Utilaj de indoit tabla hidraulic CORMAK CNC SERVO ELITE 160×3200 DA-53T

Preselor de margine marca Cormak sunt dispozitive avansate care permit indoirea precisa a tablelor, datorita matritelor si pistoanelor corect selectate. Oferta noastra include modele echipate cu controlere standard DELEM DA-58T si, optional, controlere DELEM DA53T, DA-66T, DA69T si CYBELEC 12, care ofera o gama larga de functii, permitand realizarea celor mai exigente sarcini de indoire.

293.576 lei
Nu include TVA

Descriere

Grosimea maxima a placii indoite (S235) pana la 8.0 mm
Presiunea nominala 1600 kN
lungimea maxima a placii indoite 3200 mm
Adancimea taieturii in grinzi (gura) 320 mm
Faza maxima a grinzii mobile 180 mm
Inaltimea maxima de deschidere 455 mm
Distanta intre grinzi 2600 mm
Retragerea tamponului din spate 600 mm
Puterea motorului 11,0 kW
lungimea 3300 mm
latimea 1650 mm
inaltimea 2500 mm
Greutatea 9500 kg

Caracteristici principale:

    • Suporturi frontale: 2 bucati pe ghidaje liniare, asigurand stabilitate in timpul operatiunilor de indoire

    • Reglarea axei Y1, Y2: servomotor pe encoder

    • Reglarea tamponului din spate (axa X): servomotor pe encoder

    • Reglarea axei R: servomotor pe encoder

    • Reglare automata a deviatiei de indoire

    • Fixarea matritei pe doua fete: montaj rapid tip AMADA, permitand schimbari rapide ale uneltelor

Reglare automata a retragerii tamponului (axa X) si a axei R (optional manual). Axa R faciliteaza indoirea razelor mai mari, de exemplu, cu un sistem pas cu pas.

89789b470fdb0951713287e57f7bd30153a4fdfb.jpg877790ab4c8f0bd63341086865ffd5f0bc204736.png

Optional reglarea degetelor in axele Z1,Z2,R1,R2,X1,X2 pe servomotoare.


Pentru a obtine un efect satisfacator al indoirii pas cu pas, este esential sa se efectueze anumite calcule, care necesita cunoasterea catorva parametri importanti legati de procesul de indoire - acestea sunt:

      • Lungimea arcului - distanta dintre capetele curbei partii indoite a foii de metal calculata pe partea interioara a indoirii;
      • Numarul de indoituri - numarul de indoituri individuale care trebuie efectuate pentru a obtine o placa indoita cu un anumit raza; cu cat numarul de indoituri este mai mare, cu atat unghiul fiecarei indoituri este mai mic si, in consecinta, arc mai neted;
      • Distanta dintre indoituri - distanta dintre indoituri individuale efectuate in timpul procesului.

Desi intregul proces de indoire pas cu pas poate parea destul de complicat, masinile si software-ul disponibile la CORMAK sunt deja la un nivel de avansare care, in multe privinte, ii scutesc complet pe operatori.


Compensare automata a deviatiei de indoire8346e01abfb3973e555fc5434645e3090f35f3ae.jpg

Asigura mentinerea aceluiasi unghi de indoire pe toata lungimea indoirii - (optional)



Compensare manuala a deviatiei de indoire (optional)

Asigura mentinerea aceluiasi unghi de indoire pe toata lungimea indoirii - (optional)



Componente de inalta calitate:

        • Componente electrice de marca Schneider/Delta/Eaton


Control si Functionalitate:


DELEM DA-58T

      • echipat cu un ecran tactil de 10 inchi, instalat pe un brat mobil, permitand libertatea de lucru in intreaga zona de lucru a masinii
      • Programabilitate: posibilitatea de a salva pana la 2000 de programe, cu 30 de pasi in fiecare, ceea ce permite o adaptare flexibila la diferite sarcini
      • Operare ergonomic: meniul intuitiv cu comenzi in limba engleza faciliteaza integrarea rapida in munca





De asemenea, sunt disponibile controlere DELEM DA-53T+2D, DA-66T si DA-69T, sau CYBELEC 12

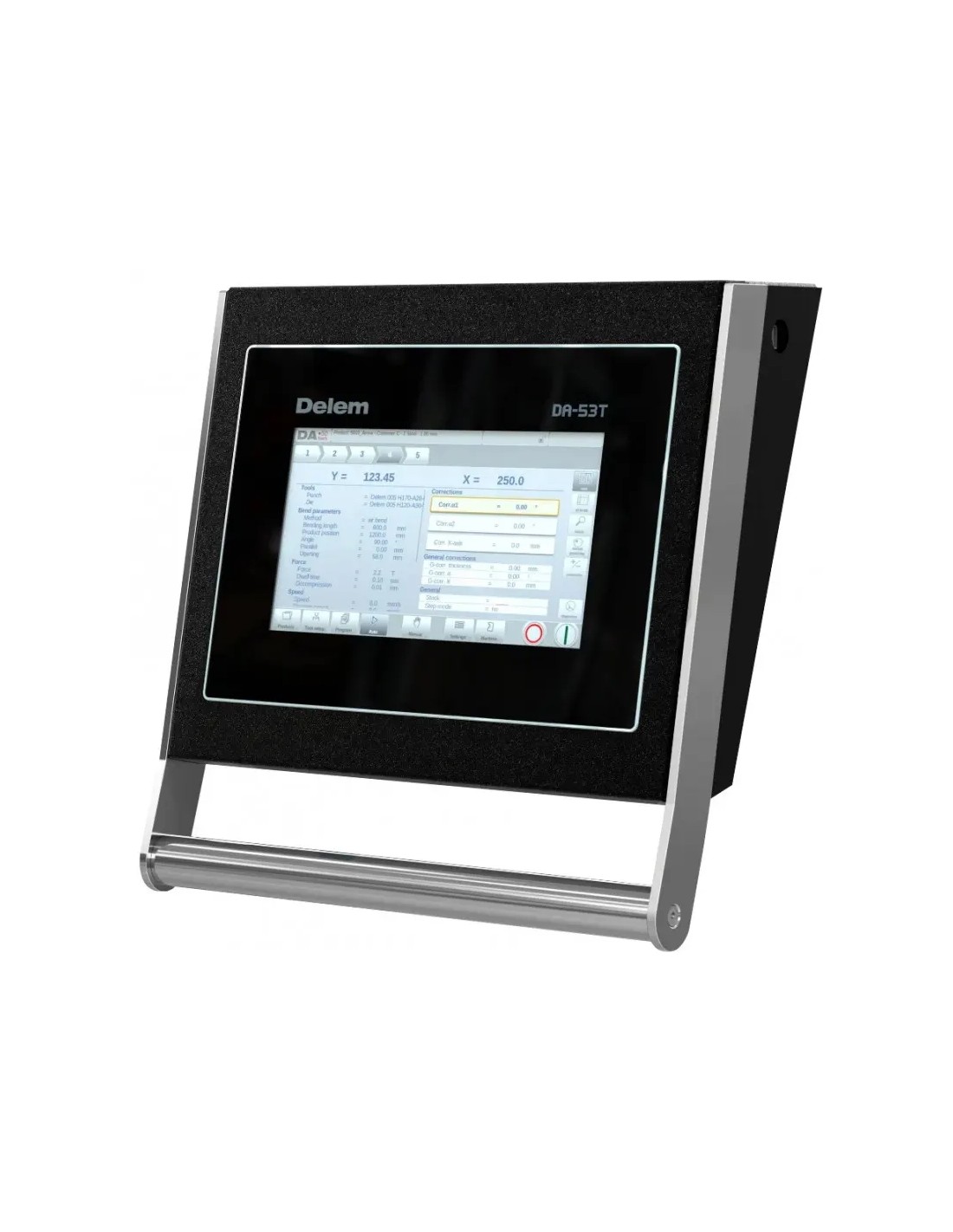

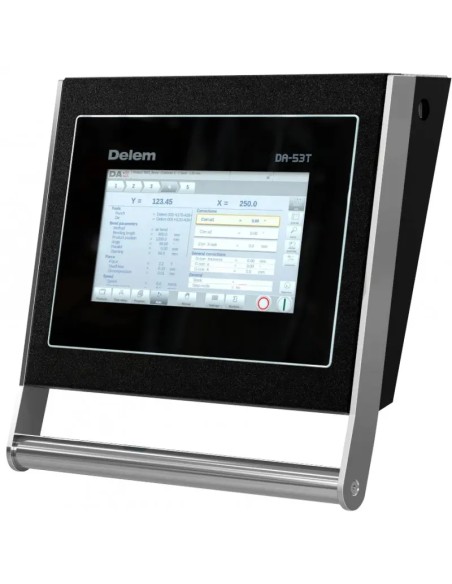

DA-53T+2D

Ecran

Ecran

  • tactil 10,1" TFT LCD
  • colorat

Software extern

  • licenta de statie offline Profile-53TL (crearea secventelor de indoire pe PC)

Sistem

  • sistem de operare Windows
  • procesor de 200 MHz
  • memorie interna de 1GB
  • comenzi in limba romana
  • logica de control exclude coliziunile intre axele de lucru

Functii

  • biblioteca de matrite si stampile /30 de stampile & 60 de matrite/ - biblioteca descriptiva si grafica
  • biblioteca de programe cu posibilitatea de vizualizare grafica si catalogarea produselor
  • baza de date de materiale /posibilitatea de a introduce noi tipuri de materiale indoite/
  • crearea desenului elementului indoit pe ecranul controlerului /2D/
  • crearea programului de indoire pe baza desenului introdus al produsului /2D/
  • lucrul pe masina cu posibilitatea de vizualizare 2D in timp real a secventei de indoire
  • simularea indoirii 2D pe ecran cu vizualizarea coliziunilor /simularea indoirii pas cu pas/
  • sistem de mesaje de avertizare /de exemplu, despre depasirea rezistentei uneltelor/
  • posibilitatea de a schimba ordinea indoirilor, modificarea pasilor individuali ai programului
  • posibilitatea de a introduce si salva corectii in memorie
  • posibilitatea de a lucra in modul manual
  • posibilitatea de a pozitiona manual axele individuale ale tamponului
  • logica de control exclude coliziunile intre axele X, R, Y1, Y2
  • calcularea automata a cursei grinzii de indoire
  • calcularea automata a fortei de indoire in functie de tipul de material indoit
  • calcularea automata a pozitiei tamponului
  • calcularea automata a razei interioare si desfasurarea materialului
  • posibilitatea de a crea copii de rezerva ale produselor si uneltelor
  • port USB

DA-58T

Ecran

Ecran

  • tactil 15" TFT LCD
  • colorat

Software extern

  • licenta de statie offline Profile-53TL (crearea secventelor de indoire pe PC)

Sistem

  • sistem de operare Windows
  • procesor de 200 MHz
  • memorie operativa de 4Mb
  • numarul maxim de programe: 9999 (maxim 25 de pasi)
  • numarul maxim de repetari ale pasilor: 99
  • comenzi in limba romana
  • logica de control exclude coliziunile intre axele de lucru

Functii

  • biblioteca de matrite si stampile /30 de stampile & 60 de matrite/
  • biblioteca descriptiva si grafica
  • biblioteca de programe cu posibilitatea de vizualizare grafica si catalogarea produselor
  • baza de date de materiale /posibilitatea de a introduce noi tipuri de materiale indoite/
  • crearea desenului elementului indoit pe ecranul controlerului /2D/
  • crearea programului de indoire pe baza desenului introdus al produsului /2D/
  • lucrul pe masina cu posibilitatea de vizualizare 2D in timp real a secventei de indoire
  • simularea indoirii 2D pe ecran cu vizualizarea coliziunilor /simularea indoirii pas cu pas/
  • sistem de mesaje de avertizare /de exemplu, despre depasirea rezistentei uneltelor/
  • posibilitatea de a schimba ordinea indoirilor, modificarea pasilor individuali ai programului
  • posibilitatea de a introduce si salva corectii in memorie
  • posibilitatea de a lucra in modul manual
  • posibilitatea de a pozitiona manual axele individuale ale tamponului
  • logica de control exclude coliziunile intre axele X, R, Y1, Y2
  • calcularea automata a cursei grinzii de indoire
  • calcularea automata a fortei de indoire in functie de tipul de material indoit
  • calcularea automata a pozitiei tamponului
  • calcularea automata a razei interioare si desfasurarea materialului
  • posibilitatea de a crea copii de rezerva ale produselor si uneltelor
  • port USB

DA-66T

Ecran

Ecran

  • tactil 17" TFT LCD
  • colorat

Software extern

  • licenta de statie LITE T2D (crearea secventelor de indoire pe PC)

Sistem

  • controler intuitiv cu comenzi in limba romana
  • sistem de operare stabil Windows CE
  • memorie operativa de 64Mb
  • numarul maxim de programe: 1000 /1Gb/
  • numarul maxim de repetari ale pasilor: 99

Functii

  • crearea desenului elementului indoit pe ecranul controlerului (2D)
  • crearea automata a programului de indoire pe baza desenului produsului (2D)
  • calcularea automata a cursei grinzii si a fortei de indoire in functie de material
  • setarea automata a tamponului conform programului de indoire vizualizarea procesului de indoire 3D (simularea indoirii pas cu pas)
  • setarea automata a degetelor tamponului conform segmentului indicat al matritei si stampilei
  • mesaje despre coliziunea uneltei cu materialul
  • mesaje de avertizare despre depasirea fortei admise a uneltelor
  • posibilitatea de a schimba ordinea indoirilor
  • calcularea automata a desfasurarii foii
  • posibilitatea de a corecta pasii individuali ai programului
  • posibilitatea de a schimba ordinea indoirilor si de a corecta pasii individuali
  • posibilitatea de a controla manual axele individuale ale tamponului (rotita de navigare)
  • posibilitatea de a lucra in modul manual
  • baza de date de materiale
  • biblioteca de matrite si stampile
  • biblioteca de programe cu posibilitatea de vizualizare grafica si catalogarea produselor
  • contor de curse si ore de lucru
  • port USB
  • posibilitatea de a crea copii de rezerva ale produselor si uneltelor

DA-69T

Ecran

Ecran

  • tactil 17" TFT LCD
  • colorat

Software extern

  • licenta de statie LITE T3D (crearea secventelor de indoire pe PC)

Sistem

  • controler intuitiv cu comenzi in limba romana
  • sistem de operare stabil Windows CE
  • memorie operativa de 64Mb
  • numarul maxim de programe: 1000 /1Gb/
  • numarul maxim de repetari ale pasilor: 99

Functii

  • importul fisierelor DXF,
  • importul functiilor 3D in IGES & SAT din programul LITE T3D
  • crearea desenului elementului indoit pe ecranul controlerului (3D)
  • crearea automata a programului de indoire pe baza desenului produsului (3D)
  • calcularea automata a cursei grinzii si a fortei de indoire in functie de material
  • setarea automata a tamponului conform programului de indoire
  • vizualizarea procesului de indoire 3D (simularea indoirii pas cu pas)

CYBELEC 12

Ecran

Ecran

  • tactil 12" TFT LCD
  • colorat

Sistem

  • controler intuitiv cu comenzi in limba romana
  • sistem de operare stabil Windows CE
  • numarul maxim de stampile: 100
  • numarul maxim de programe: 300
  • numarul maxim de repetari ale pasilor: 24
  • numarul maxim de materiale: 10

Functii

  • Interfata HMI prietenoasa cu utilizatorul
  • Desen grafic al profilului 2D si vizualizare 3D
  • Secventa automata de indoire
  • Precizie maxima in indoire datorita algoritmilor avansati
  • Tandem
  • Importul uneltelor.
  • Indoire preliminara / finala.
  • Suporta masurarea unghiului.
  • Suporta cititor de coduri de bare
  • Configurabil pentru Industria 4.0

Masina combina tehnologia avansata cu usurinta de utilizare, facand-o alegerea ideala atat pentru sarcini manuale precise, cat si pentru munca eficienta in serie. Componentele de inalta calitate si masurile avansate de siguranta garanteaza fiabilitatea si siguranta utilizarii.

Siguranta

Sistem de siguranta cu laser

Numai la noi, sistem de siguranta cu laser de cea mai inalta calitate, care protejeaza operatorul si accelereaza procesul de indoire de peste doua ori.

Nu economisim la siguranta! Conexiuni hidraulice de cea mai inalta calitate si valve de siguranta proiectate in Polonia.

5c299459339549132aa8a82b168a6461581d23fa.jpge4d665aed1157d807cf24fde89e4c8000122a3f6.jpg

Atentie la pseudo masurile de siguranta de tip usi sau perdele de lumina, deoarece nu respecta normele CE si pun in pericol sanatatea angajatilor. Tu, ca angajator, esti responsabil pentru sanatatea angajatului tau!

Protectii de siguranta conforme cu CE


Ergonomie si facilitati suplimentare:

    • Controler mobil pe un brat mobil
    • Iluminare LED: creste confortul si siguranta muncii
    • Suporturi pe ghidaje liniare
    • Suporturi de urmarire (optional)

0c0a3589489d2bf99e80751a77b939e2749de7a9.jpg32f5787bcffcb1e088962a6addde3b4d21d0f031.jpg8252ebb7d8f98f4cc82be5f018cd04a063372bcc.jpg

Suporturi de urmarire

Suporturile de urmarire pe servomotoare permit indoirea foilor de metal de dimensiuni mai mari, care, impreuna cu momentul de indoire, ridica foaia sub un unghi, astfel incat arc indoit sa nu se deformeze si sa mentina unghiul dorit.

Ne pasa de siguranta clientilor nostri si a echipelor lor, de aceea prese noastre de colt sunt echipate cu o serie de masuri avansate de siguranta. Acestea includ semnalizari clare, protectii laterale, usa de siguranta din spate, intrerupatoare de urgenta usor accesibile.

Fiecare masina este livrata cu un manual de utilizare clar si detaliat in limba romana.

Faptul ca masina are declaratie CE nu inseamna ca este sigura. Este important ce sisteme sunt incluse!



SCO - Sistem de racire a uleiului

La noi, standardul este un sistem care garanteaza stabilitatea parametrilor de lucru ai masinii chiar si dupa o utilizare continua indelungata.







Fixarea matritelor si stampilelor:

  • In standard, matrite divizate cu mai multe caneluri si stampile divizate
  • Sistemul de baza utilizat in prese de colt CORMAK este un sistem manual tip AMADA (European), care permite schimbari rapide ale uneltelor
  • Stampilele sunt montate lateral pe masina si blocate cu suruburi

Alegerea matritei si stampilei

Din cauza efectului final, este important sa se aleaga corect uneltele pentru presa de colt, adica matrita si stampila.
Presele de colt CORMAK efectueaza masuratori continue ale indoirii si pot, de exemplu, corecta abaterile in timpul procesului, pentru a obtine un efect cat mai optim.


In functie de forta de presiune a presei, stampilele si matritele divizate pot diferi in lungime.


15860a4a2acf713c21786f107bf99f99ab493e8c.jpg438e6f914b3ed0a1a81a3470b6d4512d0562c354.png



In pretul masinii

Instruire de pana la 3 zile impreuna cu instalarea masinii

  • 1 zi - instalarea masinii si invatarea utilizarii controlerului.
  • 2 zi - munca independenta pe masina sub supravegherea tehnicianului nostru - posibilitatea de a programa detalii specifice pe care le realizeaza clientul.
  • 3 zi - zi suplimentara pentru instruire de utilizat in termen de 12 luni - cand apar intrebari in timpul utilizarii masinii.

Consultanta telefonica cu specialistul

Intotdeauna poti conta pe ajutorul unui specialist.

Conditii de colaborare

    • Garantie 24 de luni.
    • Masina este noua din fabrica
    • Serviciu de garantie si postgarantie oferit de vanzator

Detalii

CORMAK
CK.2910

8 alte produse in aceeasi categorie:

Produse vizualizate

Recenzii produs / Întrebări și răspunsuri

Evaluare medie

0.0
0 Recenzie
★★★★★ Excelent 0
★★★★☆ Merita 0
★★★☆☆ Mediu 0
★★☆☆☆ Slab 0
★☆☆☆☆ Nesatisfăcător 0

  • Recenzii (0)
  • Întrebări și răspunsuri (0)
