Dimensiunea benzii de taiere | 3160 x 27 x 0,9 mm |
Tensiunea benzii | mecanica (manuala) |
Viteza benzii | 34, 68 m/min |
Reglarea coborarii bratului | continua - cilindru hidraulic |
Inaltimea bazei menghinei | 890 mm |
Diametrul rotii ferastraului | 380 mm |
Alimentare | 3 faze, 400V |
Putere totala [kW] | 1,9kW |
Puterea motorului pompei de racire | 40 W |

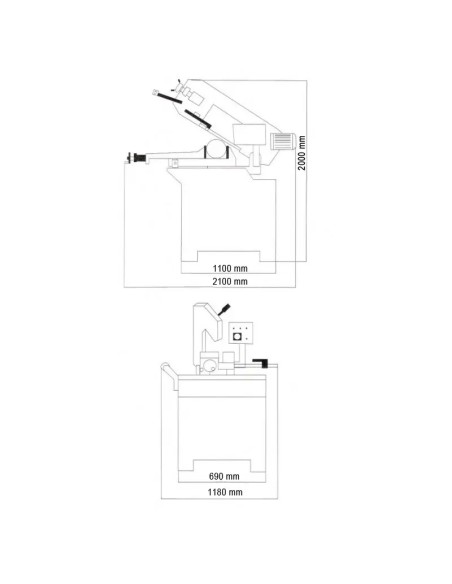

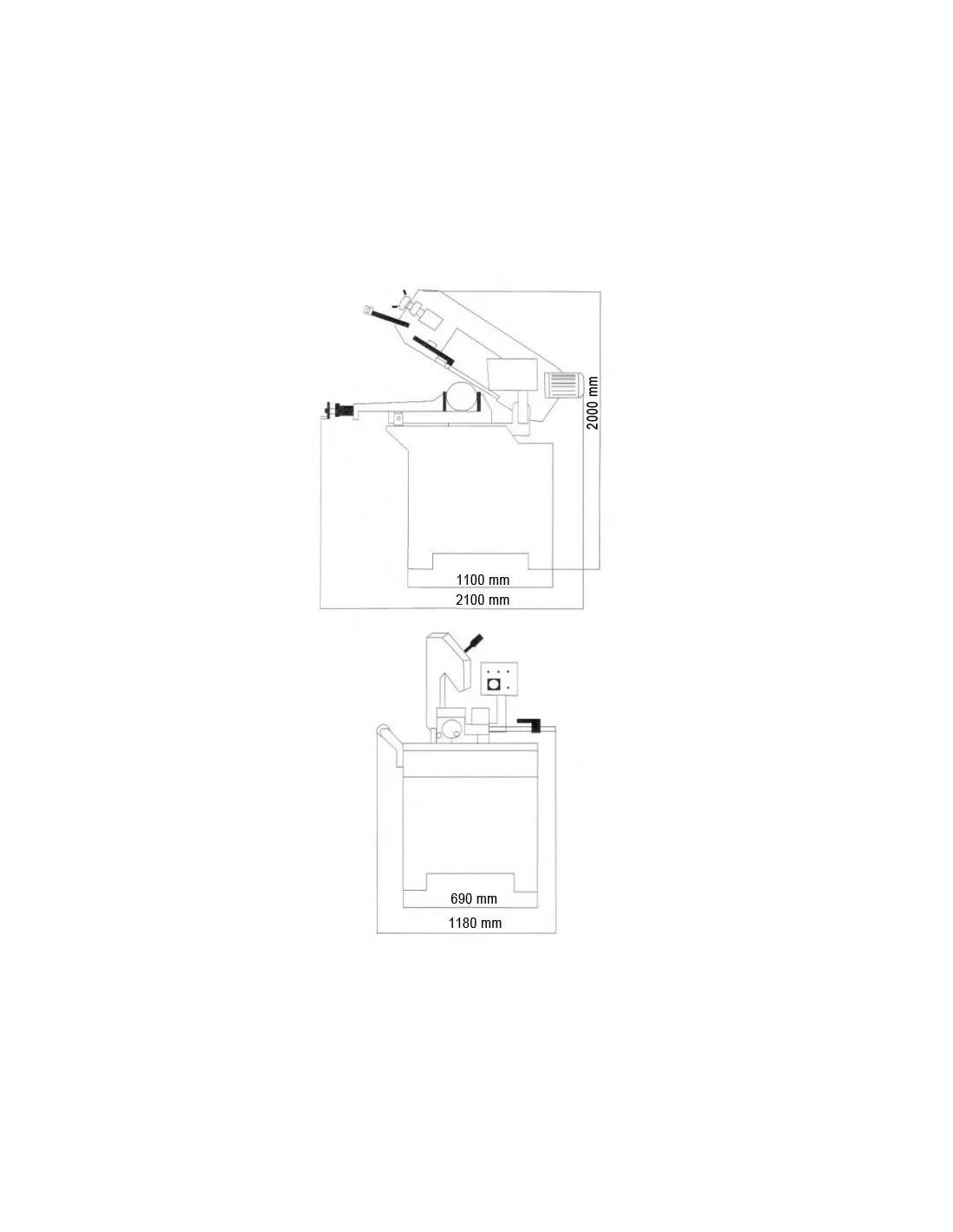

Dimensiuni cu baza | 2200 x 1100 x 1500 (2050) mm |
Greutate | 480 kg |

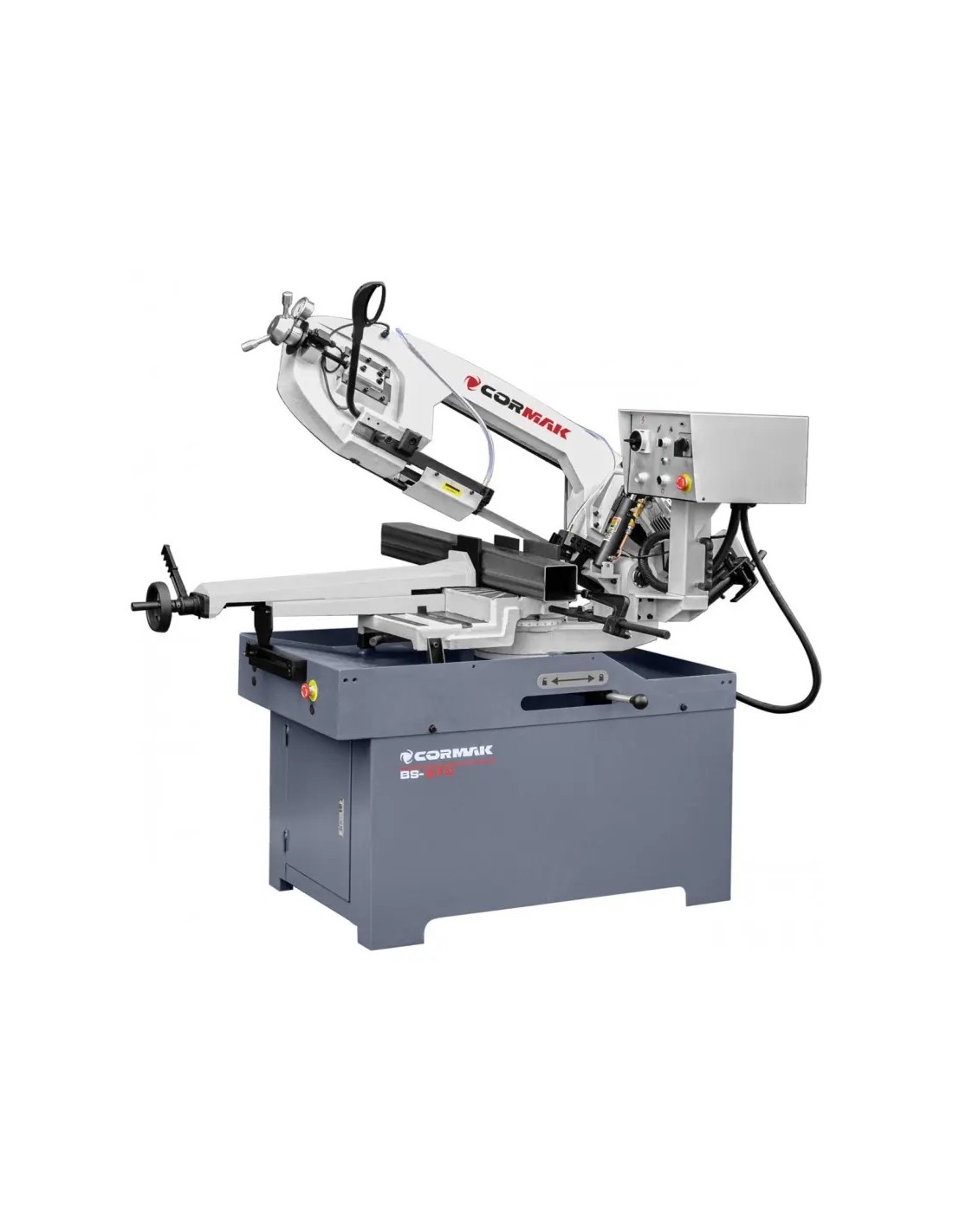

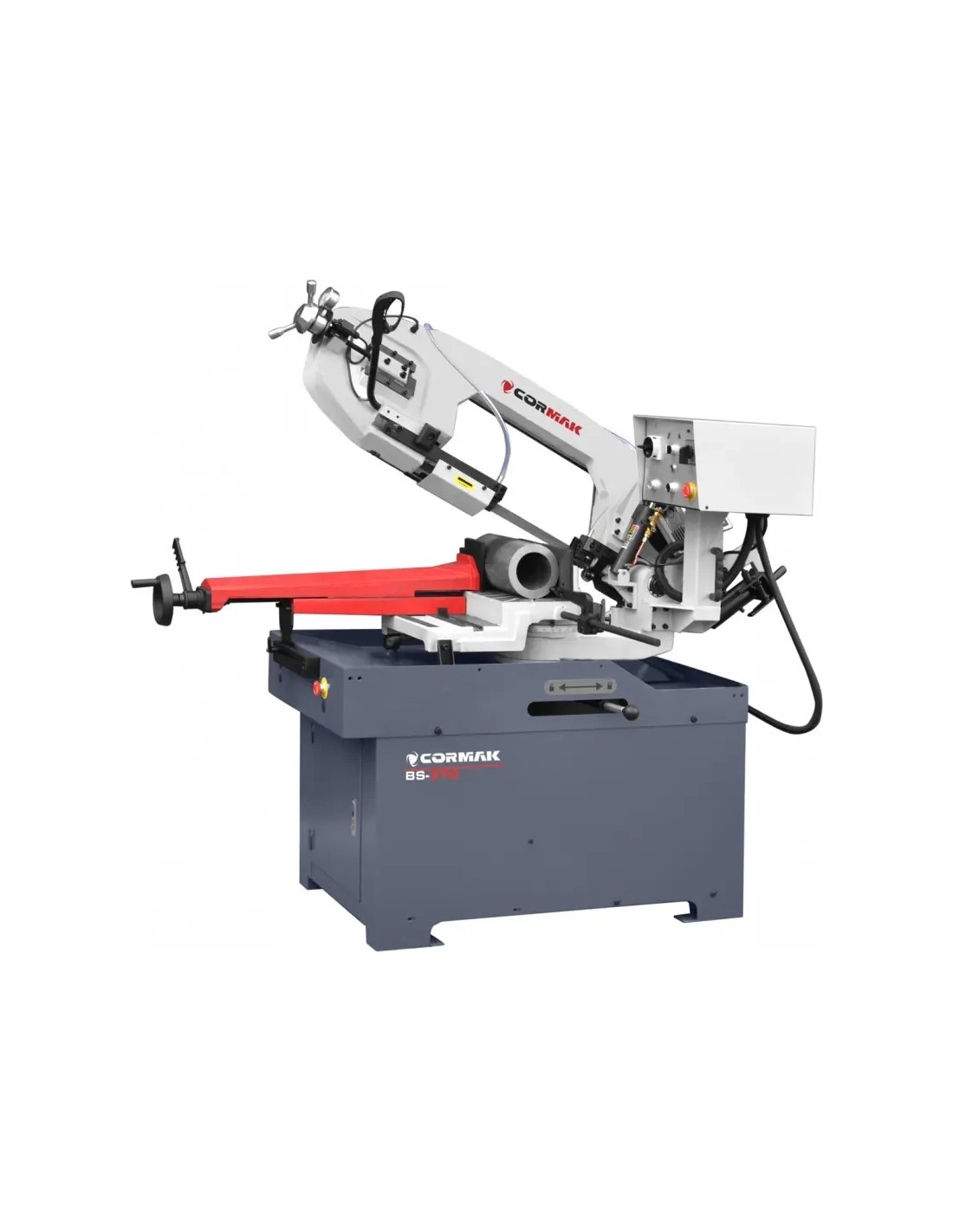

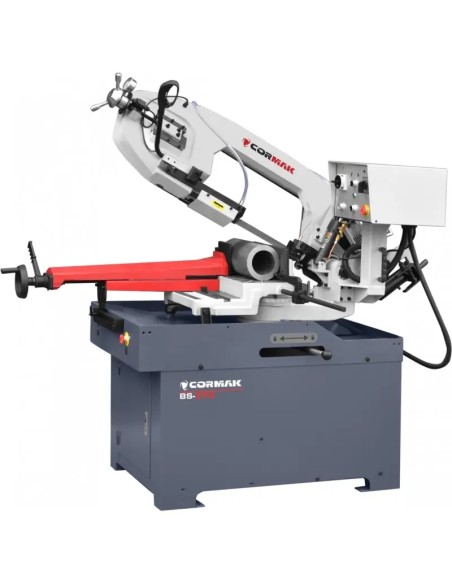

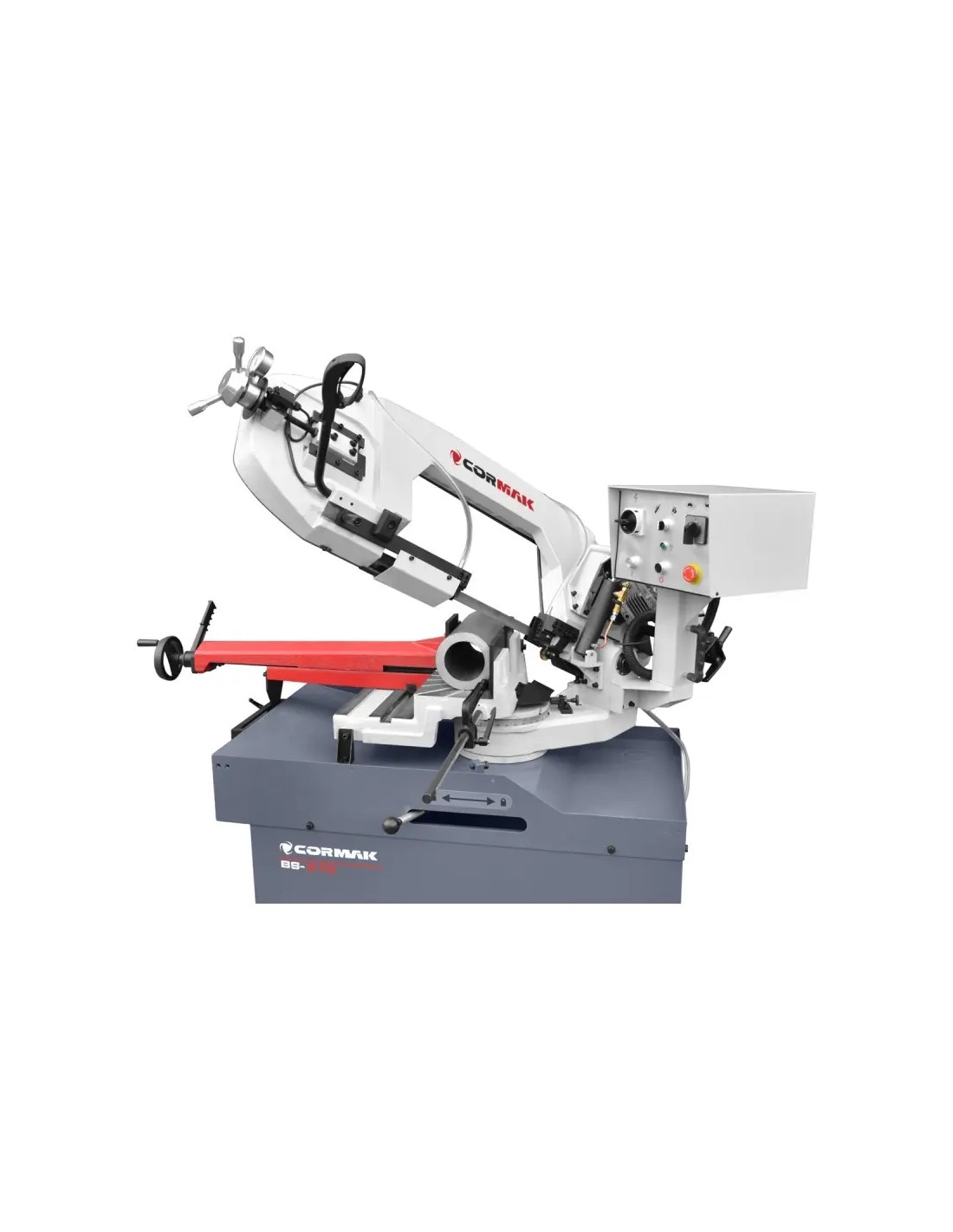

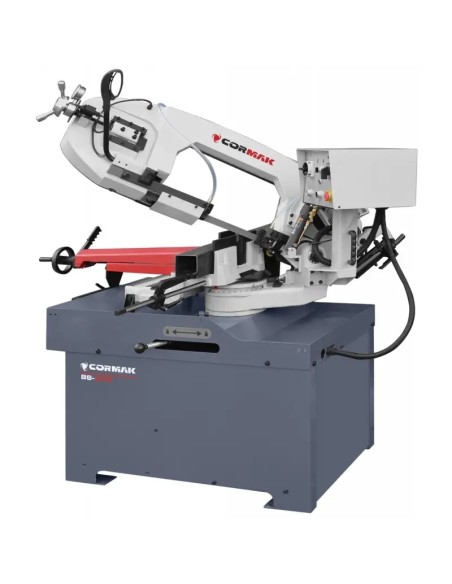

Descrierea masinii

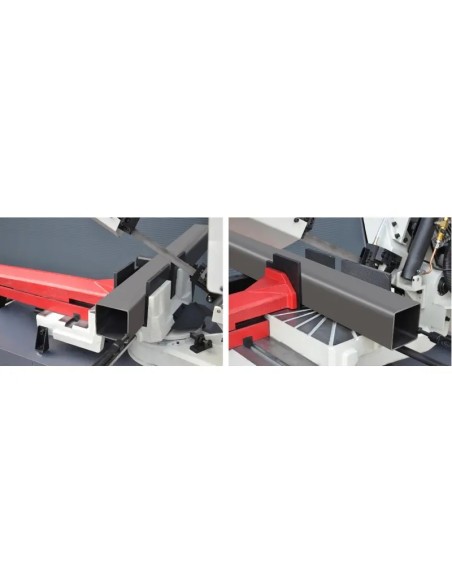

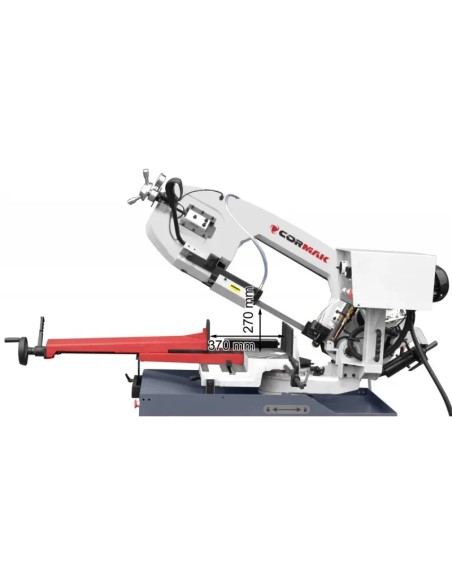

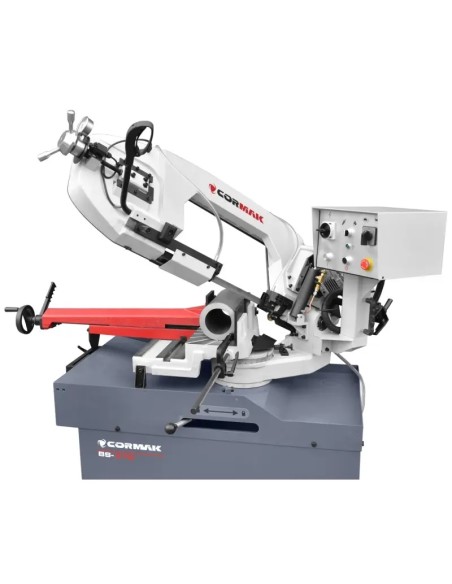

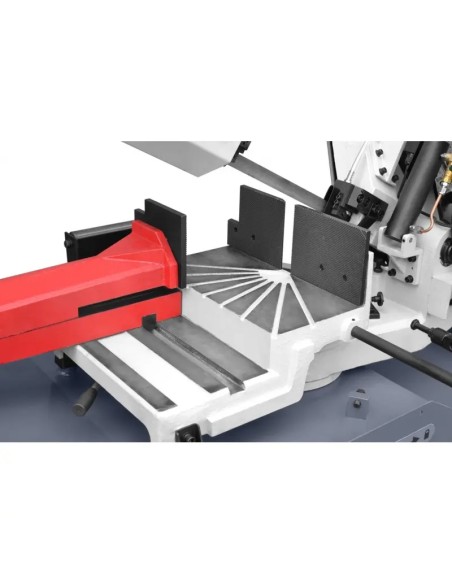

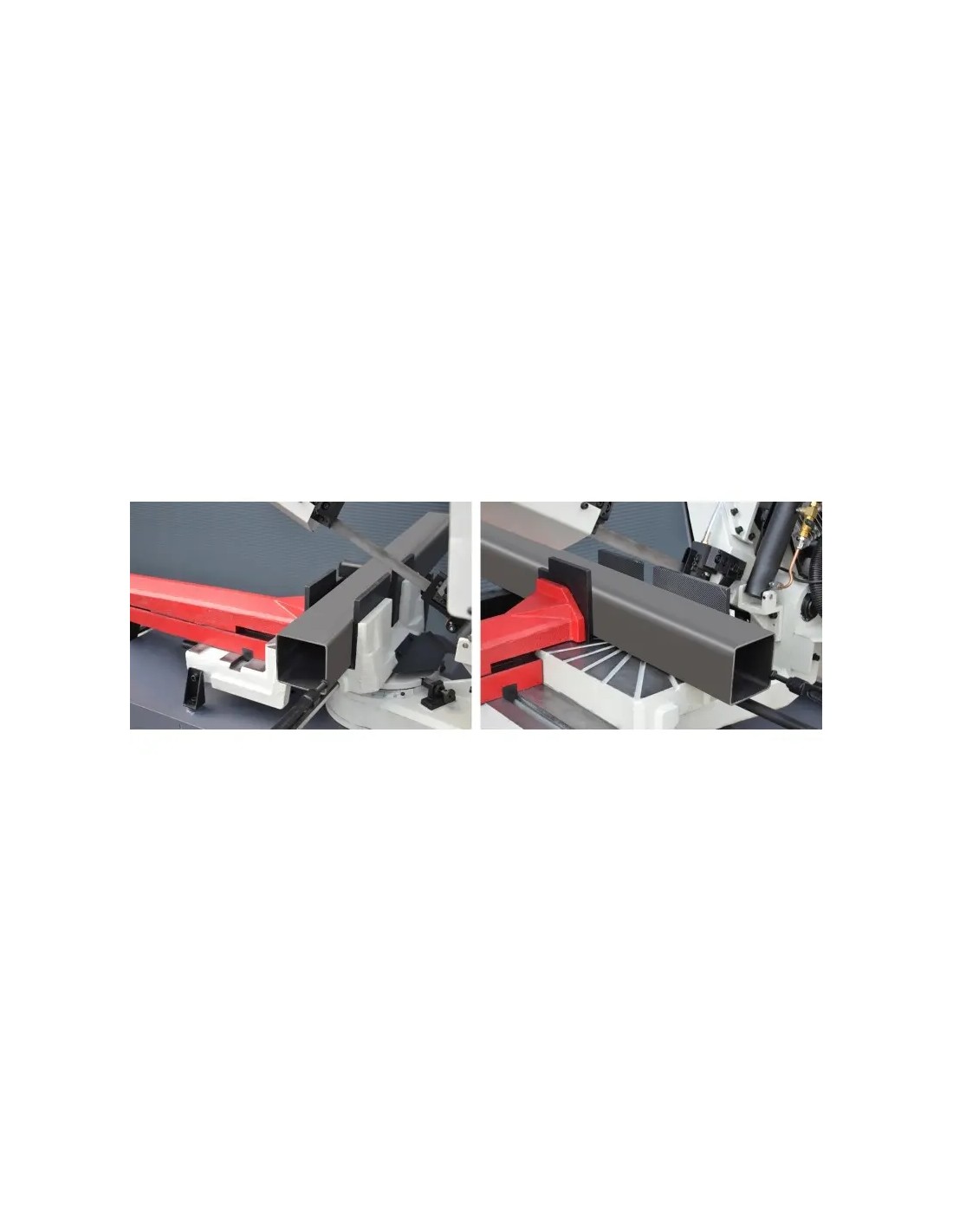

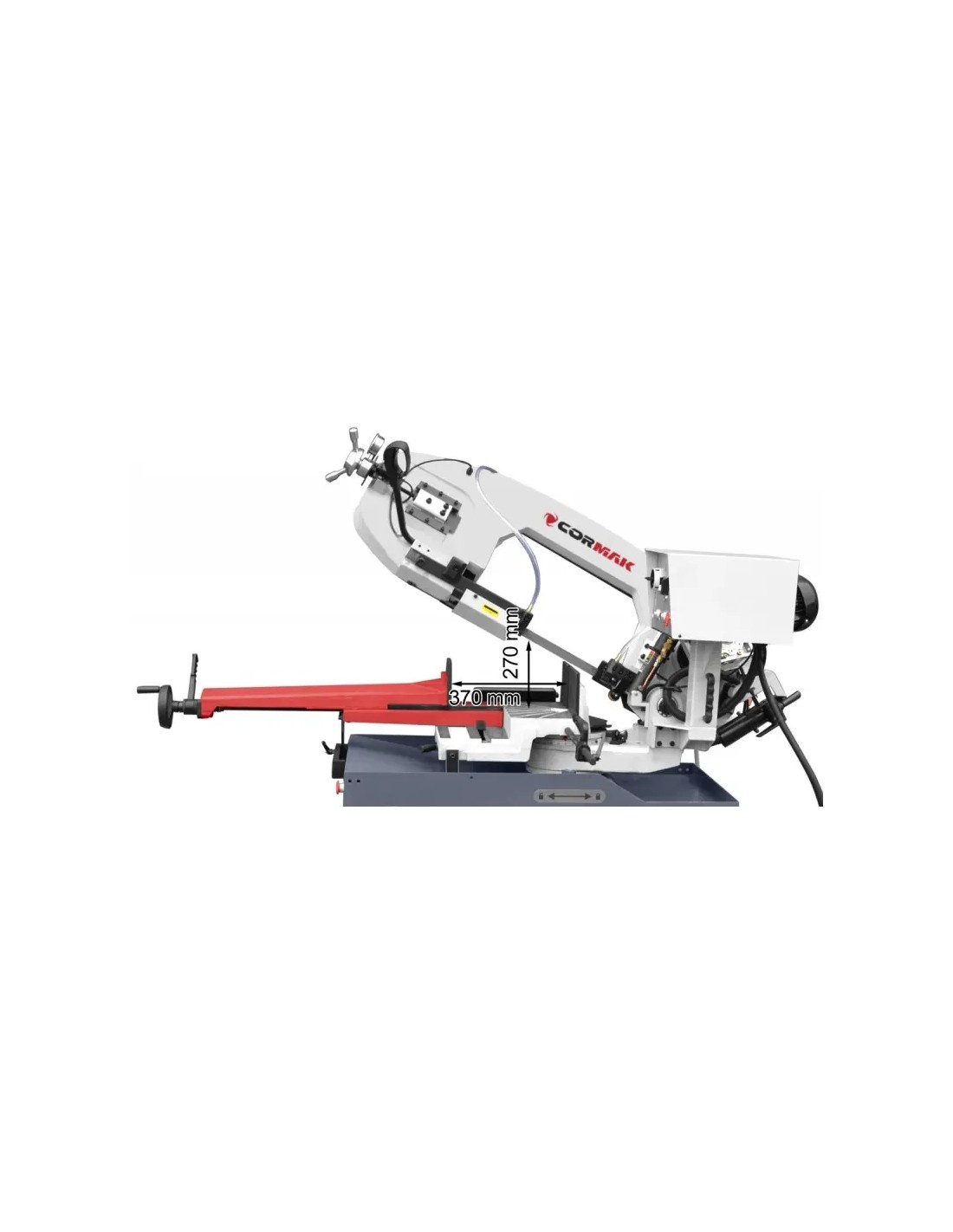

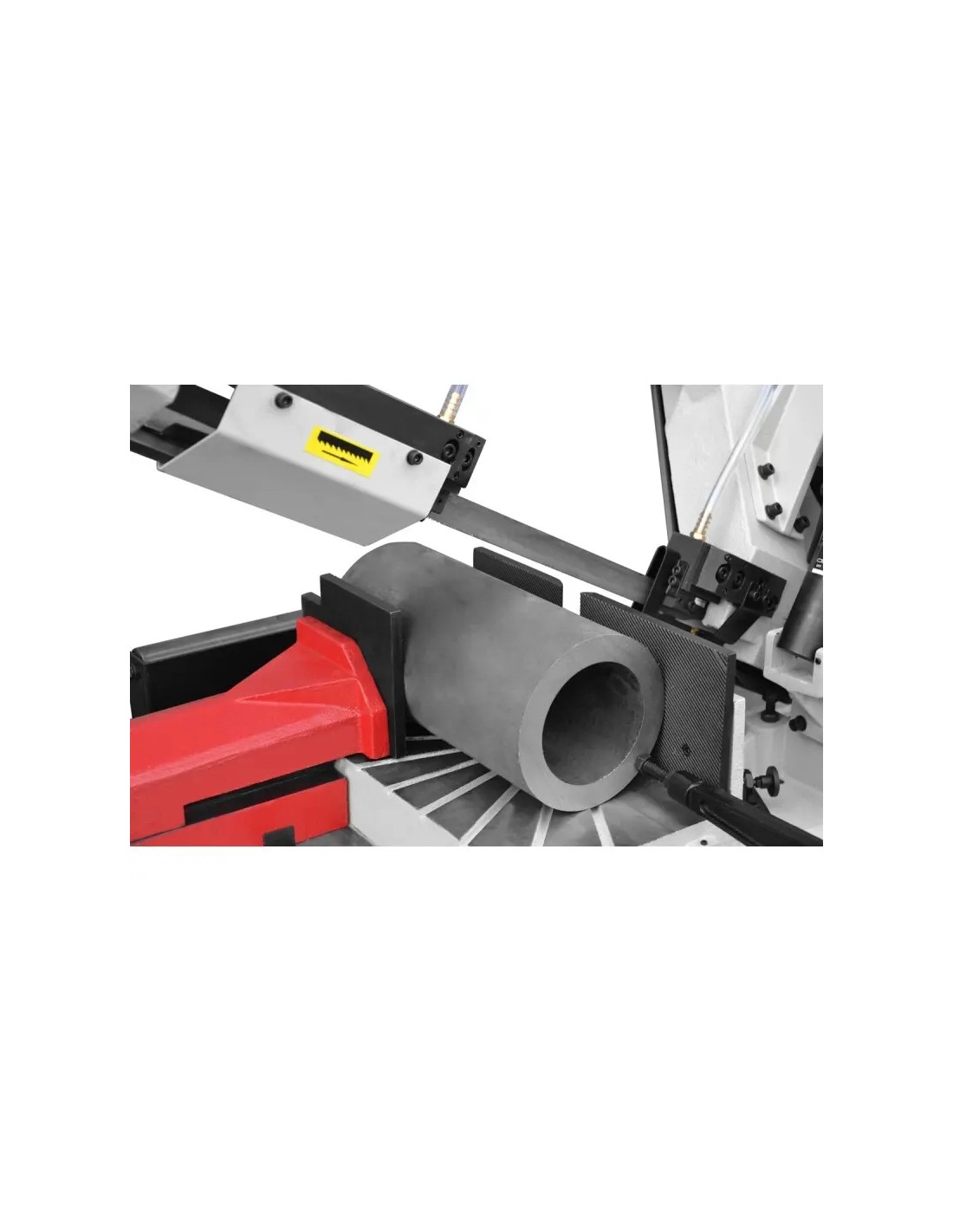

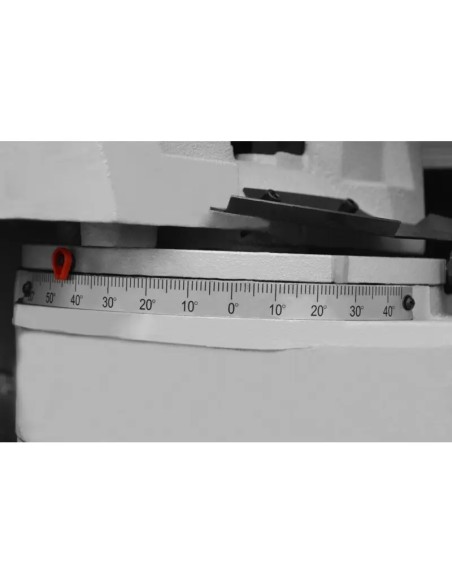

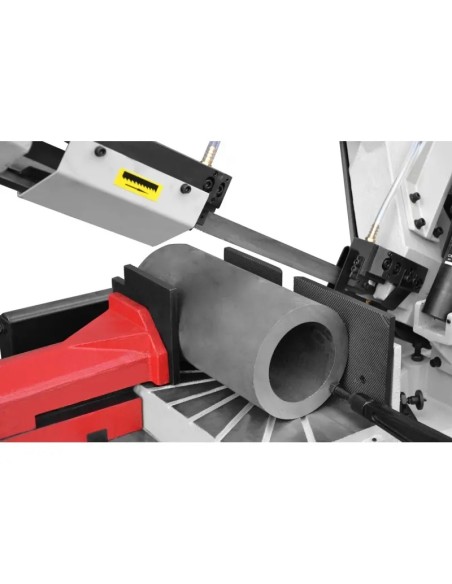

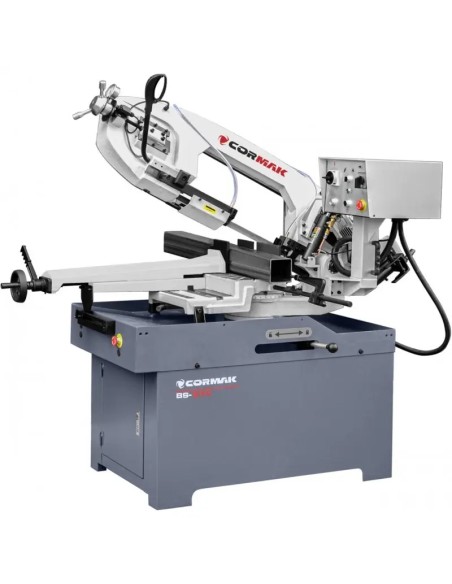

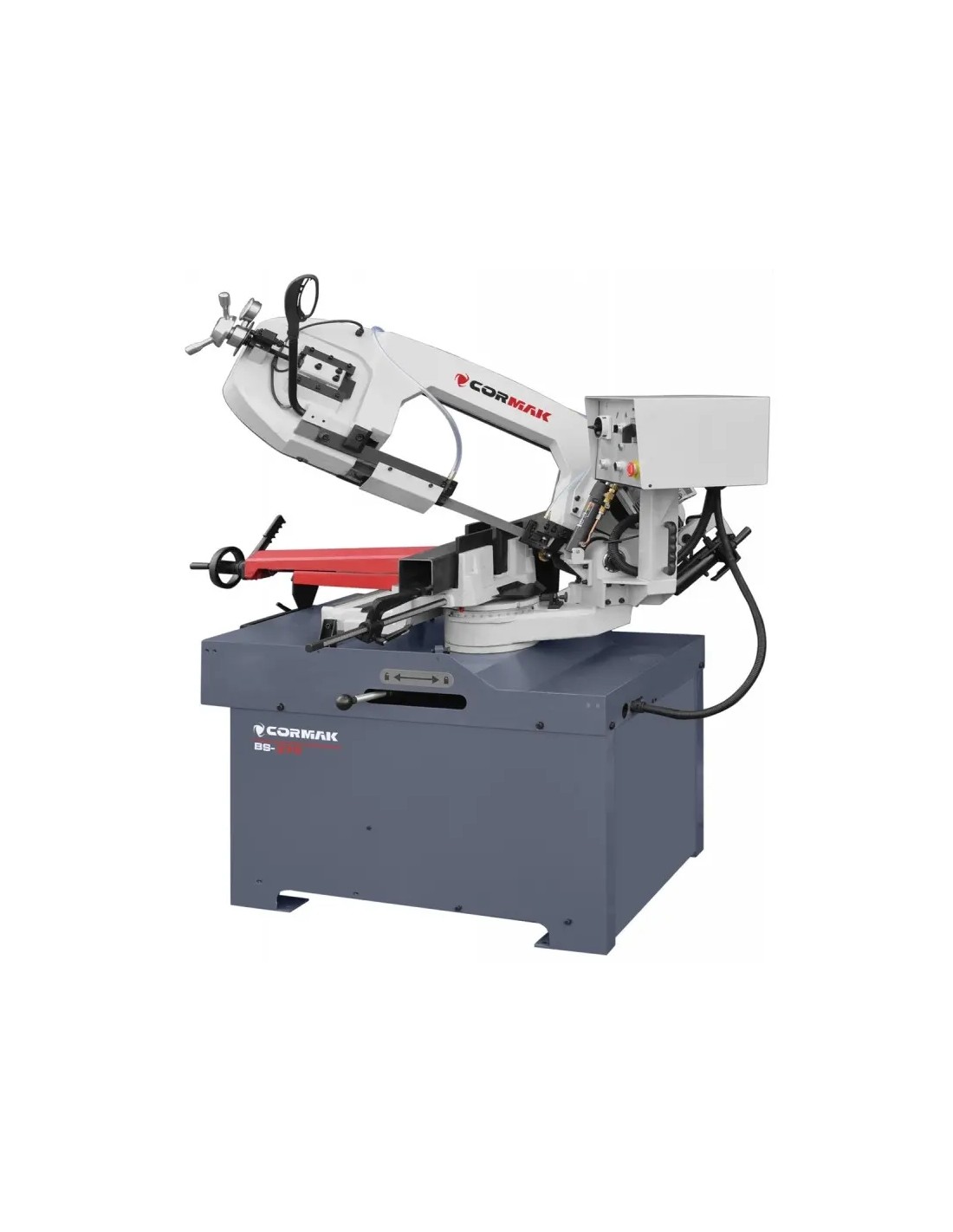

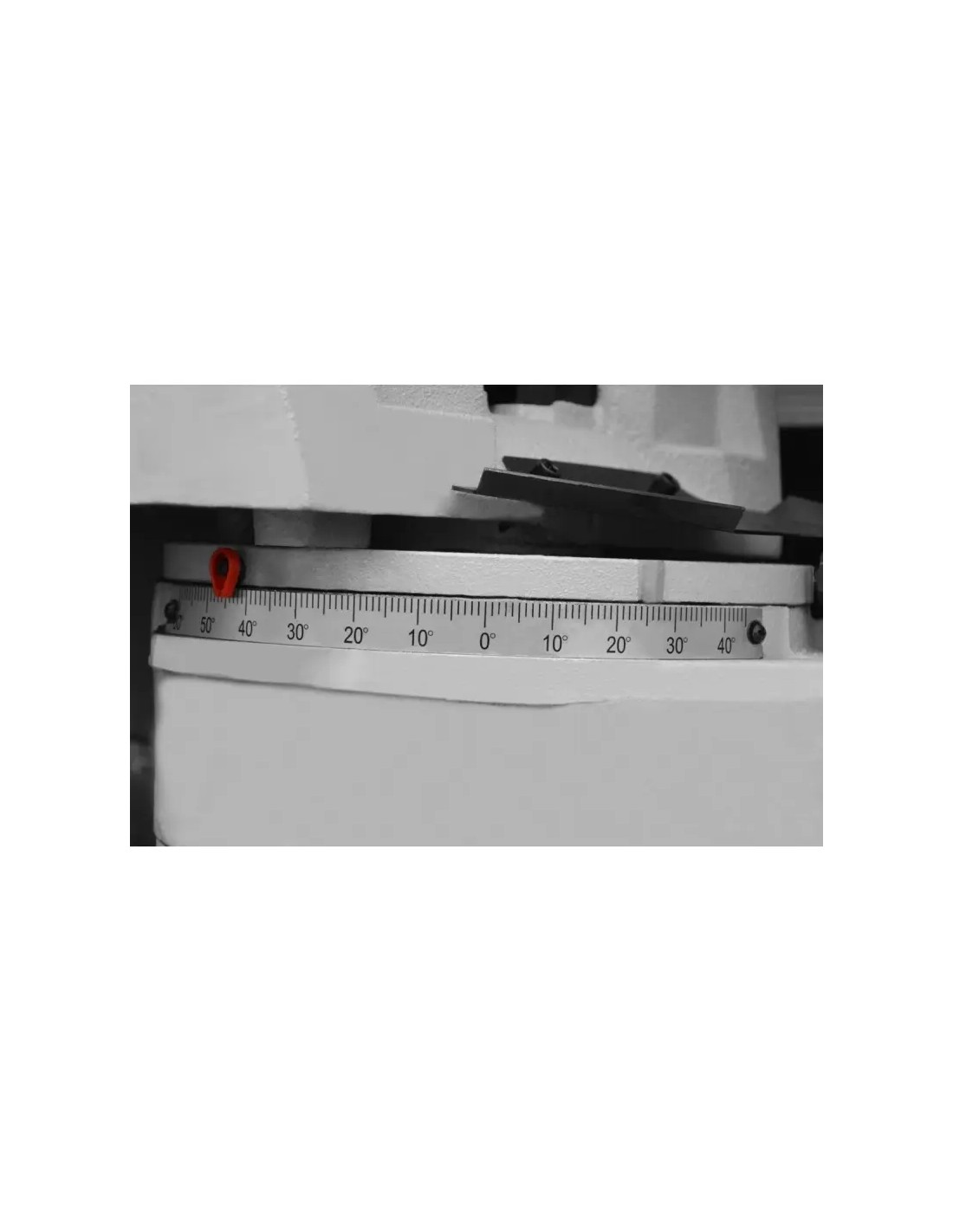

Ferastraul cu banda pentru metale, orizontal cu brat pivotant, permite taierea in plan perpendicular pe axa materialului taiat si la orice unghi intre -45° si 60°. Materialul de taiat poate fi alimentat manual sau printr-un dispozitiv mecanic, iar avansul uneltei se face automat. Ghidajele benzii sunt echipate cu placute speciale din carbura si rulmenti. Acest lucru are un impact semnificativ asupra ghidajului benzii, durabilitatii acesteia, preciziei si calitatii taierii. Ghidajul din carbura limiteaza considerabil uzura masinii si a panzei. Masina este echipata cu o pompa de racire eficienta cu circuit de racire inchis.

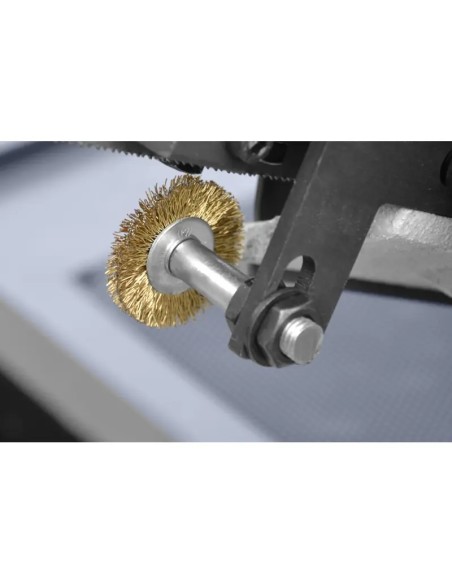

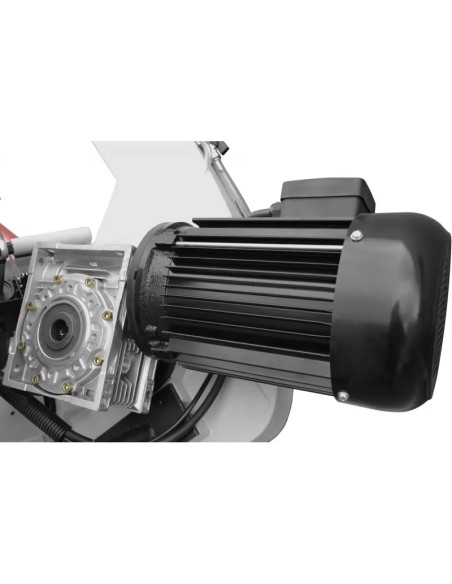

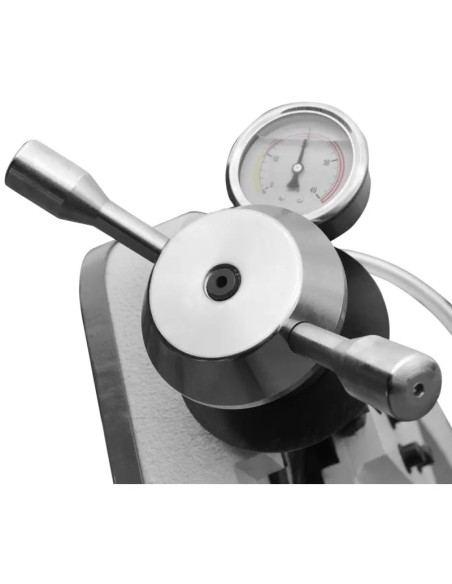

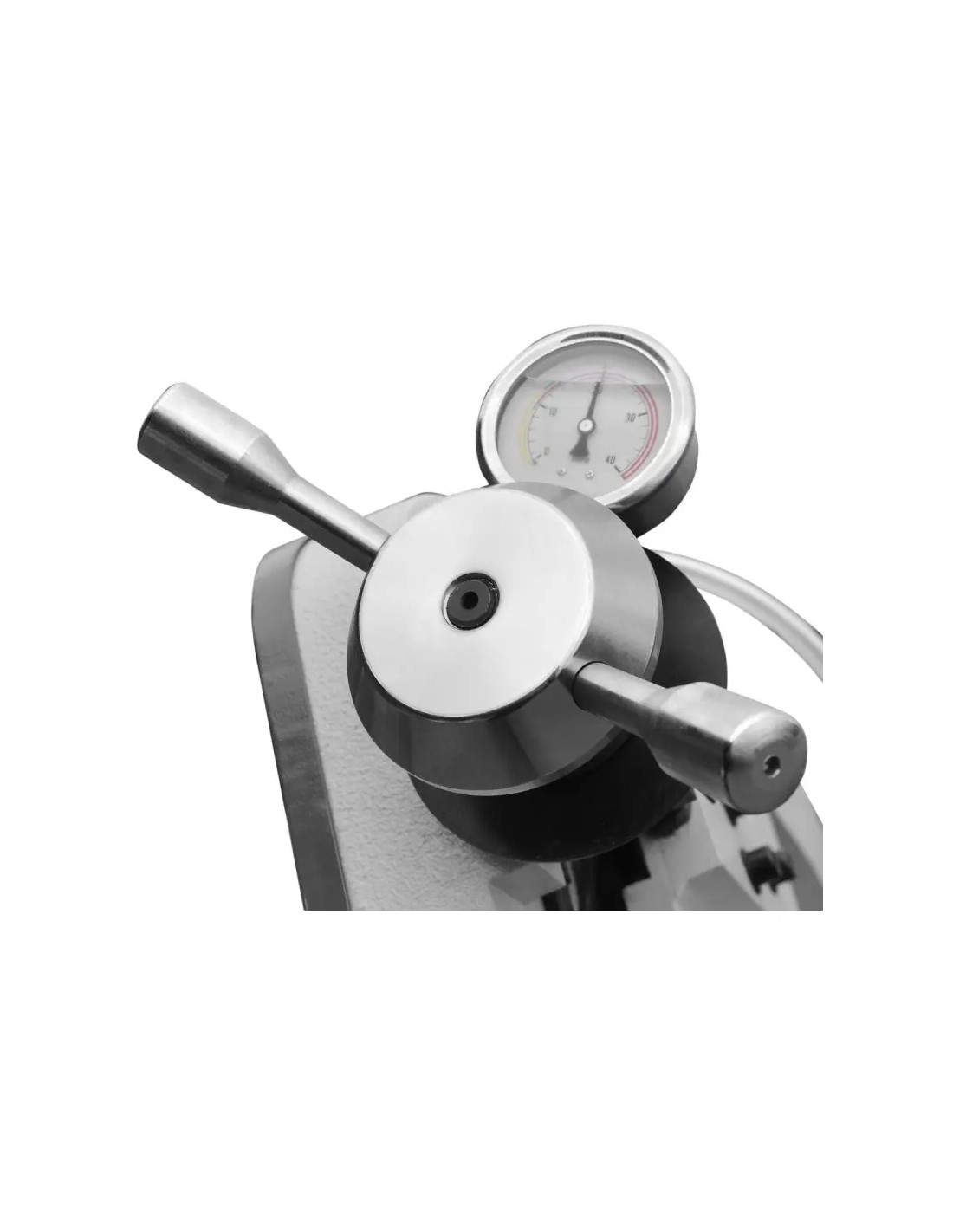

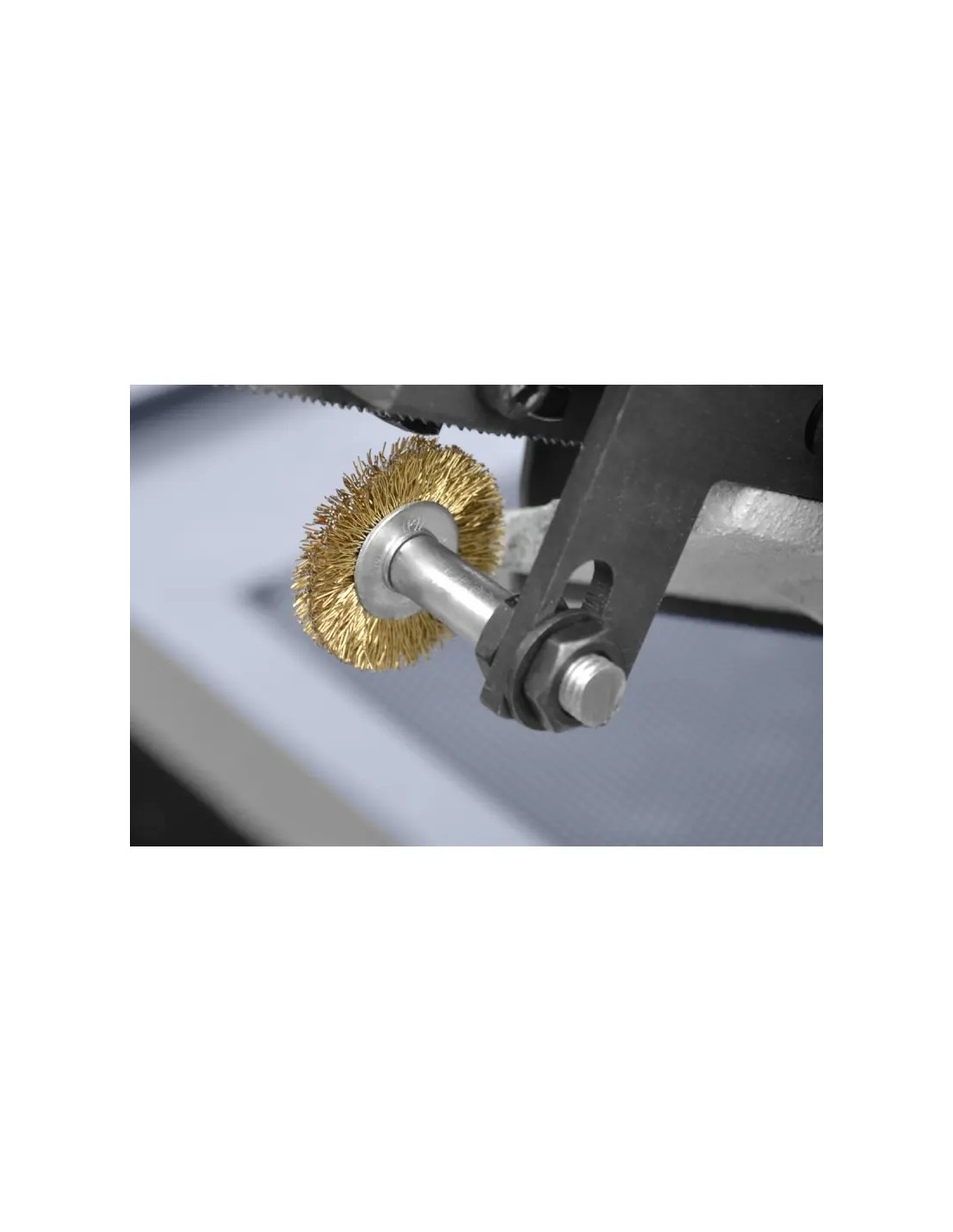

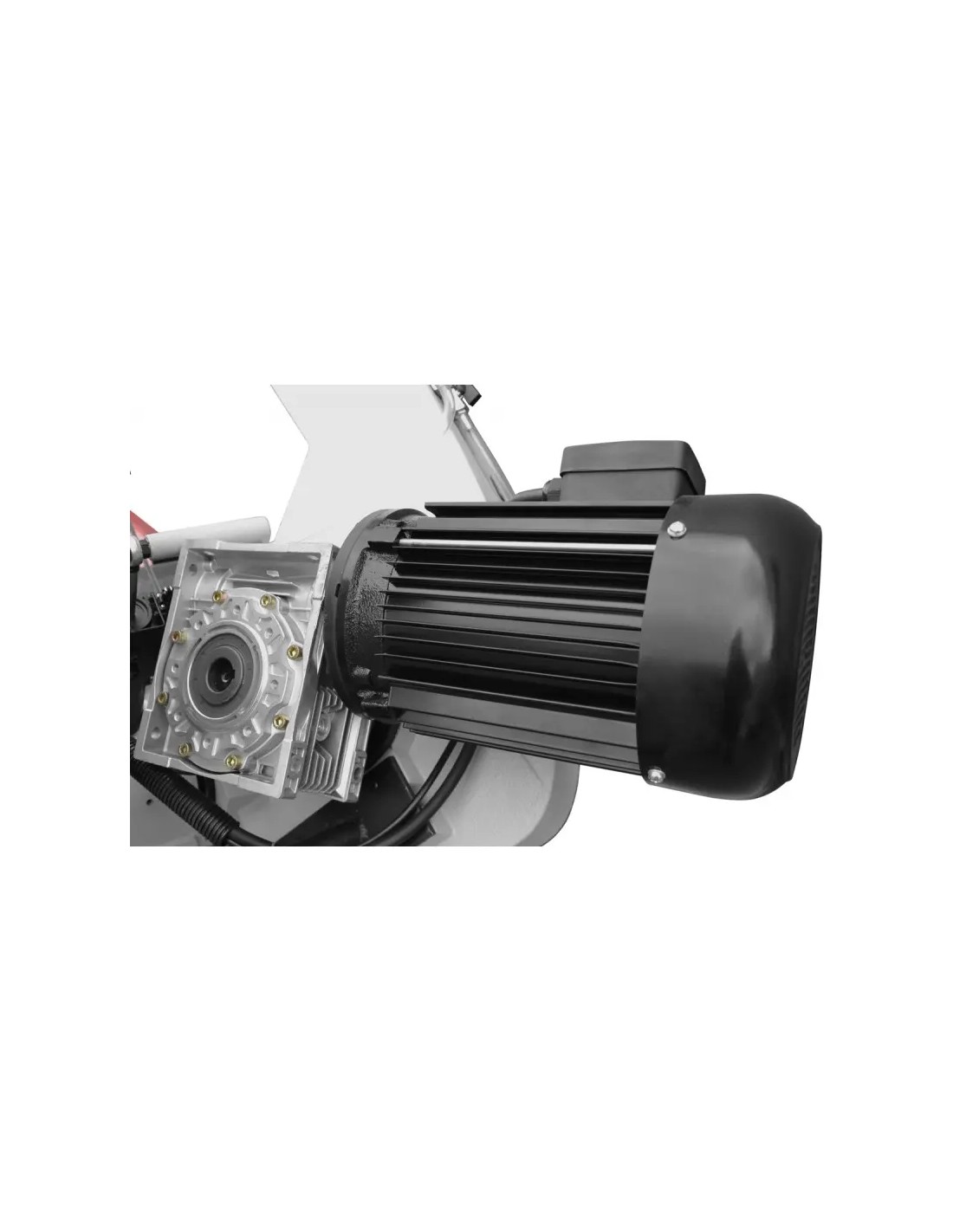

Bratul este echipat cu un senzor automat de tensiune a panzei, inclinat la 25 de grade, ceea ce mareste durata de viata a panzei. In partea inferioara a bratului este montata o perie de curatare pentru a asigura curatenia si functionarea optima a panzei. Transmisia masinii se face prin intermediul unui angrenaj melcat. Masina dispune de un motor trifazat cu doua viteze de taiere si protectie termica a motorului. Ferastraul este echipat cu un TENSOMETRU CU CEAS - senzor de tensiune a benzii si un intrerupator automat in caz de rupere a benzii de taiere.

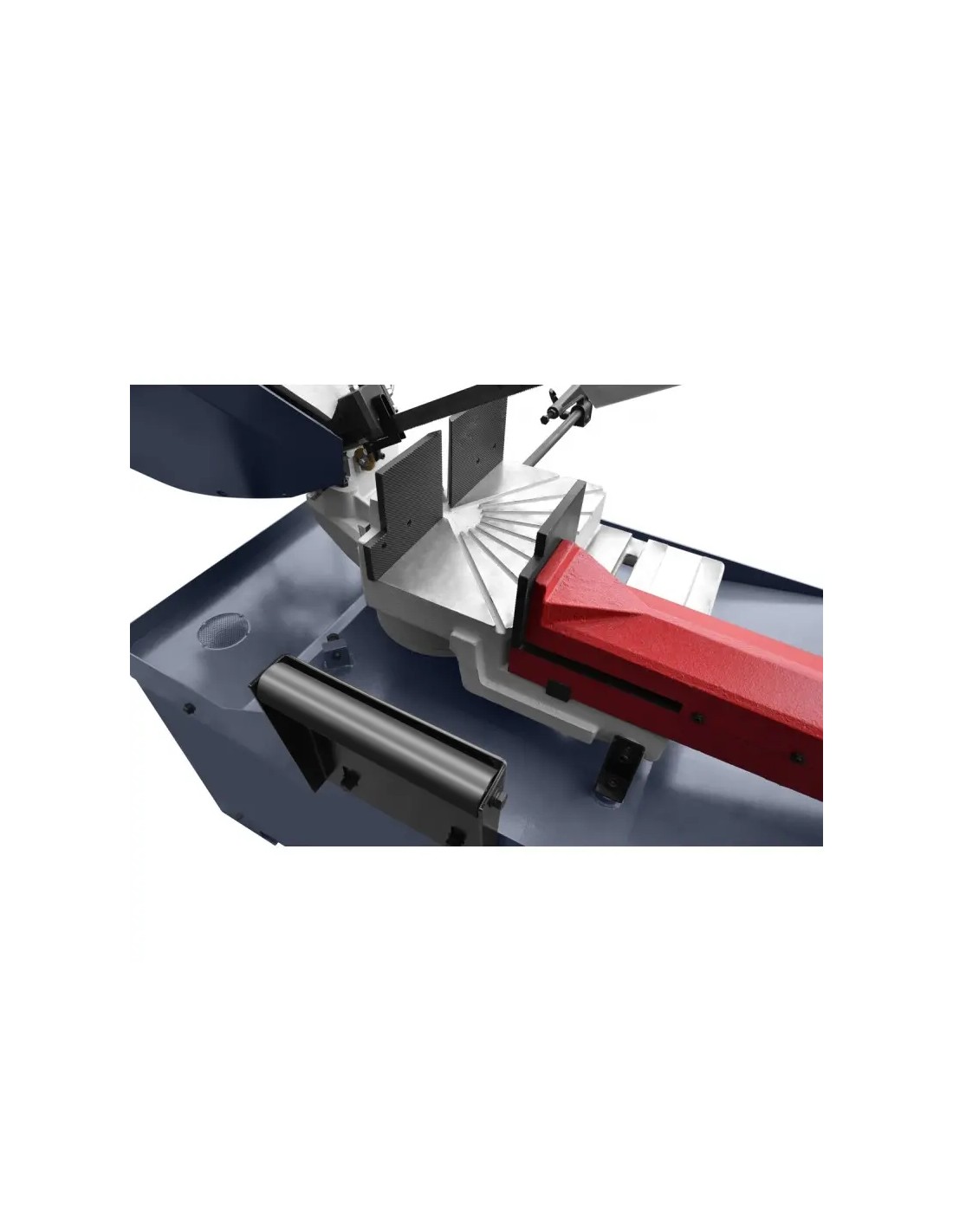

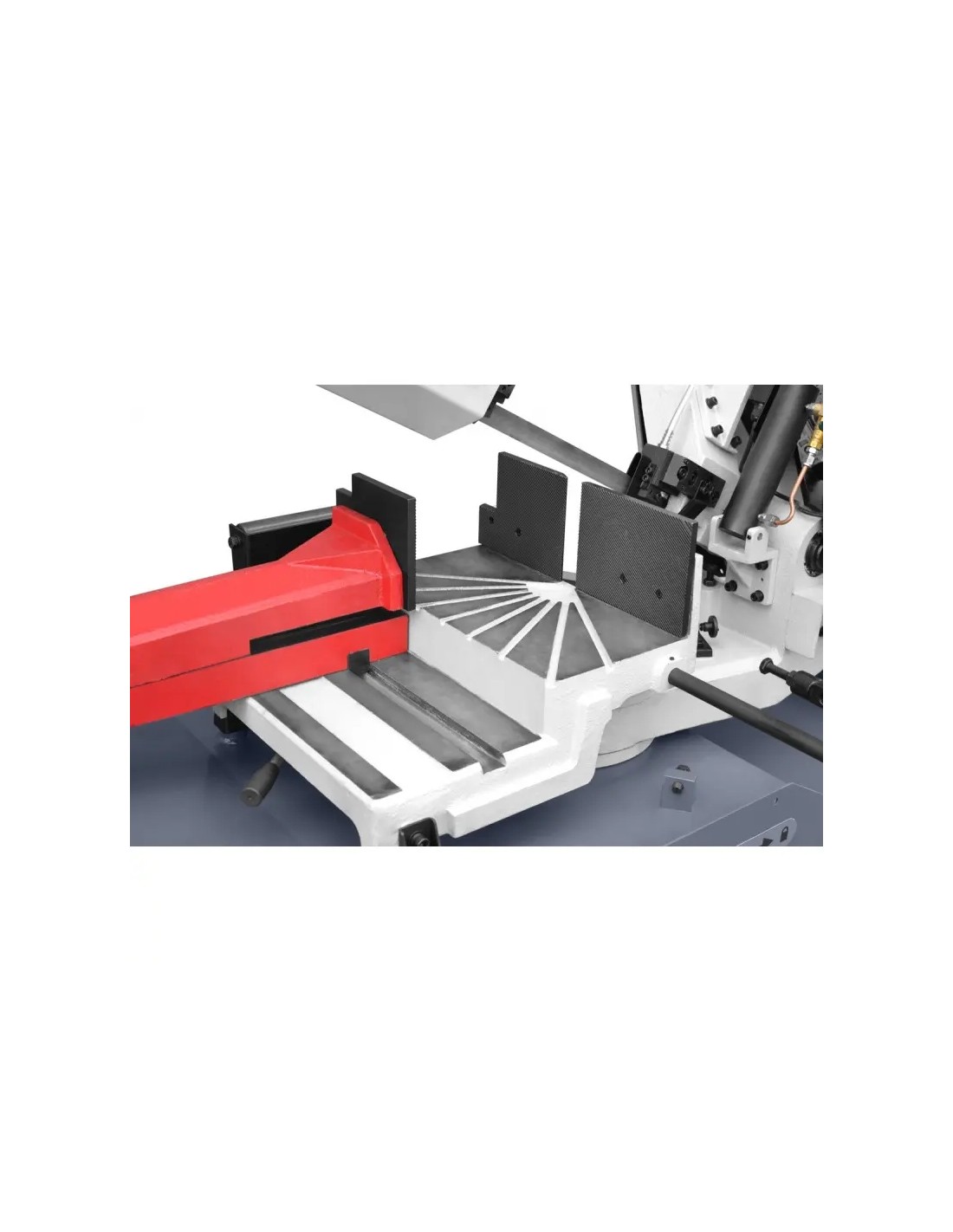

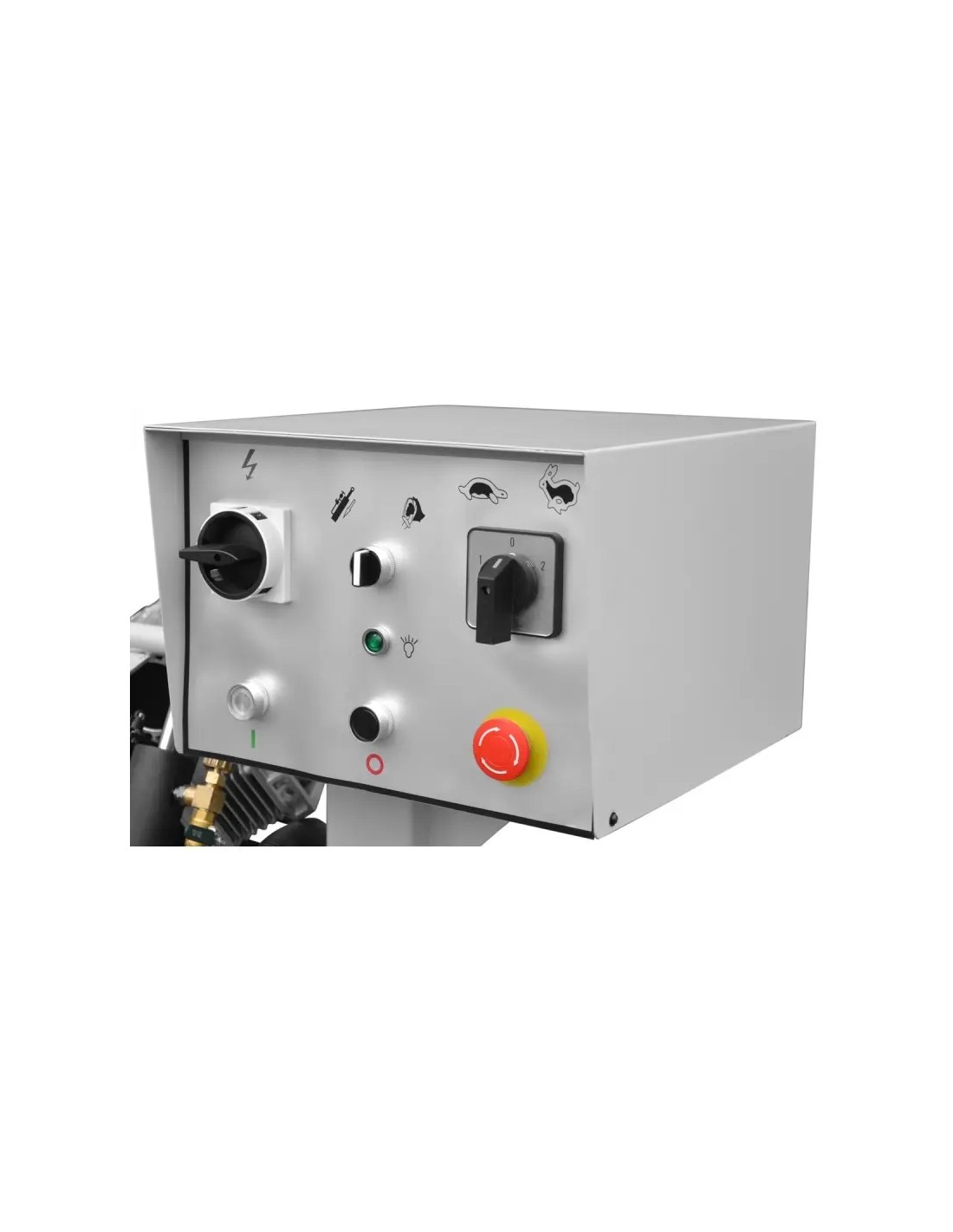

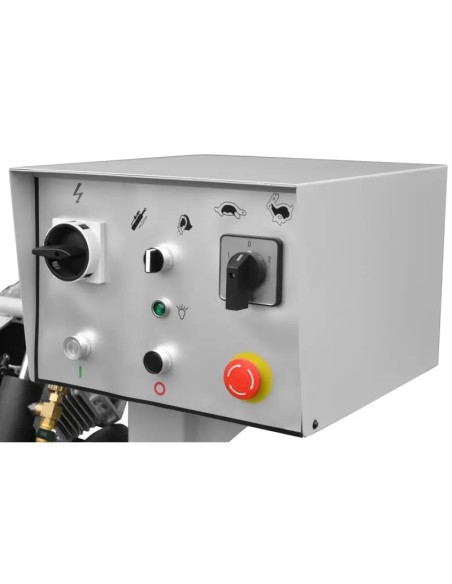

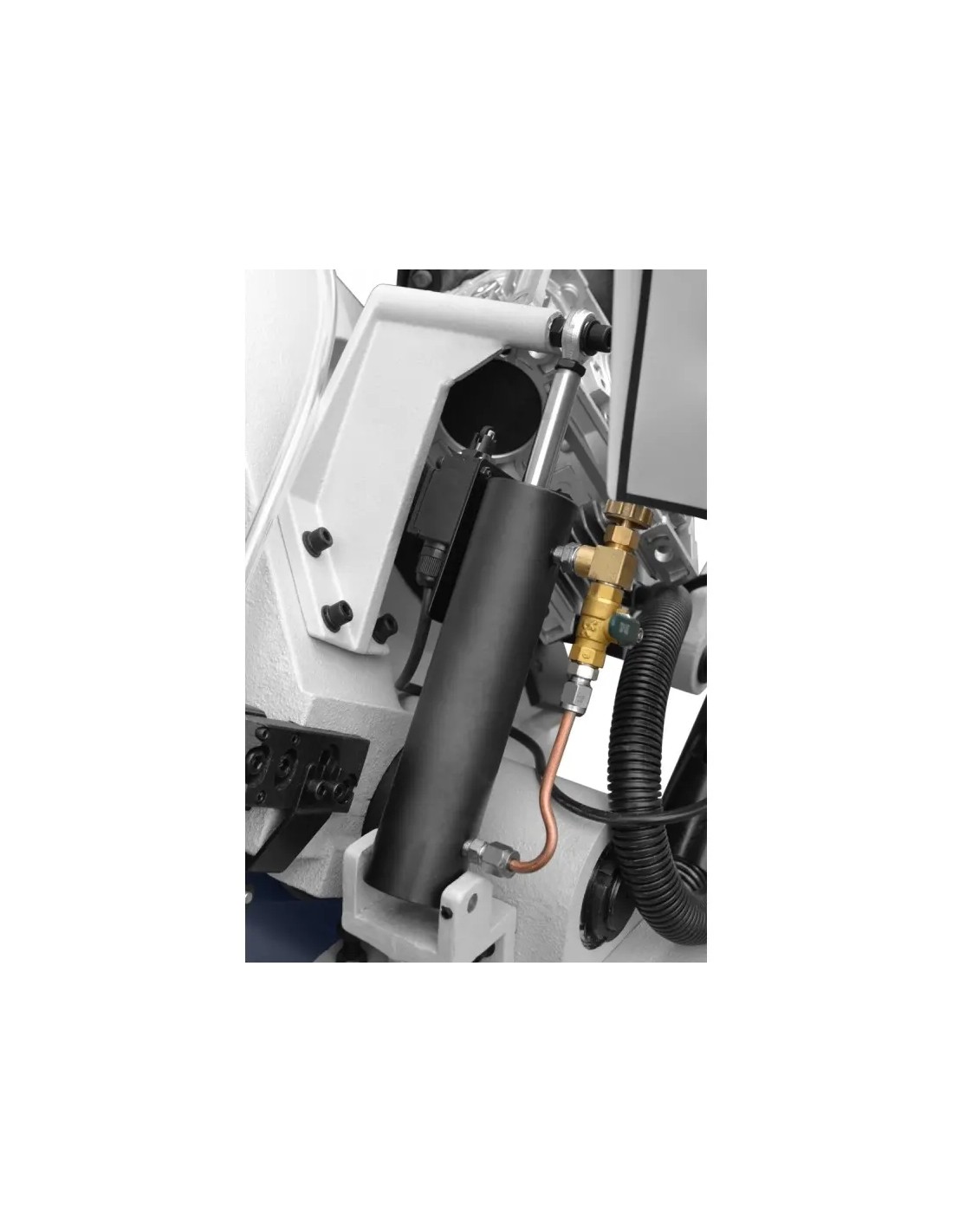

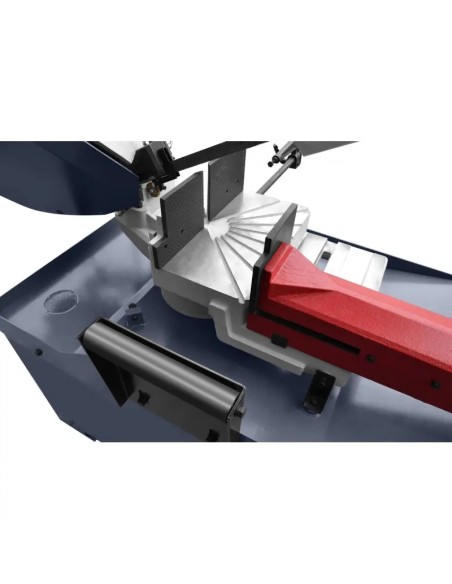

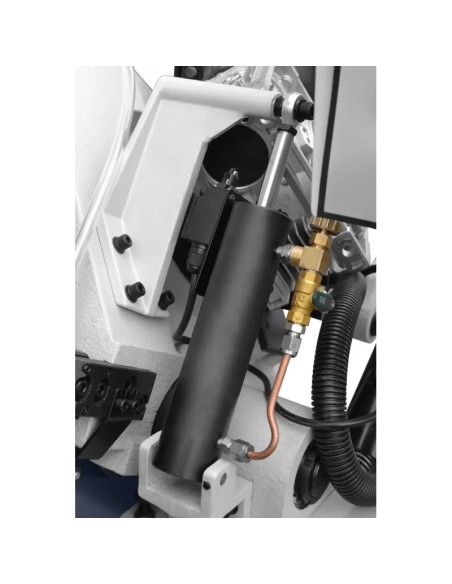

Forma partii superioare a bazei constituie o cuva pentru evacuarea lichidului de racire si colectarea aschiilor rezultate in timpul taierii materialului. La baza este atasata o masa de lucru din fonta cu brat pivotant si panou de control pe un brat separat. In procesul de taiere, miscarea principala de aschiere este data de deplasarea benzii de taiere, iar avansul de coborarea bratului. Viteza de coborare a bratului (viteza de taiere) este reglata cu ajutorul unui cilindru hidraulic.
Viteza de avans este reglata de pe panoul de control al ferastraului. Avem la dispozitie doua viteze ale benzii de taiere, 34 si 68 m/min. In pozitia inferioara a bratului (dupa taierea materialului), antrenarea benzii de taiere este oprita automat. Siguranta este asigurata de aparatoarele benzii de taiere si de microintrerupatoarele care opresc functionarea motorului la finalizarea ciclului de taiere sau la deschiderea oricarei aparatori, o protectie suplimentara constand in oprirea automata a ferastraului in caz de rupere a benzii de taiere.
