LUNGIMEA ROLLERELOR | 1050 mm |
DIA METRULUI ROLLERULUI SUPERIOR SI INFERIOR | 190 mm |
DIA MINIMA A INDUCRARII PLACII | 285 mm |
GROSIMEA MAXIMA A PLACII CU INDUCERE PREALABILA | 9 mm |
GROSIMEA MAXIMA A PLACII INDANCITE STANDARD | 10 mm |
POTENTA MOTORULUI PRINCIPAL | 4,0 kW |
POTENTA MOTORULUI ROLLERULUI LATERAL | 1,5 kW |
DIMENSIUNI L/I/H | 2700 x 950 x 1270 mm |
GREUTATE (NET) | 2400 kg |

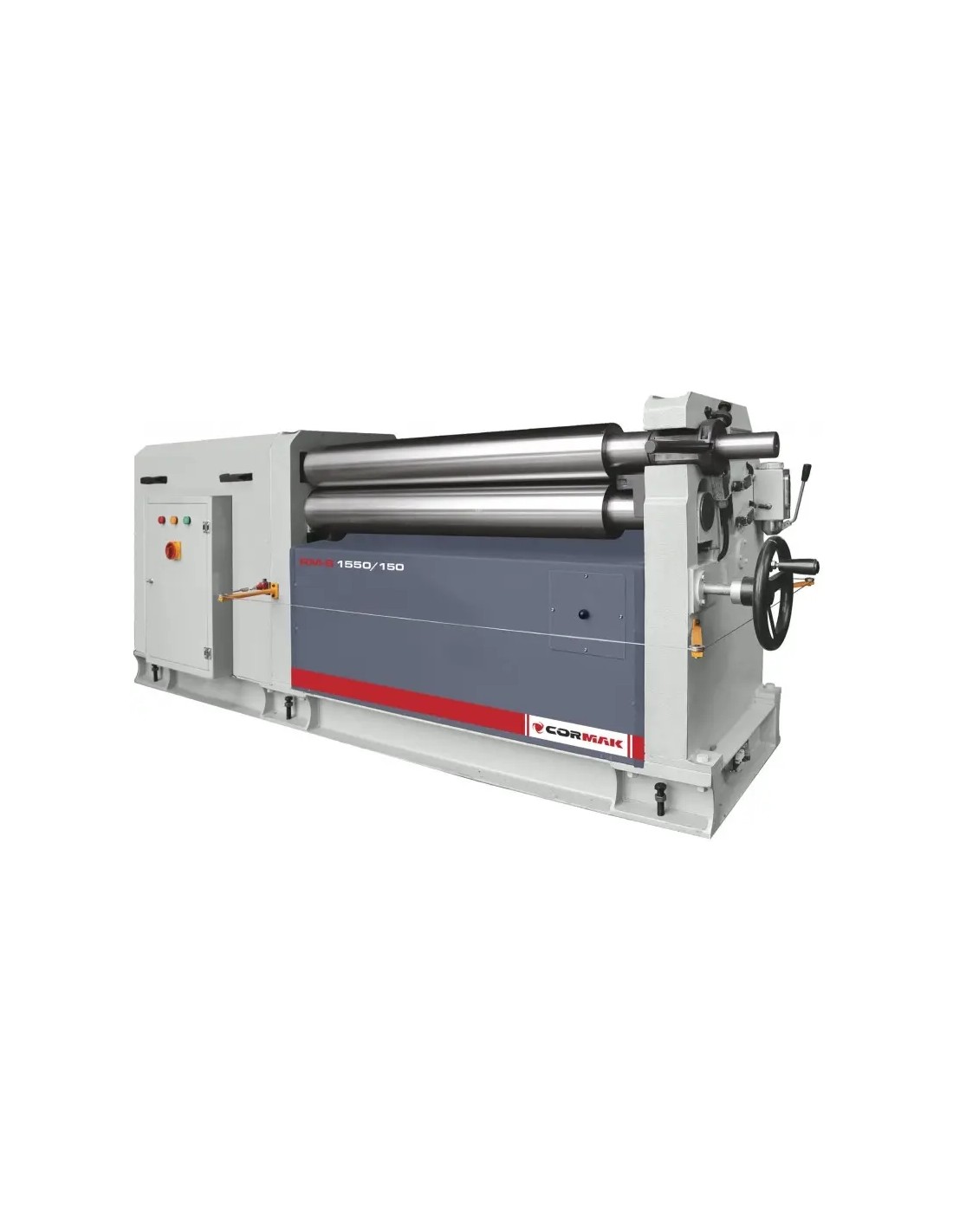

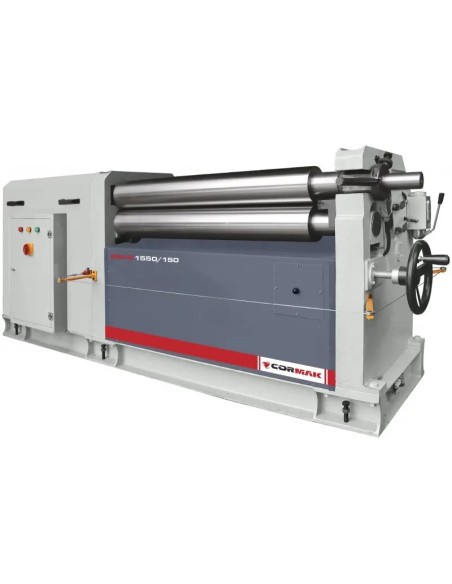

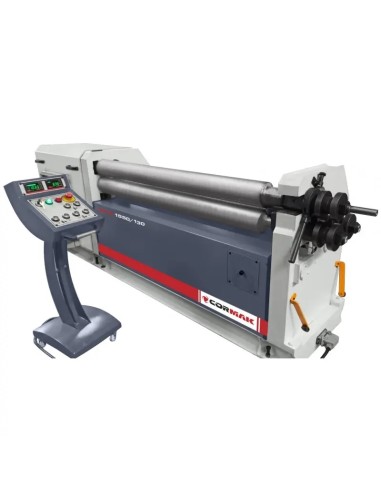

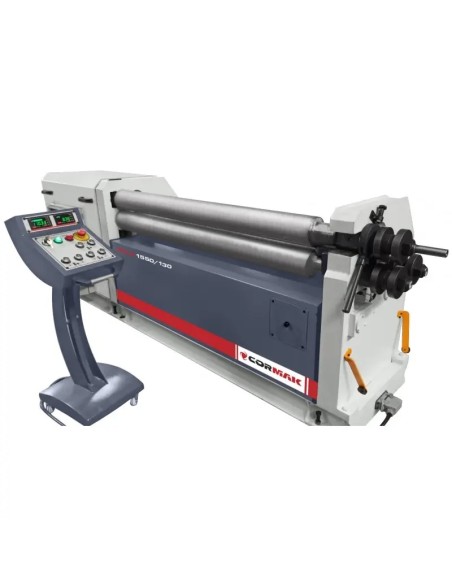

Descrierea masinii
- Seria RM-S - spre deosebire de RM - este destinata indoirii placilor mai groase si productiei in serie. Aceste masini de indoire au o putere, functionalitate, eficienta si durabilitate mai mari. In seria RM-S, motorul electric pentru reglarea rollerului lateral este standard, permitand indoirea preliminara. Datorita puterii crescute a motorului principal si lateral, precum si a constructiei intarite a cadrului, este posibila obtinerea celor mai mici diametre ale pieselor indoite din cele mai groase placi.
- Constructia asimetrica a sistemului de role permite indoirea preliminara a placii prin deplasarea rollerului lateral. Indoirea capetelor placii este o functie de lucru importanta care asigura calitatea detaliului final, permitand obtinerea unei forme inchise uniforme. Pentru a indoi in ambele directii, trebuie desfacut foaia si apasat de doua ori rollerul lateral.

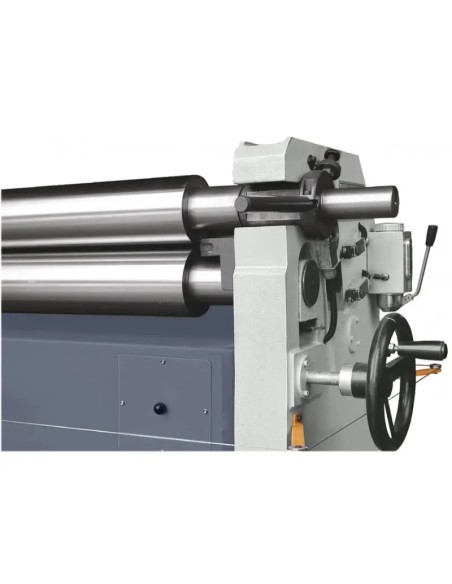

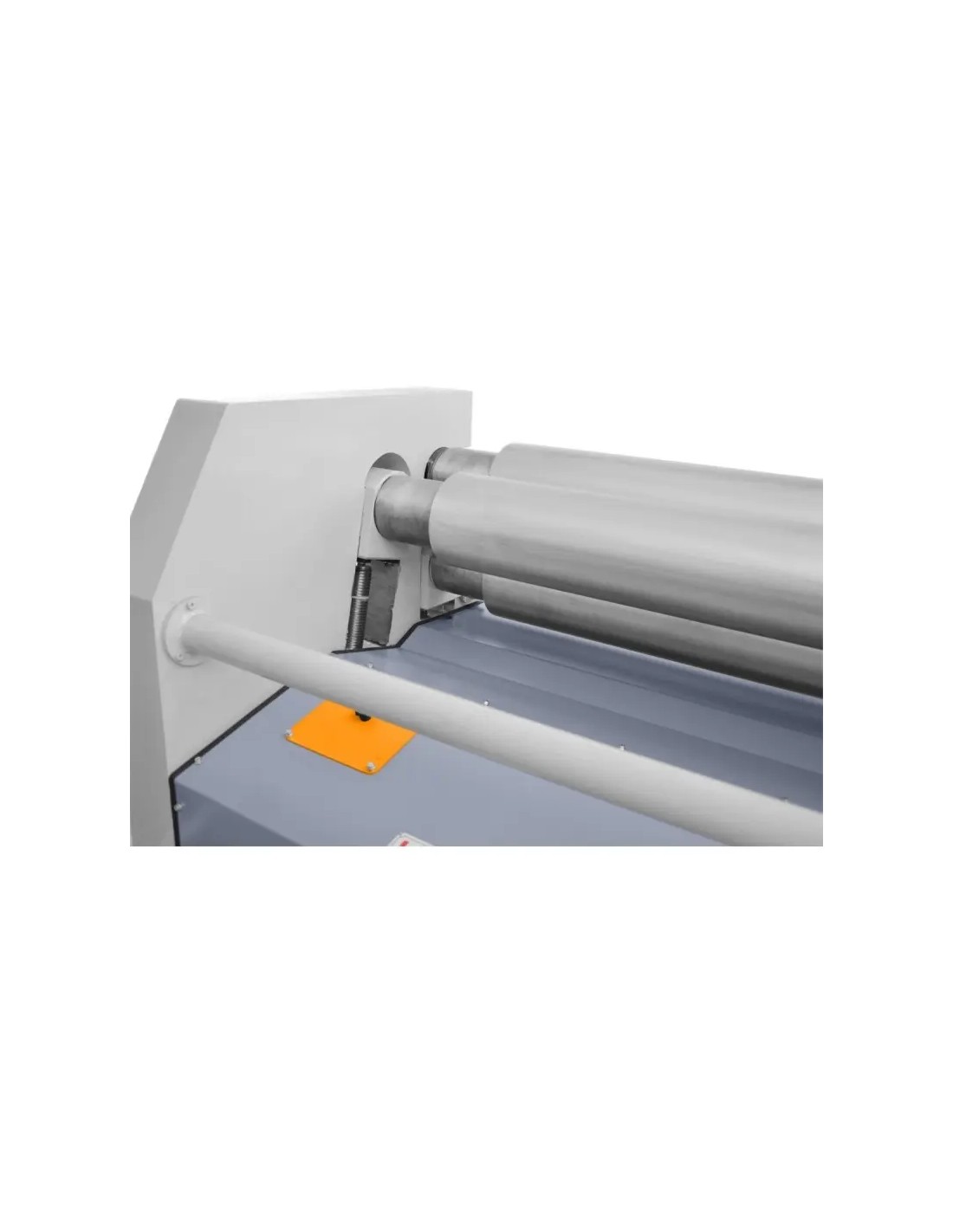

- Rollerul superior este pliabil, ceea ce faciliteaza scoaterea produselor finite. Este echipat cu un sistem de blocare care impiedica deschiderea sa accidentala in timpul functionarii.
Schema procesarii cu indoire preliminara:
Cele mai importante avantaje:
- Constructie stabila, compacta, grea, din otel sudat, adaptata la sarcini mai mari.
- Rolele realizate din otel cu rezistenta crescuta la tractiune conform certificatului de calitate SAE 1050, precum si tratate termic si slefuite.
- Rolele din seria RM-S permit indoirea preliminara a placii datorita distributiei asimetrice a rolelor si a rollerului lateral motorizat. Acest lucru permite indoirea placilor in forme inchise perfect rotunde cu un diametru minim, asigurand o calitate si o repetabilitate ridicata.
- Actionarea rolelor printr-un reductor spiral - asigura un moment de torsiune puternic si creste semnificativ eficienta.
- Motor modern cu frana - permite indoirea precisa a placilor de otel.
- Sistem central de lubrifiere - asigura o functionare stabila si de lunga durata fara pauze pentru intretinere.

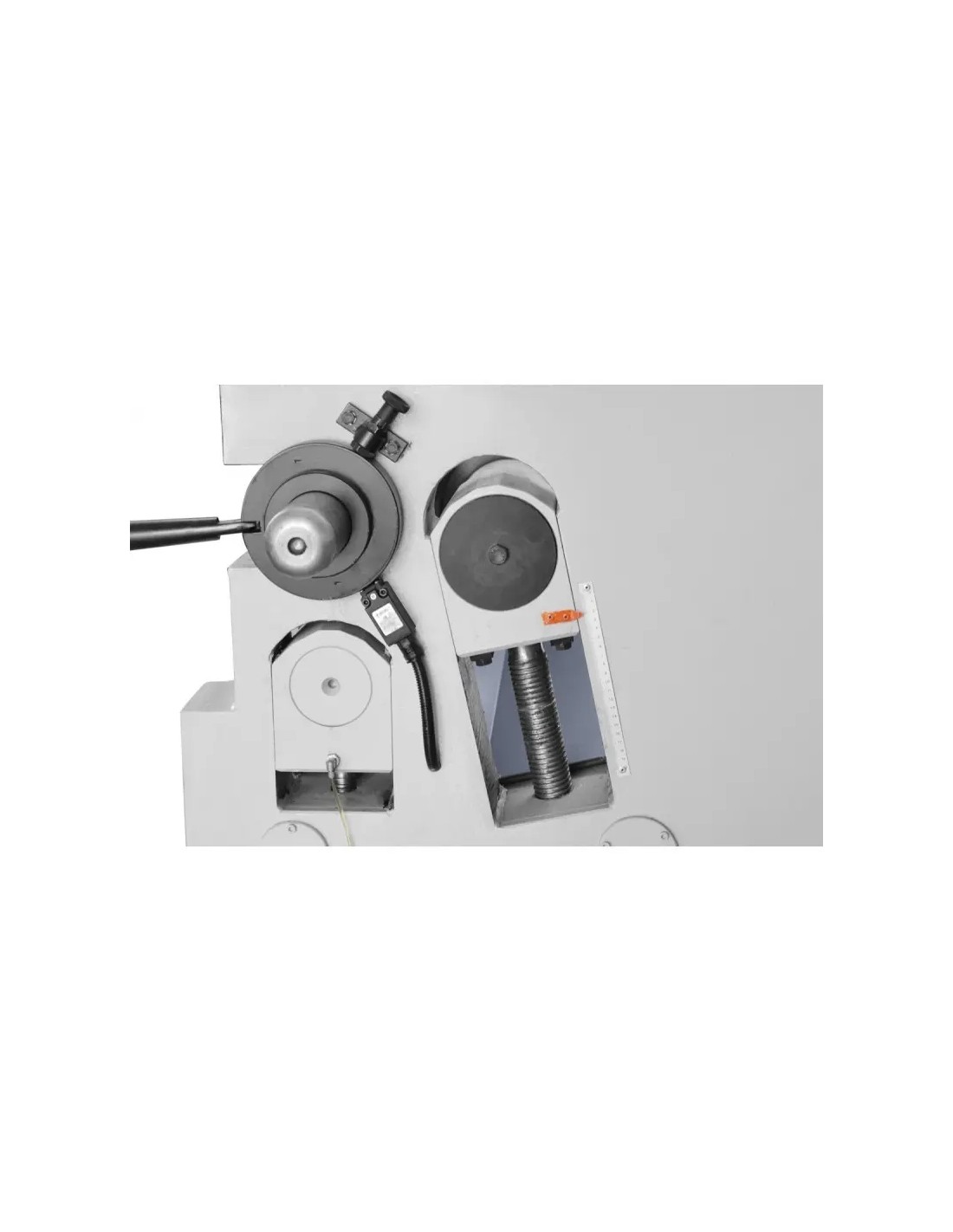

- Rollerul superior se desprinde lateral cu un sistem de suport.
- Rollerul inferior cu reglaj de inaltime (manual standard).
- Rolele sunt echipate cu santuri pentru indoirea barelor.
- Seria RM-S permite indoirea conica.
- Ridicarea motorizata optionala a rollerului inferior.
- Indicatie digitala optionala a pozitiei rollerului inferior si lateral actionat de motor.
- Role optionale pentru indoirea tevilor si profilurilor.
- Masina este fabricata conform Directivei de Siguranta EC (semnul CE) / Declaratia de Conformitate.
ATENTIE: Valorile nominale ale echipamentului standard se bazeaza pe metale cu limita de plasticitate la rece de 260 N/mm 2
