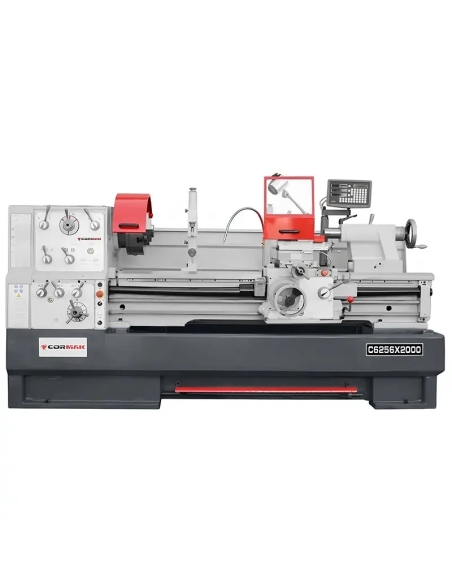

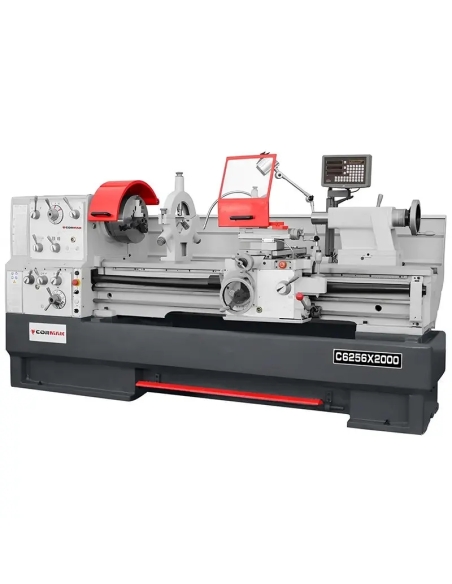

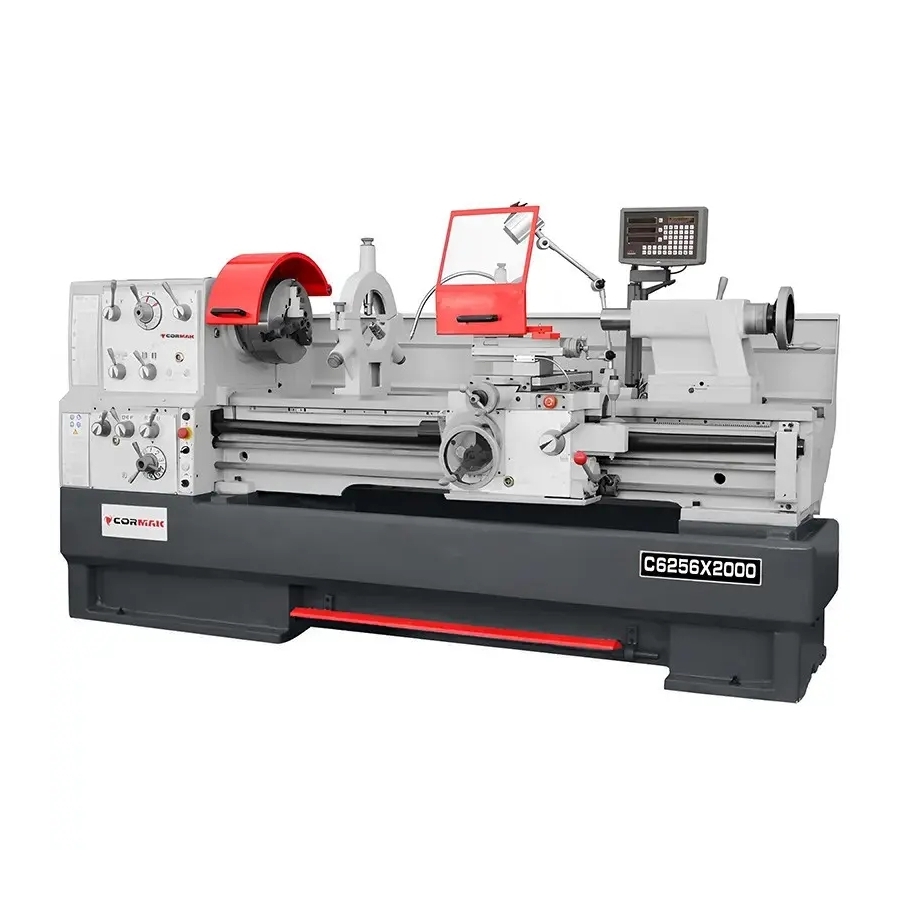

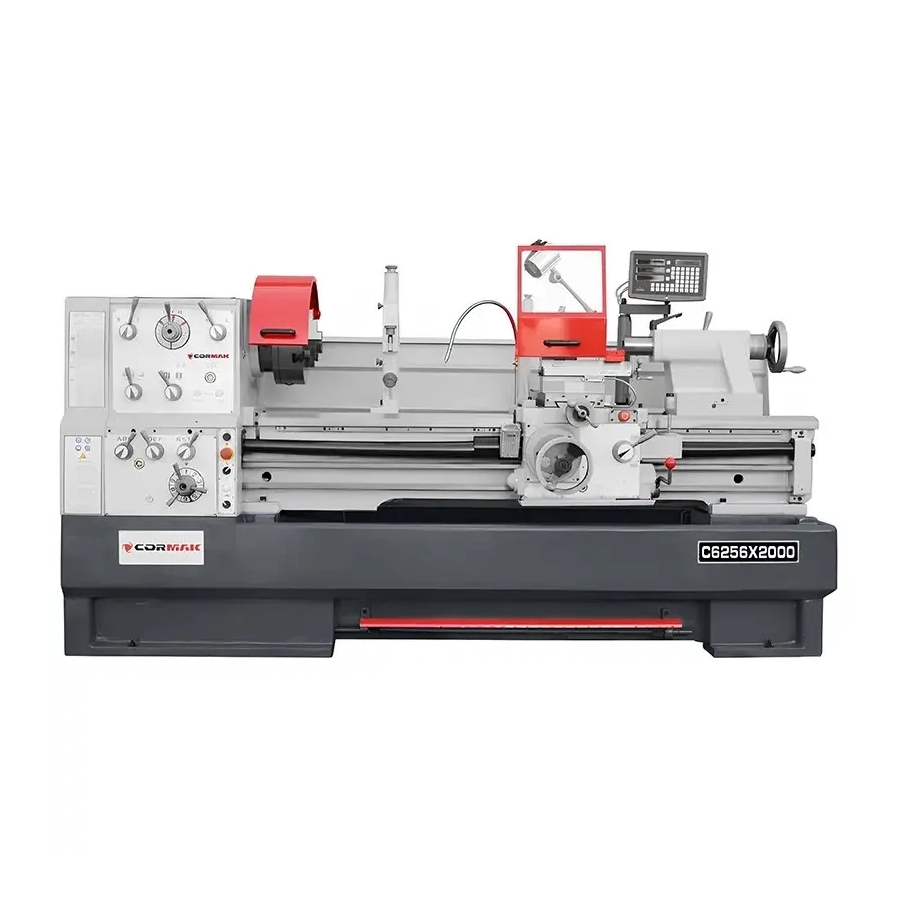

Strung universal conventional CORMAK 560 x 2000 (C6256x2000) – precizie si fiabilitate in prelucrarea metalelor

Strungul CORMAK 560 x 2000 (C6256x2000) este un strung universal conventional pentru metal, proiectat pentru exploatare profesionala in industria constructoare de masini, ateliere de scularie, sectii de intretinere si reparatii. Constructia masiva din fonta turnata, diametrul mare de strunjire si diametrul gaurii de trecere prin arborele principal de 103 mm permit prelucrarea eficienta a unei game largi de semifabricate si piese de gabarit mare. Ansamblul asigura rigiditate statica si dinamica ridicata, stabilitate dimensionala si precizie specifice prelucrarilor de inalta clasa.

Avantaje constructive si functionale

• Frana electromagnetica la pedala asigura oprirea rapida si controlata a arborelui principal, crescand nivelul de siguranta in exploatare si reducand timpii morti la schimbarea sculelor sau a piesei.
• Patul calit inductiv si rectificat garanteaza stabilitate geometrica pe termen lung, rezistenta la uzura a ghidajelor si mentinerea preciziei in regim de lucru intensiv.
• Batiu din fonta masiva cu masa proprie ridicata minimizeaza vibratiile si asigura o amortizare eficienta a eforturilor dinamice, imbunatatind calitatea suprafetelor prelucrate.
• Avansurile rapide longitudinale si transversale cresc productivitatea in fazele de apropiere/retragere si reduc timpul efectiv de ciclu.
• Arbore principal sprijinit pe rulmenti de precizie asigura functionare lina, fara jocuri nedorite, si durata de viata mare a ansamblului de antrenare.
• Diametrul gaurii de trecere prin arbore 103 mm permite strunjirea arborilor si pieselor de lungime mare, introduse prin arbore, fara operatii suplimentare de prindere intermediara.

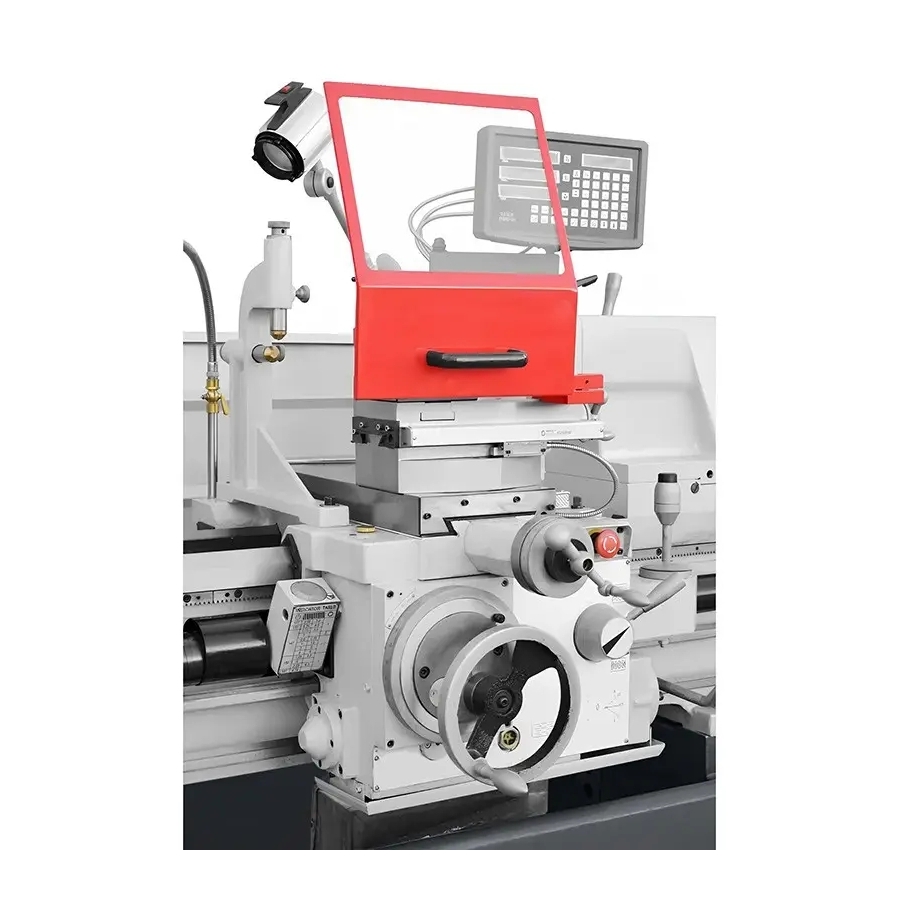

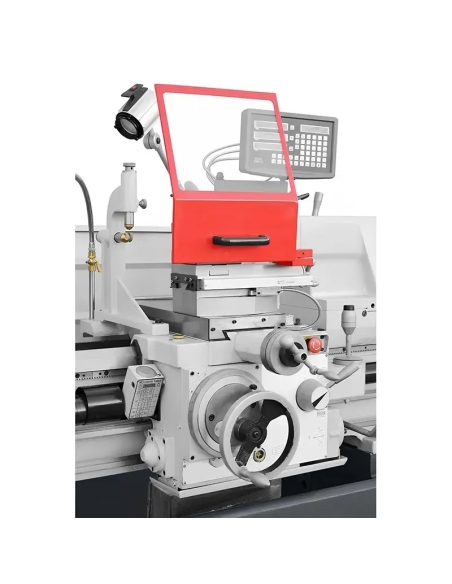

• Sistem de citire digitala pe 3 axe (DRO) mareste precizia de pozitionare, reduce riscul erorilor de citire a noniilor si faciliteaza realizarea cotelor la tolerante stranse.

Constructie si solutii tehnice

Strungul conventional CORMAK 560 x 2000 (C6256x2000) este conceput pentru prelucrare intensiva si precisa in conditii industriale.

• Patul de 350 mm latime, calit inductiv si rectificat, impreuna cu ghidajele suporturilor executate de precizie, asigura repetabilitate ridicata la serii de piese.
• Pultul de comanda este ergonomic, cu dispunere logica a elementelor de operare, iar indicatorul de turatie si tabelele de filete/avansuri sunt clar lizibile.
• Sistemul de avans rapid pe axe longitudinale si transversale reduce timpii auxiliari si optimizeaza fluxul de lucru.
• Cutia de viteze a arborelui principal este echipata cu sistem de prindere Camlock D1-8, permitand montarea rapida si sigura a mandrinelor si flanselor de prindere.

Precizie si gama de operatii

Modelul CORMAK 560 x 2000 (C6256x2000) permite executia unui spectru complet de operatii de strunjire:

• Strunjire de degrosare si strunjire de finisare
• Filetare metrica, in toli (inch), modulara si DP
• Gaurire si alezare
• Strunjire de suprafete conice si frontale

Diametrul maxim de strunjire peste pat este de 560 mm, iar peste degajare (sanfreu) ajunge la 785 mm, ceea ce face acest strung adecvat pentru piese mari si grele, inclusiv flanse, roti dintate sau corpuri de lagare.

Domenii de utilizare

Masina este recomandata pentru:

• Productie unicat si de serie mica/medie
• Sectii de intretinere si reparatii
• Ateliere de scularie si reglaje
• Unitati specializate in reconditionarea pieselor
• Laboratoare si scoli tehnice pentru instruire practica

Datorita distantei mari intre varfuri si diametrului generos al gaurii de trecere, strungul este deosebit de potrivit pentru arbori, bucse, tulei, flanse, roti dintate si ansamble cu diametre si lungimi atipice.

Parametri tehnici principali

• Distanta intre varfuri: 2000 mm
• Inaltime varfuri peste pat: 280 mm
• Diametru de strunjire peste pat: 560 mm
• Diametru de strunjire peste degajare: 785 mm
• Diametru de strunjire peste saniile caruciorului: 355 mm
• Latime pat: 350 mm
• Diametrul gaurii de trecere prin arbore: 103 mm
• Con arbore principal: D1-8 Camlock
• Turatii arbore principal: 12 trepte, 25 – 1600 rpm
• Dimensiune maxima scula de strunjire: 25 x 25 mm
• Avans longitudinal: (35) 0,059 – 1,64 mm/rot
• Avans transversal: (35) 0,020 – 0,573 mm/rot
• Filete metrice: (47) 0,2 – 14 mm
• Filete in toli (TPI): (60) 2 – 112 TPI
• Filete modul: (39) 0,1 – 7 modul
• Filete DP: (50) 4 – 112 DP
• Diametru varf: 75 mm
• Cursa pinolei contrapunctului: 180 mm
• Con contrapunct: MK 5
• Putere motor principal S1/S6: 7,5 / 9 kW (10 CP)
• Putere pompa lichid de racire: 0,1 kW
• Dimensiuni masina (L x l x h): 3340 x 1150 x 1460 mm
• Greutate: 2940 kg

Echipare standard

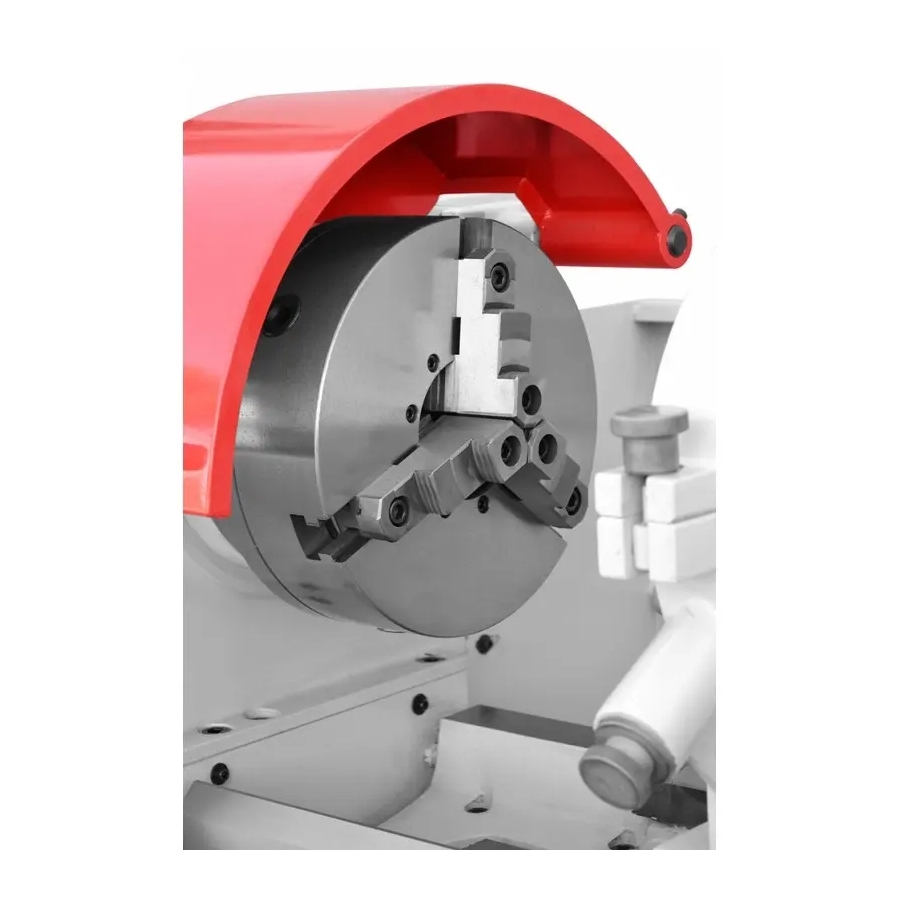

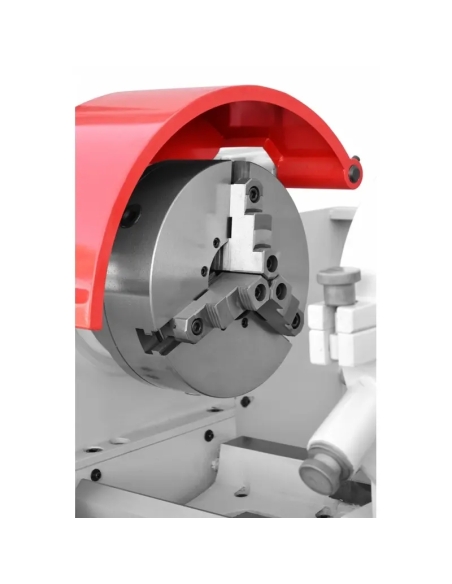

• Mandrina 3 bacuri PO3-315 mm / D8
• Mandrina 4 bacuri independenta K72-400 mm / D8
• Placa frontala 450 mm
• Luneta fixa (pana la Ø180 mm)
• Luneta mobila (pana la Ø120 mm)
• 2 varfuri de centrare
• Frana electromagnetica la pedala, conform cerintelor CE
• Frana electromecanica a arborelui
• Avans rapid pe axele de lucru
• Instalatie de racire
• Iluminare halogen a zonei de lucru
• Tavita pentru span
• Sistem de citire digitala pe 3 axe (DRO)
