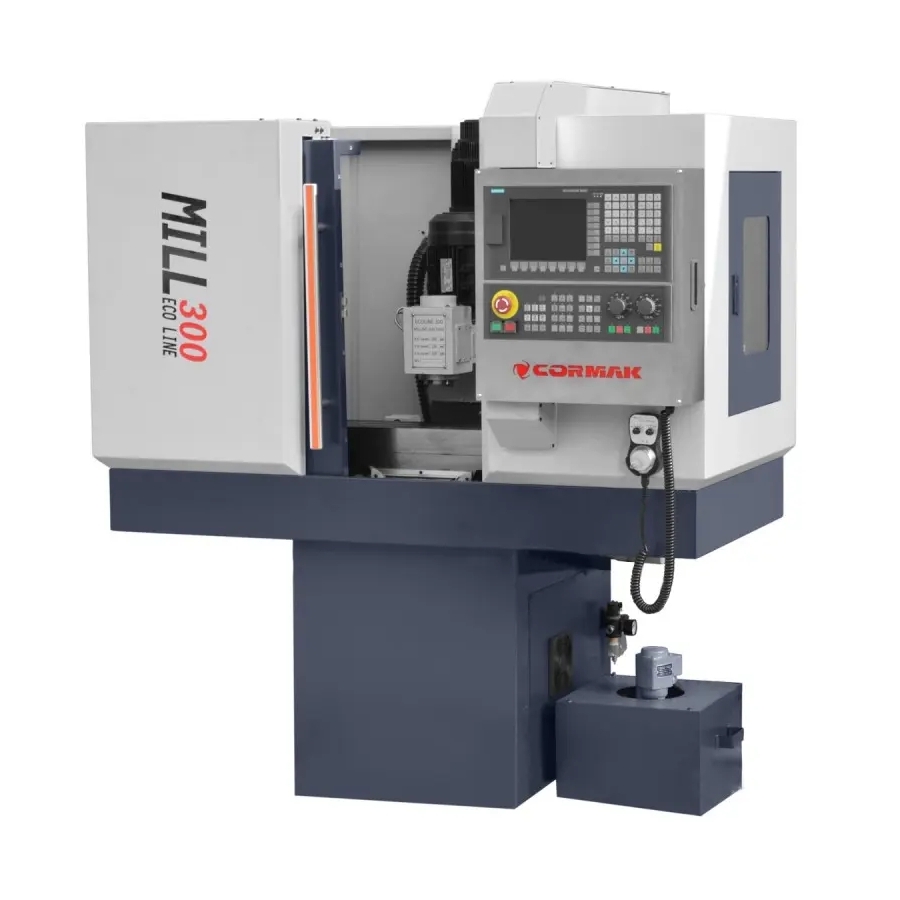

Mașină de frezat CNC CORMAK MILL 300 Ecoline pentru prelucrarea metalului

Freza CNC CORMAK MILL 300 este o mașină CNC compactă, concepută pentru prelucrarea precisă a metalului, ideală pentru ateliere și pentru utilizare în scopuri de instruire. Echipată cu control Siemens Sinumerik 808D și un corp stabil din fontă, această mașină oferă precizie ridicată, fiabilitate și operare facilă.

Principalele avantaje ale frezei CNC CORMAK MILL 300

Freza CNC CORMAK MILL 300 combină o construcție compactă cu tehnologie avansată, oferind beneficii importante atât în producție, cât și în educație.

• Masă de lucru compactă: masa cu dimensiunea 650x180 mm și capacitatea maximă de încărcare permite prelucrarea pieselor de dimensiuni mai mici, fiind potrivită pentru ateliere cu spațiu limitat.
• Precizie înaltă: eroarea maximă de poziționare a axei arborelui față de masă este ≤0,02 mm, iar controlul Siemens Sinumerik 808D contribuie la obținerea unor suprafețe prelucrate precis.
• Arbore eficient: arborele cu turație variabilă, prindere 7:24 - 30 și viteză maximă de 3000 rot/min este acționat de un motor de 0.75 kW și permite așchierea metalelor ușoare și a oțelului.
• Stabilitatea construcției: corpul din fontă, cu greutatea de 260 kg, și ghidajele late tip coadă de rândunică minimizează vibrațiile în timpul prelucrării.
• Dinamica avansului: viteza de avans 0-2000 mm/min și cursele pe axele X, Y, Z de 300x120x180 mm contribuie la reducerea timpului ciclului de producție.
• Flexibilitate de configurare: posibilitatea integrării controlului Fanuc și a opțiunilor suplimentare, precum sondele automate de măsurare, crește versatilitatea mașinii.
• Operare intuitivă: controlul Siemens Sinumerik 808D, cu rotiță electronică și interfață simplă, facilitează programarea și utilizarea în activități de instruire.
• Eficiență energetică: dimensiunile compacte de 1500x1000x1700 mm și motorul de 0.75 kW contribuie la reducerea consumului de energie.
• Aplicații multiple: permite operații precum frezare, găurire, dăltuire de canale, filetare și alezare într-un singur ciclu de producție.
• Lubrifiere centrală manuală: sistemul de ungere susține funcționarea fiabilă a componentelor și reduce necesarul de mentenanță.
• Utilizare educațională: construcția compactă și comanda intuitivă sunt potrivite pentru școli tehnice și centre de formare.

Centrul CNC CORMAK MILL 300 este destinat atelierelor mici, unităților de producție și instituțiilor educaționale care necesită o mașină precisă pentru prelucrarea metalului.

Construcția și tehnologia frezei CNC CORMAK MILL 300

Freza CNC CORMAK MILL 300 a fost proiectată pentru durabilitate, precizie și utilizare ușoară.

Construcția și masa de lucru

Corpul stabil din fontă, prevăzut cu ghidaje late tip coadă de rândunică, oferă rigiditate și amortizarea vibrațiilor. Masa de lucru de 650x180 mm permite fixarea sigură a pieselor cu forme variate, având o sarcină maximă adaptată componentelor mai mici.

Arborele și acționarea

Arborele cu turație variabilă, prindere 7:24 - 30 și viteză maximă de 3000 rot/min este acționat de un motor de 0.75 kW și asigură o capacitate ridicată de așchiere. Distanța axei arborelui față de masa de lucru este de 35-270 mm, iar distanța față de ghidajul vertical este de 230 mm, permițând prelucrarea pieselor de dimensiuni diferite.

Ghidaje și acționări

Ghidajele tip coadă de rândunică și șuruburile cu bile pe toate axele, cu curse X, Y, Z de 300x120x180 mm, asigură o mișcare lină și o precizie mare de poziționare, cu o eroare maximă de ≤0,02 mm. Viteza de avans 0-2000 mm/min oferă o dinamică ridicată de lucru.

Sistemul de comandă

Comanda standard Siemens Sinumerik 808D, disponibilă opțional și în configurație Fanuc, include rotiță electronică și panou cu grad de protecție IP65. Sistemul permite programarea precisă și optimizarea proceselor de prelucrare, iar compatibilitatea cu sistemele CAD/CAM facilitează adaptarea la proiecte de producție complexe.

Precizie și eficiență în lucru

Freza CNC CORMAK MILL 300 oferă precizie ridicată datorită controlului CNC și construcției robuste. Eroarea maximă de poziționare de ≤0,02 mm și viteza de avans de 0-2000 mm/min permit optimizarea traiectoriilor sculei și reducerea timpului ciclului. Motorul de 0.75 kW și arborele cu turație variabilă de 3000 rot/min permit executarea operațiilor de frezare, găurire, dăltuire și filetare.

Utilizarea frezei CNC CORMAK MILL 300

Centrul CNC CORMAK MILL 300 poate fi utilizat în următoarele domenii:

• Ateliere mici de producție: prelucrarea componentelor de precizie, precum piese de mașini, carcase și arbori.
• Învățământ tehnic: instruirea în programarea CNC și prelucrarea prin așchiere, cu ajutorul comenzii intuitive și al construcției compacte.
• Industria de precizie: fabricarea pieselor mici din aluminiu, oțel inoxidabil și alte materiale.
• Prototipare: realizarea pieselor unicat care necesită flexibilitate și acuratețe, inclusiv găurire, filetare și finisarea alezajelor.
• Industria electronică: producția elementelor de carcase și a componentelor precise de dimensiuni reduse.

Datorită construcției compacte și opțiunilor de configurare, centrul de prelucrare CNC este potrivit pentru unități mici de producție și instituții educaționale.

Comenzi CNC Siemens Sinumerik 808D și Fanuc

Freza CNC CORMAK MILL 300 poate fi echipată cu sisteme CNC de la Siemens și Fanuc, destinate controlului precis al proceselor de prelucrare.

Siemens Sinumerik 808D

Sinumerik 808D este o comandă CNC compactă pentru mașini CNC de prelucrare a metalului.

• Interfață intuitivă: tastatură dedicată, rotiță electronică și ecran grafic pentru programare și operare ușoară.
• Fiabilitate ridicată: gradul de protecție IP65 susține funcționarea stabilă în condiții dificile de atelier.
• Funcții avansate: suport pentru cicluri de prelucrare și integrare cu sisteme CAD/CAM.

Fanuc

Fanuc este o comandă CNC opțională pentru mașini-unelte CNC.

• Stabilitate în funcționare: permite menținerea preciziei în producția de serie pe termen lung.
• Funcții avansate: suport pentru operații complexe de așchiere.
• Interfață intuitivă: programare rapidă și utilizare simplă.

Parametri tehnici – CORMAK MILL 300

Echipare standard

• Comandă CNC Siemens Sinumerik 808D
• Rotiță electronică
• Lichid de răcire și pompă
• Apărătoare
• Scule pentru operare
• Manual de utilizare
• DTR

Echipare opțională

• Comandă CNC Fanuc
• Sondă automată pentru măsurarea sculei
• Sondă automată pentru măsurarea piesei
• Carcasă etanșă a mașinii

Experiența și standardele CORMAK

CORMAK este un producător cu experiență în domeniul mașinilor CNC de peste 20 de ani. Mașinile CNC respectă normele europene de siguranță și beneficiază de certificări europene de siguranță. Compania dispune de o bază logistică extinsă de peste 15 000 m² și de o echipă de specialiști.

• Experiență: 16 ani în service-ul comenzilor CNC Siemens.
• Calitate: mașini conforme cu normele europene de siguranță.
