Suport cu 3 falci | 200 mm |
Diametrul maxim de strunjire deasupra patului | 390 (420) mm |
Diametrul de strunjire deasupra suportului | 240 mm |
Diametrul de strunjire in deschiderea podului | - |
Lungimea de strunjire in puncte fixe | 1500 mm |
Lungimea maxima a piesei instalate (suport strunj./punct fix) | 1400 mm |
Latimea patului | 220 mm |
Trecerea axului principal | 55 mm |
Viteze de rotatie ale axului principal | 12 intervale (I/II) 45-2000 rot./min. |
Intervalul de viteze al axului principal | I: 45, 65, 180, 245, 350, 1000 rot/min. II: 90, 130, 360, 490, 700, 2000 rot/min. |
Capatul axului principal | D1-5 CAMLOCK |
Conul axului principal | MK6 |

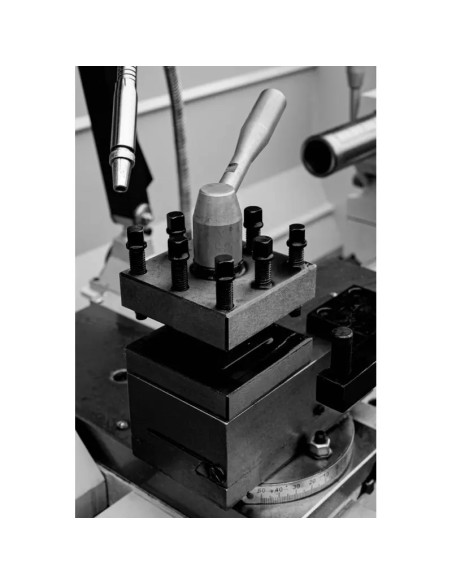

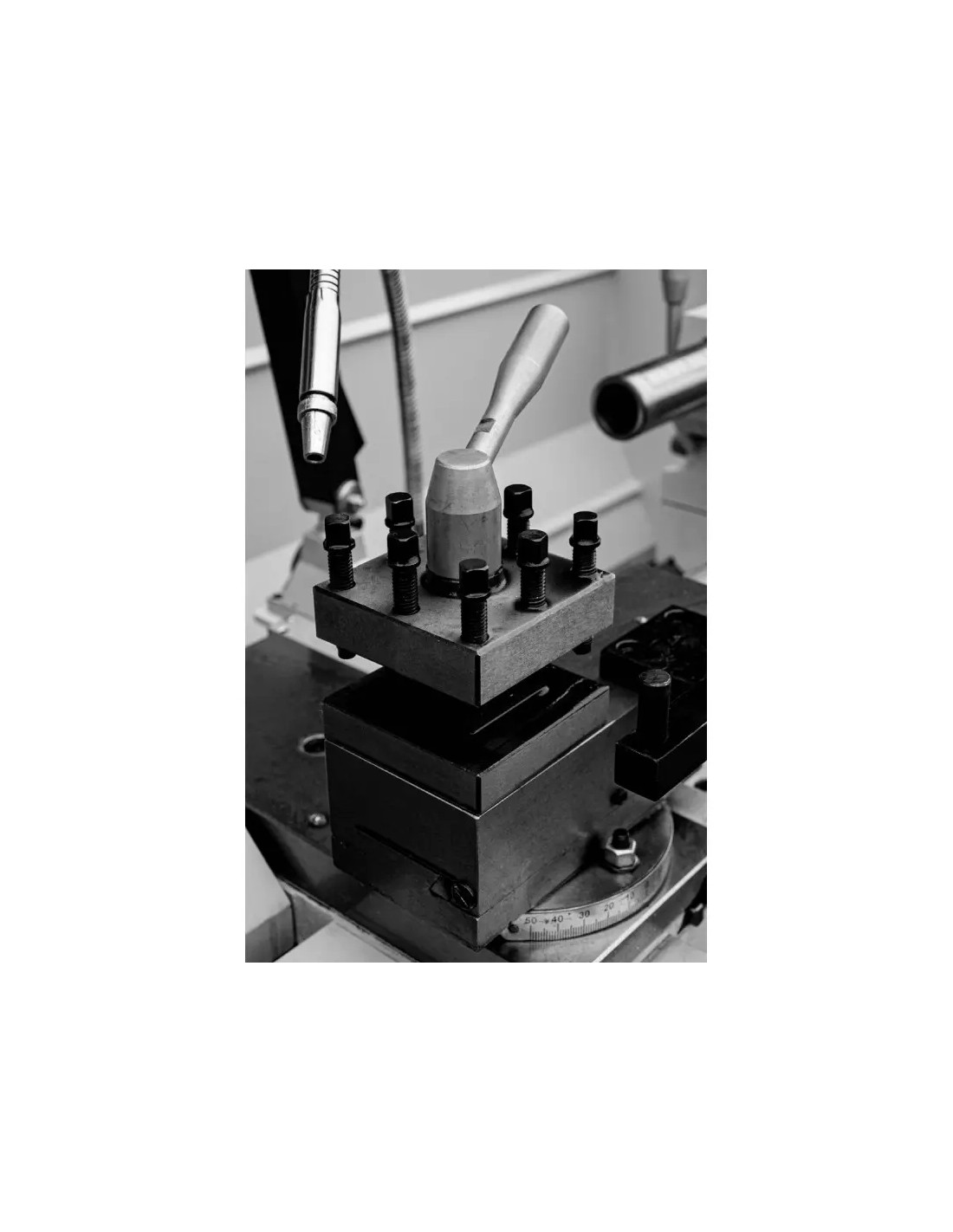

Dimensiuni suport strunjire | 90 x 90 x 32 mm |
Dimensiuni maxime ale uneltei | 20 x 20 mm |

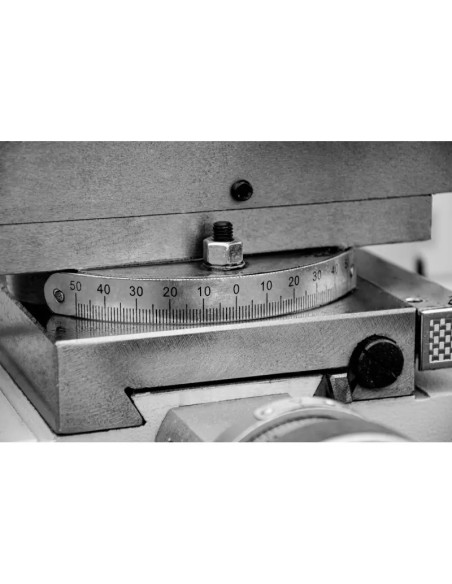

Intervalul de deplasare al saniei superioare | 110 (0,04) mm |
Intervalul de deplasare transversala | 195 (0,04) mm |
Intervalul de deplasare longitudinala | 1150 (0,15) mm |
Filet metric | (36) 0,8 - 14 mm |
Filet toli | (36) 2-28 T.P.I |
Numarul si intervalul avansurilor longitudinale | (64) 0,03-0,42 mm/rot. |
Numarul si intervalul avansurilor transversale | (64) 0,006-0,11 mm/rot |

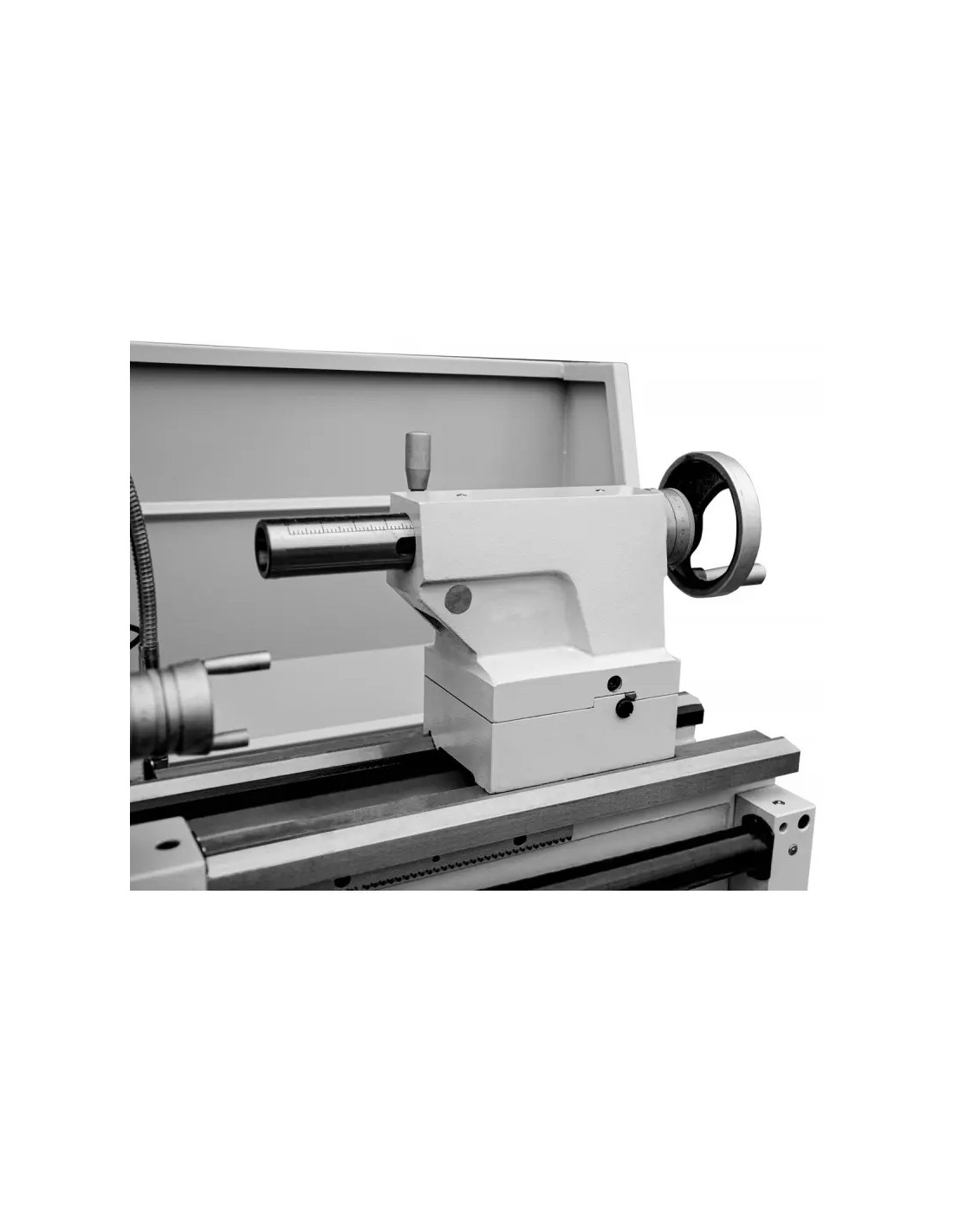

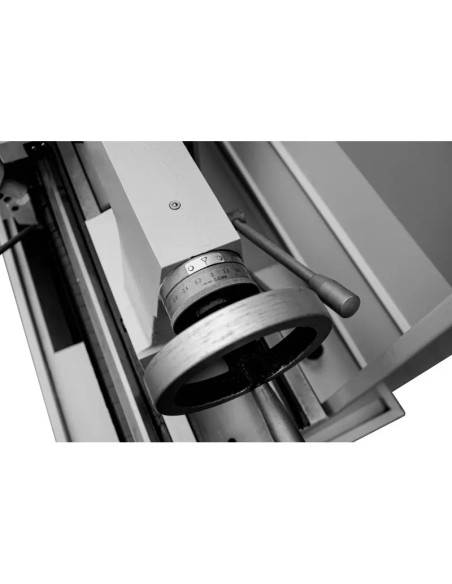

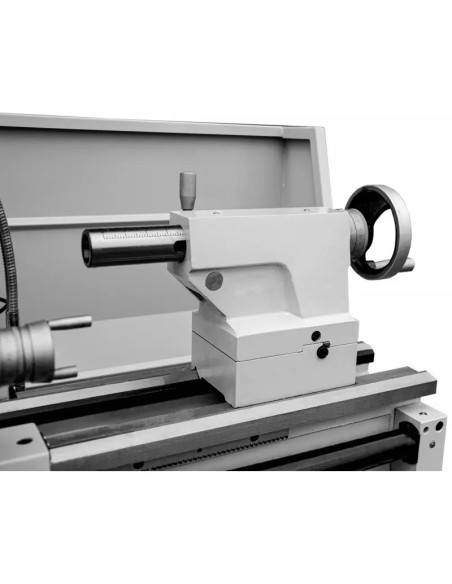

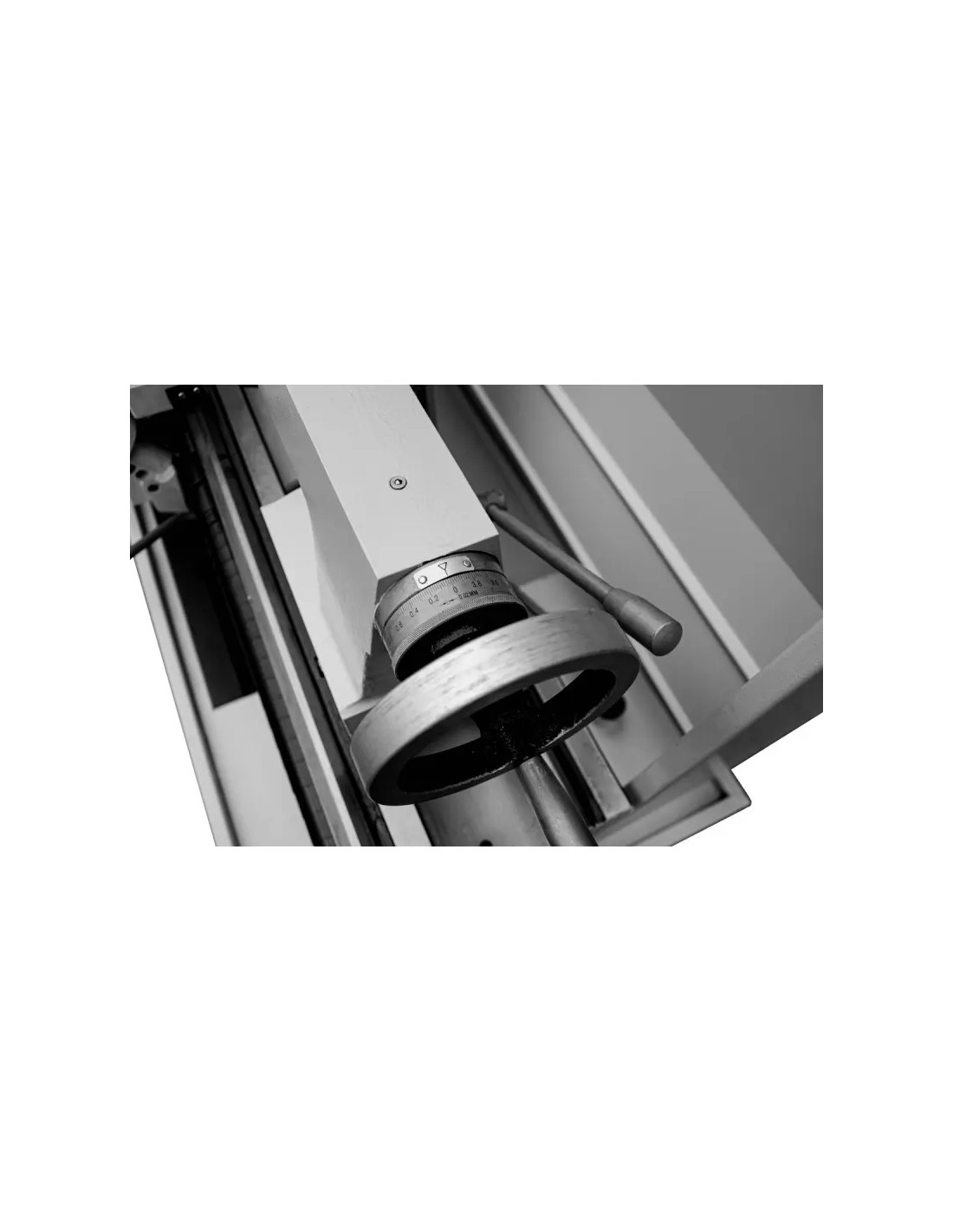

Extensie manson coada | 110 (0,04) mm |
Diametrul mansonului coada | 45 mm |
Conul mansonului coada | MK4 |
Puterea motorului principal S1/S6 | 2,0/2,4 2,4/2,88 kW | 400V |
Puterea pompei de racire | 0,1 kW |
Dimensiuni L/l/h | 2400 x 780 x 1650 mm |
Greutate | 920 kg (±2%) |
Avantaje principale:

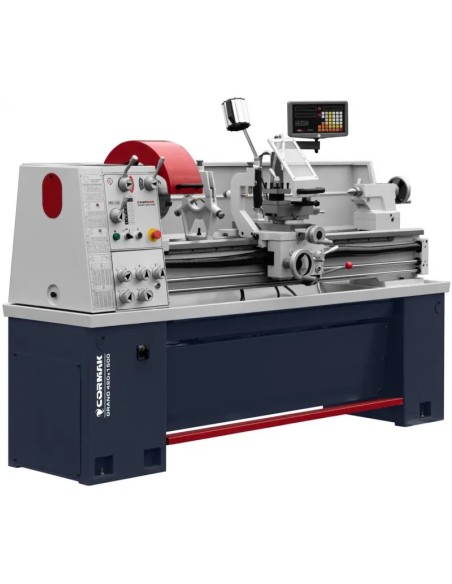

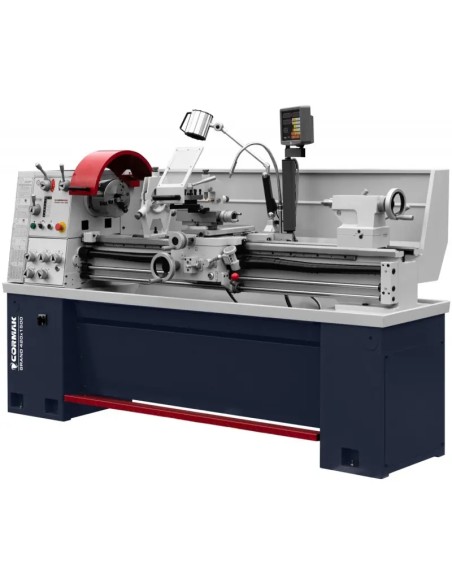

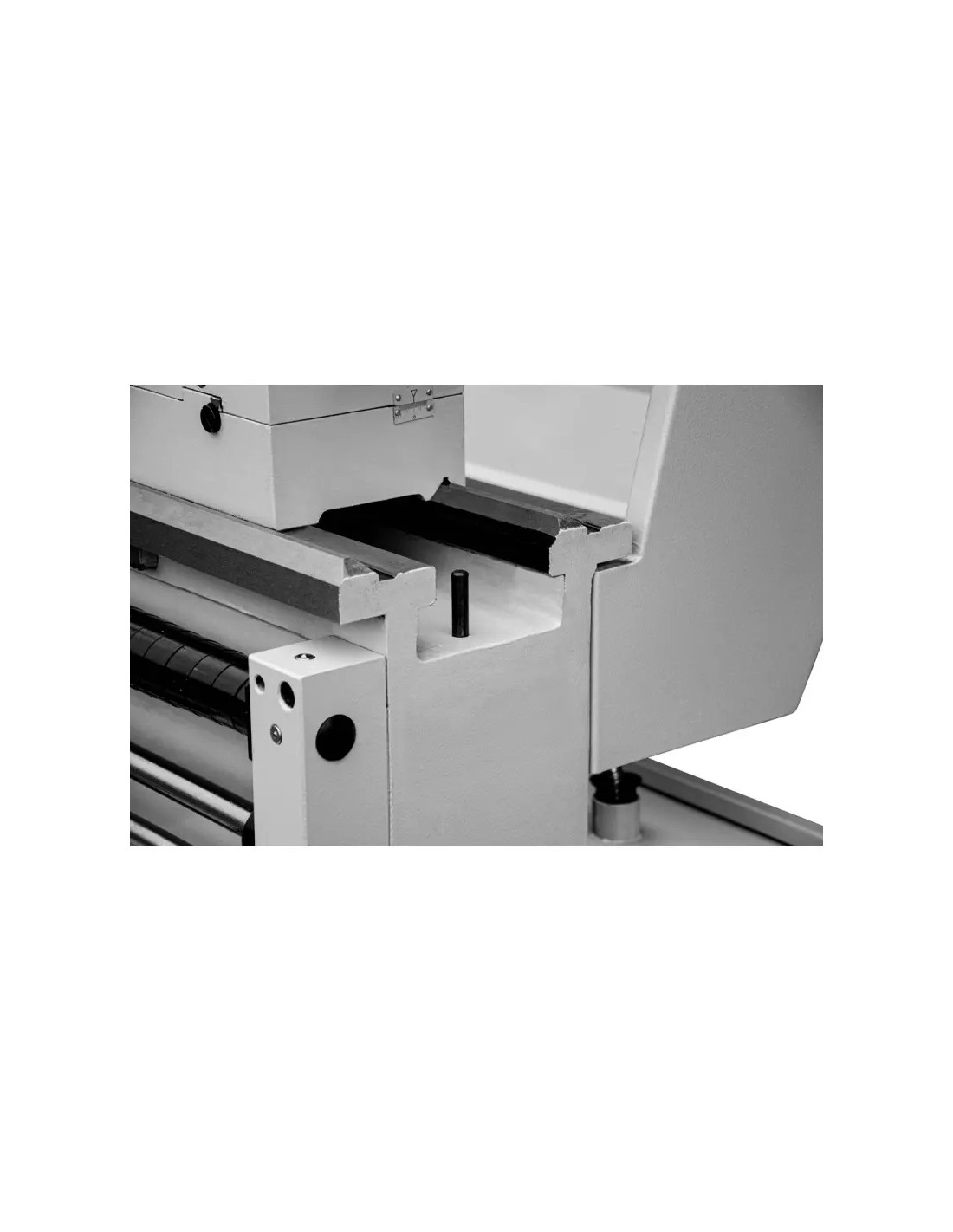

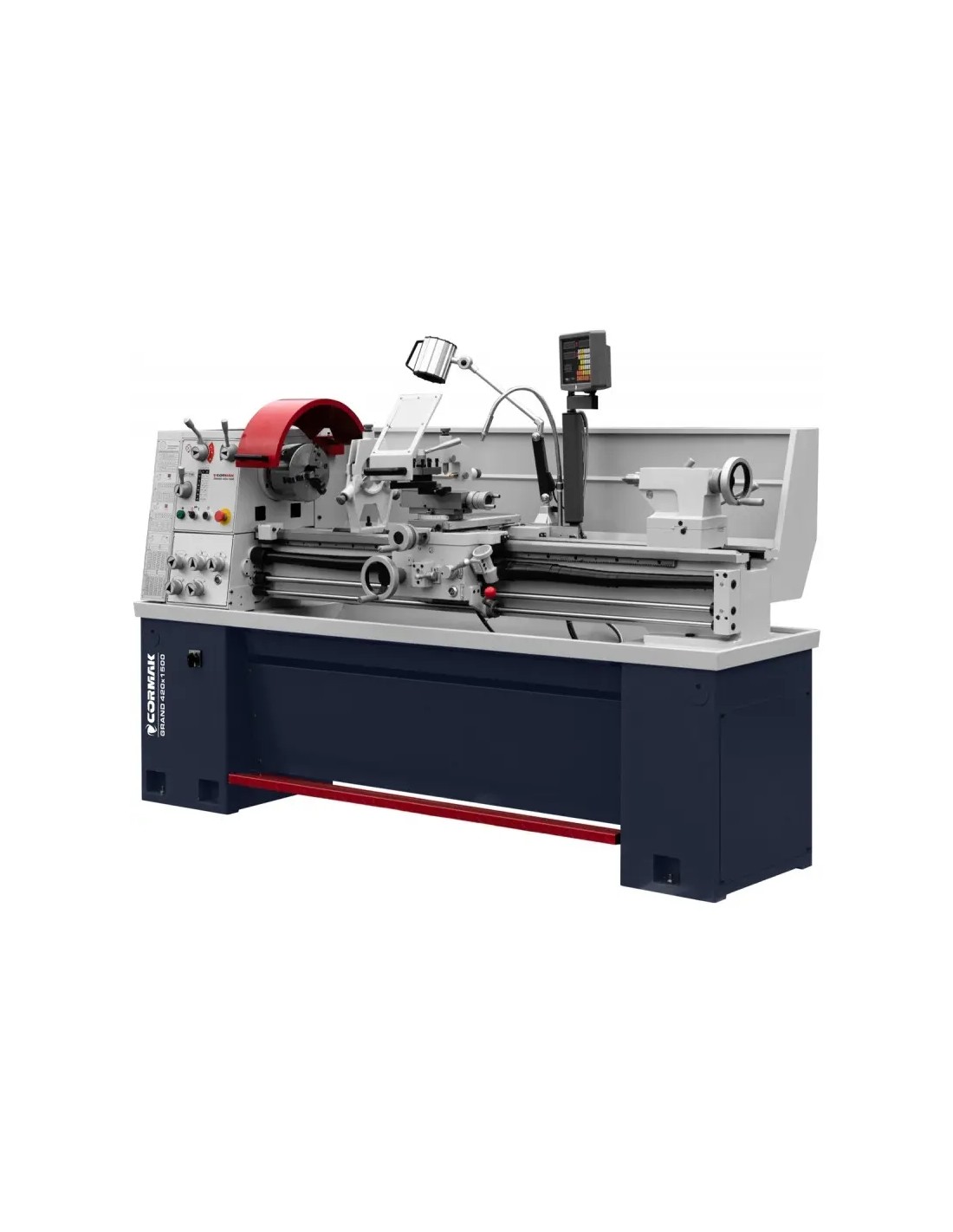

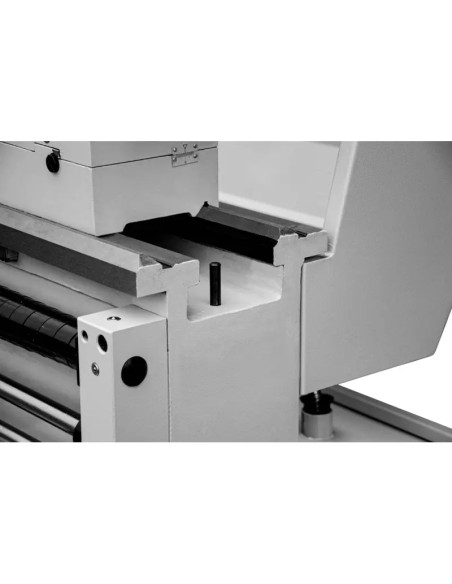

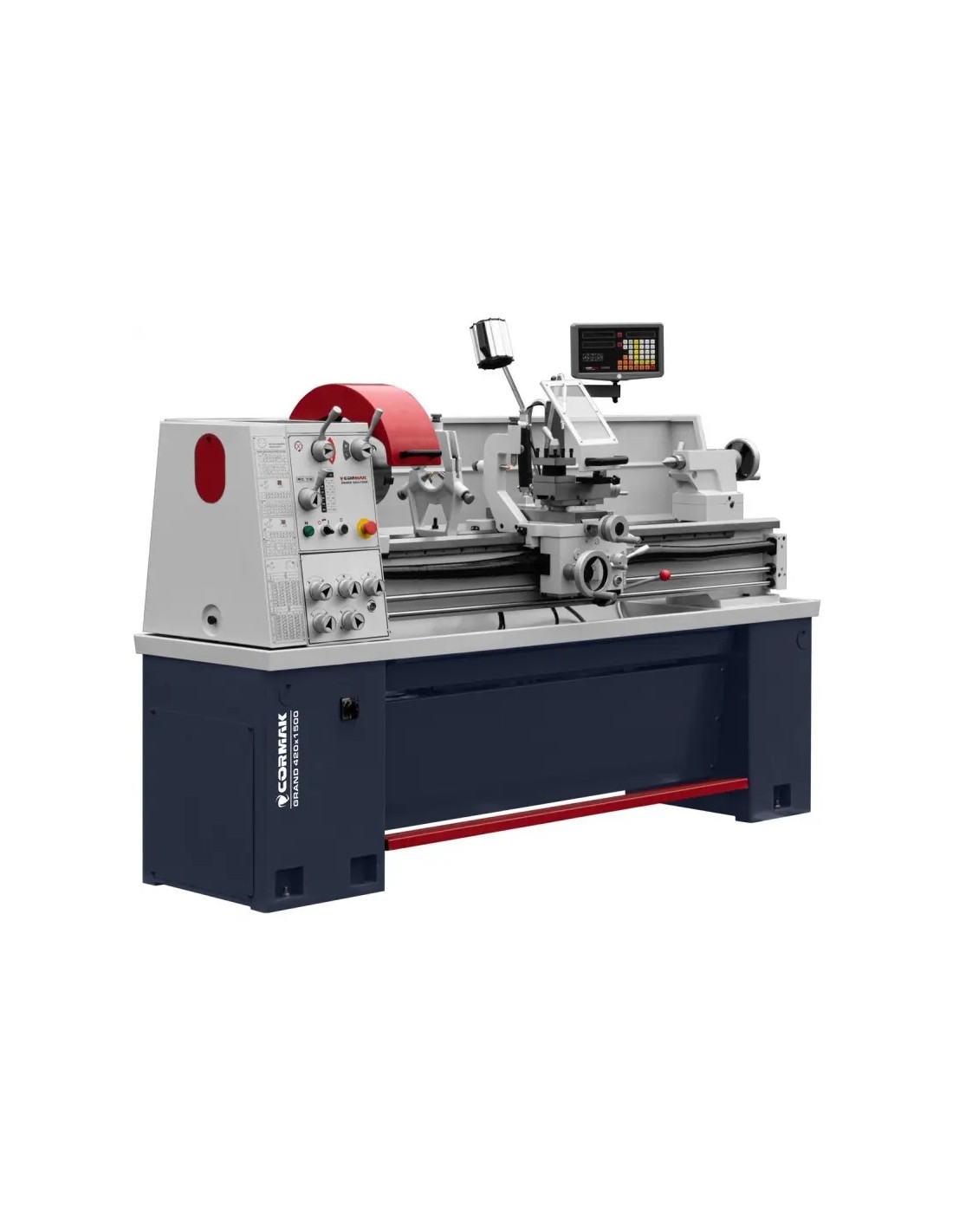

- Strungul GRAND 420x1500 are un pat din fonta combinat (baza dreapta si stanga realizate din fonta) care asigura reducerea maxima a vibratiilor In plus, ghidajele patului sunt slefuite si calite cu precizie.

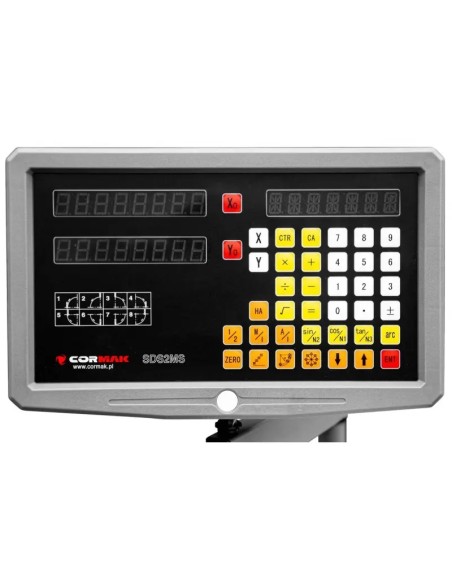

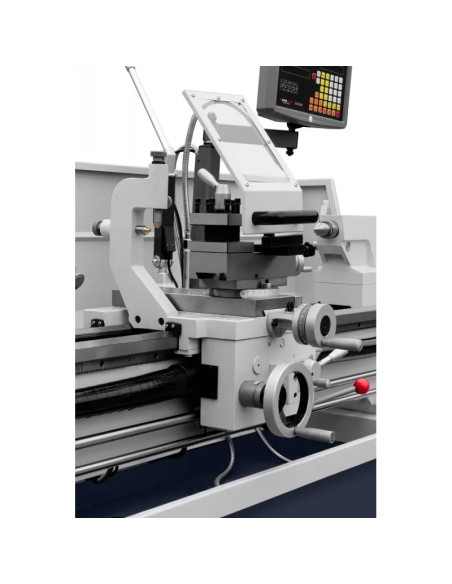

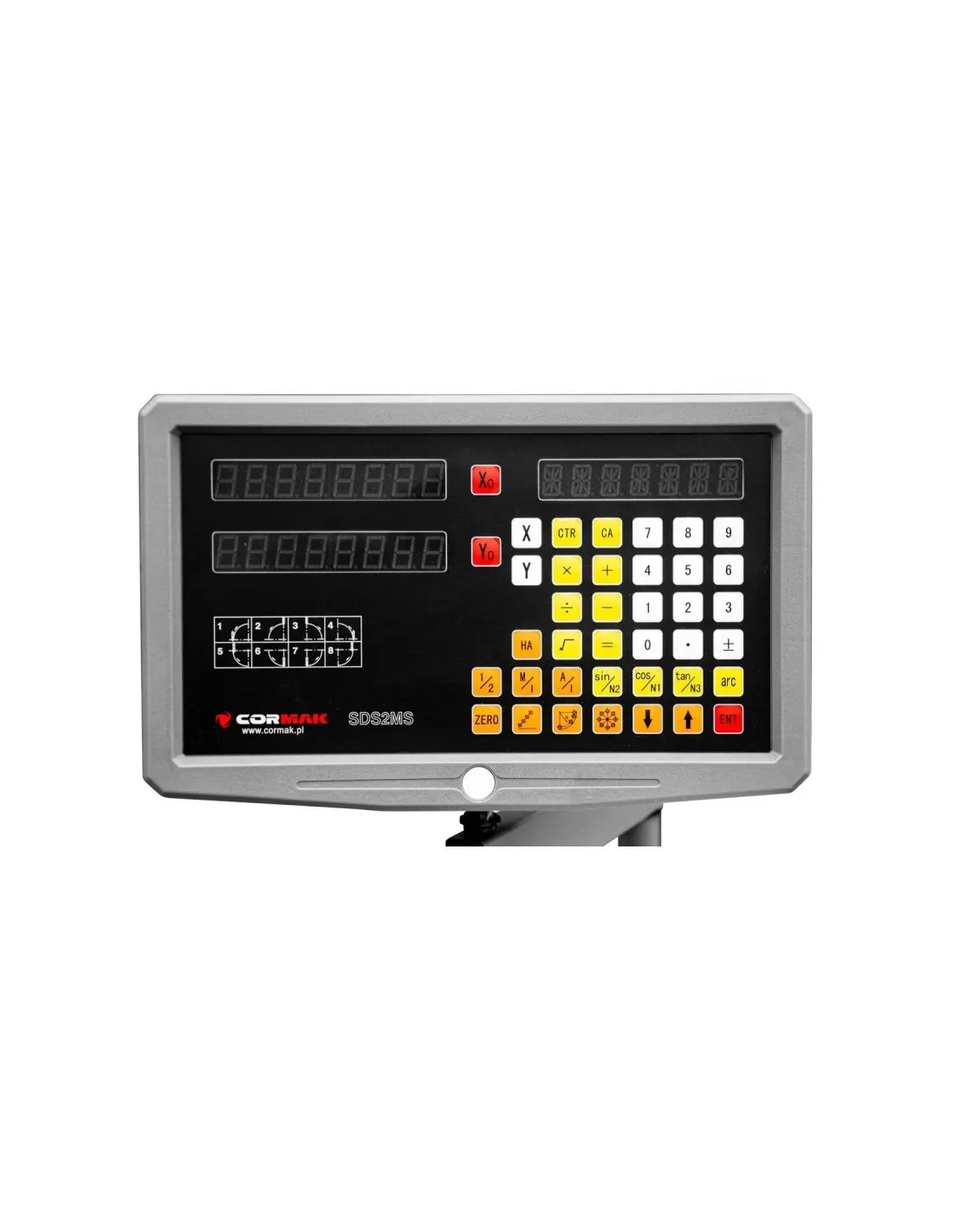

- Afisajul digital functioneaza pe 2 axe de miscare longitudinala si transversala a suportului. Semnalul electronic procesat de la riglele optice afiseaza valorile obtinute din miscarile de-a lungul axelor pe un ecran digital.
- Strungul este echipat cu un sistem de rulmenti al axului de inalta calitate si intarit.
- Rezultatele optime de lucru sunt asigurate de trecerea mare a axului de 55 mm, suportul de strunjire cu 3 falci de 200 mm si motorul puternic cu doua intervale de 2,0/2,4 kW.
- Roti dintate calite si slefuite in cutia de viteze a axului.
- Latimea adecvata a patului de 220 mm asigura conditii de lucru stabile si precise.

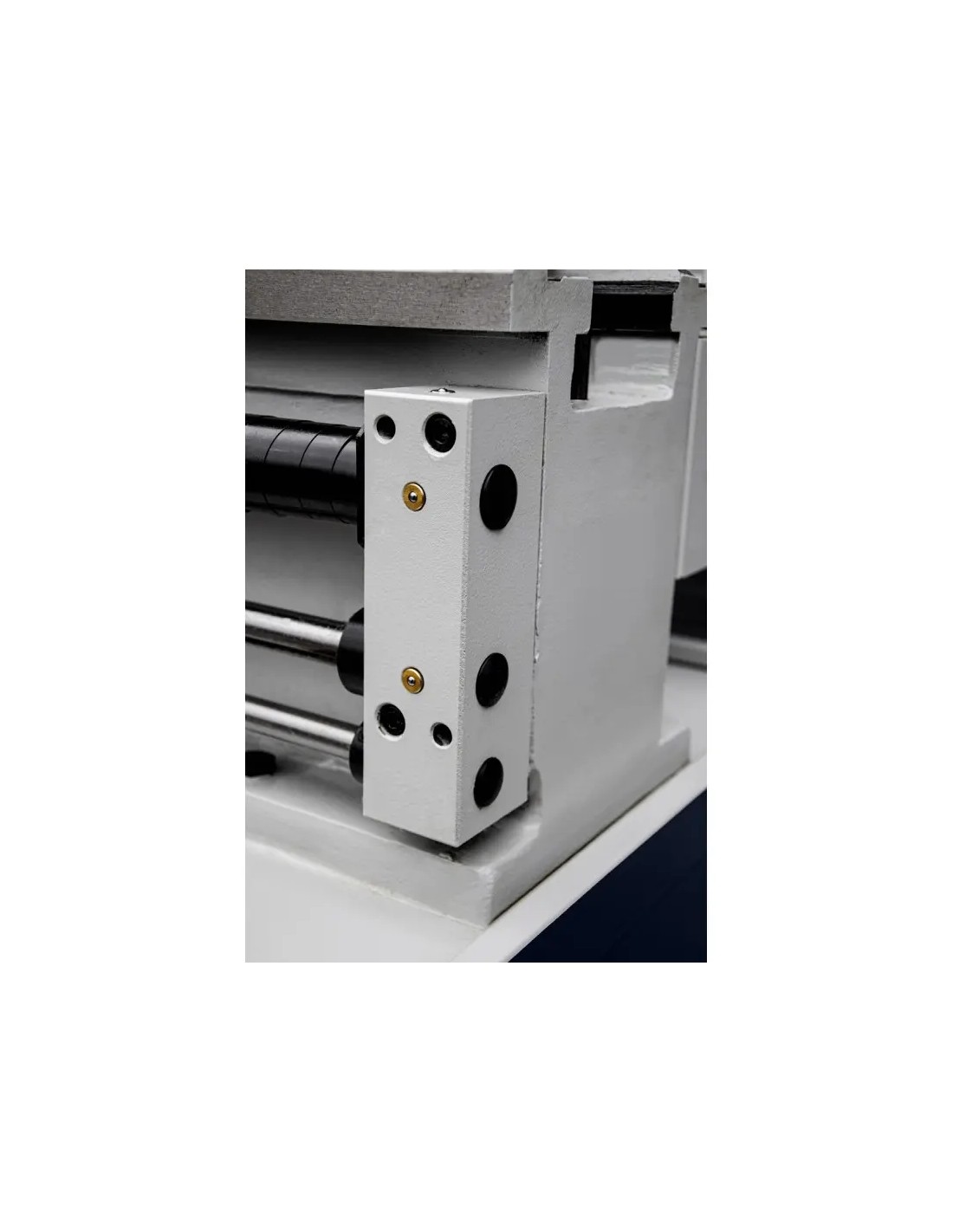

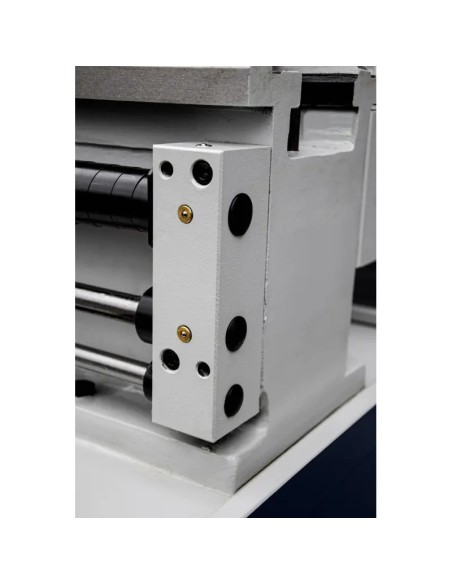

- Echipat cu surub de tractiune si ax de tractiune pentru filetare si avans automat longitudinal si transversal.

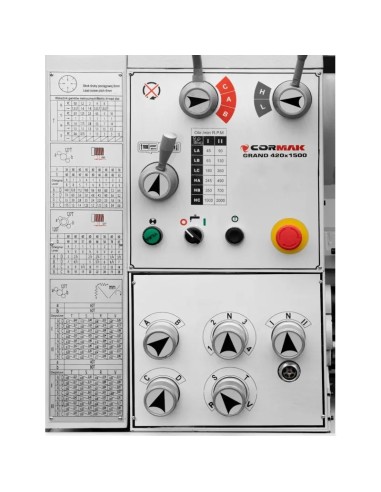

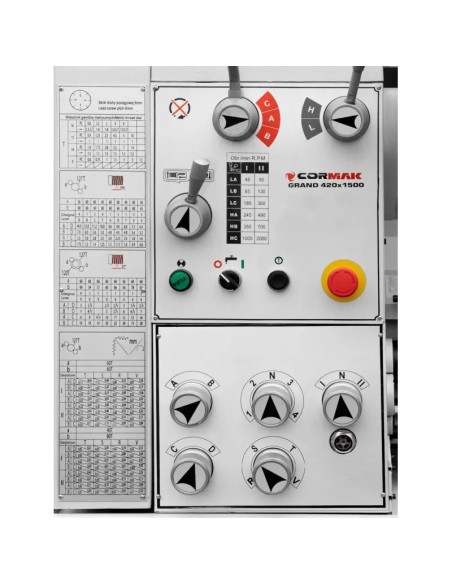

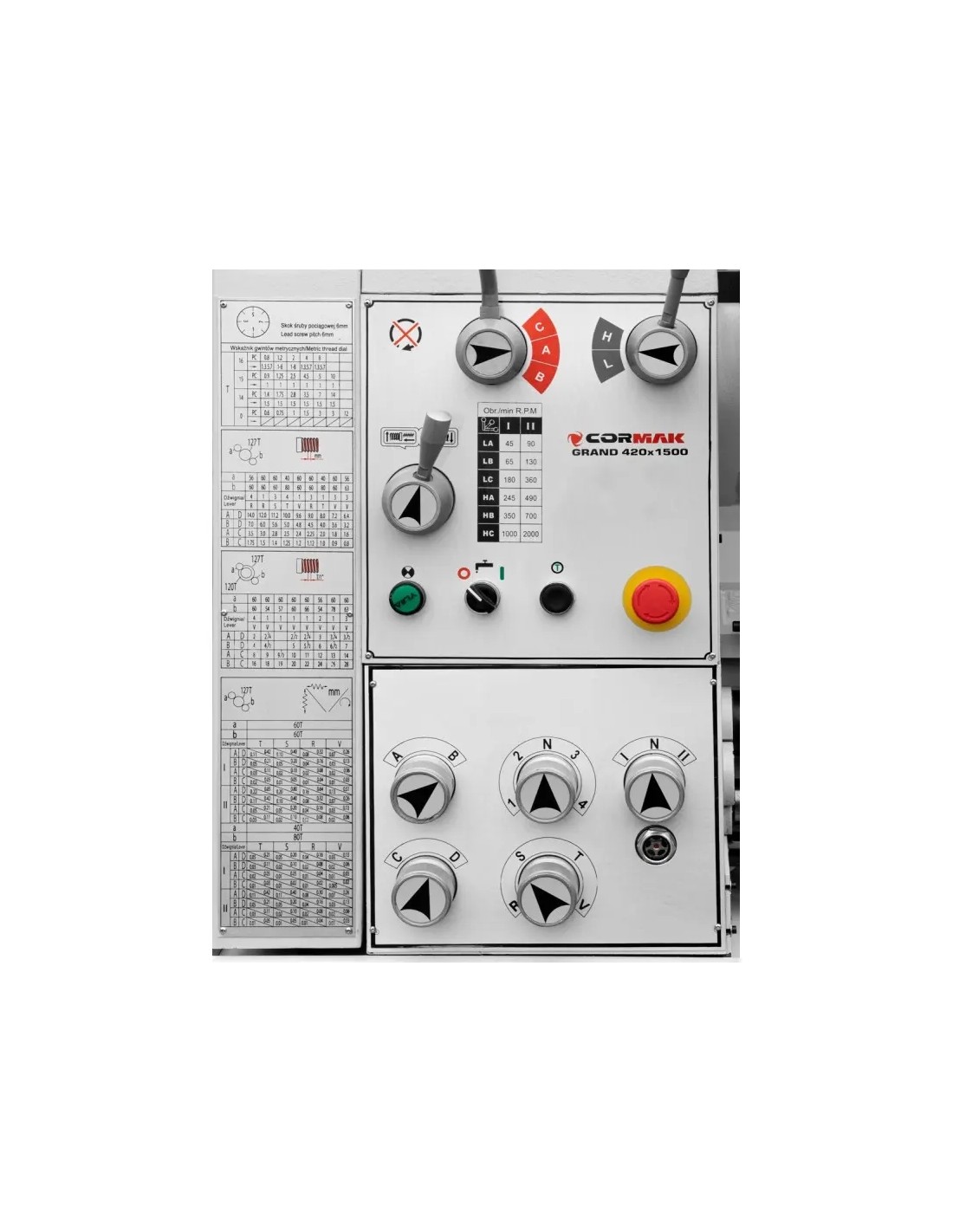

- Reglarea usoara a vitezei de rotatie a axului si a avansului automat de pe panoul de control ergonomic al cutiei de viteze. Blocarea selectiei avansului prin surub de tractiune sau cu axul.
- Cuplaj de suprasarcina reglabil pe axul de tractiune.
- Posibilitatea de a prelucra o gama larga de filete fara a fi necesara schimbarea rotilor de schimb in cutie. Gama larga de filete strunjite: metric (26) 0,4 - 7 mm, toli (34) 4-56 T.P.I. Strunjirea filetelor drepte si stangi.

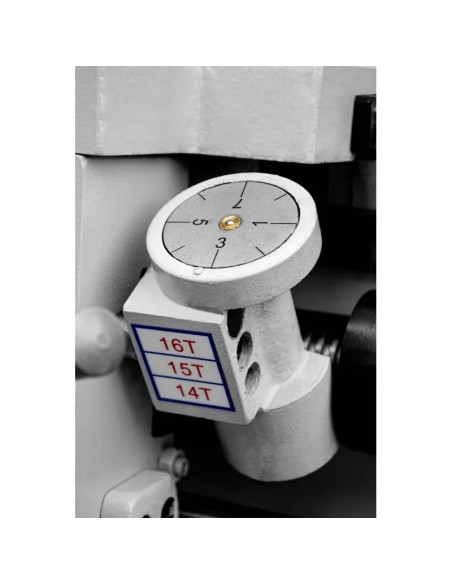

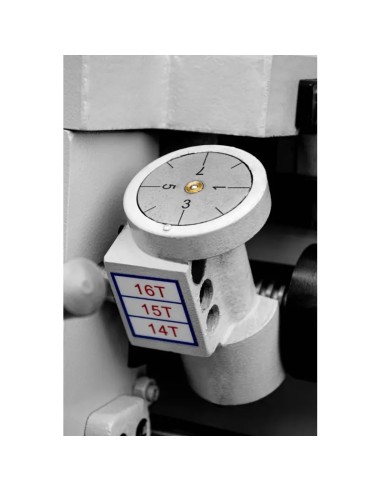

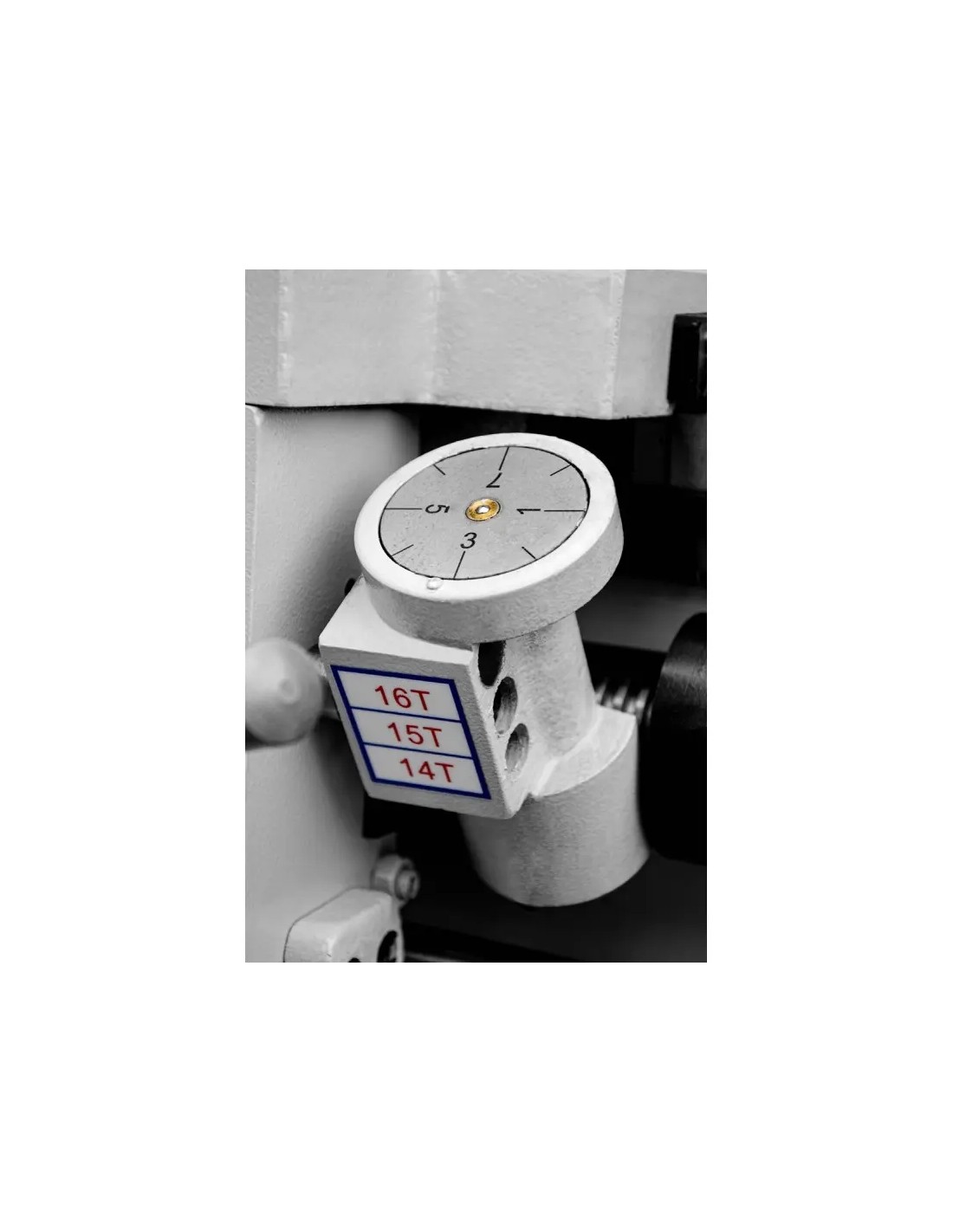

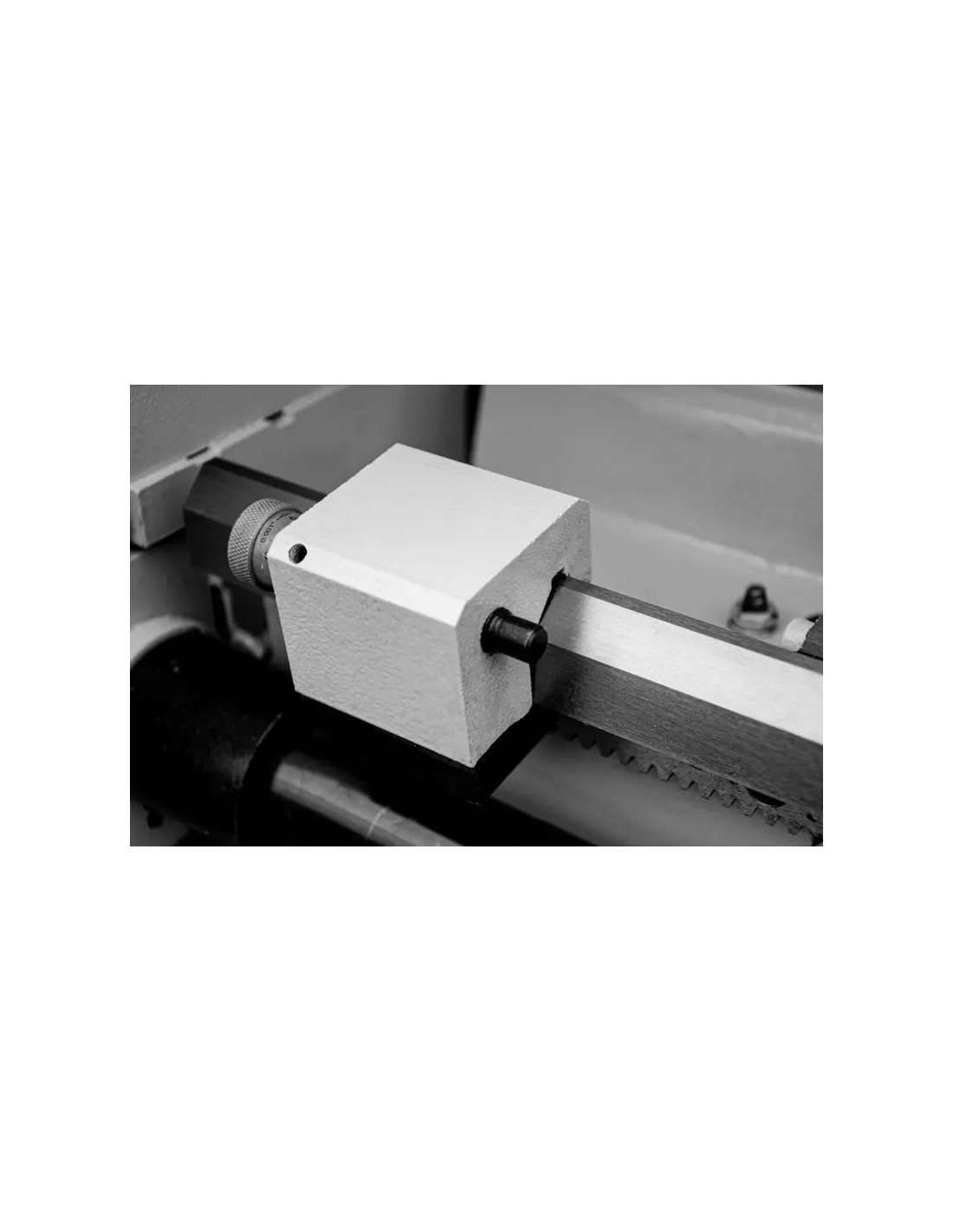

- Ceas pentru strunjirea filetelor destinat numararii precise a spirelor. Functia economiseste timp, permitand in cateva treceri desurubarea piulitei surubului de tractiune si revenirea rapida si manuala a suportului la pozitia initiala.
- Sistem central de comutare a avansurilor, surub de tractiune si ax de tractiune pentru filetare.
- Patul strungului este extrem de rezistent la torsiune si nu vibreaza, indeplinind astfel conditia de baza pentru strunjirea precisa.
In plus, set complet de cutite 20 x 20 mm 7 bucati si punct rotativ MK4

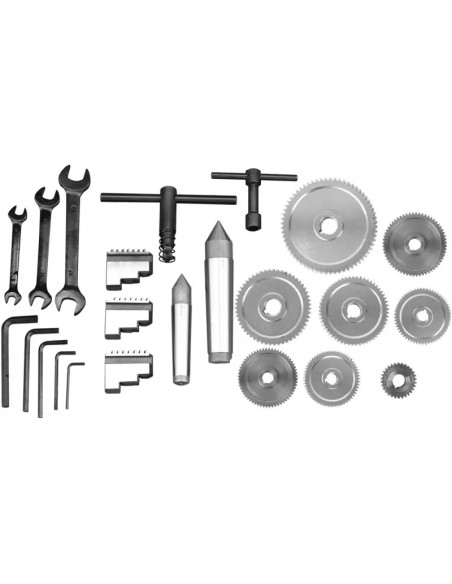

Echipament:

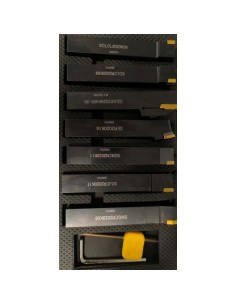

- Set de cutite de strunjire 20x20 7 buc (cu placa detasabila)
- Punct rotativ de precizie MK4
- Afisaj digital pe 2 axe SDS2-MS (rigla optica)

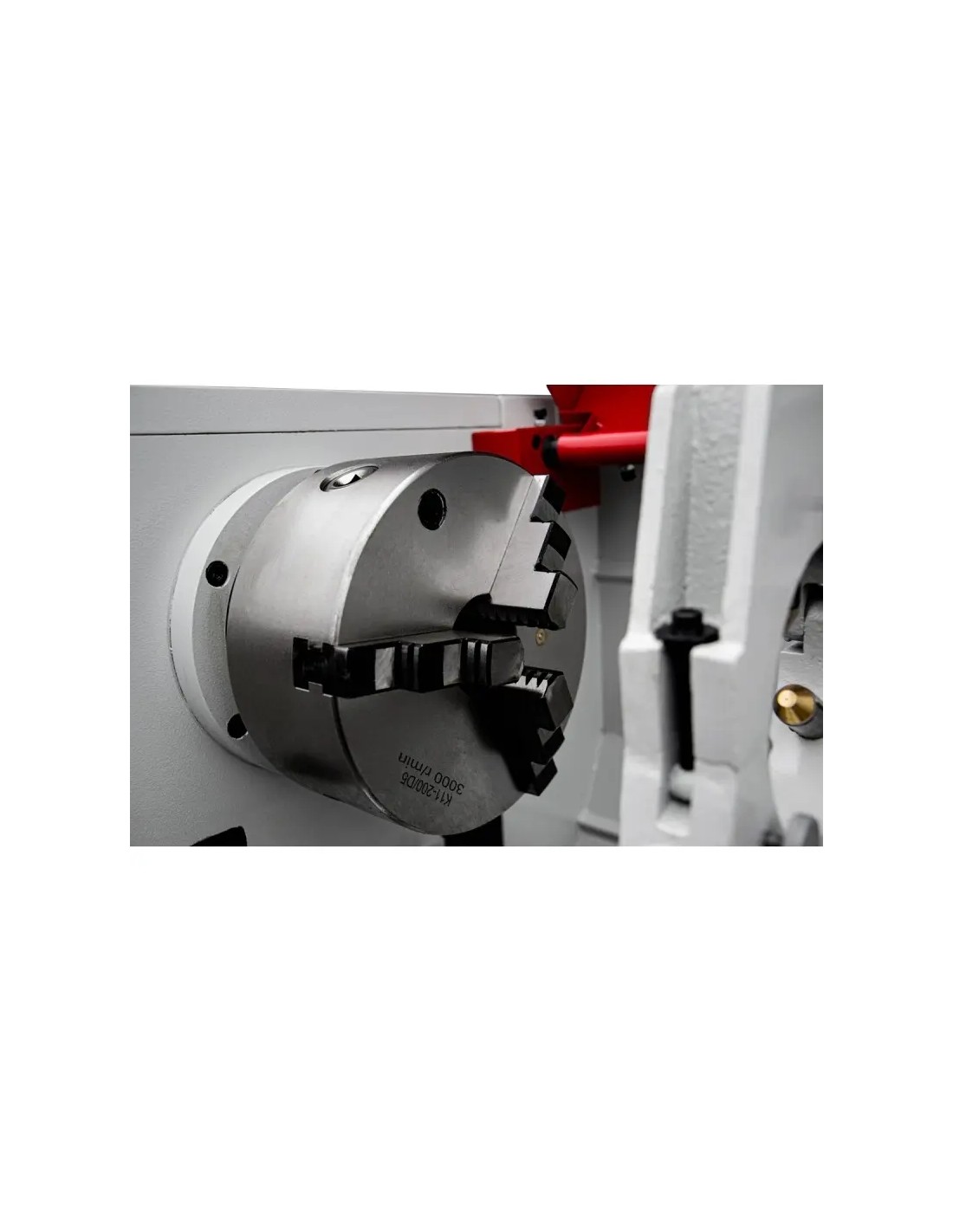

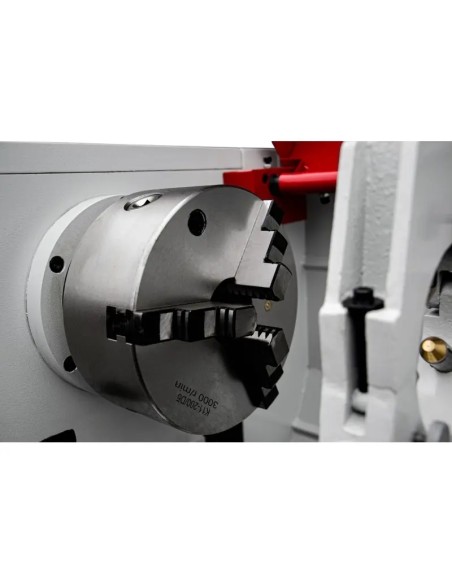

- Suport de strunjire cu 3 falci de 200 mm + falci stanga si dreapta (complet)

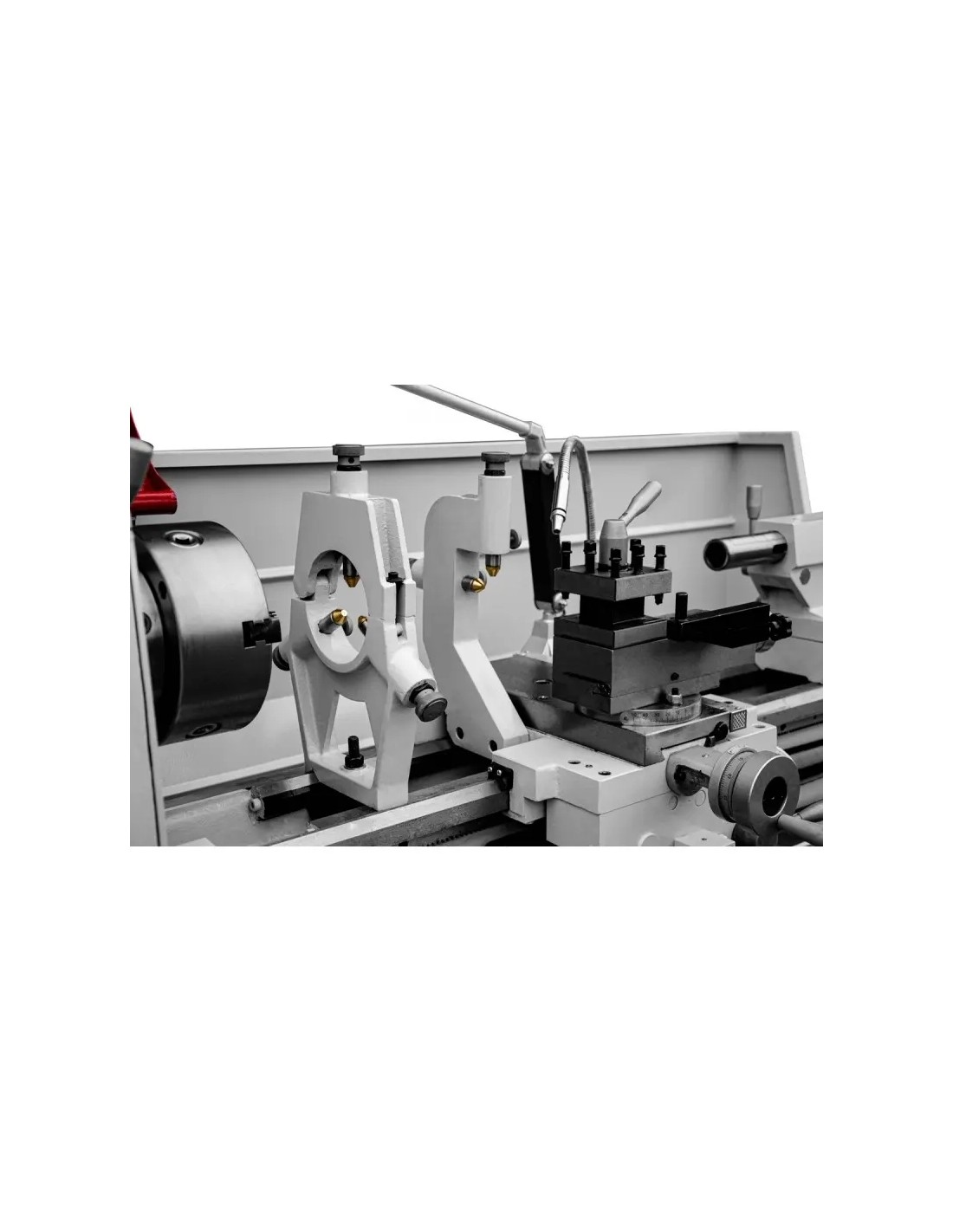

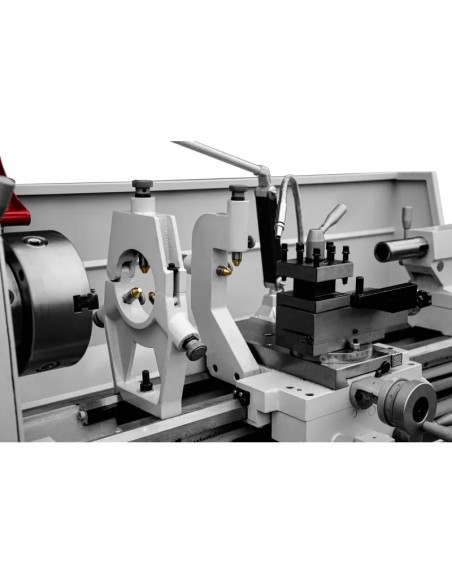

- Suport fix
- Suport mobil
- Punct fix MK4 - 2 buc.
- Bucsa de reductie ax MK6/MK4

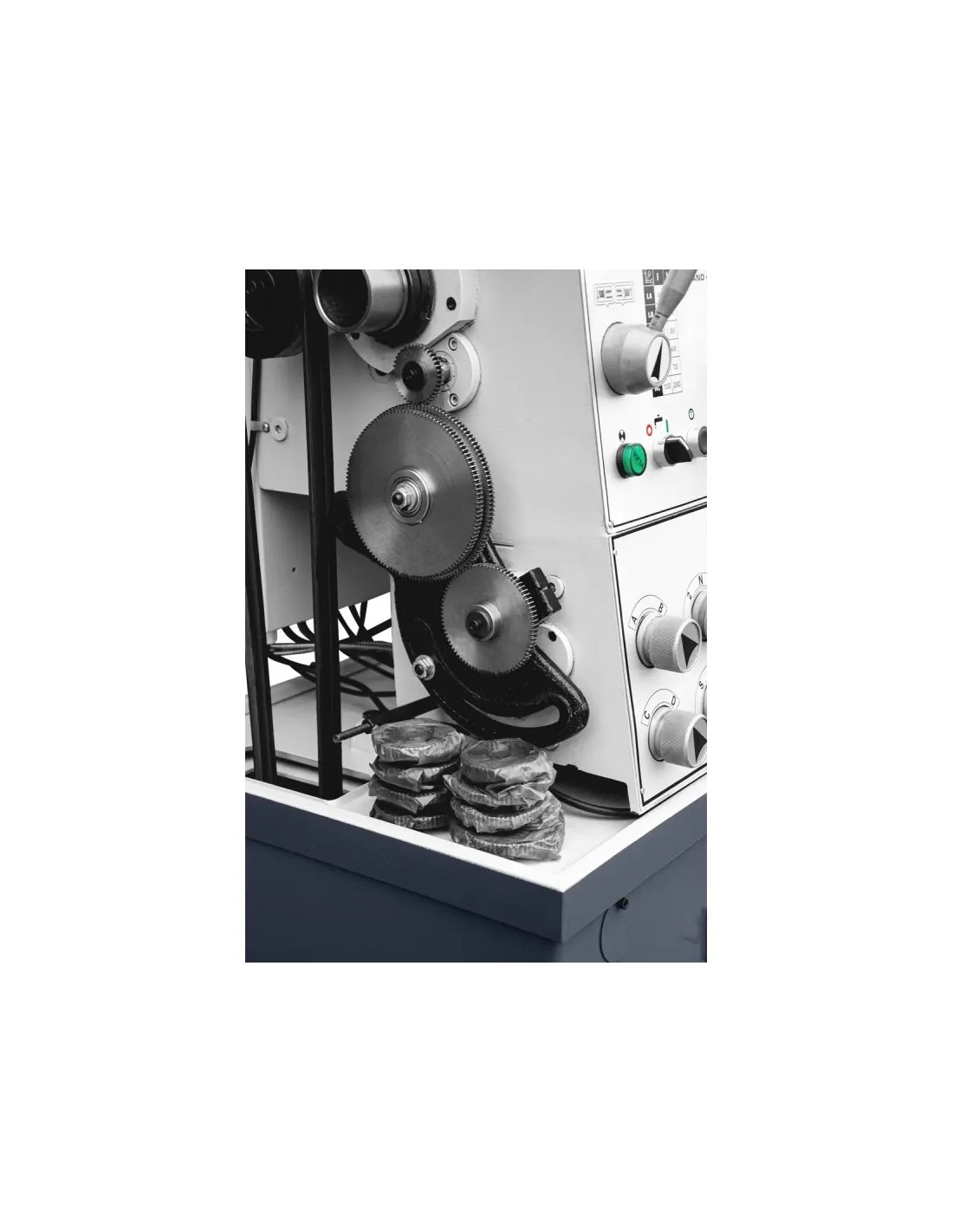

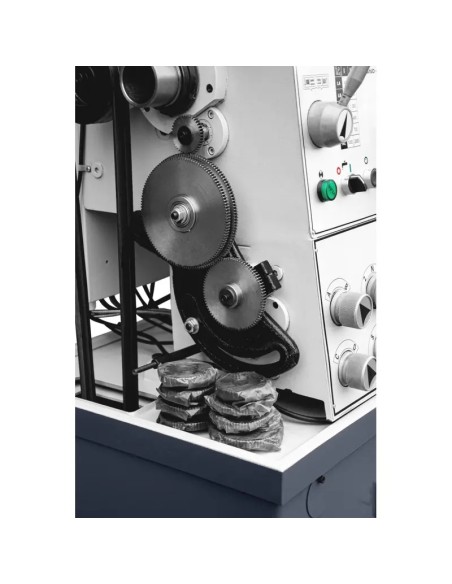

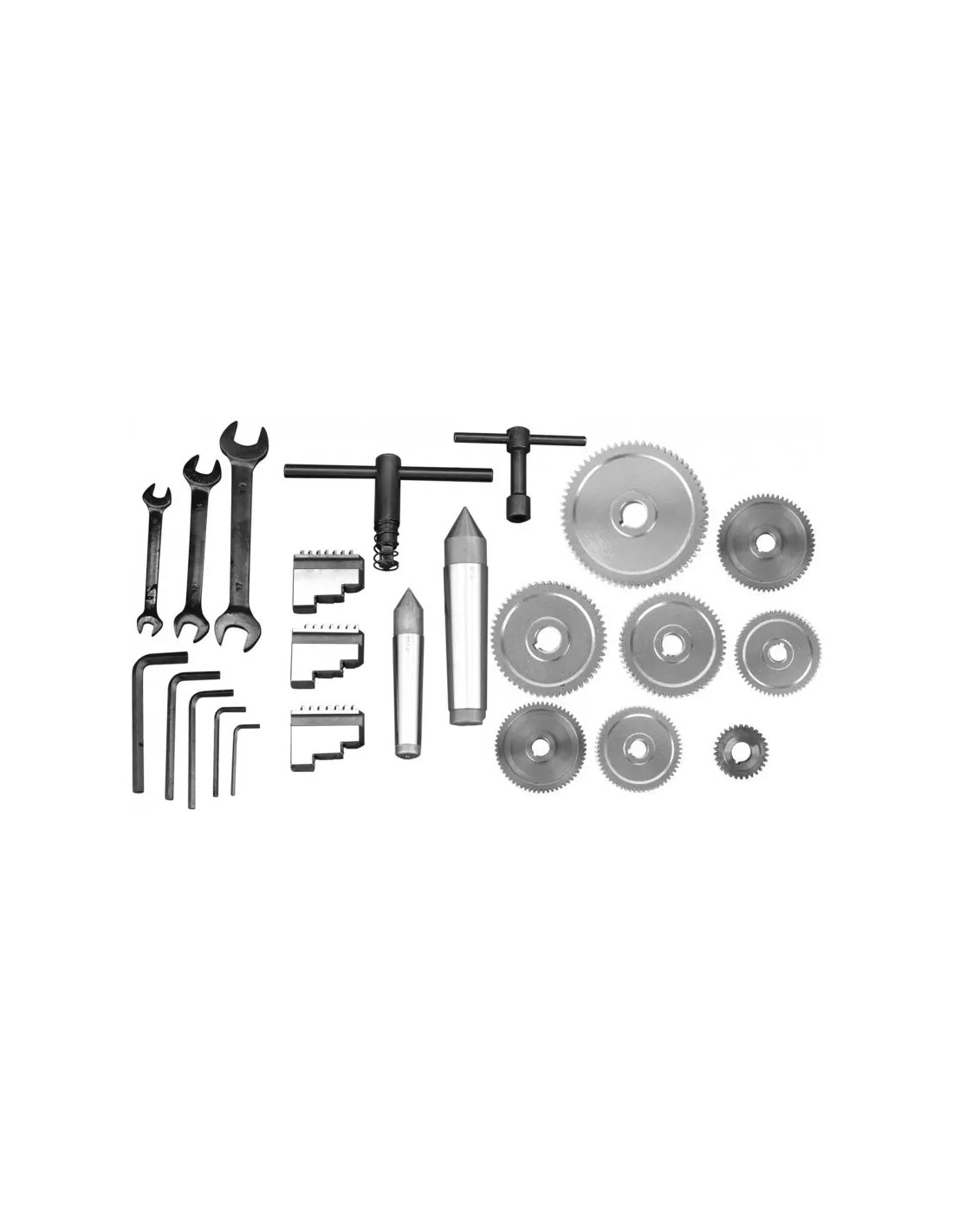

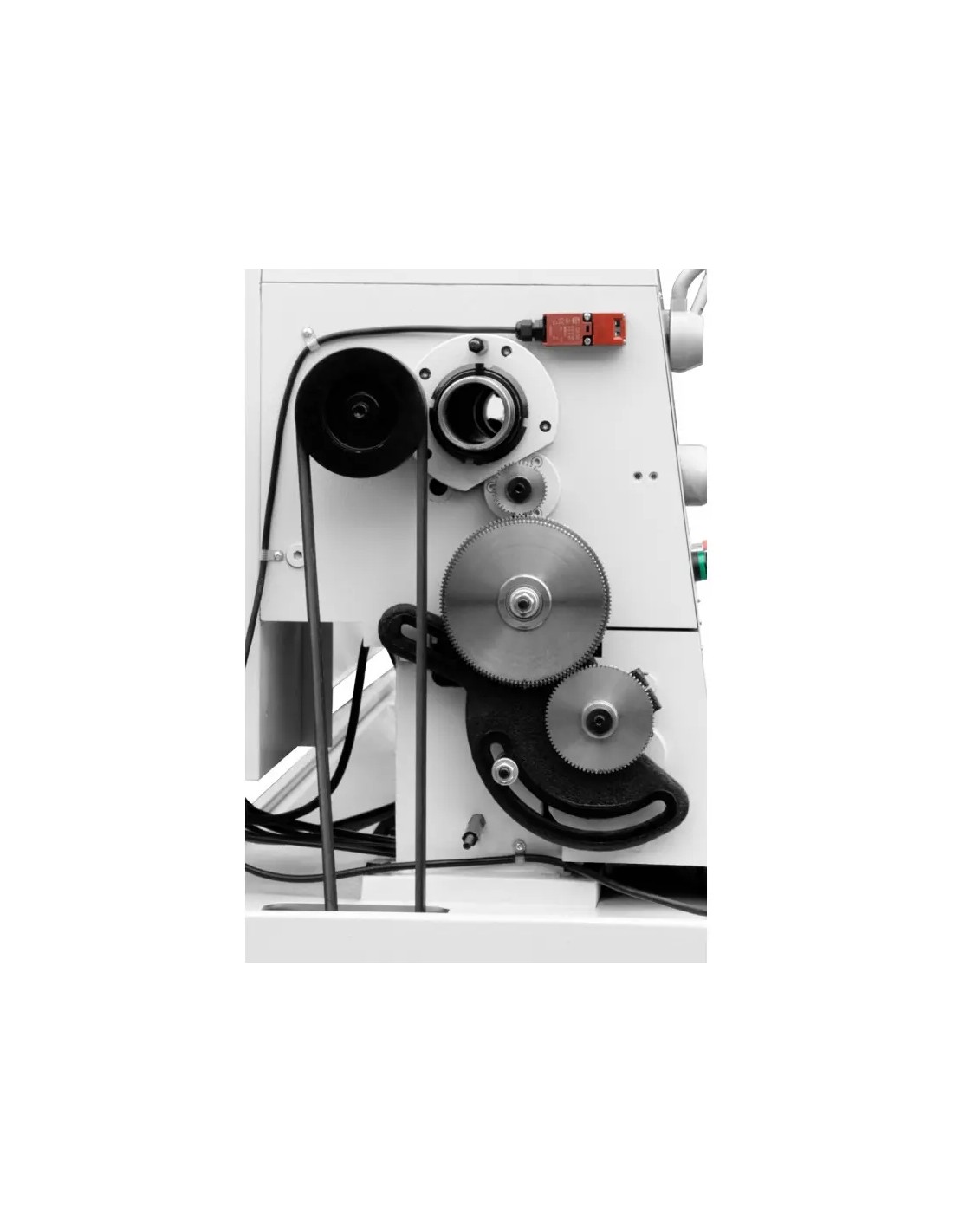

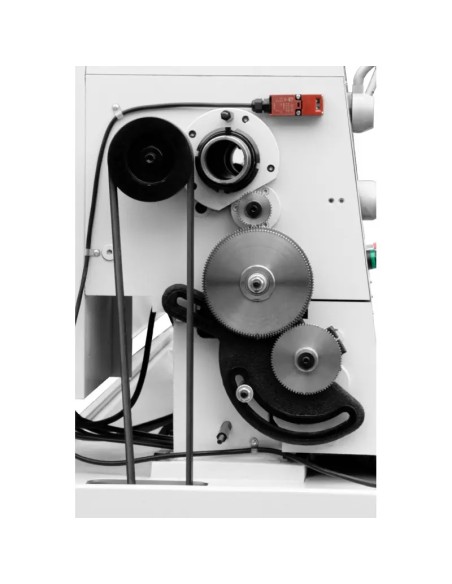

- Roti de schimb - 1 set.
- Sistem de racire
- Iluminare de lucru
- Ungator
- Cheie pentru suport si suport de strunjire
- Set de unelte de intretinere
- Protectii de siguranta conforme cu normele CE
- Manual de utilizare in limba poloneza
- Declaratie de conformitate CE
Echipament optional
- Suport de strunjire cu 4 falci de 200 mm + disc de prindere de 200 mm

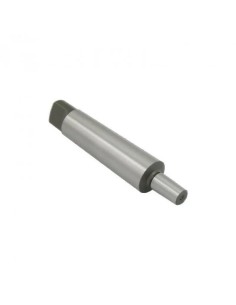

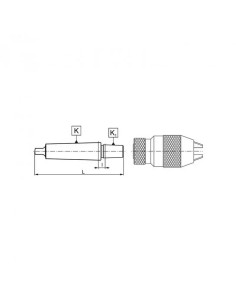

- Mandrina de gaurit MK4/B16

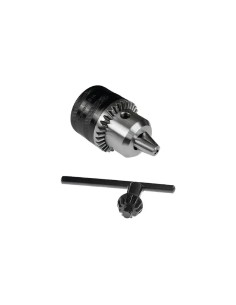

- Mandrina de gaurit B16 3-16mm
- Set de burghie cobalt HSS-CO5 / 1-13mm
- Ulei emulsionant, lichid de racire pentru prelucrarea metalelor ES-12 1L
