Centre de prelucrare (strung cu freza)
| Setul contine 11 cutite 12x12mm: DIN 4971R DIN 4975 DIN 4980L DIN 4972R DIN 4976 DIN 4980R DIN 4973R DIN 4977R DIN 4981R DIN 4974R DIN 4978R |  |
| | Centru rotativ strung cu rulment MK-2 Prindere masina MK: MK2 |
| STRUNG | |

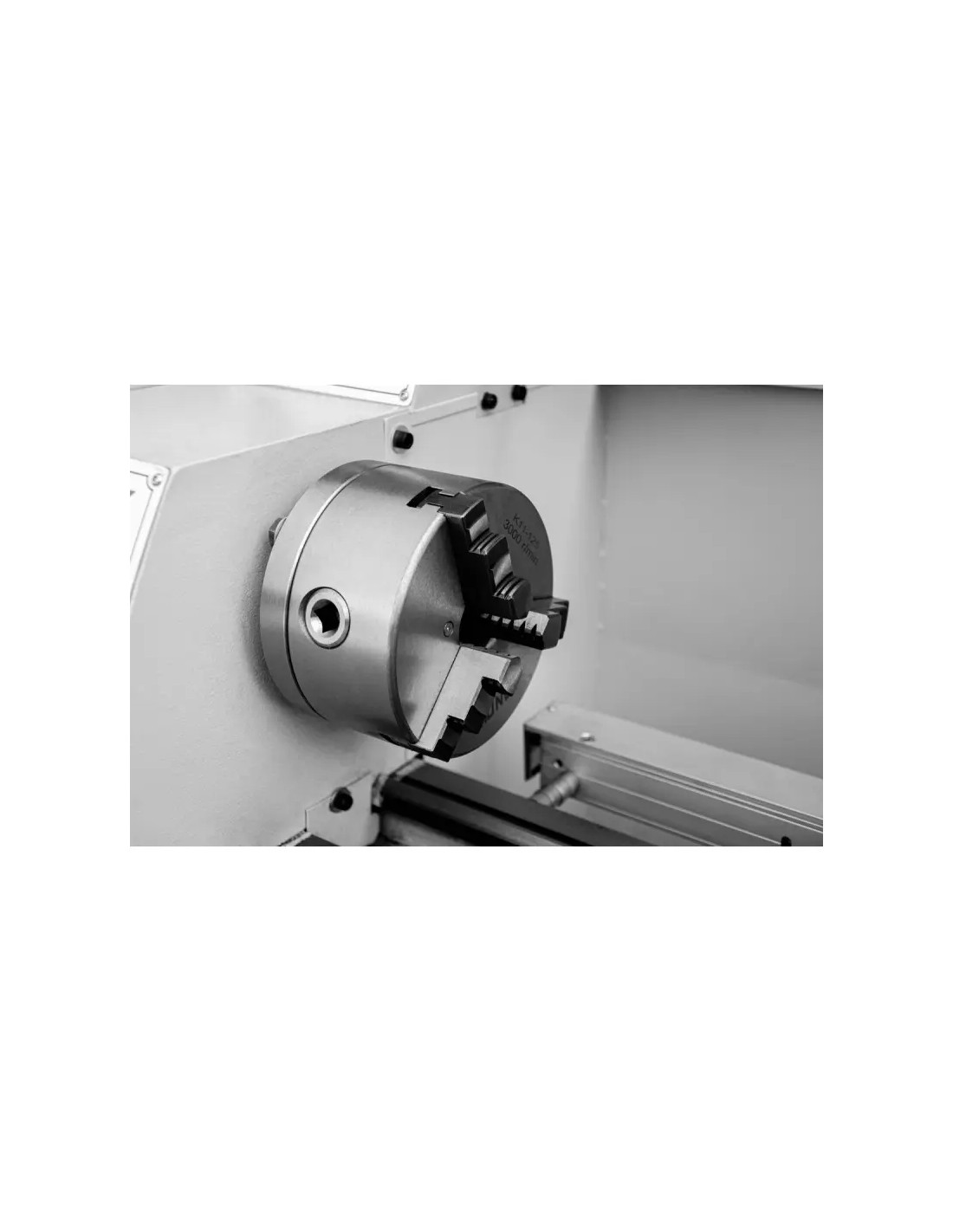

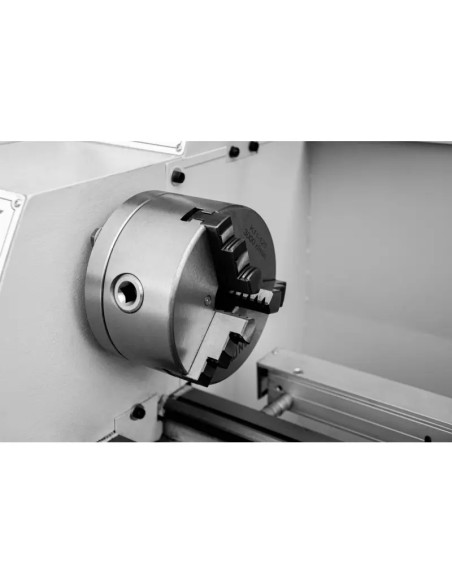

| Mandrina cu 3 falci | 125 mm |
| Diametru de strunjire peste pat | 250 mm |
| Diametru de strunjire peste suport | 150 mm |
| Distanta intre centre | 750 mm |

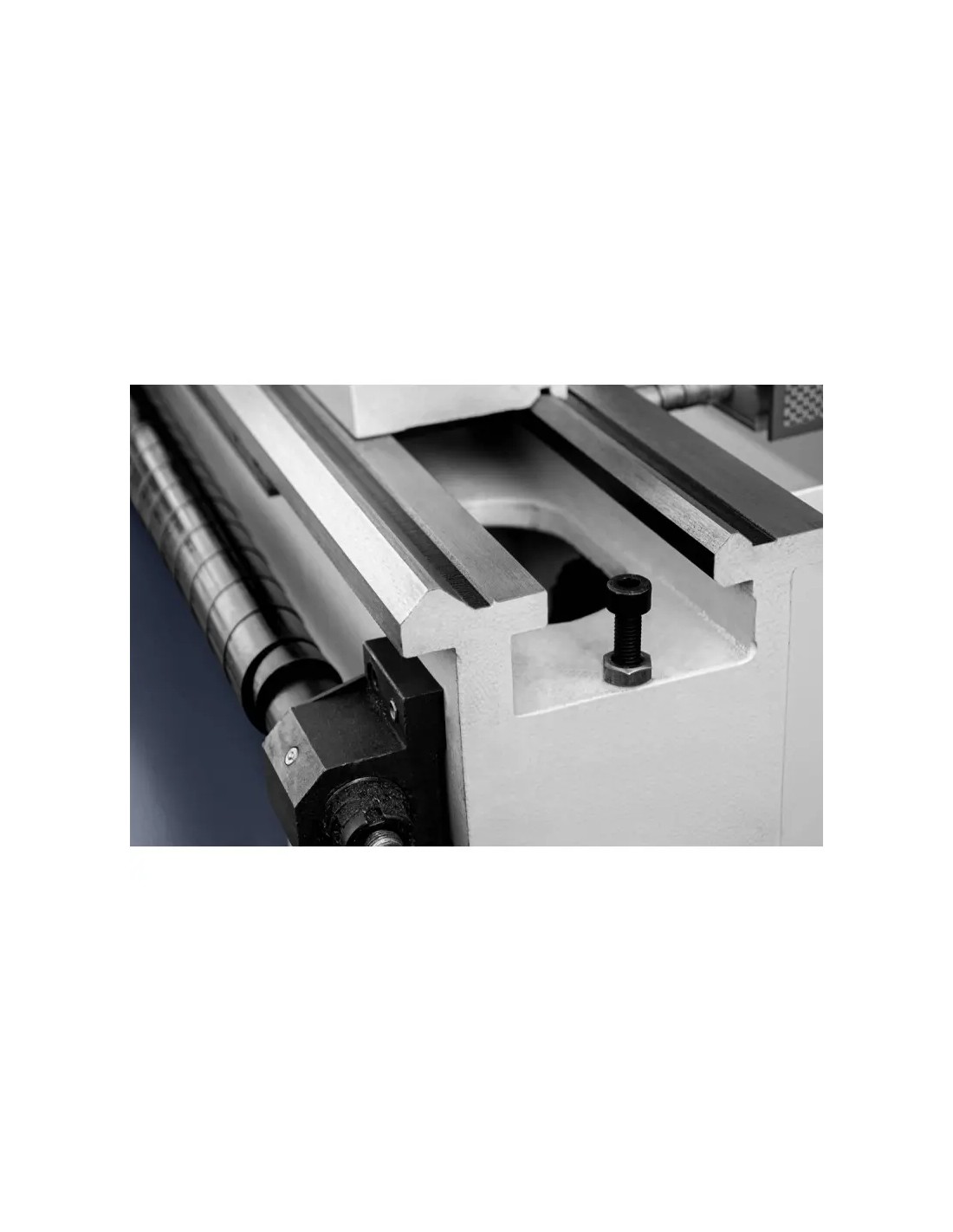

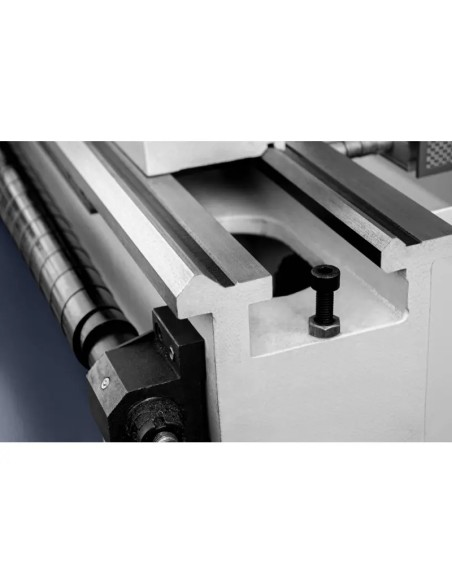

| Latimea patului | 135 mm |
| Trecerea axului | 29 mm |
| Conul axului | MK4 |
| Reglarea vitezei axului | Continua (2 intervale) |
| Viteza axului | 50-1125 | 100-2250 rot/min |
| Numar si interval filete metrice | (18) 0,2-3,5 mm/rot. |
| Numar si interval filete inch | (21) 8-56 tpi |
| Numar si interval avansuri longitudinale | (6) 0,07-0,4 mm/rot. |

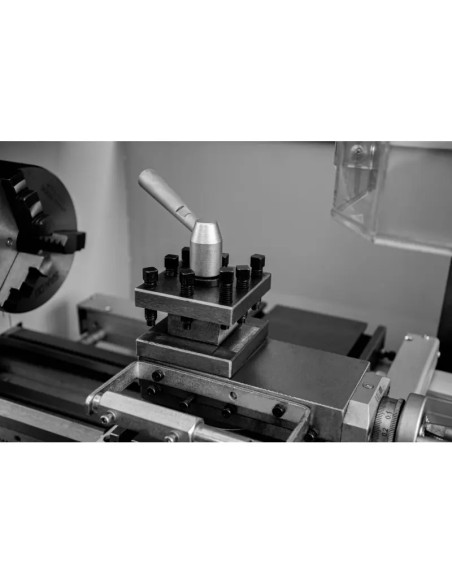

| Dimensiuni suport strung: | 65 x 65 x 20 mm |
| Dimensiune maxima unealta: | 12 x 12 mm |

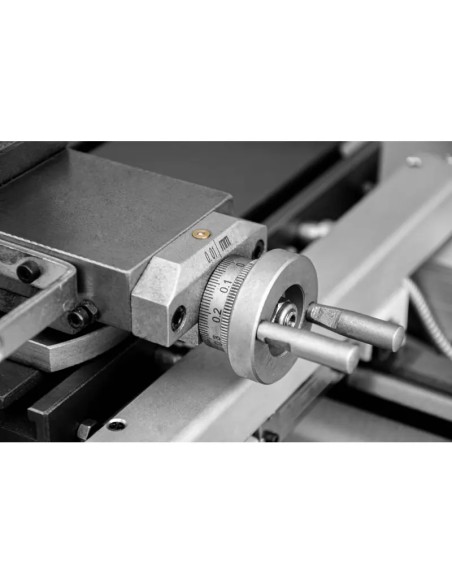

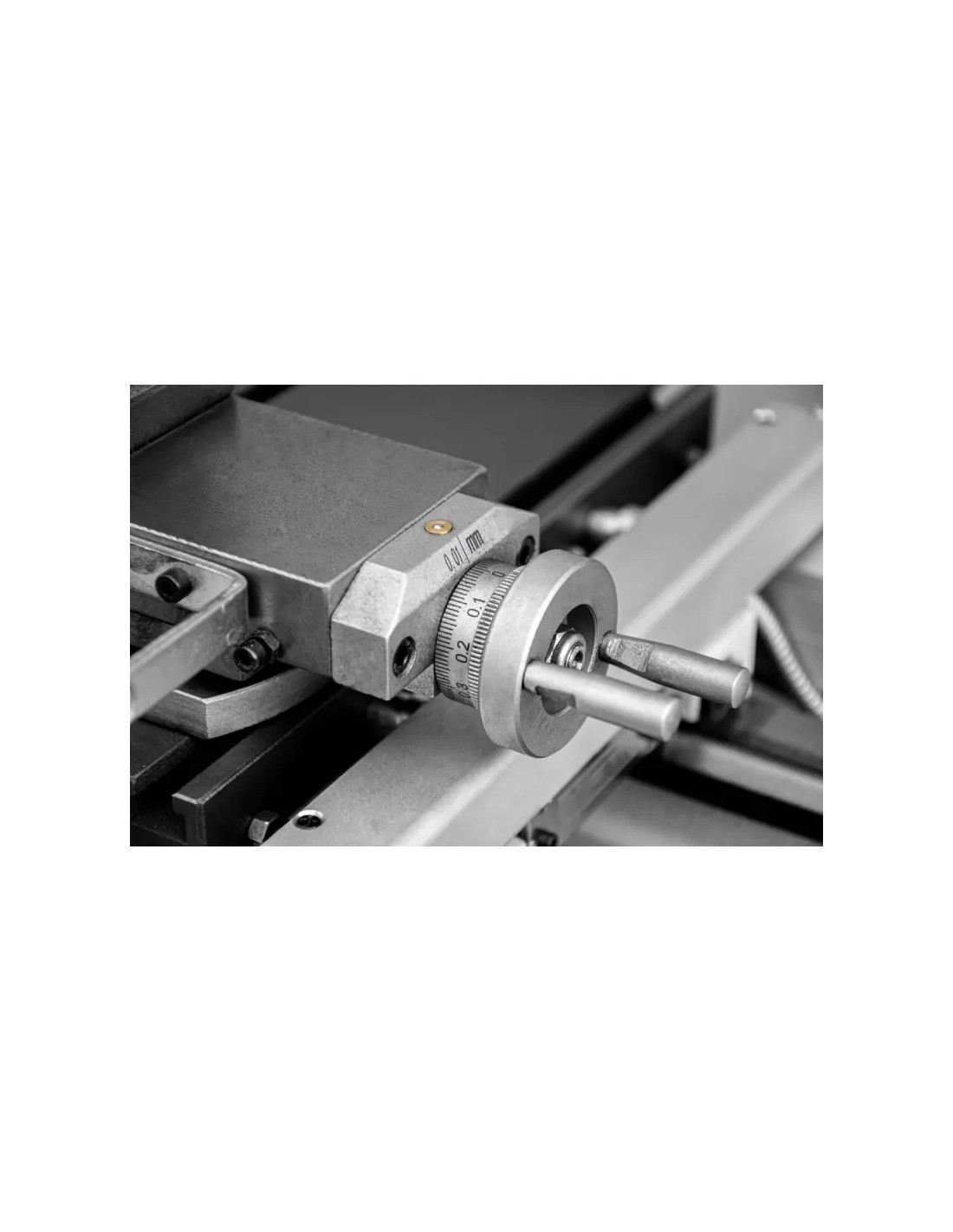

| Interval miscare sanie superioara | 70 mm |
| Interval miscare transversala | 130 mm |
| Interval miscare longitudinala | 630 mm |

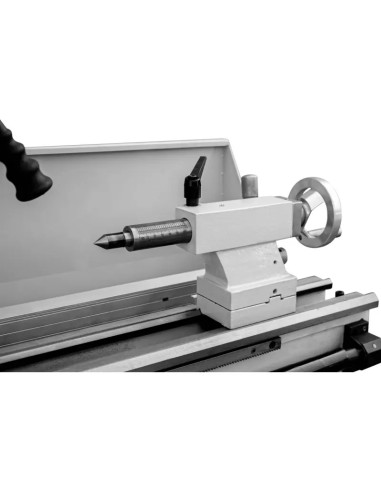

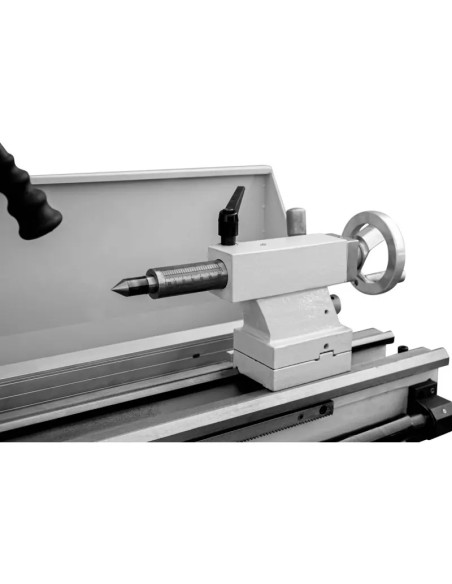

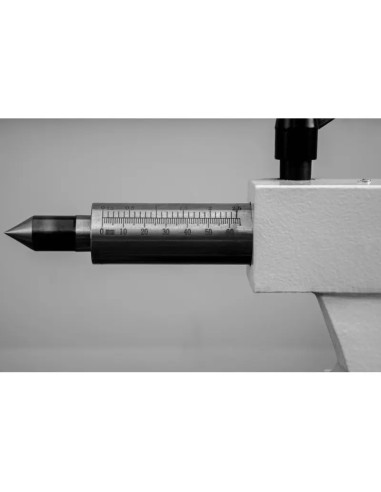

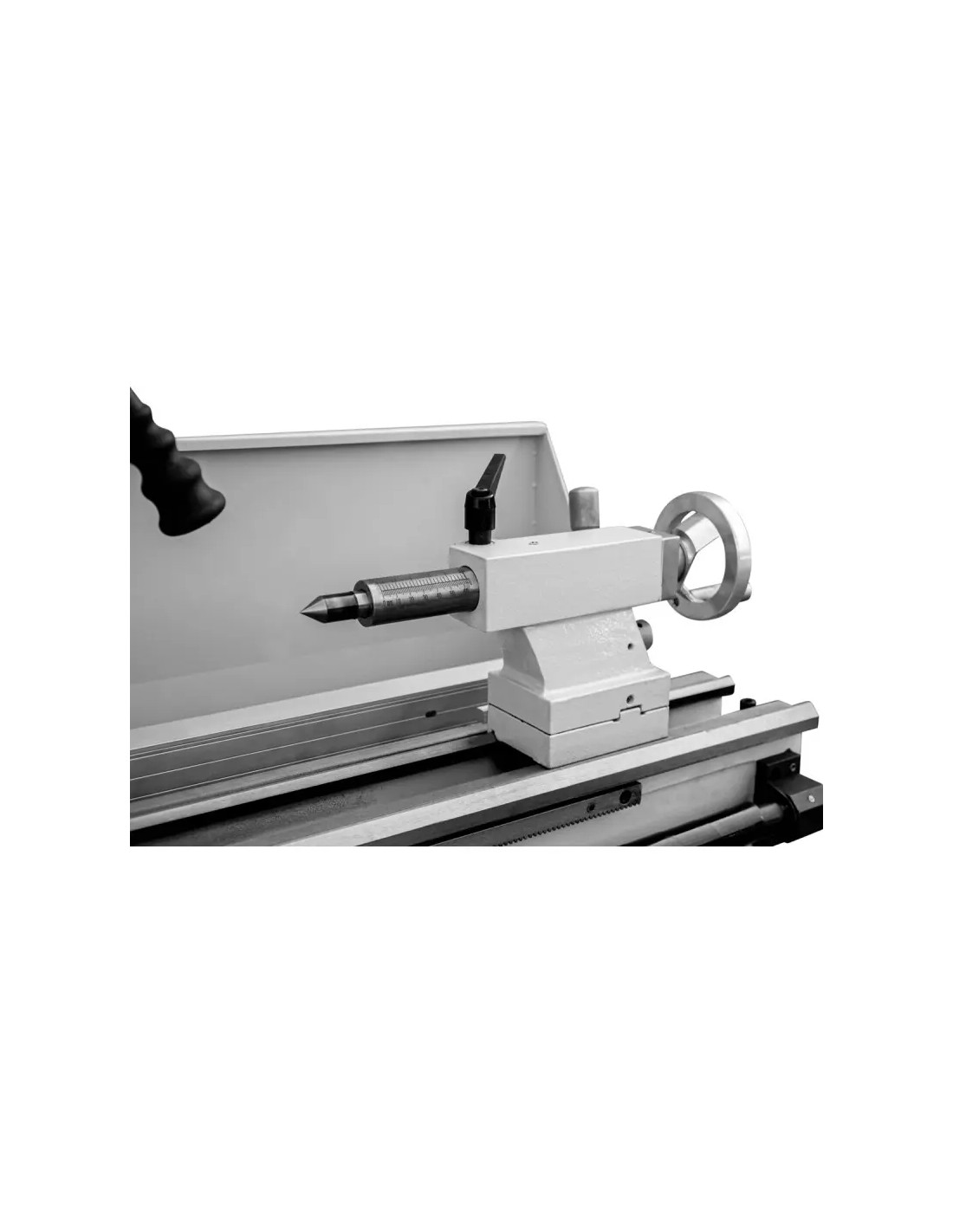

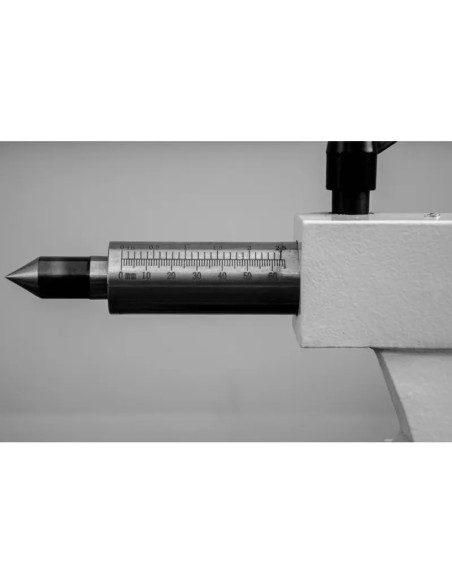

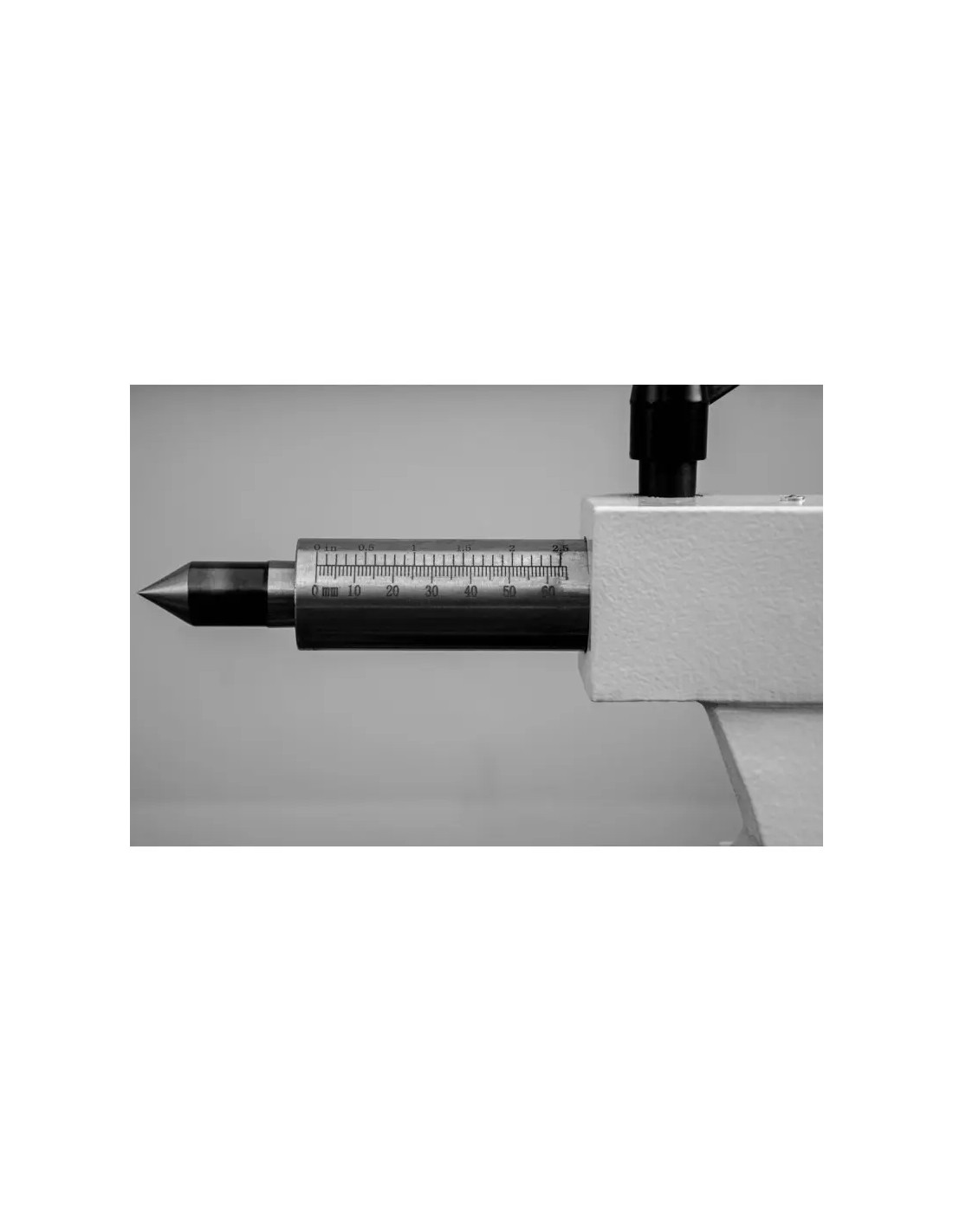

| Diametru manson coada | 30 mm |
| Extensie manson coada | 70 mm |
| Con coada | MK2 |
| Putere motor / tensiune alimentare S1/S6 | 0,75/0,9 kW / 230 V |
| FREZA | |
| Diametru maxim de gaurire | 16 mm |
| Con ax pinola | MK2 |
| Extensie pinola ax | 50 mm |
| Inclinare cap: | -90° - +90° |
| Distanta varf ax de coloana | 170 mm |

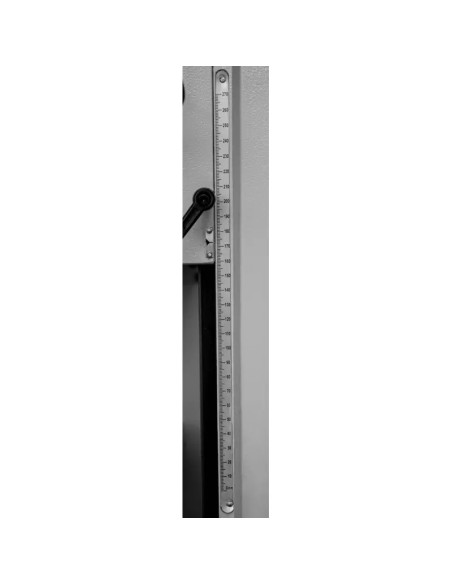

| Distanta varf ax de masa | 43 - 250 mm |
| Interval viteza ax | 50 - 2250 rot/min |
| Dimensiune si numar canale T | 8 mm/2 |
| Putere motor / tensiune alimentare | 0,6 kW / 230V |
| PARAMETRI GENERALI | |
| Dimensiuni DxSxI | 1350 x 580 x 1630 mm |
| Greutate | 230 kg |
Descrierea masinii

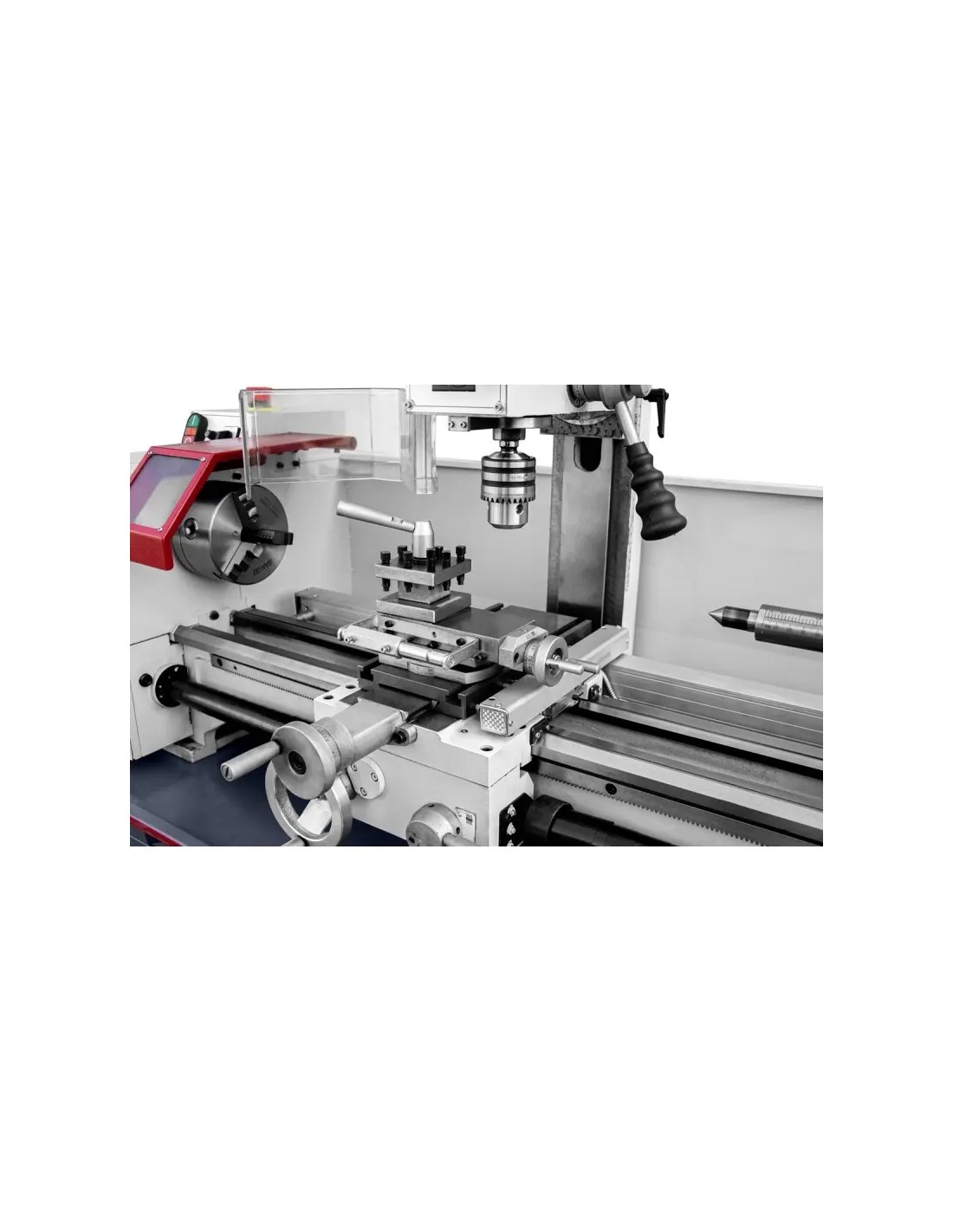

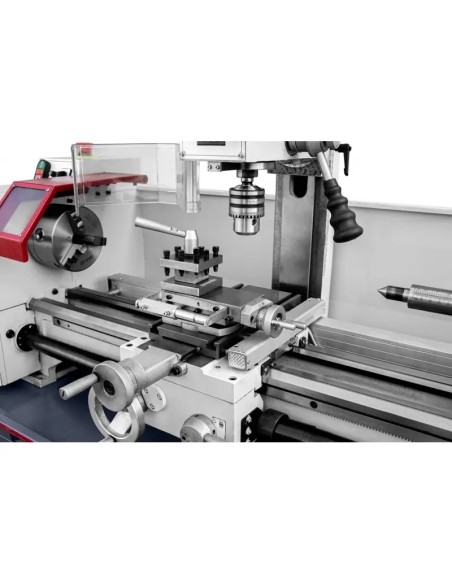

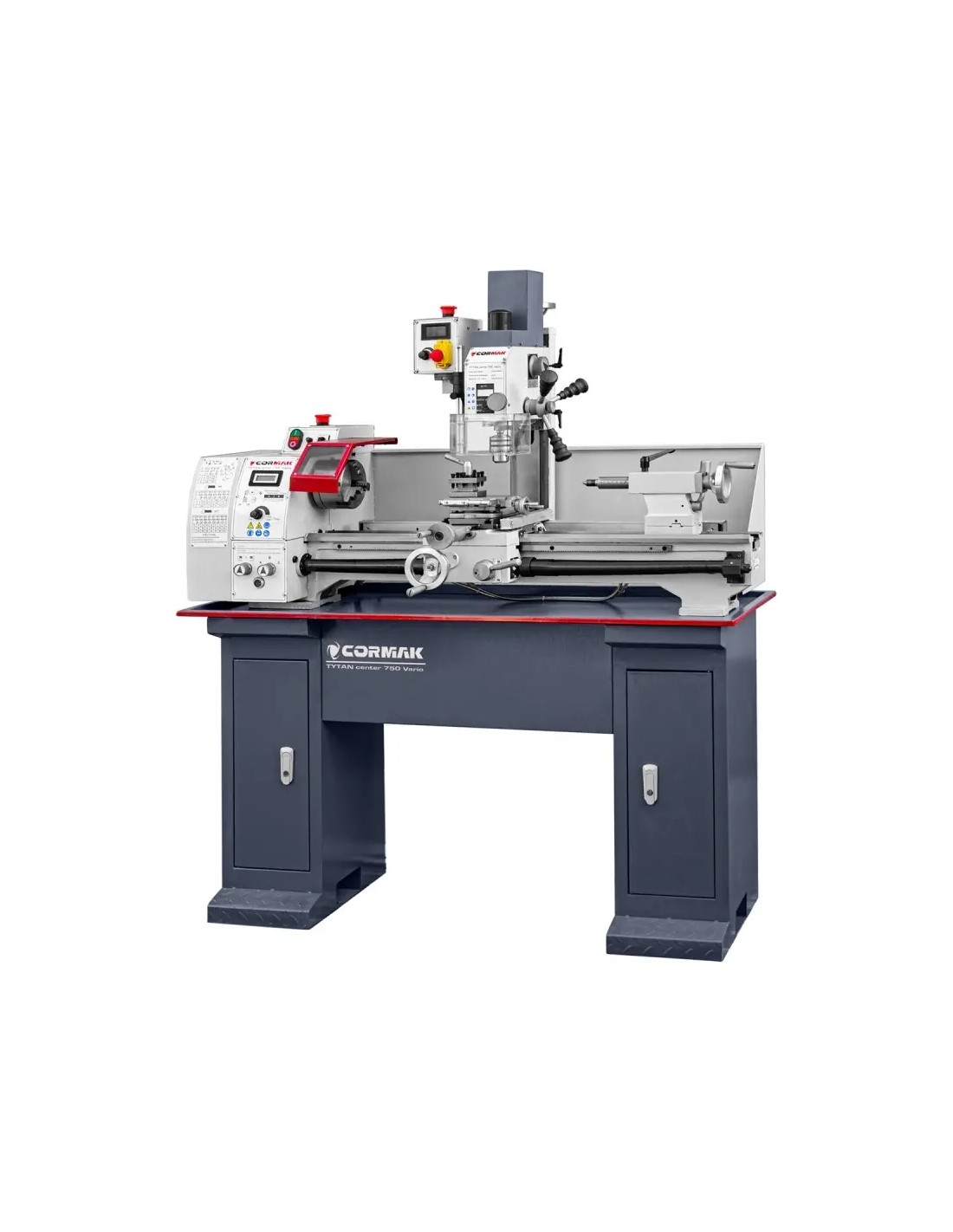

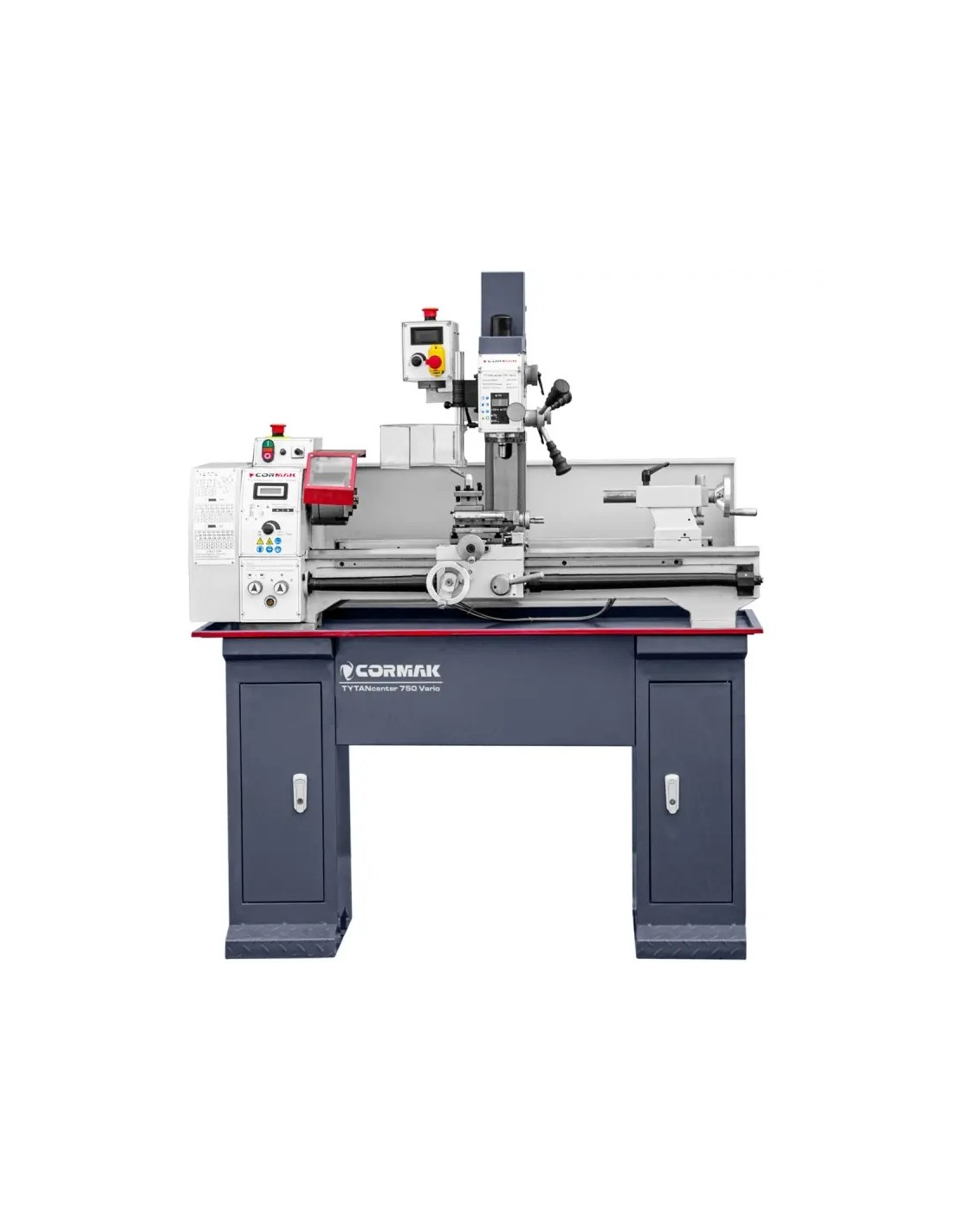

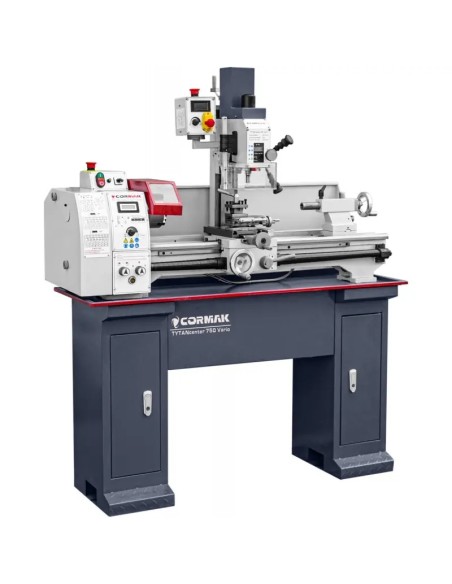

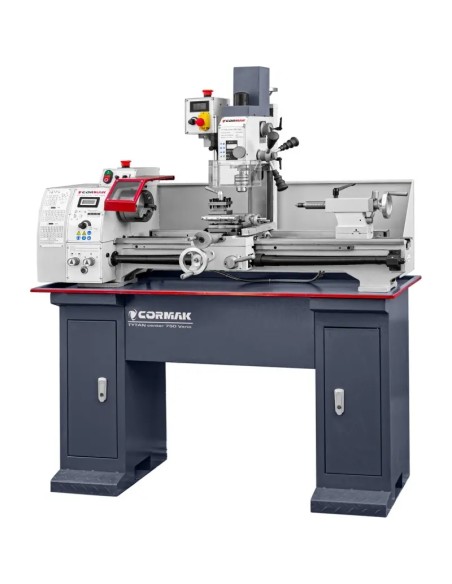

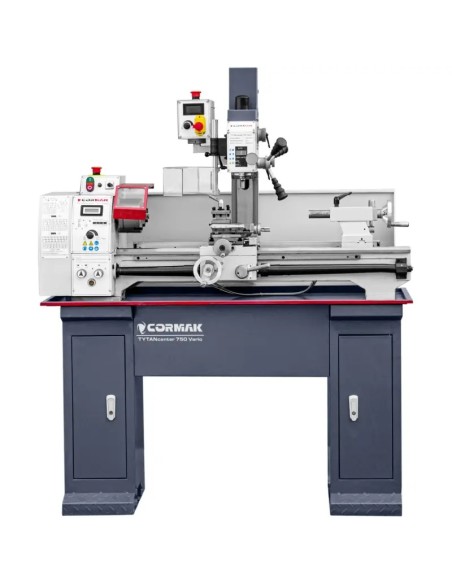

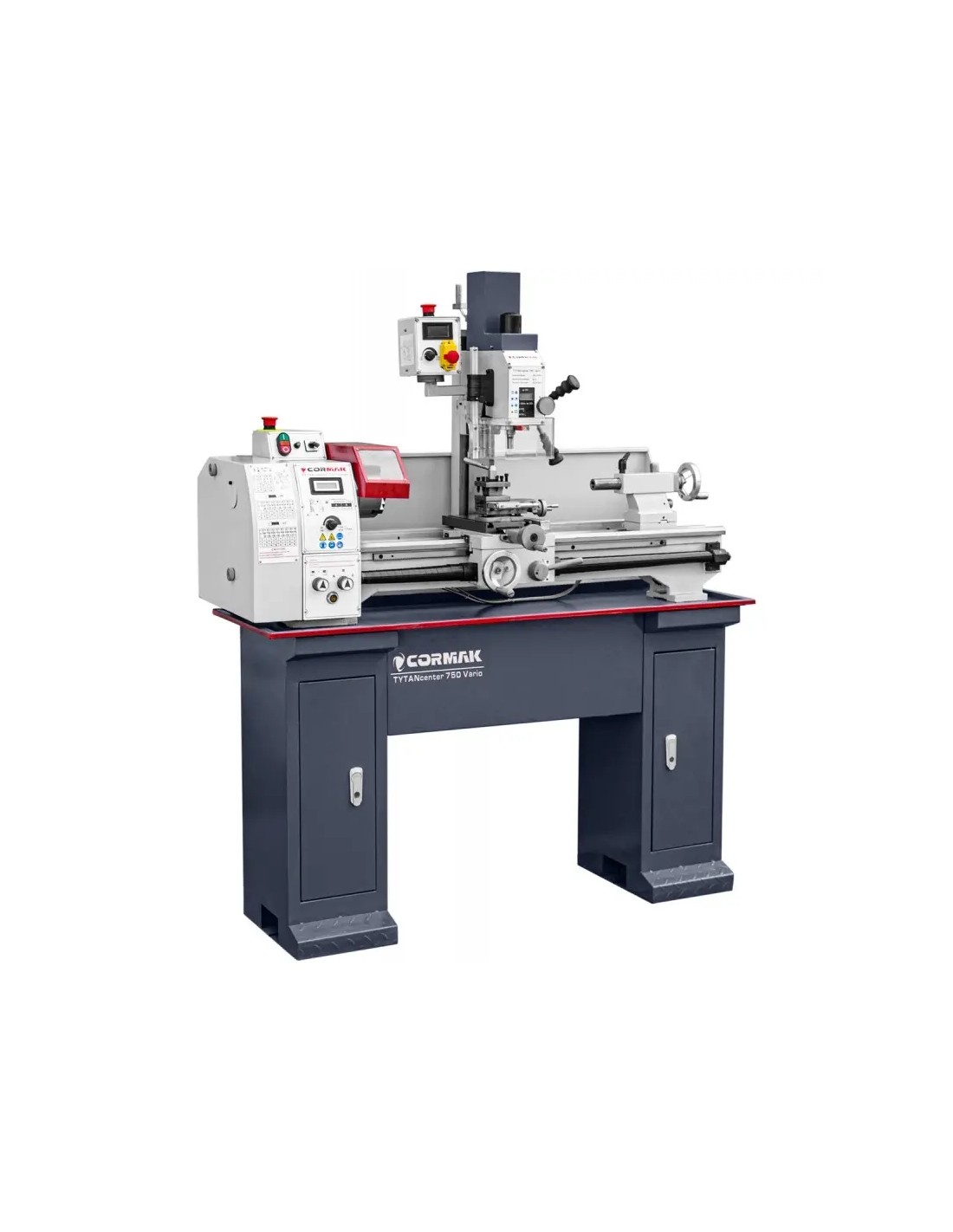

Constructia masinii combina doua dispozitive - un strung si o freza. Fiecare dintre masini are un motor separat cu reglare continua a vitezei, ceea ce poate reduce semnificativ timpul de setare si calibrare a parametrilor. Strungul-freza este potrivit pentru productia de piese cu configuratii complexe, fara a fi necesara reinstalarea pe alta masina - ceea ce influenteaza pozitiv timpul de procesare si productie. Masina are o gama larga de aplicatii, de la ascutirea pieselor, frezarea canelurilor, pana la gaurirea gaurilor in afara axei si la un unghi specific.
IN SET COMPLET CU CUTITE 12 x 12 mm 11 bucati + centru rotativ MK2

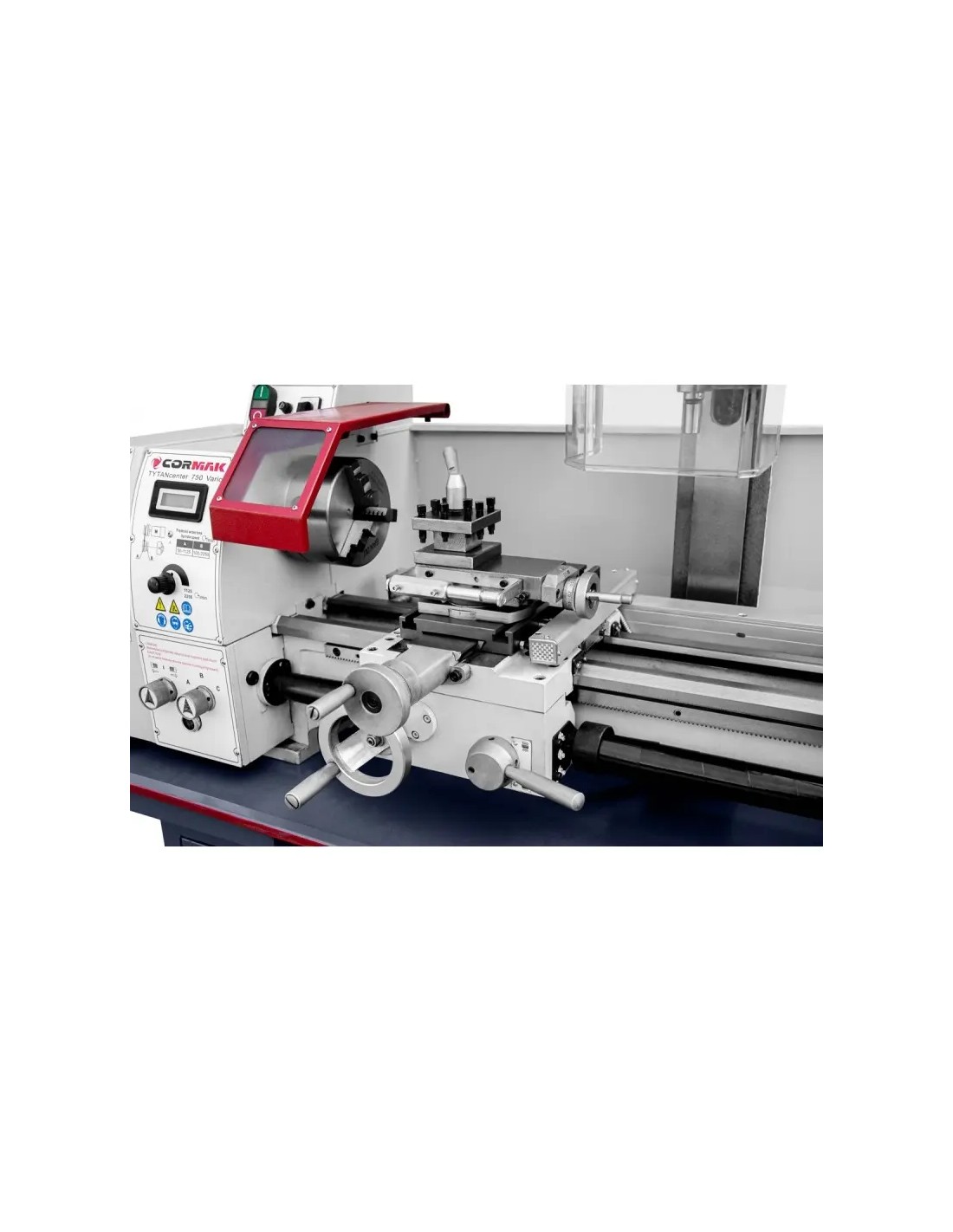

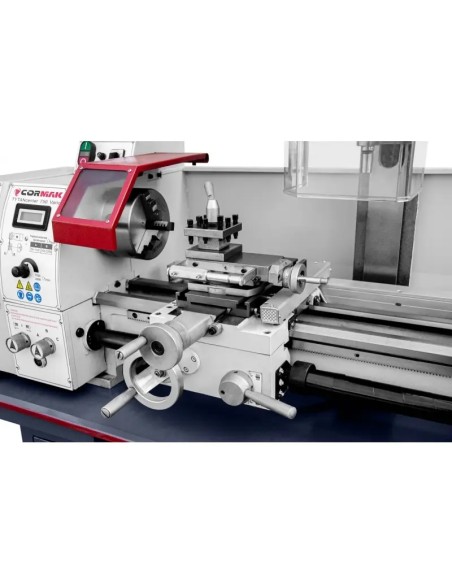

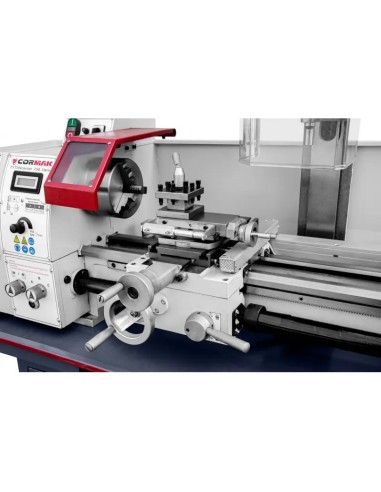

Strung
- Motor modern cu reglare continua a vitezei pe ax ofera confort in utilizare si reduce timpul de calibrare a masinii.

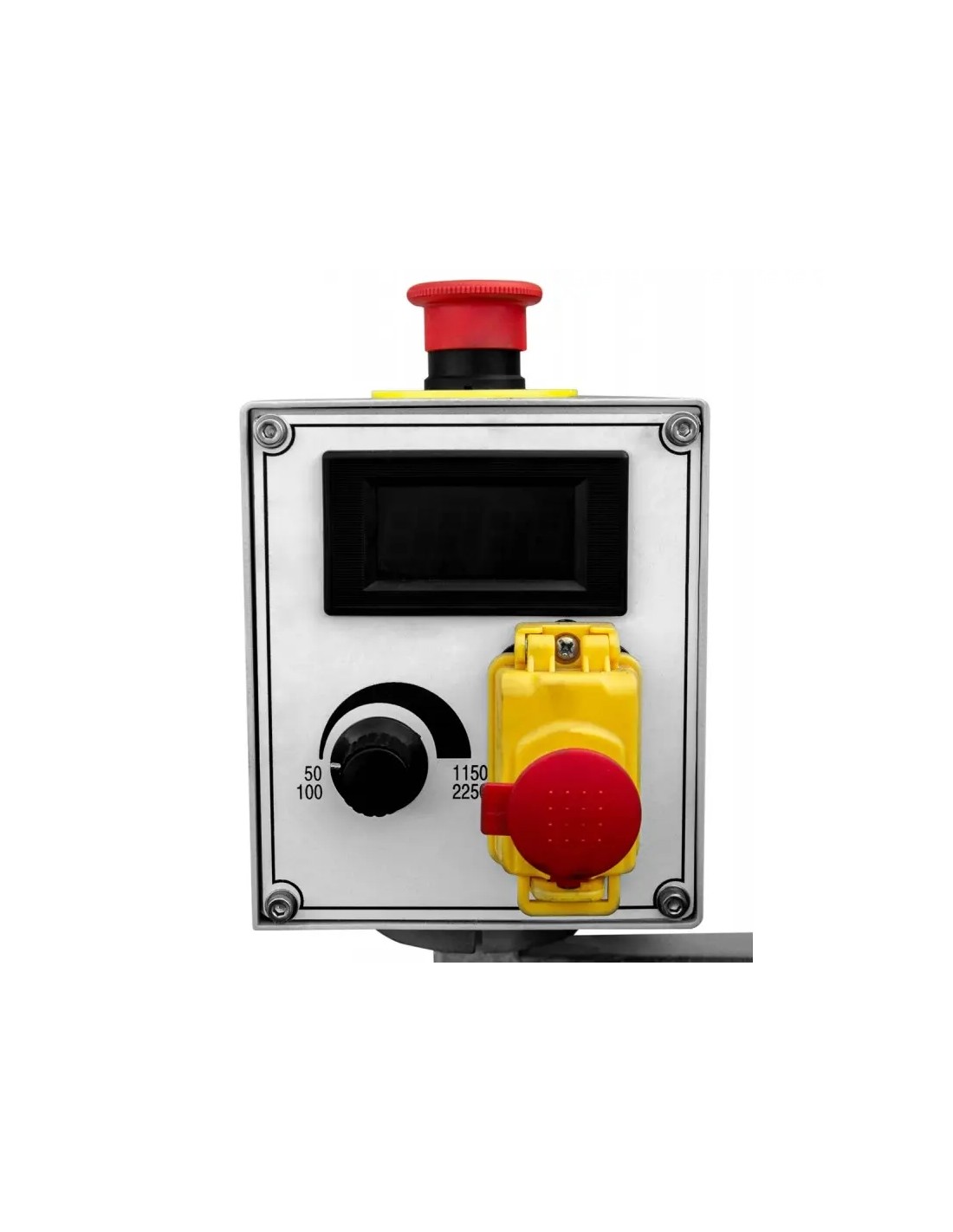

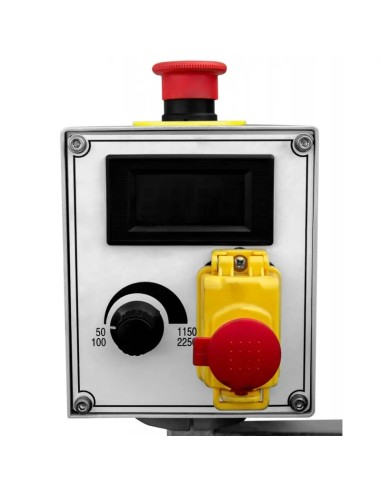

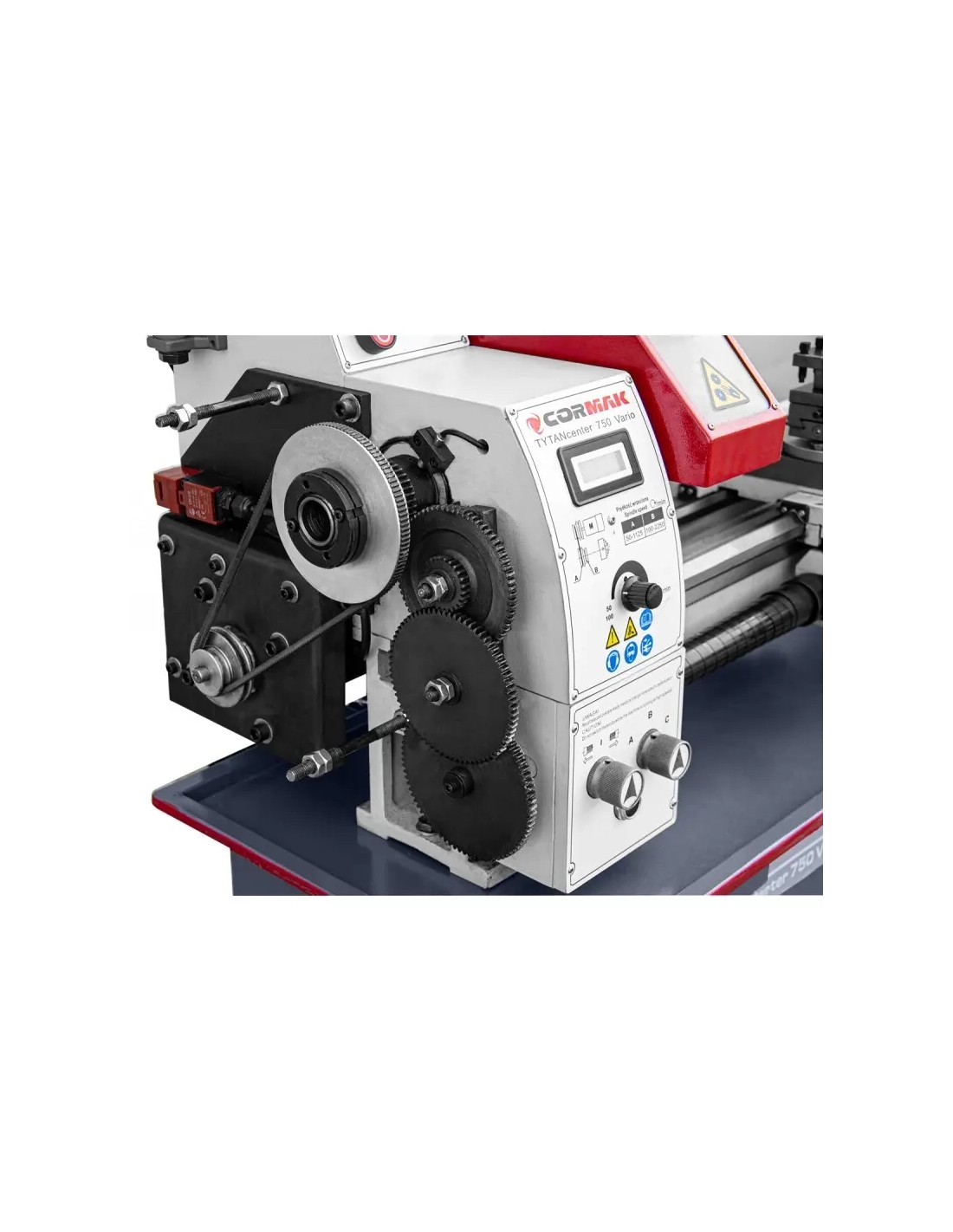

- Ecran LCD cu afisaj de viteza ax pentru control si reglare rapida a rotatiilor axului in timpul setarii modurilor de taiere si filetare.
- Doua intervale de viteza de rotatie a axului: redus (50-1125), pentru prelucrarea mecanica a otelurilor dure si crescut (100-2250), pentru strunjire precisa la viteze mari.
- Filete taiate: metrice - 18 trepte (0,2-3,5), inch - 21 trepte (8-56) posibilitate de taiere a filetelor stanga si dreapta.

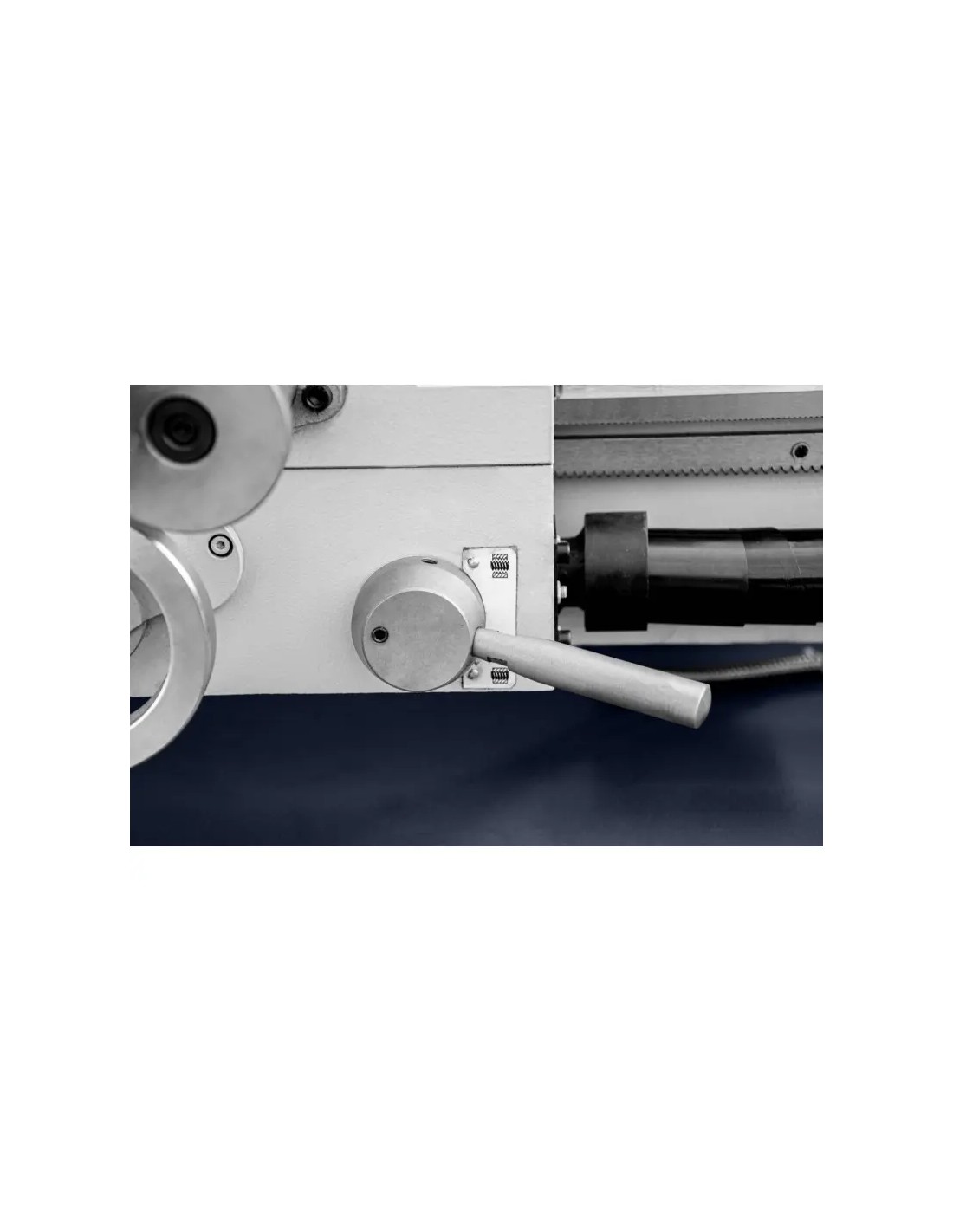

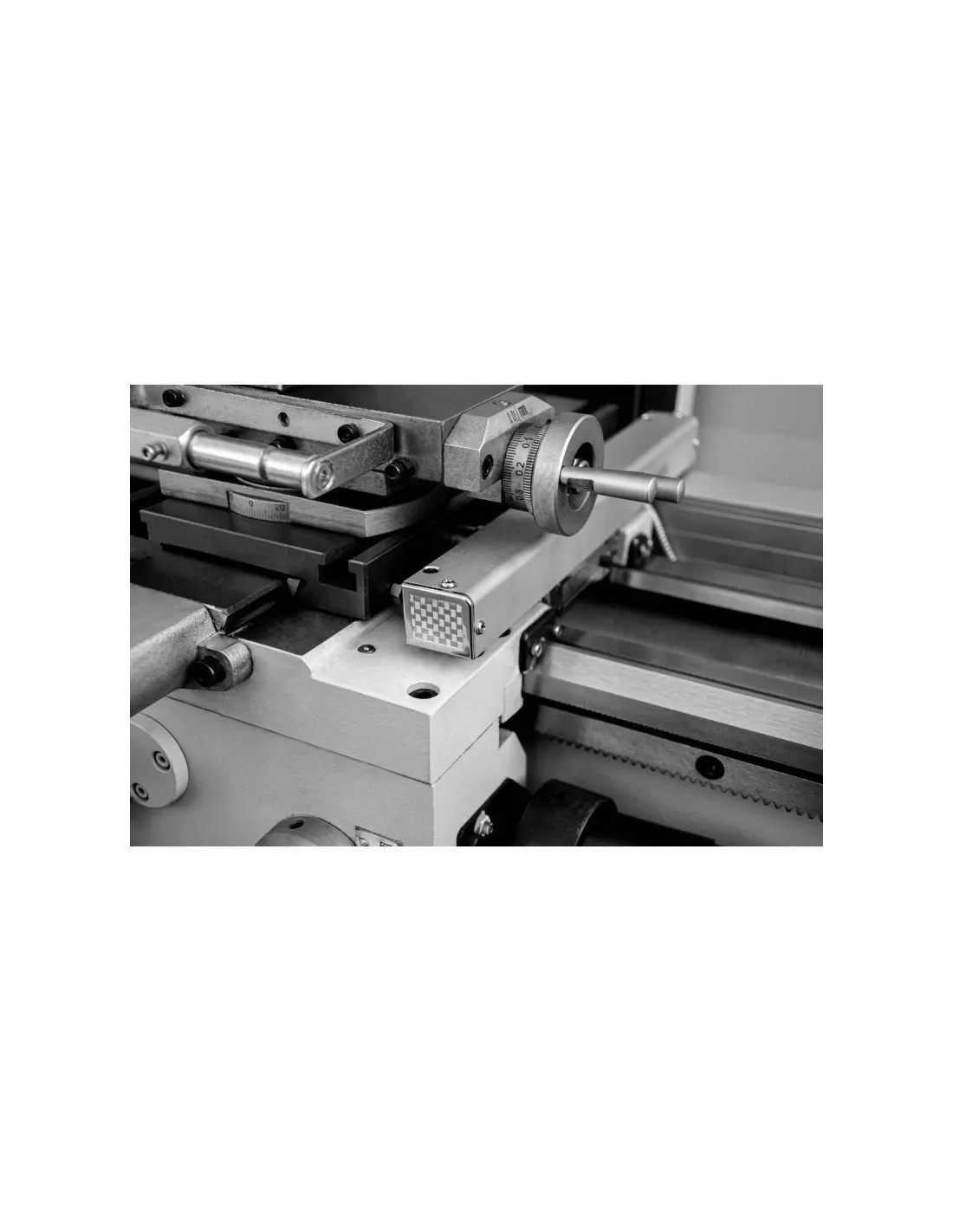

- Avans automat longitudinal are 6 intervale de viteza (0,07 pana la 0,40) mm/rot. - Reduce timpul de prelucrare si imbunatateste calitatea in timpul strunjirii pieselor lungi.

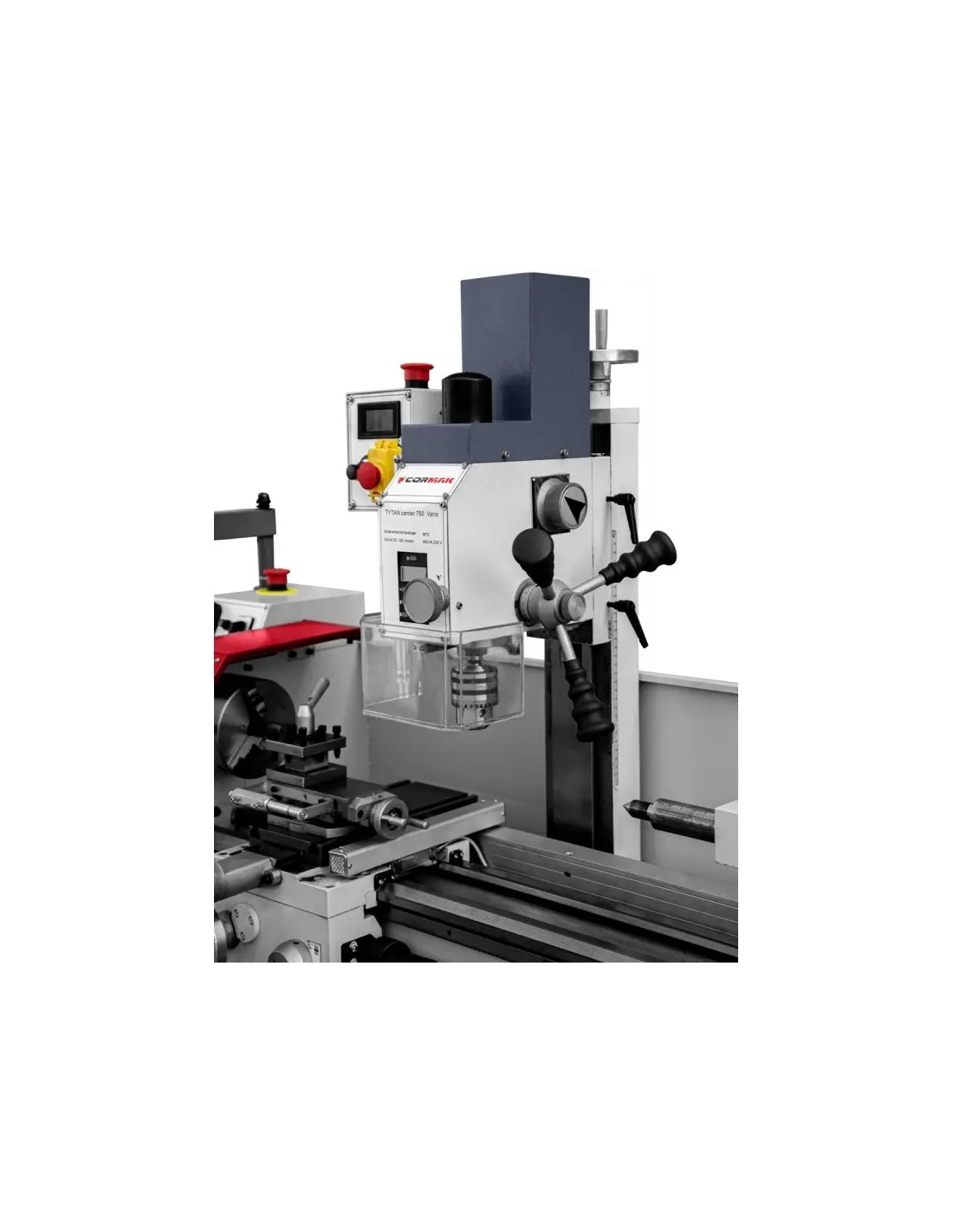

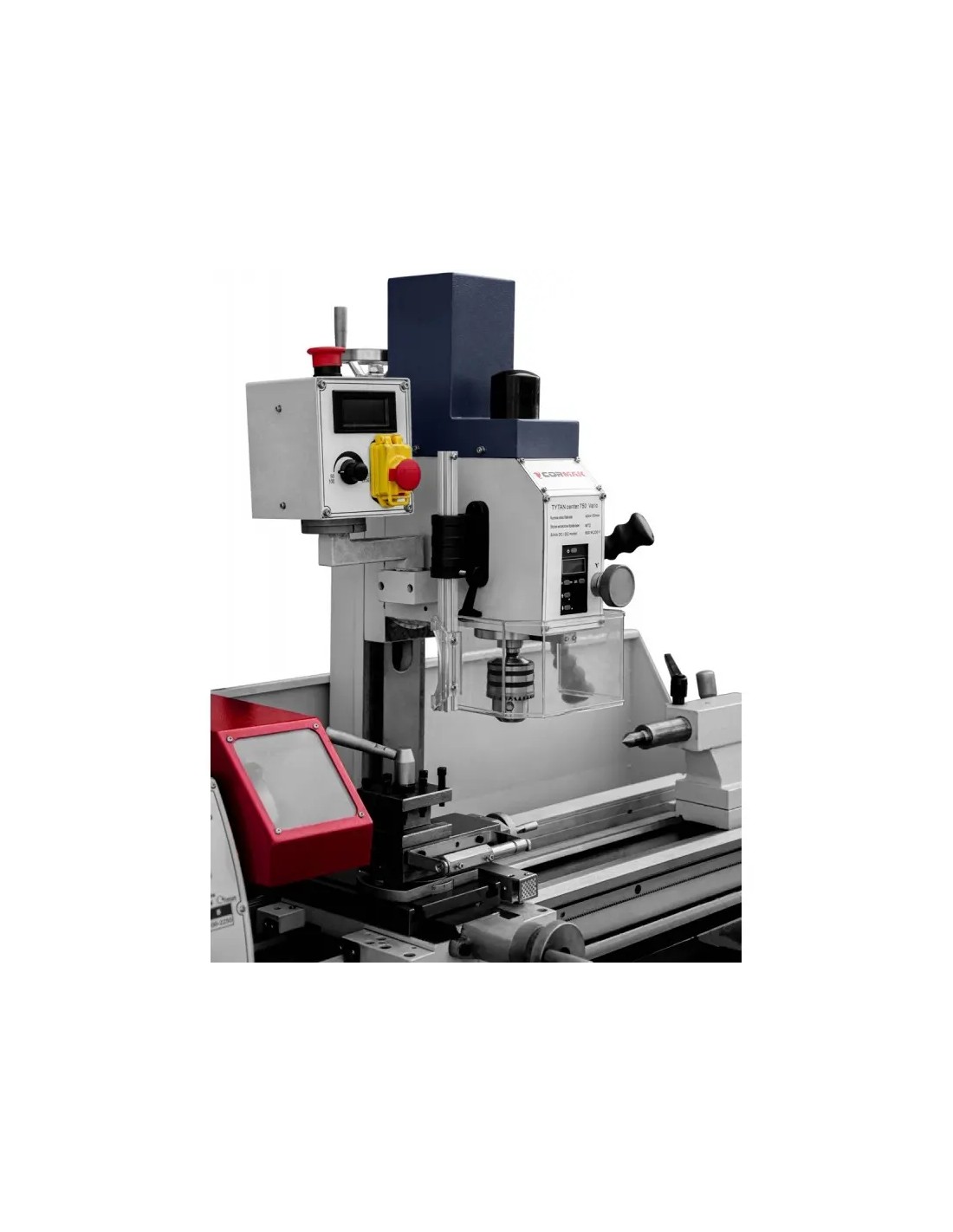

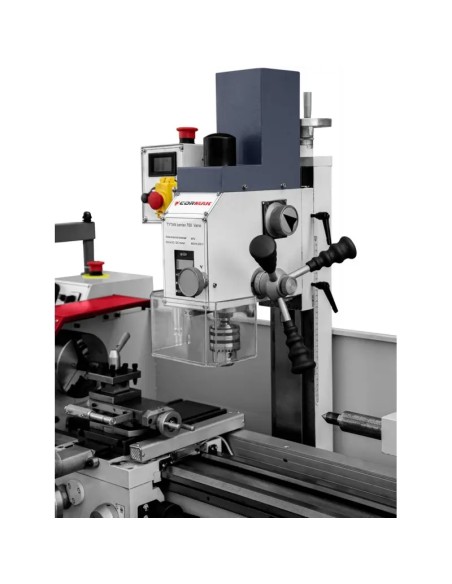

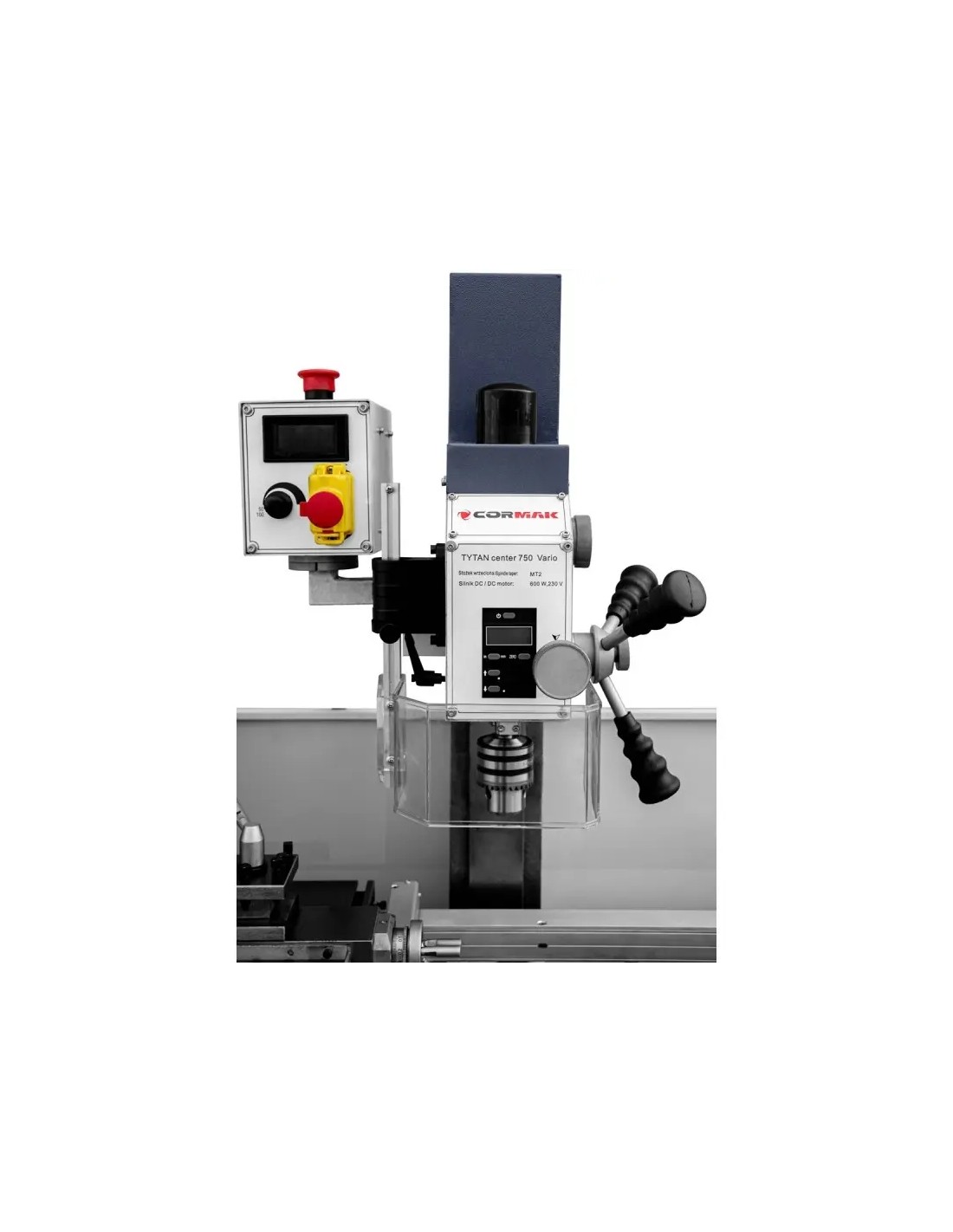

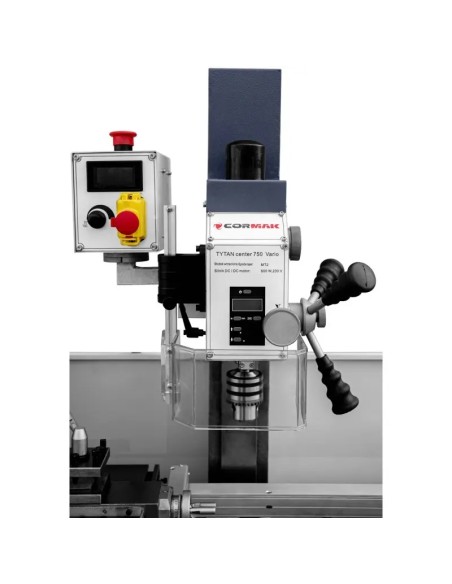

Freza
- Motor modern cu reglare continua a vitezei pe ax
- Doua intervale de viteza de rotatie a axului: redus (50-1125), si crescut (100-2250).

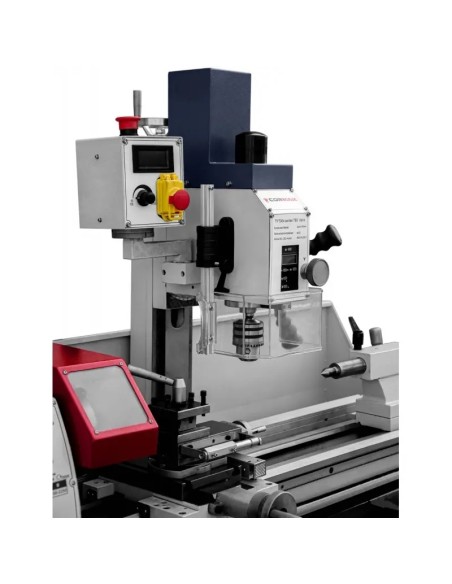

- Ecran LCD cu afisaj de viteza ax pentru control si reglare rapida a rotatiilor

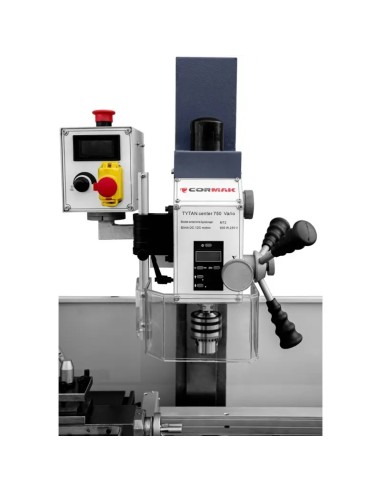

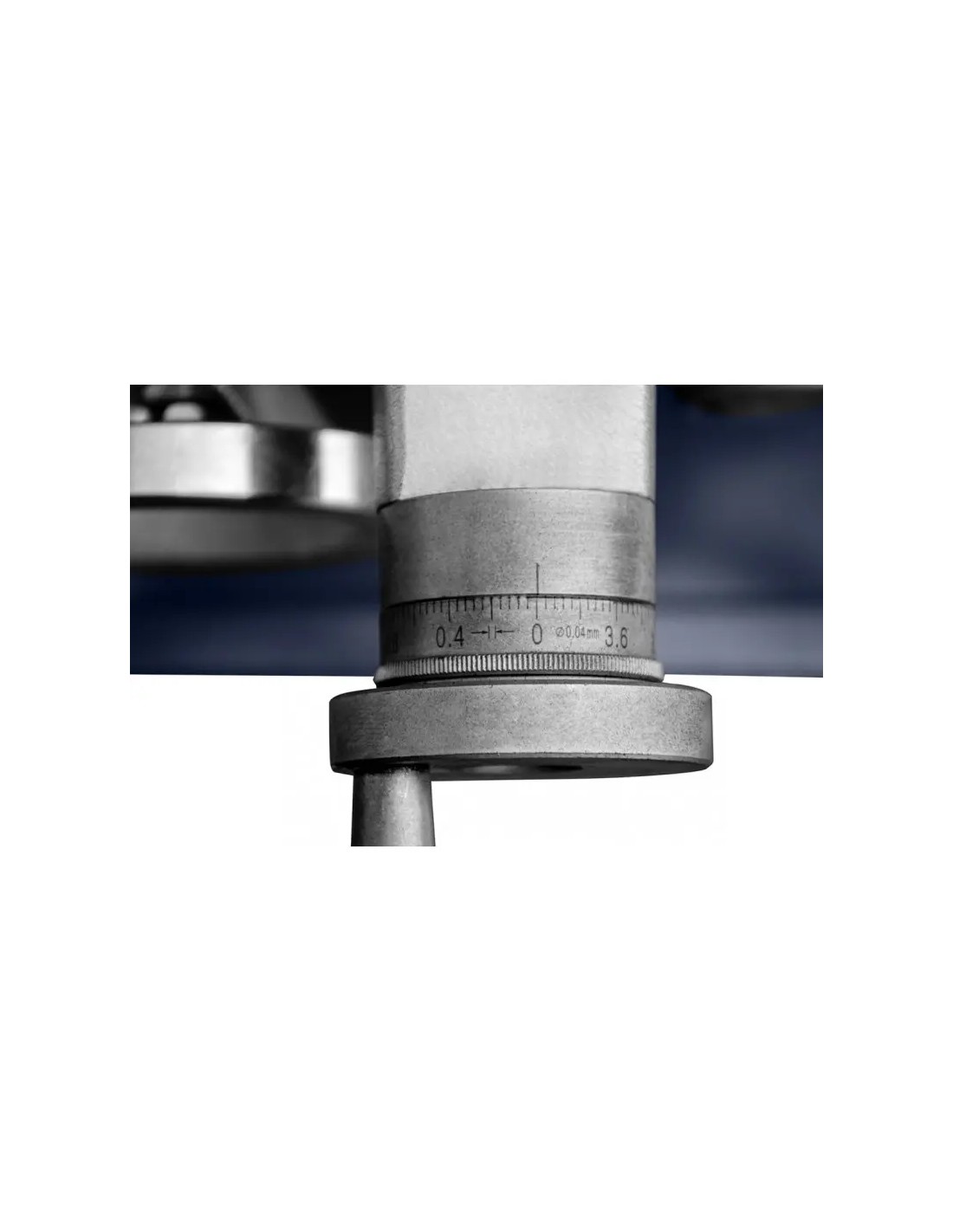

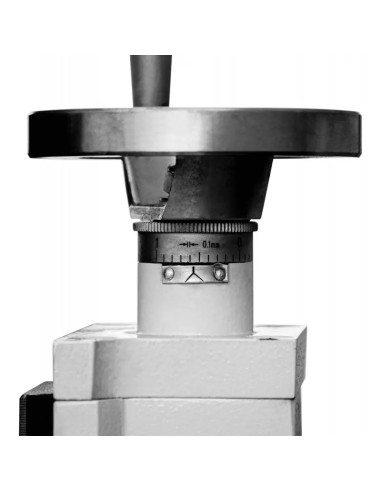

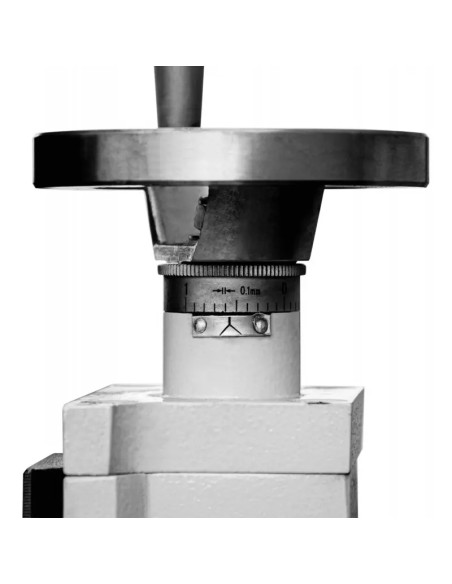

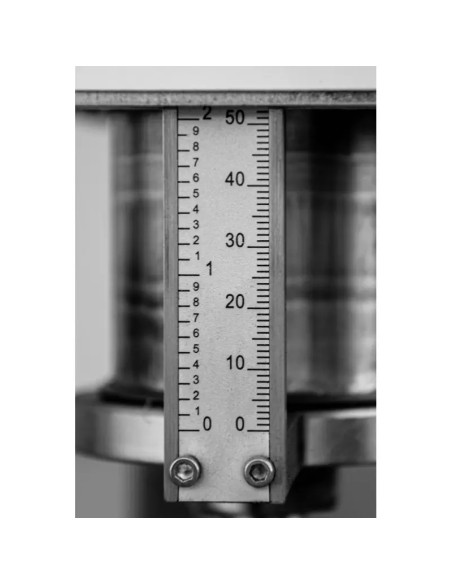

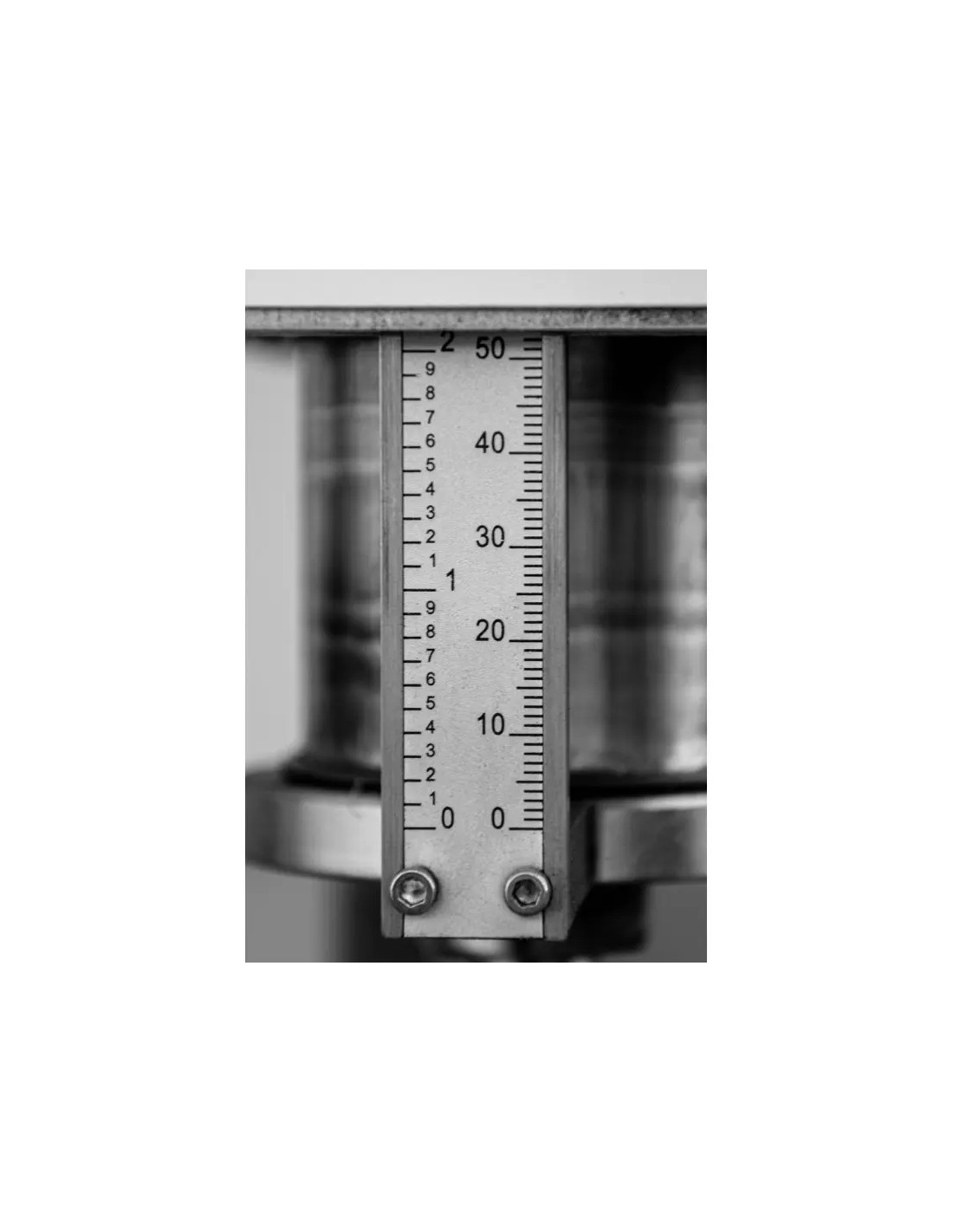

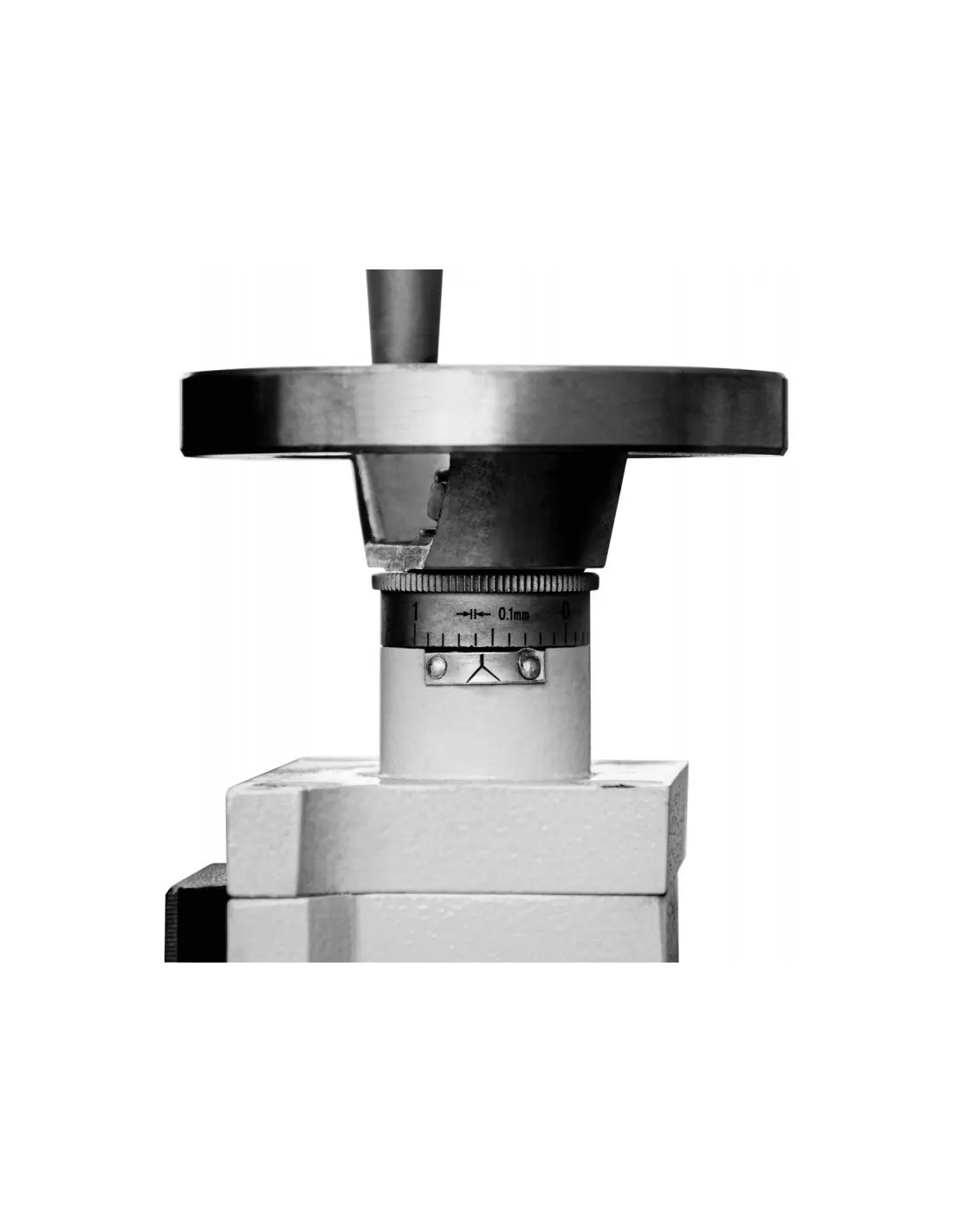

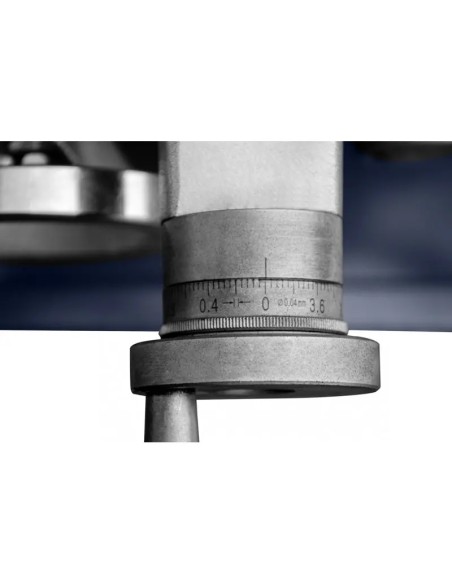

- Panou de indicare a pozitiei uneltei - afiseaza si inregistreaza cursa pinolei cu precizie de sutimi de milimetru. Acest lucru permite setarea dimensiunilor exacte de adancime pentru gaurire si frezare si eliminarea deseurilor.

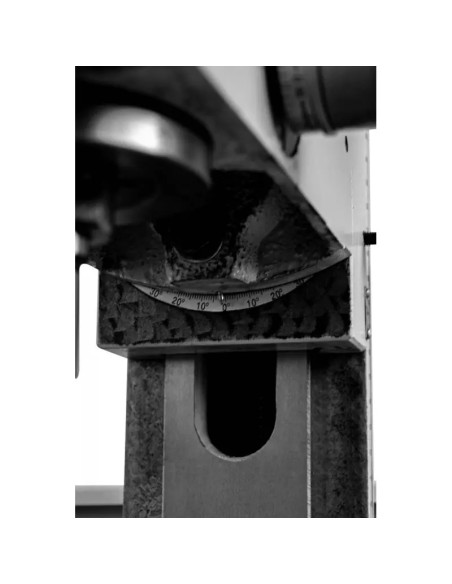

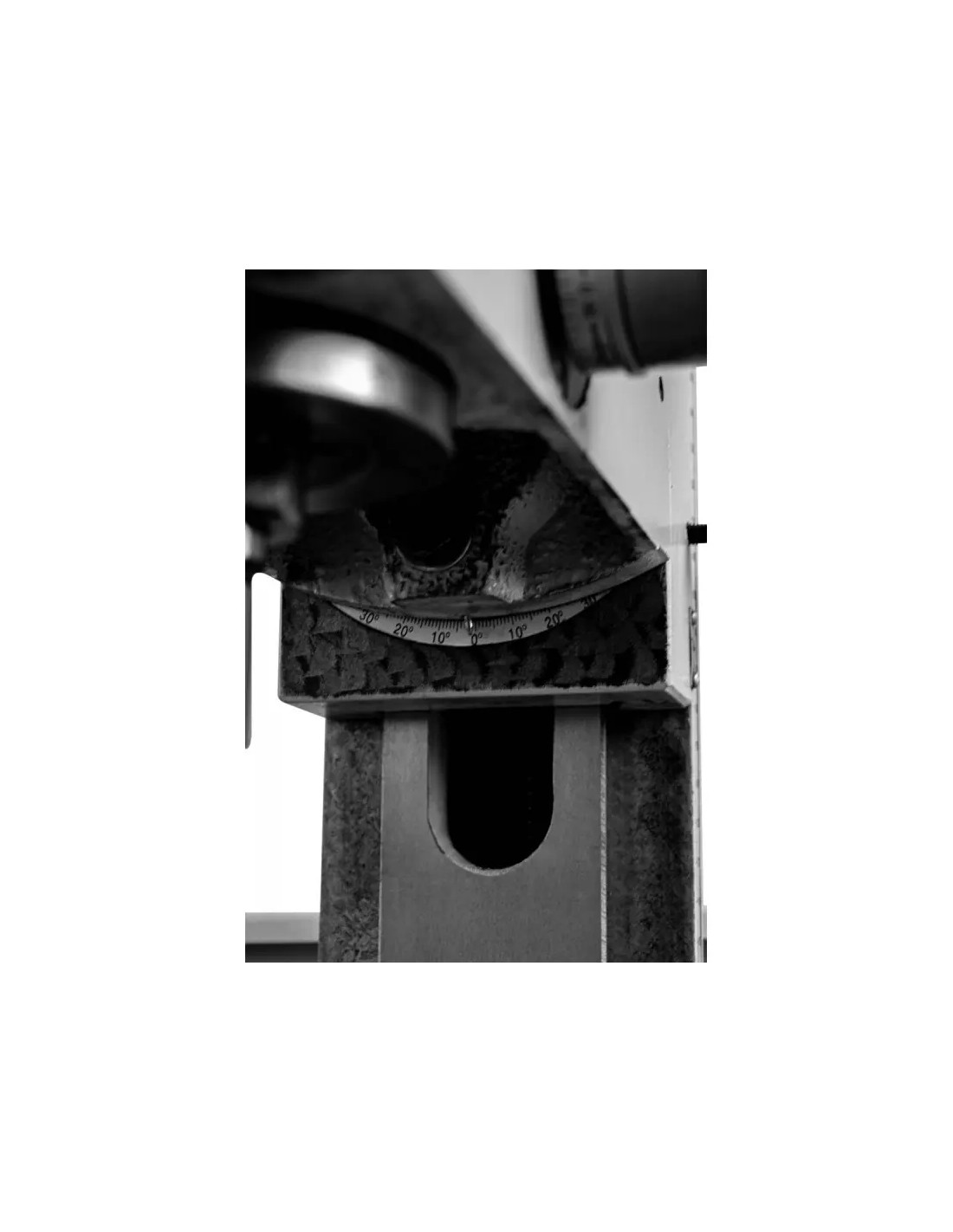

- Unghi ax ± 90° - permite gaurirea si frezarea la un unghi specific.

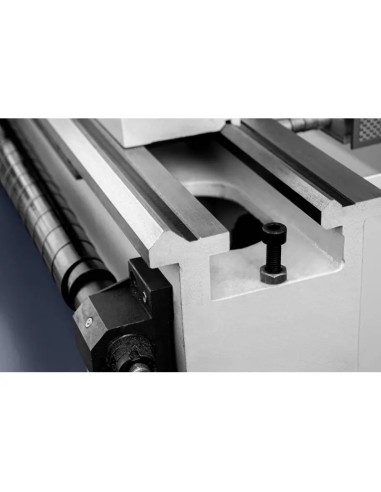

- Miscarea rigida a capului frezei de-a lungul ghidajelor pe coada de randunica asigura o precizie si calitate ridicata a prelucrarii.

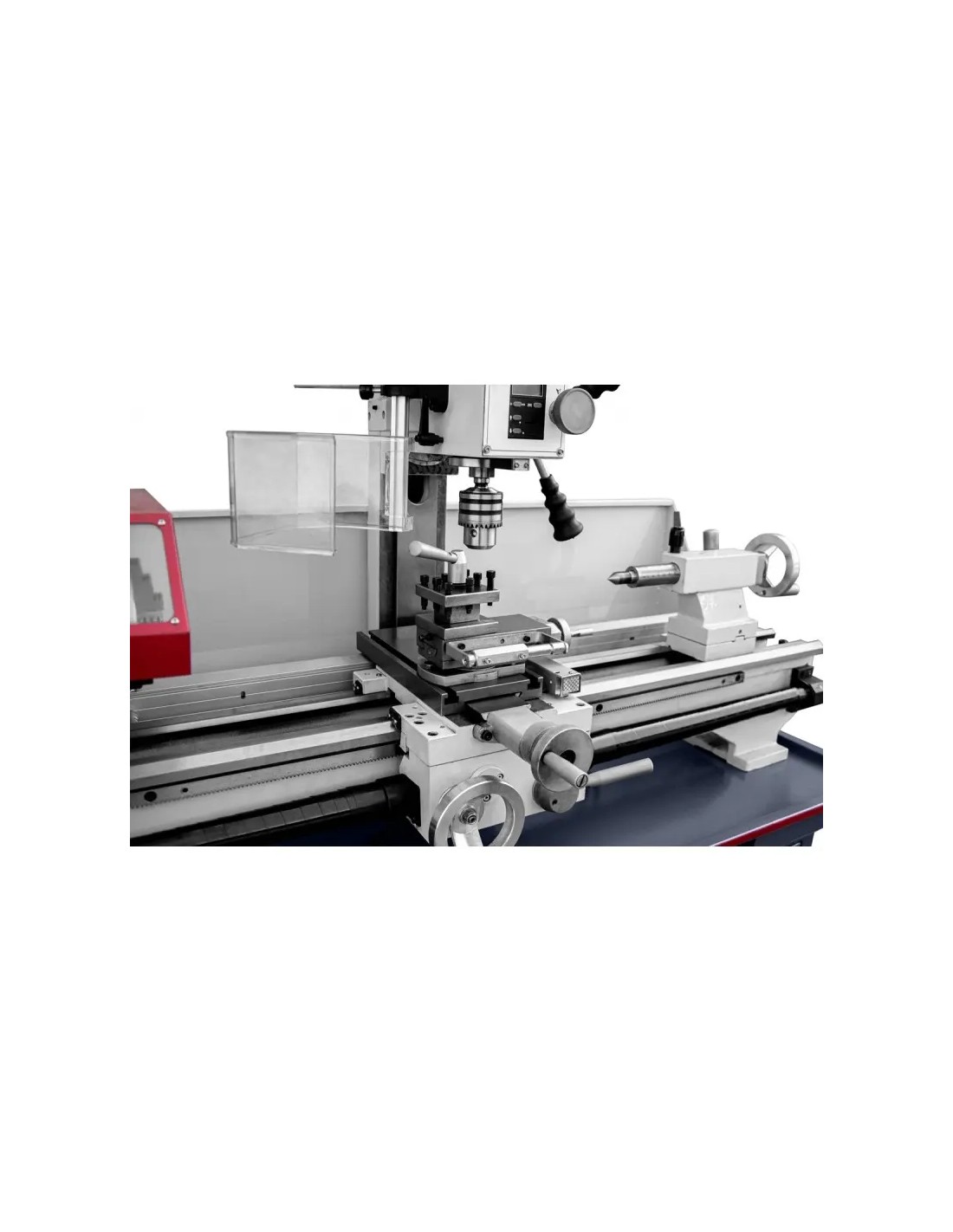

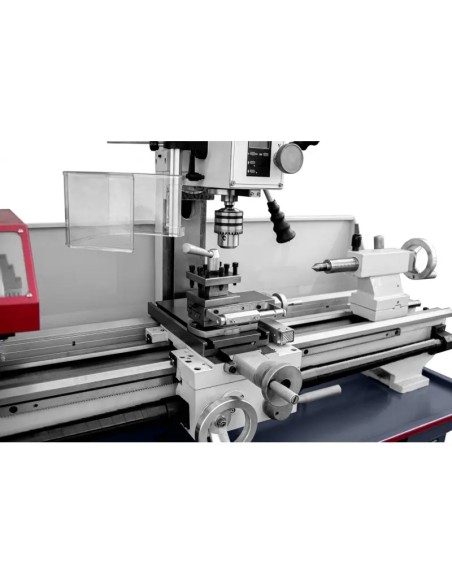

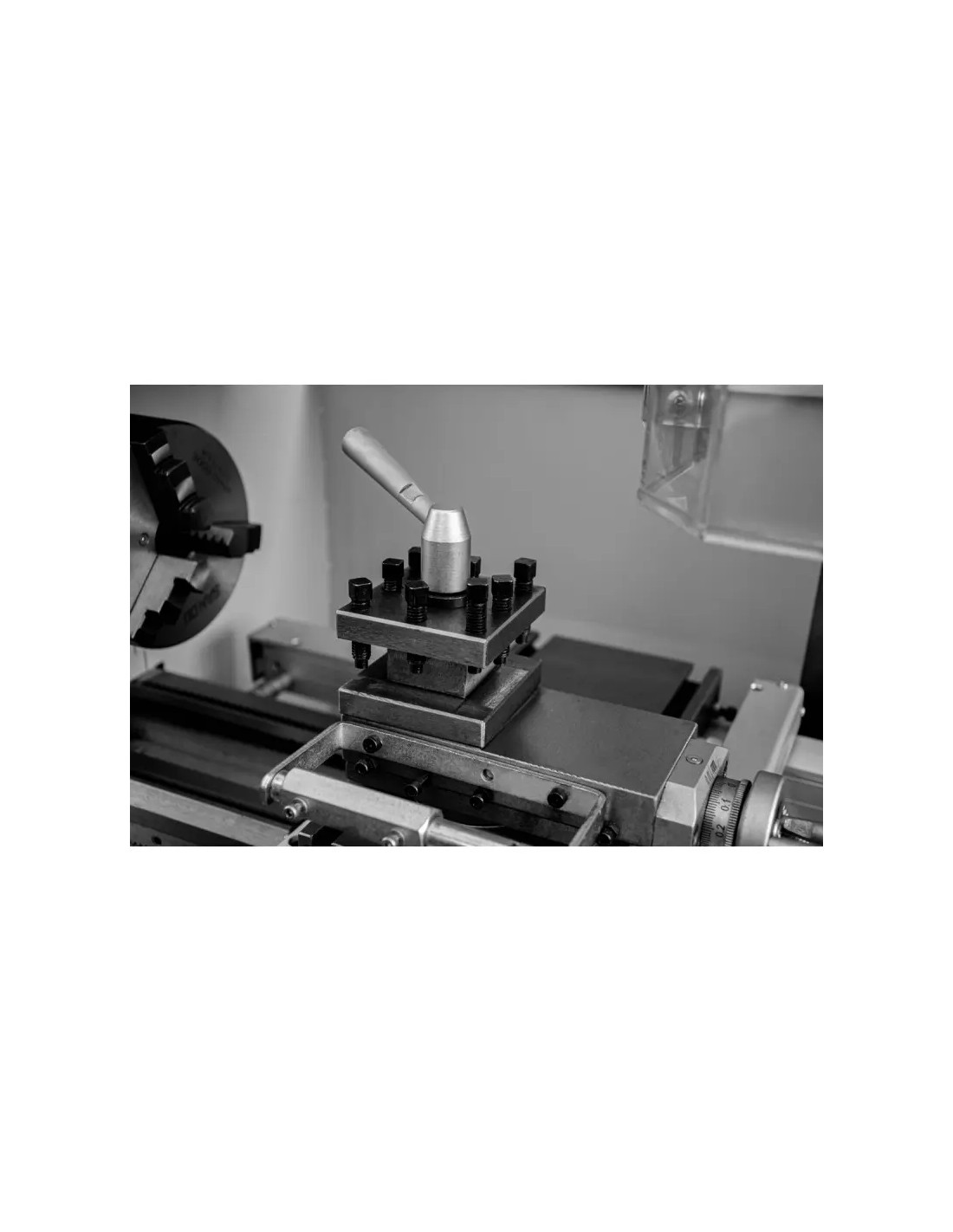

- Inainte de inceperea frezarii, este necesara demontarea suportului de unelte al strungului si montarea in locul sau a unei menghine de masina. Dimensiunea suprafetei de lucru este de 225 x 125 mm, distanta intre canale este de 100 mm, dimensiunea canalului 9x16 mm.

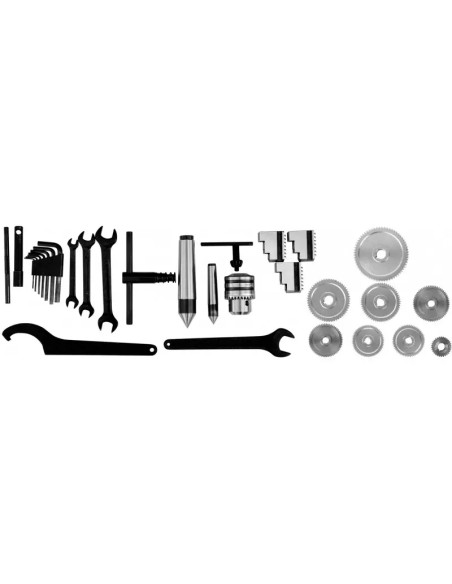

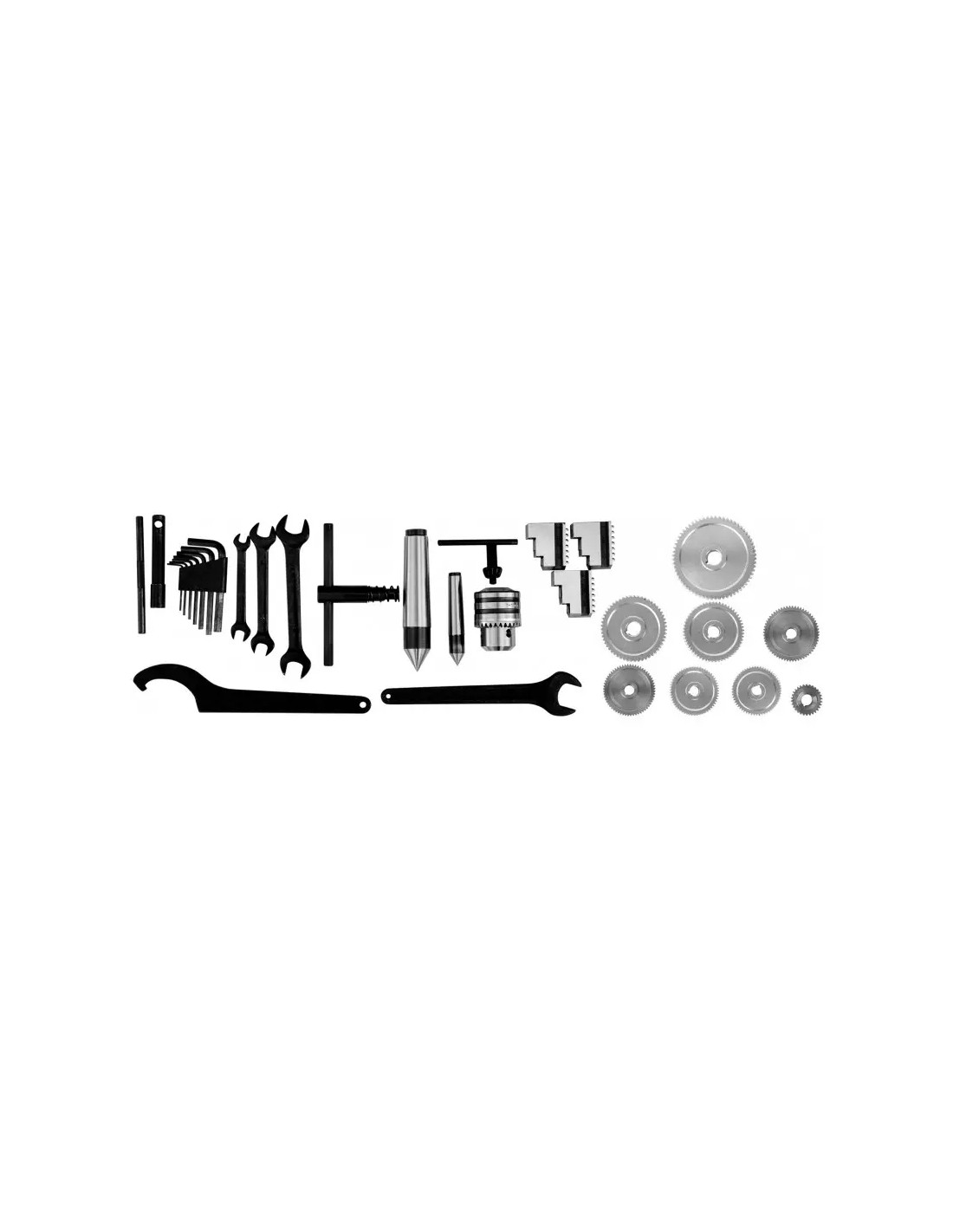

Echipament:
- Set de cutite strung 12 x 12 (11 buc. cu placuta lipita)
- Centru rotativ MK2
- Baza pentru masina
- Mandrina strung cu 3 falci 125 mm
- Falci stanga si dreapta
- Centru fix MK4
- Centru fix: MK2

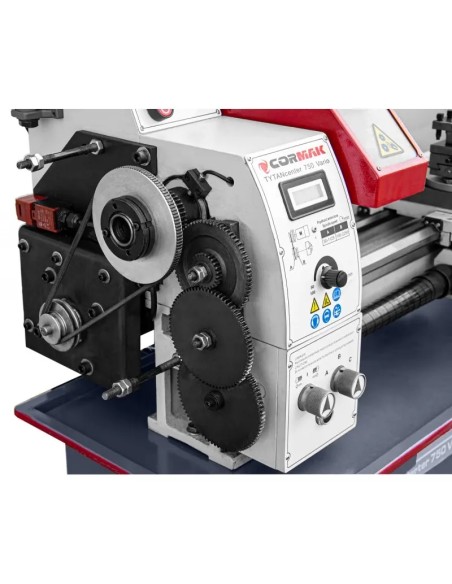

- Roti de schimb
- Mandrina de gaurit MK2/B16
- Mandrina de gaurit B16
- Lubrifiant
- Cheie pentru mandrina si suport
- Set de unelte de intretinere
- Protectii de siguranta conform normelor CE
- Instructiuni de utilizare in limba poloneza
- Declaratie de conformitate CE
Echipament optional:
- Set de burghie cobalt HSS-CO5 / 1-13mm
- Ulei emulsionant, lichid de racire pentru prelucrare ES-12 1L
