STRUNG | |
Diametru de strunjire peste pat | 250 mm |
Diametru de strunjire peste suport | 150 mm |
Distanta intre varfuri | 750 mm |

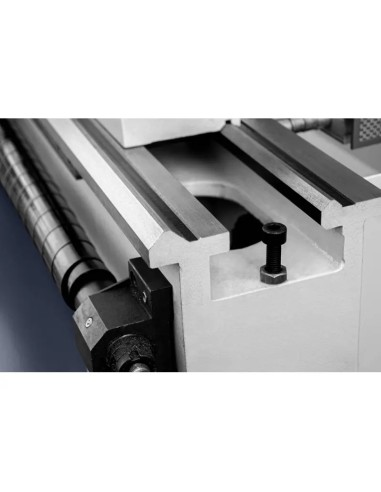

Latimea patului | 135 mm |
Diametru ax | 29 mm |
Con ax | MK4 |
Reglare viteza ax | Continua (2 intervale) |
Viteza ax | 50-1125 | 100-2250 rot./min |
Numar si interval filete metrice | (18) 0,2-3,5 mm/rot. |
Numar si interval filete toli | (21) 8-56 tpi |
Numar si interval avansuri longitudinale | (6) 0,07-0,4 mm/rot. |

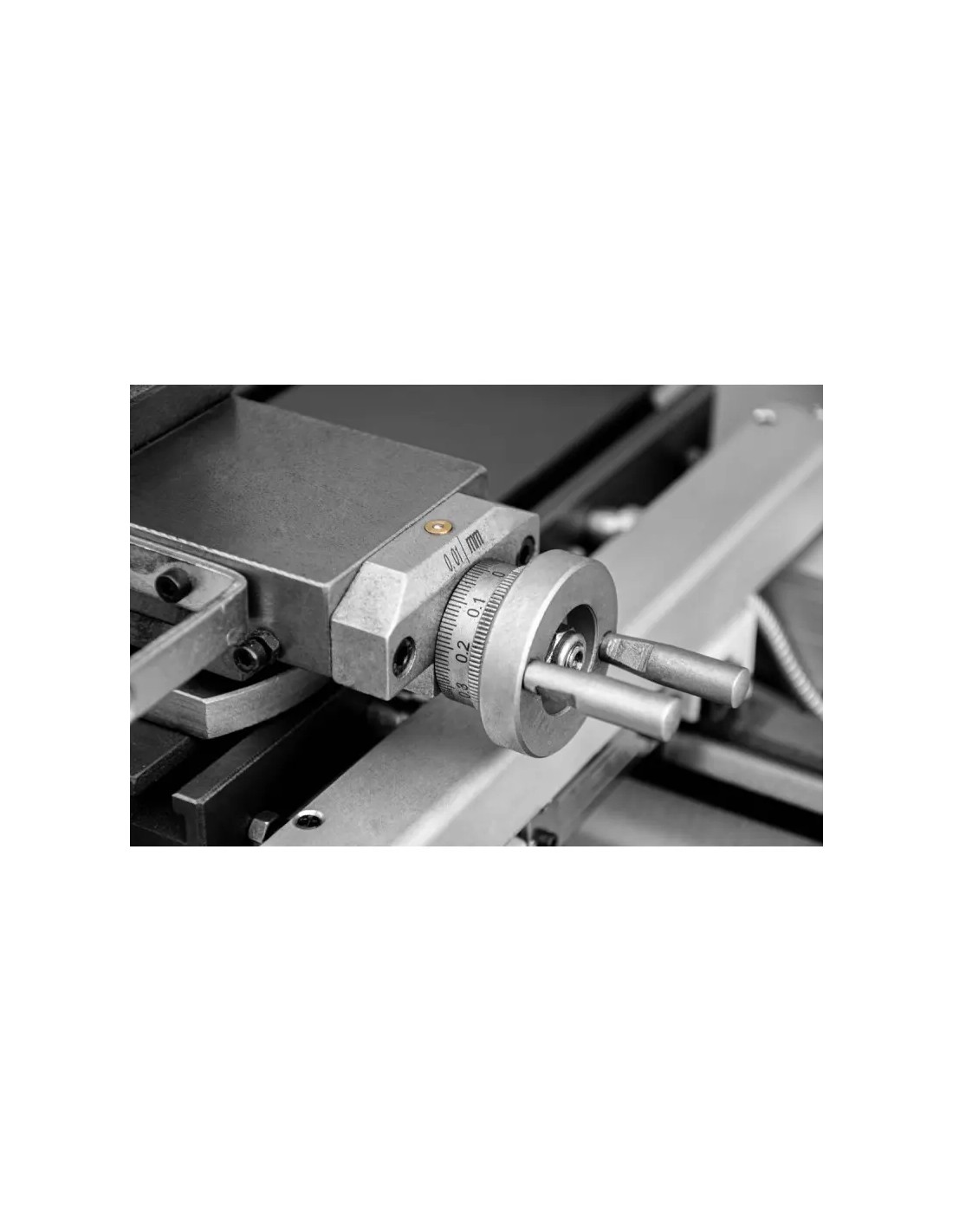

Interval deplasare sanie superioara | 70 mm |
Interval deplasare transversala | 130 mm |
Interval deplasare longitudinala | 630 mm |

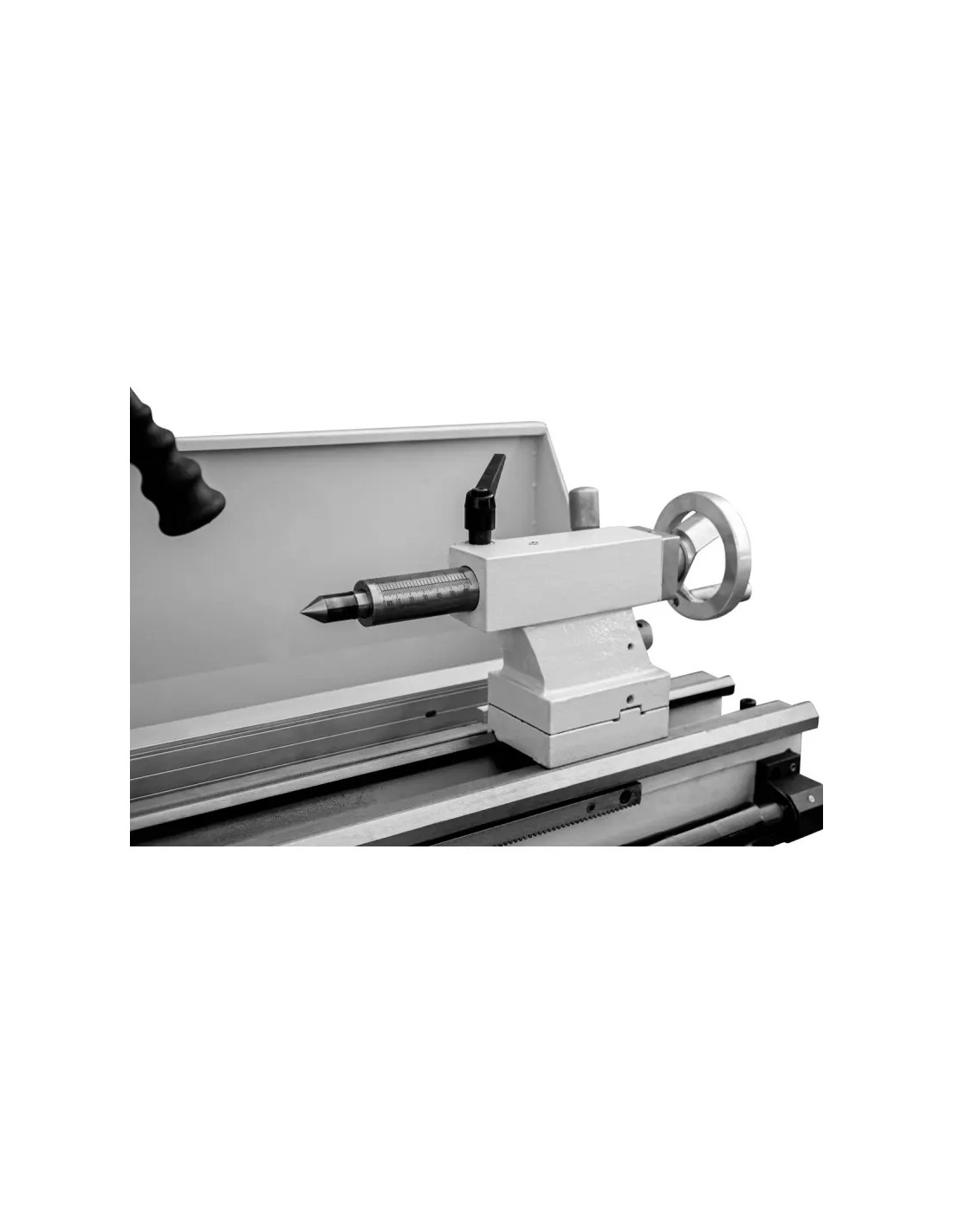

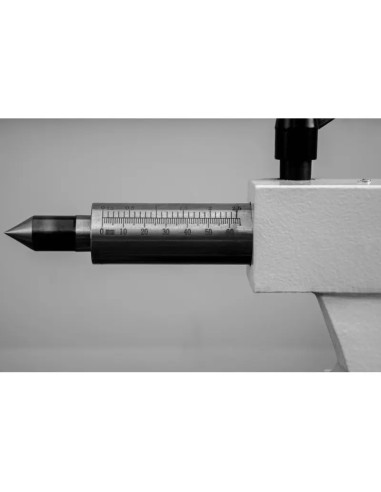

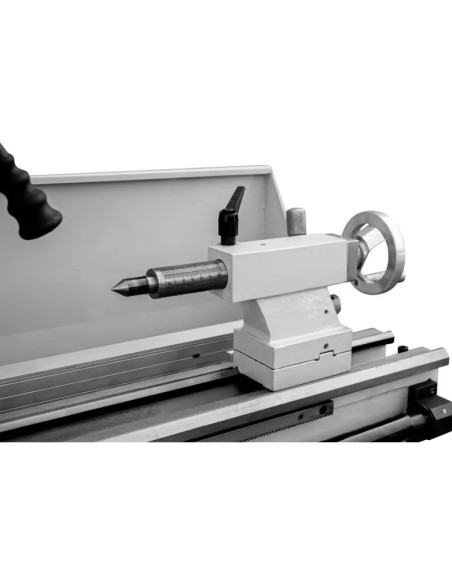

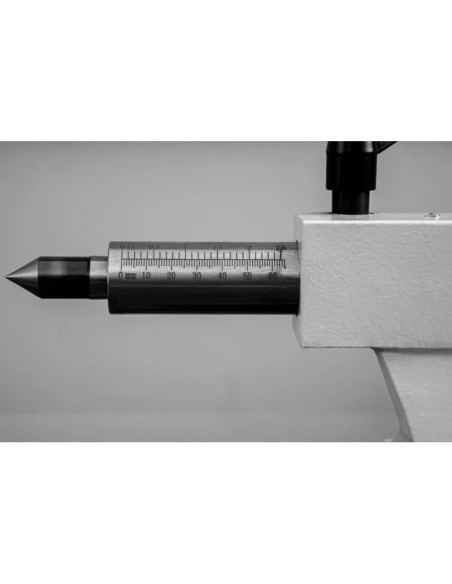

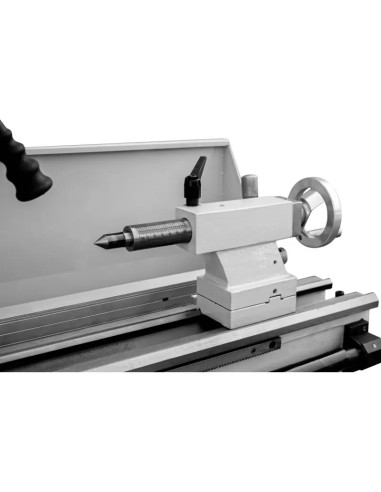

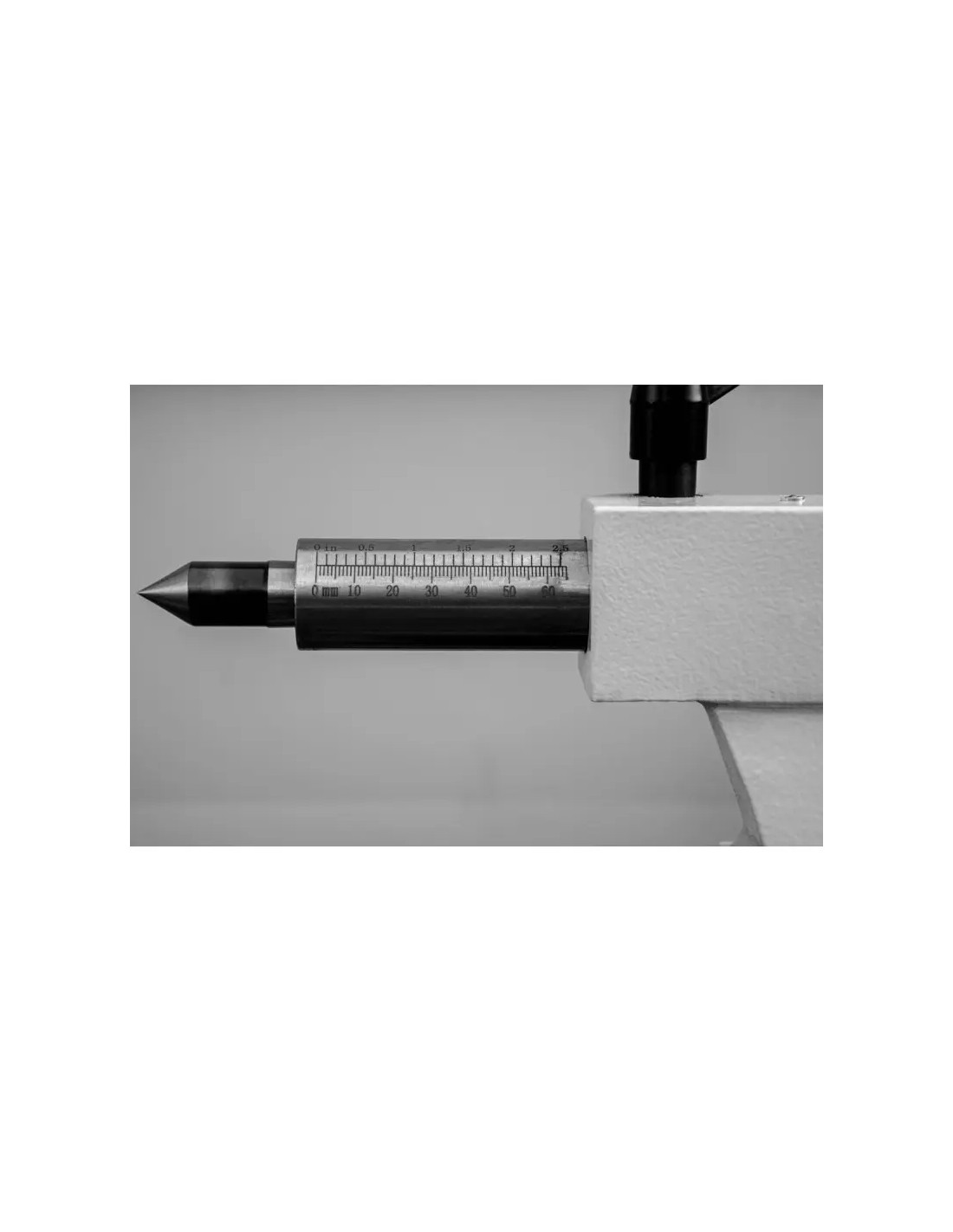

Diametru manson pinola | 30 mm |
Cursa manson pinola | 70 mm |
Con pinola | MK2 |

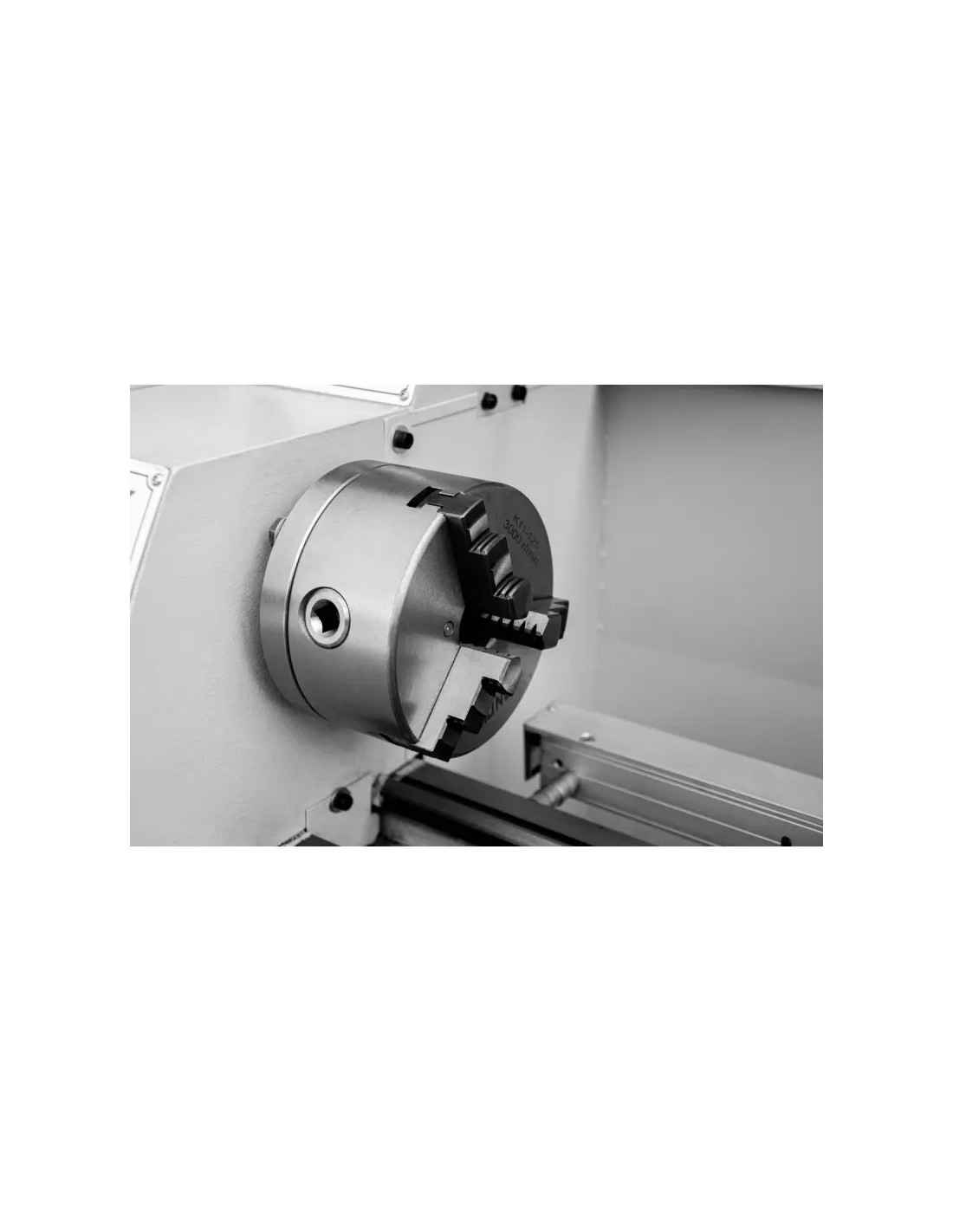

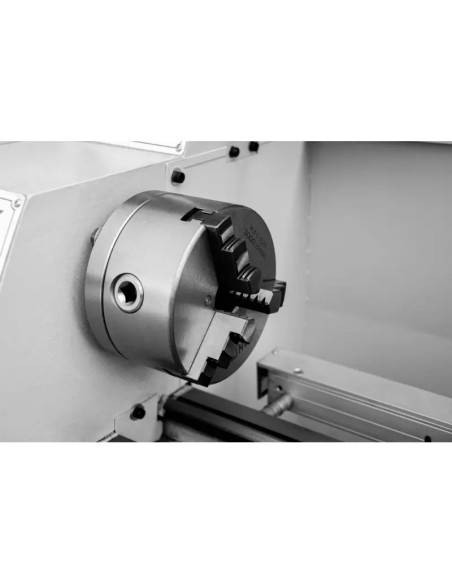

Dimensiune mandrina | 125 mm |
Putere motor / tensiune alimentare S1/S6 | 0,75/0,9 kW / 230 V |
Dimensiune scula | 12 x 12 mm |
FREZA | |
Diametru maxim de gaurire | 13 mm |
Diametru maxim freza cilindrica | 13 mm |
Diametru maxim freza frontala | 50 mm |
Con ax | MK2 |
Cursa pinola ax | 50 mm |

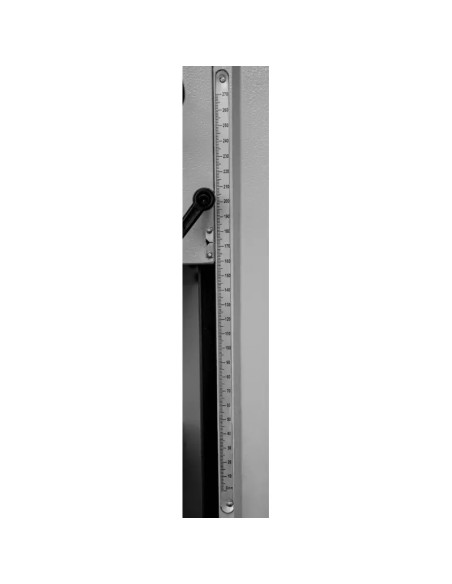

Distanta de la varful axului la masa | 43 - 250 mm |
Distanta de la ax la coloana | 170 mm |
Rotirea capului | +/-90° |
Interval viteza ax | 50 - 2250 rot./min |
Dimensiune si numar caneluri T | 8 mm/2 |
Putere motor / tensiune alimentare | 0,6 kW / 230V |
PARAMETRI GENERALI | |
Dimensiuni LxWxH | 1350 x 580 x 1630 mm |
Greutate | 230 kg |
|
|
|
|
|
|

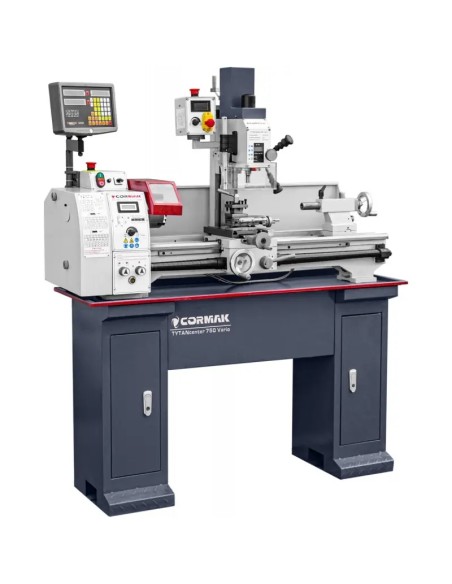

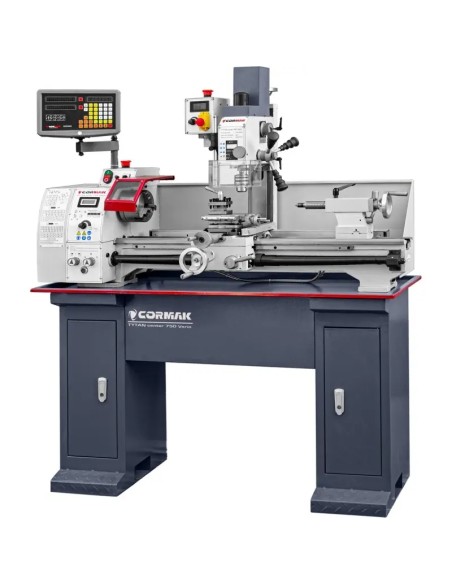

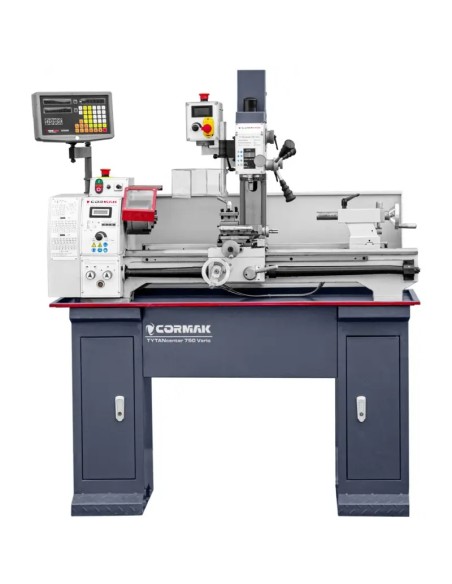

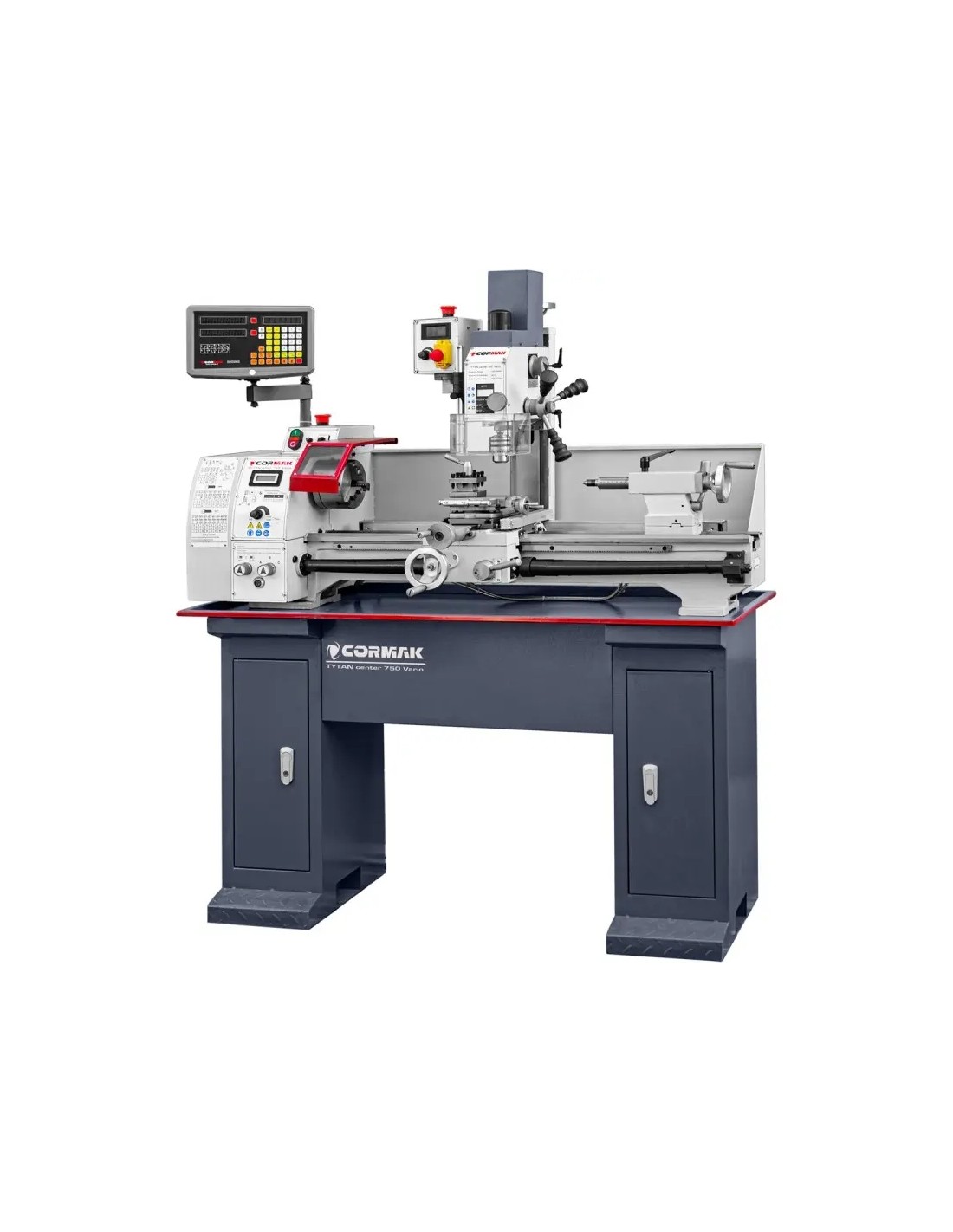

Descrierea masinii

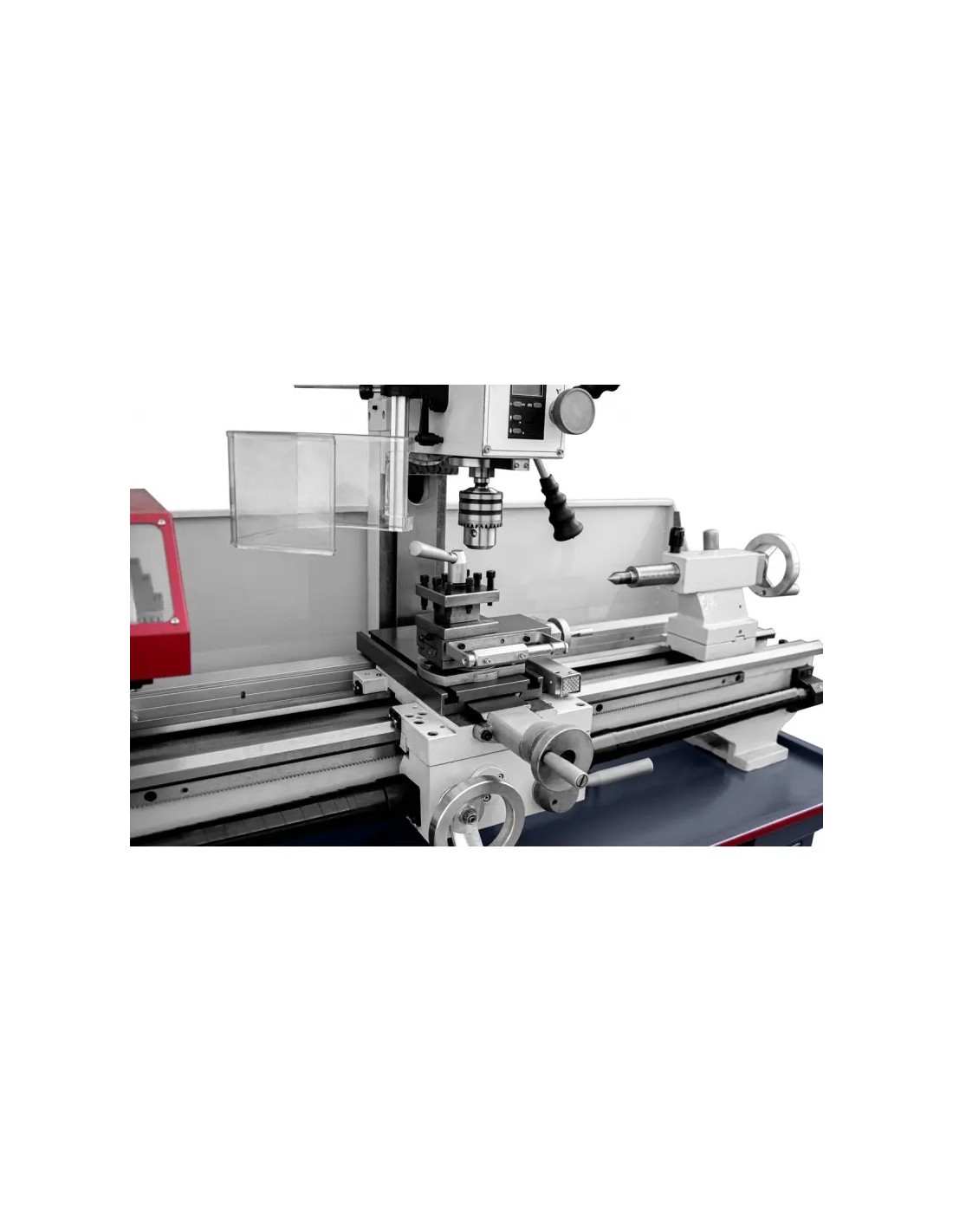

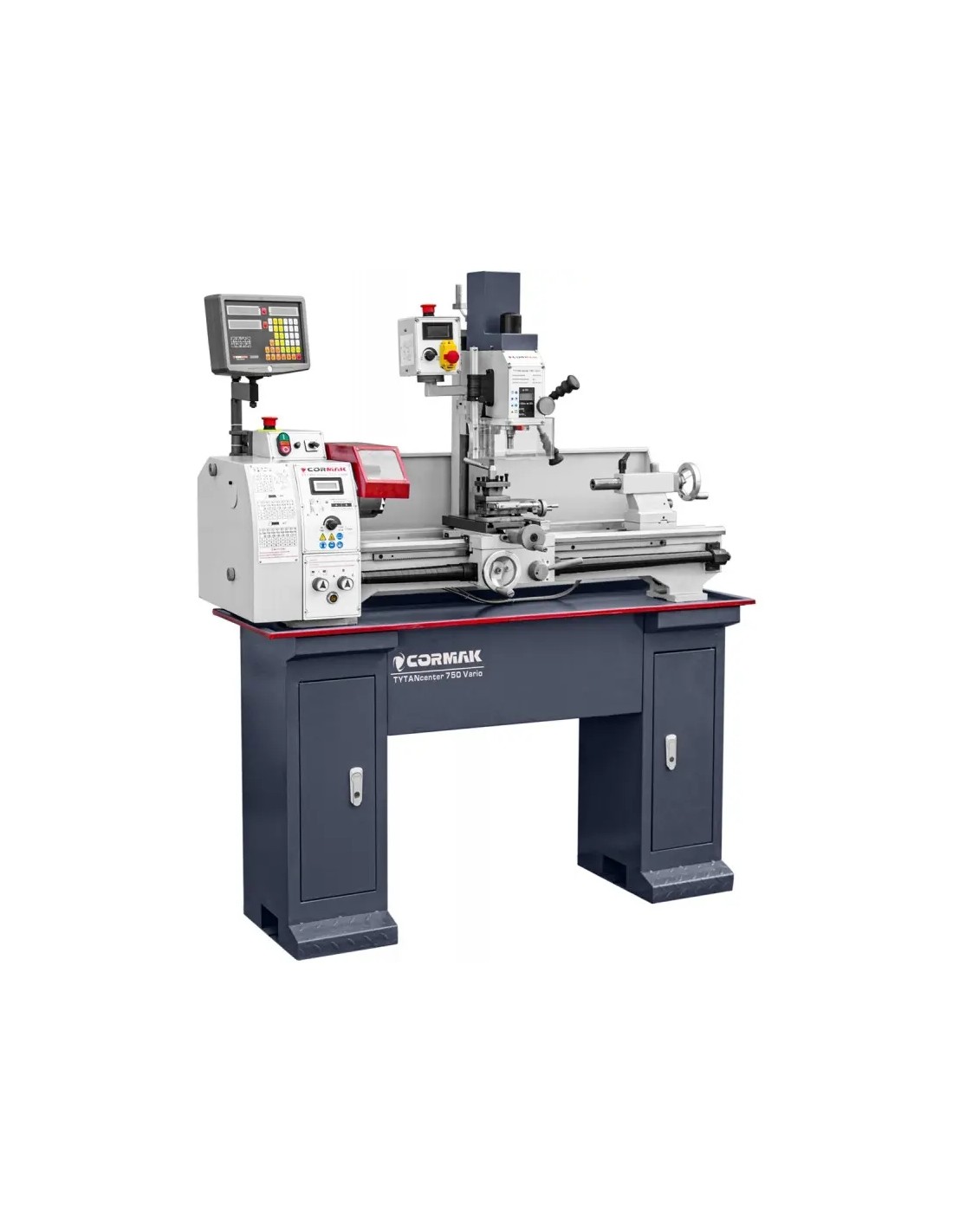

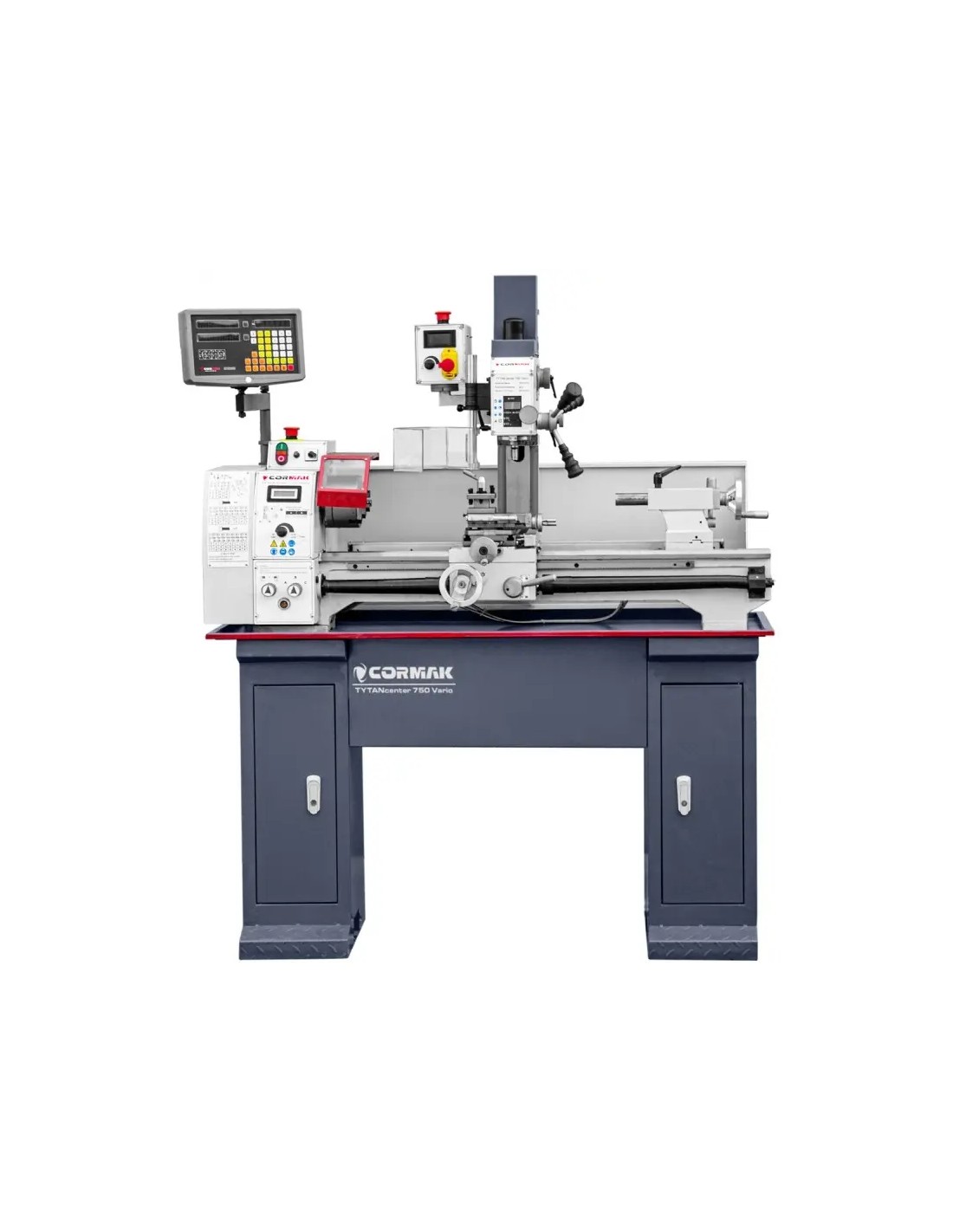

Constructia masinii combina doua dispozitive - un strung si o freza. Fiecare dintre masini are propriul motor cu reglare continua a vitezei, ceea ce poate reduce semnificativ timpul de setare si calibrare a parametrilor. Strung-freza este potrivit pentru productia de piese cu configuratii complexe, fara a fi necesara reinstalarea pe o alta masina - ceea ce influenteaza pozitiv timpul de prelucrare si productie. Masina are o gama larga de utilizari, de la ascutirea pieselor, frezarea canelurilor, pana la gaurirea gaurilor in afara axei si la un unghi specific.

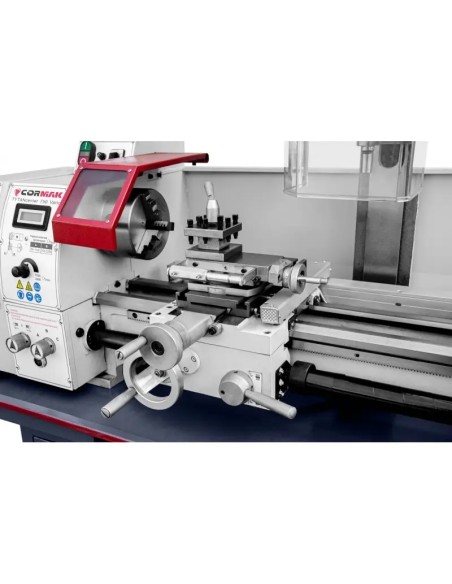

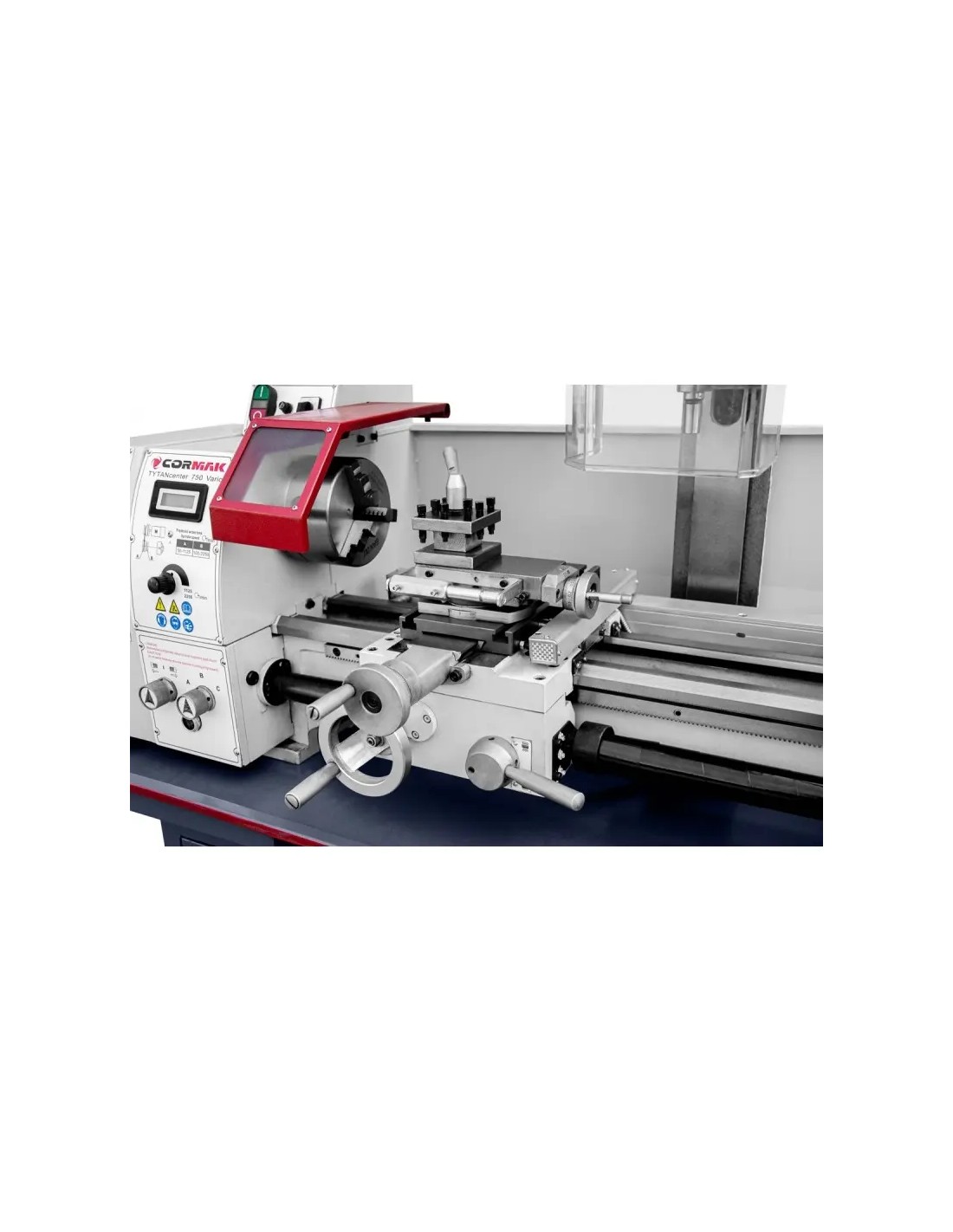

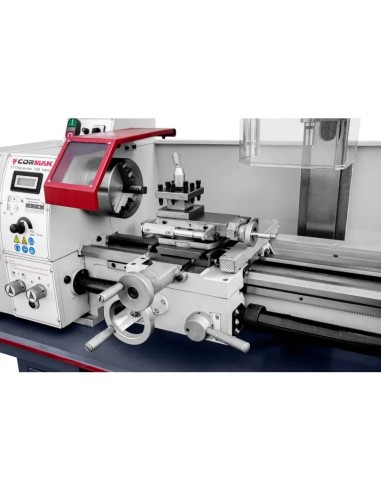

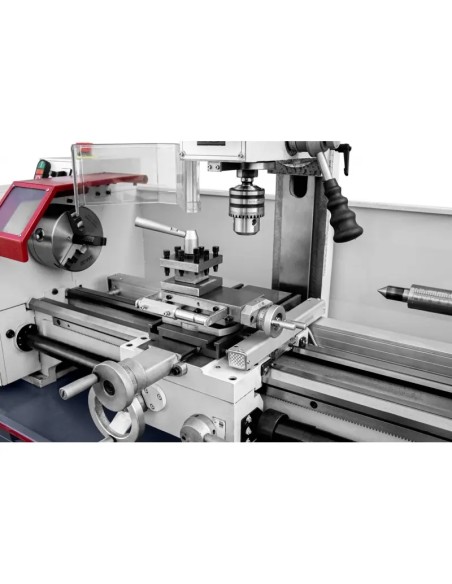

Strung

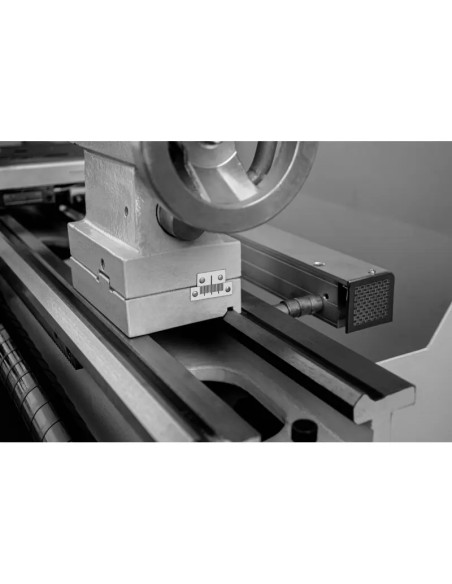

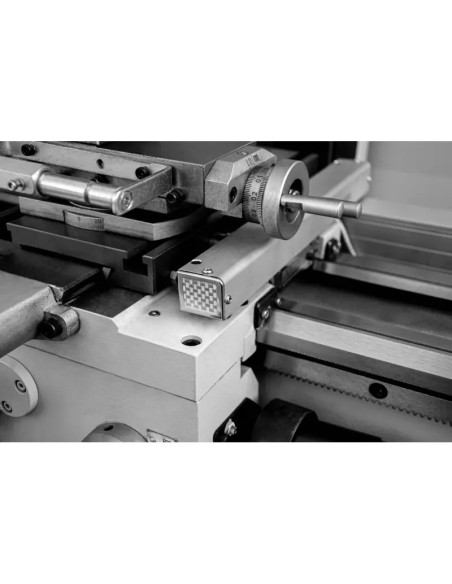

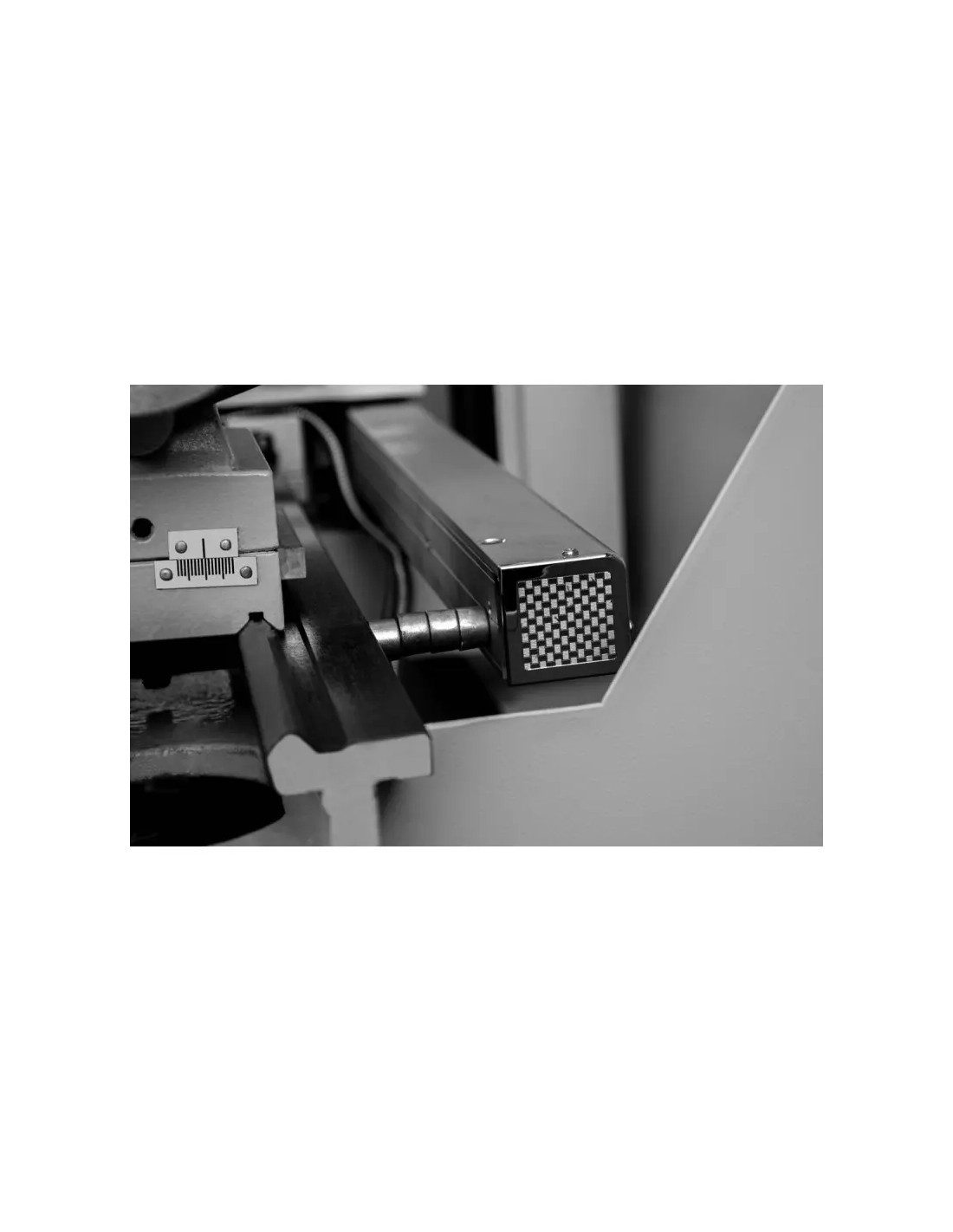

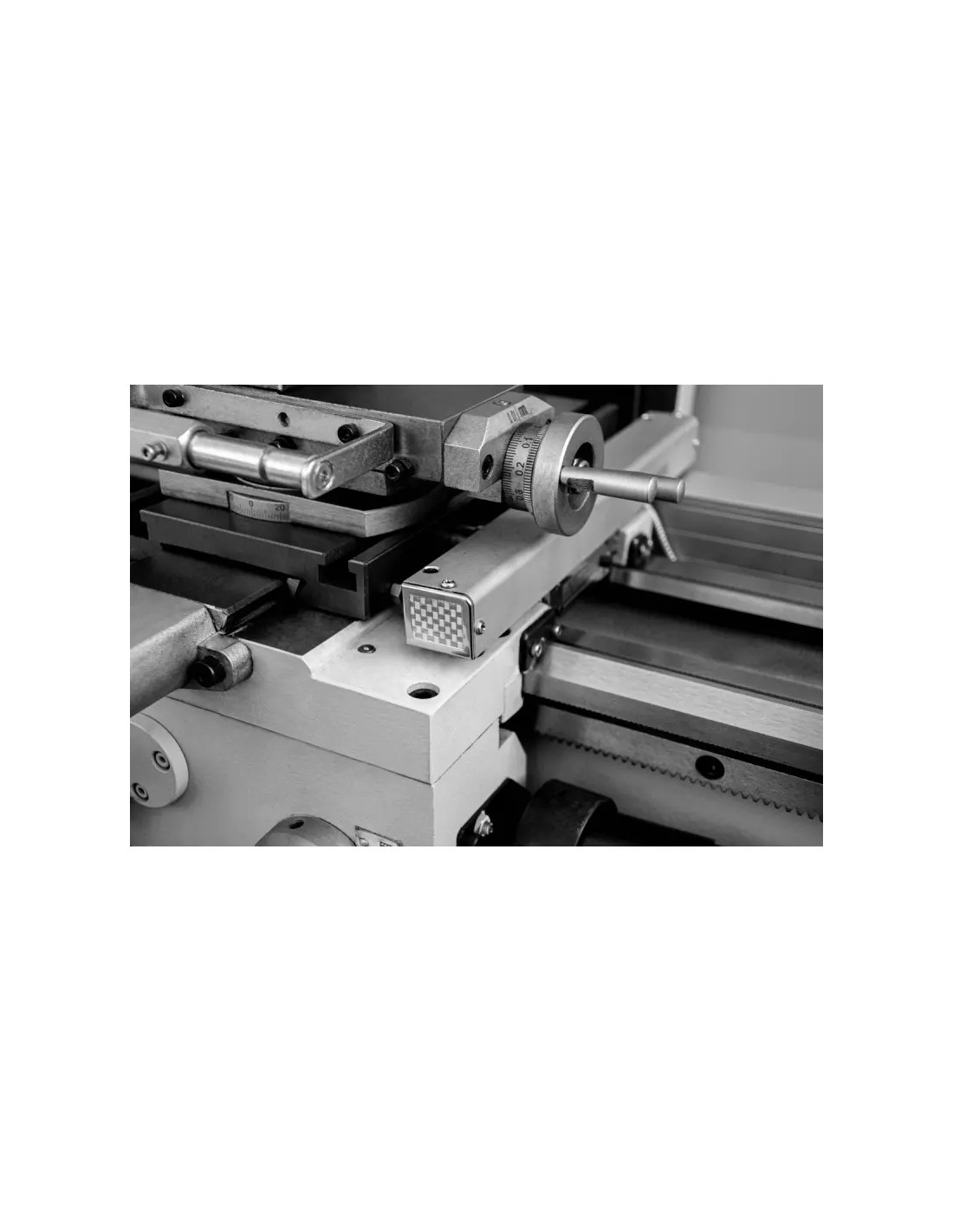

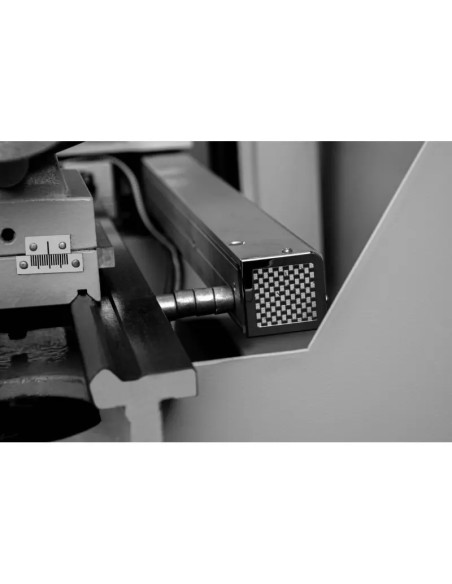

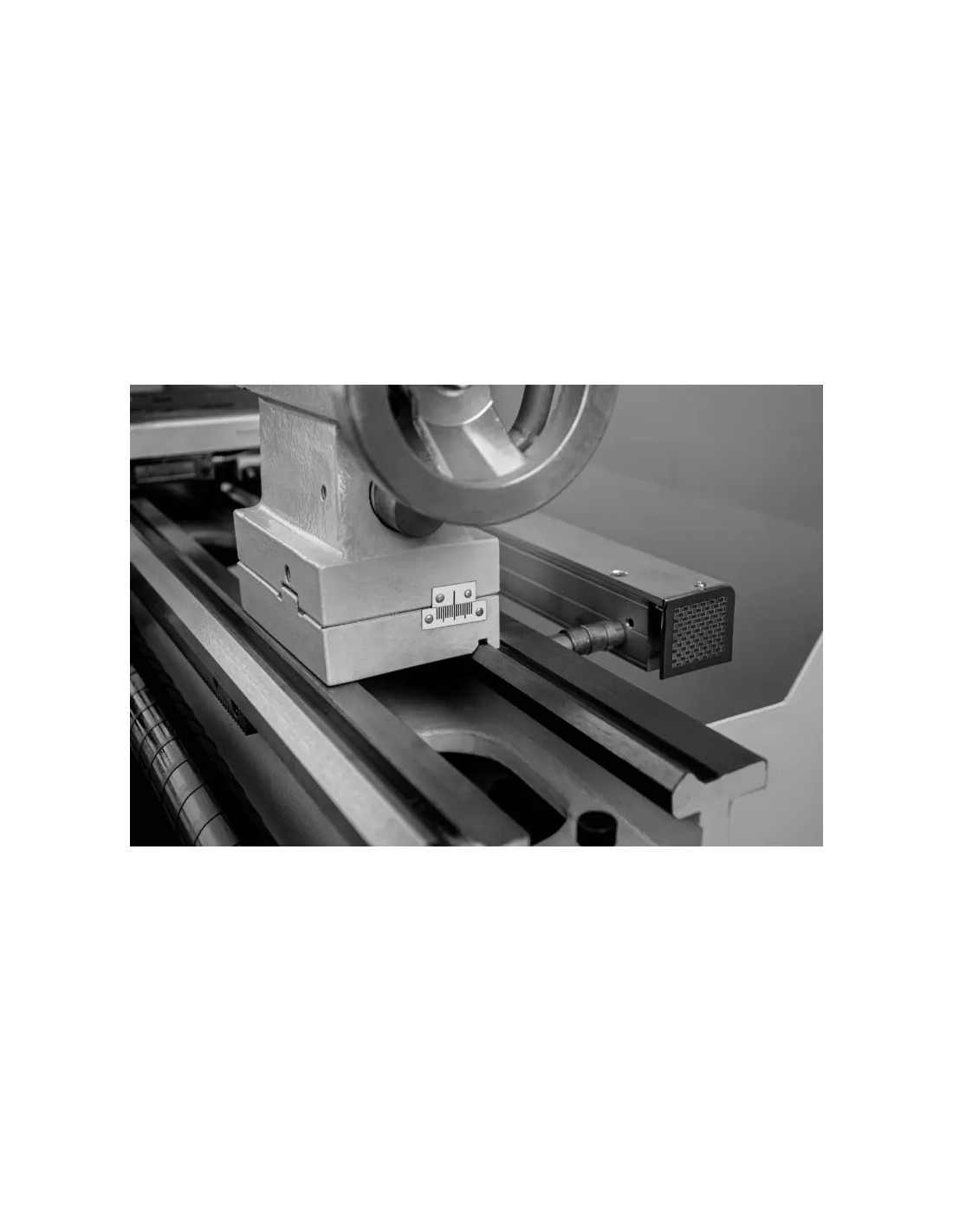

- Afisajul digital functioneaza pe doua axe: miscarea longitudinala si transversala a suportului. Semnalul electronic procesat de la riglele optice vizualizeaza valorile obtinute din miscarile de-a lungul axelor pe ecranul digital si elimina erorile de miscare cauzate de jocurile mecanismului cu arborele de lucru.
- Motor modern cu reglare continua a vitezei pe ax asigura confortul lucrului si reduce timpul de calibrare a masinii.

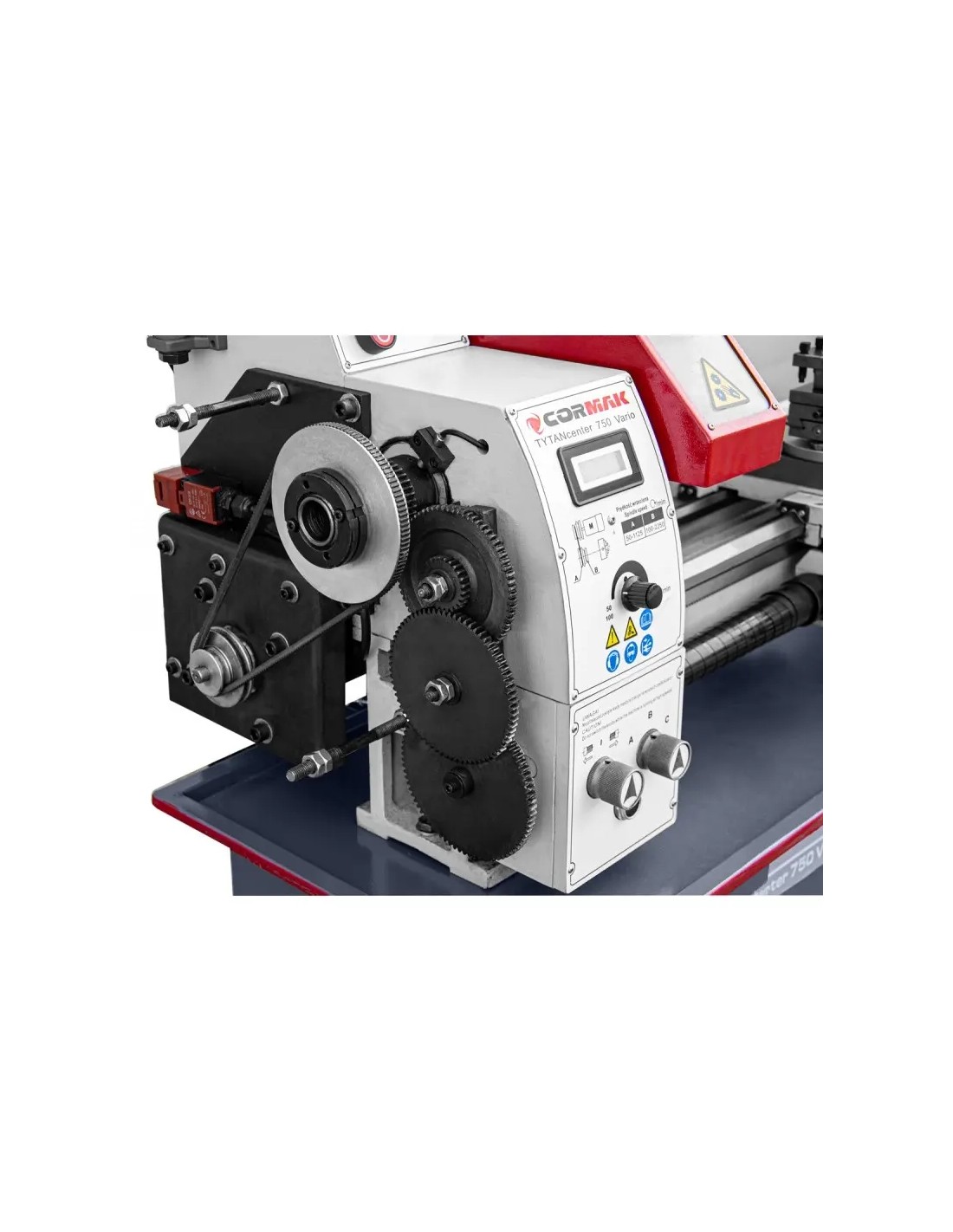

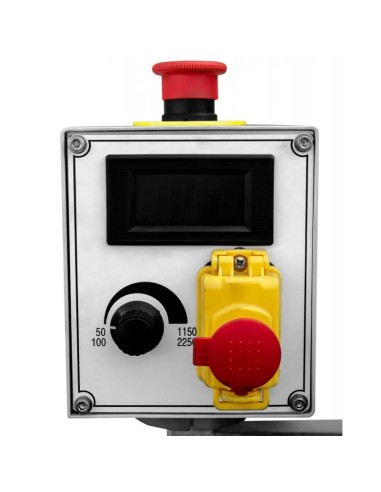

- Ecran LCD cu afisaj al vitezei axului este utilizat pentru controlul si reglarea rapida a rotatiilor axului in timpul setarii modurilor de taiere si filetare.

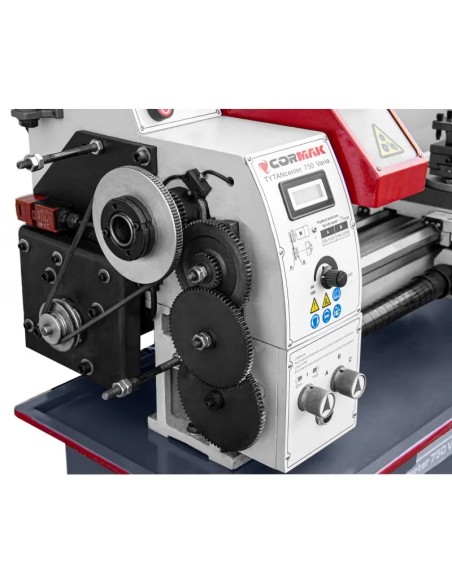

- Doua intervale de viteza de rotatie a axului: redus (50-1125), pentru prelucrarea mecanica a otelurilor dure si crescut (100-2250), pentru strunjirea precisa la viteze mari.
- Filete taiate: metrice - 18 grade (0,2-3,5), toli - 21 grade (8-56) cu posibilitatea de taiere a filetelor stanga si dreapta.

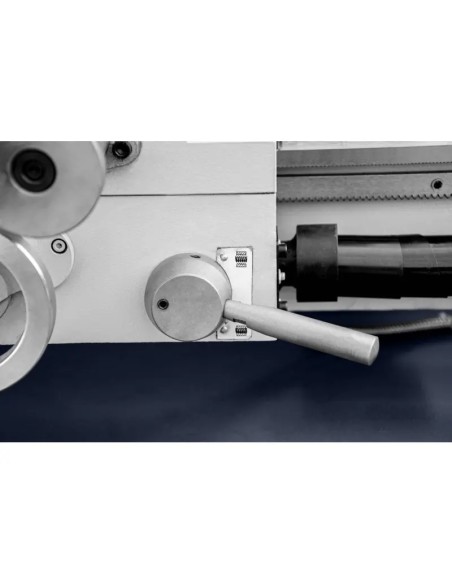

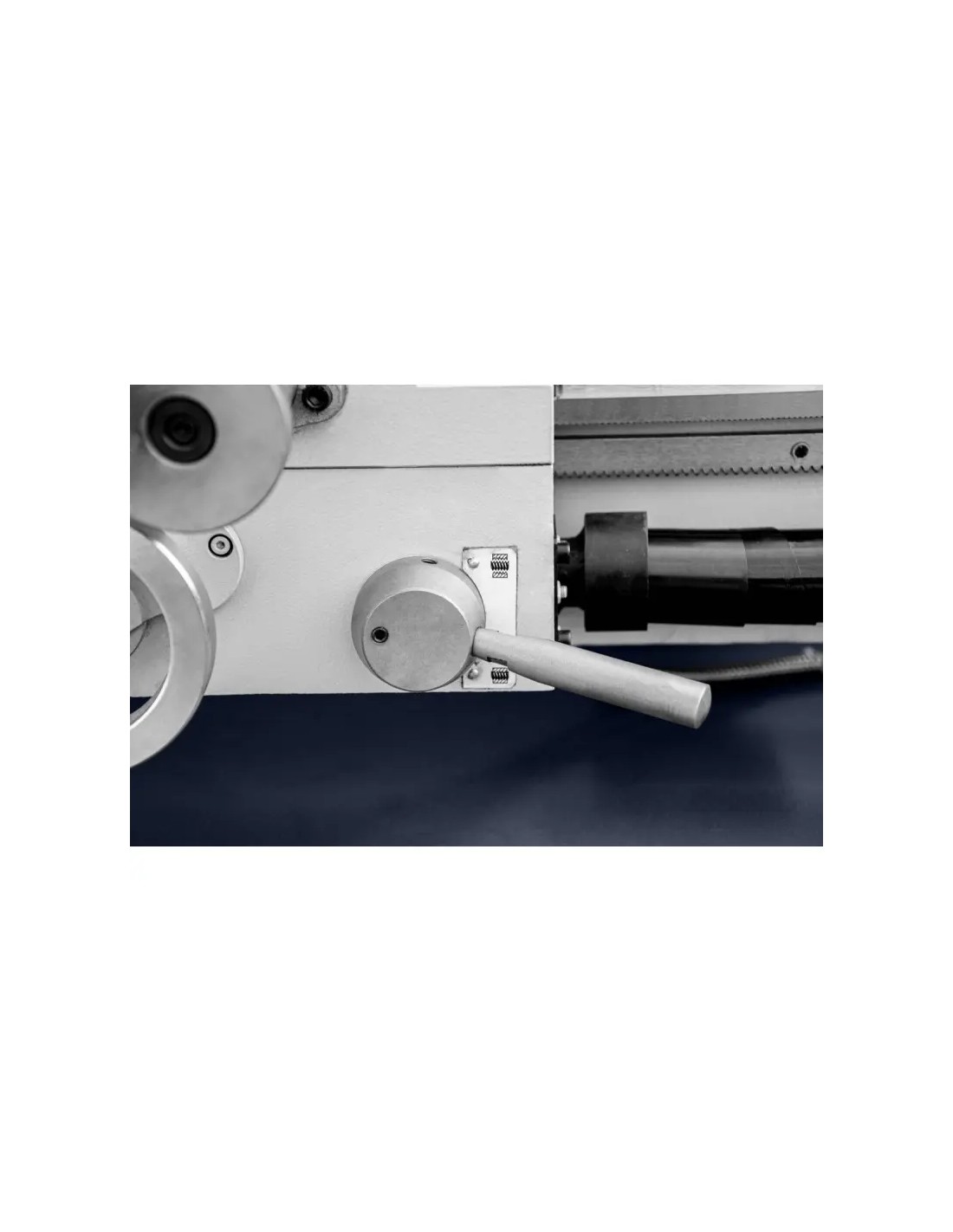

- Avans longitudinal automat are 6 intervale de viteza (0,07 pana la 0,40) mm/rot. - Reduce timpul de prelucrare si imbunatateste calitatea in timpul strunjirii pieselor lungi.

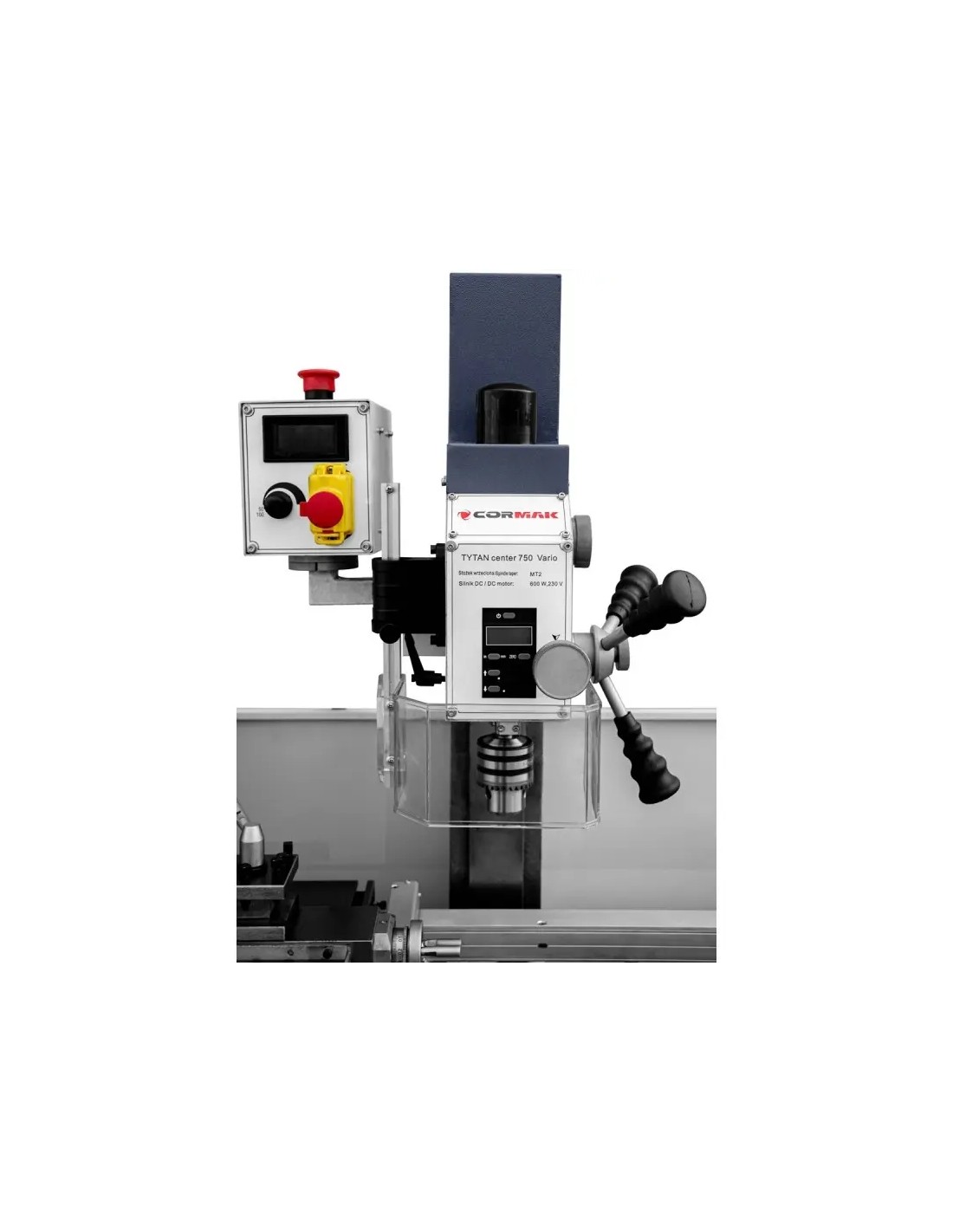

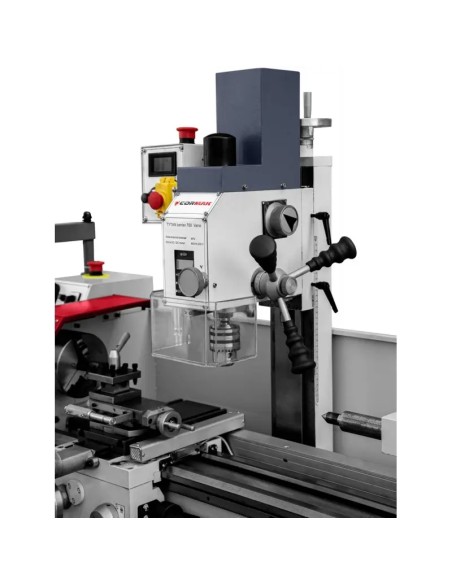

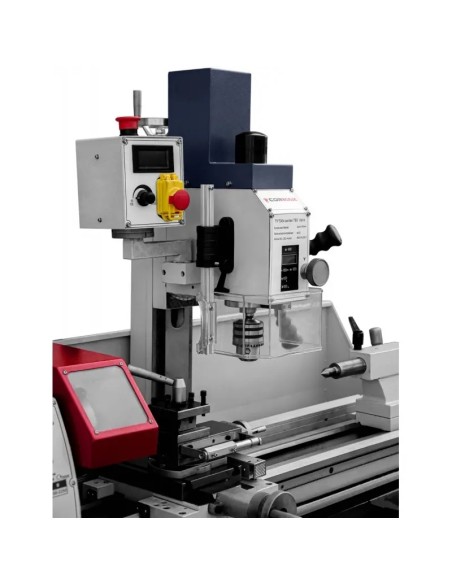

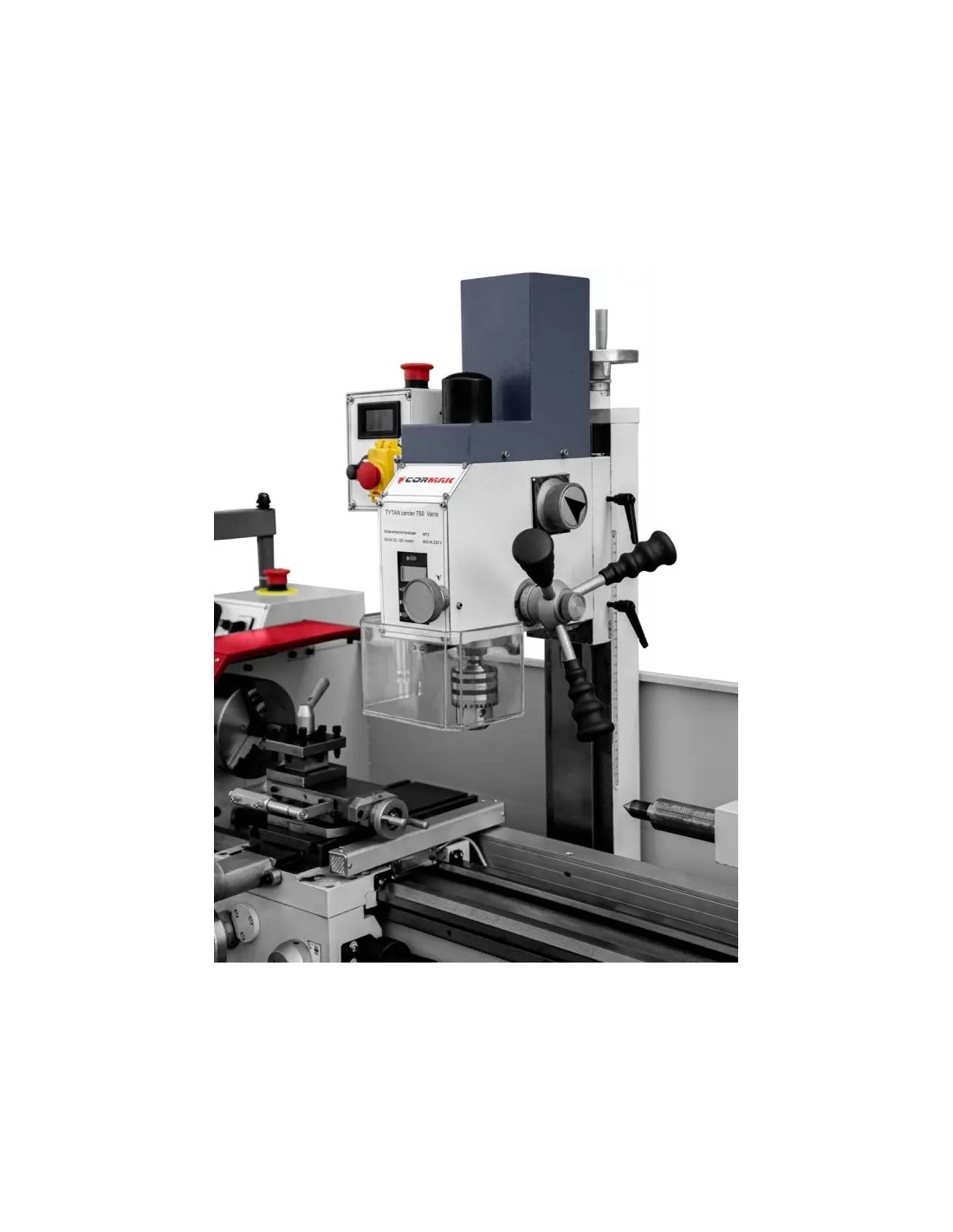

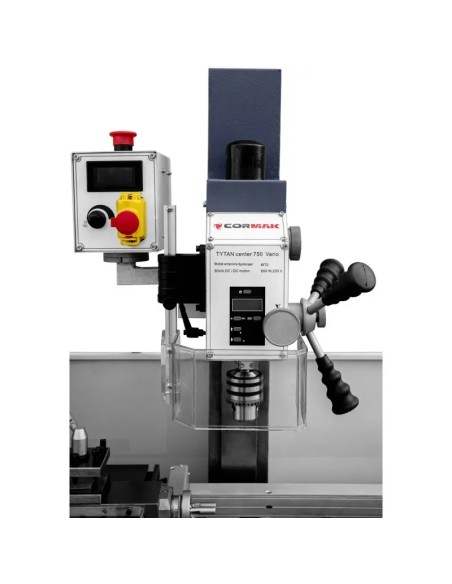

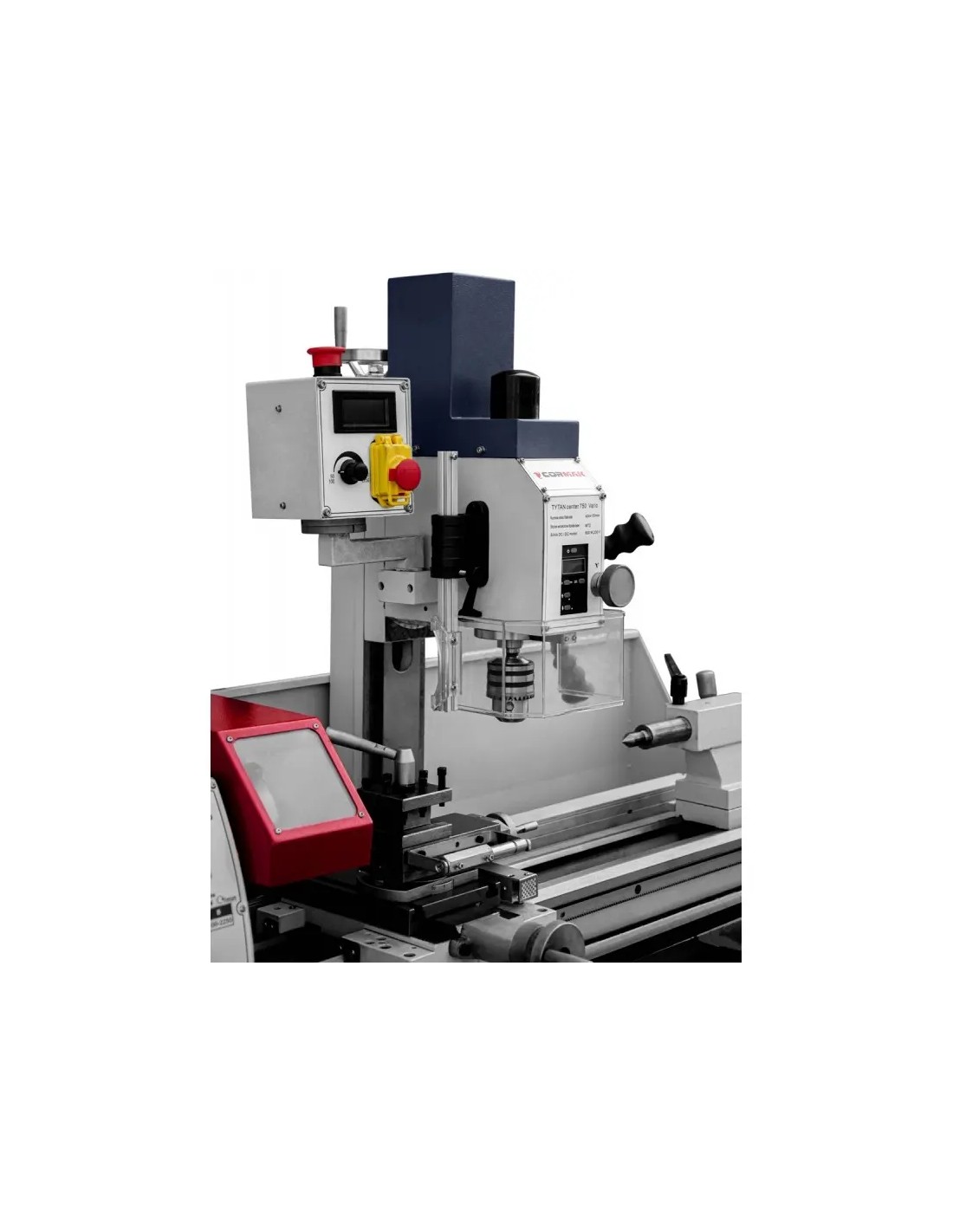

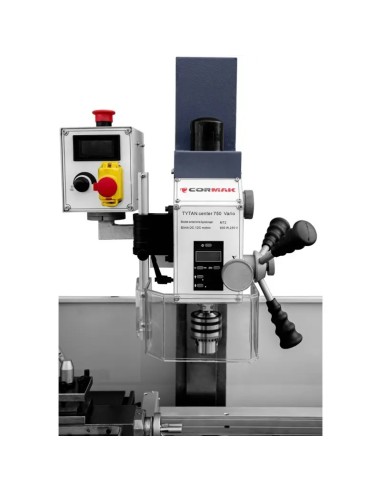

Freza
- Motor modern cu reglare continua a vitezei pe ax
- Doua intervale de viteza de rotatie a axului: redus (50-1125), si crescut (100-2250).

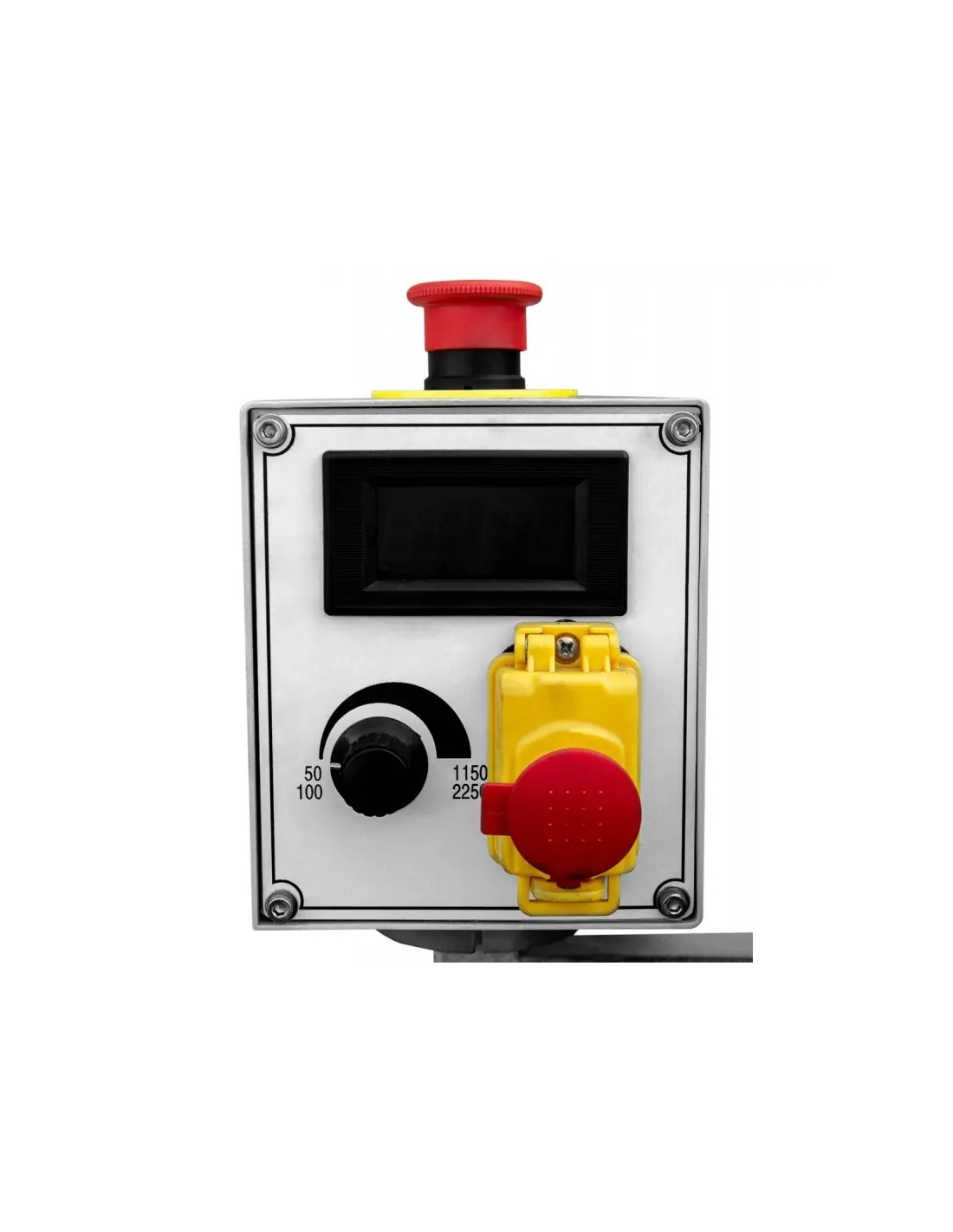

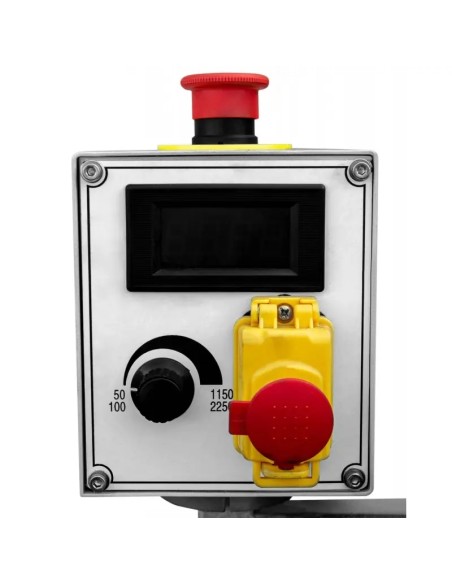

- Ecran LCD cu afisaj al vitezei axului este utilizat pentru controlul si reglarea rapida a rotatiilor
- Capul frezei este echipat cu o cutie de viteze cu 2 trepte, ceea ce creste cuplul in timpul prelucrarii puterii.

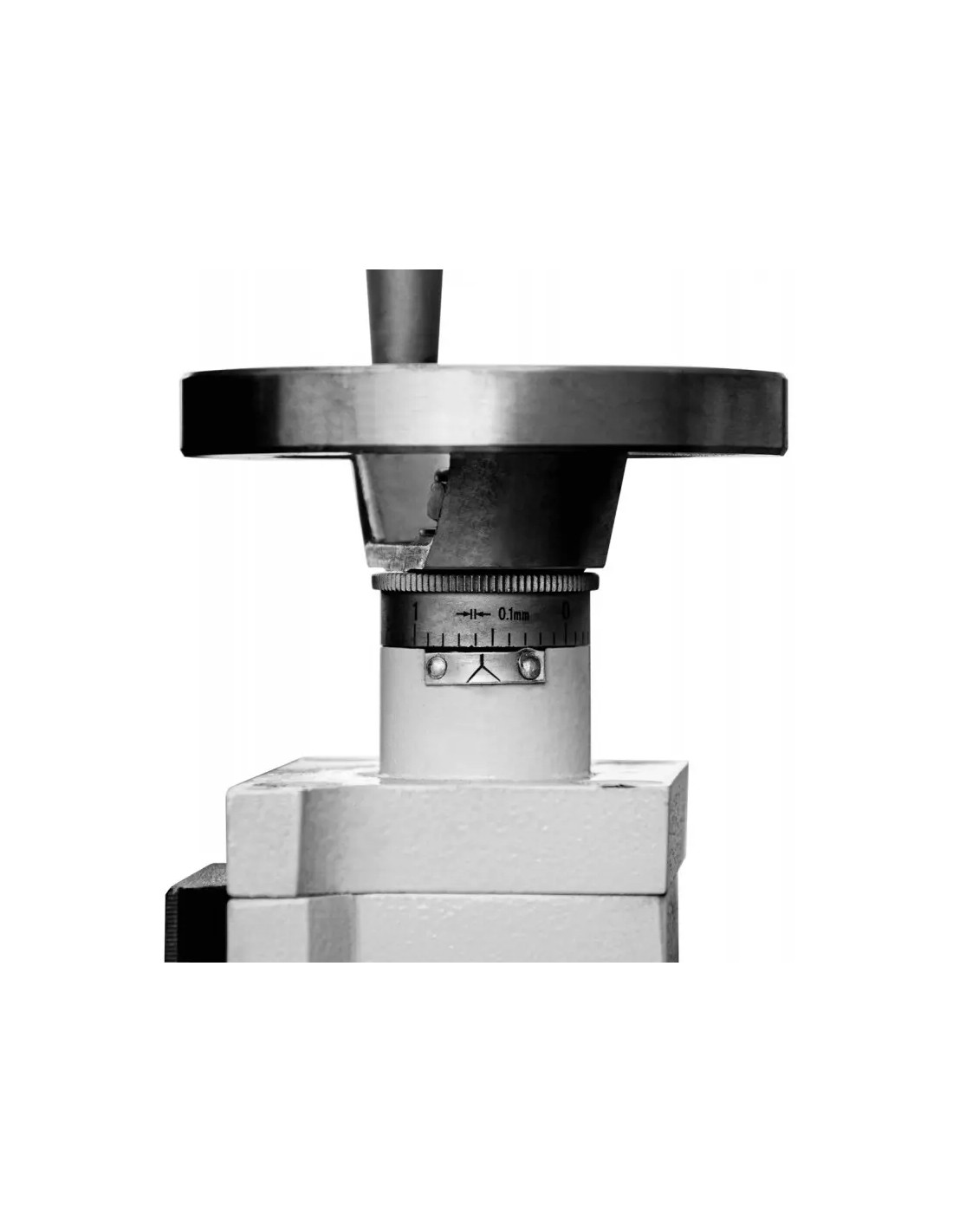

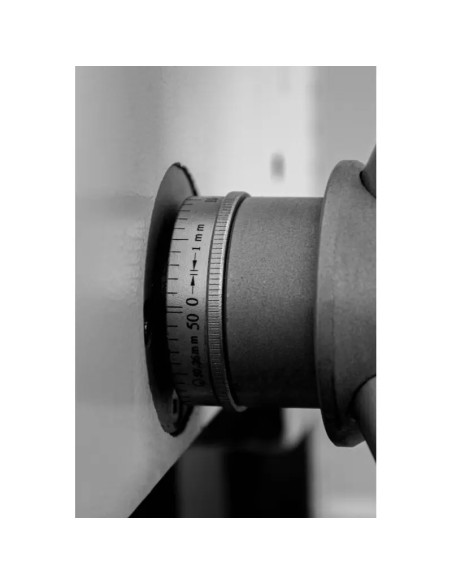

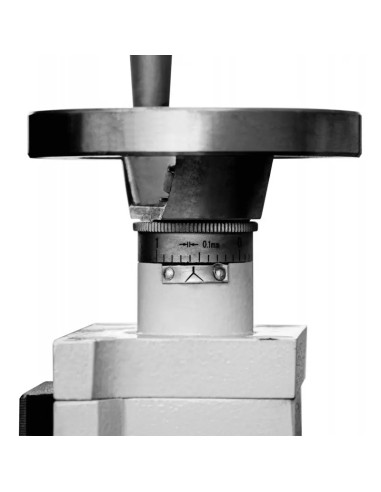

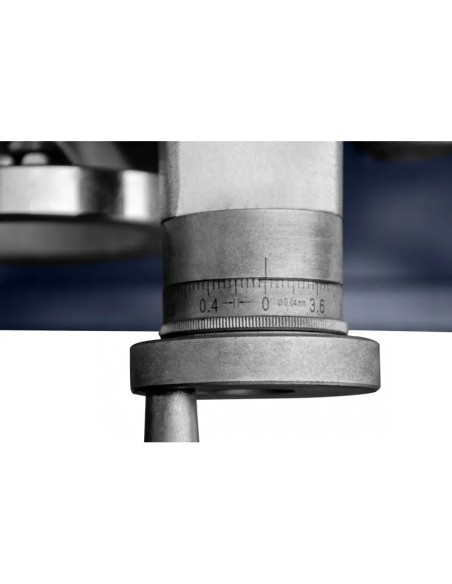

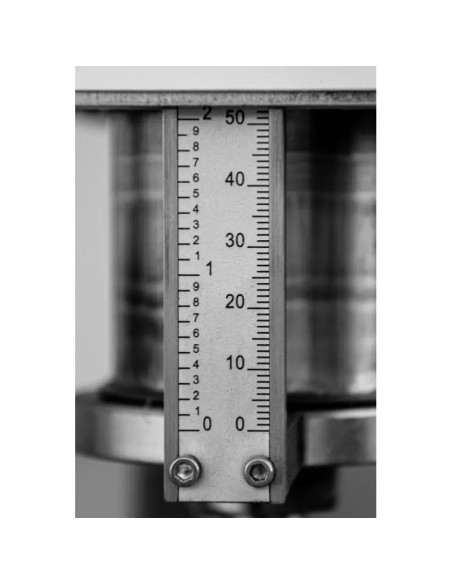

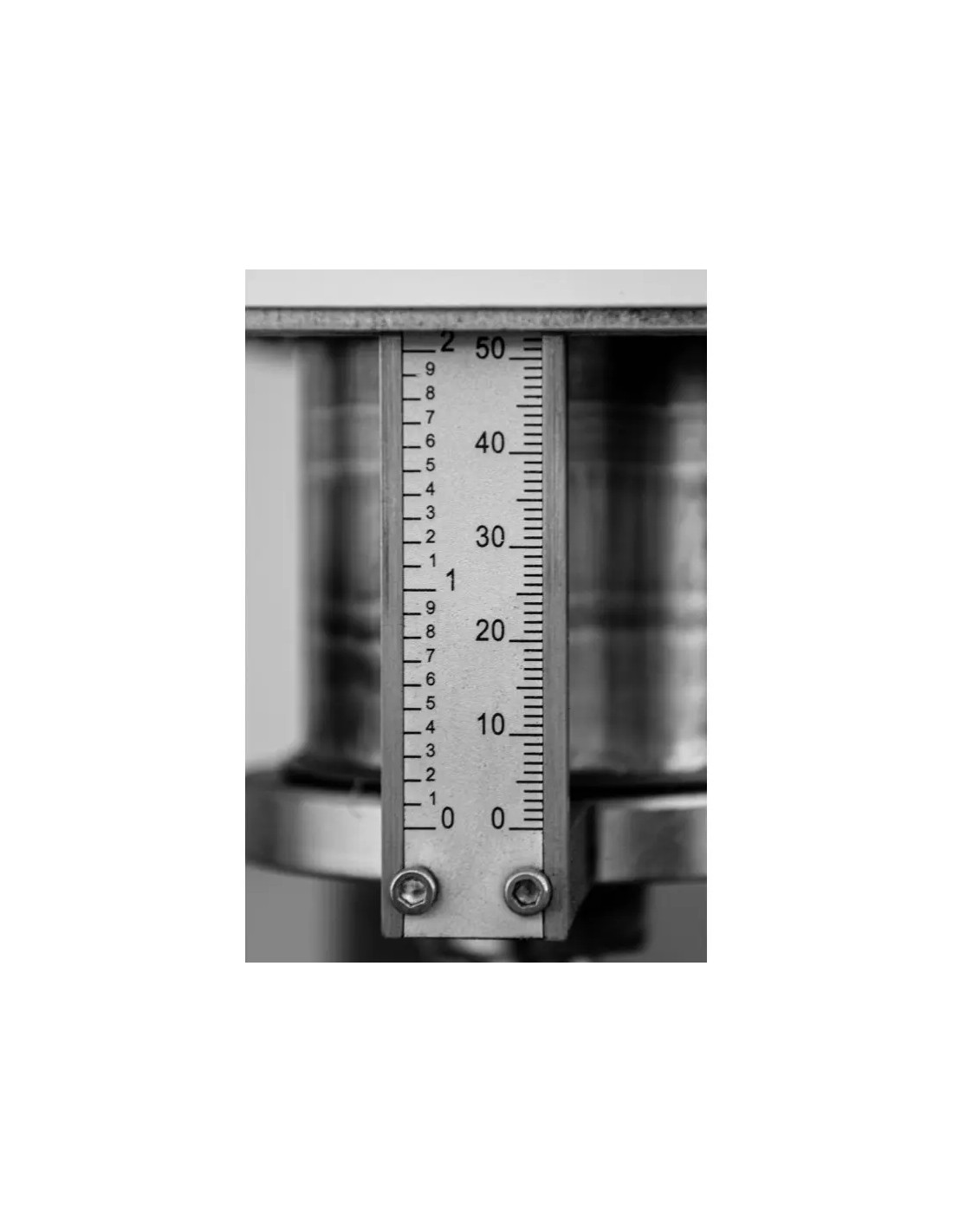

- Panou de indicare a pozitiei sculei - afiseaza si inregistreaza cursa pinolei cu precizie pana la sutimi de milimetru. Acest lucru permite setarea dimensiunilor exacte ale adancimii pentru gaurire si frezare si eliminarea rebuturilor.

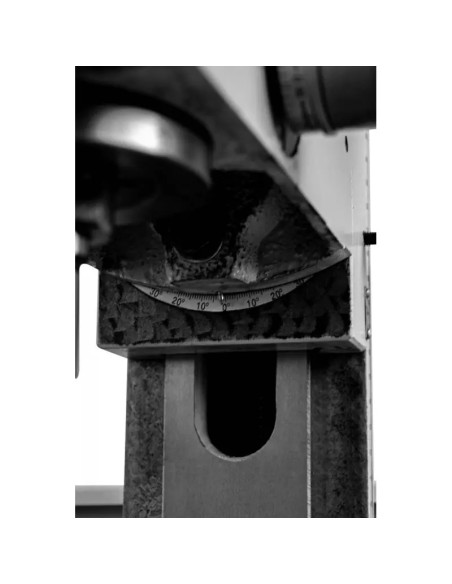

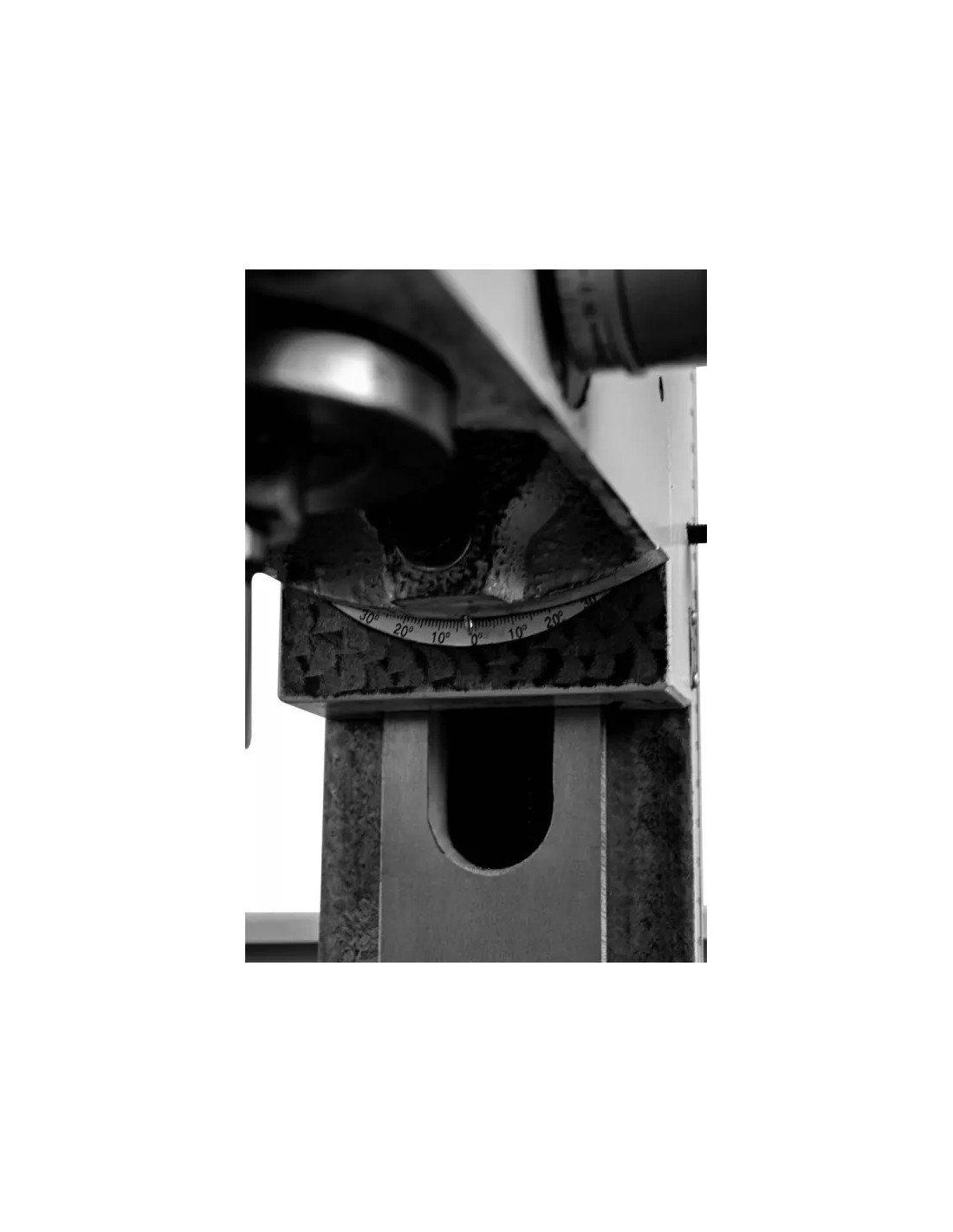

- Unghiul axului ± 90° - permite gaurirea si frezarea la un unghi specificat.
- Miscarea rigida a capului frezei de-a lungul ghidajelor tip coada de randunica asigura o precizie si calitate ridicata a prelucrarii.

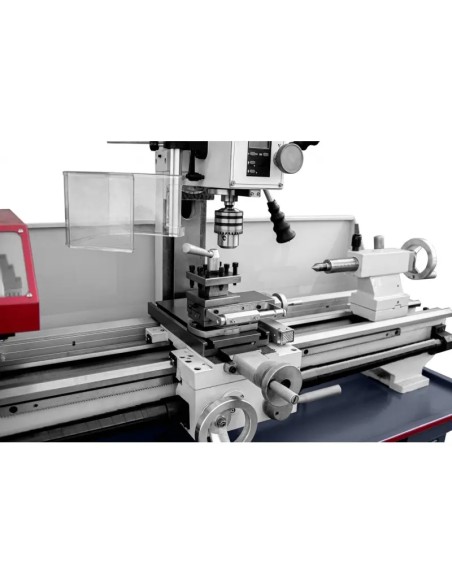

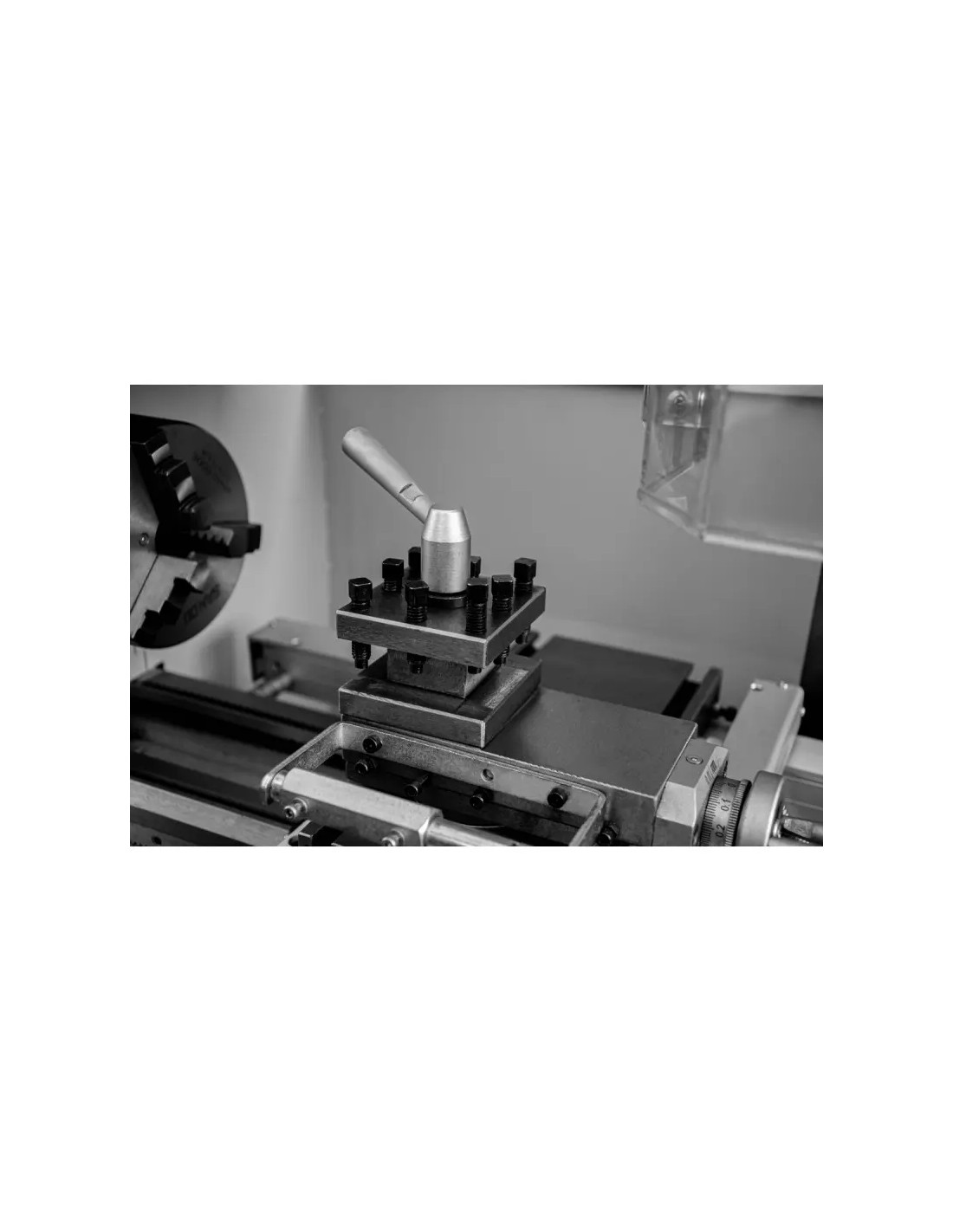

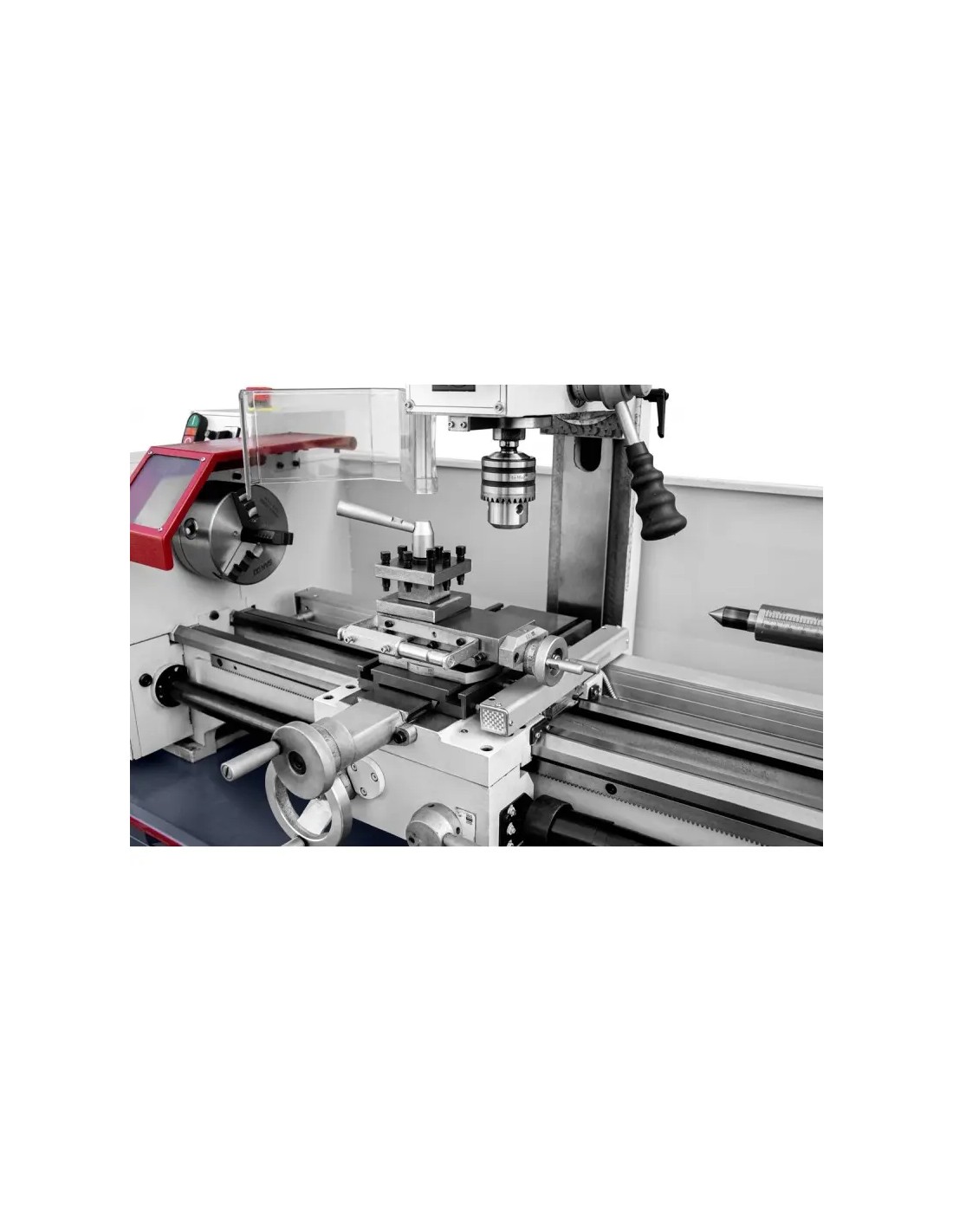

- Inainte de a incepe frezarea, este necesara demontarea suportului de scule al strungului si montarea in locul sau a unei menghine de masina. Dimensiunea suprafetei de lucru este de 225 x 125 mm, distanta intre caneluri este de 100 mm, dimensiunea canelurii 9x16 mm. Deplasarea transversala maxima a capului frezei este de 115 mm.
