LUNGIMEA ROLELOR | 2550 mm |
DIAMETRUL ROLELOR SUPERIOR SI INFERIOR | 190 mm |
DIAMETRUL MIN. DE INDOIRE A TABLEI | 285 mm |
GROSIMEA MAX. A TABLEI CU INDOIRE PRELIMINARA | 5 mm |
GROSIMEA MAX. A TABLEI INDOIRE STANDARD | 6 mm |
PUTEREA MOTORULUI PRINCIPAL | 4,0 kW |
PUTEREA MOTORULUI ROLEI LATERALE | 1,5 kW |
DIMENSIUNI L/I/A | 4250 x 950 x 1250 mm |
GREUTATE (NETA) | 4200 kg |
LUNGIMEA ROLEI | 2550 mm |
DIAMETRUL ROLEI SUPERIOR SI INFERIOR | 190 mm |
DIAMETRUL MIN. DE INDOIRE (CU INDOIRE PRELIMINARA) | 285 mm |
INDOIRE PRELIMINARA, GROSIME | 5 mm |
INDOIRE STANDARD, GROSIME | 6 mm |
PUTEREA MOTORULUI PRINCIPAL | 4,0 kW |
PUTEREA MOTORULUI ROLEI DIN SPATE | 1,5 kW |
LATIME | 4250 mm |
ADANCIME | 920 mm |
INALTIME | 1250 mm |
GREUTATE APROX. | 4200 kg |

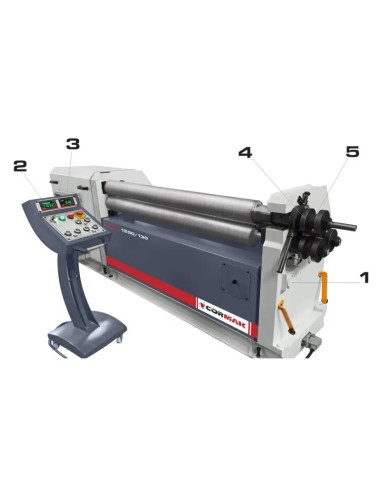

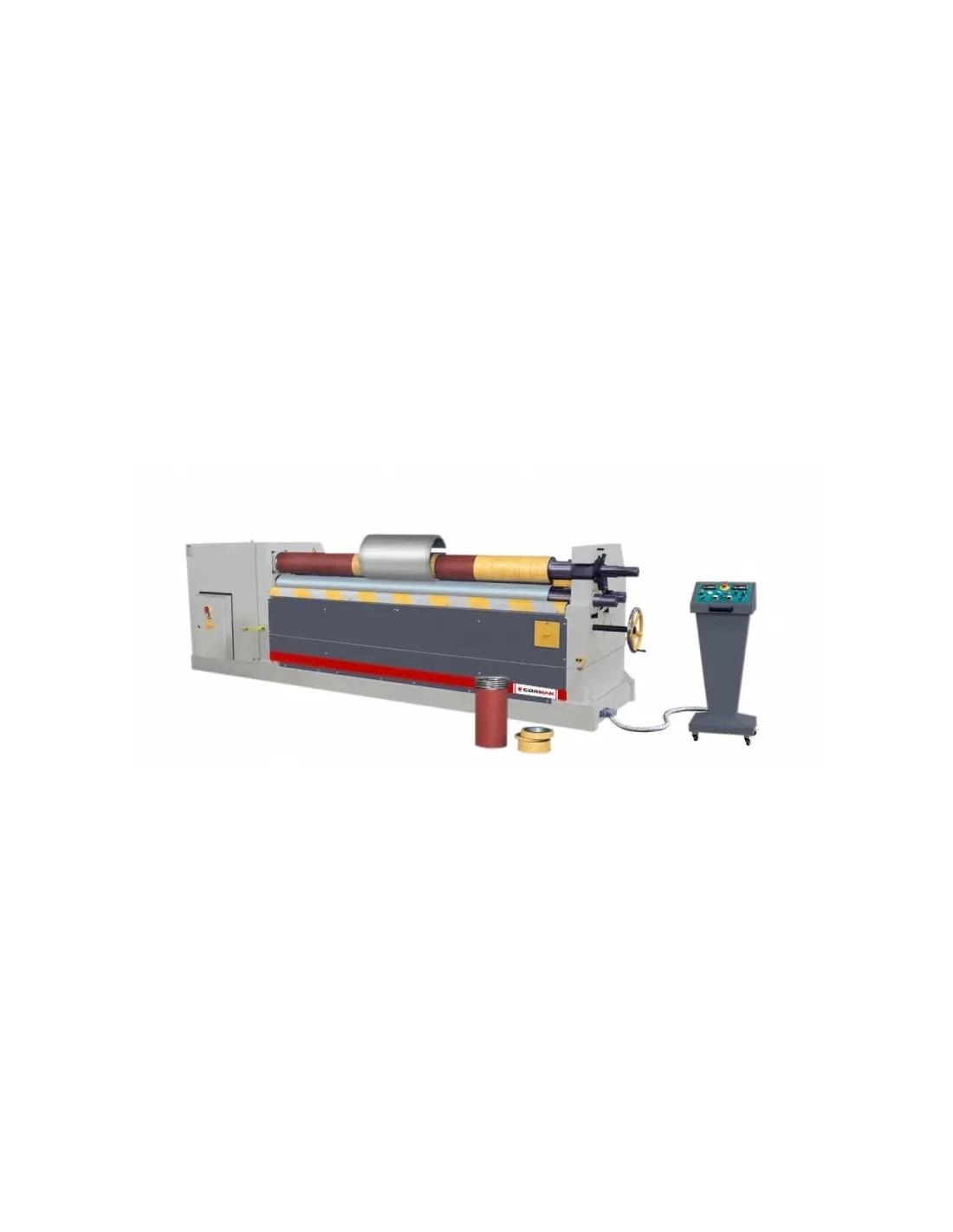

![]() | Echipament optional:
|

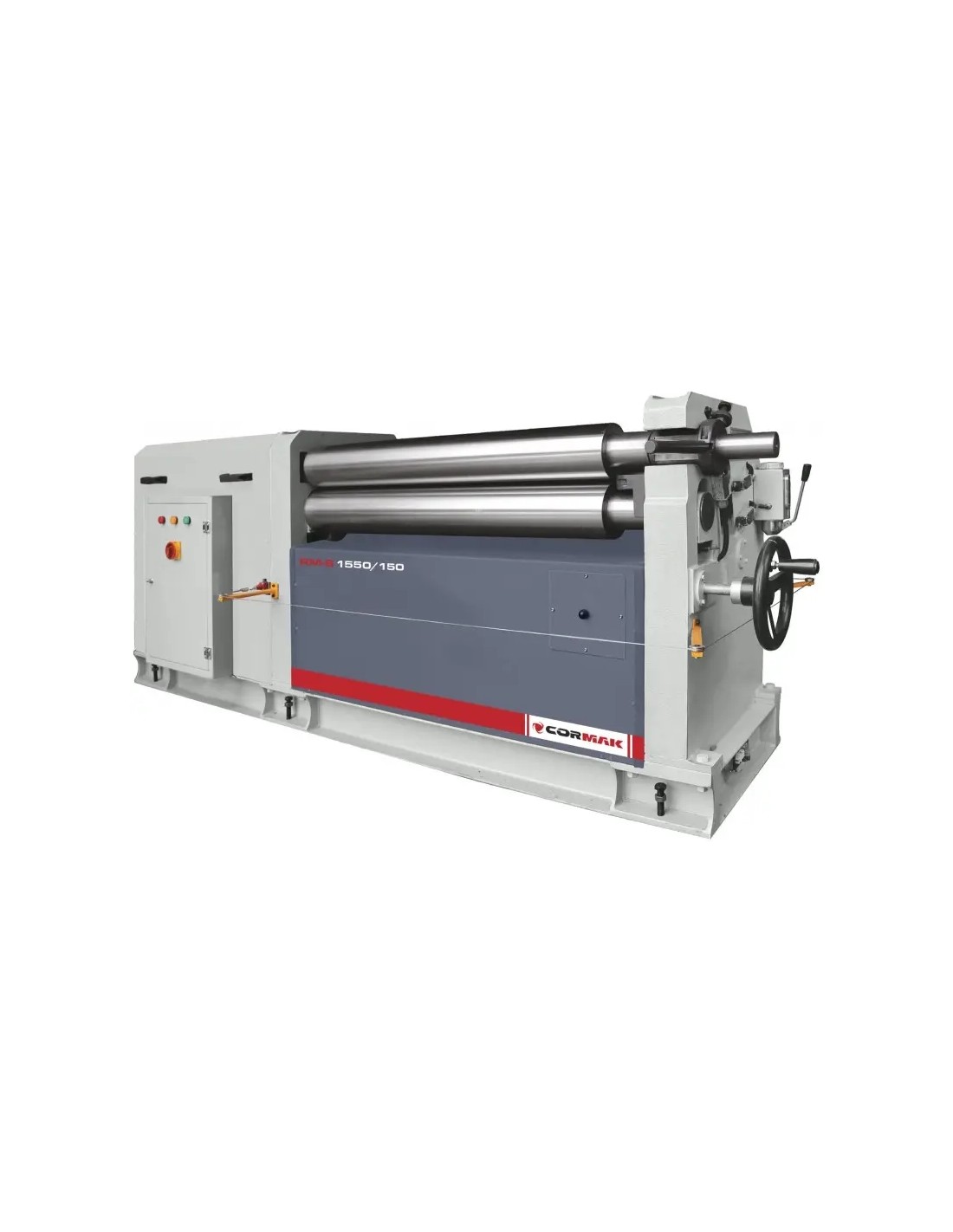

Descrierea masinii:
- Seria RM-S - spre deosebire de RM - este destinata indoirii tablelor mai groase si productiei in serie. Aceste masini de indoit au putere, functionalitate, eficienta si durabilitate mai mari. In seria RM-S este montat standard un motor electric pentru reglarea rolei laterale, care permite indoirea preliminara. Datorita puterii marite a motorului principal si lateral, precum si a constructiei armate a cadrului, este posibila obtinerea celor mai mici diametre din tablele cele mai groase.
- Constructia asimetrica a sistemului de role permite indoirea preliminara a tablei prin deplasarea rolei laterale. Indoirea marginilor tablei este o functie importanta care asigura calitatea piesei finale, permitand obtinerea unei forme inchise uniforme. Pentru a indoi in ambele directii, trebuie sa desfaci foaia si sa apesi de doua ori rola laterala.

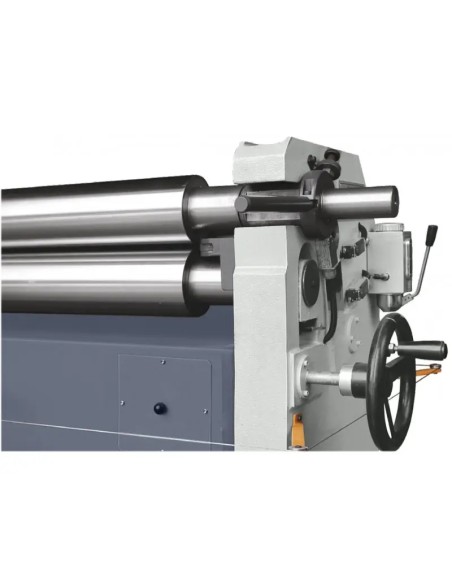

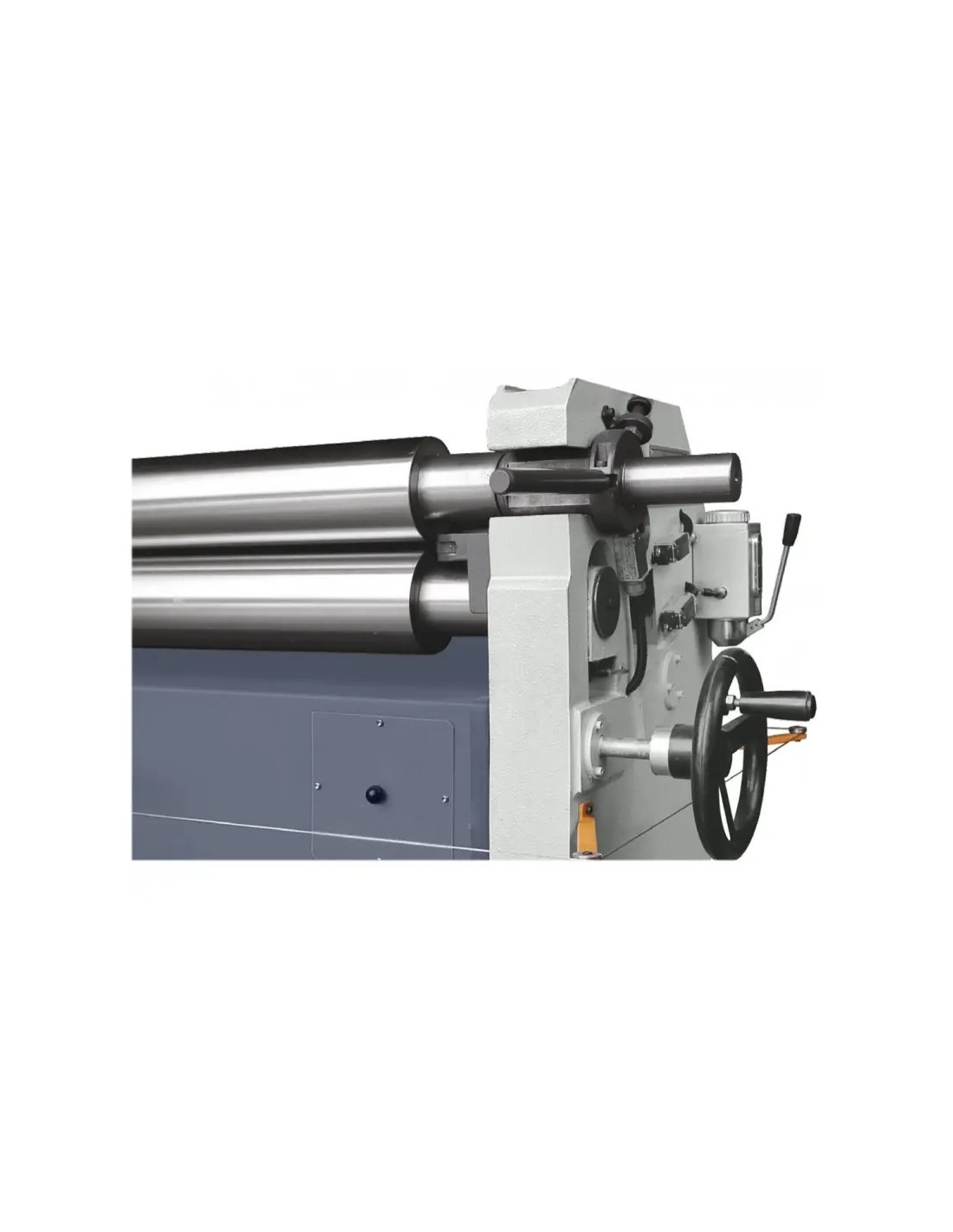

- Rola superioara este pliabila, facilitand astfel scoaterea produselor finite. Este echipata cu un blocaj care previne deschiderea accidentala in timpul lucrului.
Schema de procesare cu indoire preliminara:
Principalele avantaje:
- Constructie din otel sudata, stabila, compacta si grea, adaptata la sarcini mai mari.
- Role fabricate din otel cu rezistenta crescuta la intindere conform certificatului de calitate SAE 1050, calite si slefuite.
- Rolele seriei RM-S asigura indoirea preliminara a tablei datorita aranjamentului asimetric al rolelor si rolei laterale motorizate. Acest lucru permite indoirea tablelor in forme perfect rotunde, inchise, de diametru minim, cu o calitate si repetabilitate ridicata.
- Actionare prin reductor elicoidal - asigura un cuplu de torsiune puternic si creste semnificativ eficienta.
- Motor modern cu frana - permite indoirea precisa a tablelor de otel.
- Sistem central de ungere - asigura functionare stabila si de lunga durata fara intreruperi pentru intretinere.
- Rola superioara detasabila lateral cu sistem de sustinere.

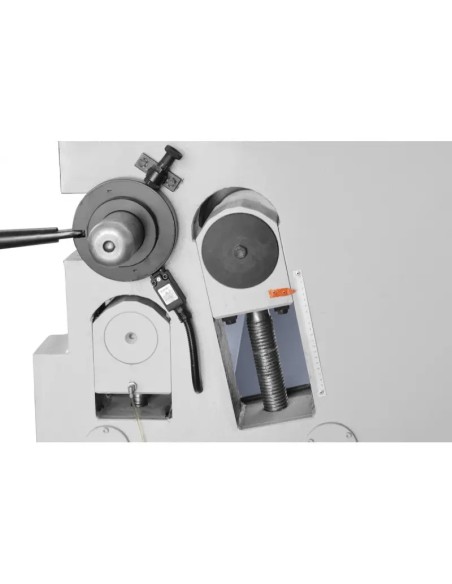

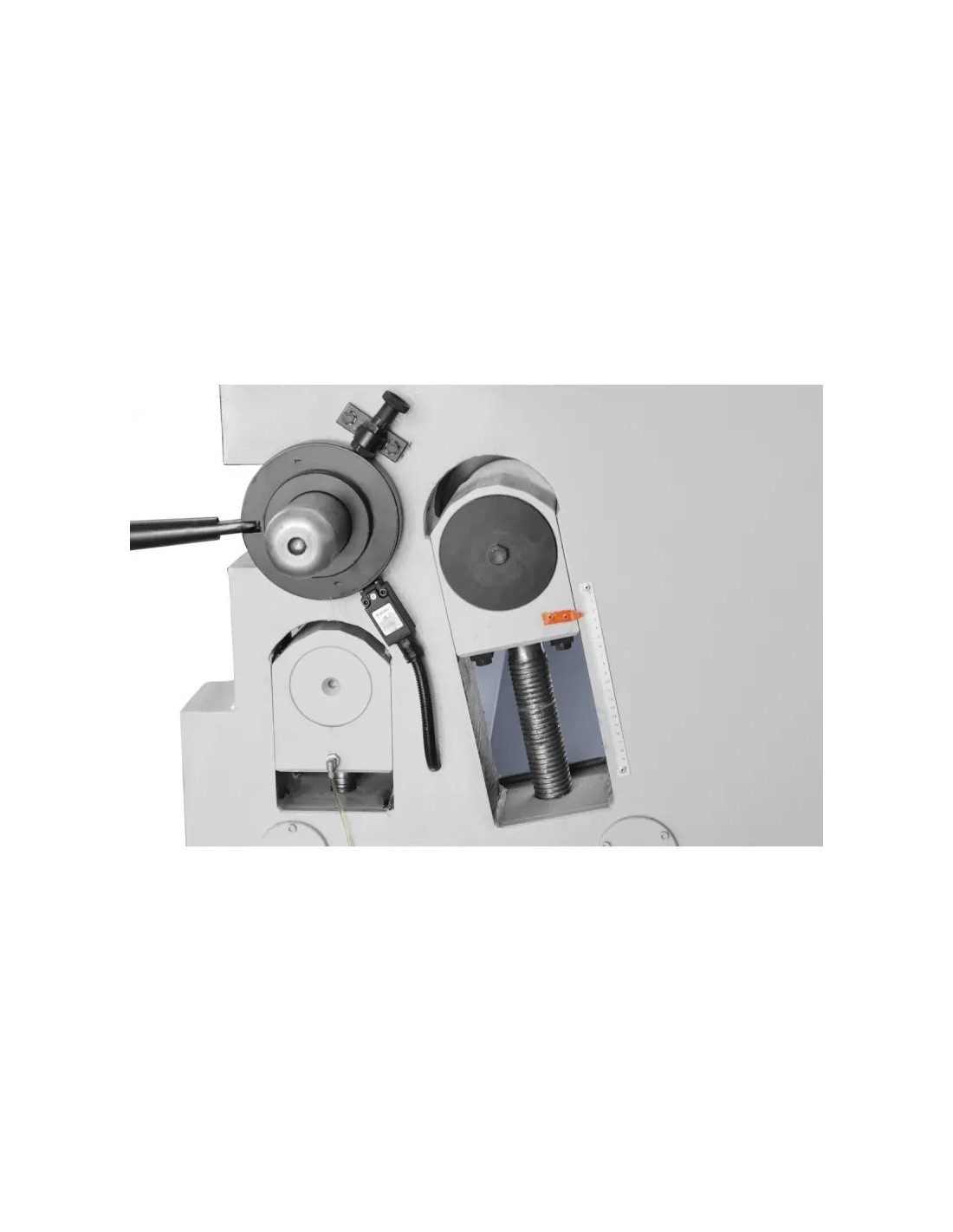

- Rola inferioara cu reglare pe inaltime (manual in standard).
- Role echipate cu caneluri pentru indoirea barelor.
- Seria RM-S permite indoirea conica.
- Optional, ridicarea motorizata a rolei inferioare.

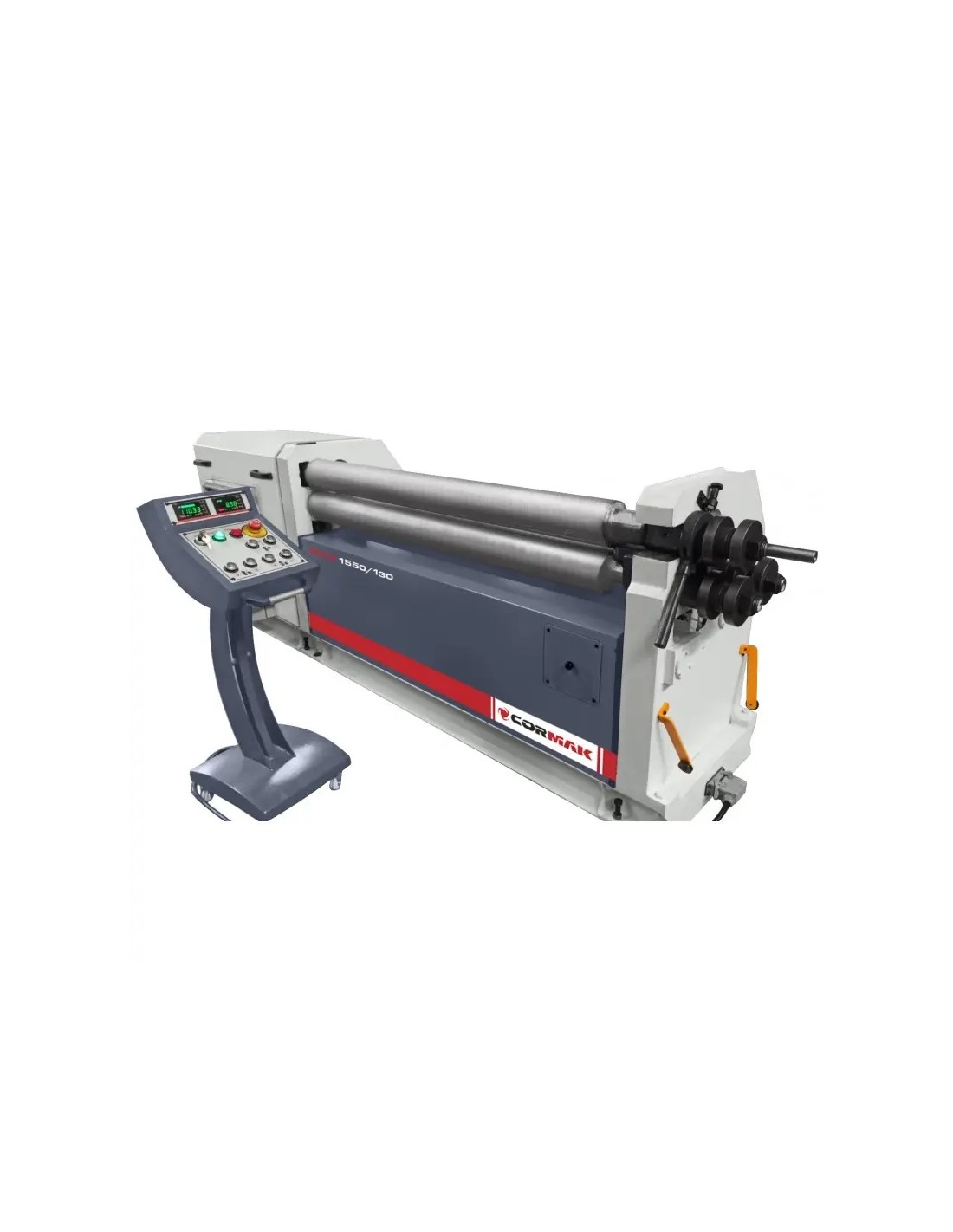

- Optional, indicatie digitala a pozitiei rolei inferioare si laterale actionate de motor.
- Optional, role pentru indoirea tevilor si profilurilor.
- Masina este fabricata conform Directivei de Siguranta EC (marcaj CE) / Declaratie de Conformitate.
ATENTIE: Valorile nominale ale echipamentului standard se bazeaza pe metale cu limita de curgere la rece de 260 N/mm 2
