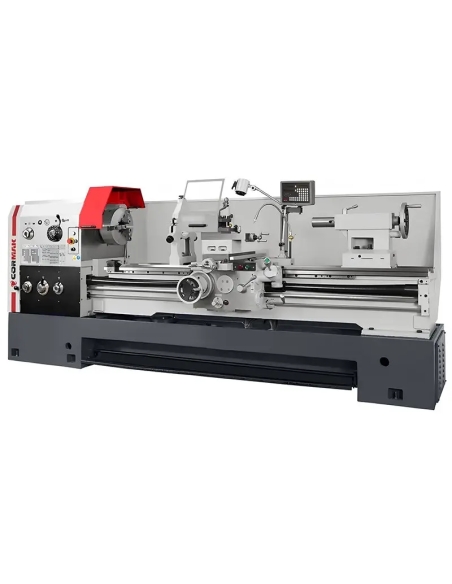

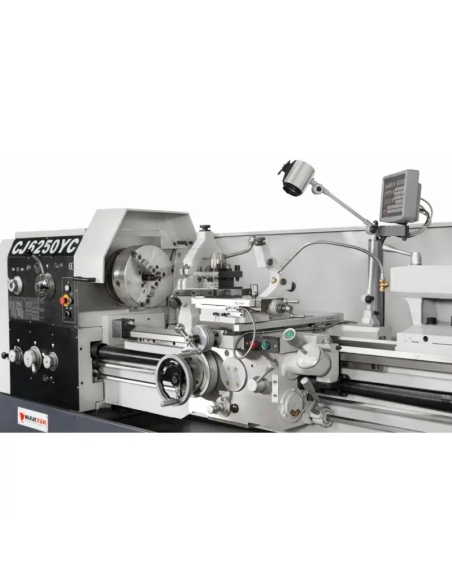

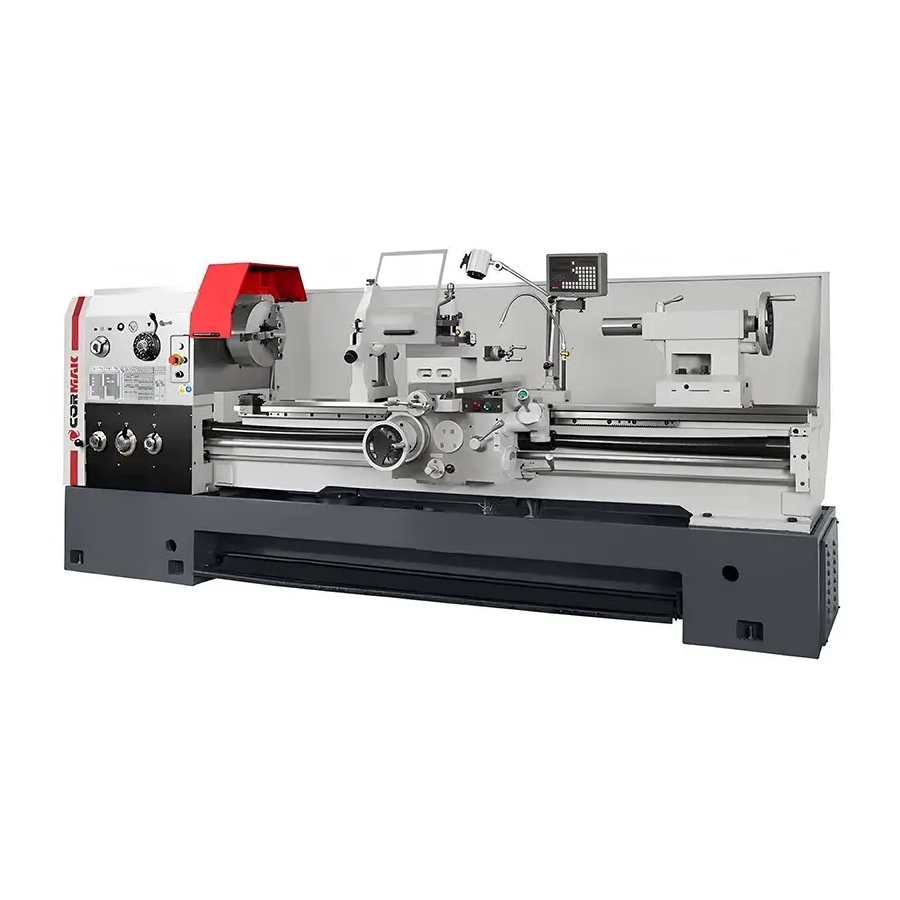

Strung universal convențional CORMAK 500 x 2000YC cu cuțite și vârf rotativ
Strungul universal CORMAK 500 x 2000YC este un strung pentru metal foarte performant și fiabil, proiectat pentru prelucrarea precisă a suprafețelor cilindrice exterioare și interioare. Se descurcă excelent la strunjirea pieselor lungi și cu diametre mari, datorită distanței între vârfuri de 2000 mm și punții detașabile. Acest model este soluția ideală pentru unități de producție, ateliere de sculărie și service-uri de reparații care au nevoie de stabilitate, repetabilitate și echipare standard bogată.
Principalele avantaje ale mașinii
- Diametre de strunjire: 500 mm peste pat și 300 mm peste sanie.
- Punte detașabilă: permite strunjirea elementelor cu diametrul de până la 710 mm.
- Alezajul arborelui principal: 105 mm, pentru prelucrarea arborilor și țevilor.
- Pat robust: lățime 400 mm, călit și rectificat pentru rigiditate maximă.
- Motor principal: 7,5/9 kW, cu putere suficientă pentru prelucrări grele.

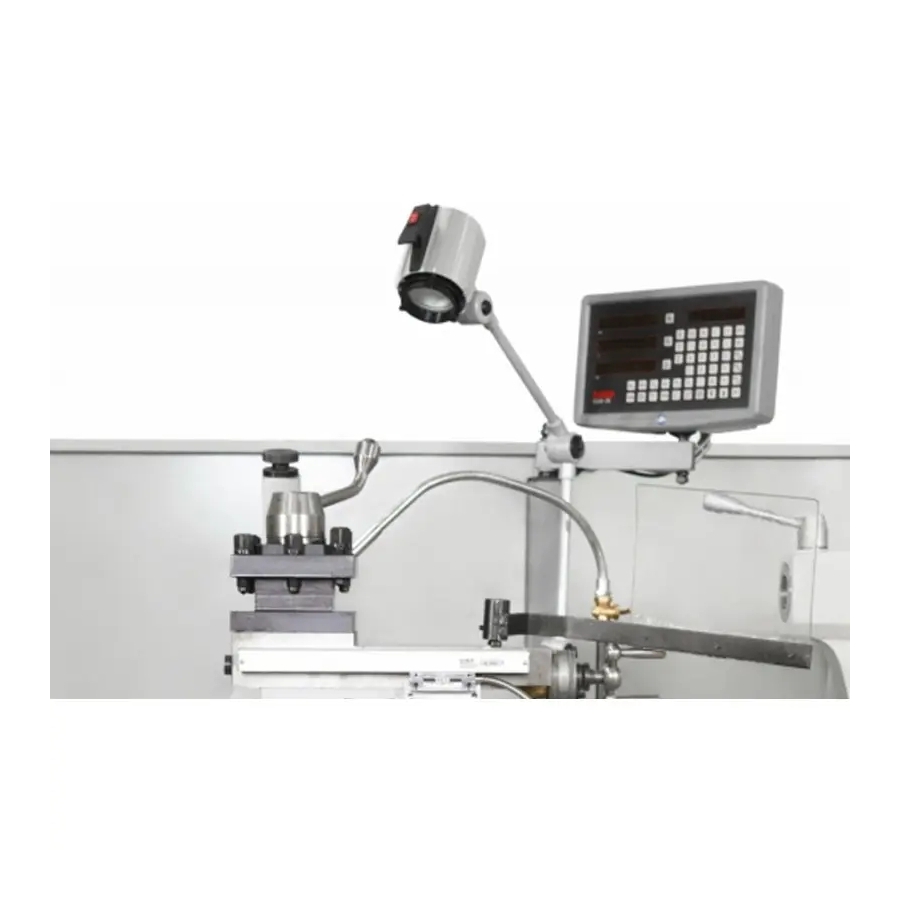

- Afișaj digital: DRO pe 3 axe, pentru controlul precis al poziției sculei.
- Plaja de turații: 36–1600 rpm, în 12 trepte.

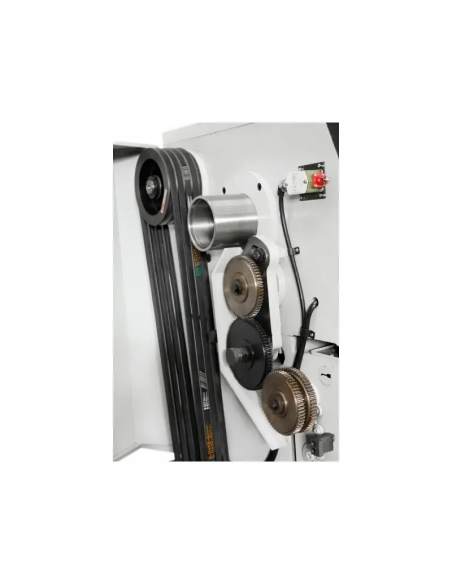

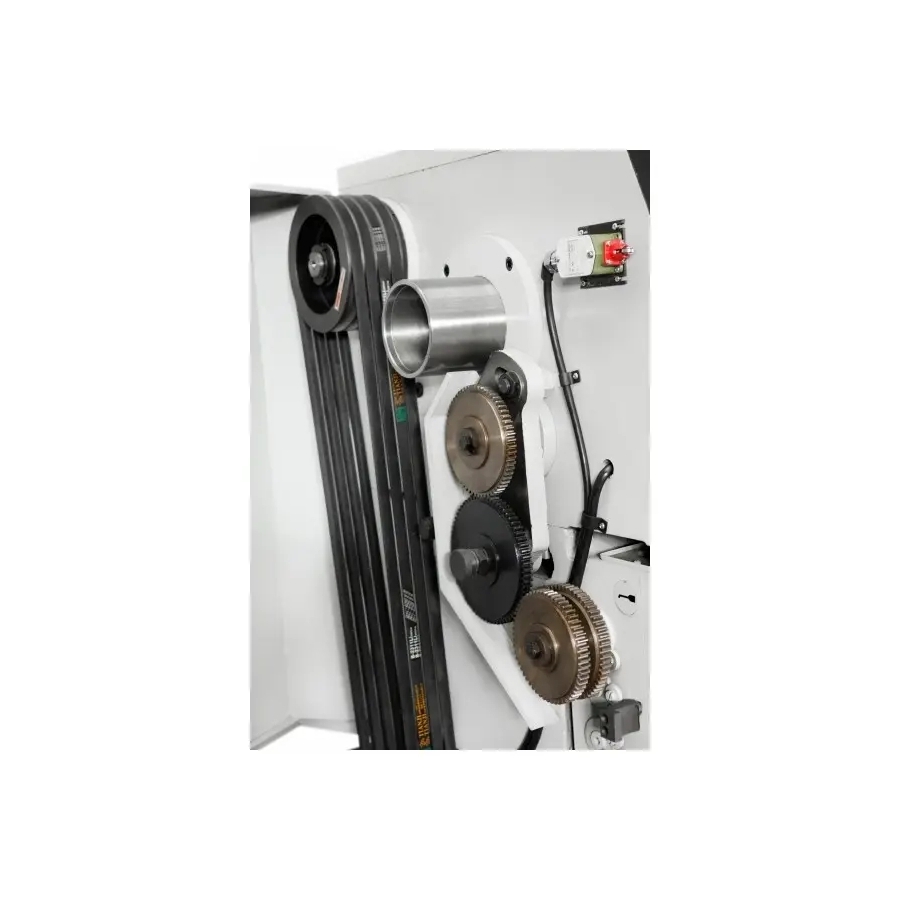

- Roți dințate: călite și rectificate pentru durabilitate și stabilitate în exploatare îndelungată.

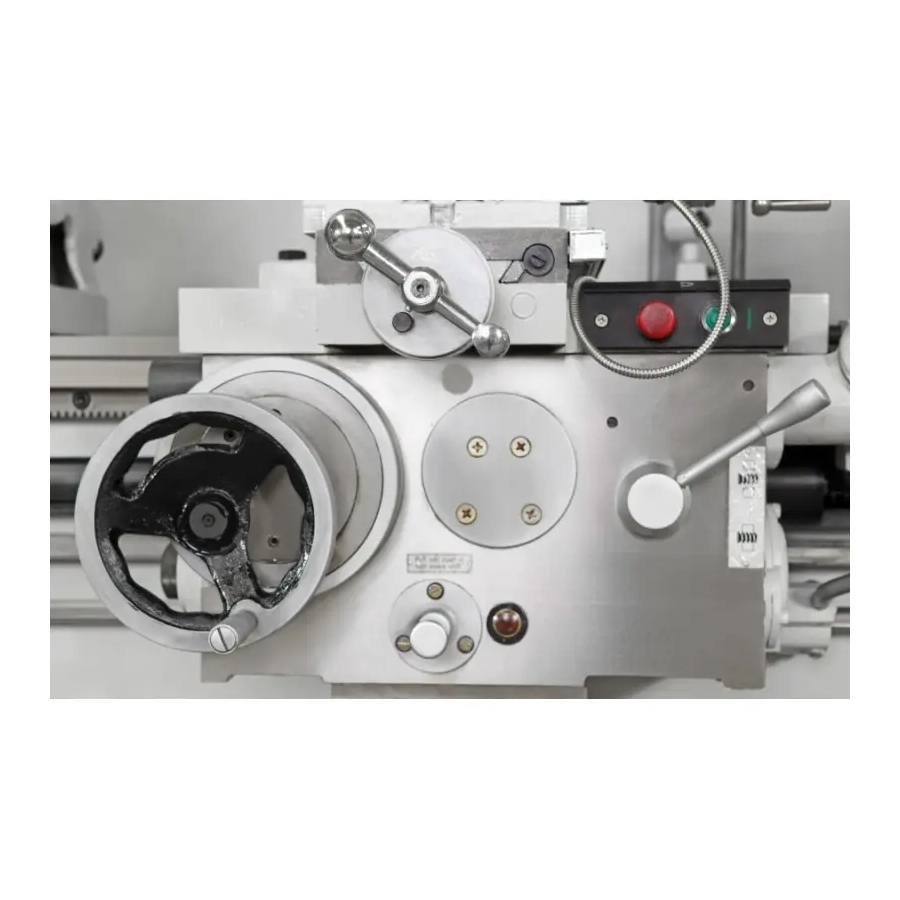

- Sistem de avans: comutare centralizată și avans rapid de 4,5 / 1,9 m/min.
- Gamă de filete: metrice, inch, modul și D.P., fără schimbarea roților de schimb.
- Set complet inclus: cuțite de strung 25 x 25 mm (7 buc.) și vârf rotativ MK5.
Construcție și tehnologie
Corpul strungului se bazează pe un pat masiv din fontă, cu lățimea de 400 mm, care oferă rigiditate ridicată și reduce vibrațiile. Patul este călit prin inducție și rectificat cu precizie, ceea ce înseamnă o durată mare de viață a ghidajelor și stabilitate în procesul de prelucrare. Arborele principal cu alezaj mare (105 mm) funcționează pe rulmenți cu bile de înaltă calitate, asigurând o rotație precisă chiar și la sarcină maximă. Panoul de comandă ergonomic facilitează alegerea parametrilor de lucru și operarea utilajului.
Precizie și eficiență în lucru

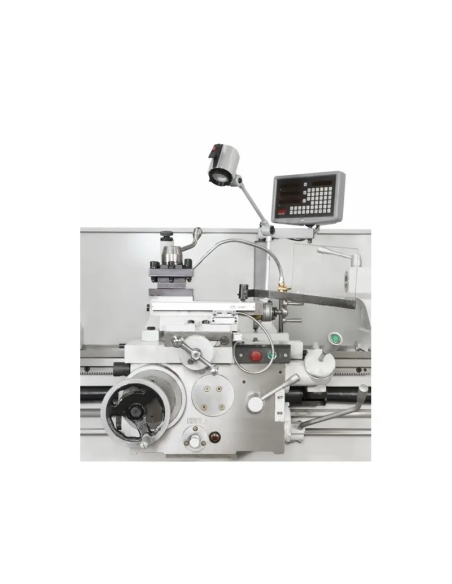

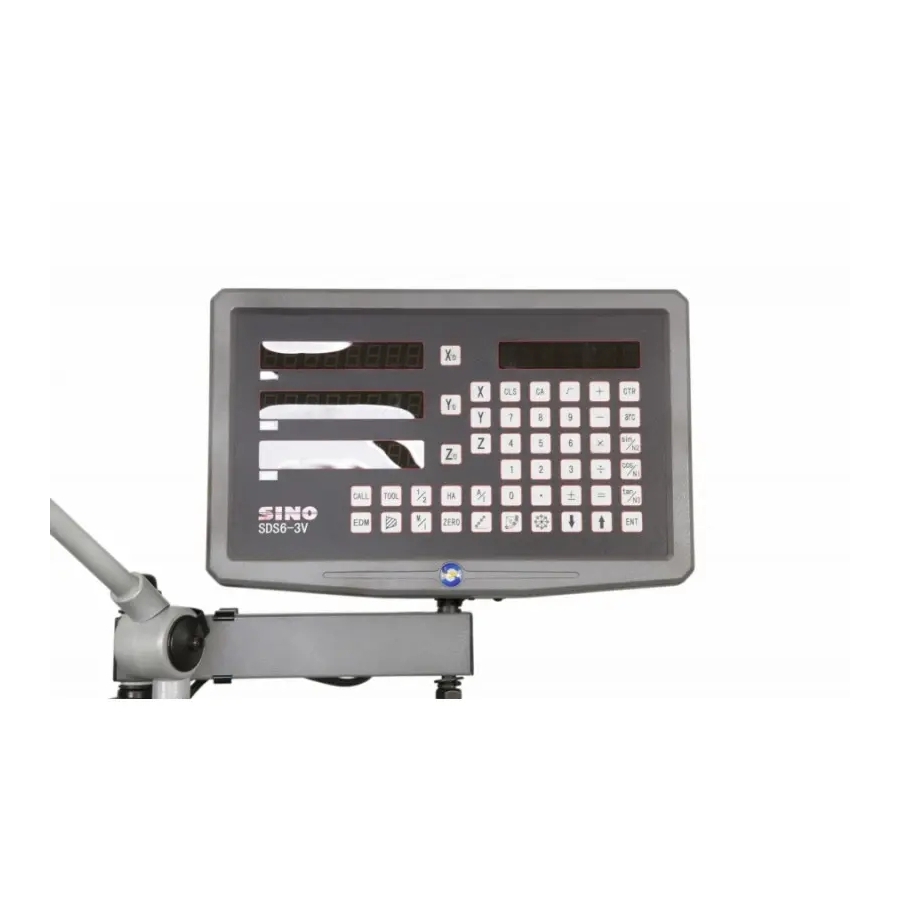

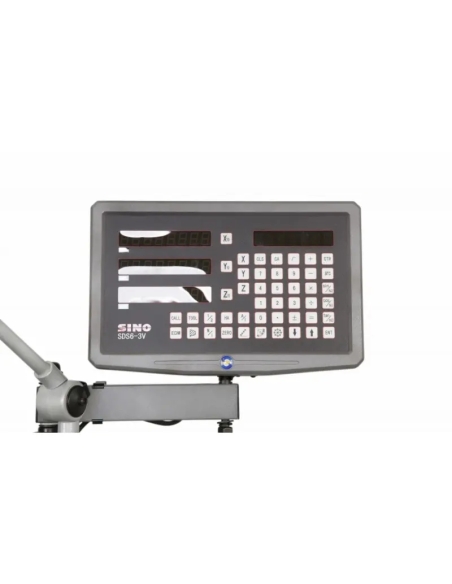

Afișajul digital pe trei axe crește semnificativ acuratețea și siguranța în exploatare. Sistemul integrat de avans, cu comutare centralizată, permite operarea ușoară inclusiv în producția de serie. Datorită ceasului pentru strunjirea filetelor, operatorul poate reveni eficient la punctul de pornire fără a pierde poziția. Gama de filete realizabile include până la 89 tipuri, fără necesitatea schimbării rapoartelor.
Utilizare
Mașina este destinată pentru:
- prelucrarea pieselor lungi și grele;
- producție unicat și de serie;
- strunjire interioară și exterioară;
- filetare, găurire și broșare;
- utilizare în unități de reparații, producție și ateliere mecanice.
Echipare standard
- Set de cuțite de strung 25 x 25 mm – 7 buc.
- Vârf rotativ pentru strung MK5.
- Afișaj digital (DRO) pe 3 axe.
- Mandrine: 3 bacuri 315 mm, 4 bacuri 400 mm.
- Reazem fix și reazem mobil.
- Vârf fix MK5.
- Bucșă de reducție pentru arbore.
- Sistem de răcire.
- Iluminare de lucru.
- Chei de service și scule de operare.
- Apărători de siguranță conforme CE.
- Manual de utilizare și declarație de conformitate CE.
Echipare opțională
- Dispozitiv de rectificare pentru arbori și alezaje PS125.
- Ulei emulsifiant ES-12.
- Portcuțit cu prindere rapidă Multifix B.
Parametri tehnici – CORMAK 500 x 2000YC
| Diametru de strunjire peste pat | 500 mm |
| Diametru de strunjire peste sanie | 300 mm |
| Diametru de strunjire în decupajul punții | 710 mm |
| Lungime de strunjire în decupajul punții | 240 mm |
| Distanța între vârfuri | 2000 mm |
| Pat | călit prin inducție |
| Lățimea patului | 400 mm |
| Diametrul mandrinei | 315 mm |
| Diametrul alezajului arborelui | 105 mm |
| Capăt arbore principal | D1-8 CAMLOCK |
| Con arbore (alezaj) | MK 6 |
| Plaja de turații a arborelui | 36–1600 rpm (12) |
| Dimensiune maximă sculă | 25 x 25 mm |
| Domeniu avans longitudinal | 0,063–2,52 mm/rot |
| Domeniu avans transversal | 0,027–1,07 mm/rot |
| Filet metric | 1–14 mm (22 tipuri) |
| Filet inch | 28–2 TPI (25 tipuri) |
| Filet modul | 0,5–7 mm (18 tipuri) |
| Filet D.P. | 56–4 D.P. (24 tipuri) |
| Avansuri rapide | longitudinal: 4,5 m/min, transversal: 1,9 m/min |
| Diametrul pinolei păpușii mobile | 75 mm |
| Cursa pinolei păpușii mobile | 150 mm |
| Con pinolă păpușă mobilă | MK 5 |
| Afișaj digital | pentru 3 axe |
| Putere motor principal S1/S6 | 7,5 / 9 kW |
| Putere pompă lichid de răcire S1/S6 | 40 / 48 W |
| Dimensiuni de gabarit | 3132 x 975 x 1270 mm |
| Greutate | aprox. 3600 kg (±2%) |
