Freza CNC C2141 ATC 2100 x 4200 mm (schimbare automata a uneltelor)

1. Masa de lucru

• Masa sectionala cu patru sectiuni independente de vid, realizata din placi HPL rigide si rezistente,
• Fiecare sectiune are orificii prin care se aduce vidul de la pompa de vid printr-un sistem de tevi,
• Orificiile principale din masa de vid sunt dotate cu dopuri, permitand fixarea diferitelor formate de materiale,
• Suprafata mesei de lucru este acoperita cu o retea de canale, care permite distribuirea uniforma a vidului pe intreaga sa suprafata,
• Dispune de caneluri care permit si fixarea manuala a materialului

2. Ax HQD

• Ax fara perii de la un producator renumit de inalta calitate, cu o putere de 9 kW, alimentat de un invertor, cu protectie impotriva suprasarcinii.
• Electroaxul de frezare este echipat cu un sistem inovator de racire prin AER.
• Adaptat pentru schimbarea automata a uneltelor, reducand astfel timpul de prelucrare prin eliminarea pauzelor legate de schimbarea manuala a frezei.
• Automatizarea permite utilizarea tuturor uneltelor in procesul de productie fara a necesita calibrarea si oprirea ciclului de productie

3. Actionare

• Actionari economice de inalta calitate, servomotoare Leadshine de 1500W cu un cuplu de mentinere ridicat (dublu pe axa Y)

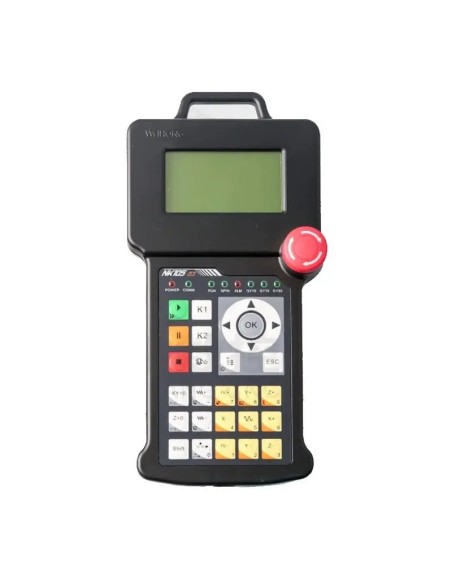

• controlate de un controller digital NK-105 G3, asigurand o prelucrare de calitate excelenta la mentinerea unor viteze de lucru ridicate in diferite directii.
• Motoarele fara perii servo care actioneaza axele X, Y transmit puterea printr-un sistem de transmisie planetara de inalta calitate.
• Axa Z, unde precizia pozitionarii este cruciala, este actionata de o surub cu bile intarit.
• Deplasarea portii pe axele X si Y se face prin sine de ghidare HIWIN si roti dintate cu dinti oblici, care garanteaza o functionare fara probleme pe termen lung, fiind fabricate din otel de inalta calitate, tratat termic.
• Toate axele sunt dotate cu sine trapezoidale profesionale de la HIWIN, care sunt supuse controlului de conformitate, iar procedurile de testare sunt realizate in fiecare etapa a asamblarii.
• Sistemul central de lubrifiere fara intretinere pentru cele mai importante elemente mobile: carucioare si surub cu bile. Acest lucru economiseste timp si protejeaza cele mai importante componente mobile.

4. Constructie

• Constructia portii mobile este realizata din fonta turnata, oferind o rigiditate incredibila si absorbtia vibratiilor generate in timpul prelucrarii.
• Constructia rigida a mesei, realizata din otel nervurat, elimina aparitia vibratiilor in timpul procesului de productie.

5. Magazin de 8 unelte + senzor de masurare a uneltei

• Masina este echipata cu un magazin liniar de unelte cu 8 pozitii, set de conuri ISO30 si tuburi ER32
• Include suporturi: ISO30 si tuburi pentru fixarea uneltelor cu dimensiuni:
  1/2" - 6 buc.; 1/8" - 2 buc.; 3-4mm - 2 buc.; 5-6mm - 4 buc.; 7-8mm - 2 buc.; 9-10mm - 2 buc.
• Fiecare freza CNC este echipata cu un senzor de inaltime precis pentru axa Z, care elimina timpul necesar corectarii masuratorilor dupa fiecare schimbare a uneltei.
