Pole de lucru | 2150x4300 mm |
Axa Z | 350 mm |
Constructie | Brat - turnat din fonta / masa - otel sudat |
Actionari | motoare servo hibride |
Masa | hibrida |
Puterea arborelui | 9 kW |
Arbore | HQD racit cu aer (optional cu ceata de ulei) |
Rotiri arbore | de la 6000 la 24000 rpm |
Alimentare | 400 V, aer comprimat min. 8 bar |
Precizie de repozitionare | 0,01 mm |
Ghidaje liniare | sine trapezoidale, carucioare Hiwin |
Fixarea materialului | vacuume, hibride |
Pompa de vid | (optional) 7,5 kW, 4 sectiuni independente de vid |
Software | UCanCAM V13 in versiune in limba poloneza (optional) |
Dimensiuni | 5070 x 2870 x 1950 mm |
Greutate | 2450 kg |
Descrierea masinii
1. Masa de lucru
- Masa de lucru este realizata in tehnologie hibrida,
- Dispune de canale care permit de asemenea fixarea manuala a materialului cu dimensiunile de 2100 x 4300 mm,
- Masa sectionala cu patru sectiuni independente de vid impreuna cu o pompa de 7,5 kW!

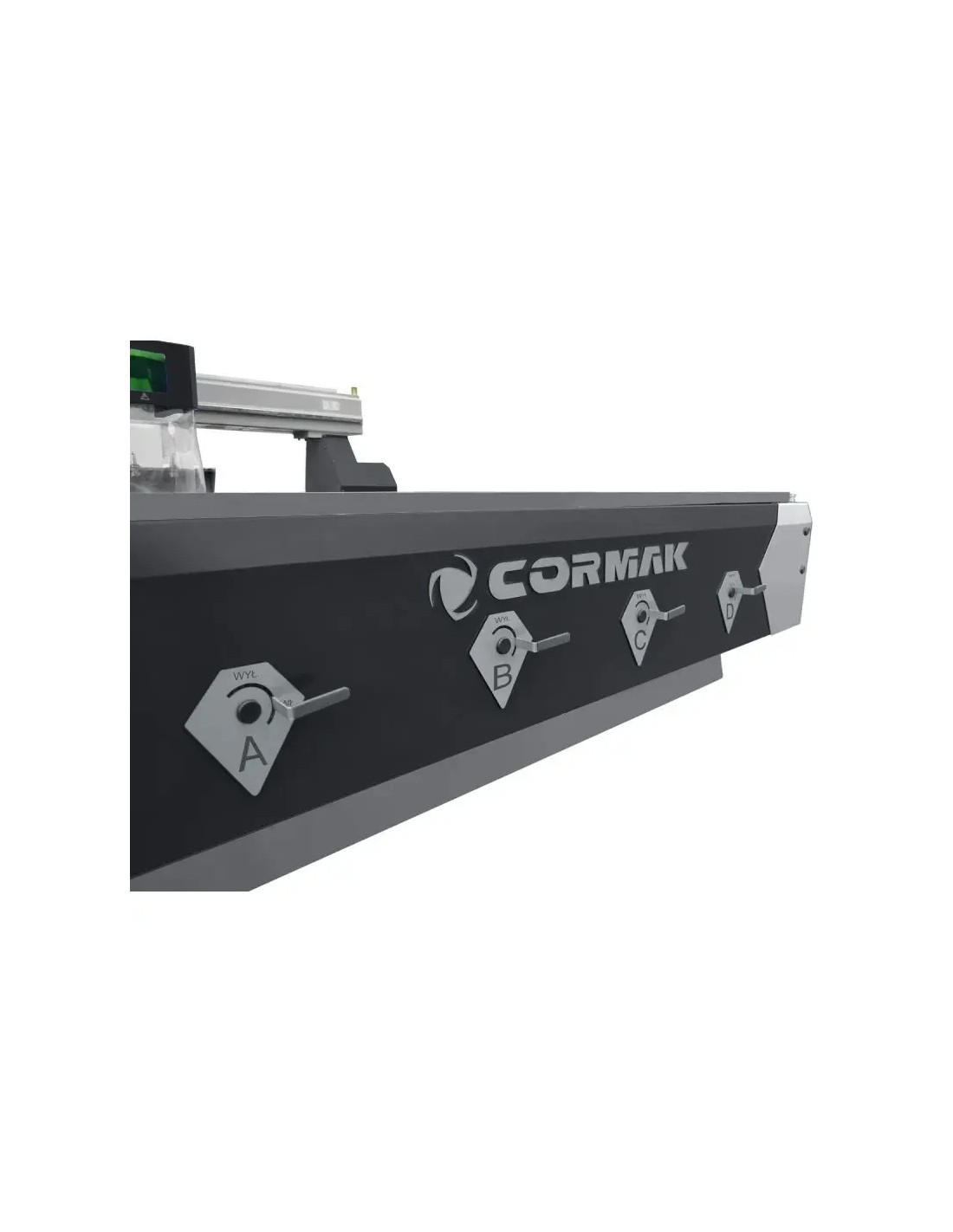

2. Reglarea sectiunilor de vid ale mesei

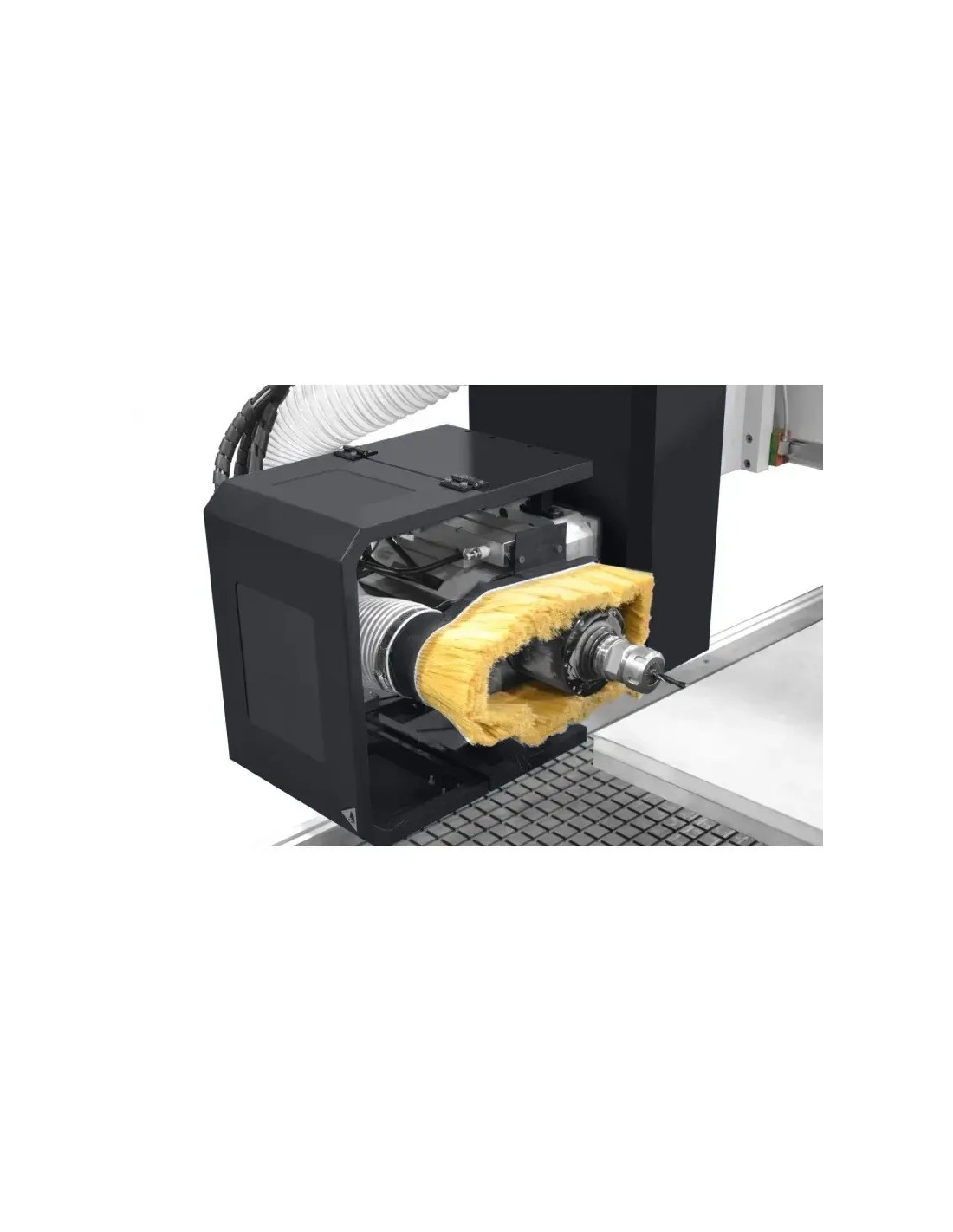

3. Arbore HQD
- Arbore fara perii de inalta calitate, care se caracterizeaza printr-o putere foarte mare de 9 kW
- Dotat suplimentar cu un sistem inovator de racire prin aer / nu prin lichid!
- In constructia arborelui sunt utilizate rulmenti de masina de inalta calitate, care se caracterizeaza printr-o functionare foarte silentioasa si garanteaza o durabilitate crescuta.
- Intervalul de viteza al arborelui este de la 4500 la 24000 rpm.
- Posibilitatea de a adauga ceata de ulei contra cost
4. Axa 4
- versatilitate in prelucrare (taiere, forare, frezare, gravare)
- acces liber la masina care permite operarea de catre un singur operator
5. Pompa de vid (optional)
- Pompa de vid - 7,5 kW (pana la 440 mbar)
- 4 sectiuni independente de vid
6. Actionare
- Motoarele SERVO utilizate pentru actionarea masinilor de prelucrare de mare putere asigura acceleratii si viteze corespunzatoare in diferite directii.
- Pe axele X si Y functioneaza pinioane de inalta calitate, apreciate de utilizatori, care asigura o durabilitate si precizie mari,
- Axa Z este actionata de o surub de bile de inalta calitate.
- Toate axele se misca pe ghidaje feronerie.
- Masina este echipata cu un senzor de inaltime pentru unelte
- Actionarea portii pe pinioane, ghidaje liniare rulante.
- Ghidaje liniare: sine trapezoidale, carucioare Hiwin
7. Constructie
- Constructia portii glisante este realizata din fonta, oferind o rigiditate incredibila si absorbtia vibratiilor generate in timpul prelucrarii.
- Constructia rigida a mesei, realizata din materiale de inalta calitate. In timpul procesului de productie, este supusa tratamentului termic.
- Acces liber la masina care permite operarea de catre un singur operator
8. Depozit de unelte
- Prindere unelte ISO30 cu mandrina ER32
- Depozit de unelte 8 pozitii,
- Senzor de masurare a inaltimii uneltei,
- Include adaptoare: ISO30 si mandrine pentru prinderea uneltelor cu dimensiunile:
-1/2" - 6 buc.
-1/8" - 2 buc.
-3-4mm - 2 buc.
-5-6mm - 4 buc.
-7-8mm - 2 buc.
-9-10mm - 2 buc. - Pentru schimbarea automata a uneltelor, este necesara conectarea unui compresor
Software, CONTROL INDUSTRIAL:
- Masina suporta software CAD/CAM in cea mai recenta versiune.
- OPTIONAL Cel mai recent software UCanCAM V13 in versiune in limba poloneza (software-ul permite importul fisierelor din Corel, Autocad etc. Import/export de fisiere, editor si introducerea de text si multe alte functii)
- Software-ul permite proiectarea rapida si usoara a elementelor, care sunt apoi convertite in cod G. De asemenea, este posibil importul fisierelor gata din alte programe.
- Masina este echipata cu functia de memorare a ultimei traiectorii G-code (In caz de defectiune sau intrerupere a alimentarii, incepe lucrul din ultimul punct fara pierderi de timp si material).
Motoarele SERVO AC YASKAWA utilizate pentru actionarea masinilor de prelucrare de mare putere asigura acceleratii si viteze corespunzatoare in diferite directii.
Freza pe noul software.
Controlul masinii se face prin intermediul unui controler industrial JAPONEZ (nu chinezesc) cu manipulator si display LCD
Oferim masini de prelucrare cu adevarat CE UE DTR - certificate de cei mai buni din UE.
Alegand marca CORMAK, alegi precizia prelucrarii si durabilitate, liniste si siguranta pentru tine sau angajatii tai.
Nu cautam firme externe, avem propriul nostru service (servicii de garantie/ post-garantie/ instruire/ punere in functiune/ prezentari de masini) in sediul nostru CORMAK
Dotare
- Arbore racit cu aer, versiune Premium
- Actionari servo hibride AC Yaskawa
- Poarta ridicata pe axa Z la 350mm
- Masa de vid - 4 sectiuni independente de vid + masa cu caneluri pentru fixarea manuala a materialului (prinderi incluse)
- Senzor de masurare a uneltei inclus
- Unelte, set de mandrine, picioare de nivelare si alte accesorii
- Control SYNTEC
- Set de unelte: freze, burghie, prinderi
Descarcarea si amplasarea masinii sunt responsabilitatea clientului.
Priza de alimentare este responsabilitatea clientului din cauza diferitelor prize 16A / 32A
