Pole de lucru | 2100x4200 mm |
Axa Z | 300 mm |
Constructie | Brat - turnat din fonta / masa - otel sudat |
Actionari | Servomotoare Leadshine de 1500W |
Masa | teo / hibrid |
Puterea axului | 9 kW |
Ax | HQD racire cu aer (optional, ceata de ulei) |
Rotiri ax | de la 6000 la 24000 rot/min |
Alimentare | 400 V, aer comprimat min. 8 bar |
Precizie re-pozitionare | 0,01 mm |
Ghidaje liniare | sine trapezoidale, carucioare Hiwin |
Fixarea materialului | vacuume, hibrid |
Pompa | vacuume 2x7,5 kW (optional) |
Software | UCanCAM V13 in versiune in limba poloneza (optiune) |
Dimensiuni | 5070 x 2870 x 1900 mm |
Greutate | 3350 kg |

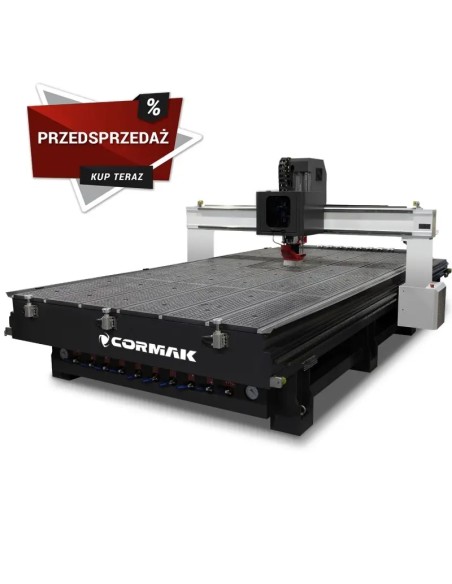

Descrierea masinii
1. Masa de lucru
- Masa sectionala cu patru sectiuni independente de vid, realizata din placi HPL rigide si rezistente,
- Fiecare sectiune are orificii prin care se aduce vidul din pompa de vacum printr-un sistem de tevi,
- Orificiile principale din masa de vid au dopuri, permitand fixarea diferitelor formate de materiale,
- Suprafata mesei de lucru este acoperita cu o retea de canale, care permite distribuirea uniforma a vidului pe intreaga sa suprafata,
- Dispune de caneluri care permit, de asemenea, fixarea manuala a materialului
2. Ax HQD
- Ax fara perii de la un producator de renume, de inalta calitate, cu puterea de 9 kW, alimentat prin inverter, cu protectie impotriva suprasarcinii.
- Electroax de frezare echipat cu un sistem inovator de racire CU AER.
- Adaptat pentru schimbul automat de unelte, ceea ce reduce timpul de prelucrare prin eliminarea timpului de nefunctionare asociat cu schimbarea manuala a frezei.
- Automatizarea permite utilizarea tuturor uneltelor in procesul de productie fara necesitatea calibrarii si opririi ciclului de productie.
3. Actionare
- Actionari de inalta calitate, economice, Servomotoare Leadshine de 1500W cu un cuplu de mentinere ridicat (dublu pe axa Y)
- controlate de un controler digital NK-105 G3, asigurand o prelucrare de calitate superioara, mentinand viteze de lucru ridicate in directiile respective.
- Motoare servo fara perii care actioneaza axele X, Y, transferand puterea prin transmisii planetare de inalta calitate.
- Axul Z, unde precizia pozitionarii este cruciala, este actionat de o suruba cu bila intarita.
- Mutarea usii pe axele X si Y se face prin ghidaje HIWIN si roti dintate cu dinti inclinati, care garanteaza o functionare fara probleme pe termen lung, fiind fabricate din otel de inalta calitate, intarit si calit.
- Toate axele sunt echipate cu sine trapezoidale profesionale de la HIWIN, care sunt supuse controlului de conformitate, iar procedurile de testare sunt efectuate la fiecare etapa a asamblarii.
- Sistem central de lubrifiere fara intretinere pentru cele mai importante elemente mobile: carucioare si surub cu bila. Acest lucru economiseste timp si protejeaza cele mai importante subansamble mobile.
4. Constructie
- Constructia usii glisante este realizata din fonta turnata, oferind o rigiditate incredibila, absorbind foarte bine vibratiile generate in timpul prelucrarii.
- Constructia rigida a mesei, realizata din otel nervurat, elimina vibratiile in timpul procesului de productie.
5. Magazin pentru 8 unelte + senzor de masurare a uneltei
- Masina este echipata cu un magazin liniar de unelte cu 8 pozitii, set de conuri ISO30 si tuburi ER32
- Include suporturi: ISO30 si tuburi pentru fixarea uneltelor cu dimensiuni:
1/2" - 6 buc.; 1/8" - 2 buc.; 3-4mm - 2 buc.; 5-6mm - 4 buc.; 7-8mm - 2 buc.; 9-10mm - 2 buc. - Fiecare freza CNC este echipata cu un senzor de inaltime precis pentru axa Z, care elimina timpul necesar pentru corectarea masuratorilor dupa fiecare schimbare de unealta.
6. Pompa de vid (optional) si suportul de evacuare
- Utilizarea unei pompe de vid creste semnificativ forta de fixare a pieselor prelucrate pe masa masinii, astfel incat materialul sa nu se miste.
- 4 sectiuni independente de vid.
- Suportul de evacuare actionat pneumatic, situat langa ax, permite conectarea oricarei evacuari de aschii, mentinand curatenia prelucrarii, siguranta si precizia in acelasi timp.
Oferim masini-unelte cu adevarat CE UE DTR - certificate de cei mai buni din UE.
Alegand marca CORMAK, alegi precizia prelucrarii si o durata lunga de viata, liniste si siguranta pentru tine si angajatii tai.
Nu cautam firme externe, avem propriul nostru service (servicii de garantie / post-garantie / instruire / punere in functiune / prezentari de masini) in sediul nostru CORMAK.
INDRUMARE GRATUITA SI PUNERE IN FUNCTIUNE LA CLIENT
Masina este echipata cu functia de memorizare a ultimei traiectorii G-code. In caz de defectiune sau intrerupere a alimentarii, incepe lucrul de la ultimul punct fara pierderi de timp si material.
Echipament
- Ax racit cu aer, versiune Premium
- Servomotoare Leadshine de 1500W
- Usa ridicata pe axa Z la 300mm
- Masa de vid - 4 sectiuni independente de vid + masa T pentru fixarea manuala a materialului
- Senzor de masurare a uneltei inclus
- Unelte, set de tuburi, suporturi de nivelare, suport de evacuare si alte accesorii
- Control NK-105 G3
- Masina este echipata cu functia de memorizare a ultimei traiectorii G-code (In caz de defectiune sau intrerupere a alimentarii, incepe lucrul de la ultimul punct fara pierderi de timp si material.
- Set de start pentru unelte: freze, burghie, suporturi
*Descarcarea si amplasarea masinii sunt responsabilitatea clientului.
*Priza de alimentare este responsabilitatea clientului din cauza diferitelor prize 16a / 32a
