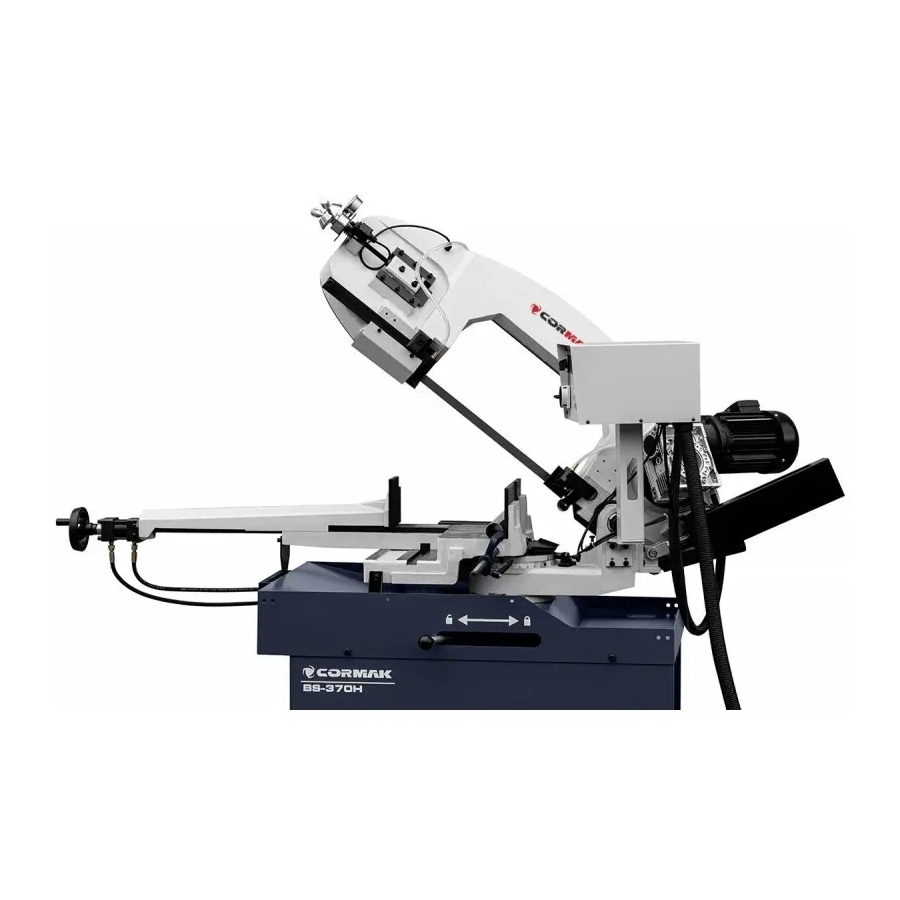

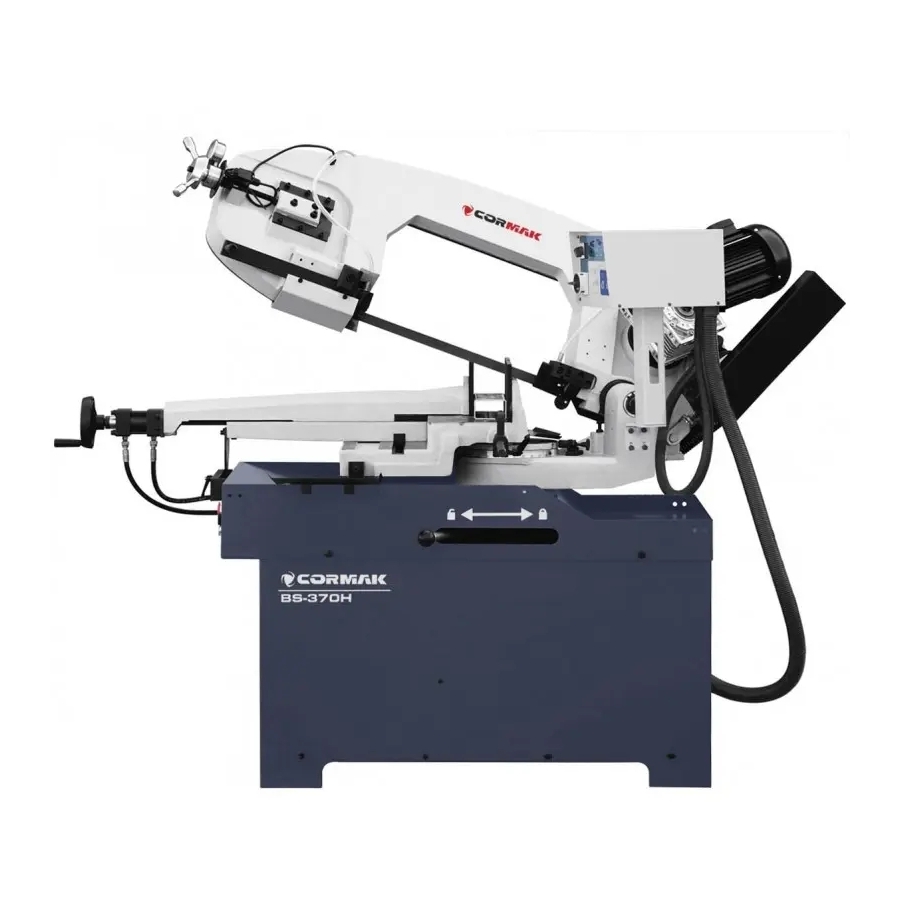

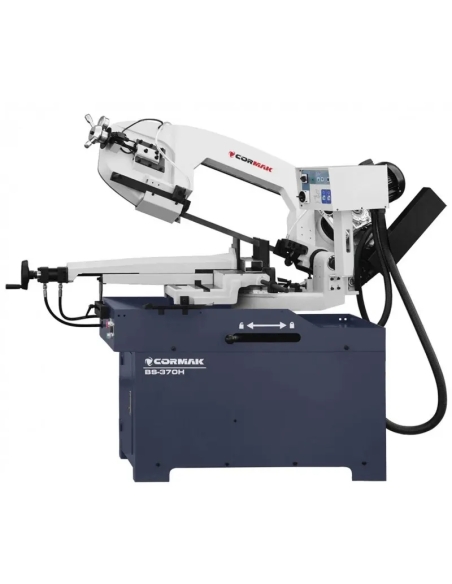

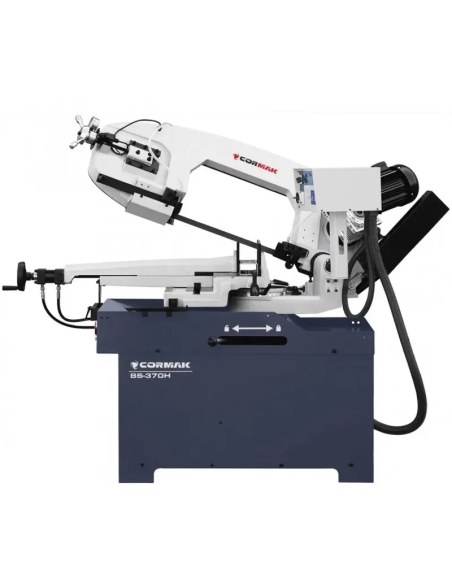

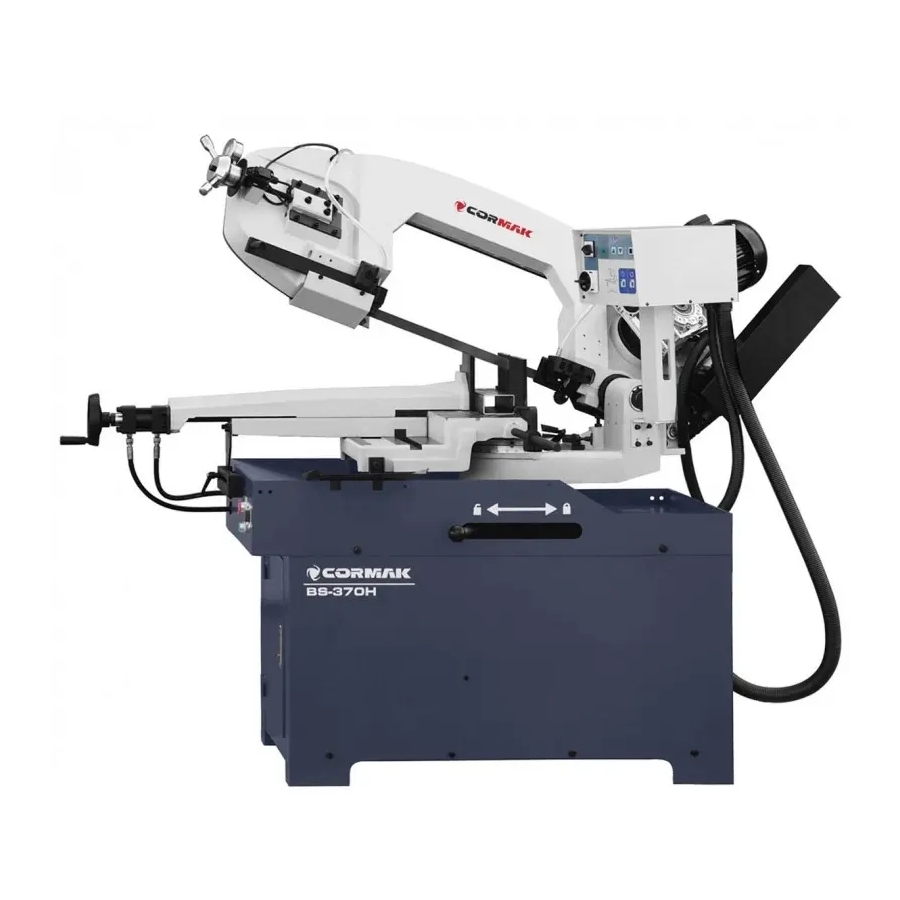

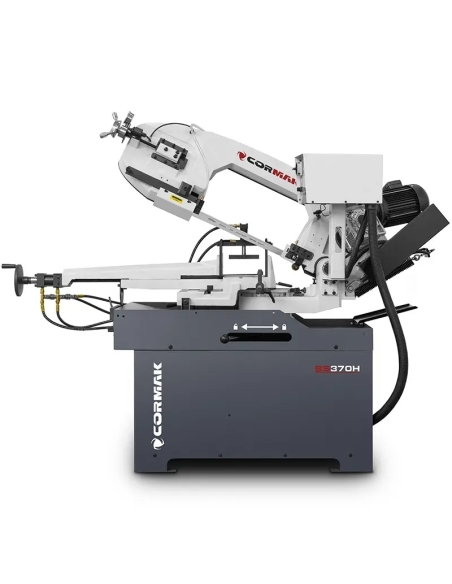

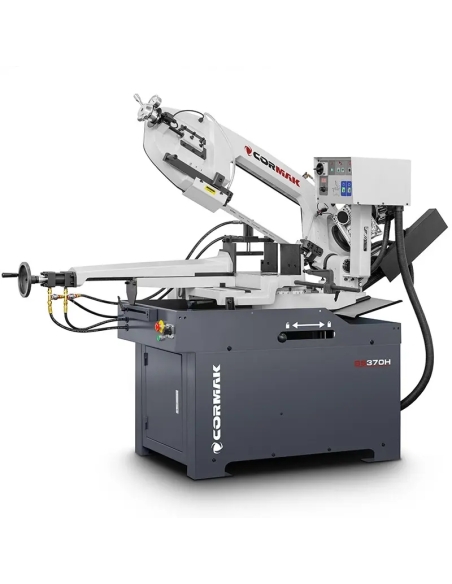

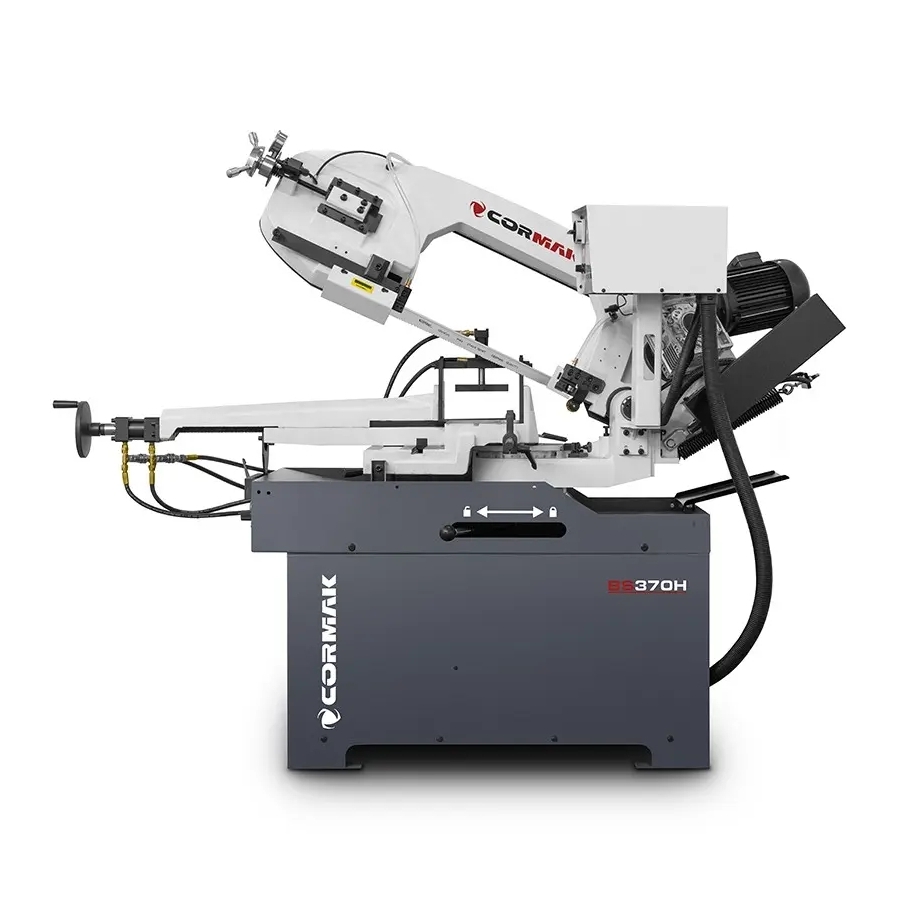

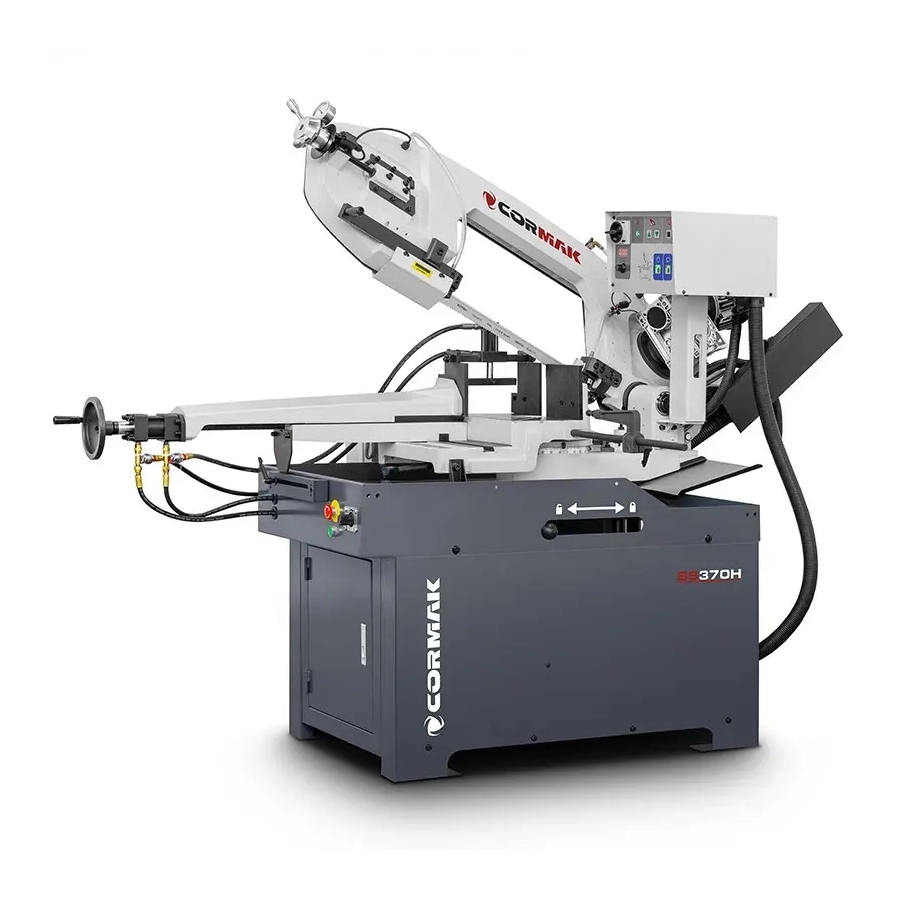

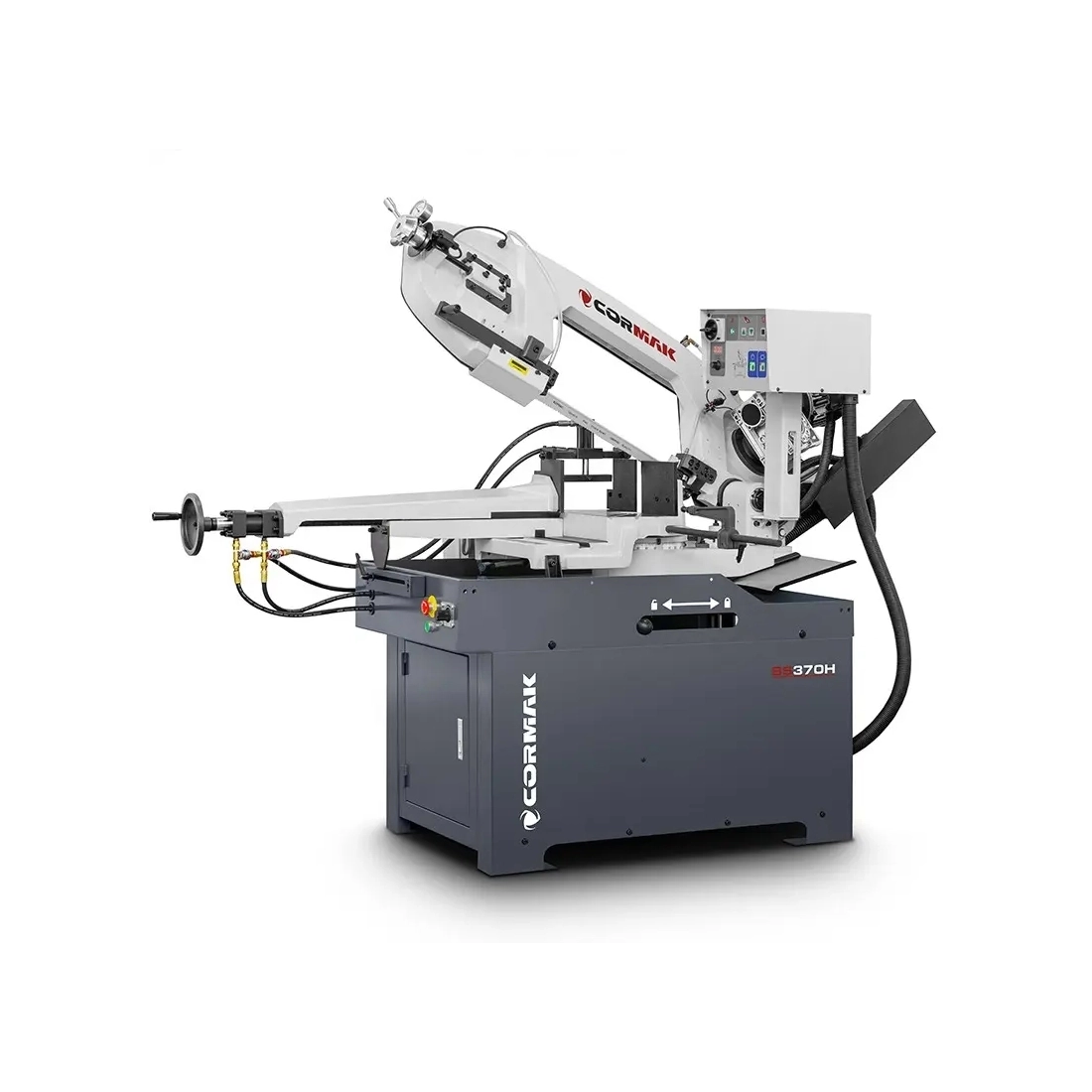

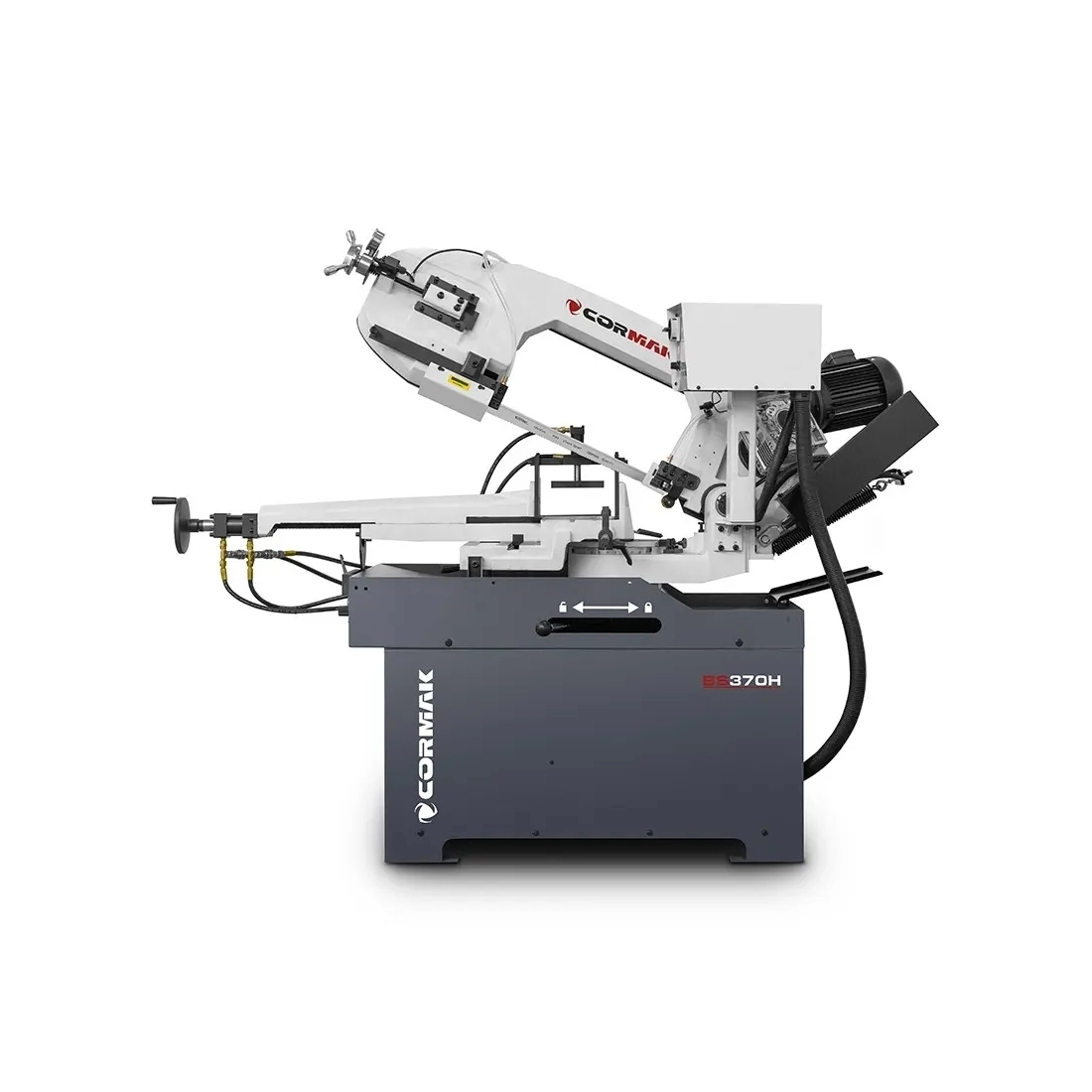

Fierăstrău cu bandă semiautomat pentru metal CORMAK BS370H
CORMAK BS370H este un fierăstrău cu bandă semiautomat robust, conceput pentru tăierea precisă a țevilor, profilelor și materialelor pline.
Noua versiune este echipată cu presor superior pentru tăiere în pachet și reglare continuă a vitezei benzii prin convertizor de frecvență în intervalul 20–90 m/min. Aceste soluții extind capacitățile utilajului și facilitează adaptarea parametrilor de lucru la tipul materialului prelucrat.

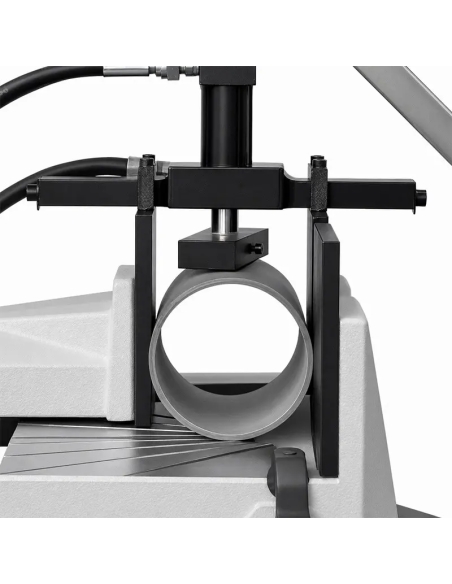

Presor superior pentru tăiere în pachet
Presorul stabilizează piesele așezate pe straturi și limitează deplasarea lor în timpul funcționării. Permite secționarea mai eficientă a pachetelor de profile, țevi și alte elemente repetitive.

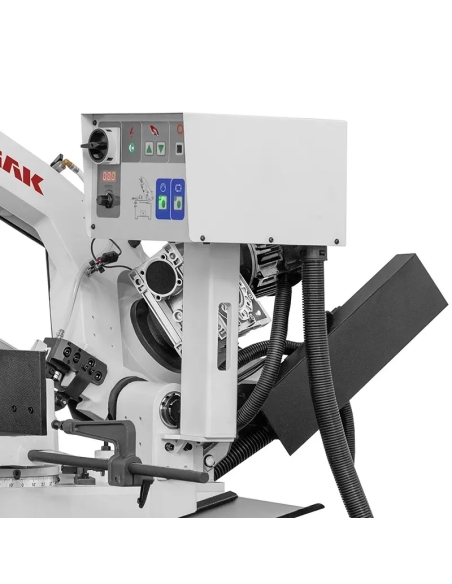

Convertizor 20–90 m/min
Reglarea fină a vitezei benzii permite setarea precisă a parametrilor de tăiere în funcție de secțiune, grosime și tipul materialului, fără limitarea la câteva viteze fixe.
Cele mai importante avantaje
- Presor superior: tăiere stabilă și productivă a materialului în pachet.
- Reglarea continuă a vitezei: setarea vitezei benzii în intervalul 20–90 m/min cu ajutorul convertizorului.
- Funcționare semiautomată: prinderea hidraulică a materialului, coborârea și ridicarea brațului.
- Tăiere la unghi: interval de la -45° la +60° pentru o gamă largă de aplicații.

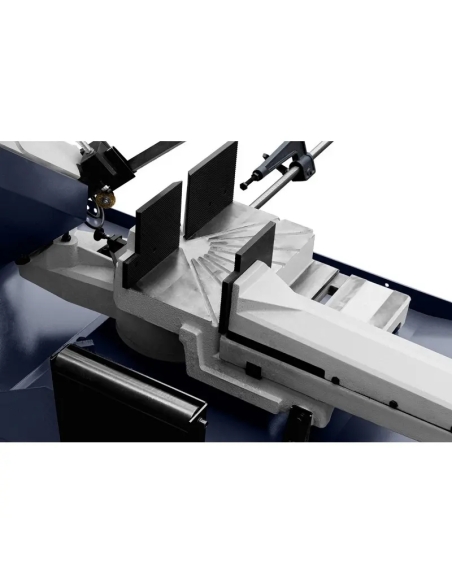

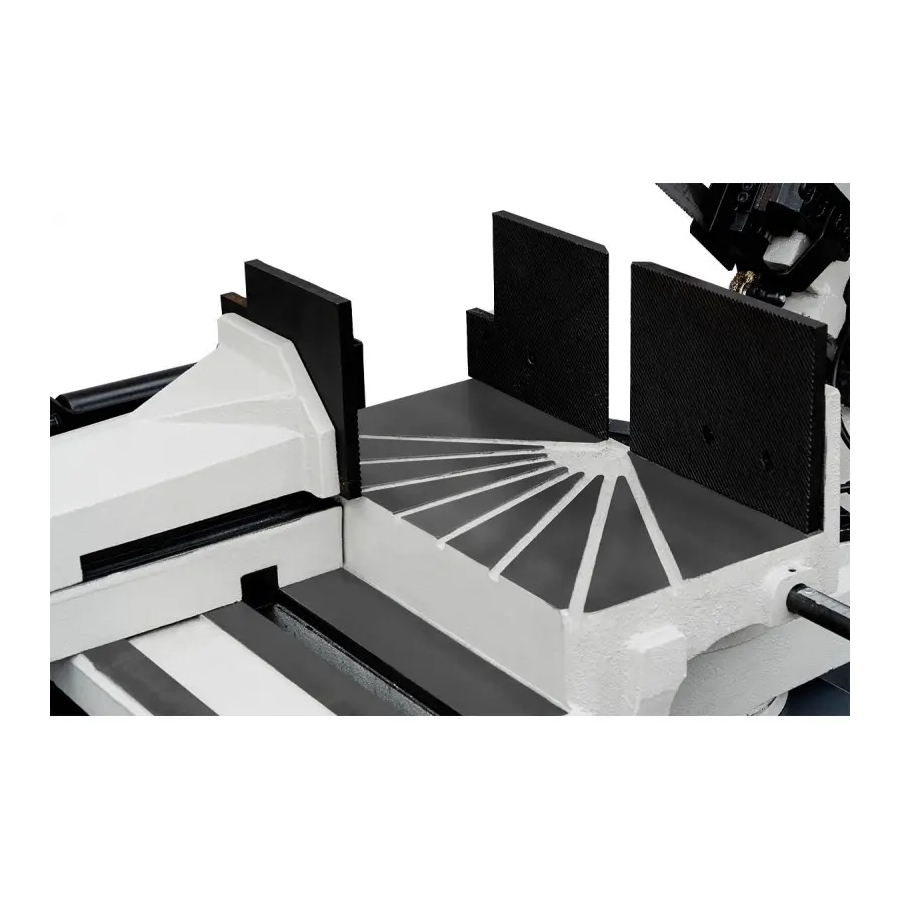

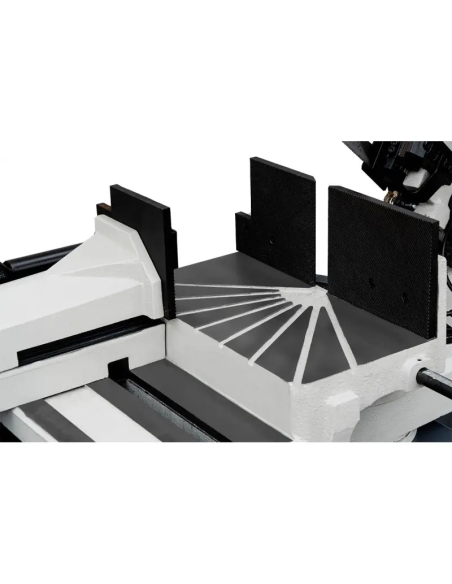

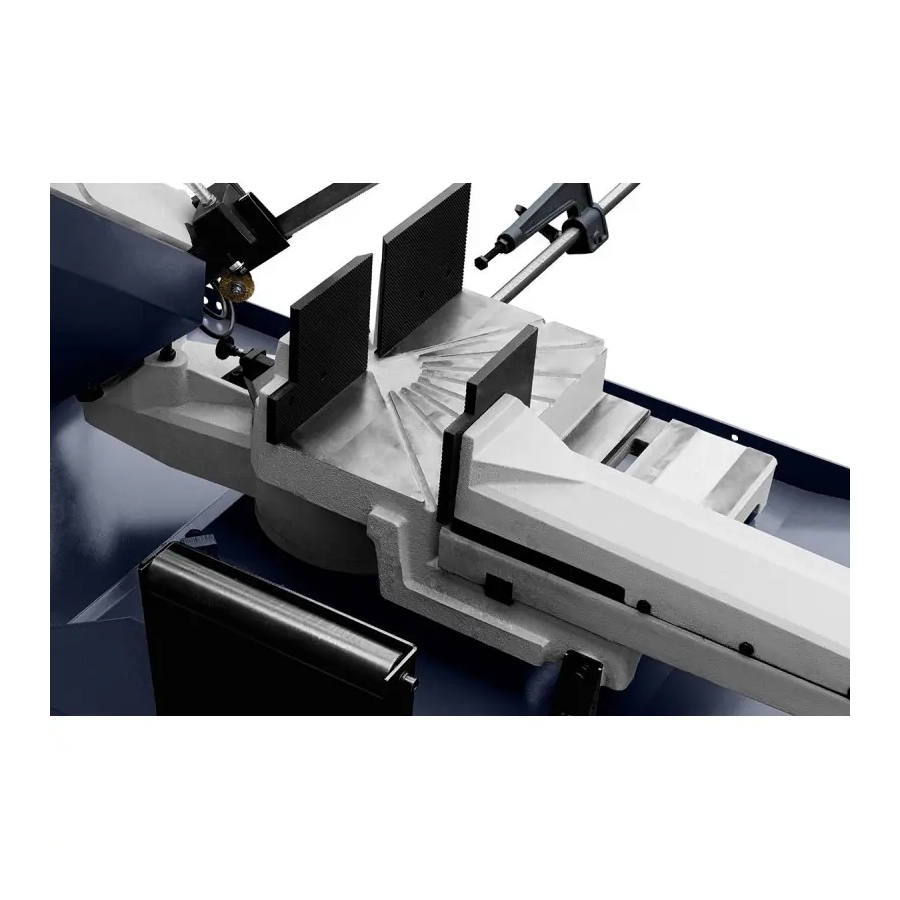

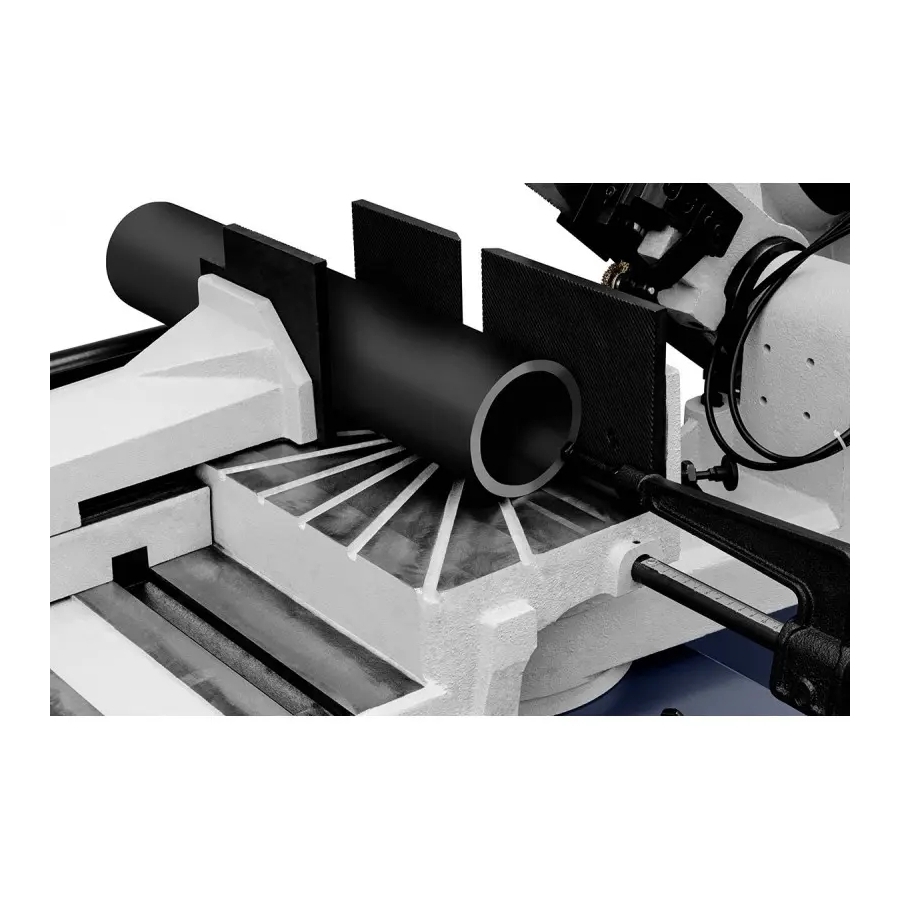

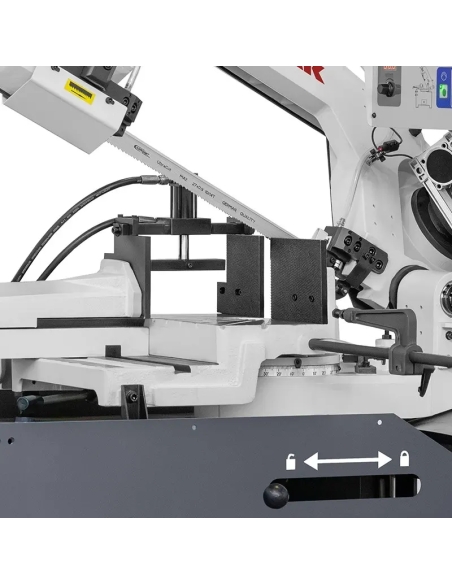

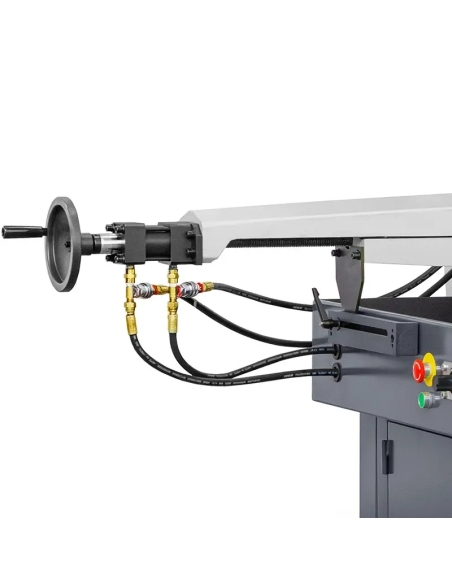

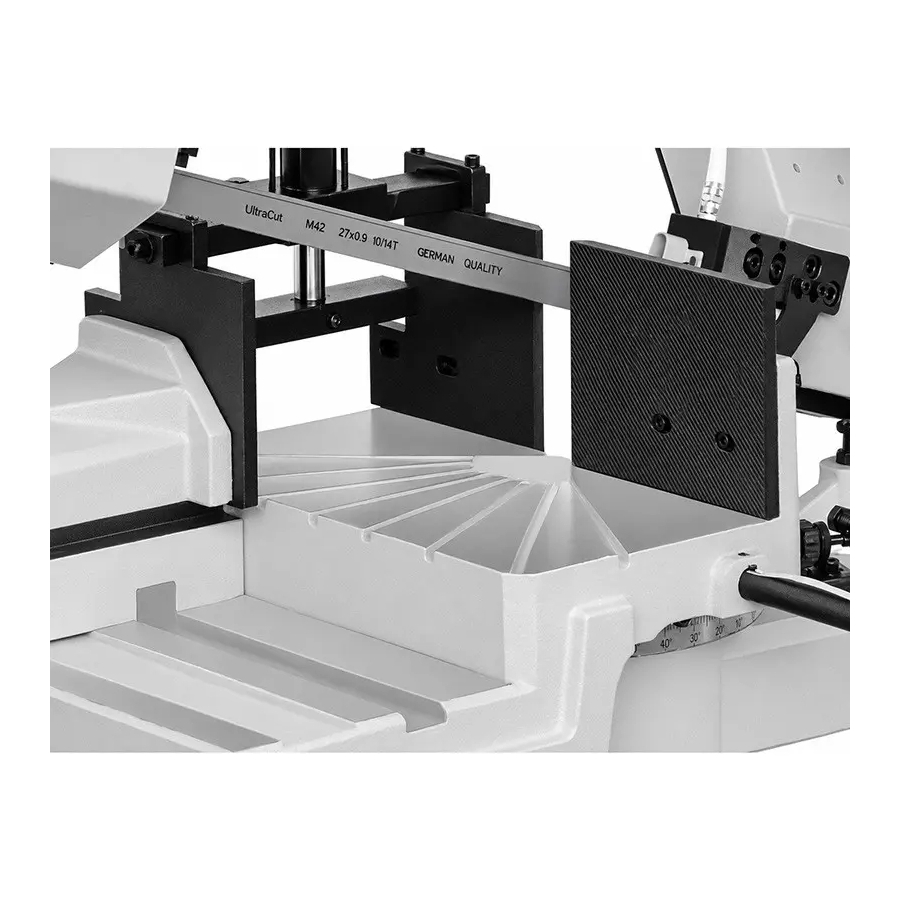

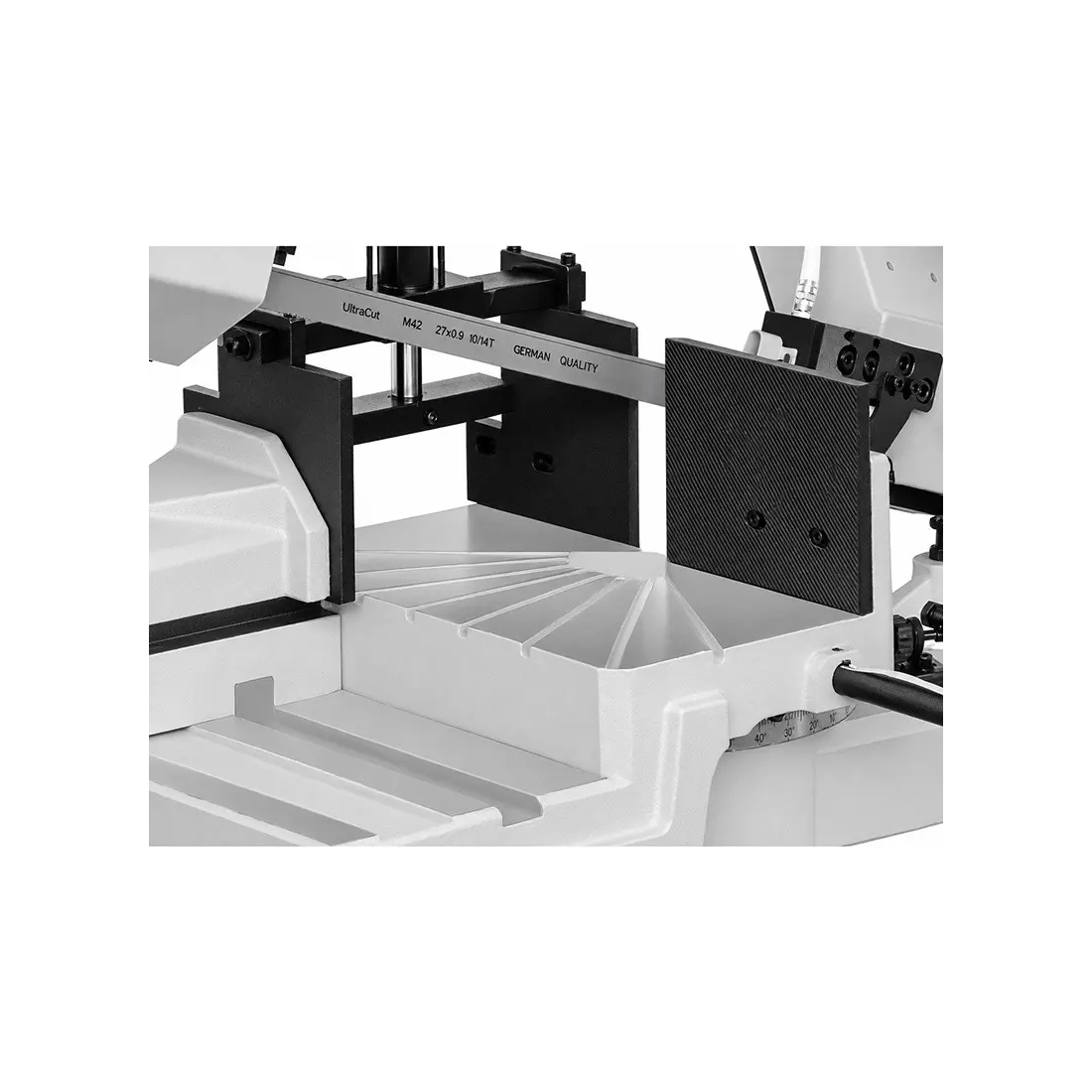

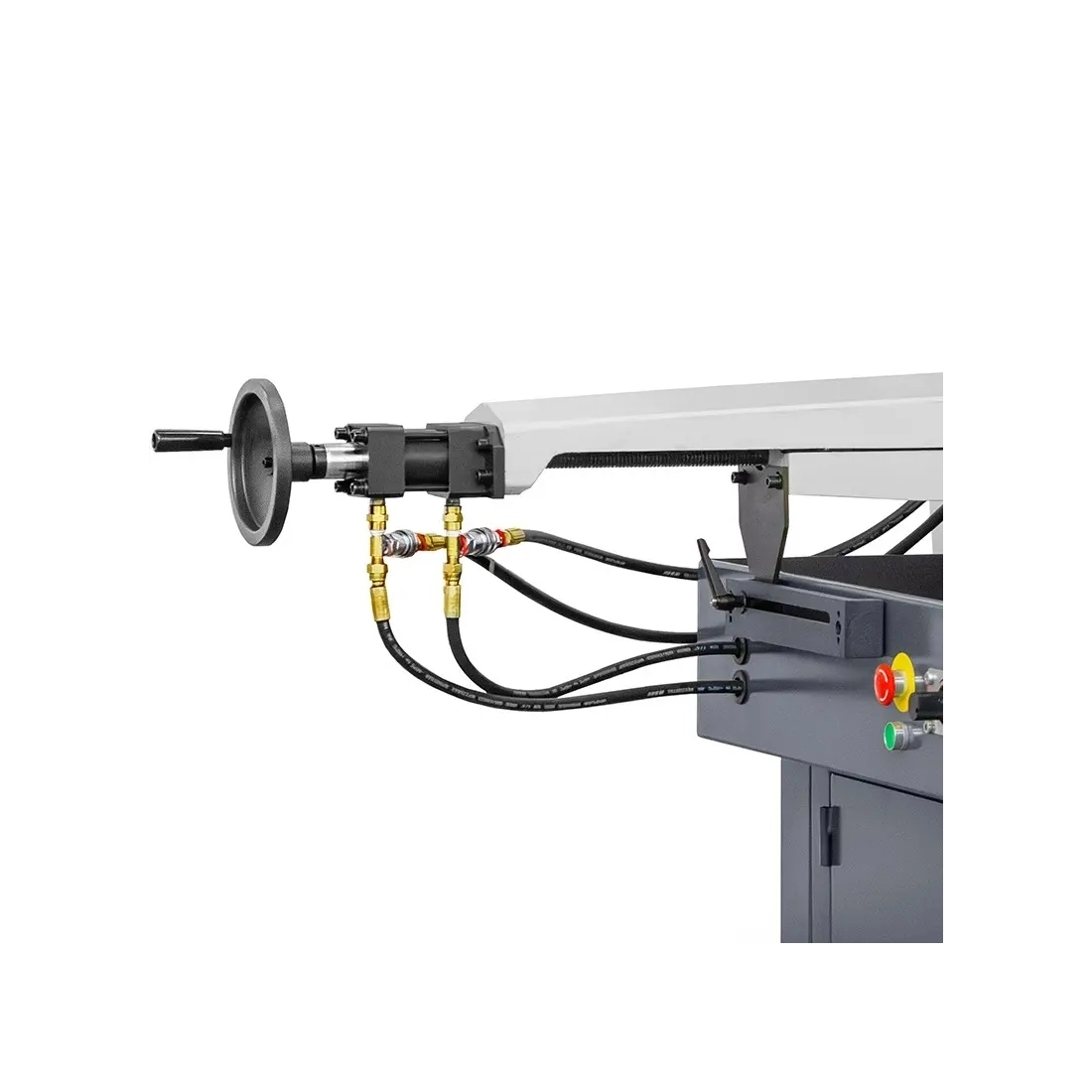

- Menghină comandată hidraulic: fixarea rapidă și repetabilă a materialului.

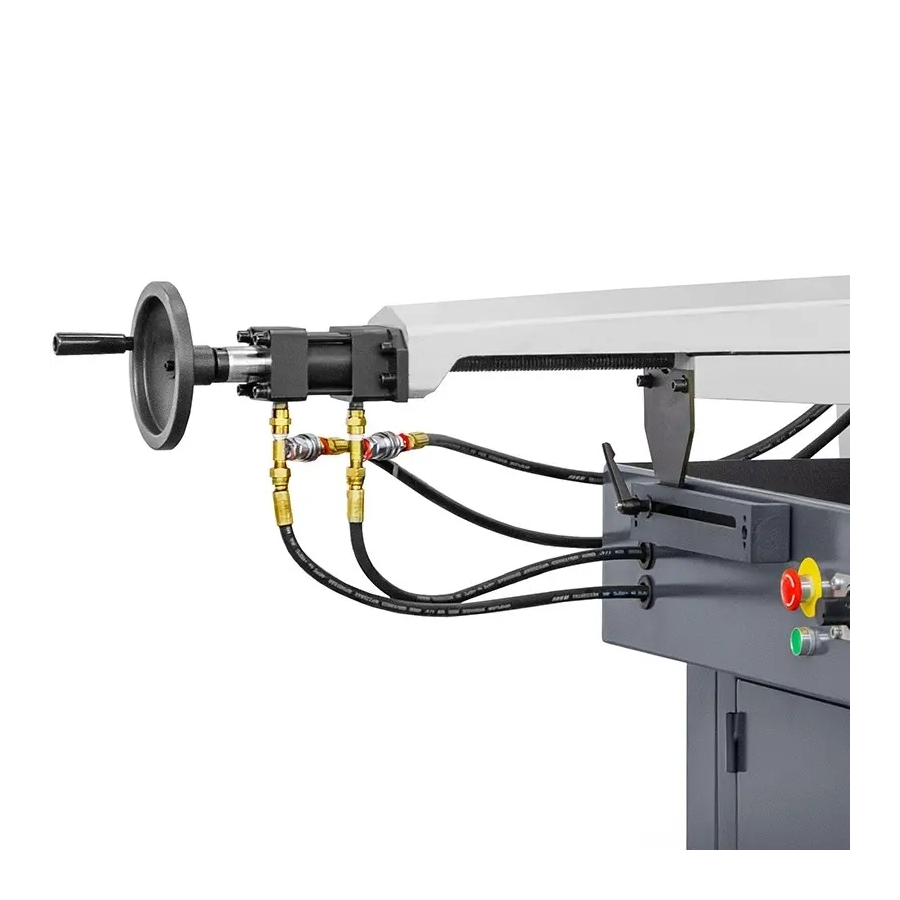

- Coborârea brațului: reglare fără trepte pentru un control mai bun asupra procesului de tăiere.
- Ghidajele benzii: plăcuțe din carbură și rulmenți pentru ghidarea precisă a benzii.
- Sistem de răcire: circuit închis pentru răcirea zonei de tăiere și evacuarea căldurii.

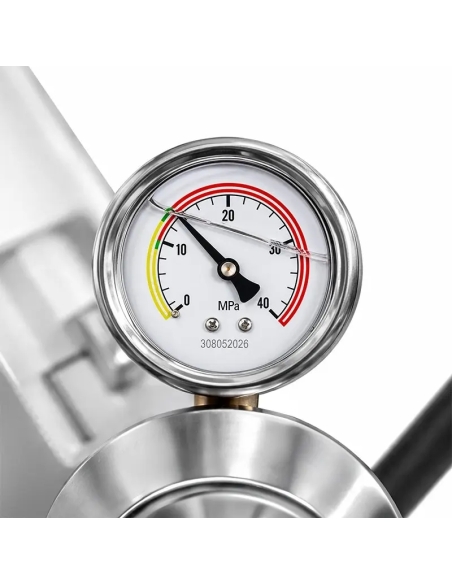

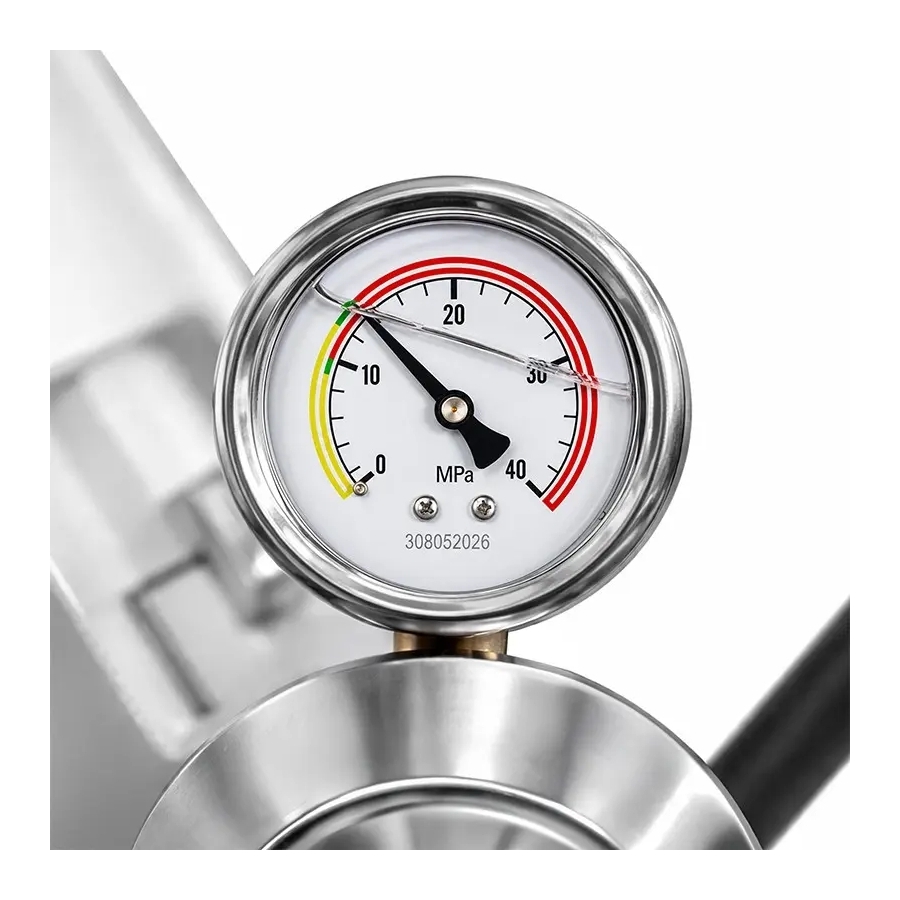

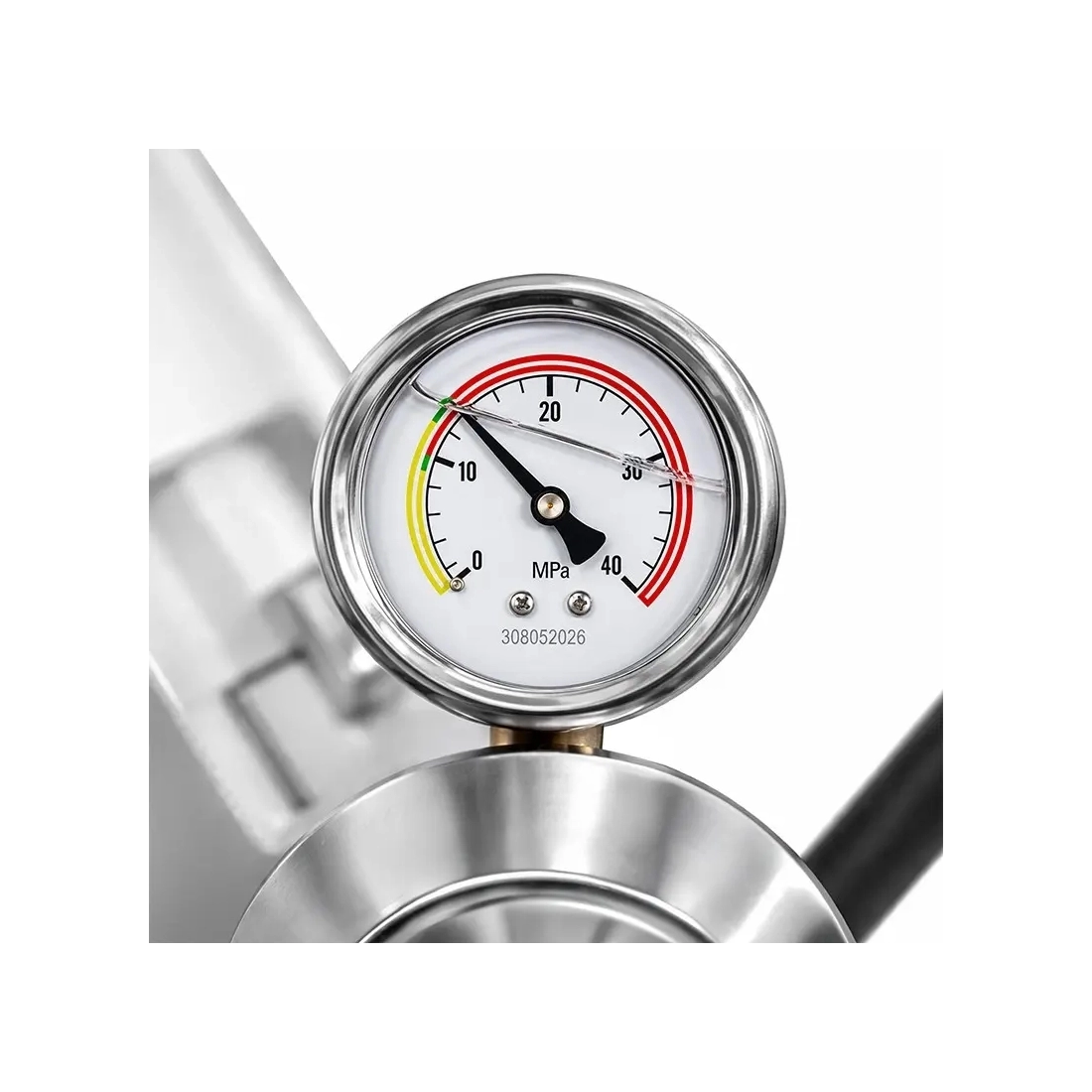

- Senzor de tensionare: verificarea comodă a tensiunii corecte a pânzei.
- Oprire automată: protecție suplimentară a utilajului la ruperea benzii.

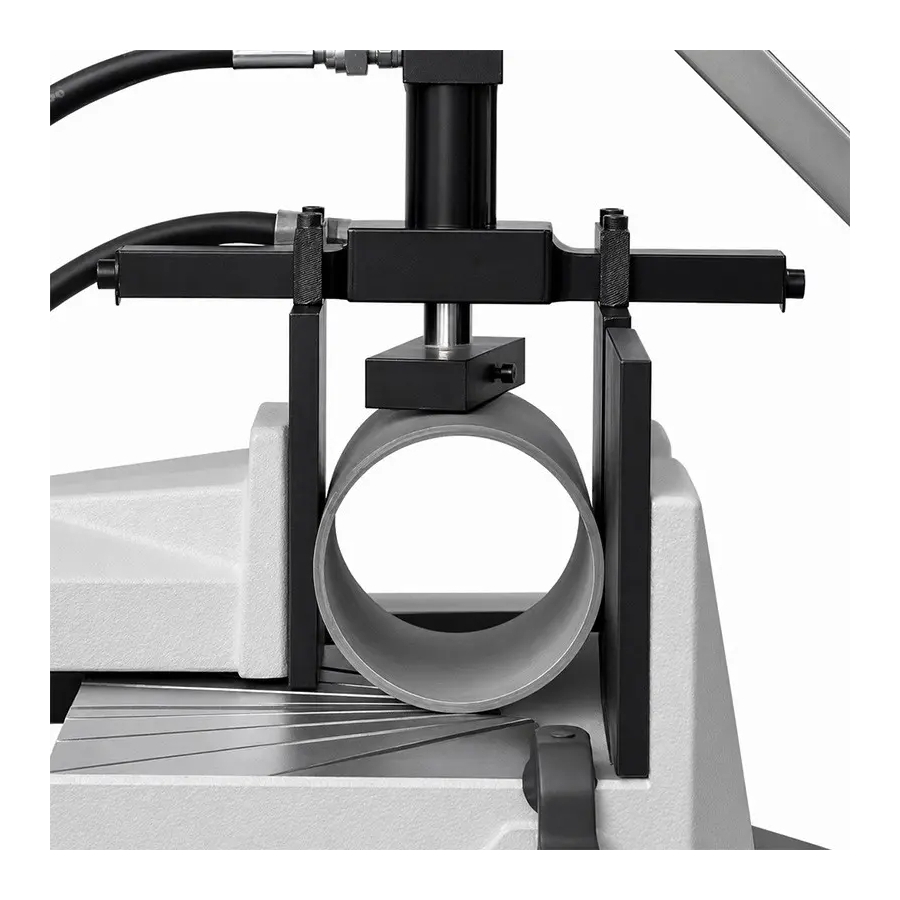

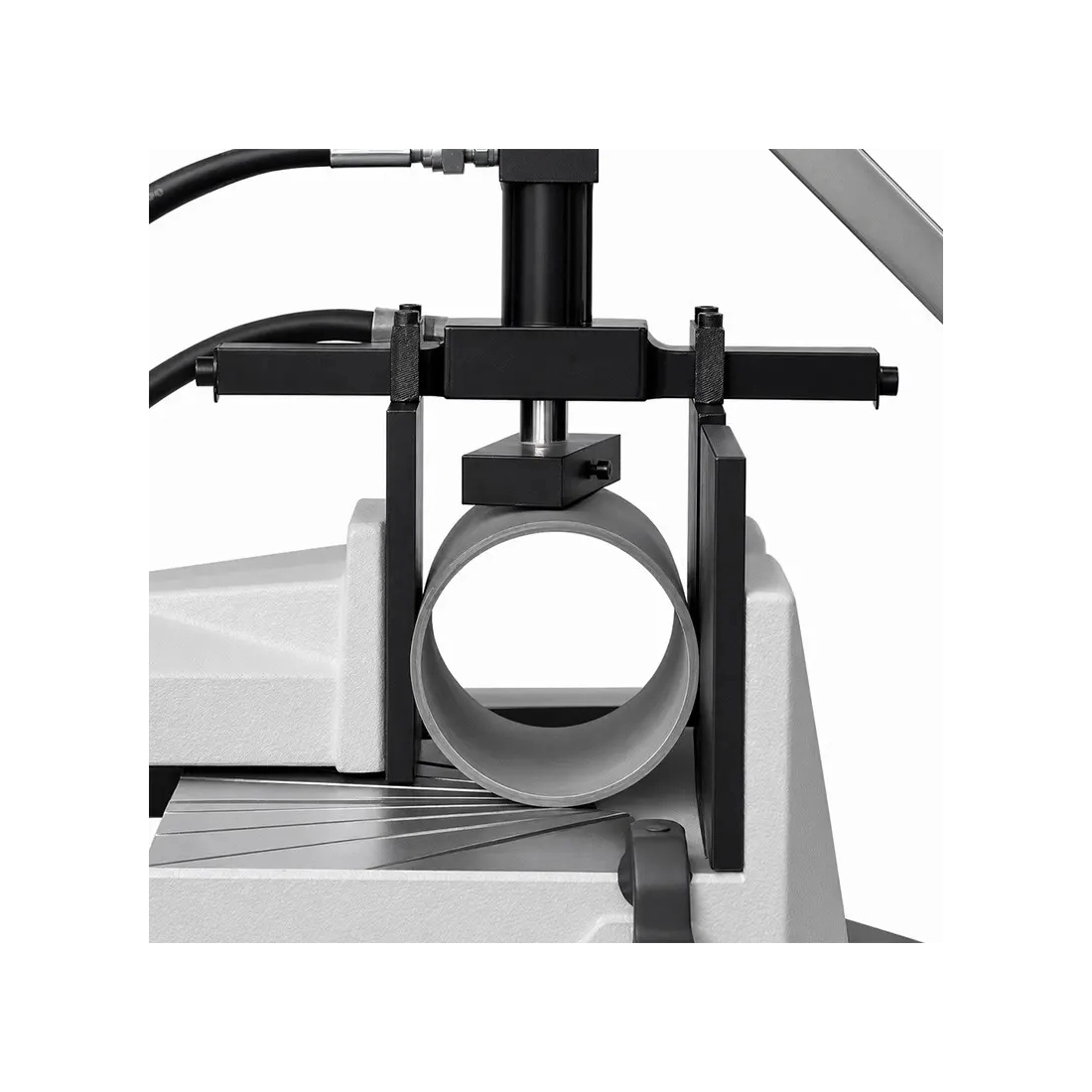

Tăiere eficientă în pachet
Prin utilizarea presorului superior se pot stabiliza mai multe elemente așezate unul peste altul. Este deosebit de util la tăierea în serie a profilelor, țevilor și a altor materiale cu dimensiuni repetabile.
Materialul este susținut atât de menghină, cât și de sus, ceea ce reduce deplasarea și ridicarea elementelor din pachet în timpul trecerii benzii.

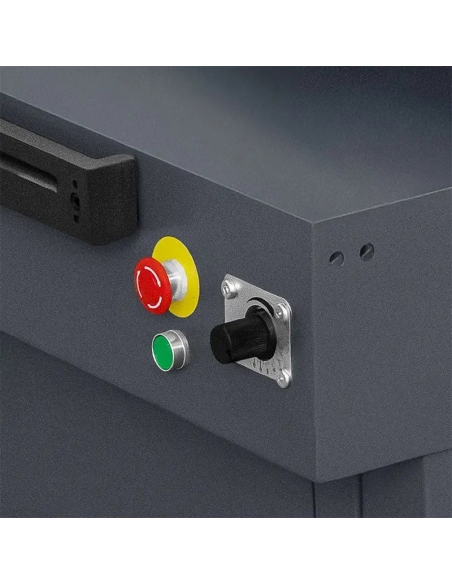

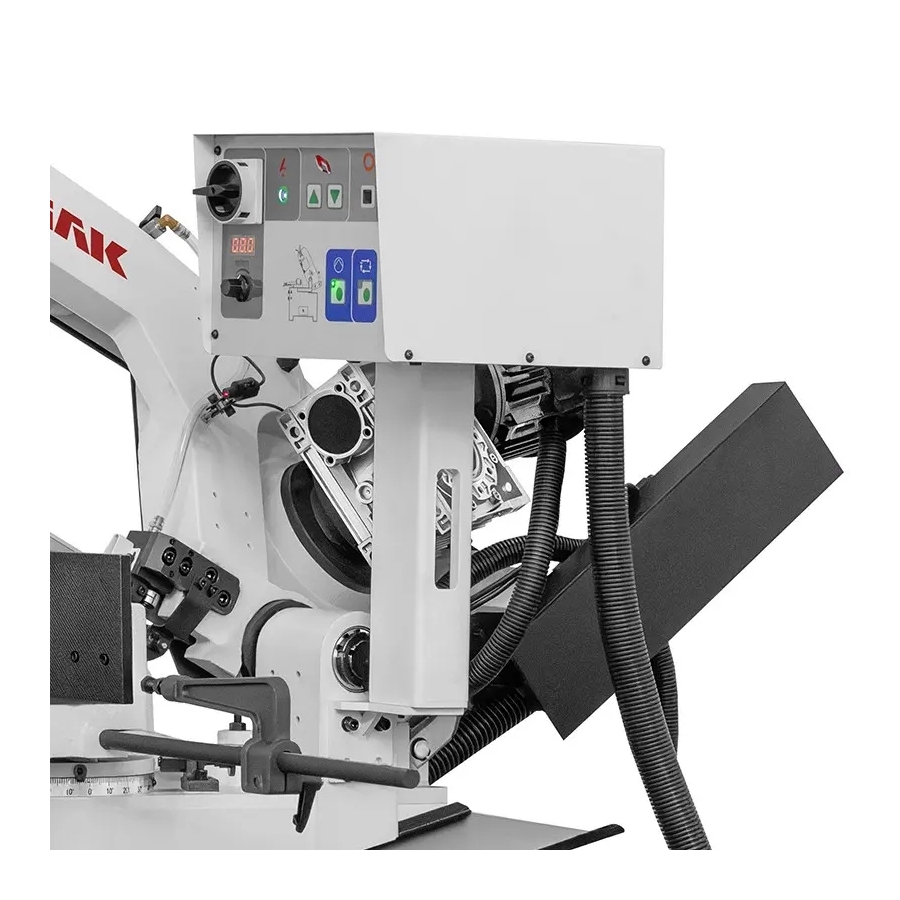

Reglarea continuă a vitezei benzii
Viteza benzii se poate regla continuu în intervalul 20–90 m/min. Convertizorul permite adaptarea parametrilor de lucru la tipul materialului, secțiunea acestuia și caracterul tăierii executate.
Operatorul nu este limitat la două viteze prestabilite din fabrică. Poate ajusta mai exact mișcarea benzii, inclusiv pentru tăierea profilelor cu pereți subțiri, a țevilor, a formelor metalice și a materialelor pline.

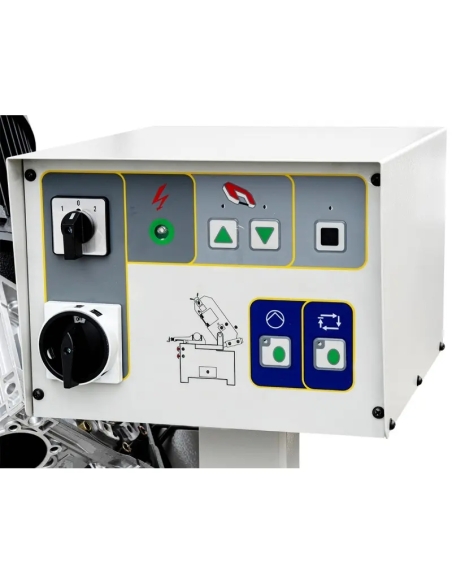

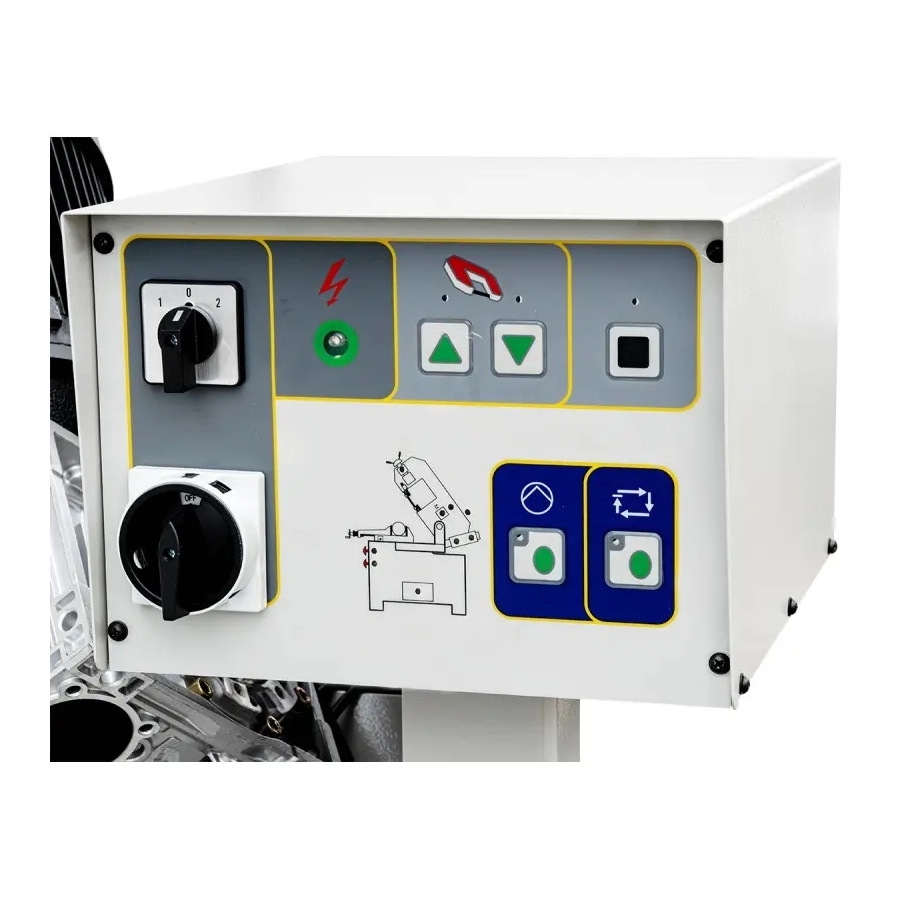

Ciclu de lucru semiautomat
După poziționarea materialului și pornirea ciclului, mașina execută automat etapele următoare ale tăierii:

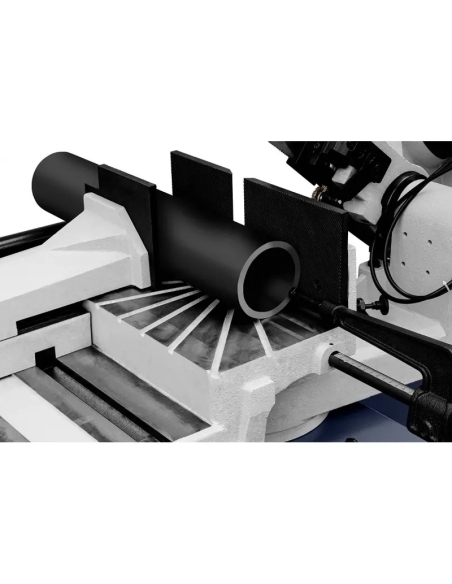

- Menghina hidraulică fixează materialul.
- Brațul fierăstrăului coboară cu viteza setată.
- Banda realizează tăierea.
- Limitatorul detectează finalizarea ciclului.
- Brațul este ridicat hidraulic în poziția inițială.
Operatorul se concentrează în principal pe poziționarea și alimentarea materialului, iar ciclul propriu-zis de tăiere se desfășoară controlat și repetabil.

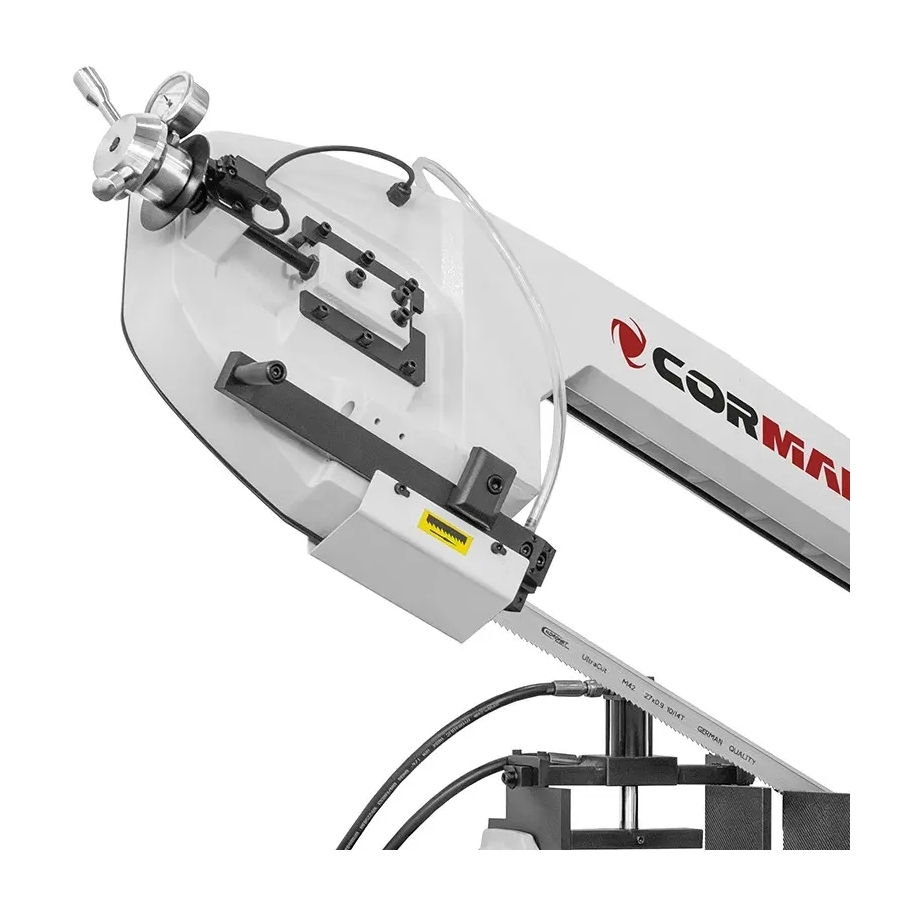

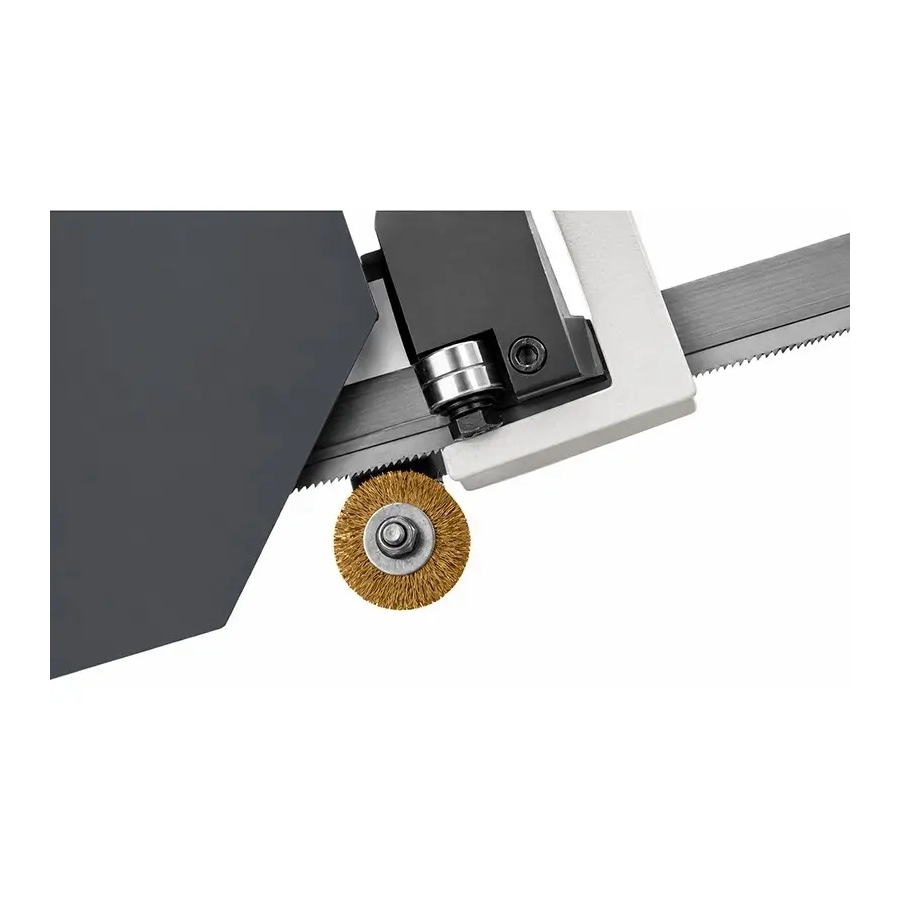

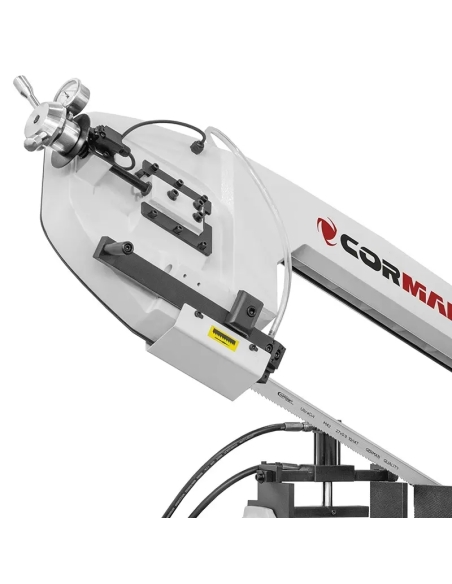

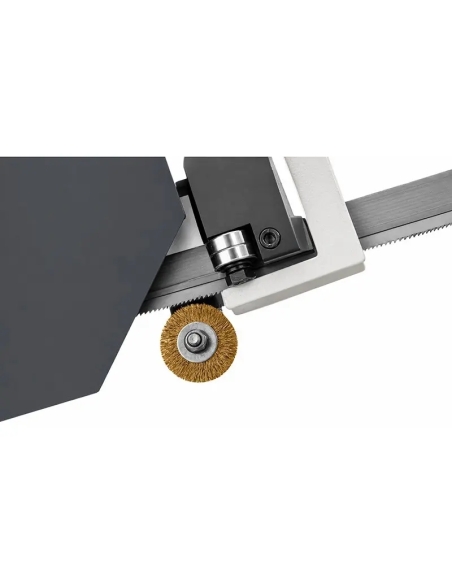

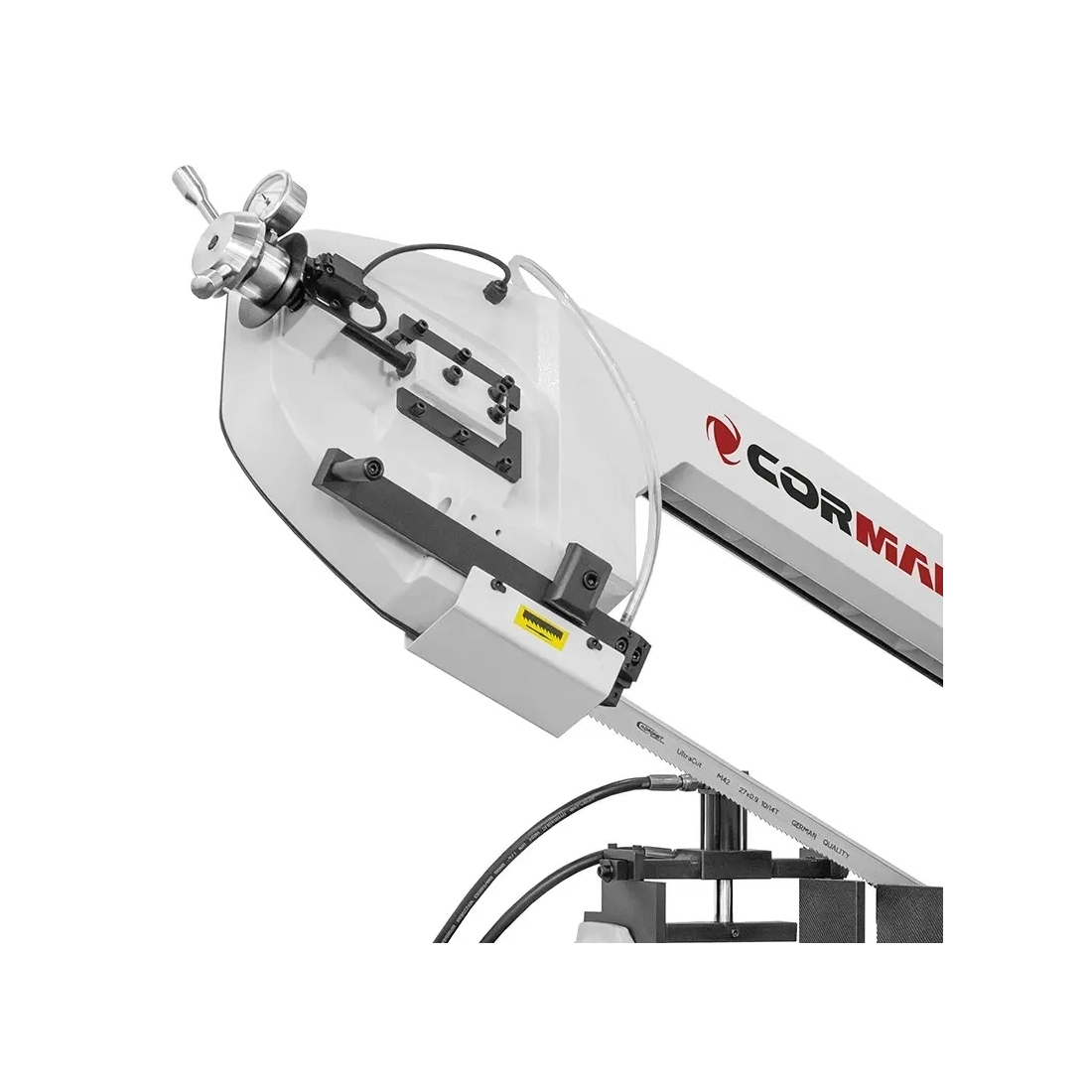

Ghidarea precisă a benzii

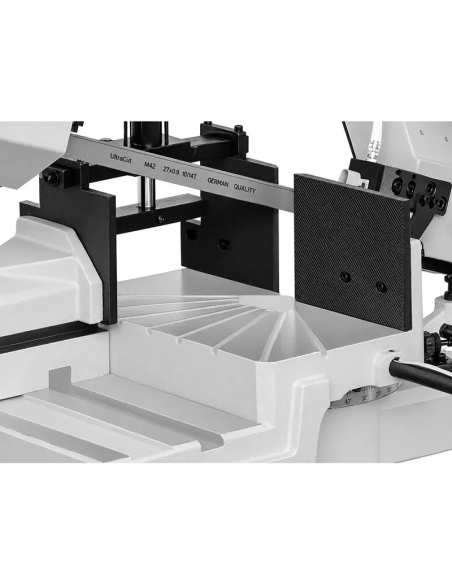

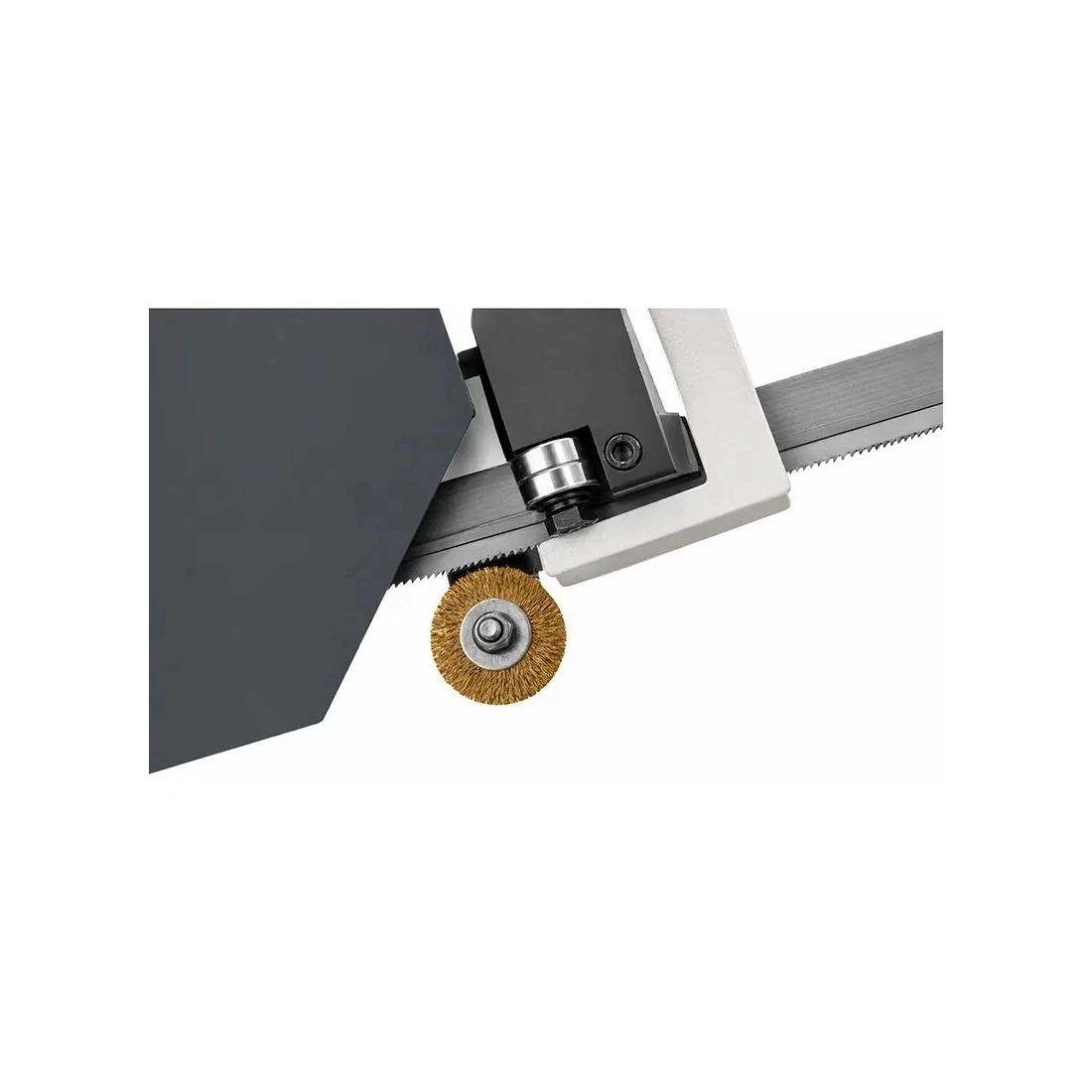

Ghidajele benzii folosesc plăcuțe din carbură sinterizată și rulmenți. Soluția asigură o ghidare stabilă a pânzei și ajută la menținerea tăieturii drepte.
Brațul rigid și corpul din fontă nodulară reduc tendința construcției de a se torsiona, aspect important la tăierea secțiunilor mai mari și a materialelor pline.

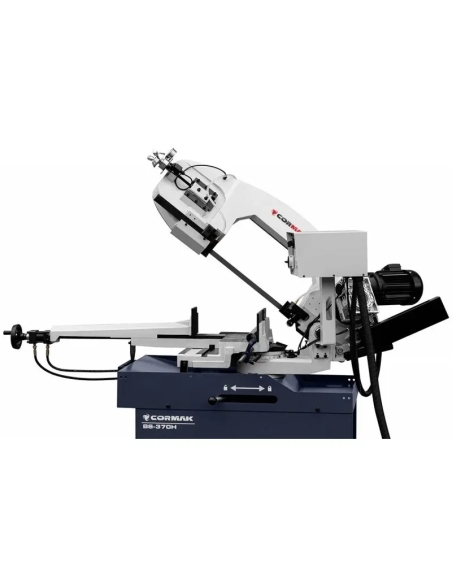

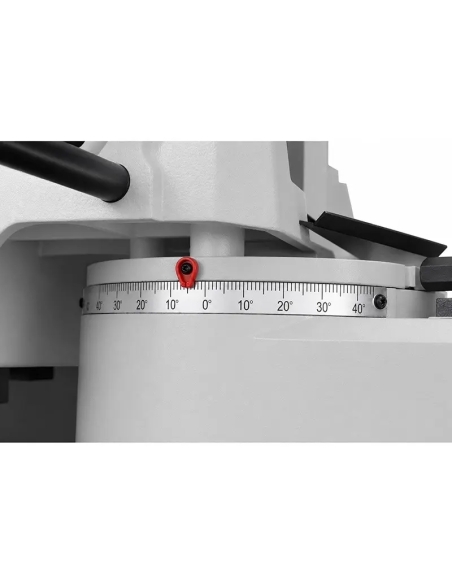

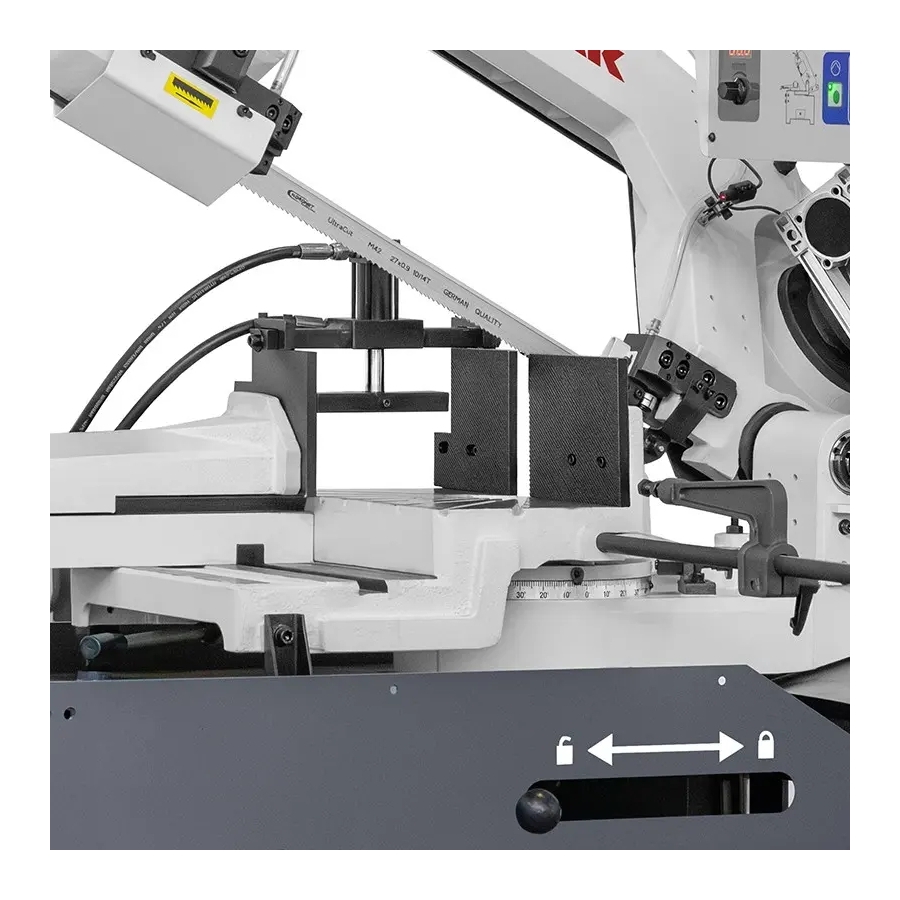

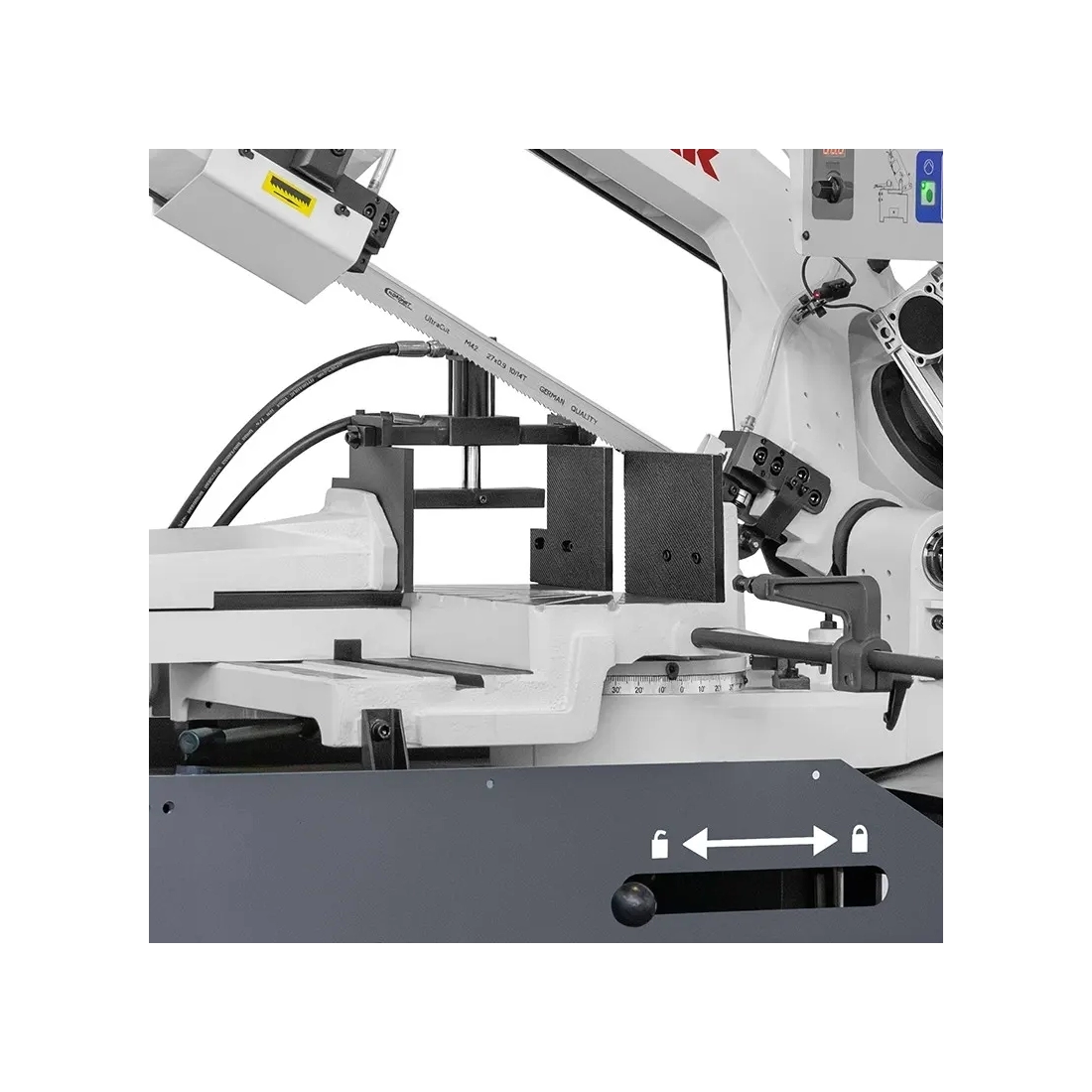

Tăiere dreaptă și la unghi

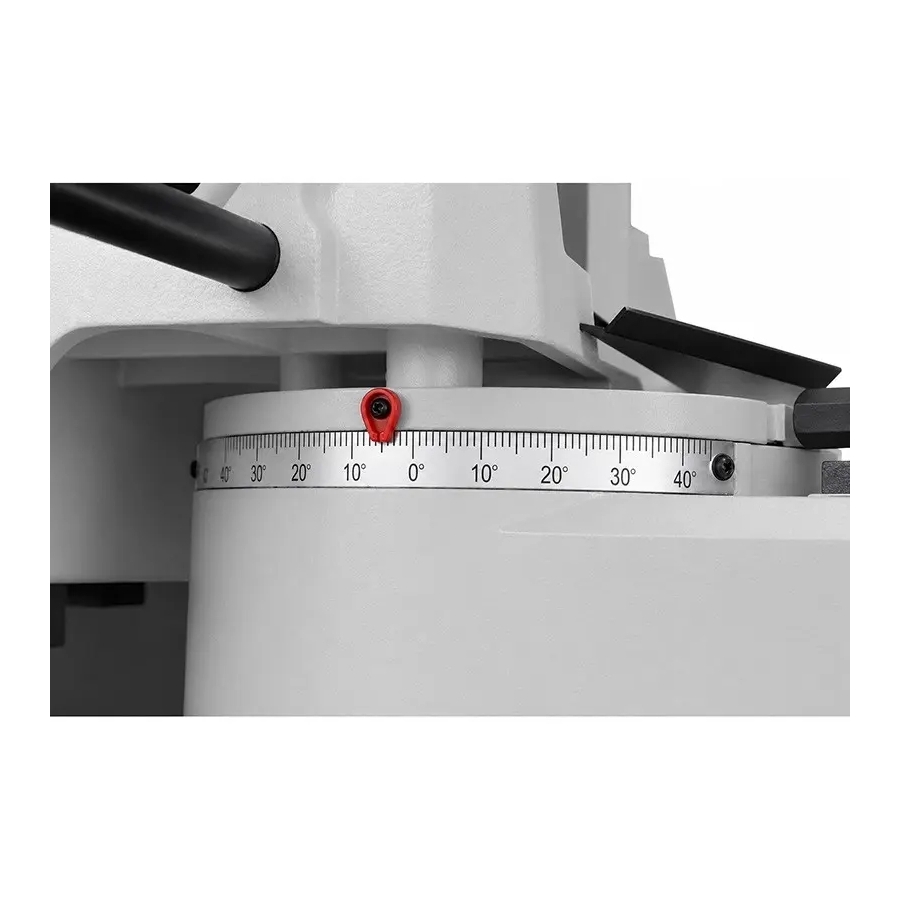

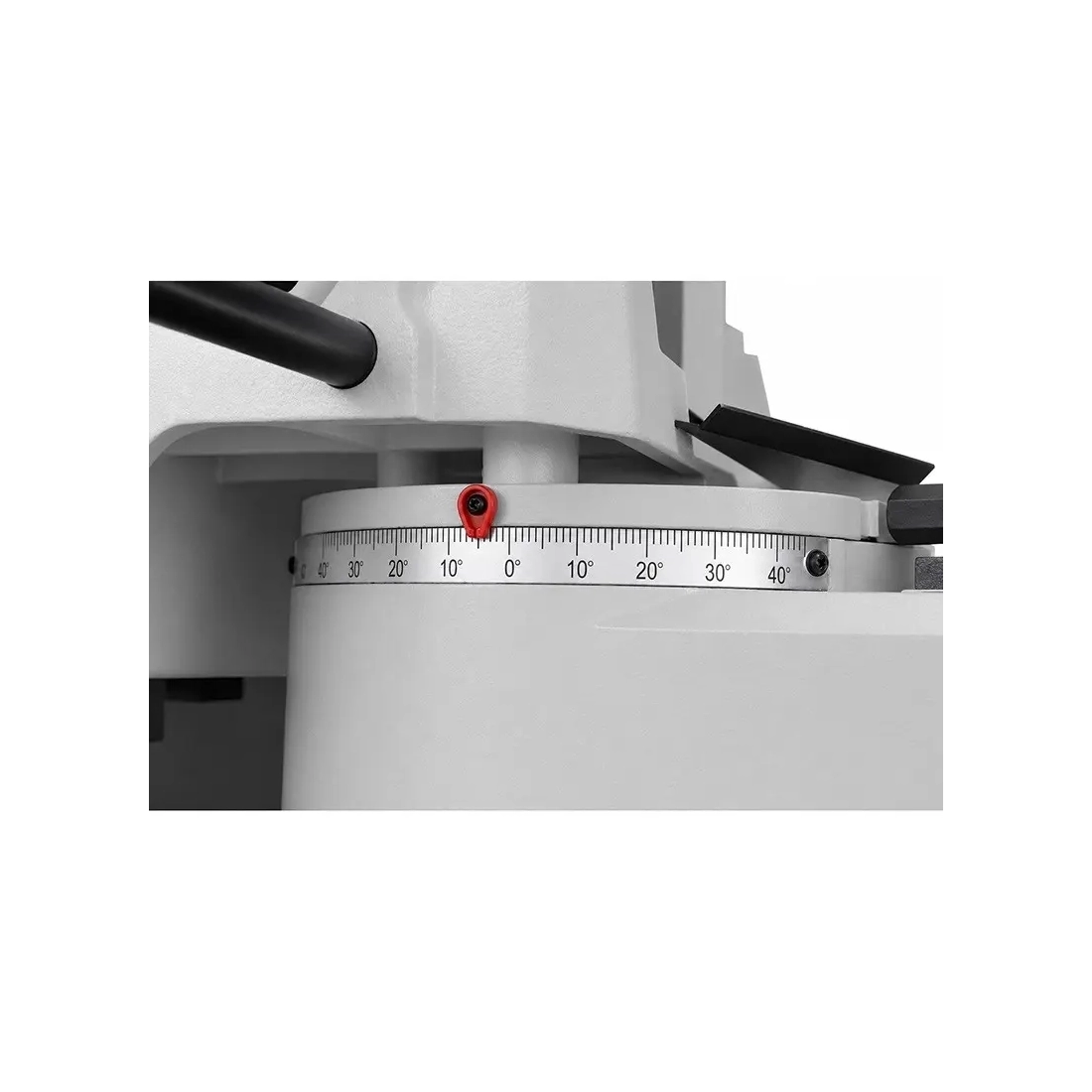

Brațul pivotant permite tăieri în intervalul de la -45° la +60°. Materialul poate rămâne într-o singură poziție, iar operatorul setează unghiul corespunzător al brațului fierăstrăului.
| Diametru maxim de tăiere la 90° | Ø270 mm |
| Secțiune pătrată maximă la 90° | 220 × 220 mm |
| Secțiune dreptunghiulară maximă la 90° | 370 × 220 mm |
Construcție stabilă și sistem de răcire

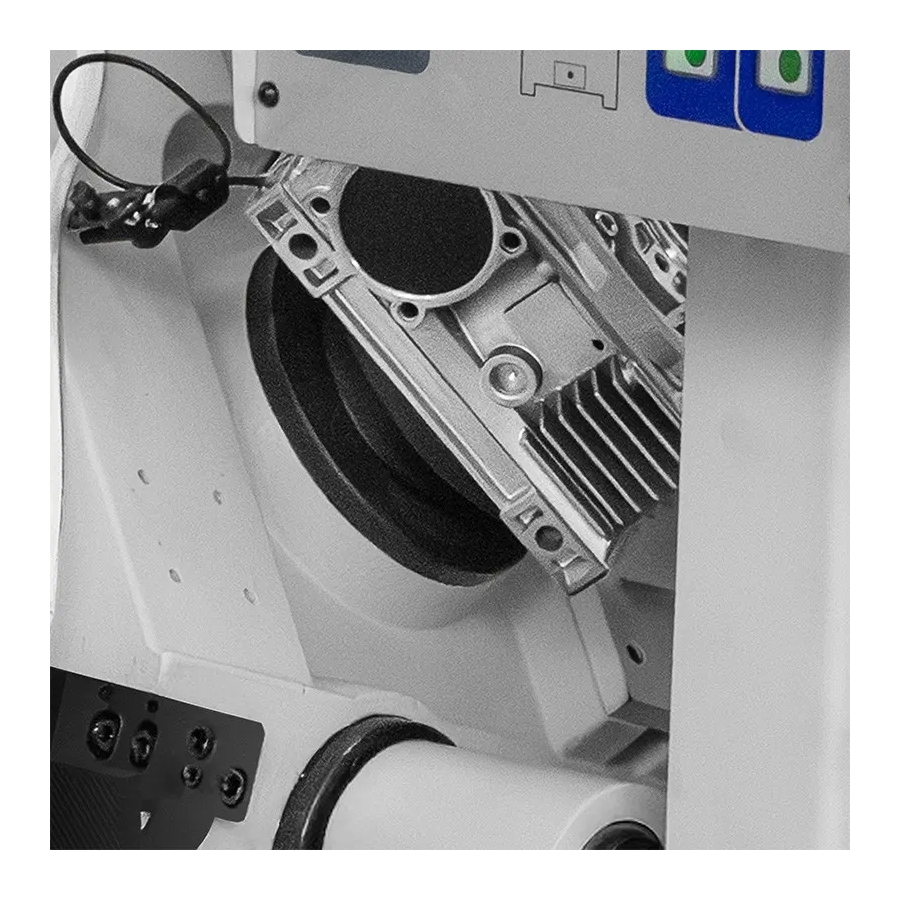

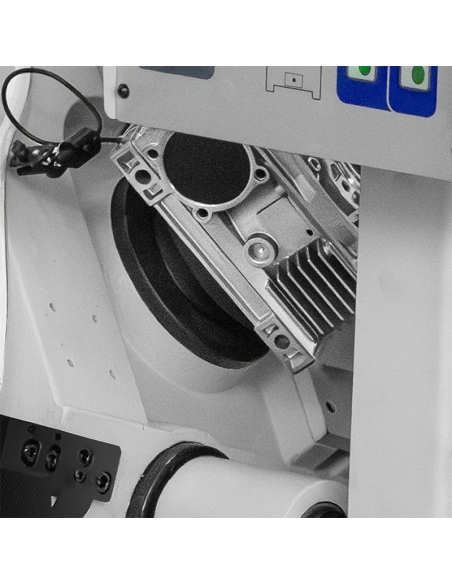

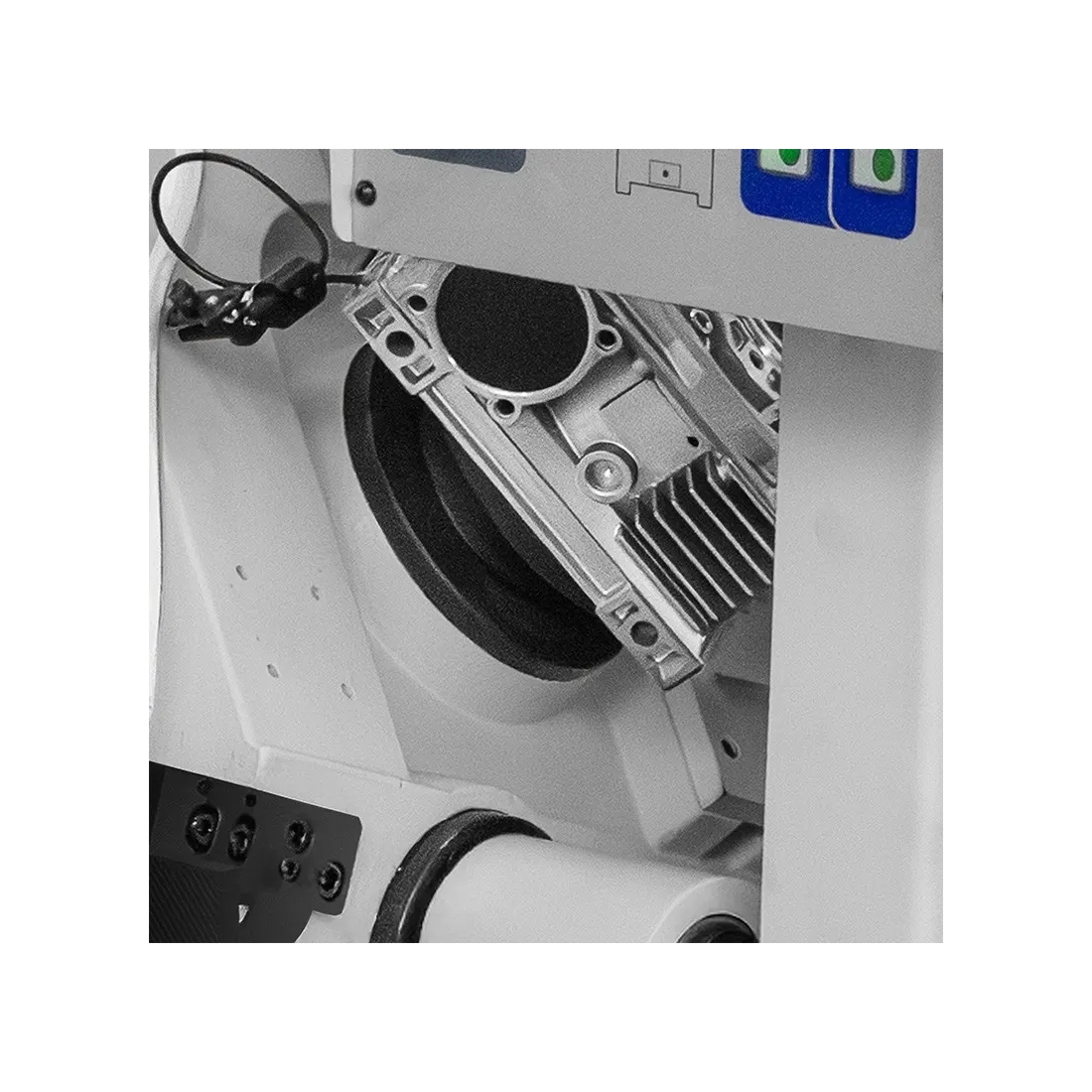

Antrenarea benzii este transmisă printr-un reductor melcat. Masa de lucru din fontă, împreună cu baza masivă, oferă o susținere stabilă a mașinii în timpul operării.
Partea superioară a bazei formează o cuvă care colectează lichidul de răcire și așchiile rezultate la tăiere. Pompa eficientă funcționează în circuit închis, direcționând lichidul de răcire direct către zona de prelucrare.
Parametri tehnici
| Model | CORMAK BS370H |
| Mod de lucru | semiautomat |
| Interval de tăiere la unghi | de la -45° la +60° |
| Viteza benzii | reglare continuă 20–90 m/min |
| Reglarea vitezei benzii | convertizor de frecvență |
| Presor superior pentru material | da – pentru tăiere în pachet |
| Dimensiunea benzii de tăiere | 3160 × 27 × 0,9 mm |
| Tensionarea benzii | mecanică, manuală |
| Reglarea coborârii brațului | fără trepte – cilindru hidraulic |
| Comanda menghinei | hidraulică |
| Înălțimea bazei menghinei | 890 mm |
| Alimentare | 400 V / 3 faze |
| Putere totală | 1,5 kW |
| Puterea pompei de răcire | 46 W |
| Dimensiuni cu bază | 1850 × 950 × 1500 mm |
| Greutate | 491 kg |
Utilizare
Fierăstrăul CORMAK BS370H este destinat tăierii:
- Țevilor din oțel și metal.
- Profilelor închise și deschise.
- Cornierelelor și profilelor metalice.
- Barelor și materialelor pline.
- Pieselor individuale.
- Pachetelor de material pregătite pentru tăiere în serie.
De ce să alegi CORMAK BS370H?
Modelul BS370H combină o plajă largă de tăiere la unghi, un ciclu de lucru semiautomat, prinderea hidraulică a materialului și o construcție solidă din fontă. Presorul superior extinde posibilitățile utilajului prin tăierea comodă în pachet, iar convertizorul cu reglaj 20–90 m/min permite ajustarea mai precisă a funcționării benzii în funcție de materialul prelucrat.
Mai multe date tehnice
