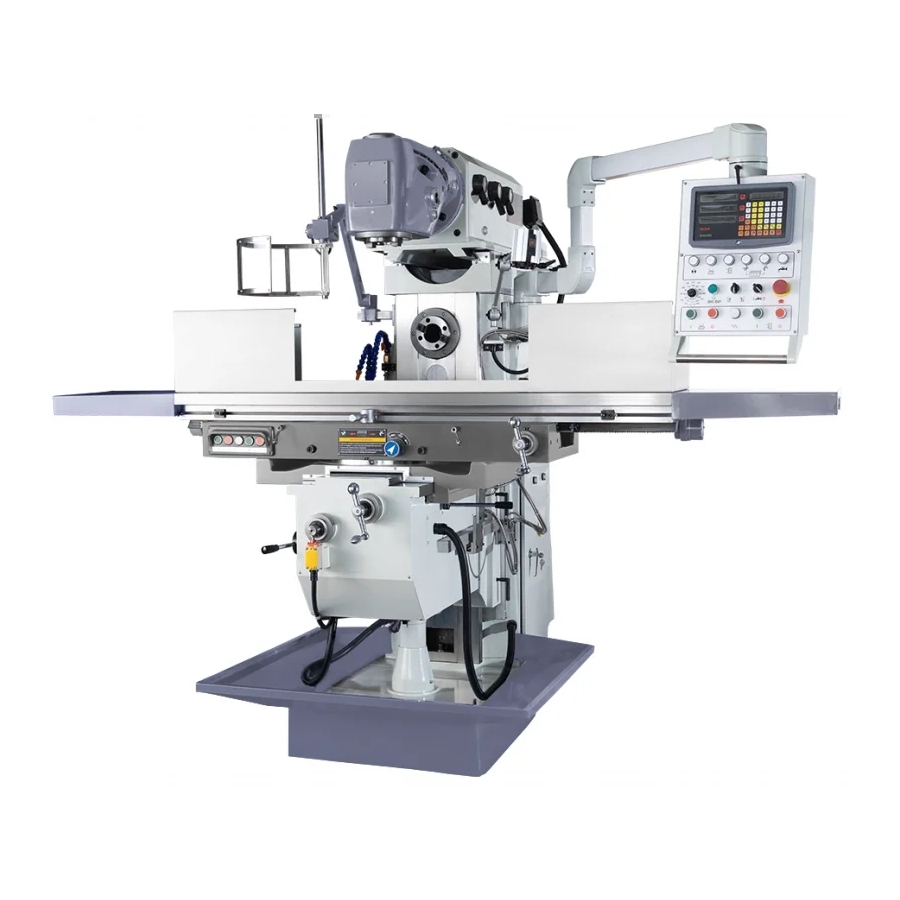

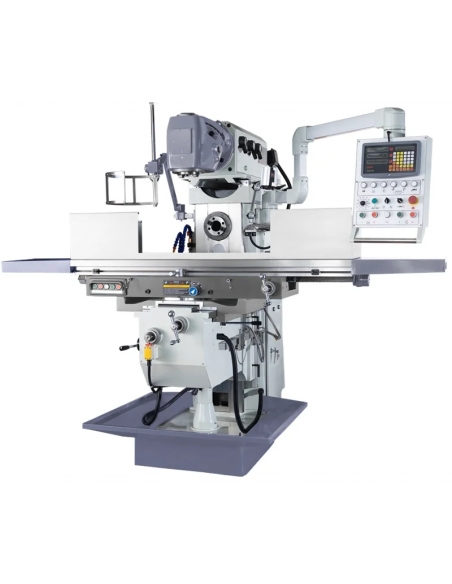

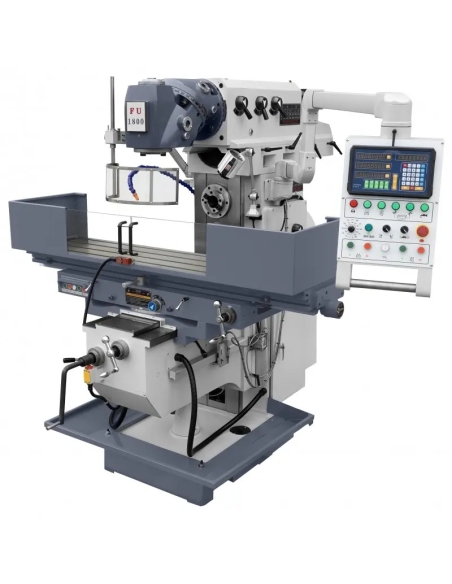

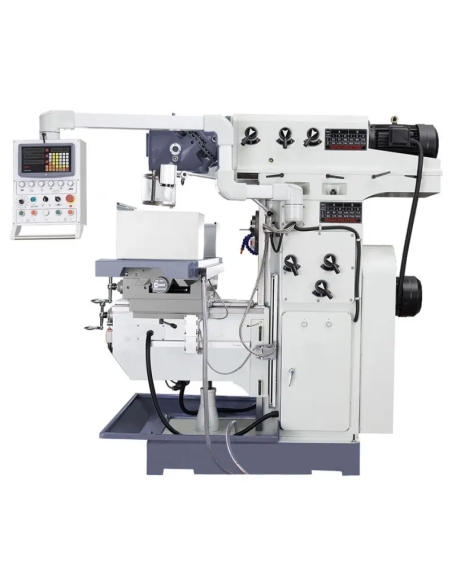

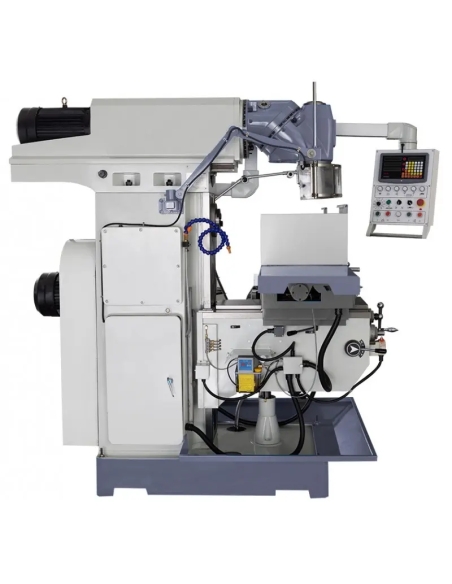

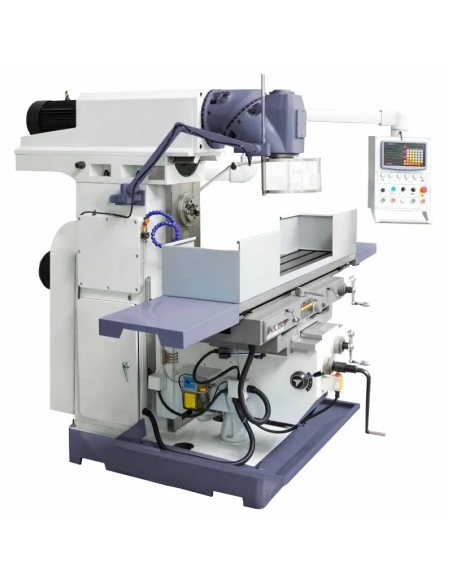

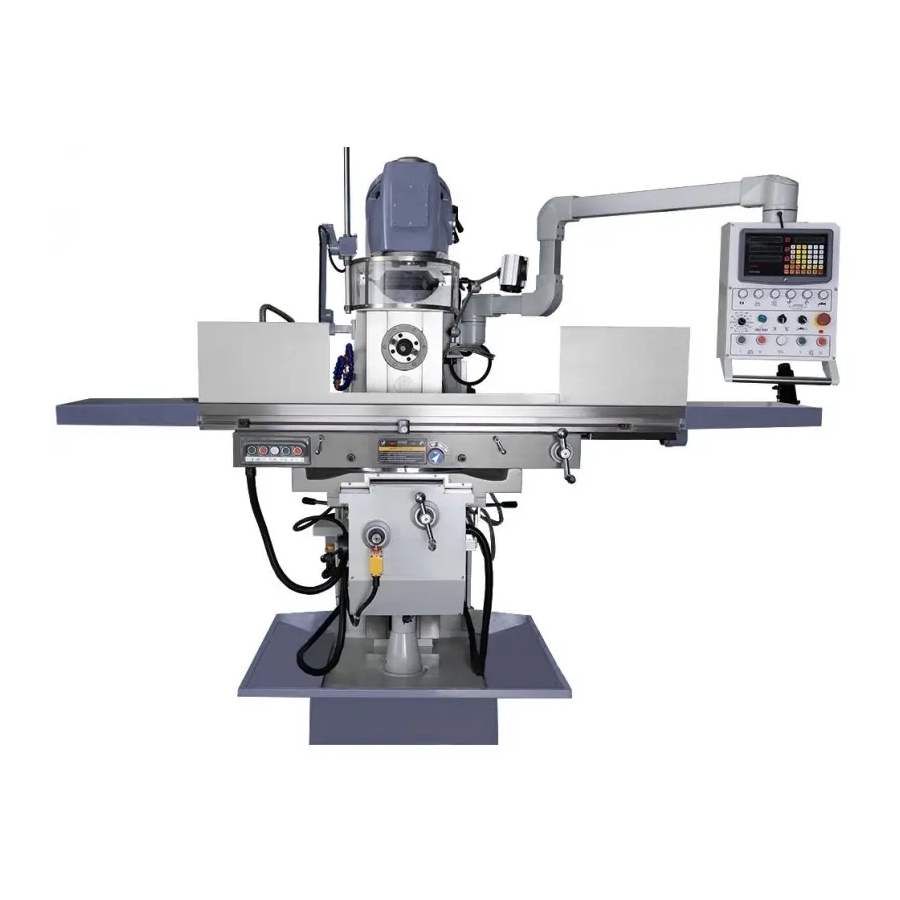

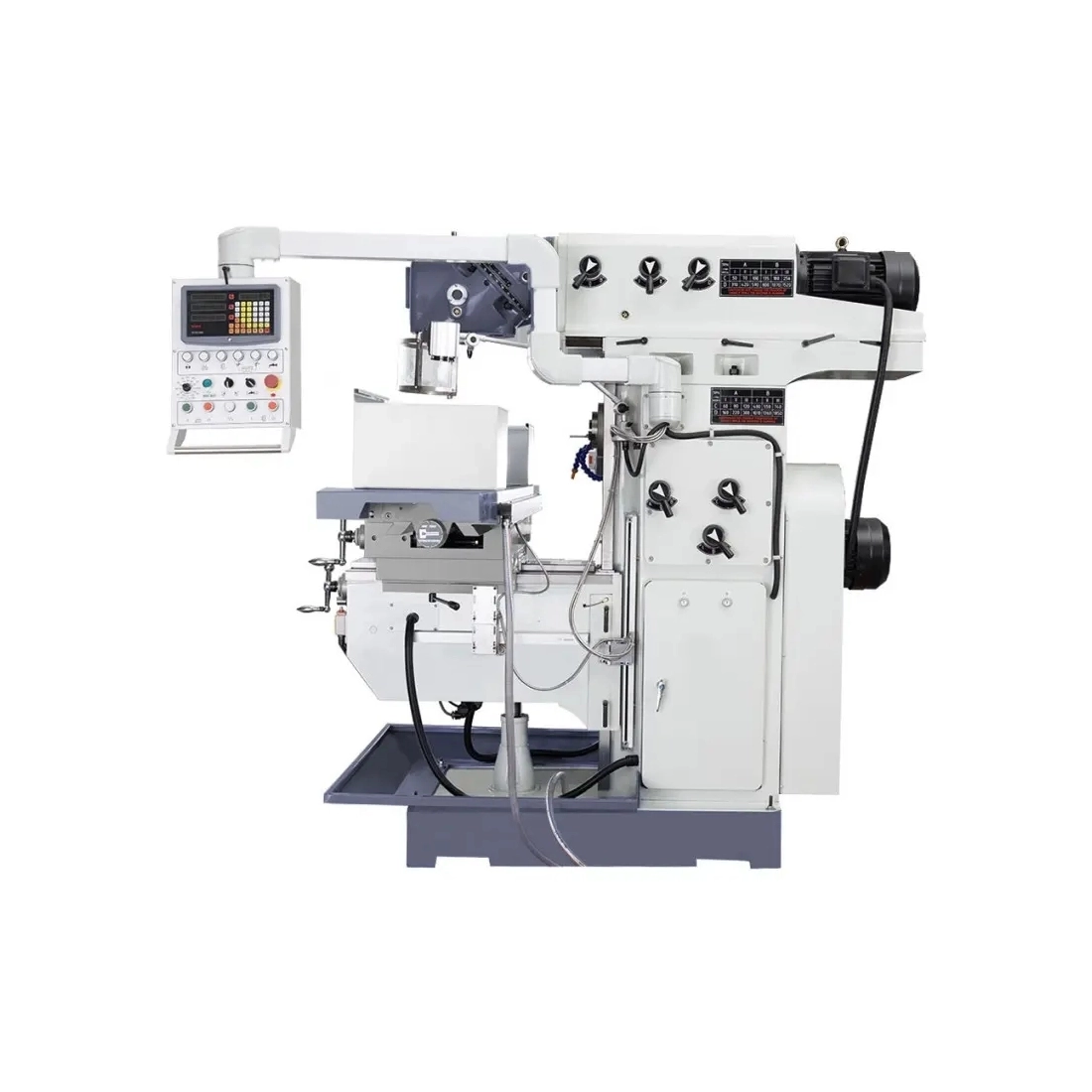

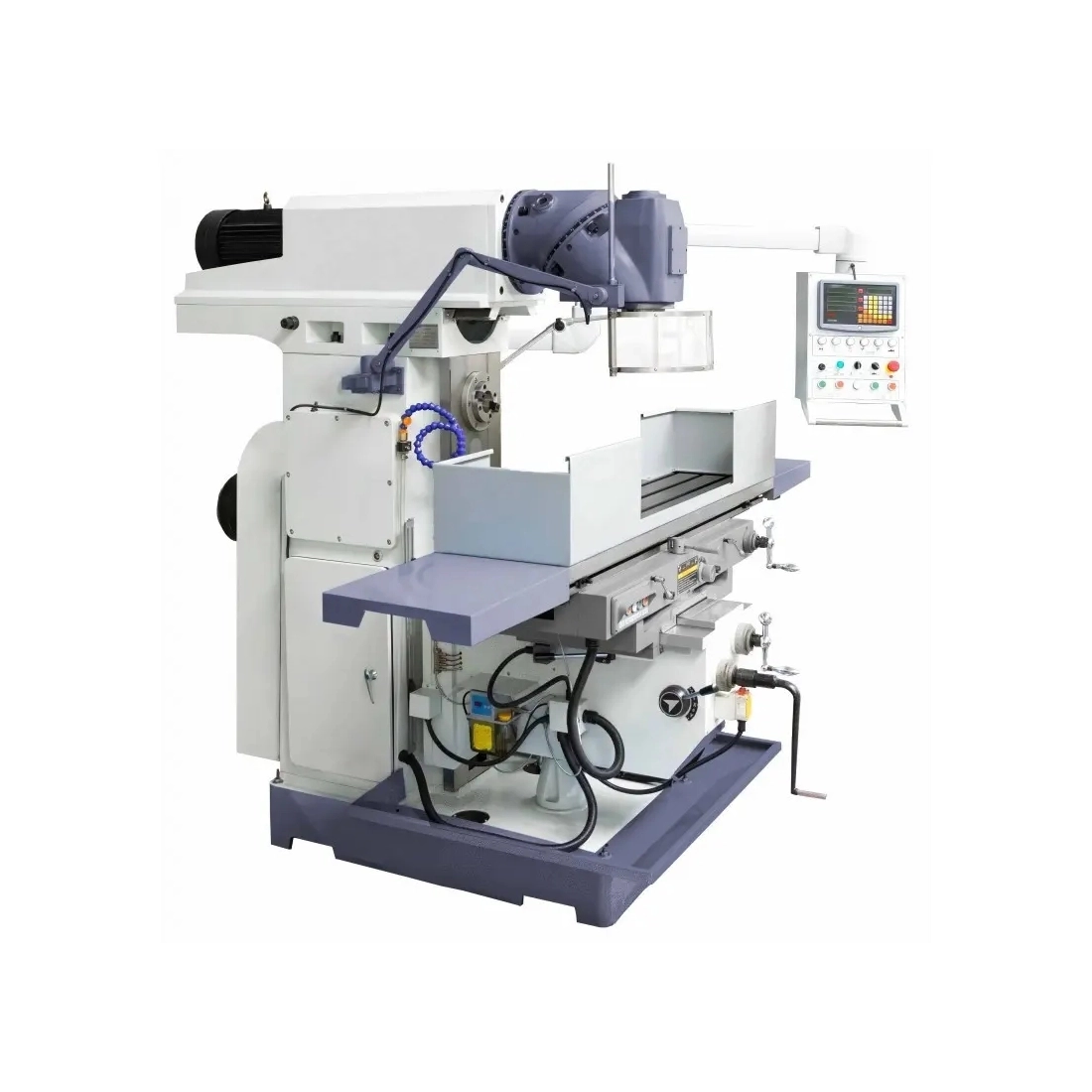

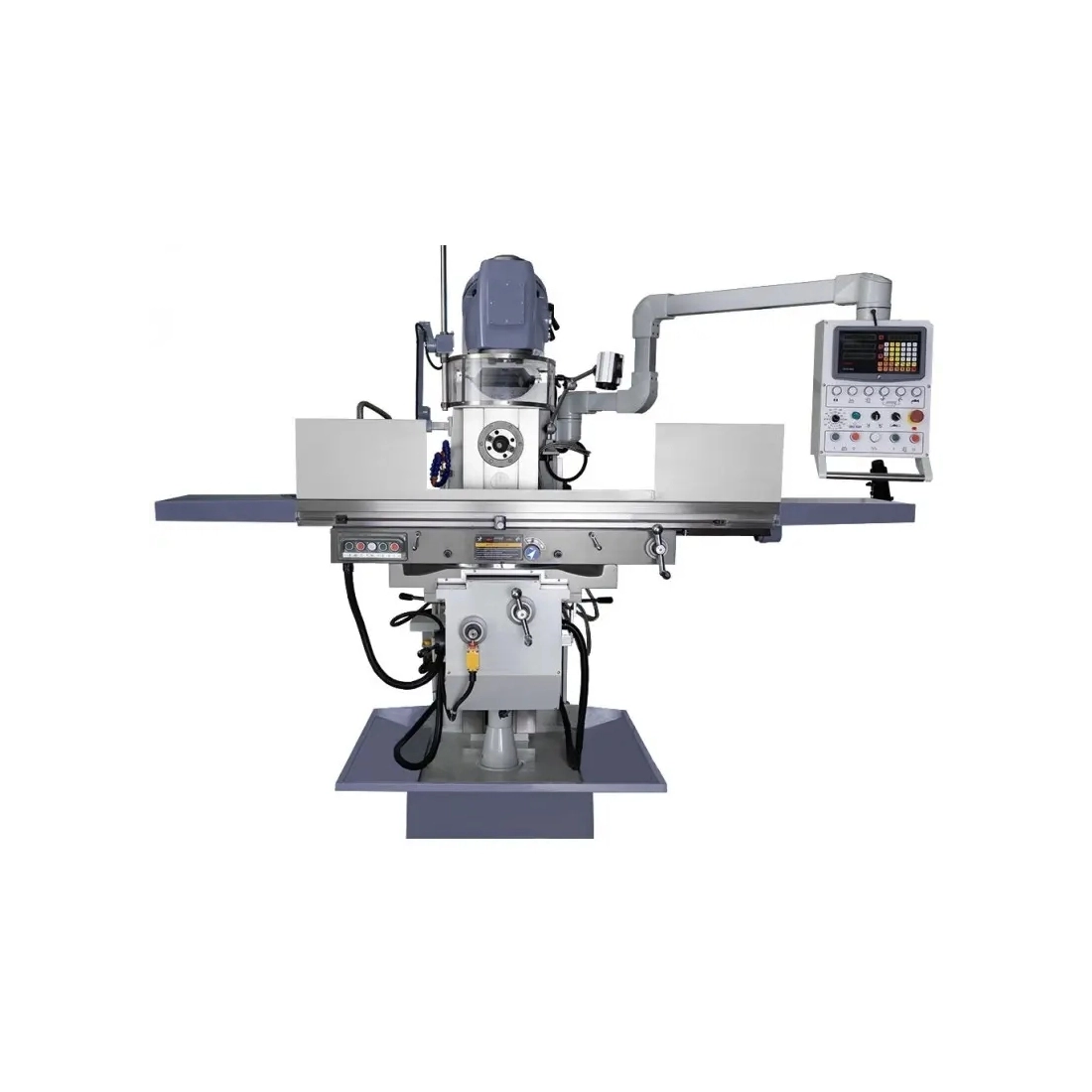

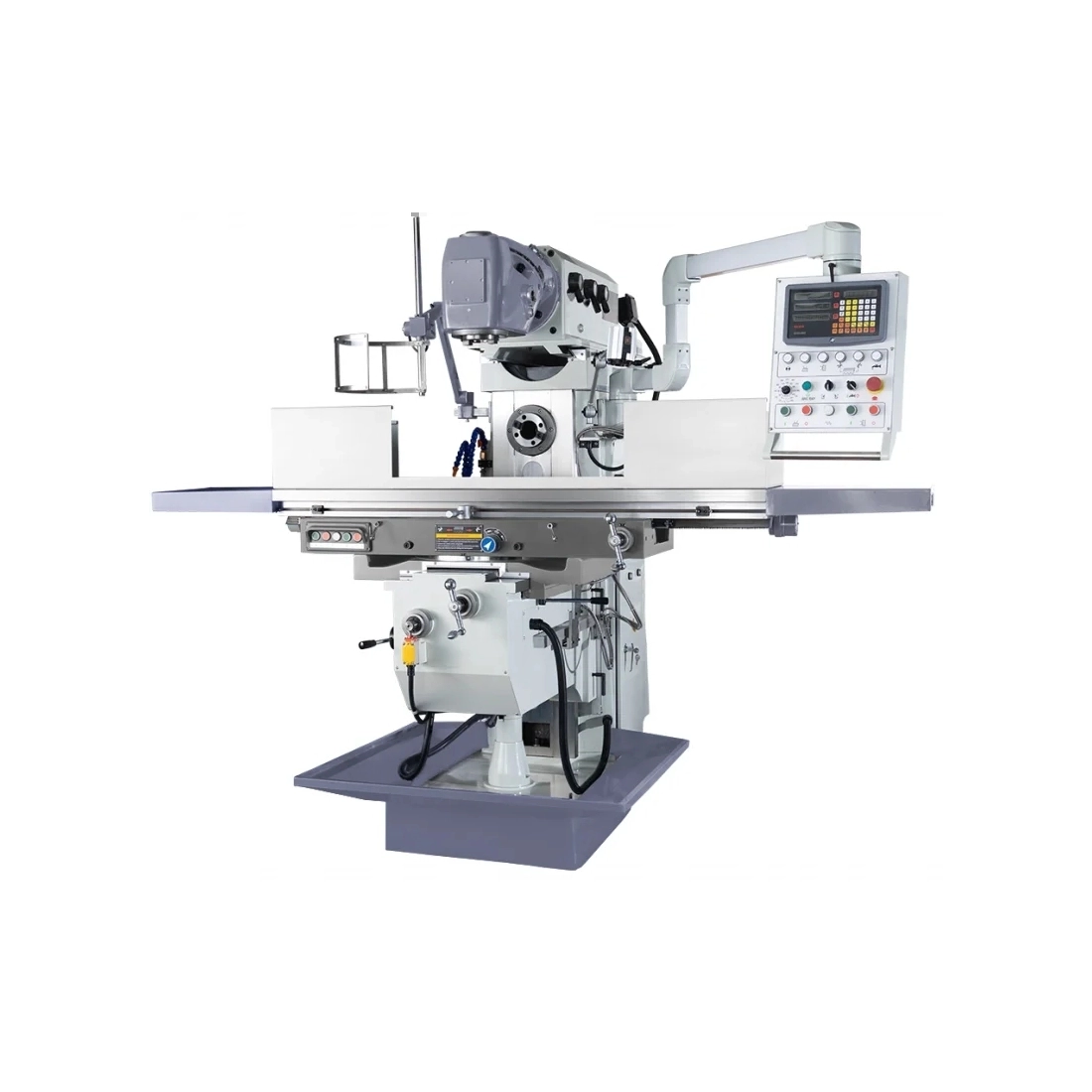

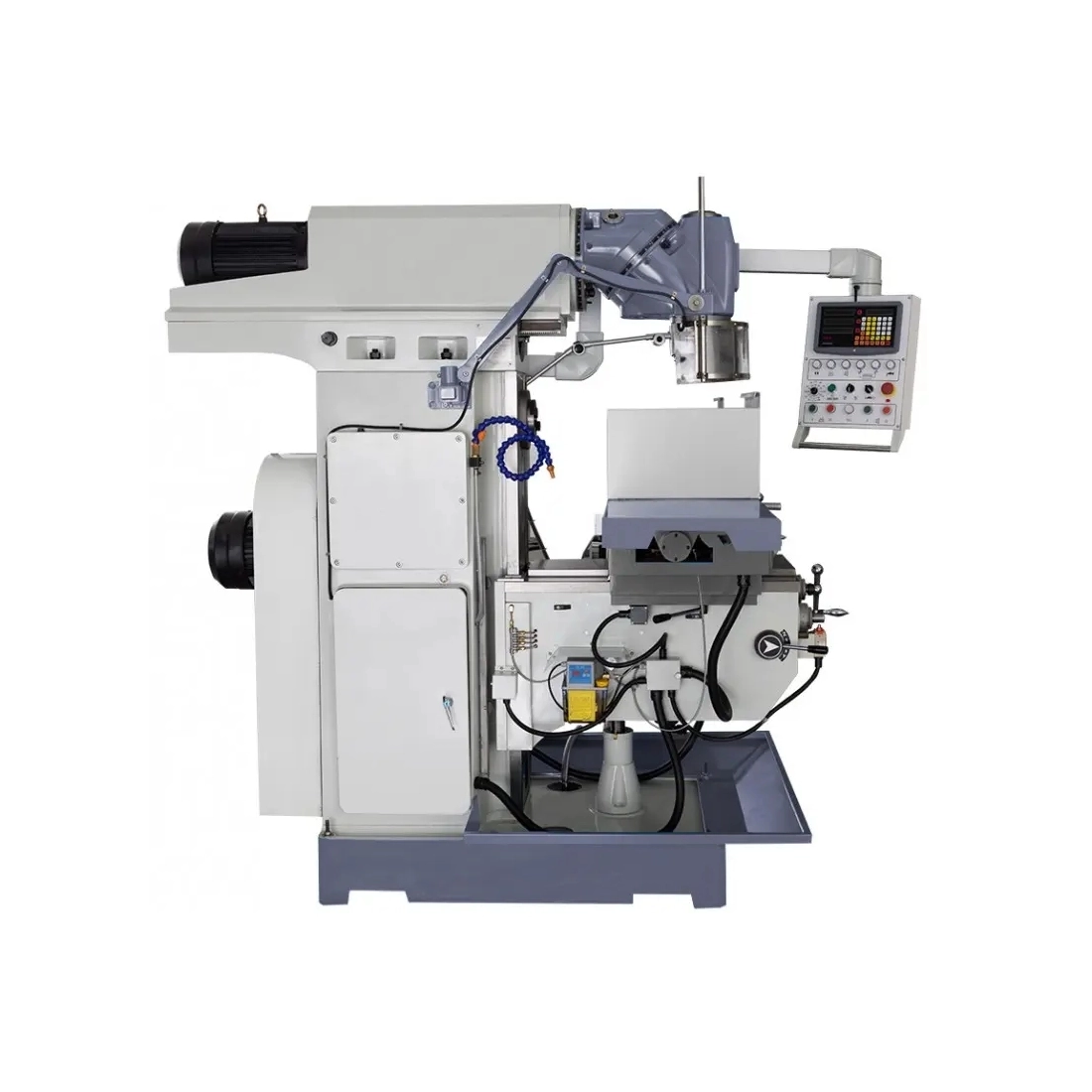

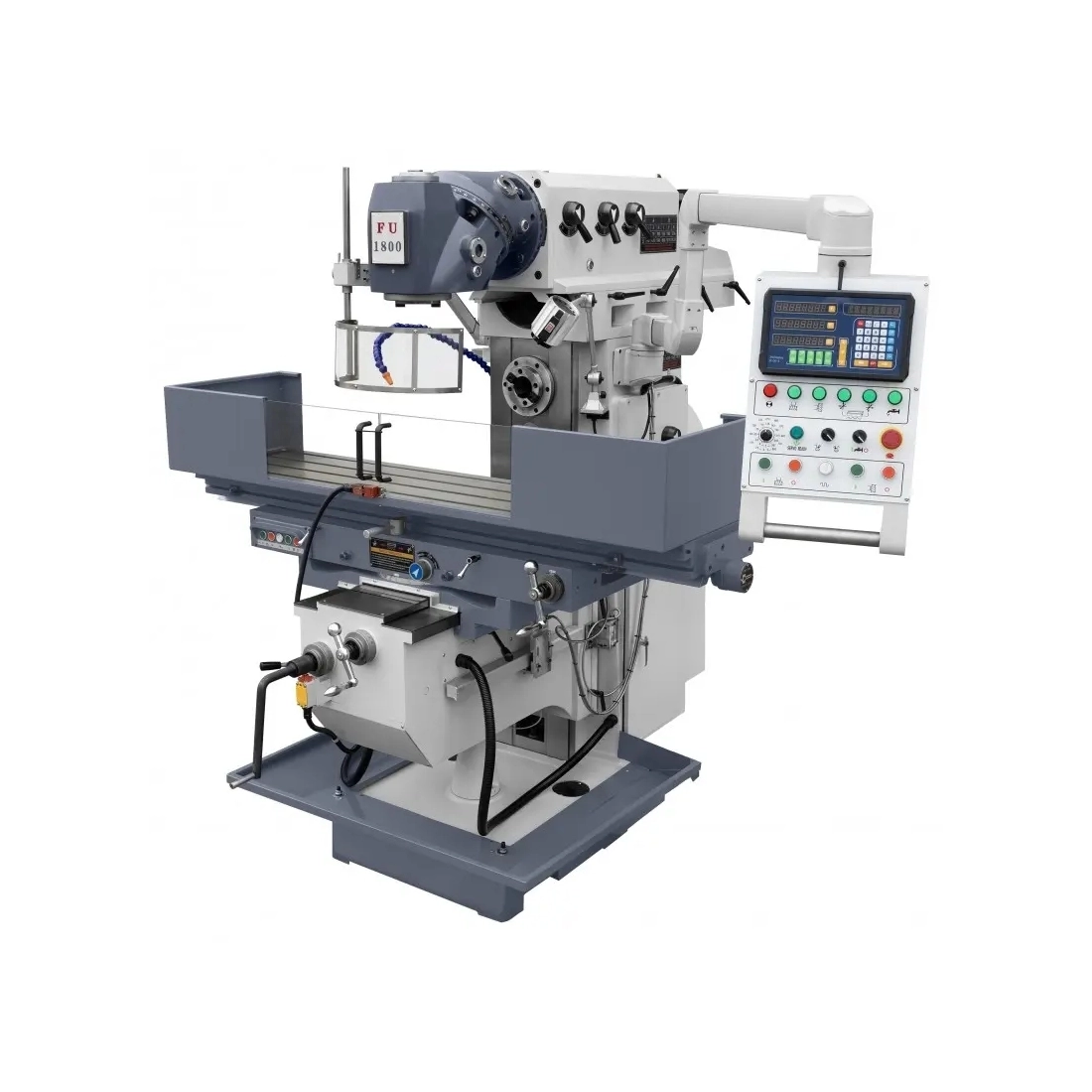

Masina de frezat cu consola FU1800 – precizie industriala si flexibilitate maxima in prelucrarea metalului

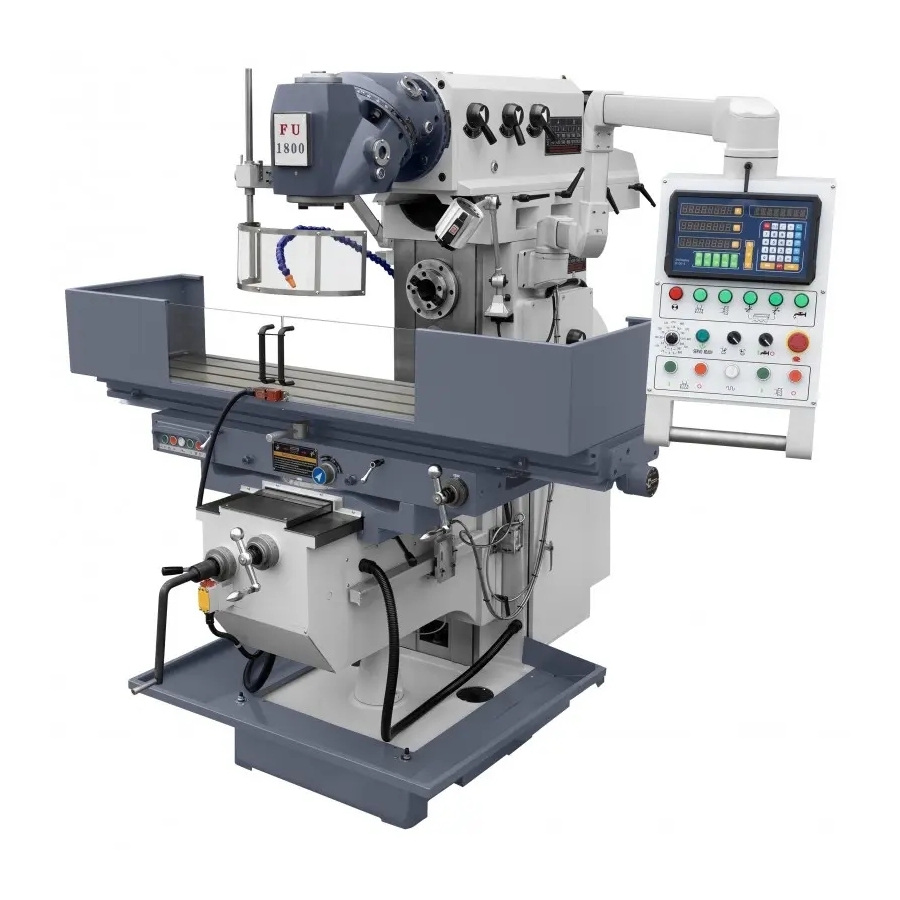

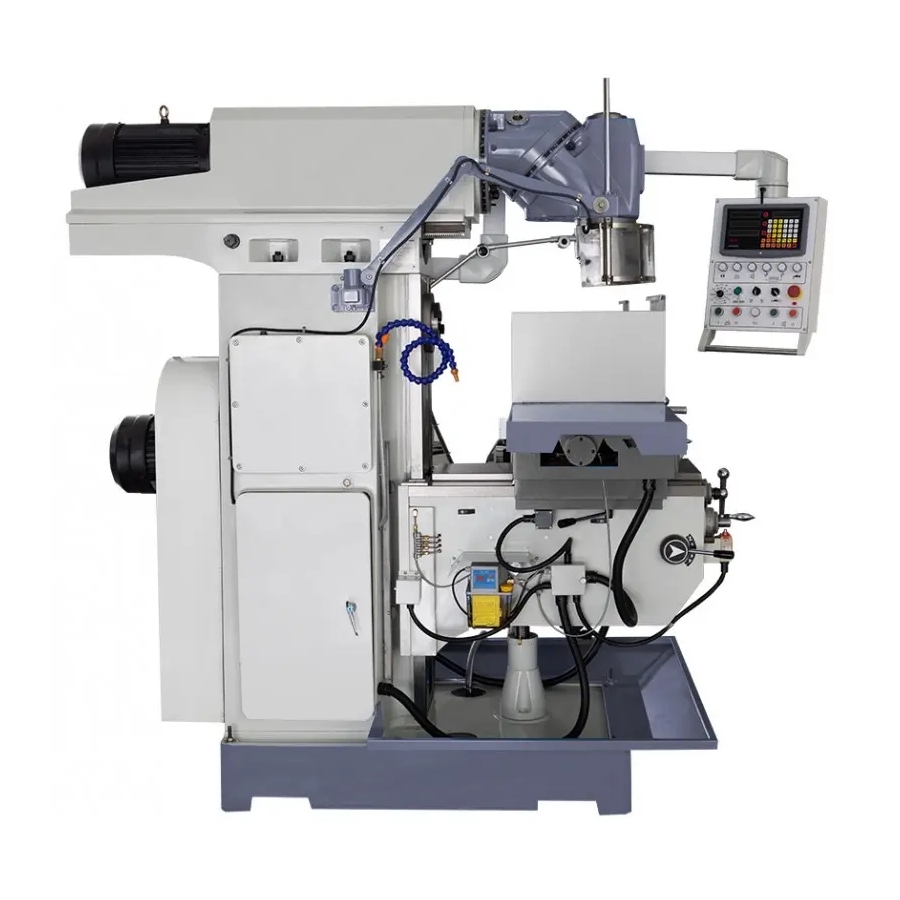

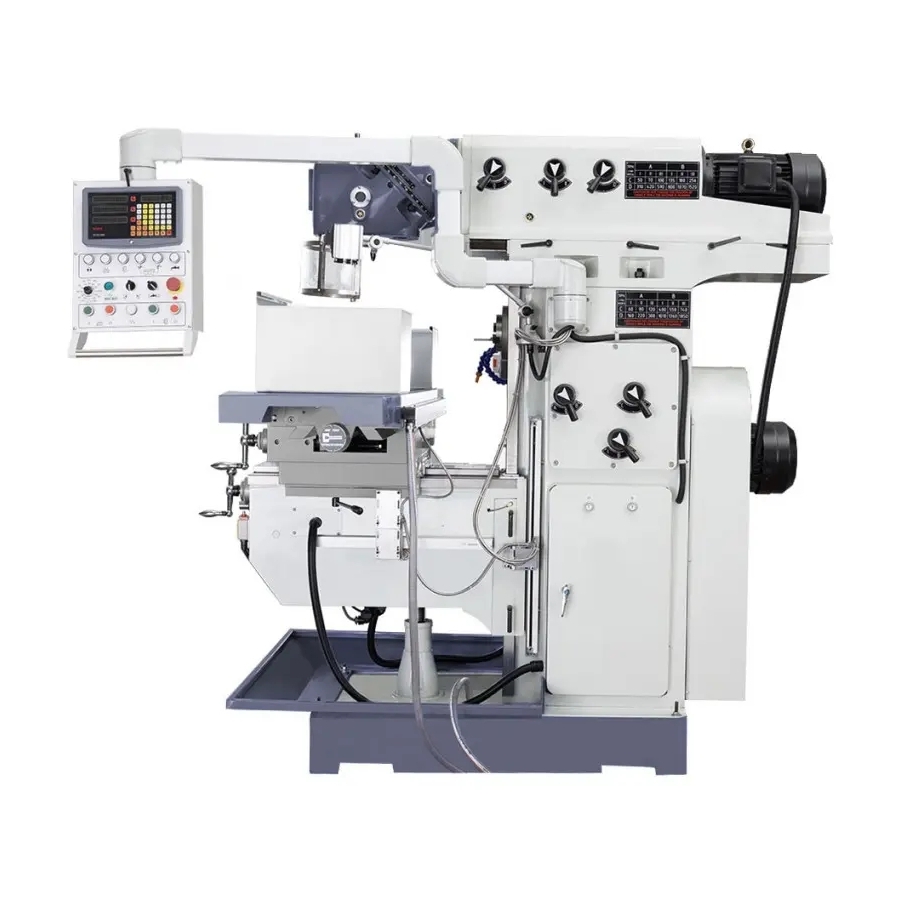

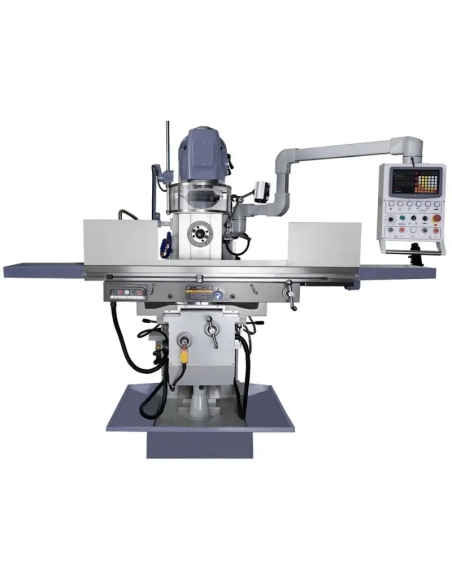

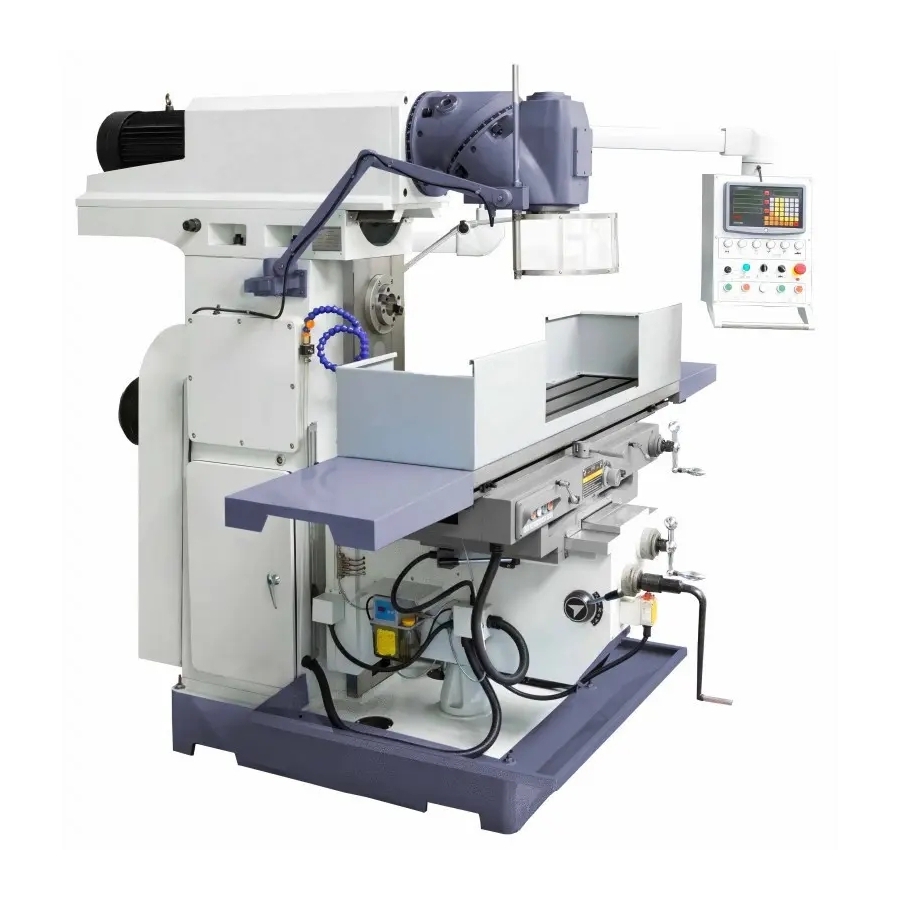

Masina de frezat cu consola FU1800 este un utilaj industrial robust, proiectat pentru operatii de frezare complexe, atat in regim orizontal, cat si vertical. Datorita constructiei masive si a solutiilor tehnice avansate, freza cu consola FU1800 este destinata atelierelor profesionale si unitatilor de productie unde sunt necesare precizie ridicata, stabilitate si fiabilitate pe termen lung.

Prin utilizarea servomotoarelor pe toate cele trei axe si a unui cap de frezare universal, masina permite prelucrari versatile, inclusiv operatii la unghiuri variabile, cu repetabilitate excelenta si control precis al avansurilor.

Caracteristici principale masina de frezat cu consola FU1800

Masina de frezat cu consola FU1800 este echipata cu solutii constructive care imbunatatesc semnificativ calitatea prelucrarii si confortul in exploatare:

• Servomotoare puternice pentru axe X, Y si Z – permit modificarea continua a avansurilor, asigurand prelucrare precisa si fluida
• Aparatoare telescopice pe axa Y – protejeaza surubul de avans impotriva murdariei si uzurii

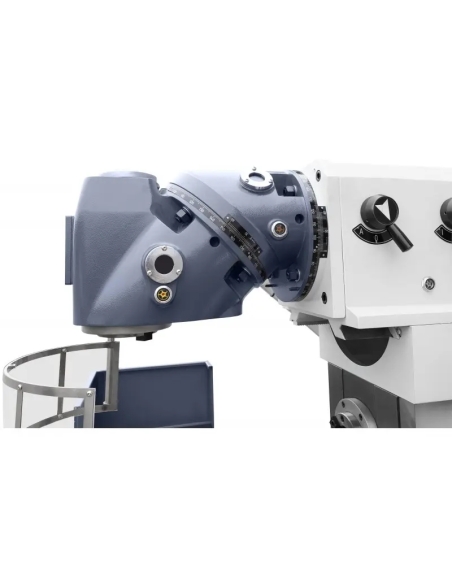

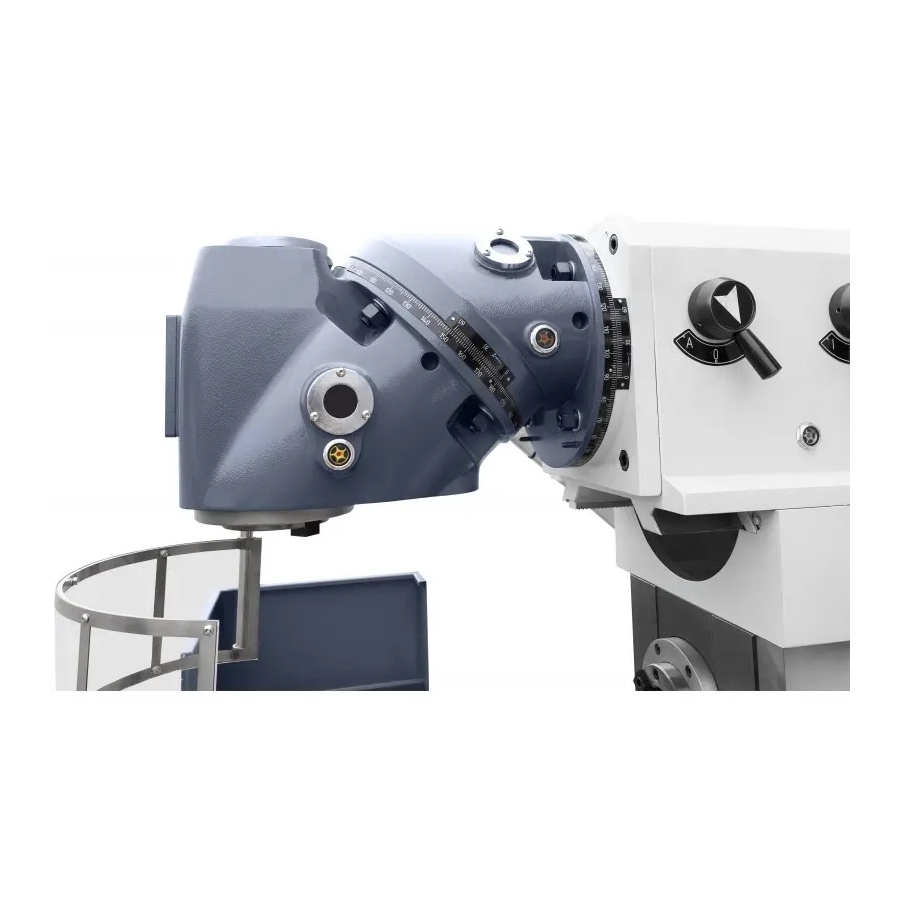

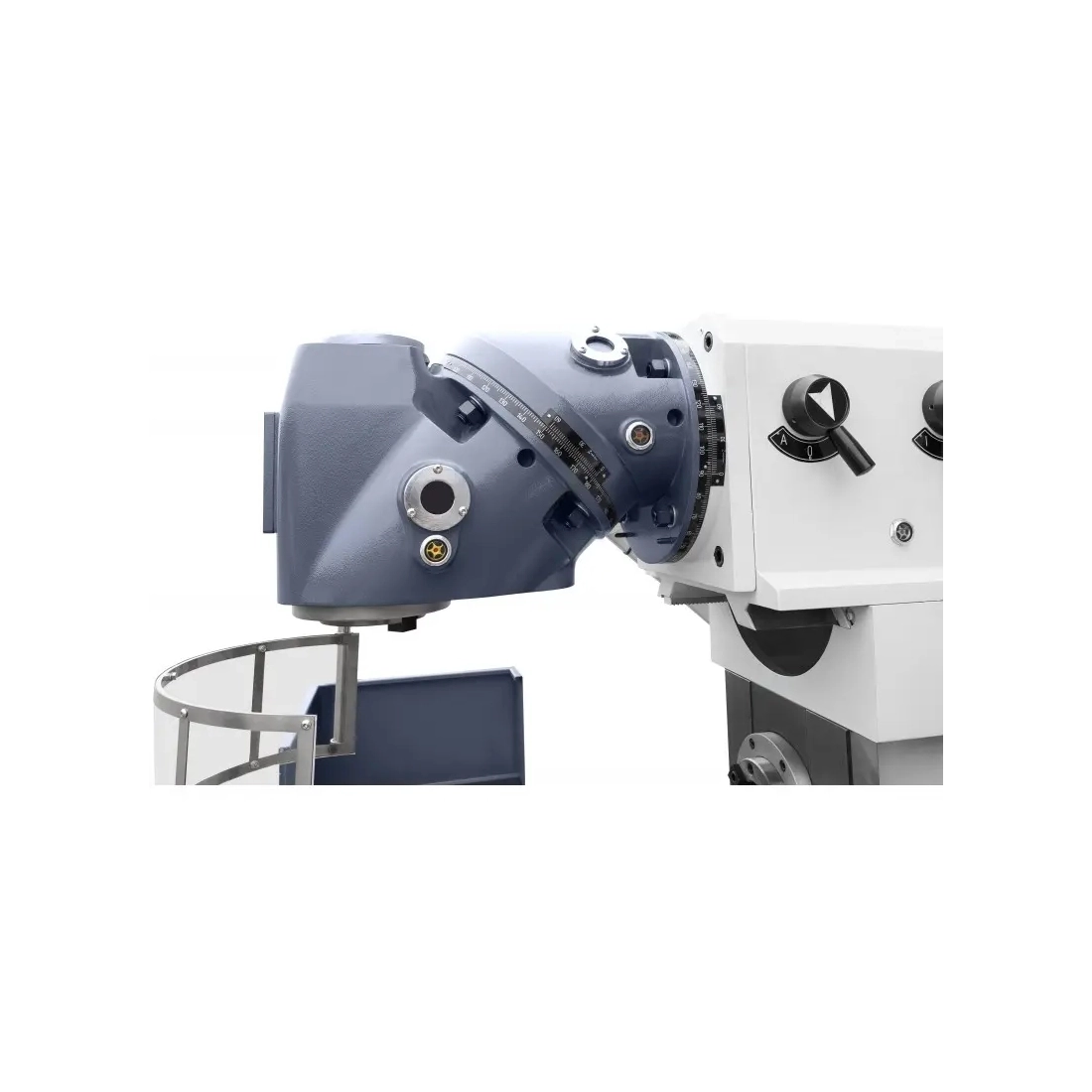

• Cap de frezare universal inclinabil in doua planuri – permite trecerea rapida de la frezare orizontala la frezare verticala
• Setare flexibila a unghiurilor de lucru – combinarea celor doua planuri de inclinare permite obtinerea aproape a oricarui unghi de prelucrare
• Constructie masiva din fonta – asigura rigiditate ridicata, amortizarea vibratiilor si stabilitate in sarcini grele

Constructie si tehnologie masina de frezat cu consola FU1800

Masina de frezat FU1800 este construita pe o structura solida, cu masa generoasa si curse ample, permitand prelucrarea pieselor de dimensiuni mari. Fusurile vertical si orizontal ofera flexibilitate tehnologica, iar sistemul de avans automat pe toate axele optimizeaza productivitatea in lucrarile de serie si unicat.

Capul de frezare universal, impreuna cu conul ISO50, permite utilizarea unei game largi de scule, iar momentul servo-avan de 12 Nm garanteaza miscari precise chiar si in regim de aschiere intensiva.

Parametri tehnici masina de frezat cu consola FU1800

• Dimensiuni masa: 1800 × 400 mm
• Cursa masa (X / Y / Z): 1300 / 450 / 600 mm

• Viteza avans axa X: 25 – 800 mm/min

• Viteza avans axa Y: 25 – 800 mm/min

• Viteza avans axa Z: 8 – 267 mm/min

Con conic fus:

• 7:24 IS050 (orizontal)
• 7:24 IS050 (vertical)

Cursa brat superior: 700 mm

Distanta fus vertical fata de masa: 200 – 850 mm
Distanta axa fus orizontal fata de suprafata bratului: 200 mm

Interval viteze rotatie fus:

• Vertical: 50 – 1520 rot/min
• Orizontal: 60 – 1850 rot/min

Numar trepte viteza fus: 12 / 12

Canale T (numar / latime / distanta): 3 / 18 / 100 mm

Putere motor fus:

• Orizontal: 5,5 kW
• Vertical: 7,5 kW

Moment servo-avan: 12 Nm

Dimensiuni generale: 2245 × 2100 × 2000 mm
Greutate: 3580 kg

Echipare (in functie de versiune) masina de frezat cu consola FU1800

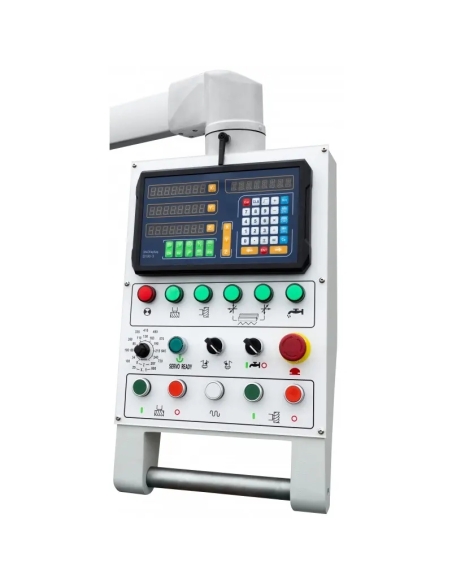

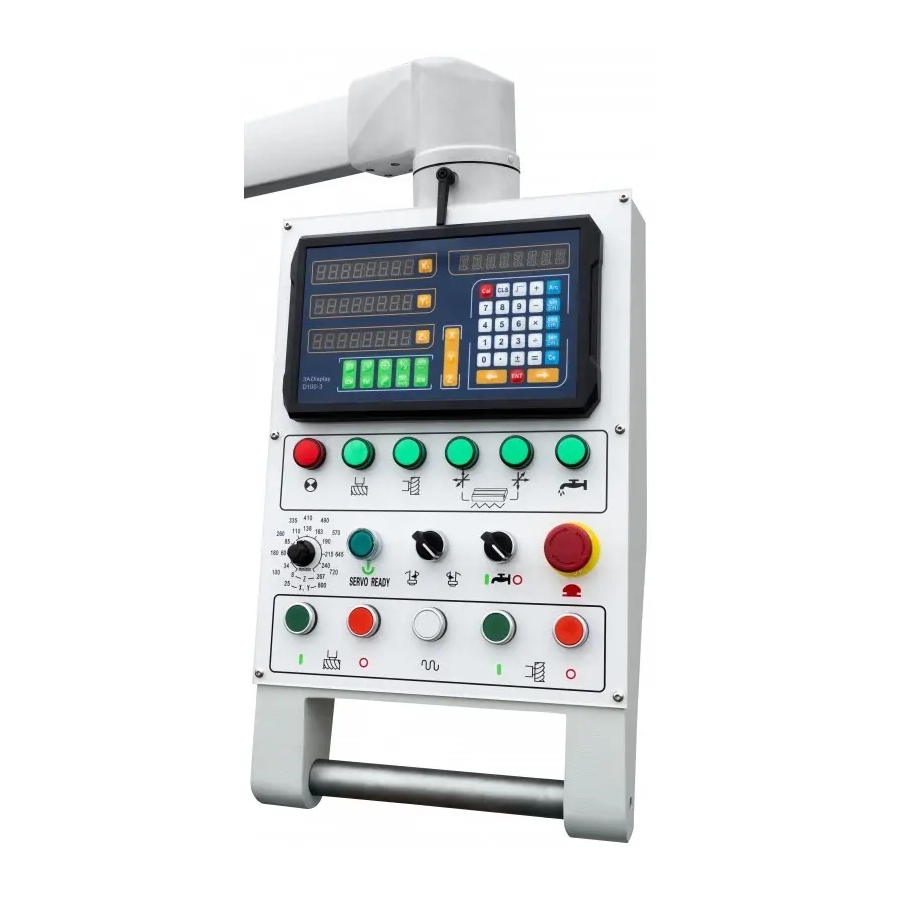

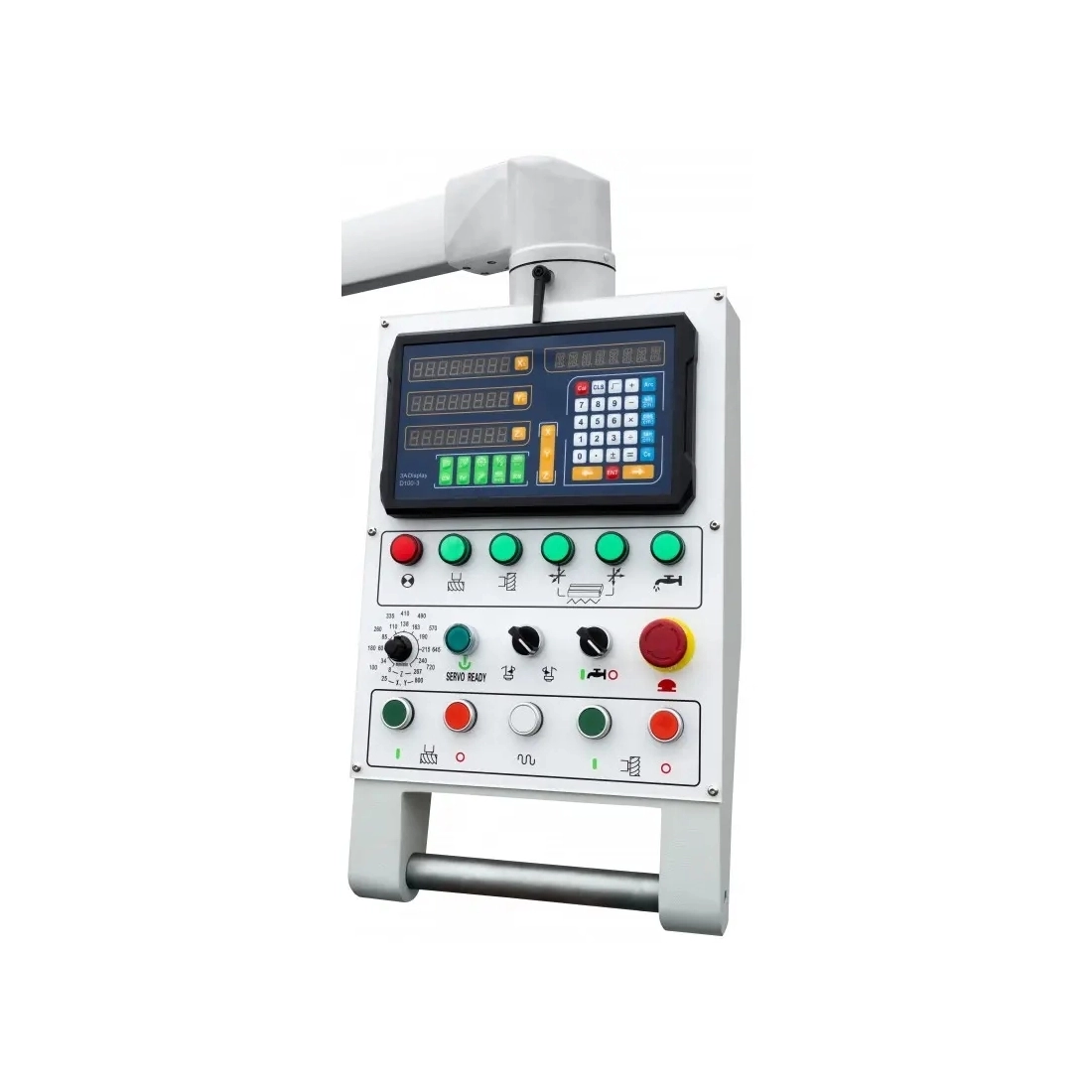

• Afisaj digital DRO
• Iluminare zona de lucru
• Sistem de racire
• Sistem de ungere centralizat

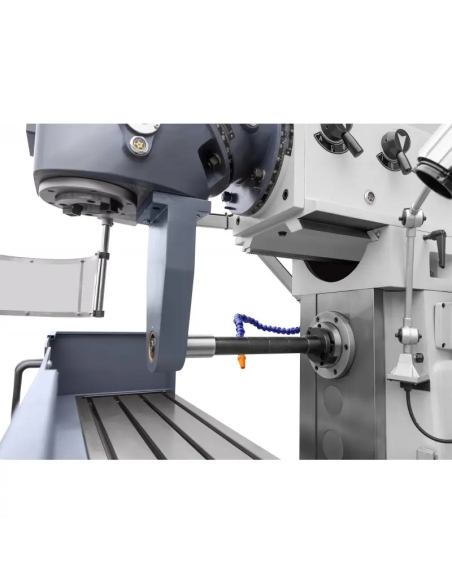

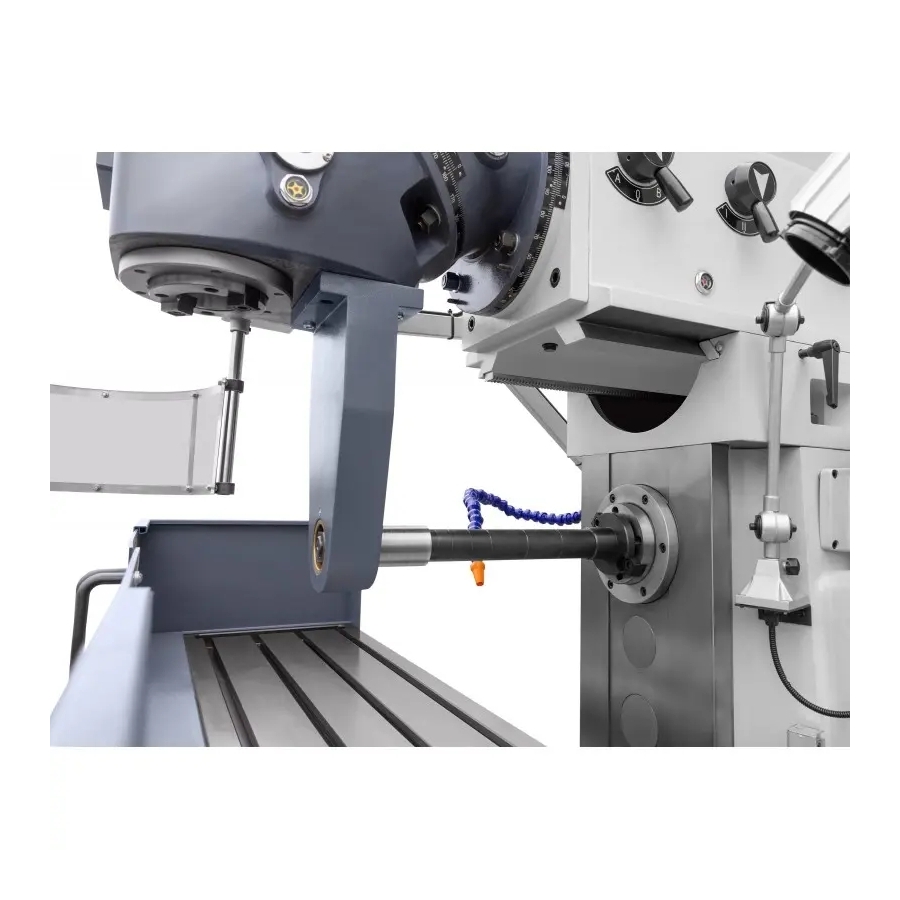

• Doua fusuri: vertical si orizontal
• Avans automat masa pentru axele X, Y, Z
• Mandrina ISO50 / ER cu bucse 4–16 mm
• Mandrina ISO50 / MK4

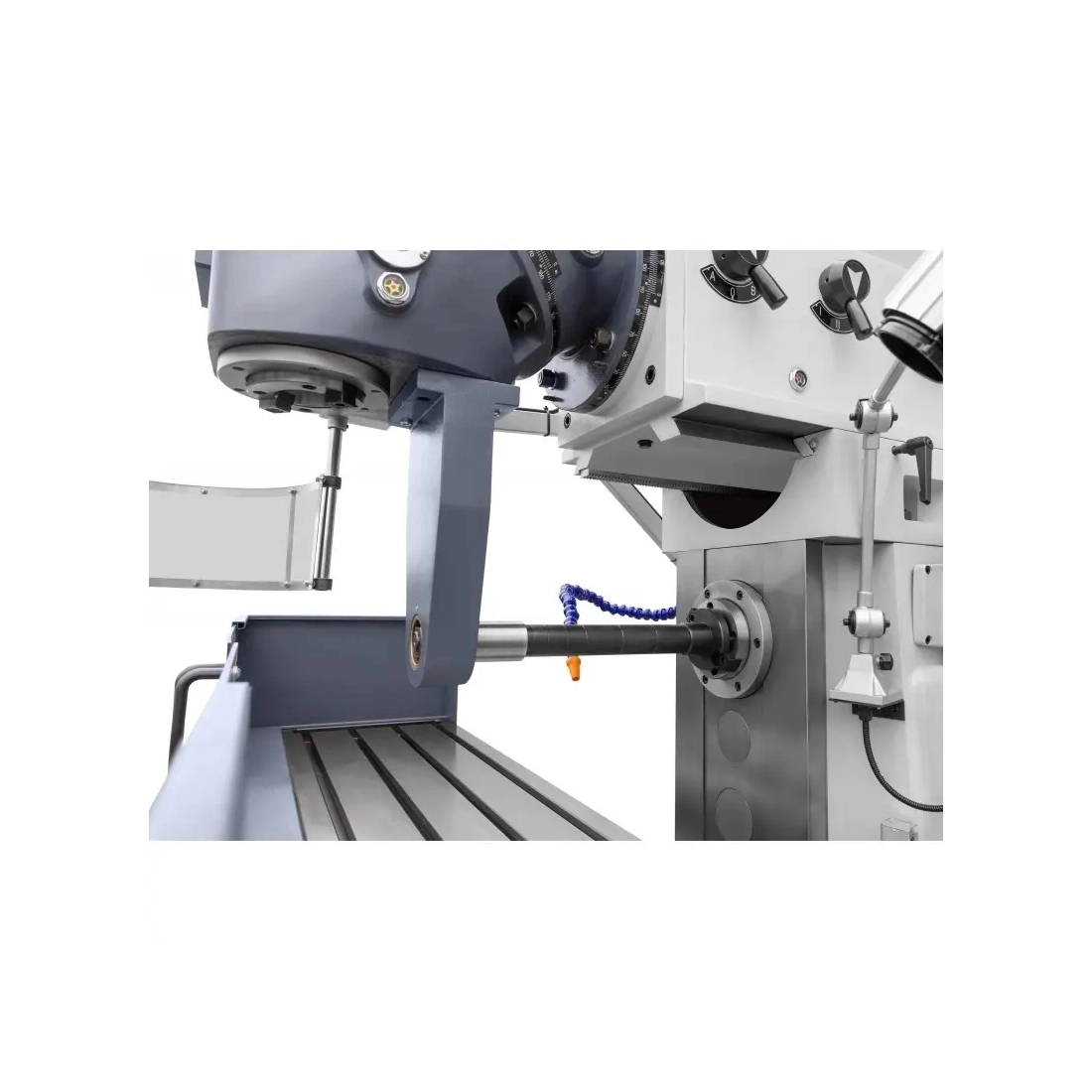

• Suport pentru fus orizontal
• 2 mandrine lungi pentru fusuri orizontale
• Set complet de unelte de operare
• Declaratie de conformitate CE
• Manual de utilizare

Masina de frezat cu consola FU1800 este alegerea ideala pentru prelucrari de frezare orizontala si verticala, pentru ateliere si fabrici care cauta precizie industriala, flexibilitate tehnologica si durabilitate maxima in exploatare continua.
