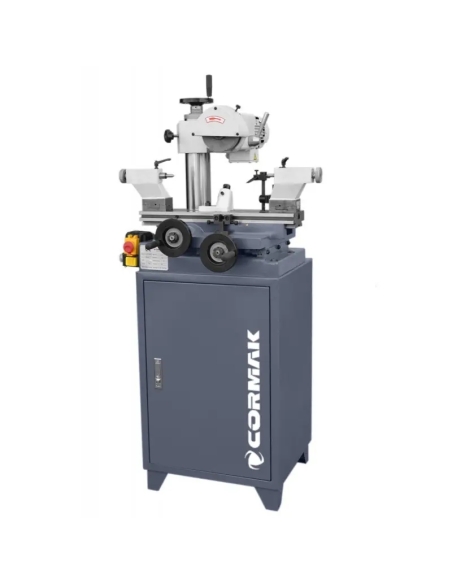

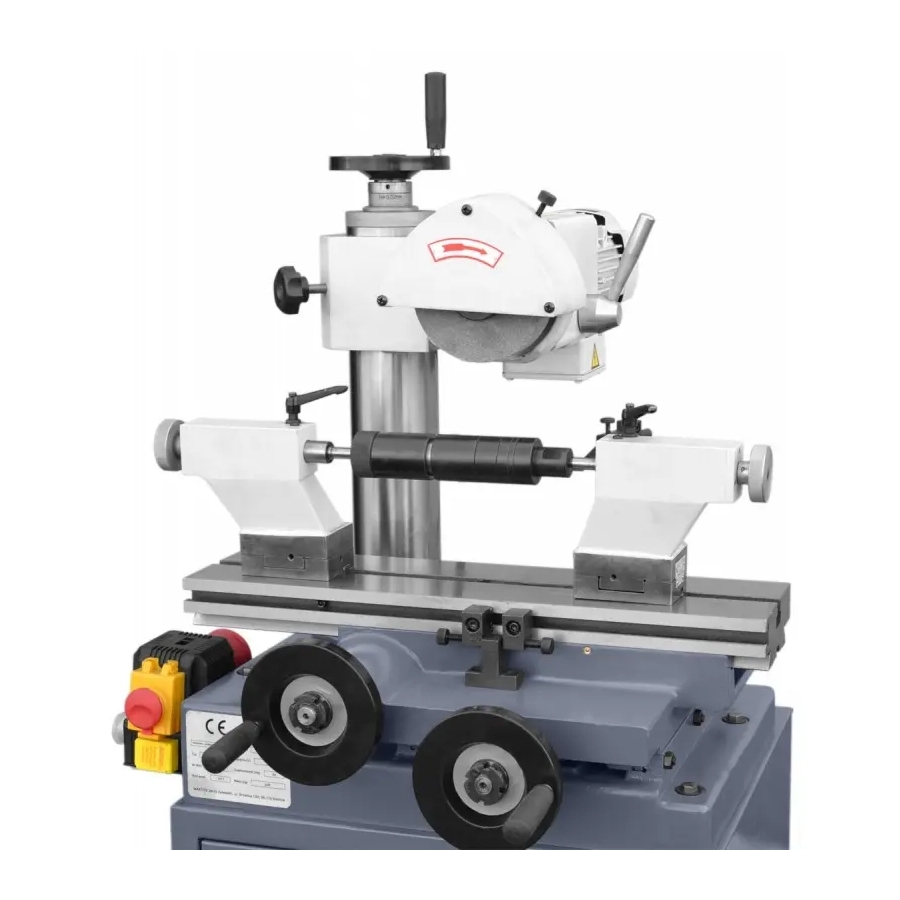

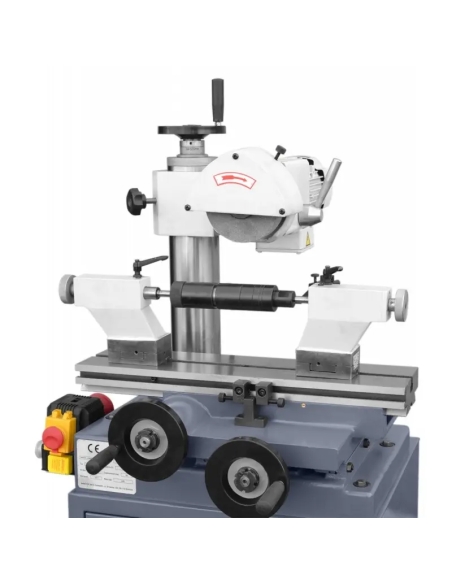

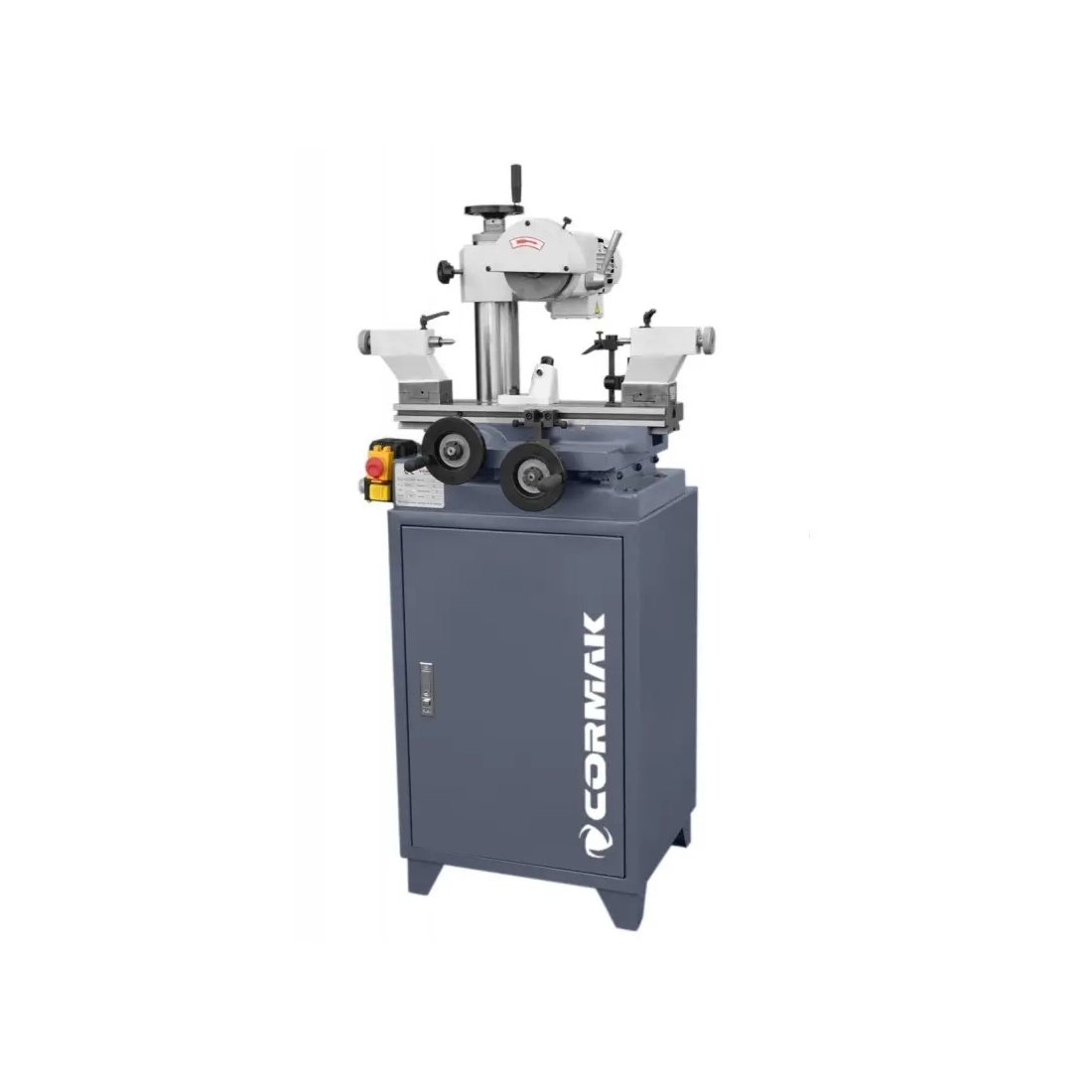

Mașină universală pentru ascuțit scule CORMAK TS-125

CORMAK TS-125 este o mașină de șlefuit pentru scule de înaltă precizie, destinată ascuțirii complete și recondiționării sculelor așchietoare. Permite prelucrarea burghielor, a frezelor cilindrice, a cuțitelor de strung și a multor altor unelte. Construcția robustă, plaja largă de reglaje și dotarea standard bogată fac din acest echipament o alegere potrivită pentru utilizare intensă în unități industriale, ateliere de sculărie și departamente de mentenanță.

Principalele avantaje ale mașinii

• Utilizare universală: șlefuirea burghielor elicoidale, a frezelor, a cuțitelor de strung și a suprafețelor cilindrice.

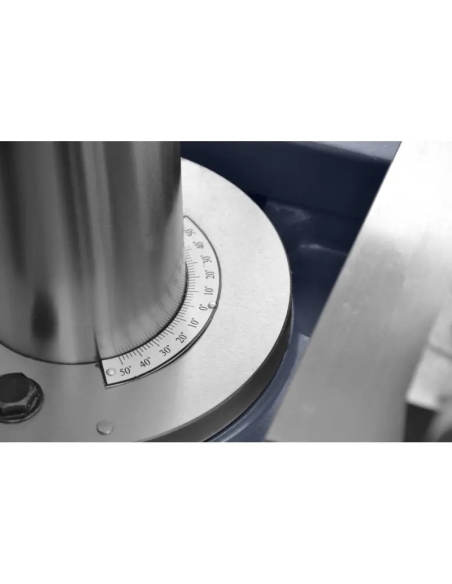

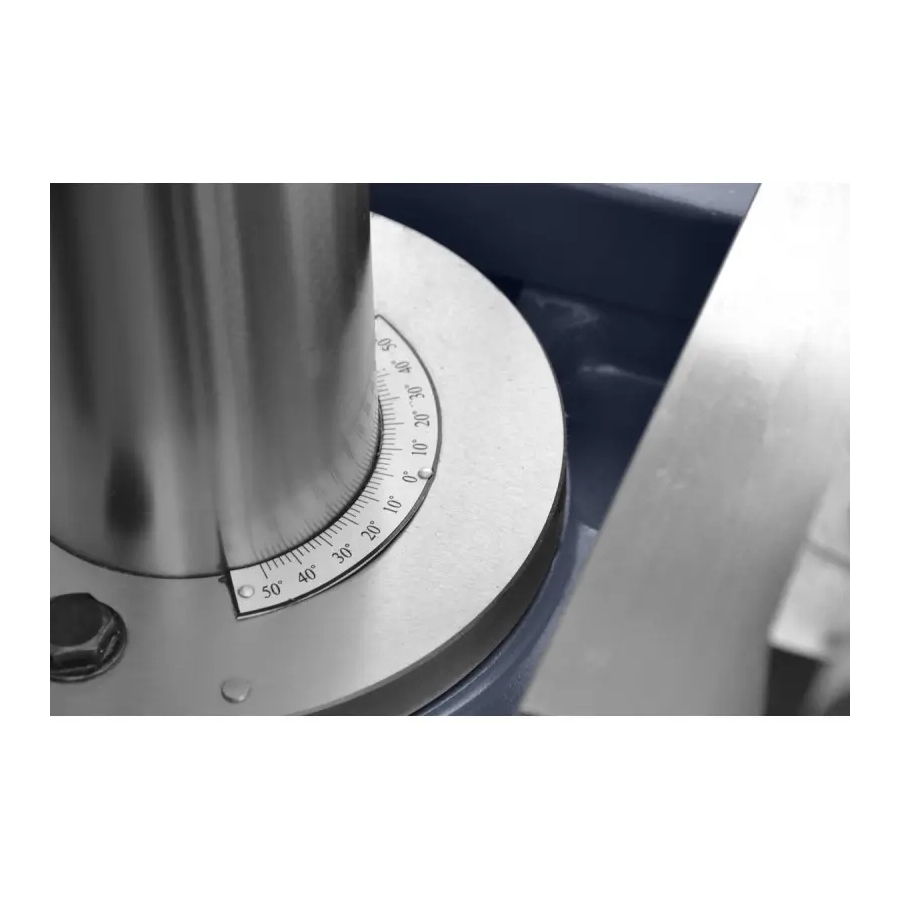

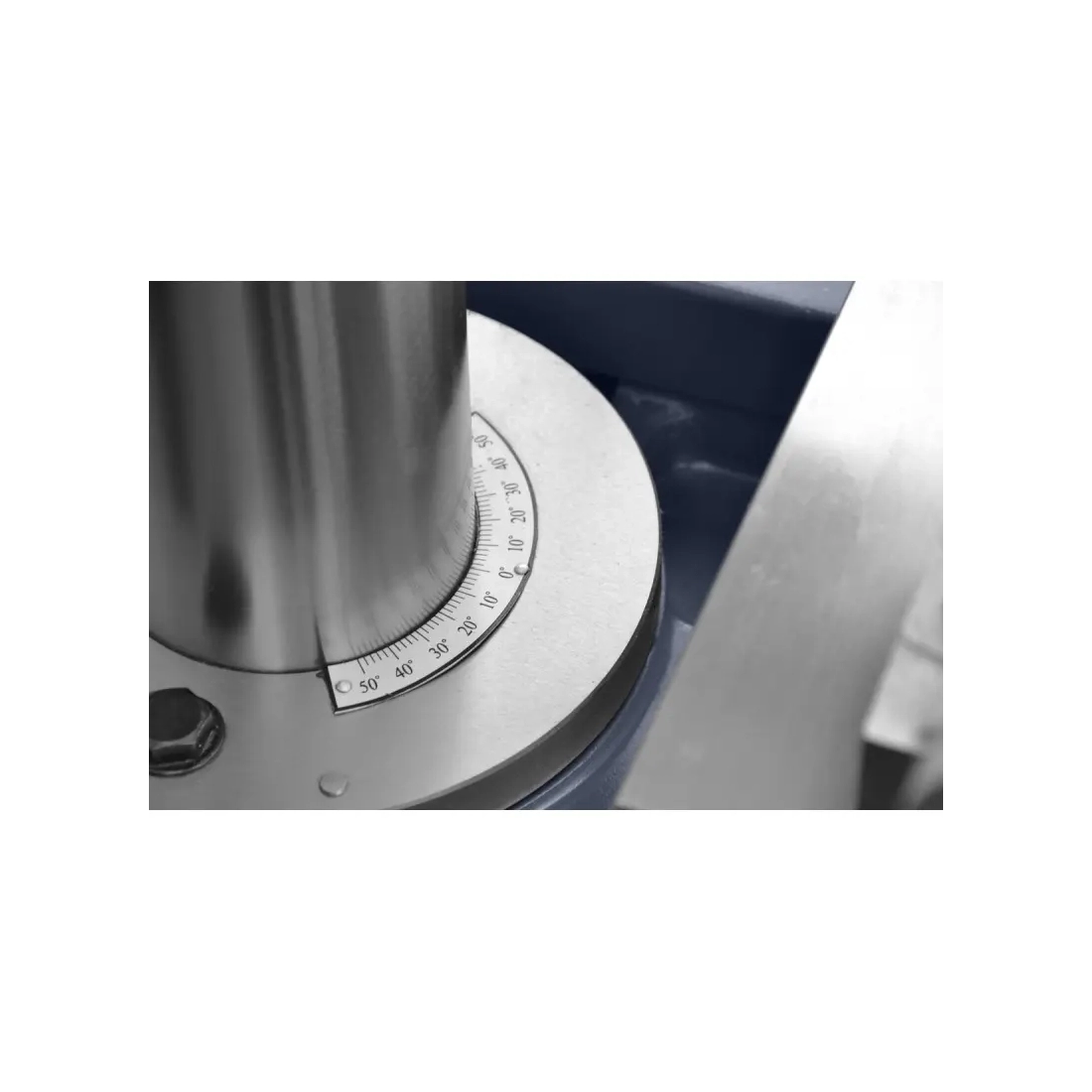

• Reglaj precis: cap rotativ pe două planuri, +40°/-40° pe verticală și +50°/-50° pe orizontală.
• Construcție stabilă: bază masivă care amortizează eficient vibrațiile, asigurând o calitate superioară a șlefuirii.

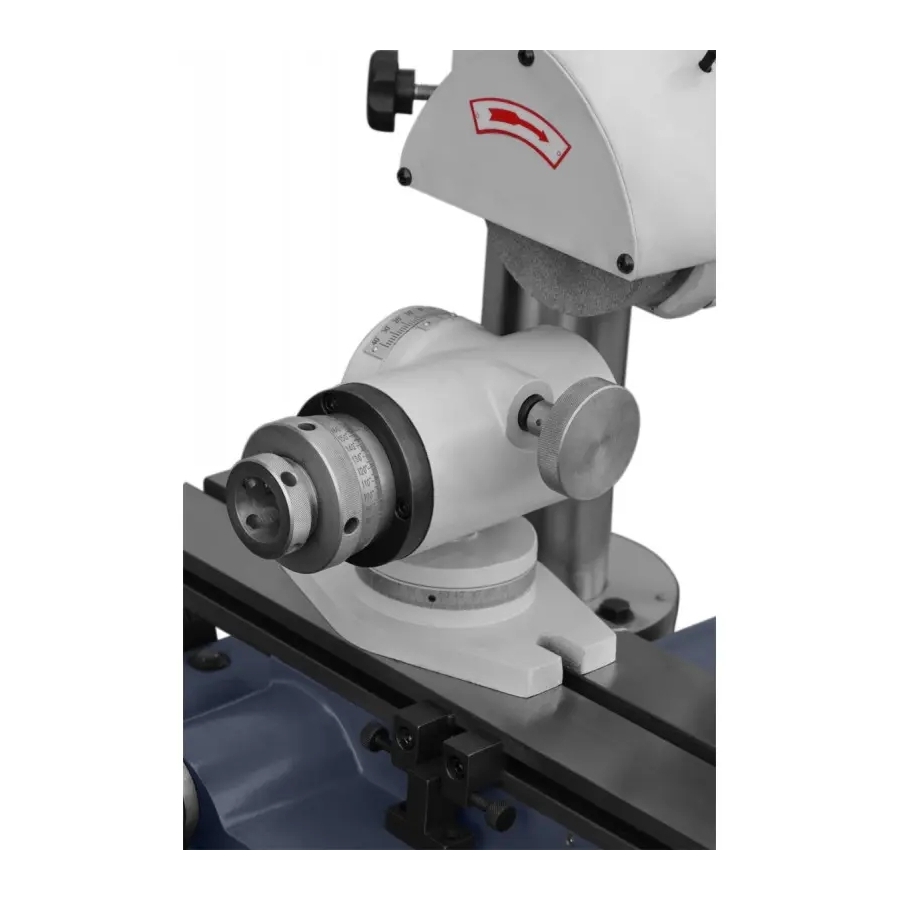

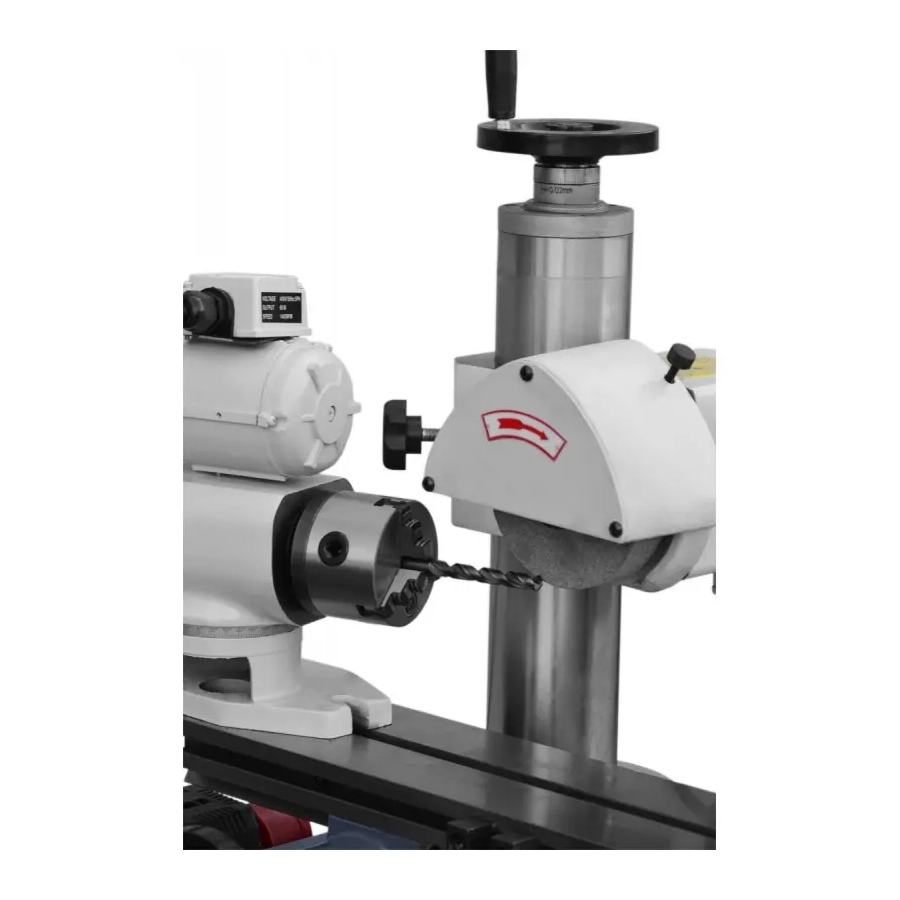

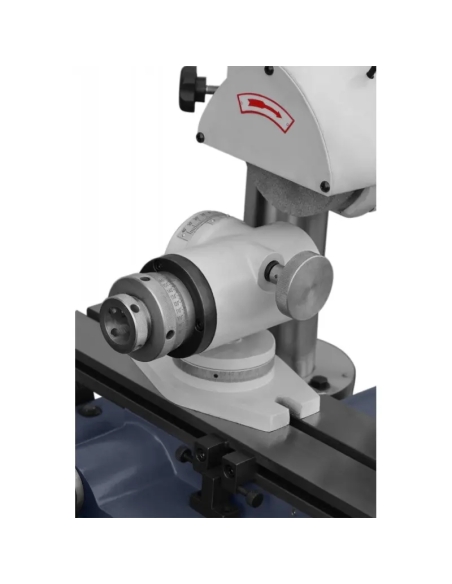

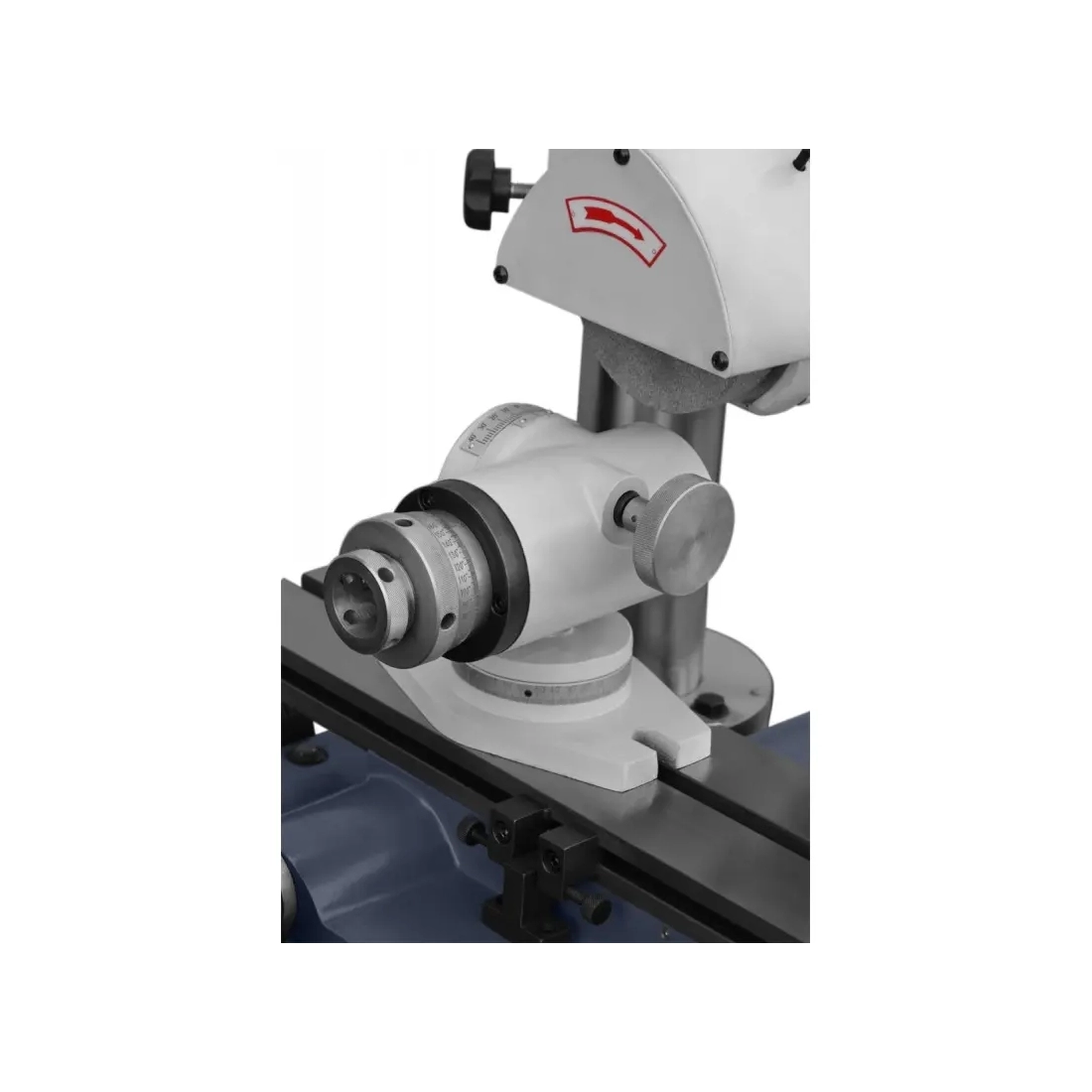

• Unitate de antrenare: mandrină cu 3 bacuri (Ø80 mm), care permite prelucrarea suprafețelor cilindrice și a pieselor rotative.
• Domeniu de ascuțire: ø5–32 mm pentru burghie elicoidale, potrivit pentru majoritatea sculelor utilizate în industrie.
• Curse de lucru: cursă longitudinală de 320 mm și cursă transversală de 170 mm, pentru o zonă mare de prelucrare la dimensiuni compacte ale mașinii.
• Echipare standard completă: pregătită pentru lucrul cu diverse tipuri de scule.

Construcție și tehnologie

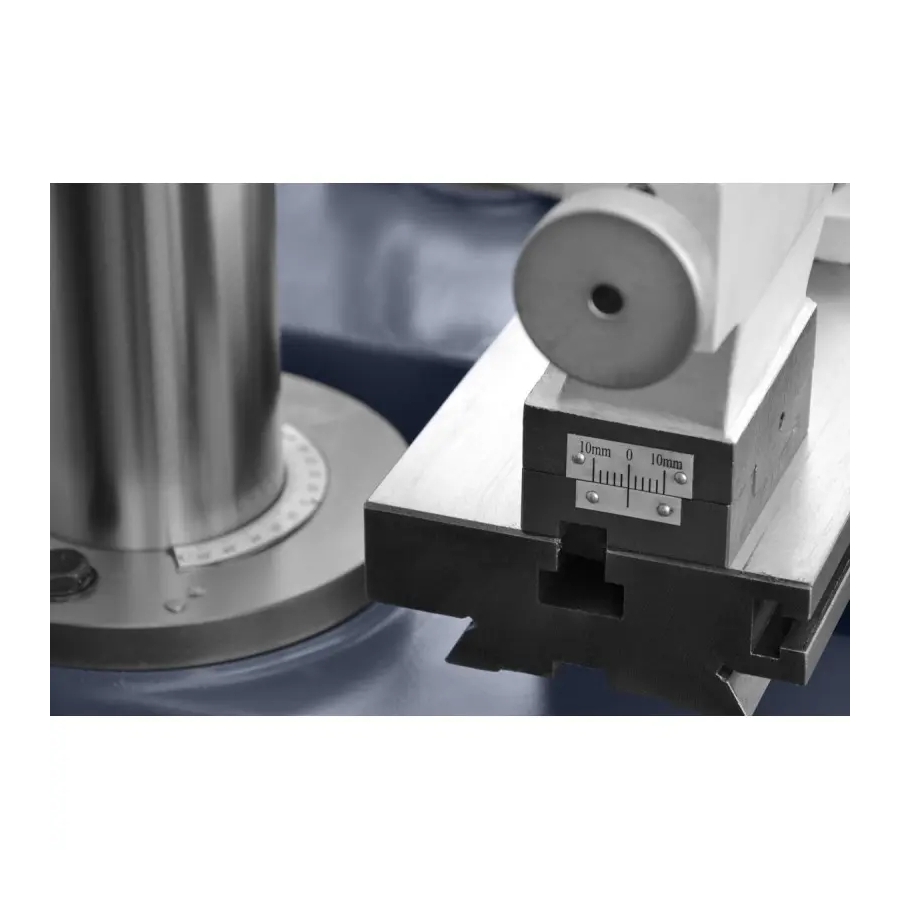

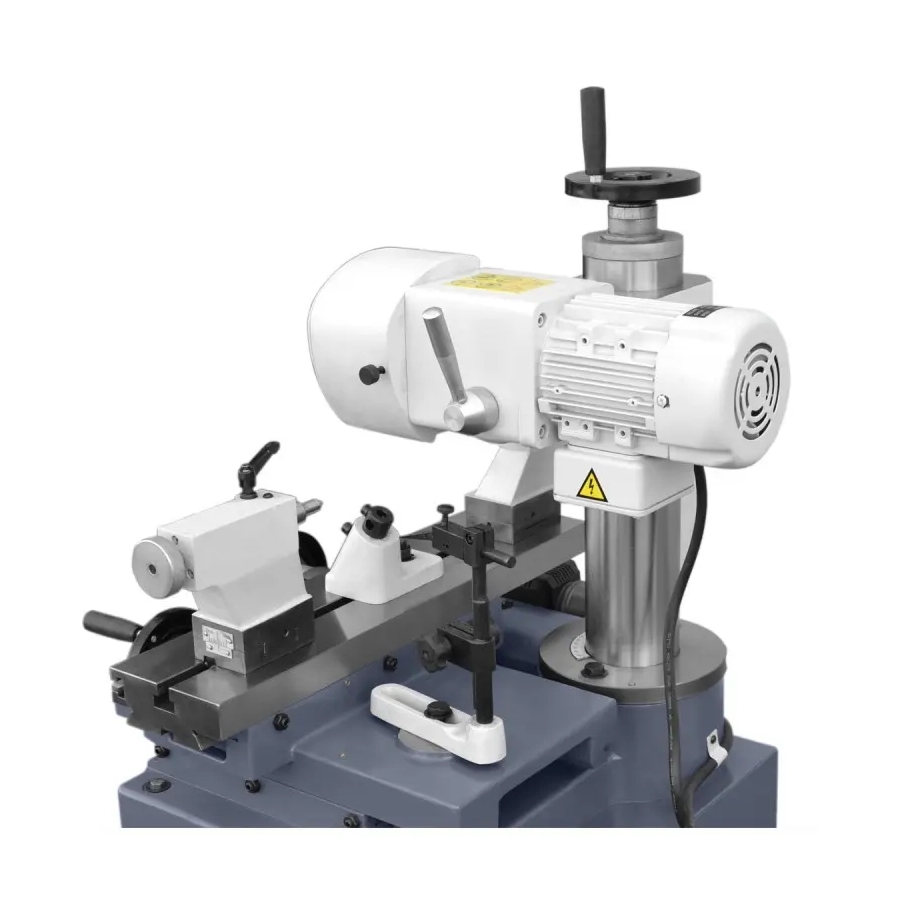

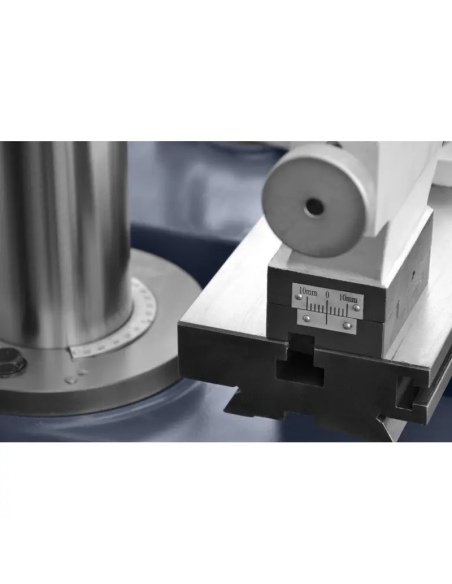

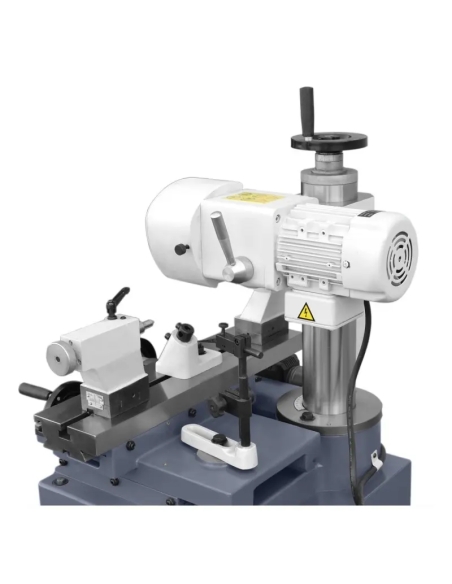

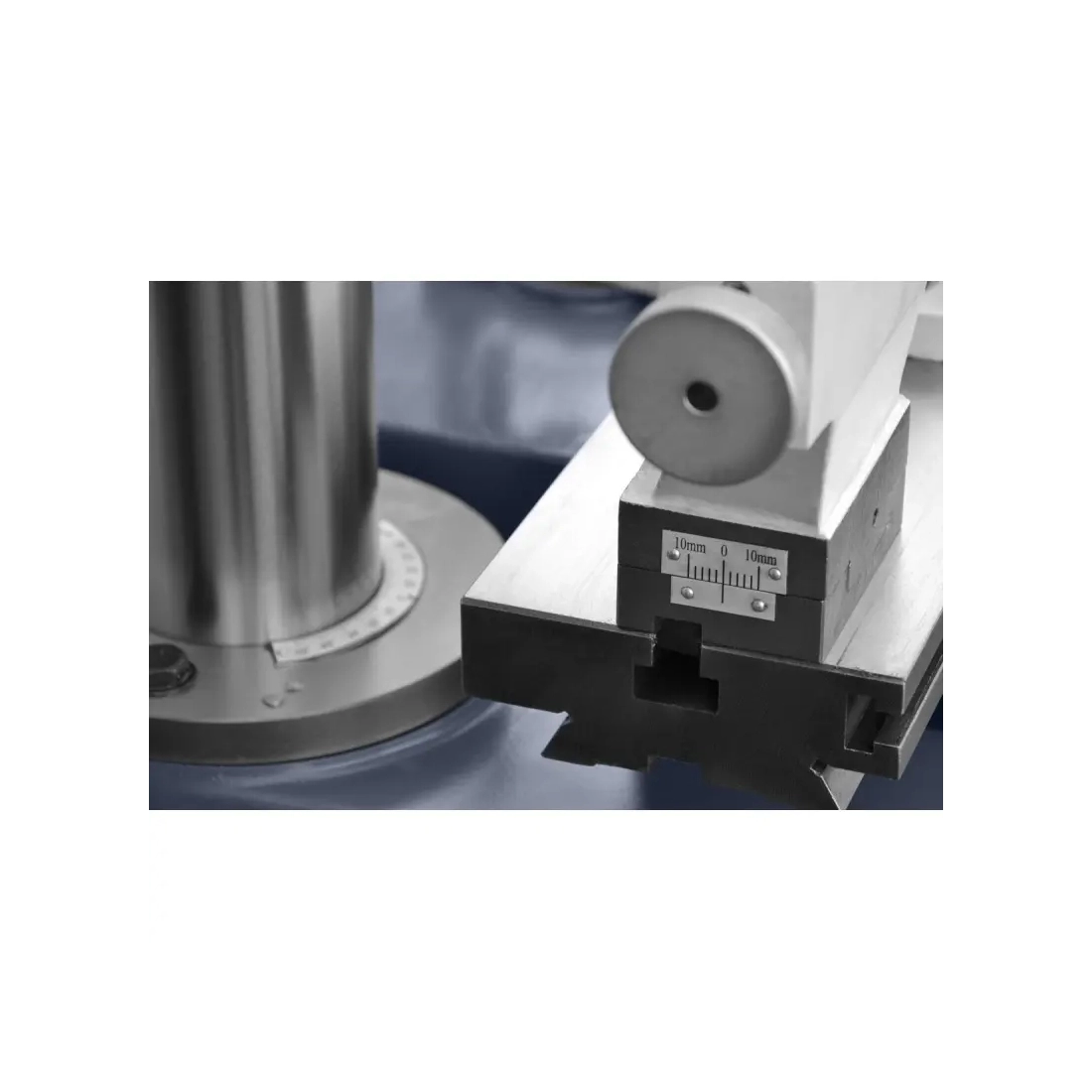

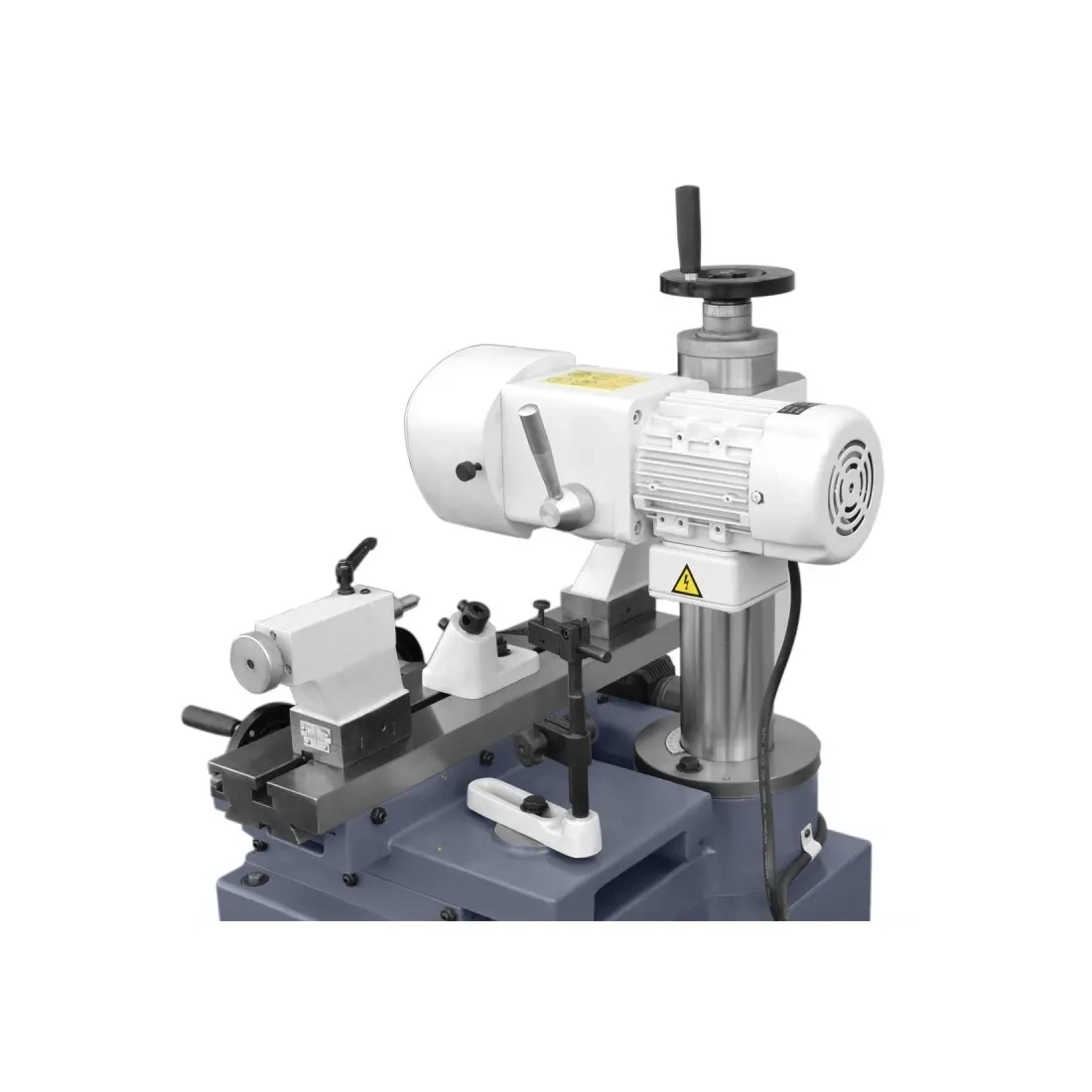

Mașina de șlefuit pentru scule CORMAK TS-125 a fost proiectată pentru stabilitate maximă și rigiditate structurală. Masa de lucru cu suprafața de 535 × 130 mm și ghidajele precise asigură mișcări line pe ambele axe. Capul de șlefuire, acționat de un motor de 0,18 kW la 2800 rot./min, poate fi setat în două planuri, permițând șlefuirea la aproape orice unghi. Datorită utilizării suporturilor și dornurilor cu diametre diferite, este posibilă fixarea exactă a sculelor de diverse tipuri.

Precizie și eficiență în lucru

Mașina oferă repetabilitate ridicată și precizie a ascuțirii chiar și în producția de serie și la utilizare intensivă. Geometria adecvată a ghidajelor, calitatea execuției componentelor și setul de discuri abrazive, inclusiv tip cupă/inel și diamantate, permit obținerea unor muchii cu un finisaj de clasă înaltă. Funcțiile de șlefuire a frezelor și ascuțire a burghielor sunt integrate într-un singur echipament, eliminând necesitatea utilizării mai multor utilaje separate.

Aplicații

Modelul TS-125 este utilizat în:

• Ateliere de sculărie: unități de producție care realizează și recondiționează scule așchietoare.
• Ateliere de lăcătușerie: ateliere mecanice și de prelucrare.
• Departamente de mentenanță: departamente ale marilor fabrici industriale.
• Școli tehnice: unități care predau tehnologiile de ascuțire și șlefuire.

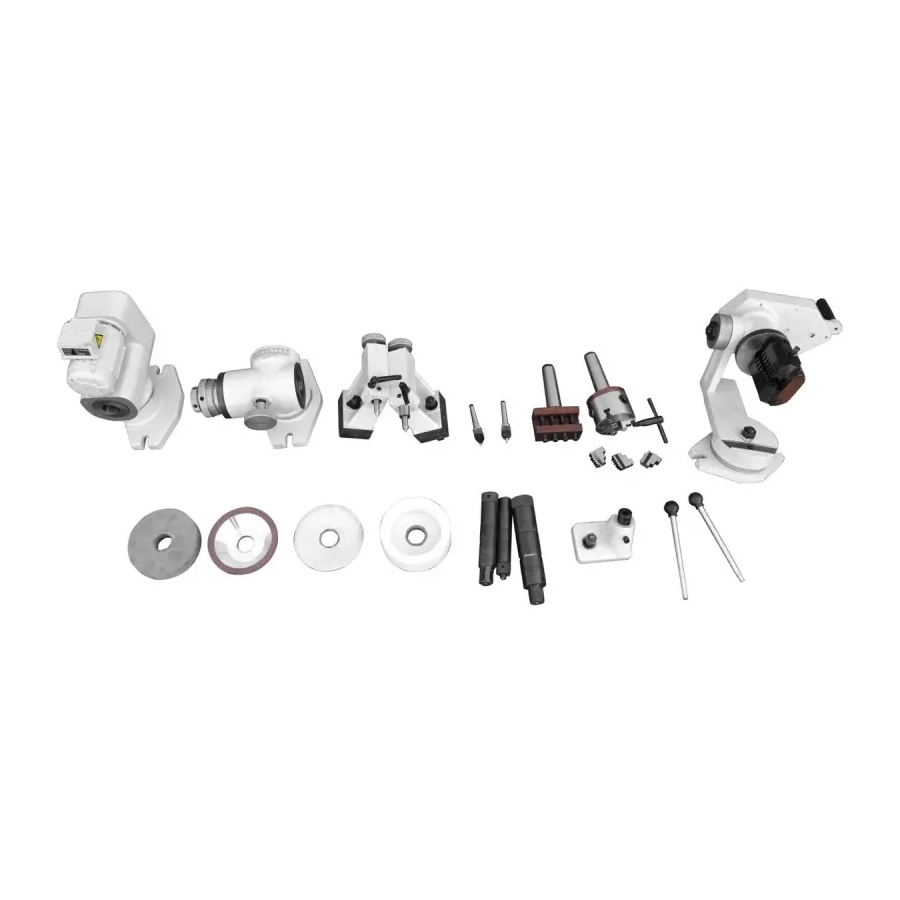

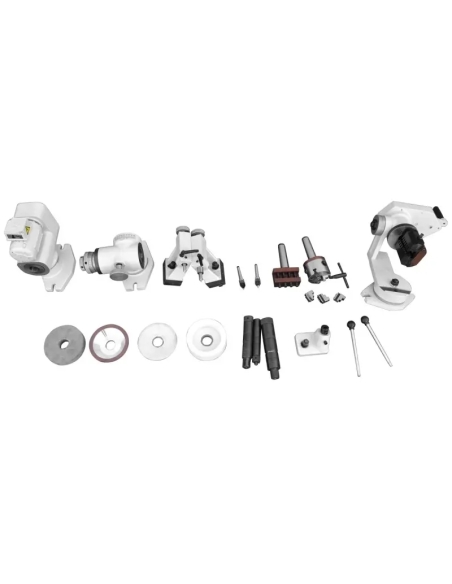

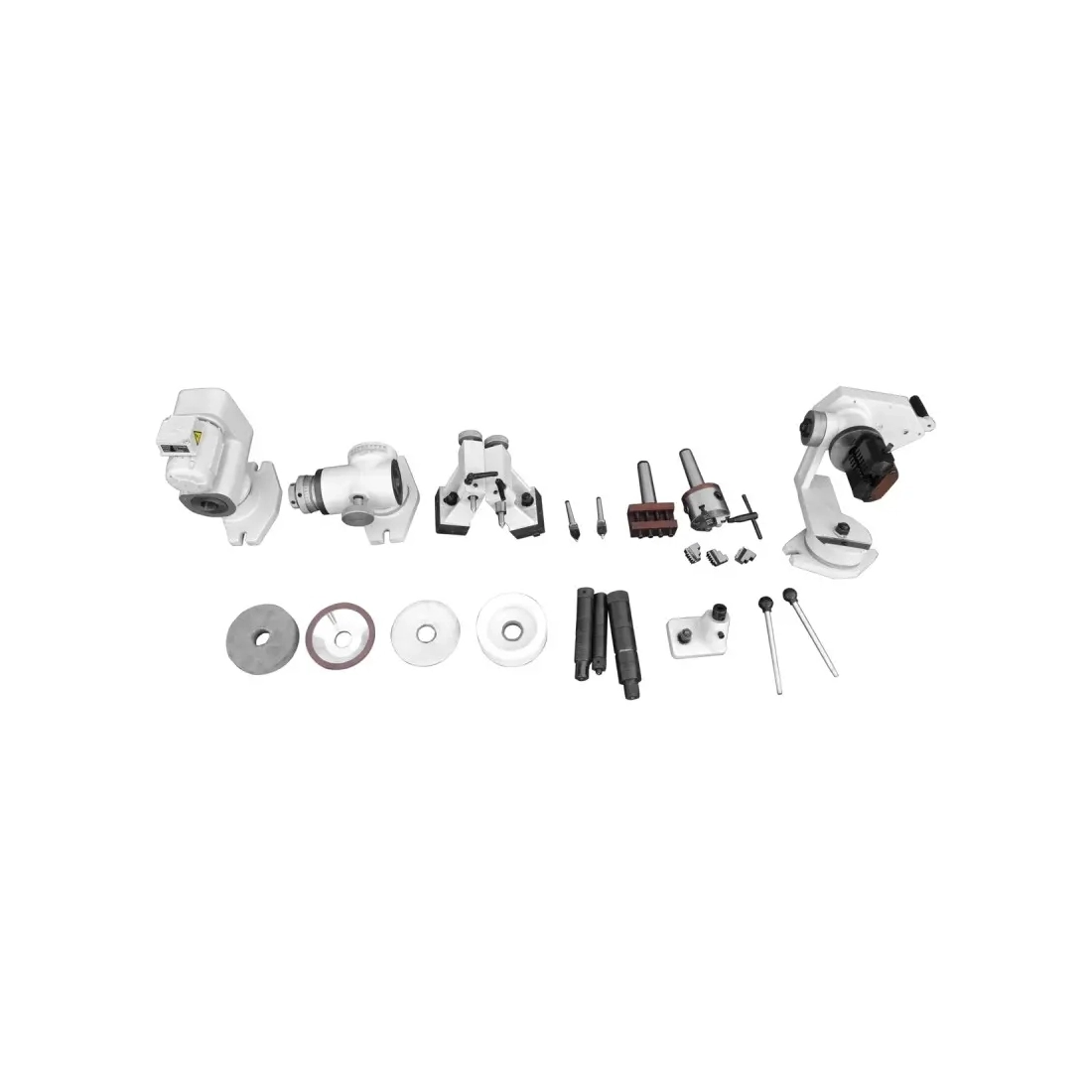

Echipare standard

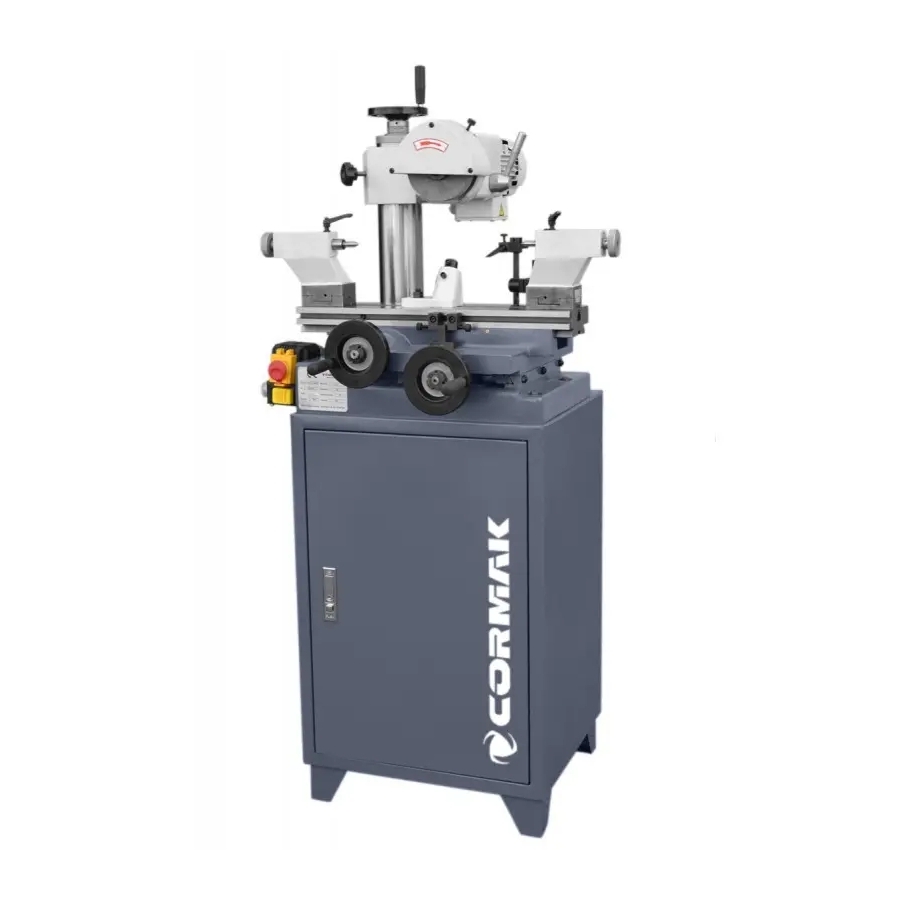

• Bază stabilă: cu dulap pentru scule.

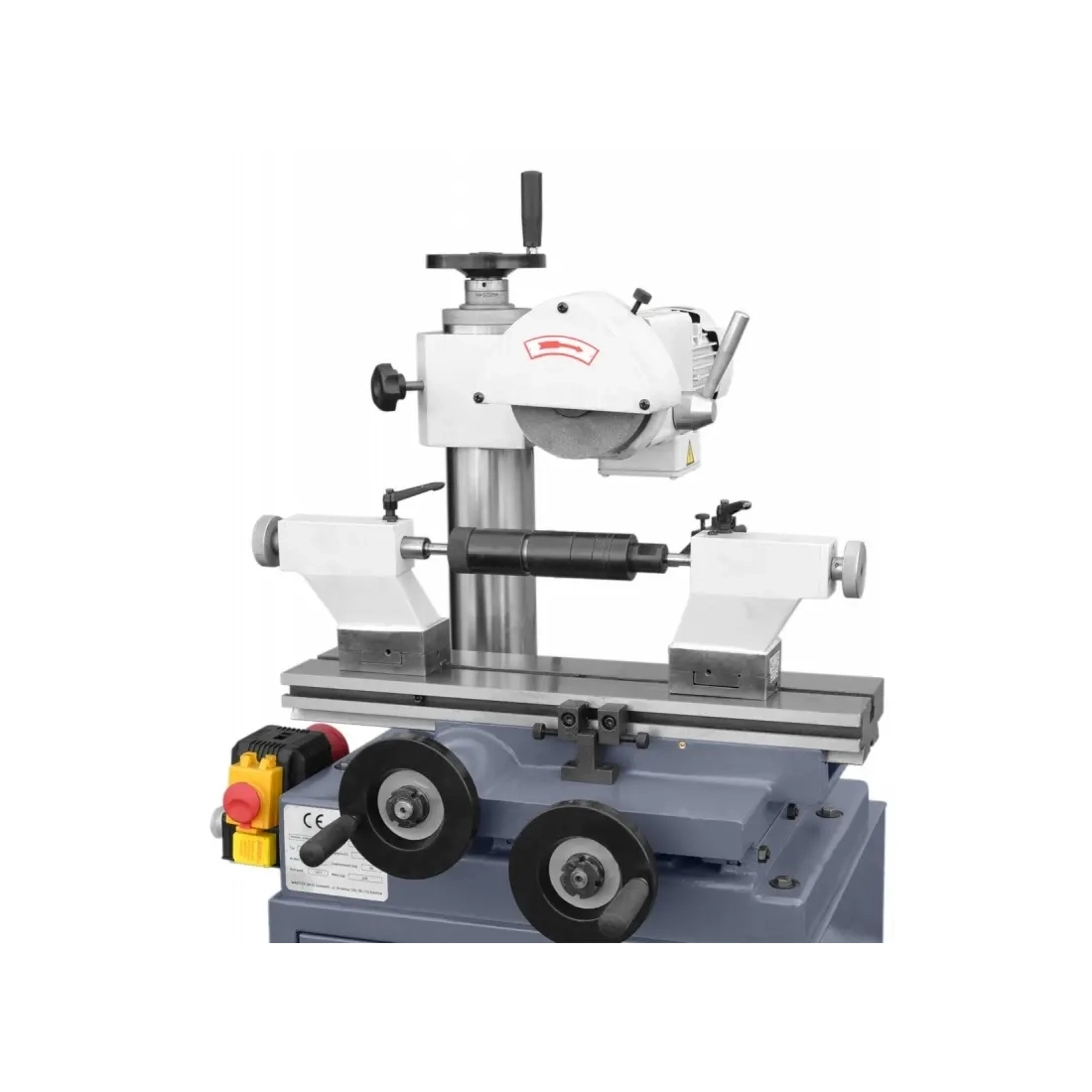

• 2 păpuși mobile: pentru poziționarea pieselor prelucrate.
• Opritoare pentru cursa mesei: pentru controlul precis al domeniului de deplasare.
• Vârfuri de poziționare: 2 vârfuri standard 60° și 2 semi-vârfuri 60°.

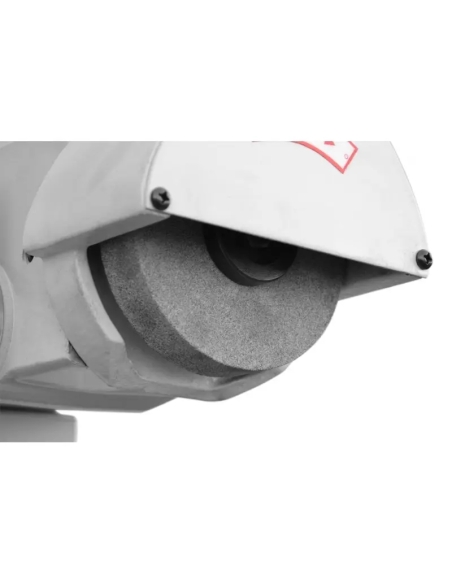

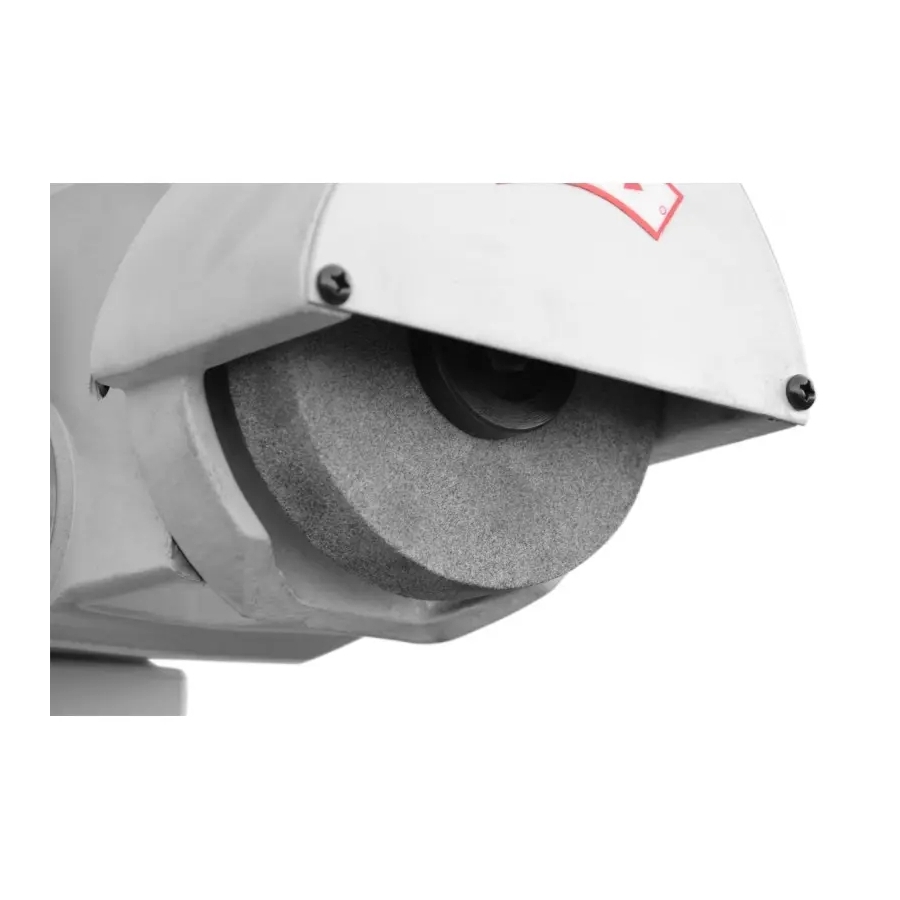

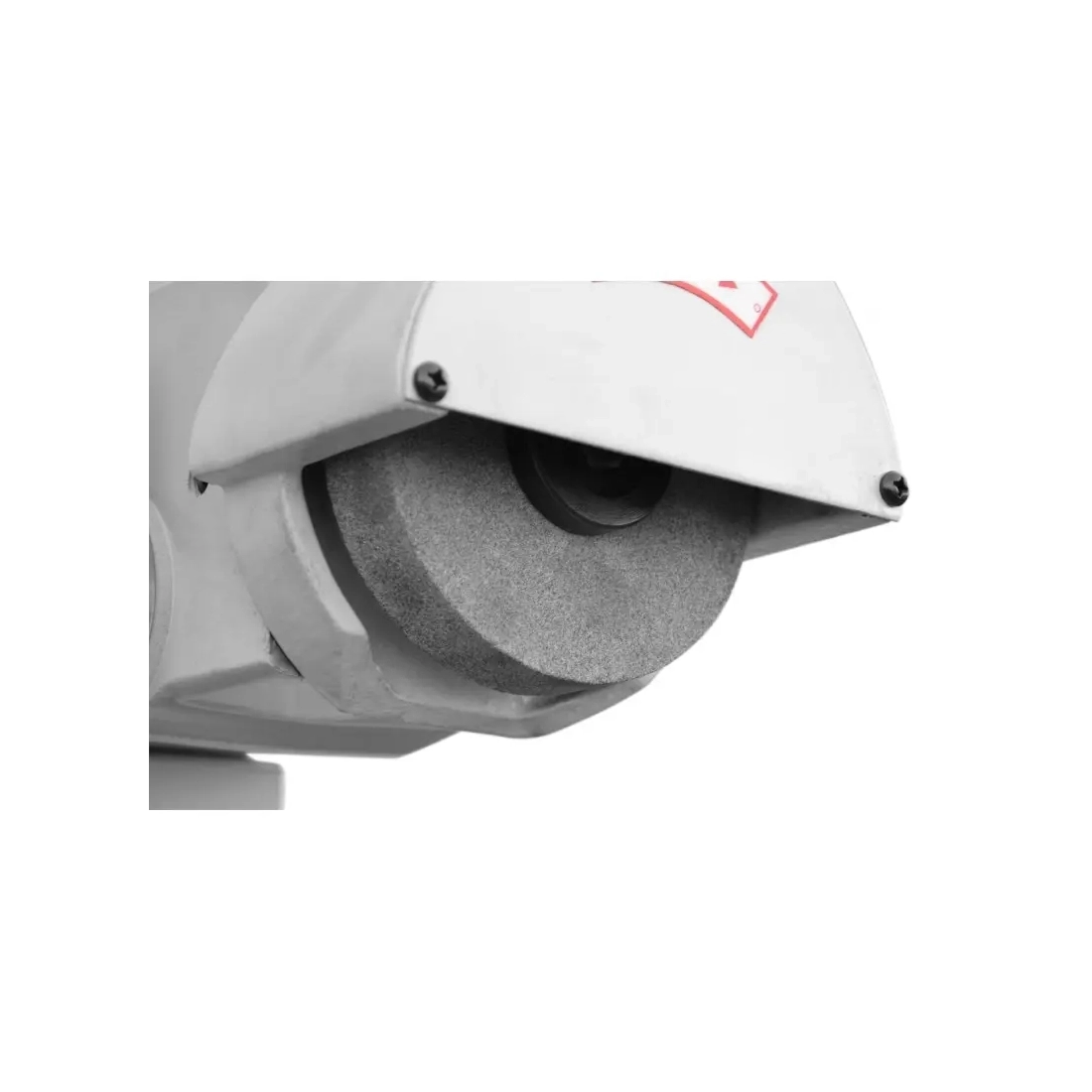

• 3 discuri de șlefuit: tip inel 125 × 45 × 32 mm, diamantat 125 × 32 × 32 mm și clasic 125 × 25 × 32 mm.
• Platan de șlefuire.
• Unitate de antrenare: cu mandrină cu 3 bacuri (Ø80 mm).

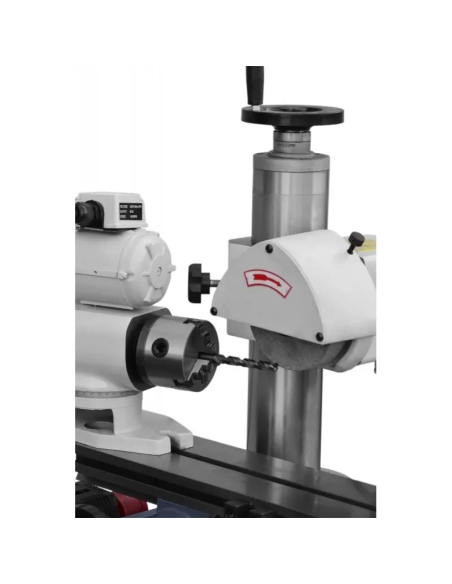

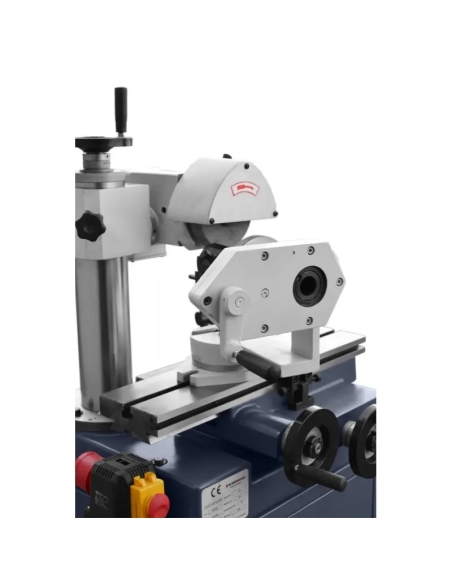

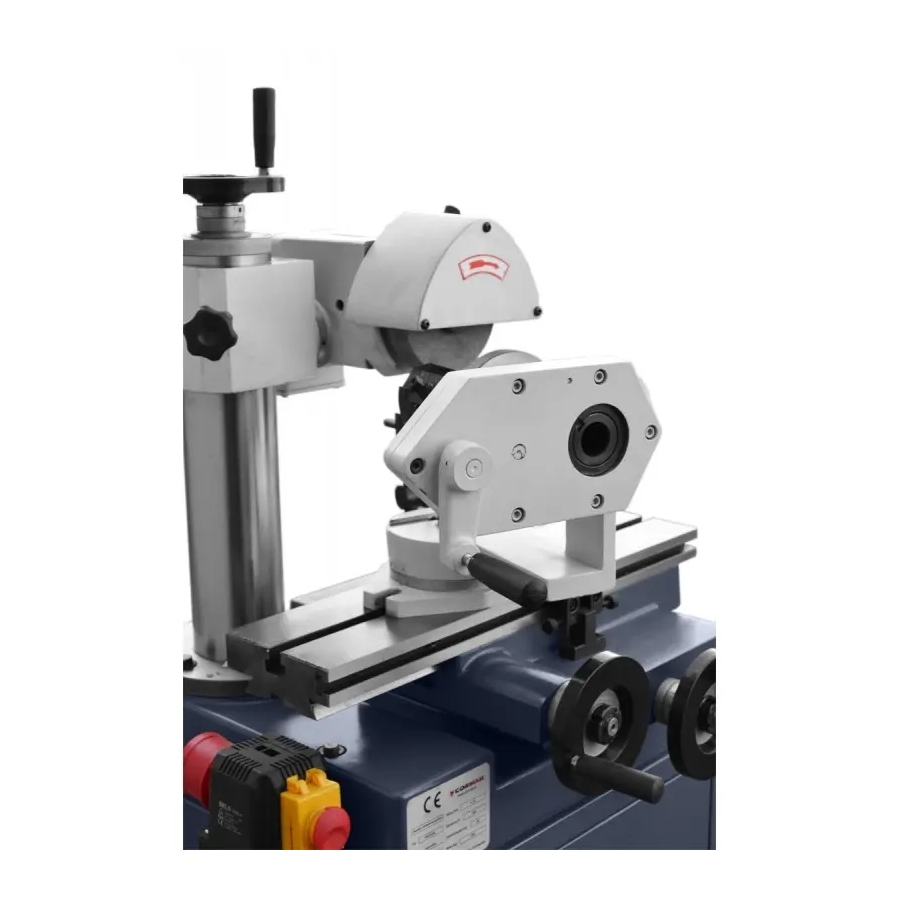

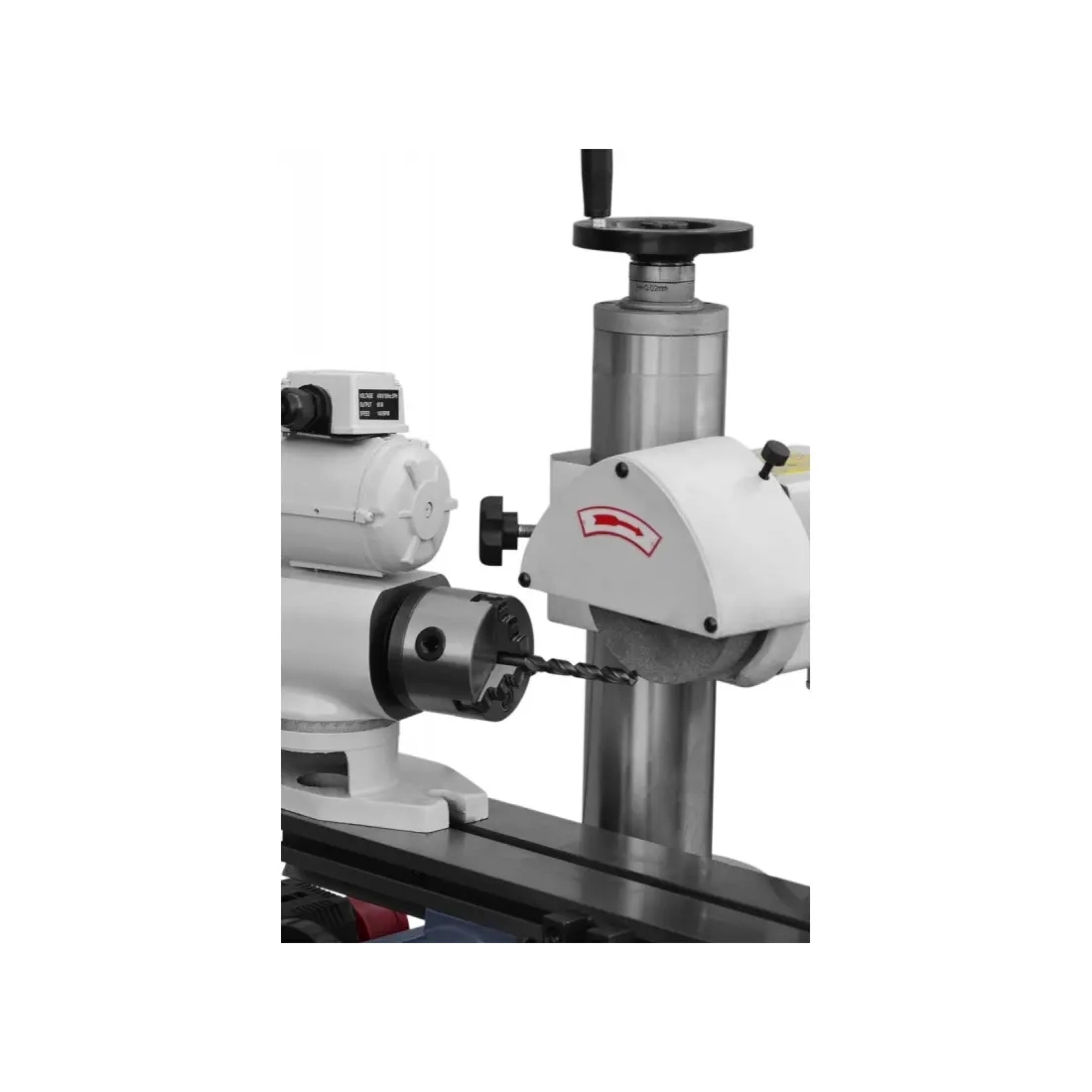

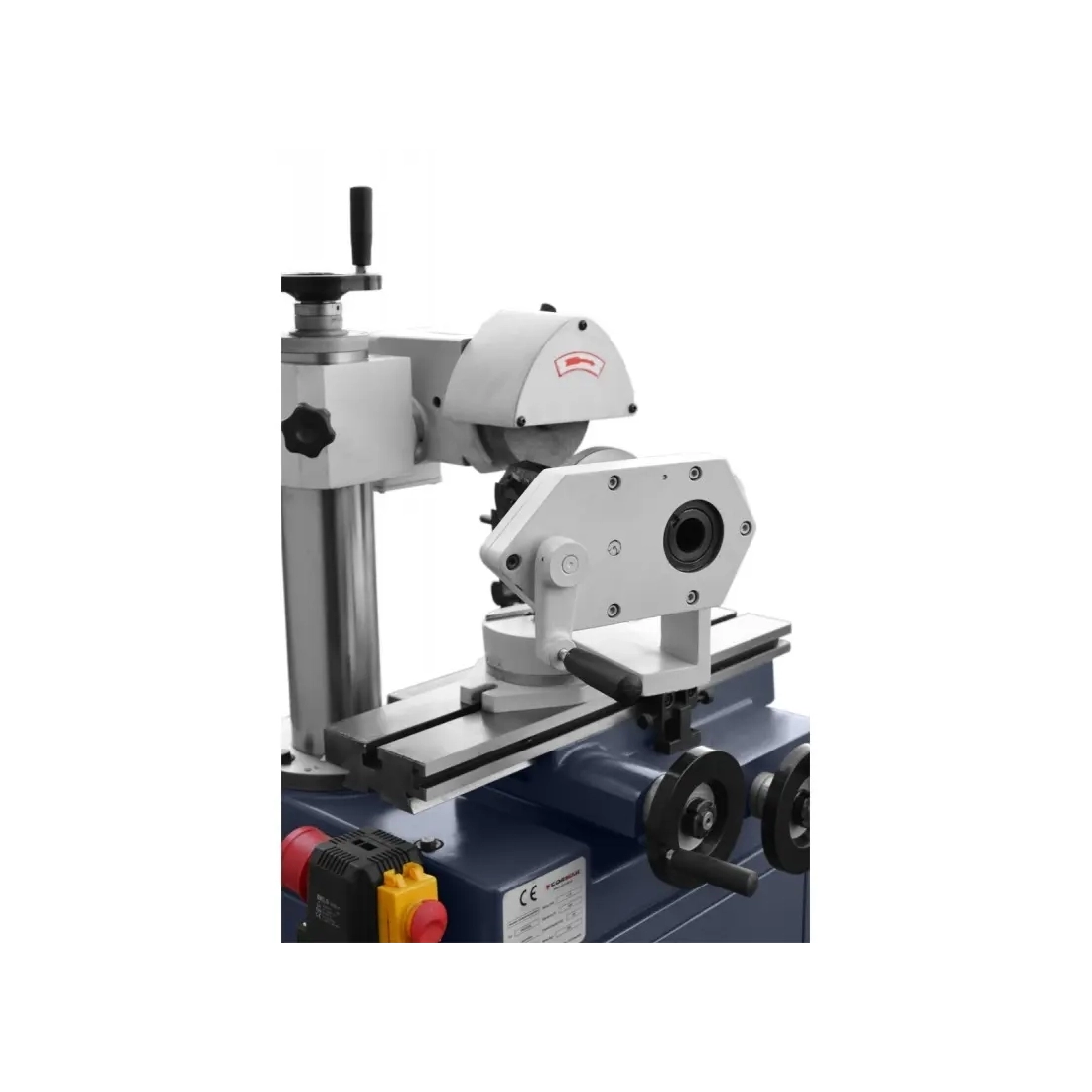

• Dispozitiv pentru ascuțirea burghielor elicoidale.
• Suport pentru cuțit de strung.
• Dornuri pentru fixarea frezelor: Ø16, Ø22, Ø32 mm.
• Piatră diamantată de ascuțit.
• Set complet de scule de operare.

Date tehnice

CORMAK TS-125 este o mașină de șlefuit pentru scule solidă și universală, care poate înlocui mai multe utilaje separate. Este potrivită pentru ascuțirea burghielor, șlefuirea frezelor și prelucrarea cuțitelor de strung.
