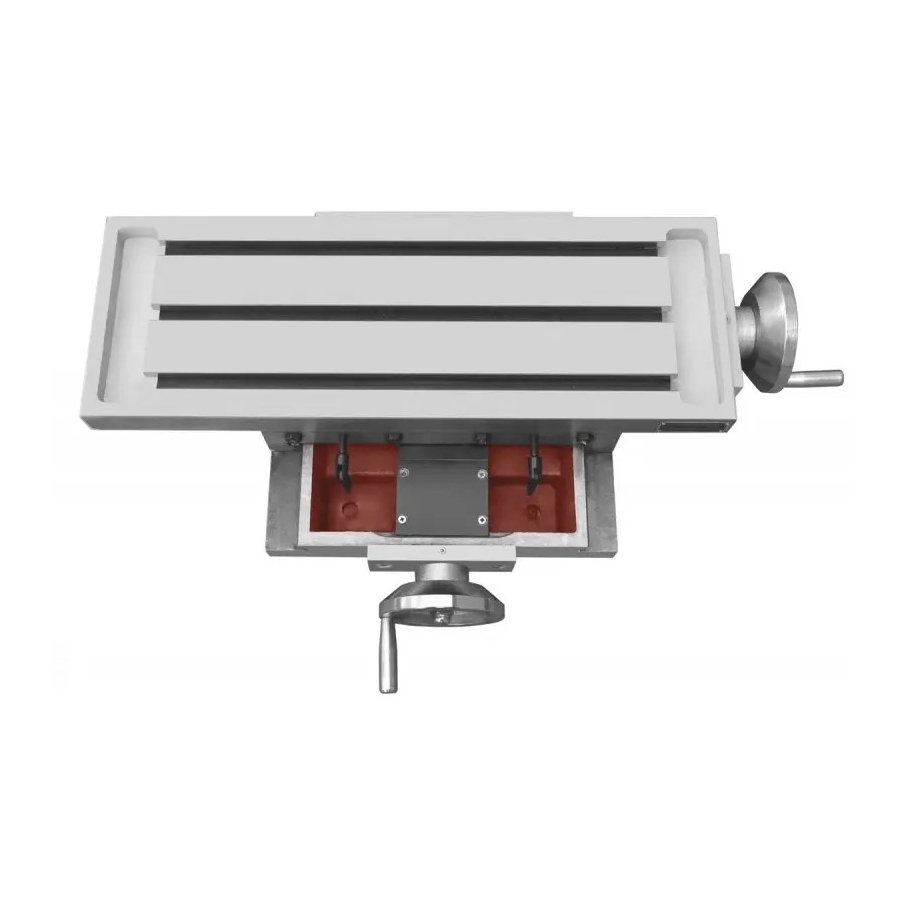

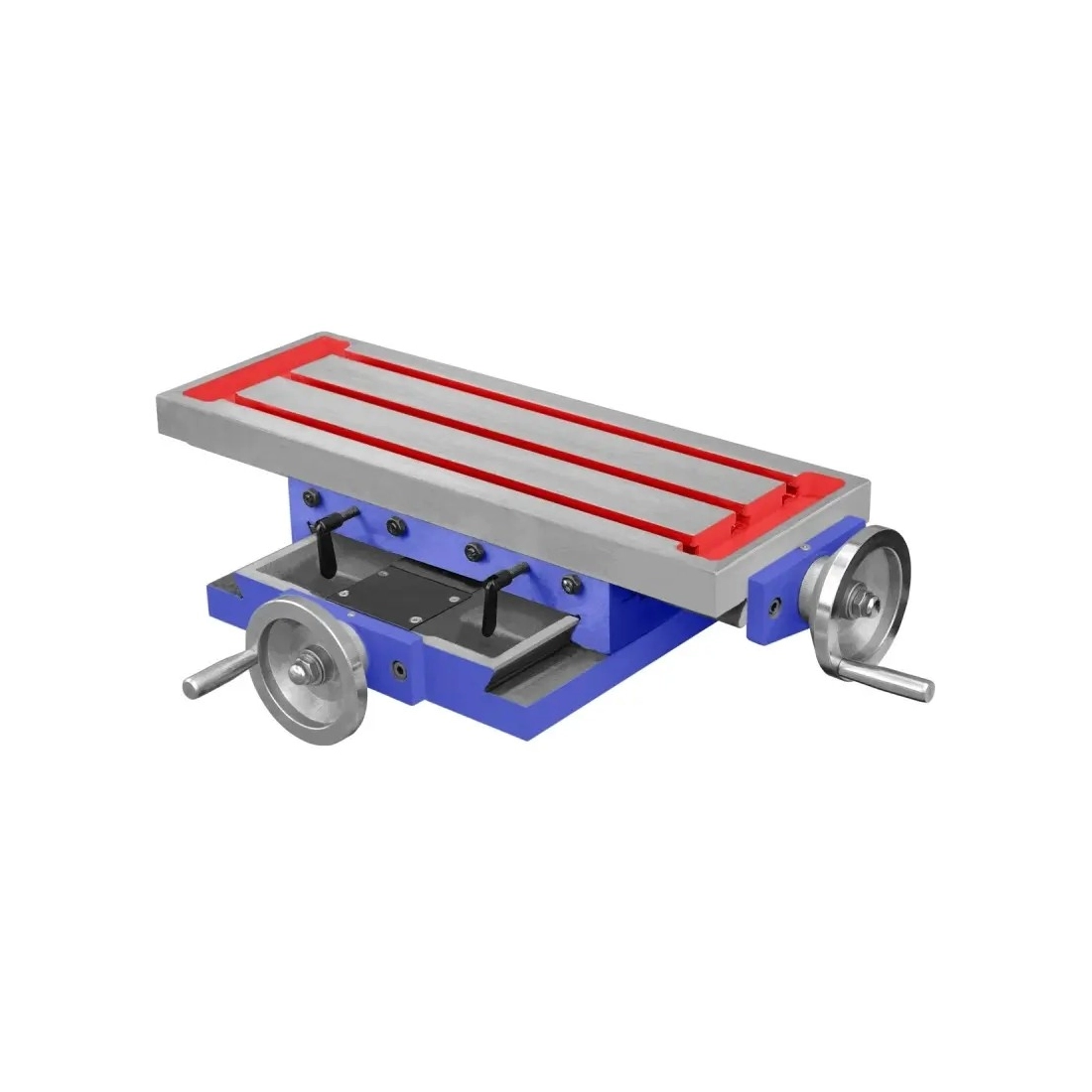

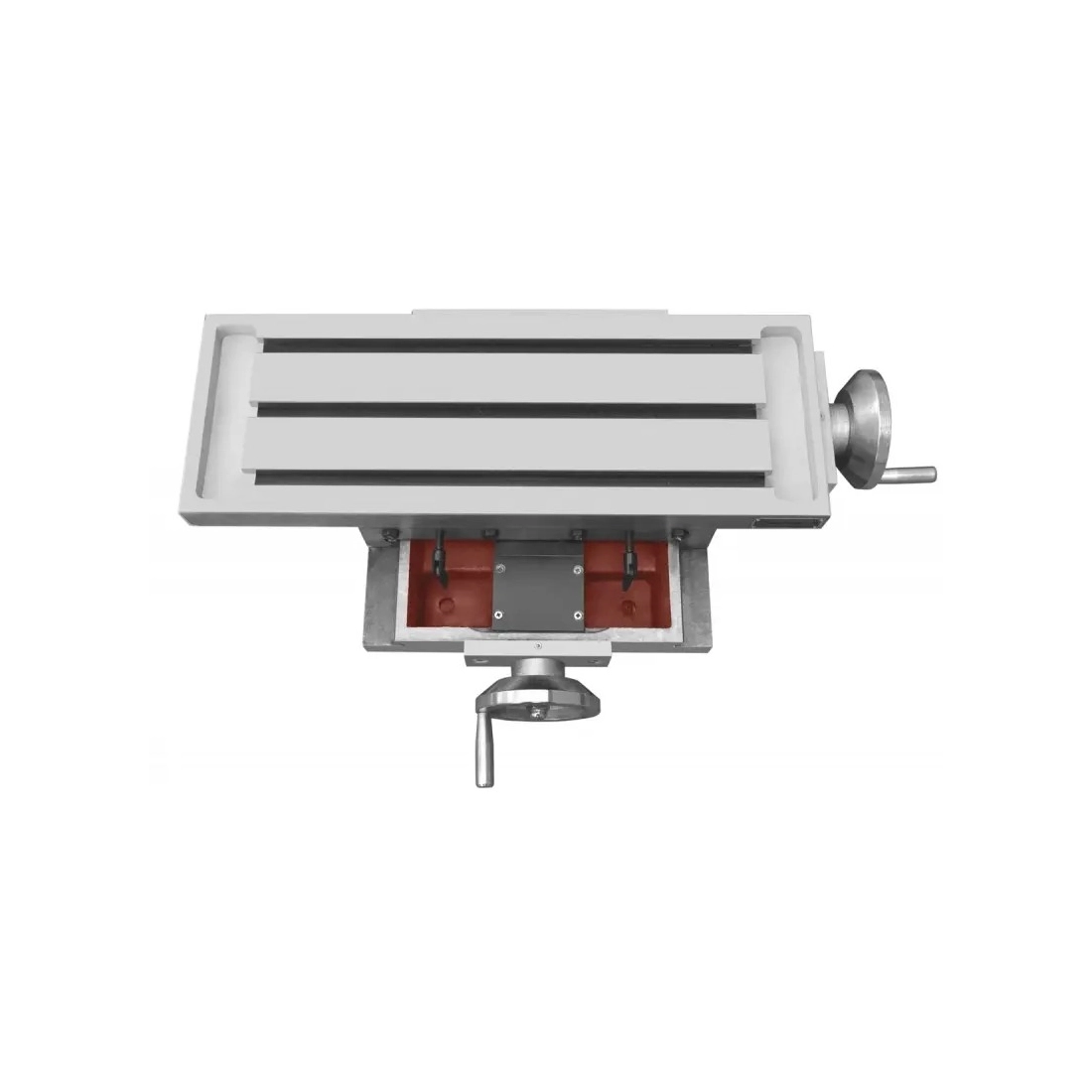

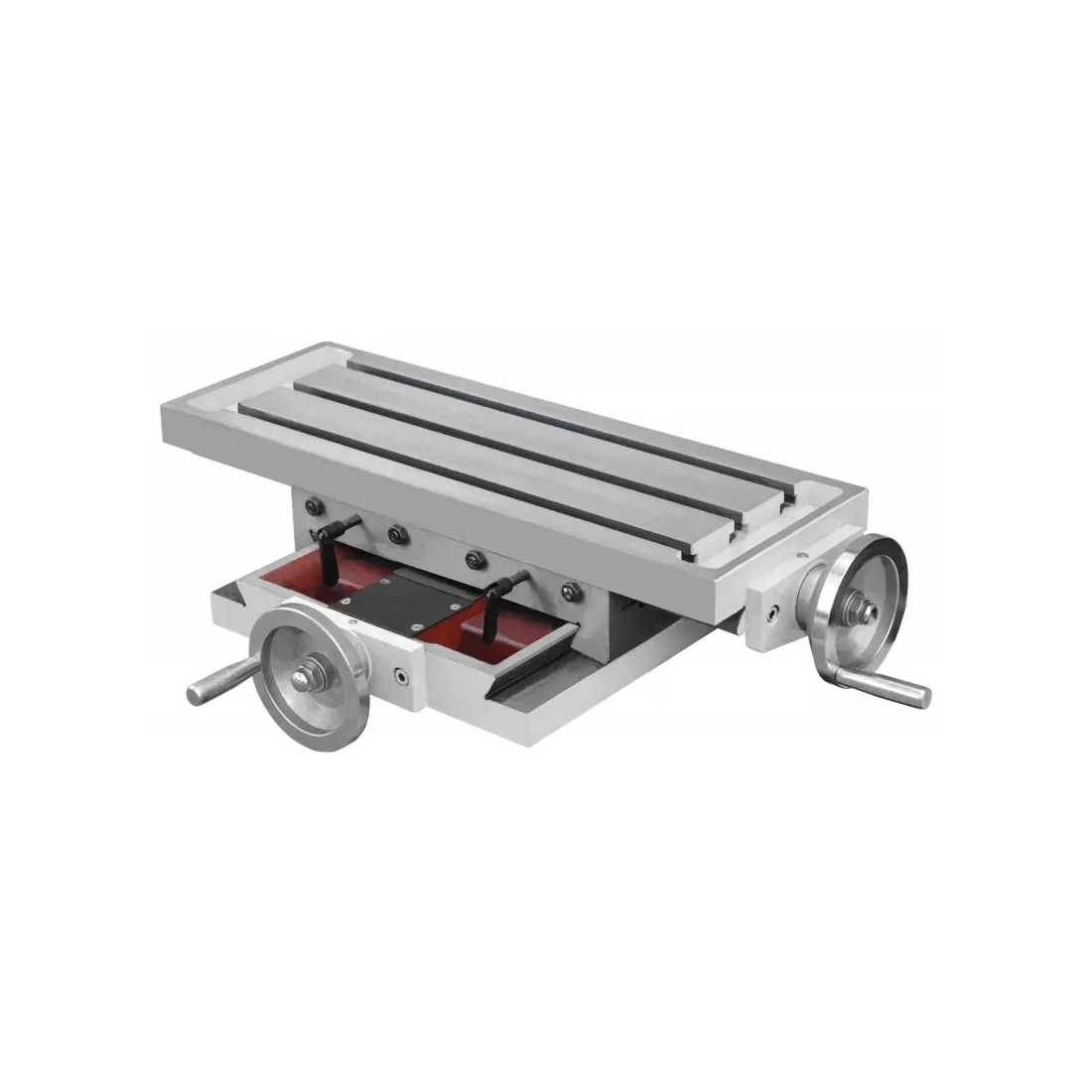

Masă transversală CORMAK ZX7020, ghidaj precis în cruce
Masă transversală CORMAK ZX7020, ghidaj precis în cruce
Masă transversală CORMAK ZX7020, ghidaj precis în cruce
Masă transversală CORMAK ZX7020, ghidaj precis în cruce
Masă transversală CORMAK ZX7020, ghidaj precis în cruce

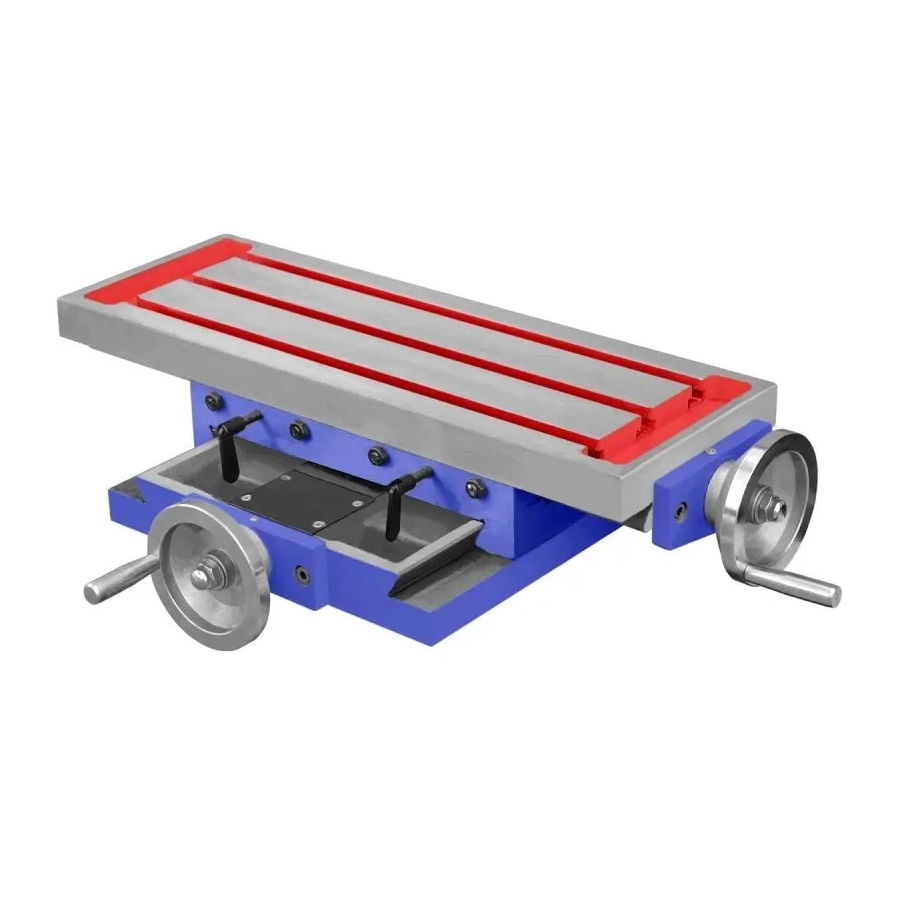

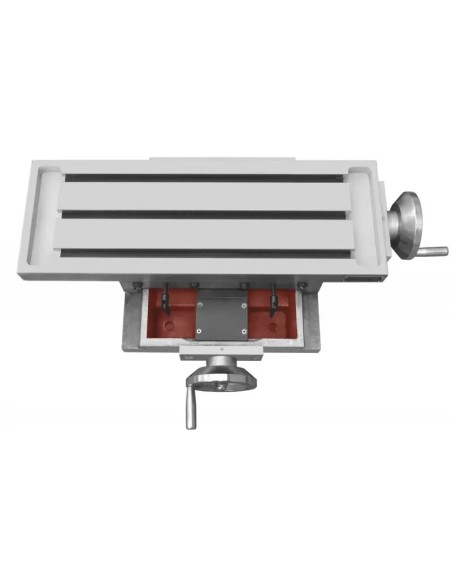

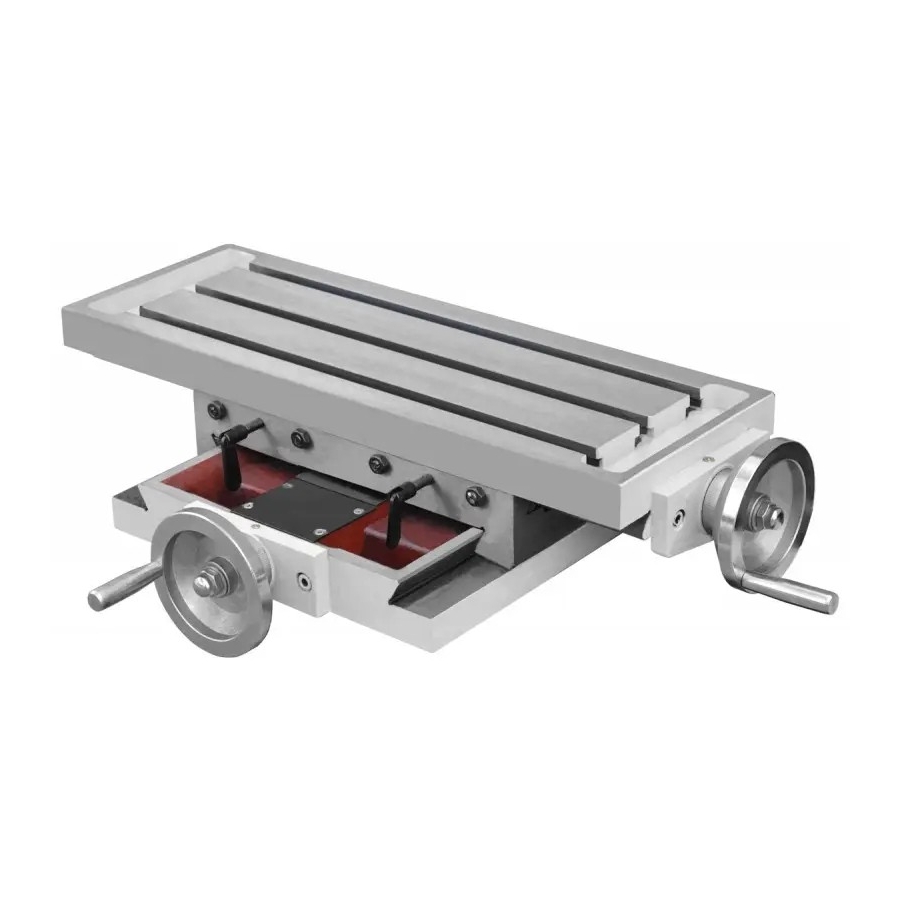

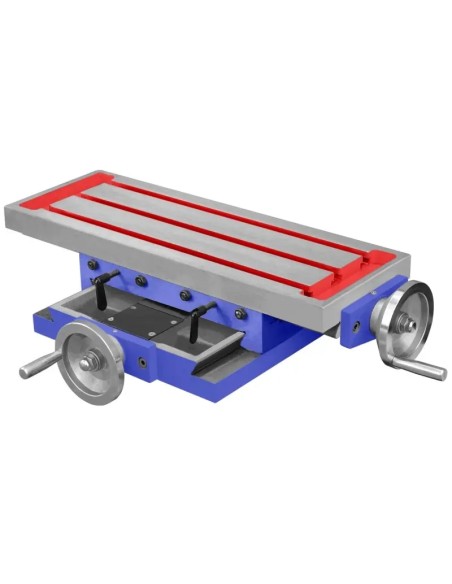

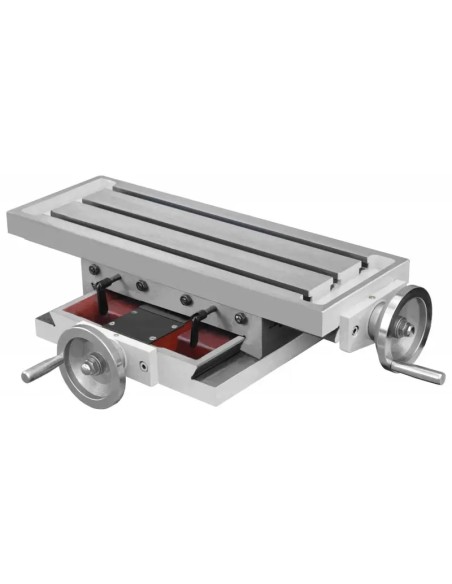

Masă transversală 495 × 165 mm pentru CORMAK ZX7020

Parametri tehnici

Dimensiunea bazei260 x 280 mm
Dimensiunea mesei495 x 165 mm
Cursa transversală100 mm
Cursa longitudinală210 mm
Nonius0,02 mm
Lățimea canelurii T14 mm
Numărul de caneluri3
Greutate36 kg

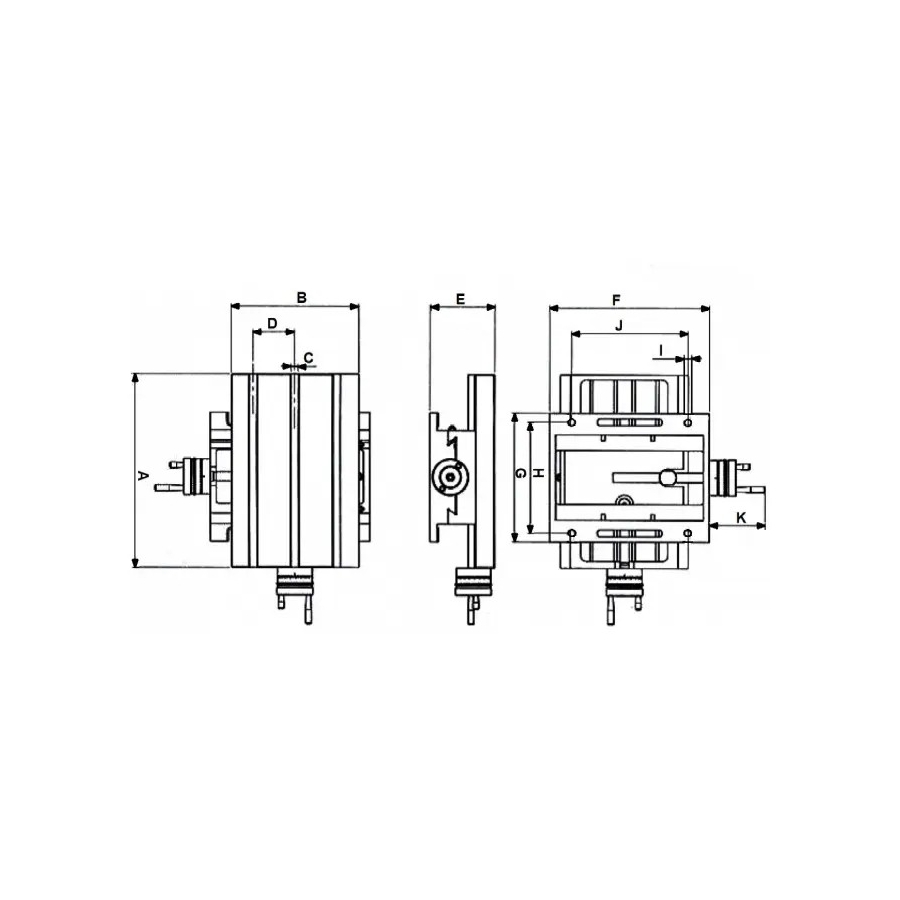

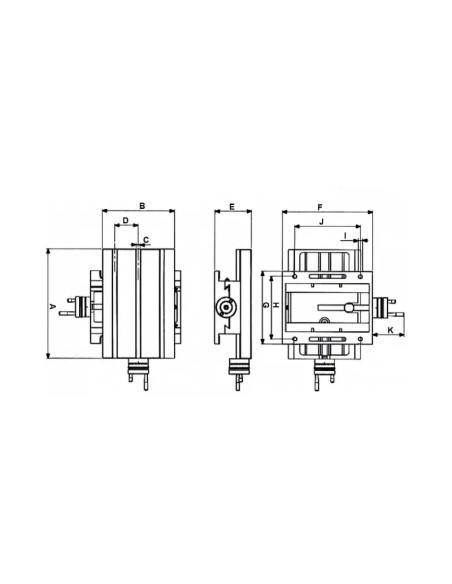

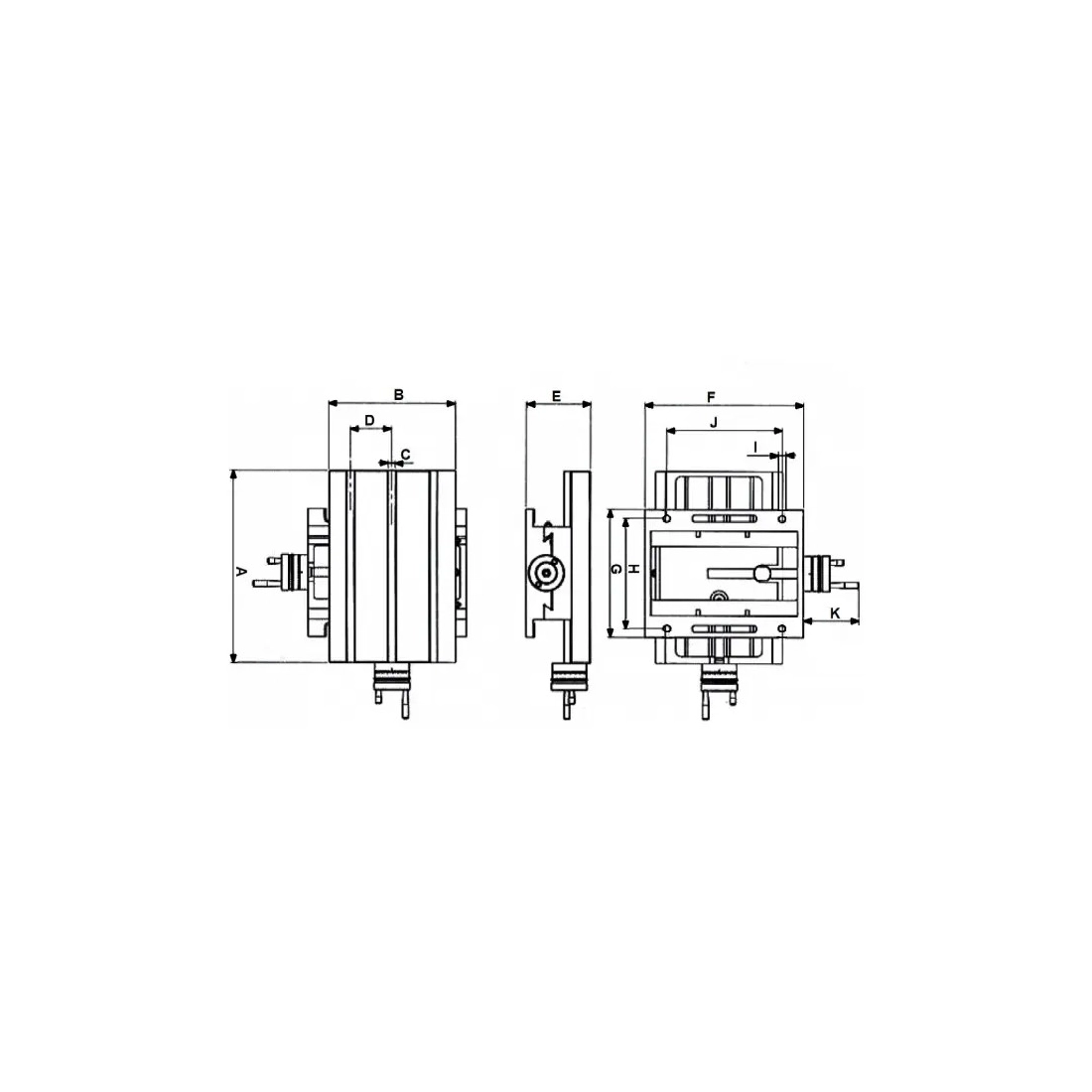

Dimensiuni și deplasări

A [mm]495
B [mm]165
C [mm]14
D [mm]54
E [mm]112
F [mm]262
G [mm]280
H [mm]139
I [mm]Ø13
J [mm]176
K [mm]135
Deplasare pe axa X [mm]230
Deplasare pe axa Y [mm]110
Dimensiuni [mm]630x400x130
Greutate [kg]36
Pasul șurubului [mm]4
Greutate
36 kg
Material masă de lucru
Fontă
Finisaj masă de lucru
Șlefuită cu precizie
Tip masă
În cruce
Dimensiuni masă de lucru
495 × 165 mm
Cursă transversală
100 mm
Cursă longitudinală
210 mm
Diviziuni nonius
0,02 mm
Lățime canale T masă freză
14 mm
Număr canale T masă freză
3
Dimensiuni bază
260 × 280 mm
Cursă axa Y
110 mm
Modele compatibile
CORMAK ZX7020
Lungime totală
630 mm
Înălțime
130 mm
Lățime
400 mm
Pas șurub
4 mm
Cursă axa X
230 mm

Masă transversală 495 × 165 mm pentru CORMAK ZX7020

CK.304

Masa transversală 495 × 165 mm pentru CORMAK ZX7020 este o masă de coordonare în cruce, cu suprafață din fontă șlefuită cu precizie și caneluri în T pentru fixare fermă și repetabilă, optimizată pentru frezare și găurire pe mașini-unelte, având vernier de 0,02 mm pentru poziționare exactă, control fin pe axe și toleranțe strânse în aplicații industriale.

Preț la cerere
