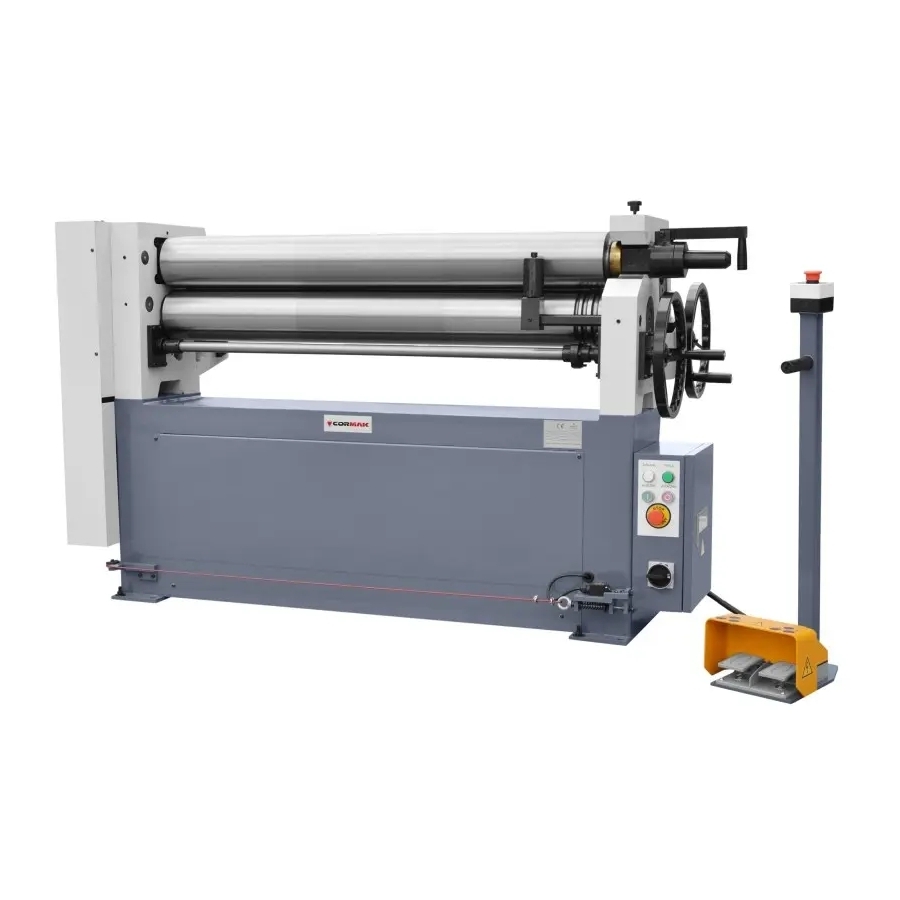

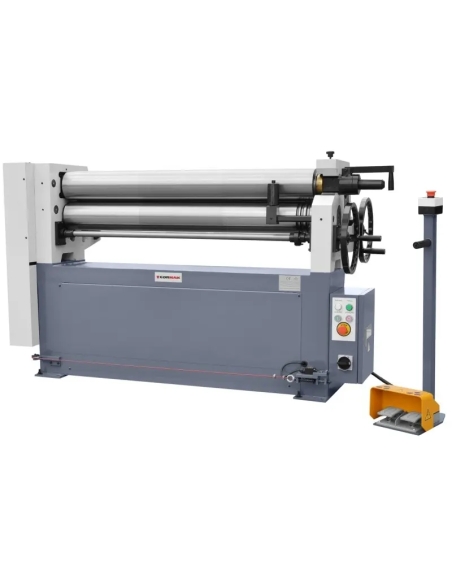

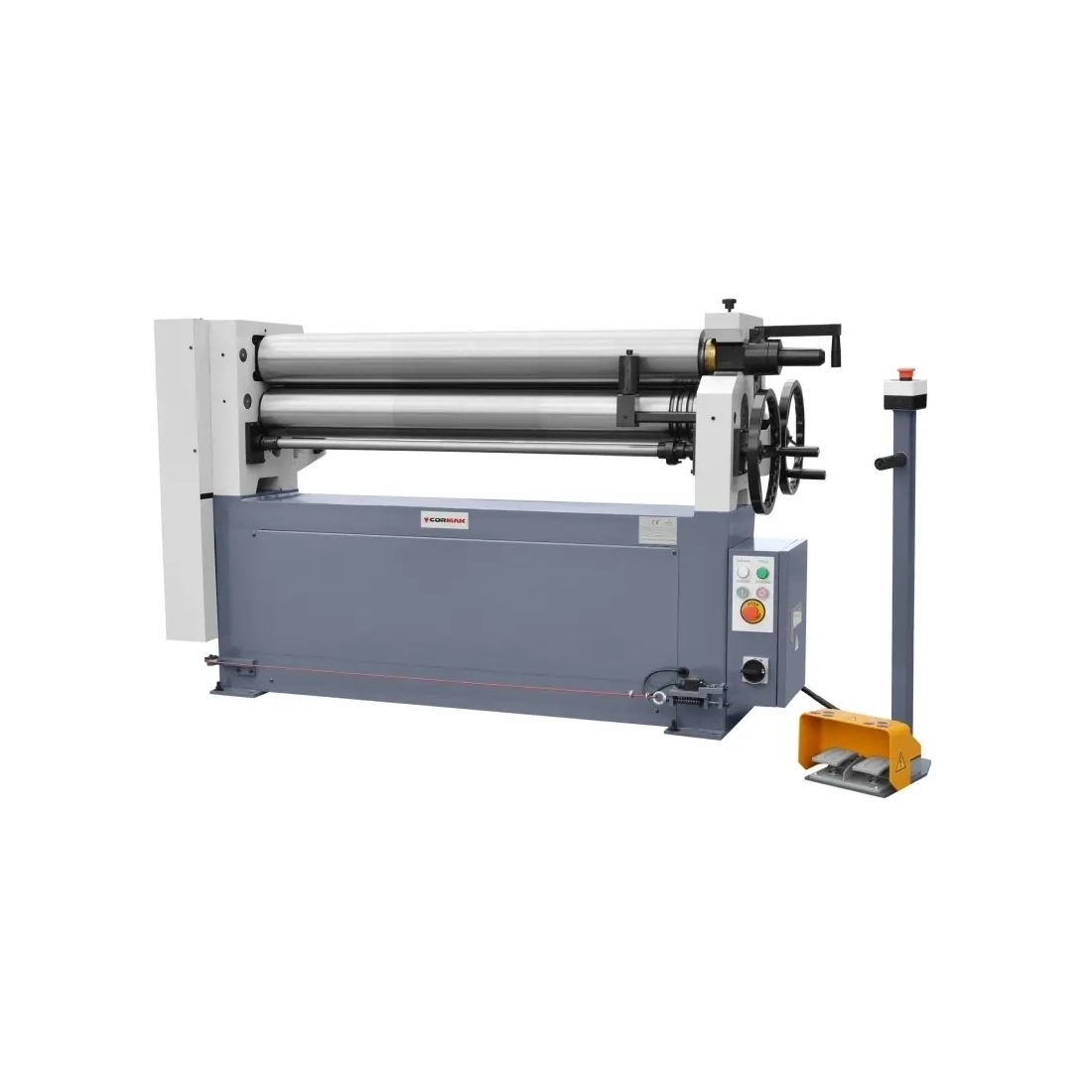

Masina de roluit tabla CORMAK ESR 2020 x 3.5 mm este o masina de indoit cu trei role, proiectata pentru obtinerea precisa a elementelor cilindrice si conice din tabla, destinata atelierelor de confectii metalice si unitatilor de productie.

Avantajele principale:

• Dispunerea asimetrica a cilindrilor – faciliteaza precurbarea eficienta a materialului si formarea precisa a pieselor.
• Actionare electromecanica prin sistem de roti dintate si lant – cilindrul inferior si cel superior sunt antrenati de un motor electric prin angrenaj cu lant, asigurand transmitere sigura si uniforma a miscarii.

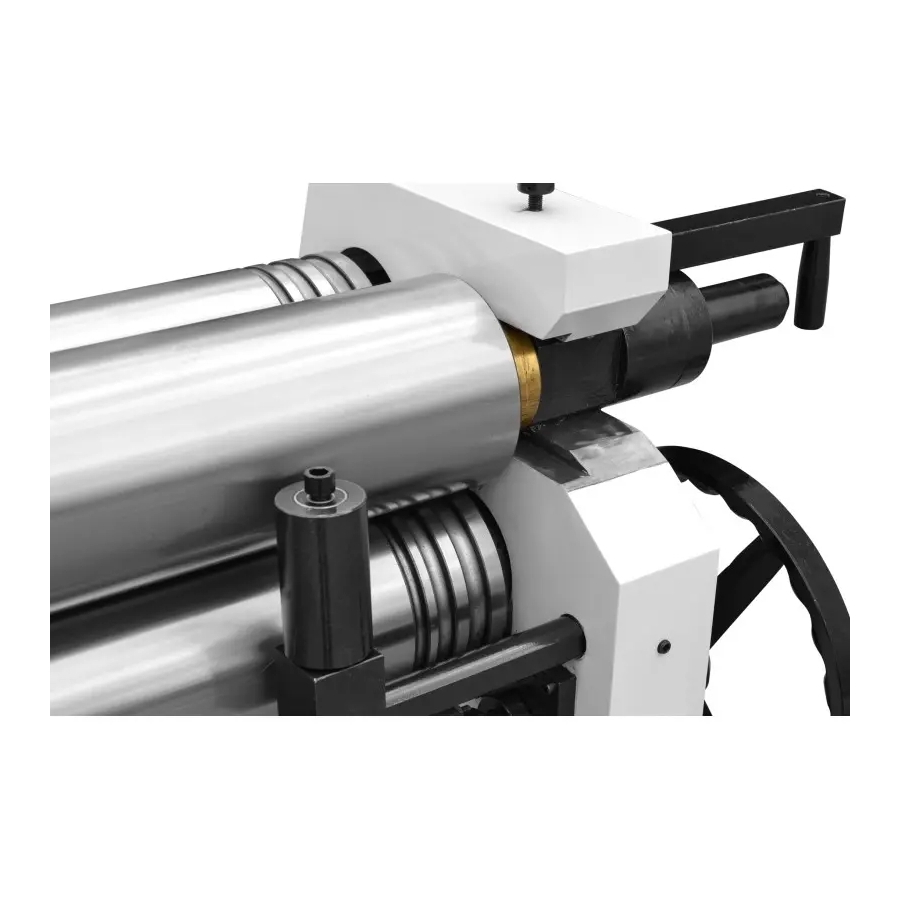

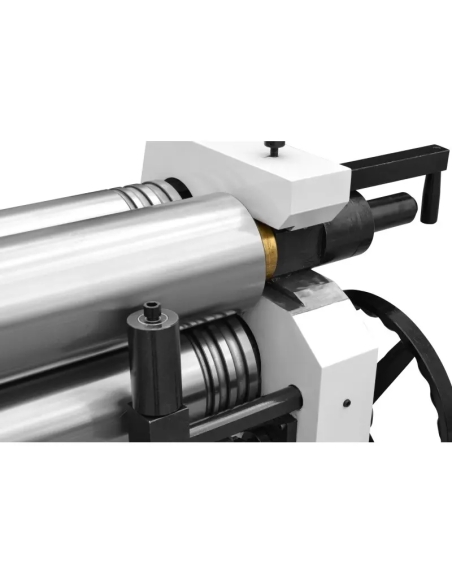

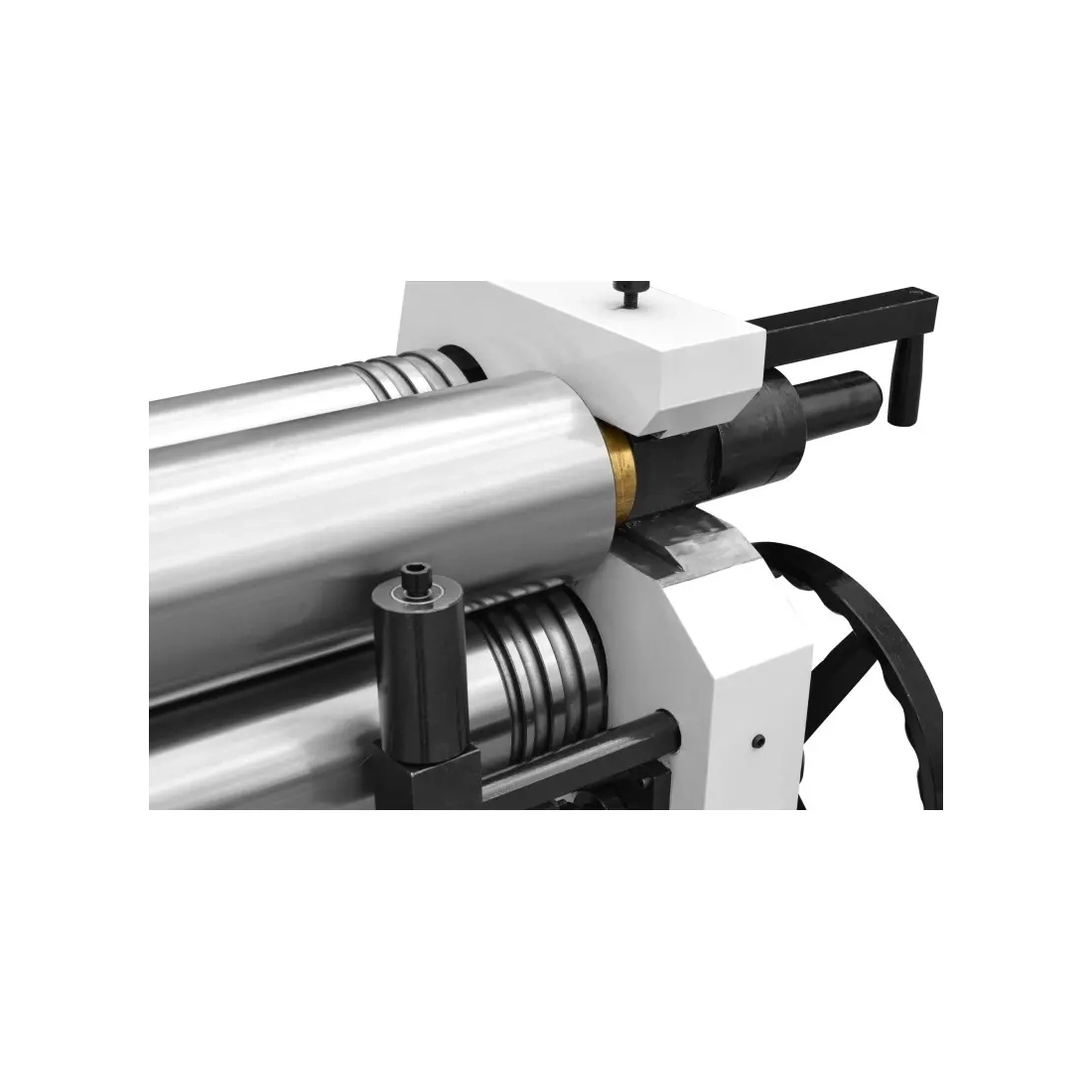

• Cilindru superior cu rotatie in ambele sensuri si mecanism cu balama – permite extragerea usoara a pieselor finite si este prevazut cu sistem de blocare impotriva deschiderii accidentale in timpul lucrului.

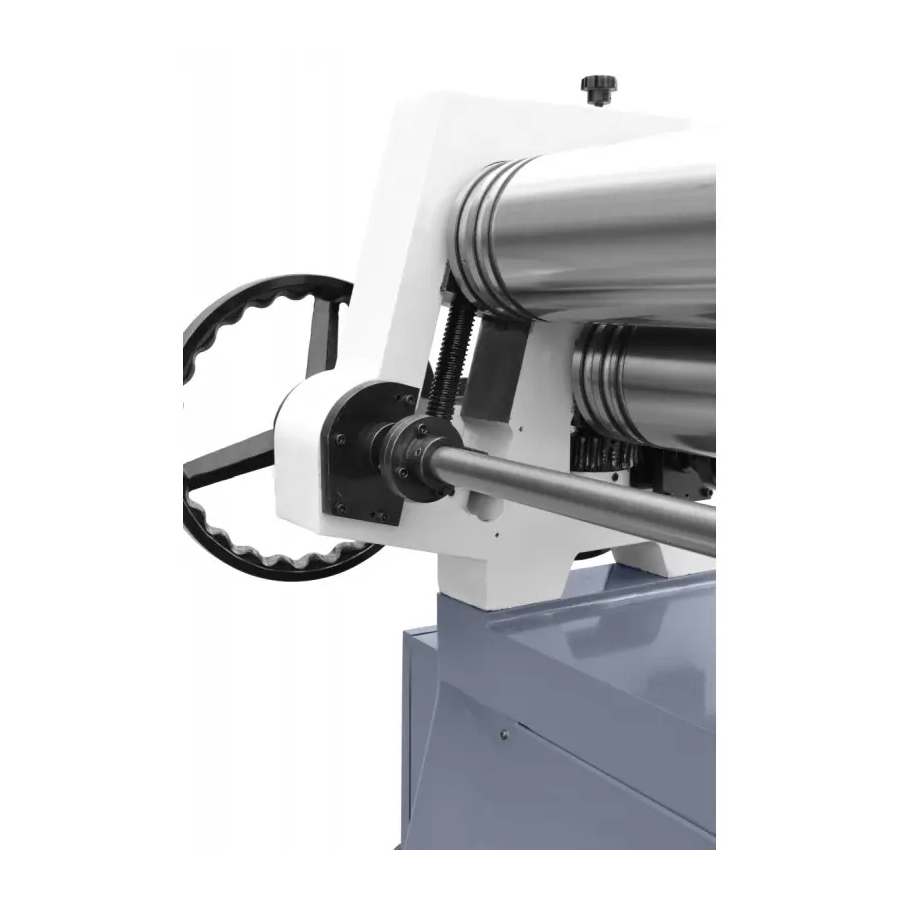

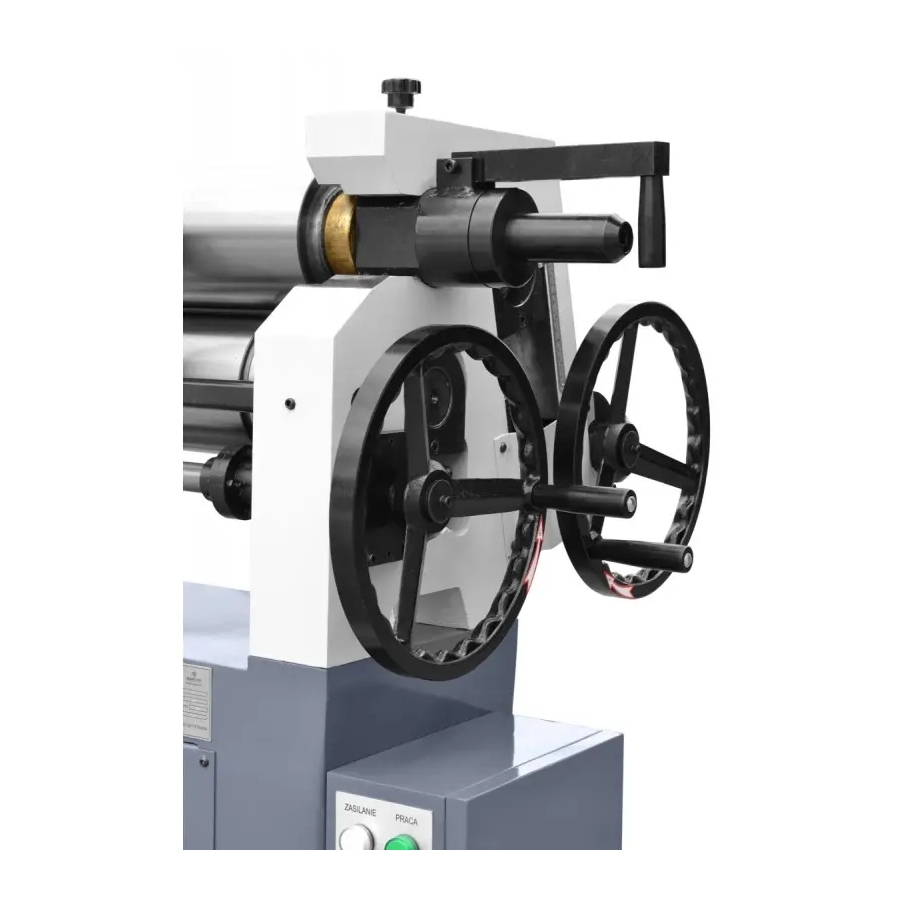

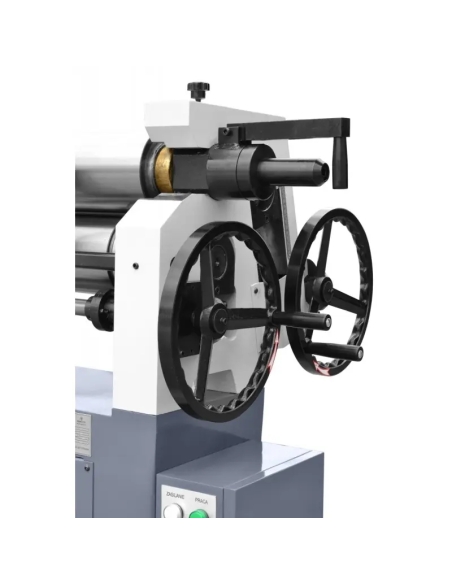

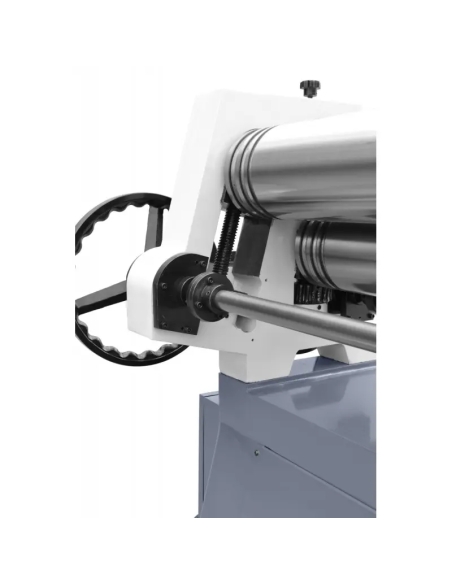

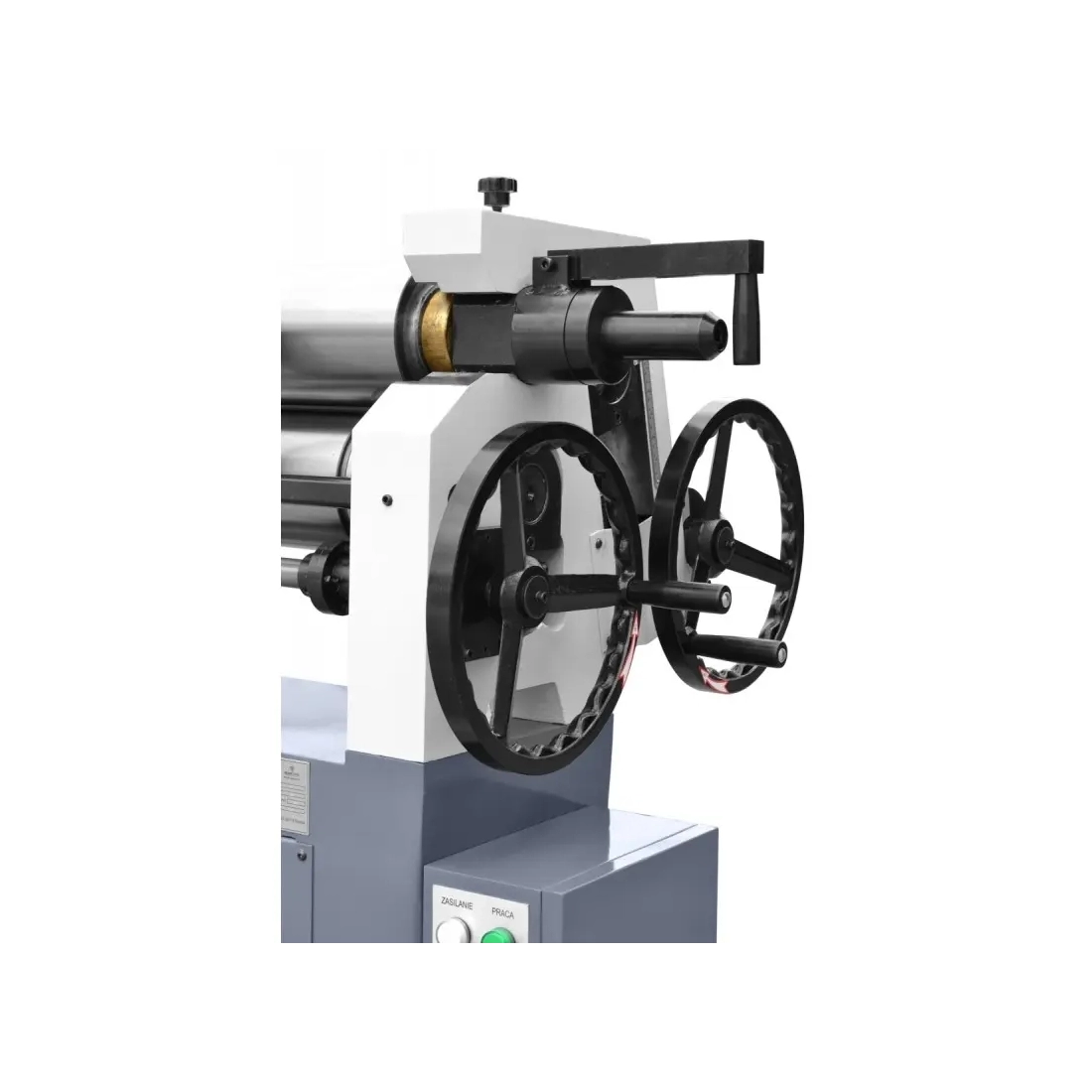

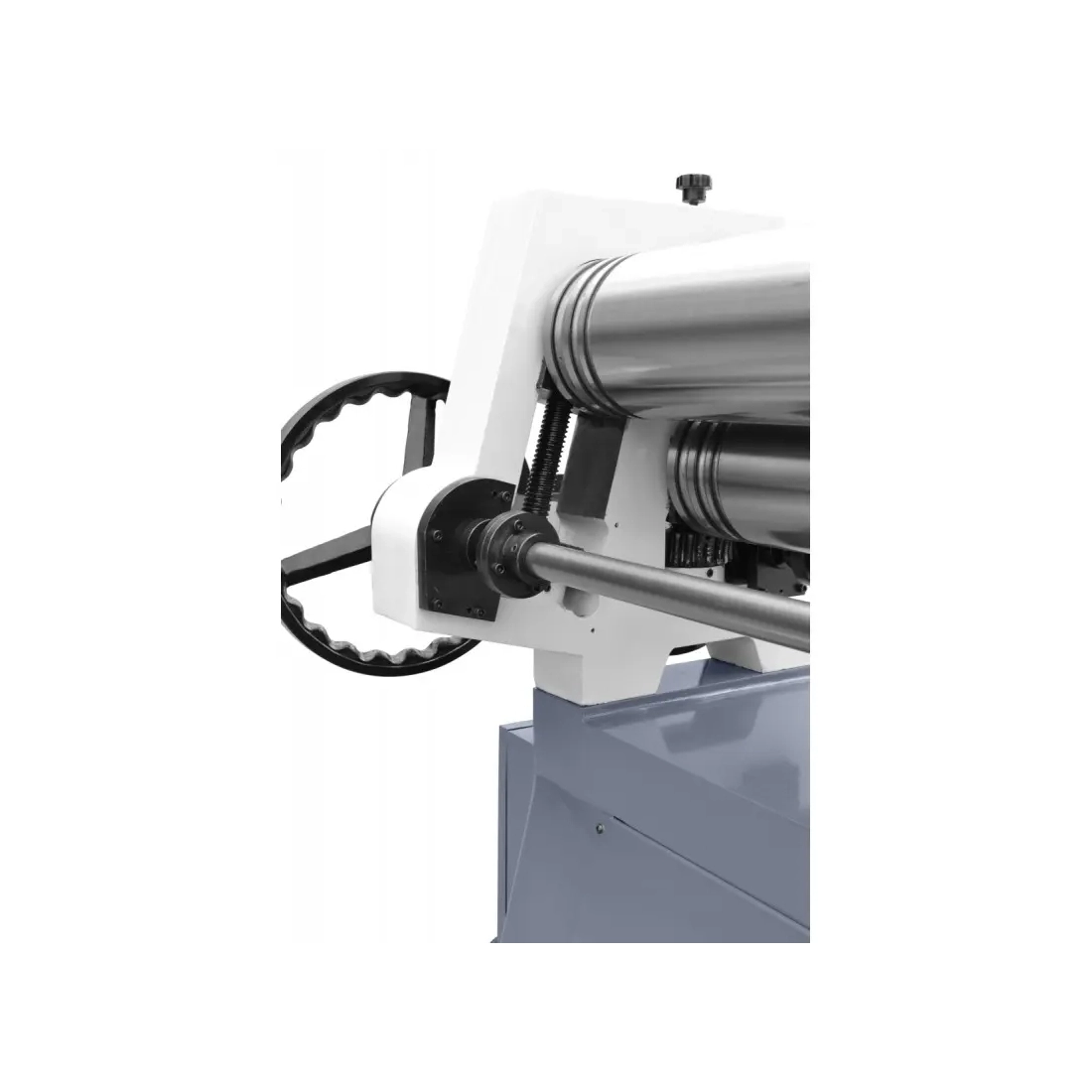

• Reglare manuala pe inaltime a cilindrilor inferior si lateral – ajustare precisa in functie de grosimea materialului.
• Posibilitate de indoire conica – adaptare la aplicatii variate si geometrii diferite.
• Controler cu pedala si buton de oprire de urgenta – operare sigura si ergonomica.

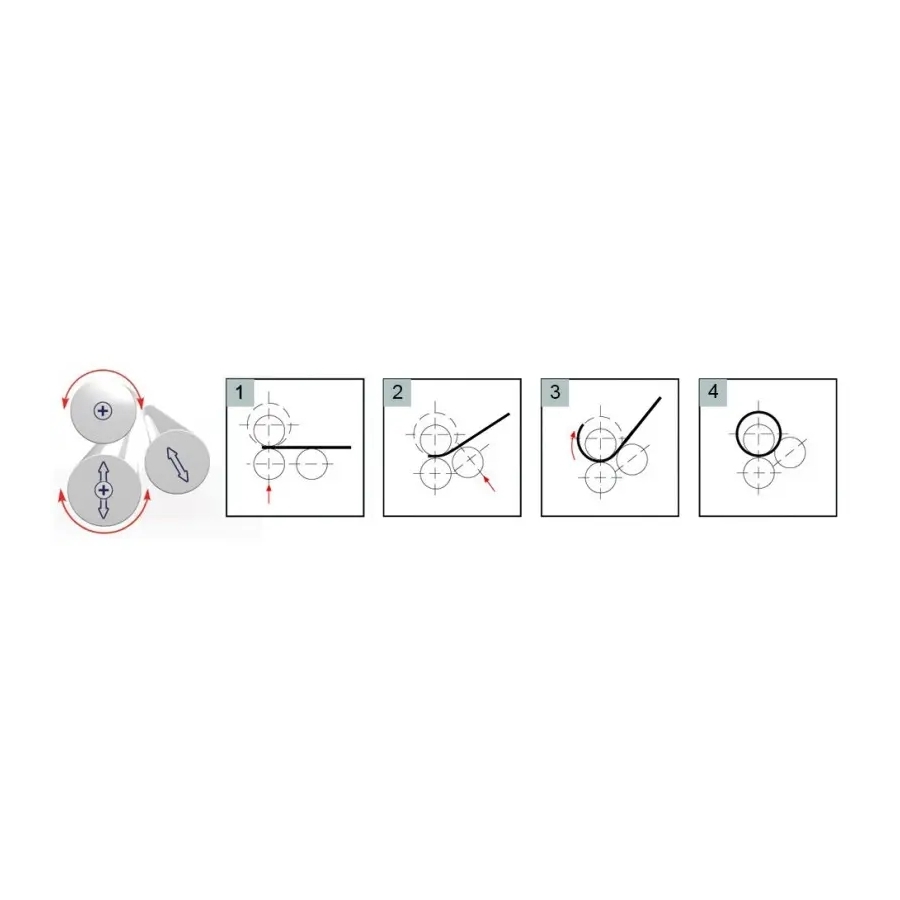

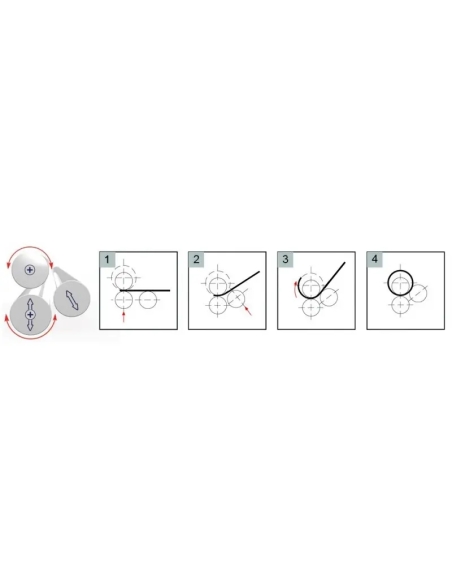

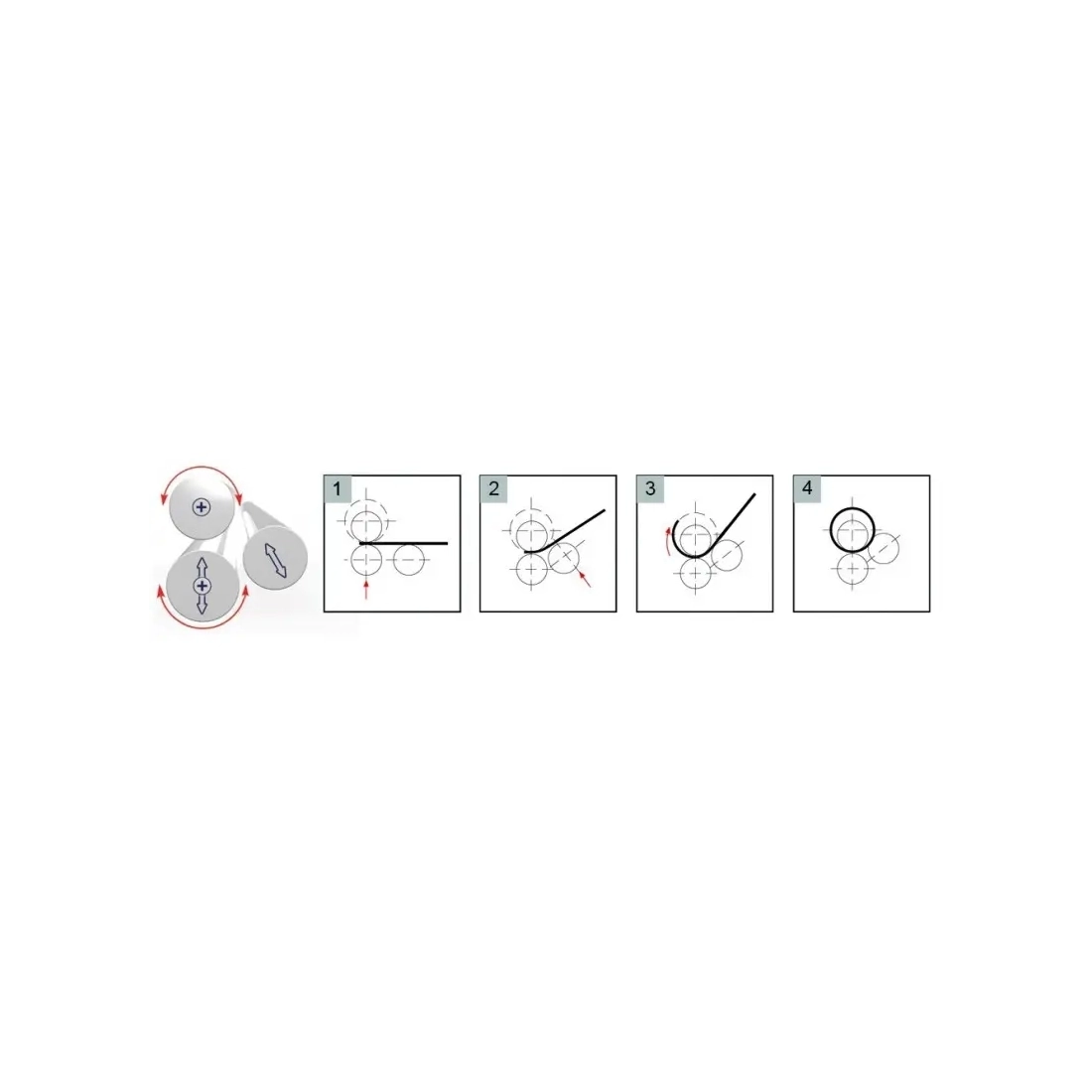

Schema de procesare si functionare

1) Prinderea tablei (pinch)
Tabla este introdusa intre rola superioara si rola inferioara. Sageata rosie in sus indica ridicarea rolei inferioare pentru a presa/prinde tabla, ca sa nu alunece la pornirea rotatiei.

2) Pre-indoirea capatului (pre-bending)
Sageata rosie arata deplasarea rolei laterale (rola de indoire) spre tabla. In acest moment se realizeaza pre-indoirea marginii (se reduce “coada” dreapta), pentru ca cilindrul final sa iasa cat mai inchis, cu zona dreapta minima.

3) Roluirea propriu-zisa (curbarea continua)
Rolele sunt puse in rotatie (sageti circulare). Tabla este antrenata intre role si se formeaza treptat raza/diametrul dorit, pe masura ce materialul este fortat pe traiectoria impusa de rola laterala.

4) Obtinerea cilindrului (forma finala)
Rezultatul este o carcasa cilindrica (inelul negru din desen). In practica, pentru un cilindru “inchis” cu ambele capete pre-indoite, se repeta pre-indoirea si pentru celalalt capat (de regula prin intoarcerea/repornirea tablei din sens opus).

Masina de roluit foi metalice CORMAK ESR 2020 x 3.5 mm utilizeaza un sistem cu lant pentru transmiterea miscarii de rotatie de la motorul electric catre cilindri. Cilindrul superior este pliabil, ceea ce faciliteaza indepartarea produselor finite. Mecanismul de blocare integrat previne deschiderea accidentala a cilindrului in timpul exploatarii, sporind siguranta operatorului.

Date tehnice:

• Latime maxima de lucru: 2020 mm
• Grosime maxima material: 3,5 mm
• Diametru role: 125 mm
• Putere motor: 3 kW
• Dimensiuni (L x l x h): 2530 x 640 x 1050 mm
• Greutate aprox.: 1230 kg (±2%)

Echipament standard:

• Controler cu pedala pentru utilizare
• Manual de utilizare in limba romana
• Declaratie de conformitate CE

Masina de roluit tabla CORMAK ESR 2020 x 3.5 mm reprezinta o solutie fiabila si eficienta pentru indoirea tablei pana la 3,5 mm grosime si 2020 mm latime, oferind stabilitate, siguranta si precizie in procesul de productie.
