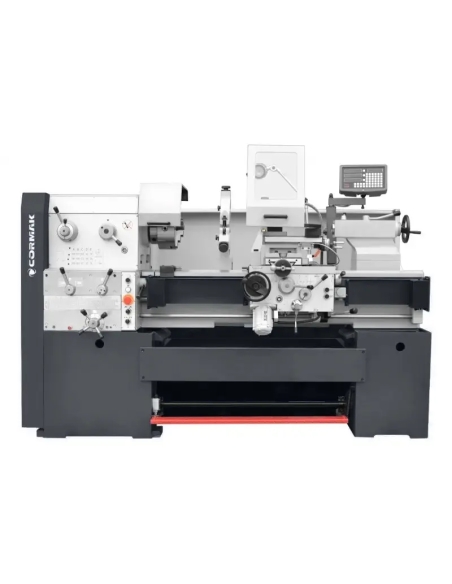

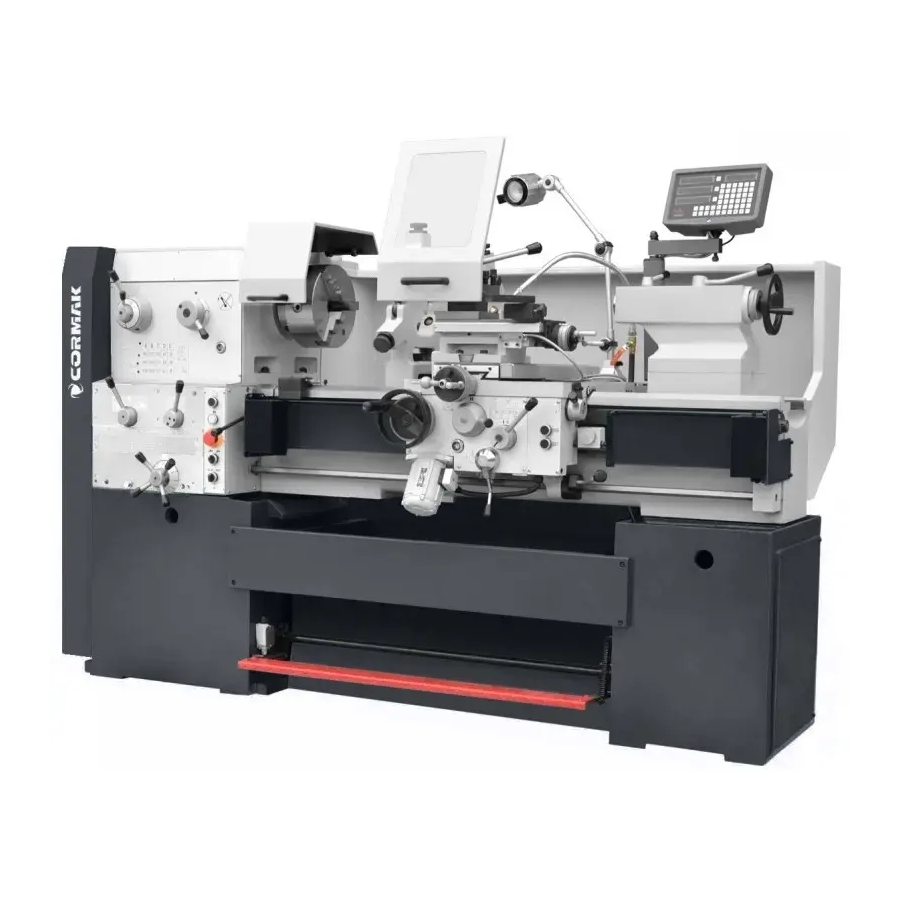

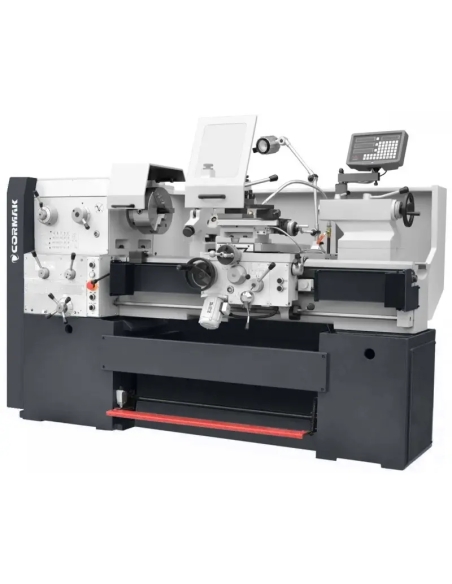

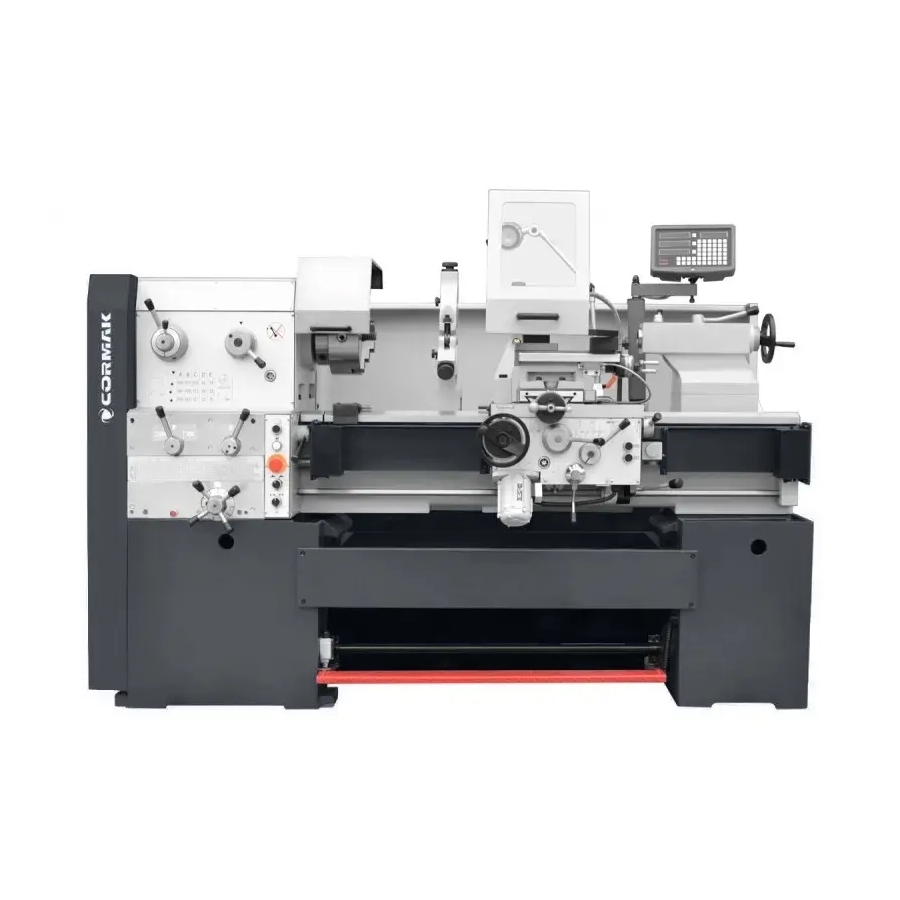

Strung universal pentru metal CORMAK 500×1500/65, cu set de cuțite și vârf rotativ
Strungul universal CORMAK 500 x 1500/65este un strung convențional de clasă superioară, proiectat pentru sarcini de prelucrare solicitante în unități de producție, ateliere de sculărie și ateliere mecanice. Echipamentul permite prelucrarea precisă a metalului într-o gamă largă de operații – de la strunjire de degroșare până la filetare și găurire. Setul include și un set de cuțite de strung 25x25 mm, precum și un vârf rotativ pentru strung MK5, rezultând o configurație completă, gata de lucru.
Avantajele principale ale mașinii
- Pat masiv din fontă: cu lățimea de 325 mm, pentru amortizarea excelentă a vibrațiilor și stabilitate în timpul strunjirii.
- Alezaj de 65 mm: alezajul mare al arborelui principal permite prelucrarea pieselor lungi cu diametru mai mare.
- Rulmentarea arborelui principal: sistem de înaltă calitate pentru funcționare silențioasă și lină.
- Roți dințate călite și rectificate: durabilitate ridicată a mecanismului de antrenare chiar și la utilizare intensă.
- Afișaj digital pe trei axe: axele X, Y și Z sporesc precizia și controlul procesului.
- Avans rapid longitudinal: reduce timpul de operare și crește productivitatea.
- Filetare versatilă: metrică, în țoli, modulară și D.P., fără necesitatea schimbării roților de schimb.
- Punte de pat demontabilă: permite strunjirea pieselor cu diametrul de până la 630 mm.
Construcție și tehnologie

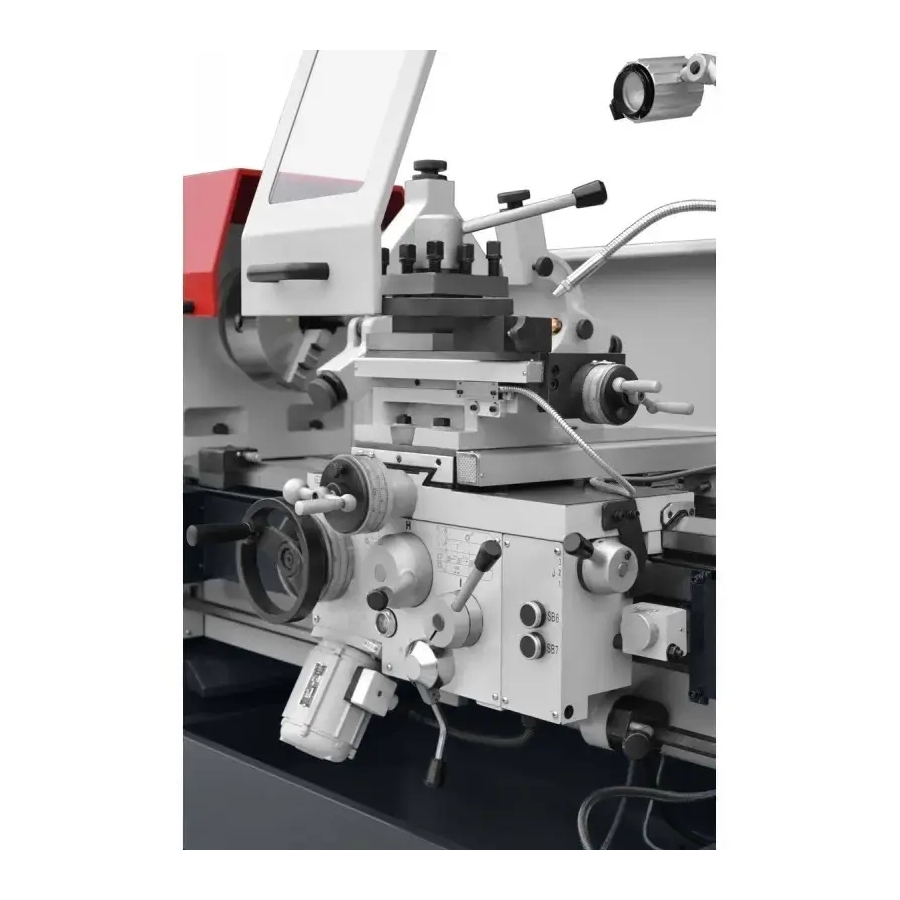

Construcția strungului se bazează pe un corp monobloc din fontă, care garantează stabilitate chiar și la sarcini ridicate. Arborele principal cu prindere CAMLOCK D1-6 și con MK7 este antrenat de un motor principal de 5,5 kW, asigurând reglarea lină a turației în intervalul 18–1600 rot./min, în 15 trepte. Suportul portcuțit acceptă cuțite până la 25x25 mm, oferind compatibilitate cu o gamă largă de scule așchietoare.
Precizie și eficiență în lucru

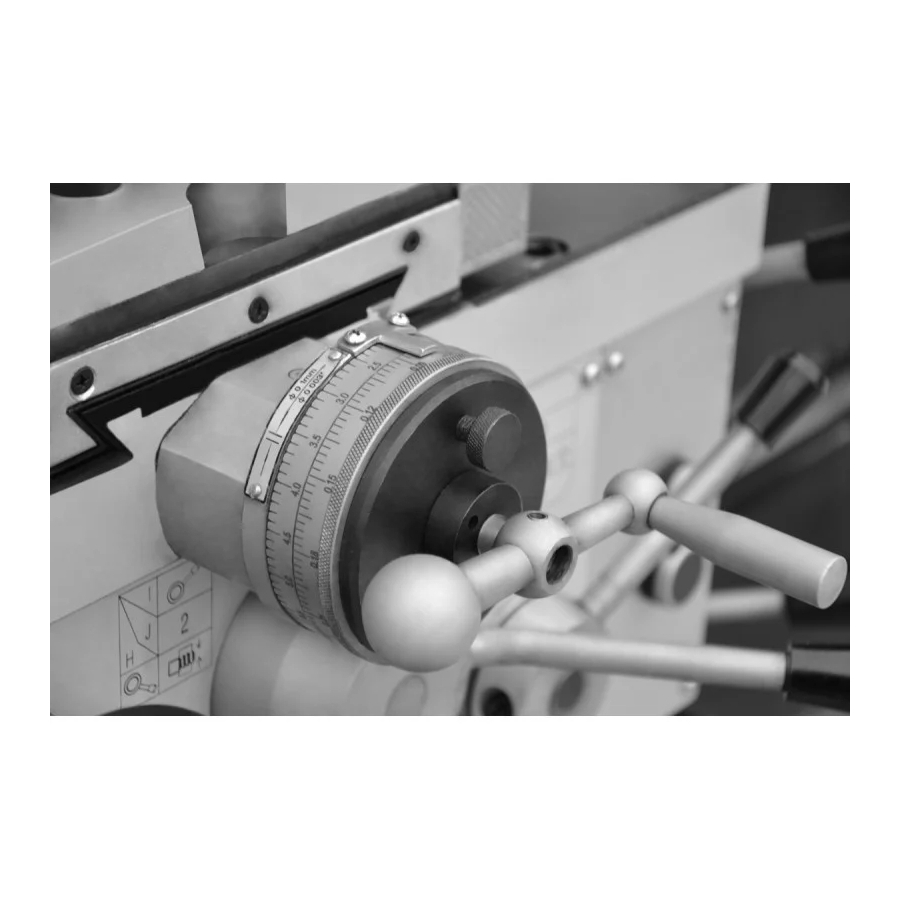

Datorită afișajului digital de poziție, ghidajelor rectificate cu precizie și avansurilor automate, strungul CORMAK 500 x 1500/65 asigură repetabilitate dimensională și o calitate înaltă a suprafeței pieselor prelucrate. Cadranul integrat pentru filetare și posibilitatea executării filetelor drepte și stângi oferă versatilitate, iar panoul de comandă ergonomic permite modificarea rapidă a parametrilor de lucru.
Aplicații
Acest model este utilizat în:
- producție unicat și de serie mică;
- recondiționarea arborilor și a componentelor de mașini;
- ateliere de reparații și service;
- industria de scule și lăcătușerie.
Echipare standard
- Set cuțite de strung 25x25 mm – 7 buc. (cu plăcuțe așchietoare)
- Vârf rotativ pentru strung MK5
- Afișaj digital 3 axe
- Mandrină de strung cu 3 bacuri 250 mm
- Placă frontală 435 mm

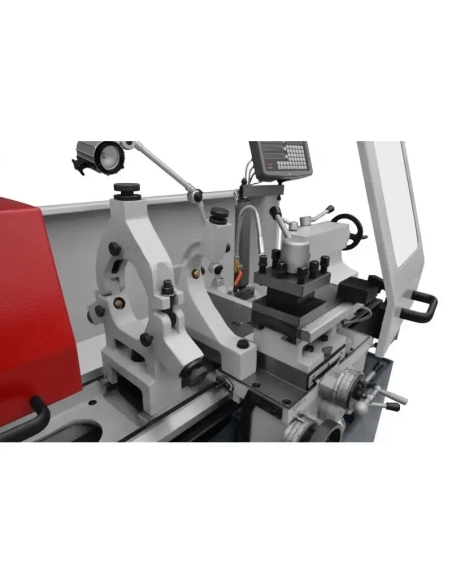

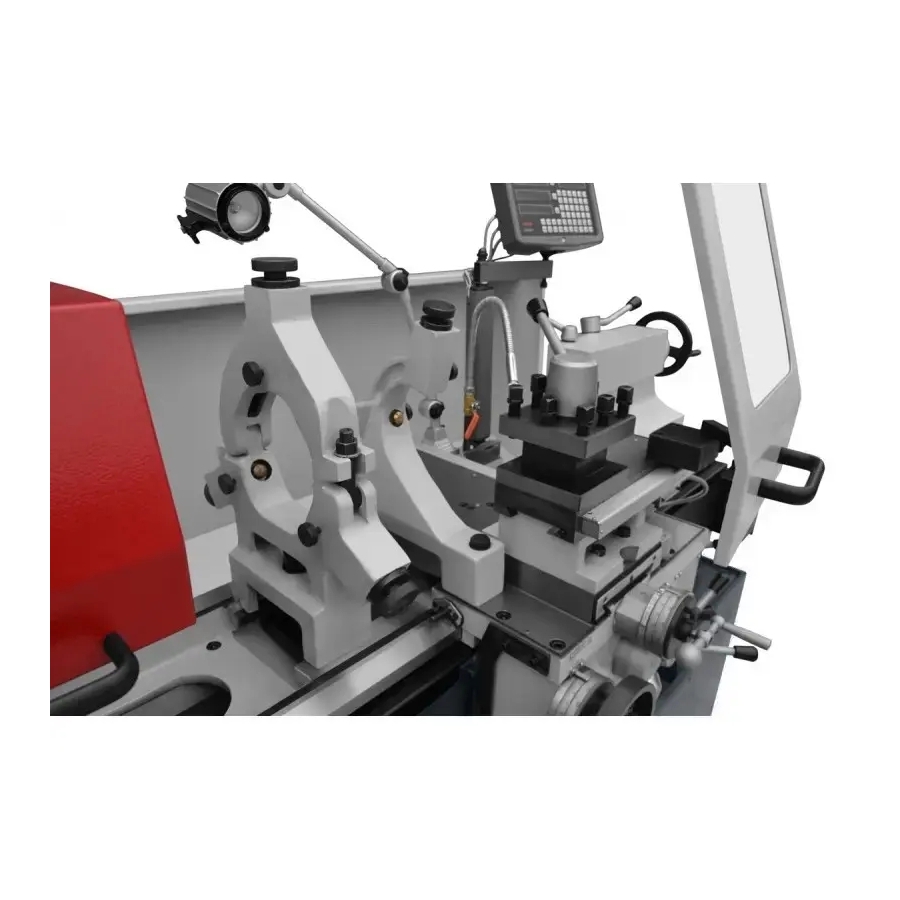

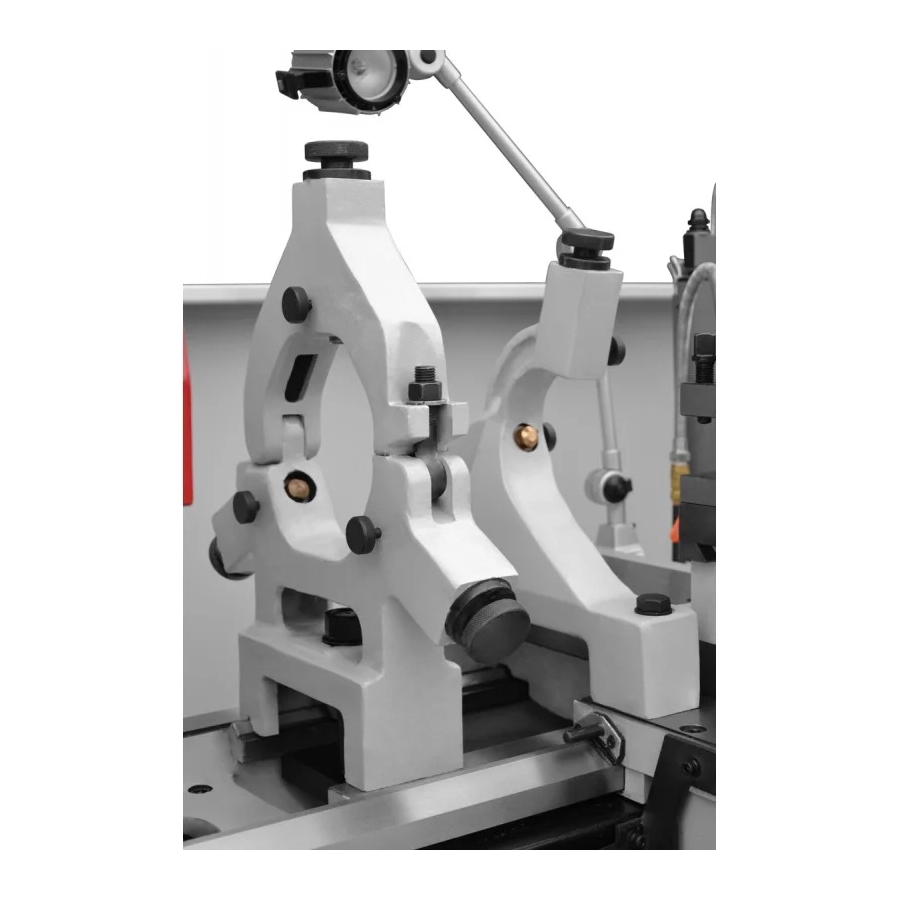

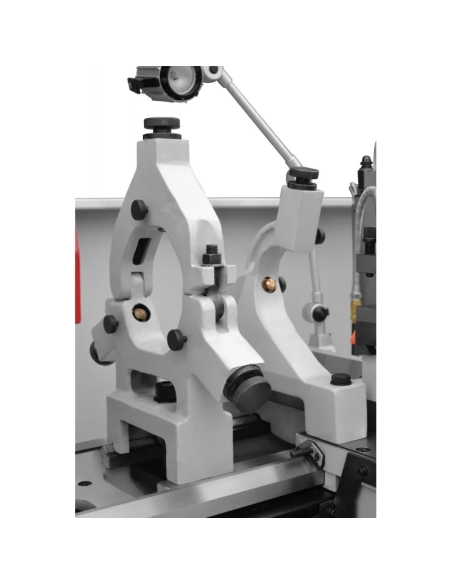

- Lunetă fixă și mobilă
- Sistem de răcire cu pompă
- Iluminare de lucru LED
- Set complet de scule și chei pentru operare
- Manual de utilizare, declarație de conformitate CE
Echipare opțională
- Accesoriu de rectificare PS125
- Lichid de răcire pentru așchiere ES-12
- Dispozitiv pentru strunjire conică
Parametri tehnici
| Mandrină cu 3 bacuri | 250 mm |
| Diametrul maxim de strunjire peste pat | 500 mm |
| Diametrul de strunjire peste sanie | 325 mm |
| Diametrul de strunjire în decupajul punții | 630 mm |
| Lungimea de strunjire între vârfuri | 1500 mm |
| Lungimea maximă a piesei instalate | 900 mm |
| Lățimea patului | 325 mm |
| Alezaj arbore principal | 65 mm |
| Turații arbore principal | 15 trepte / 18 - 1600 rot./min |
| Capăt arbore principal | D1-6 CAMLOCK |
| Con arbore principal | MK7 |
| Dimensiune maximă sculă | 25 x 25 mm |
| Cursa saniei superioare | 130 mm |
| Cursa transversală | 290 mm |
| Cursa longitudinală | 750 mm |
| Filet metric | (66) 0,5 - 28 mm |
| Filet în țoli | (66) 1 - 56 TPI |
| Filet modular | (33) 0,5 - 3,5 MP |
| Filet D.P. | (33) 8 - 56 DP |
| Avansuri longitudinale | (66) 0,072 - 4,038 mm/rot. |
| Avansuri transversale | (66) 0,036 - 2,019 mm/rot. |

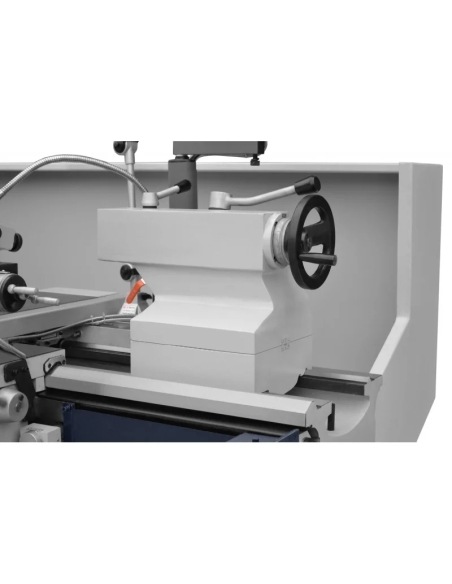

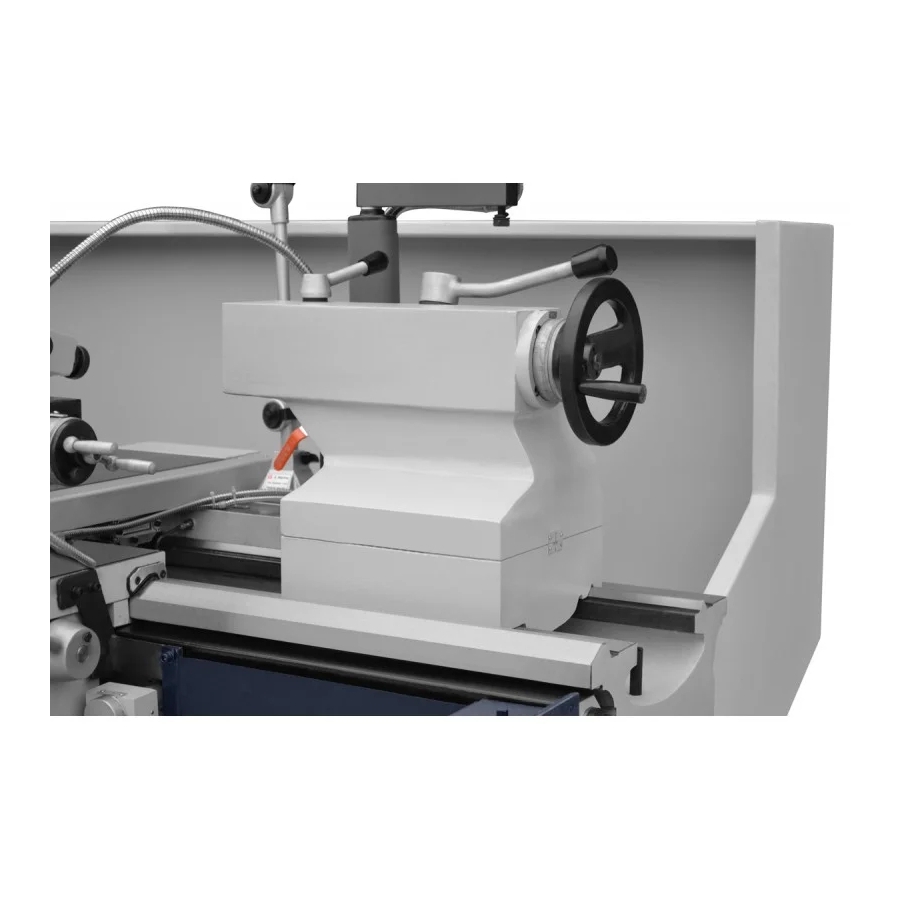

| Cursa pinolei păpușii mobile | 120 mm |
| Diametru pinolă păpușă mobilă | 65 mm |
| Con pinolă păpușă mobilă | MK5 |
| Putere motor principal | 5,5 / 6,6 kW / 400V |
| Putere motor avans rapid | 0,12 kW |
| Putere pompă lichid de răcire | 40 W |
| Dimensiuni (L/l/H) | 2250 x 1080 x 1650 mm |
| Greutate | 1900 kg ±2% |
Strungul CORMAK 500 x 1500/65 este o unealtă de încredere pentru profesioniștii care necesită precizie, durabilitate și eficiență ridicată.
