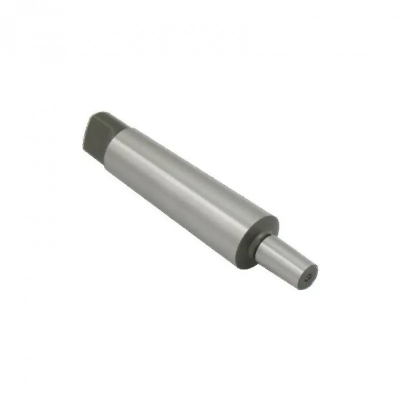

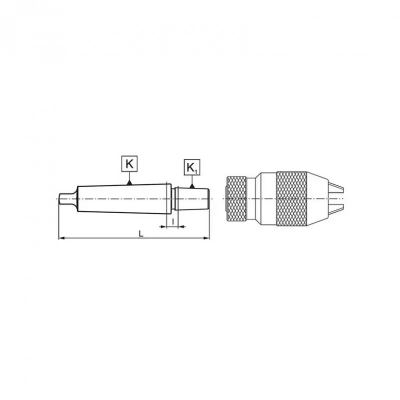

Tije conice pentru mandrine de burghiu
MK3 / B16
Axă portburghiu

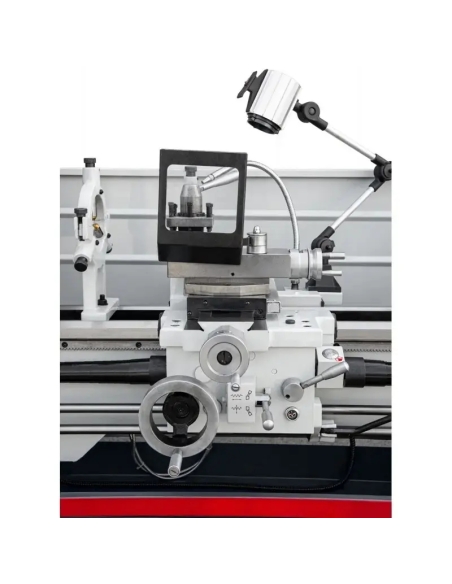

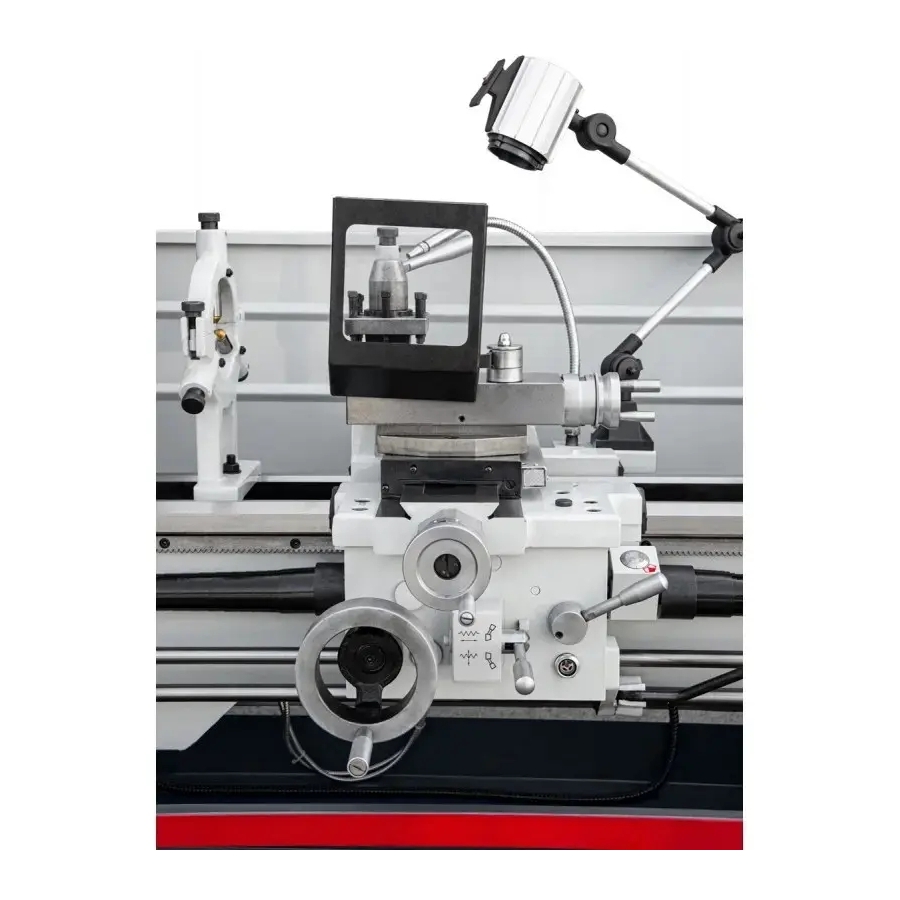

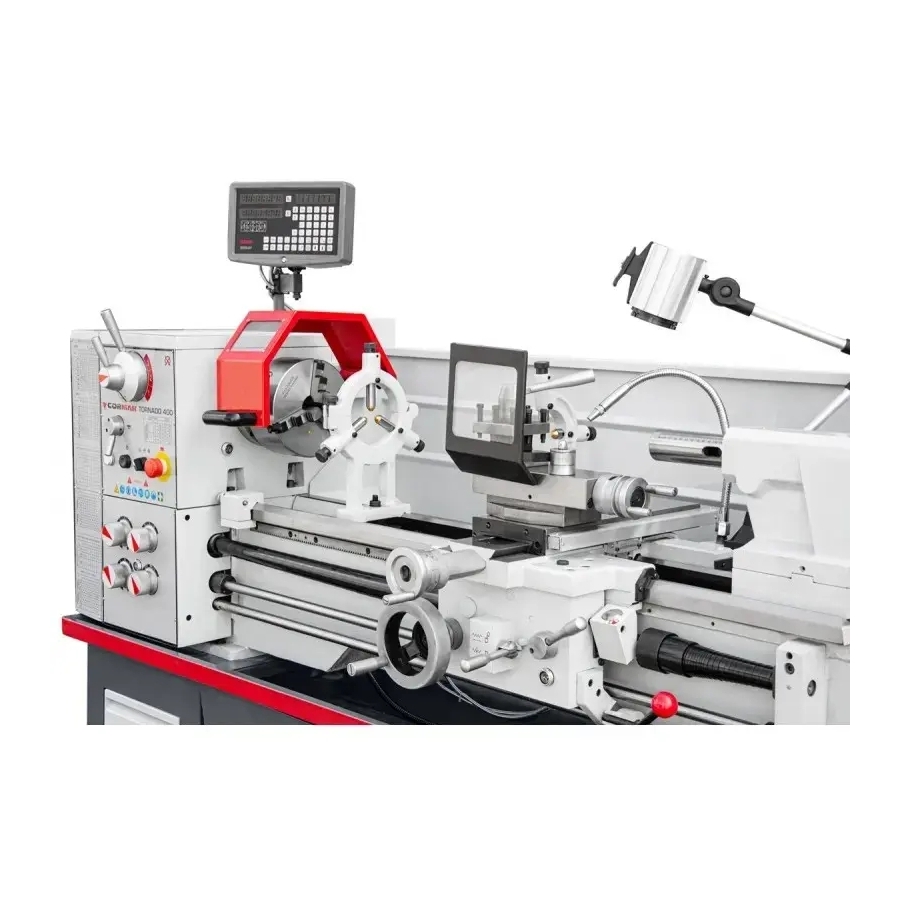

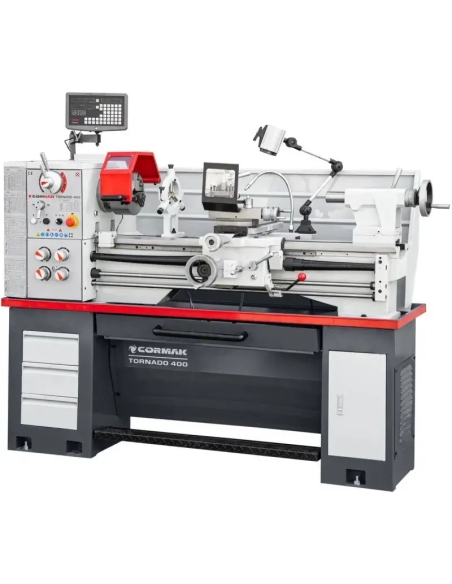

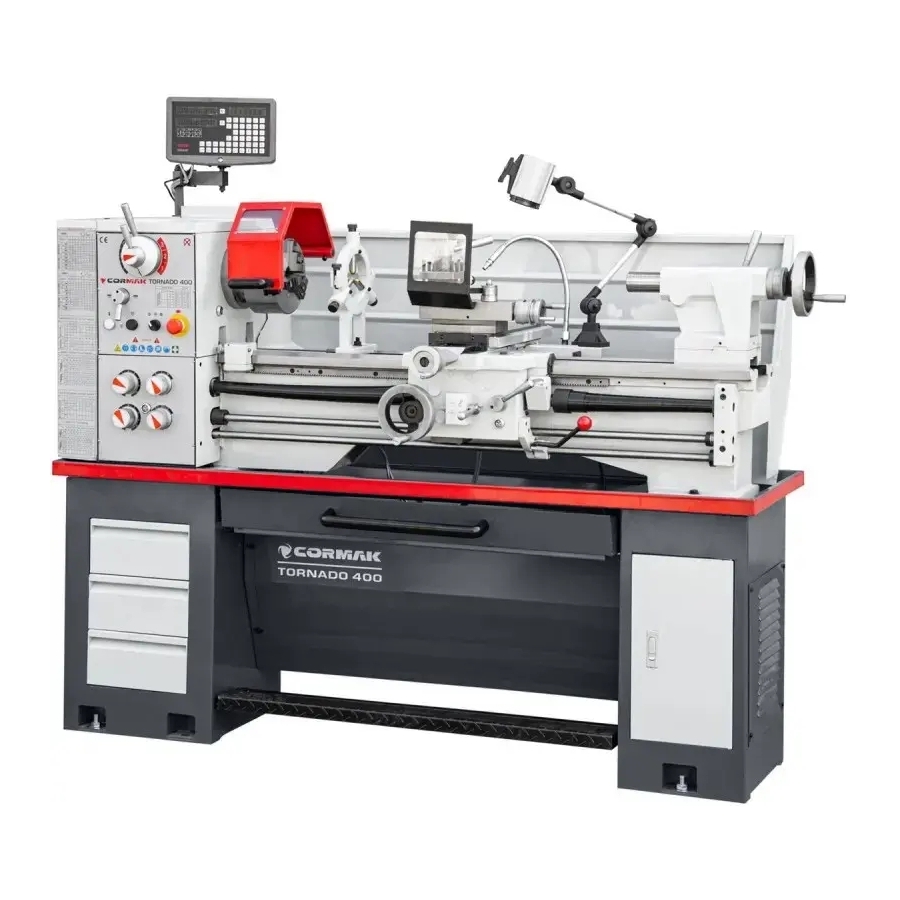

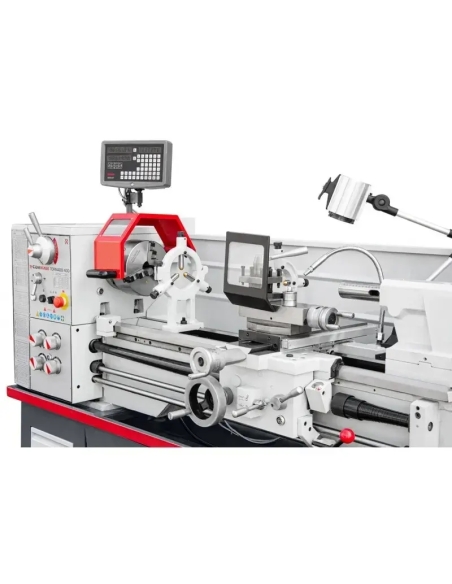

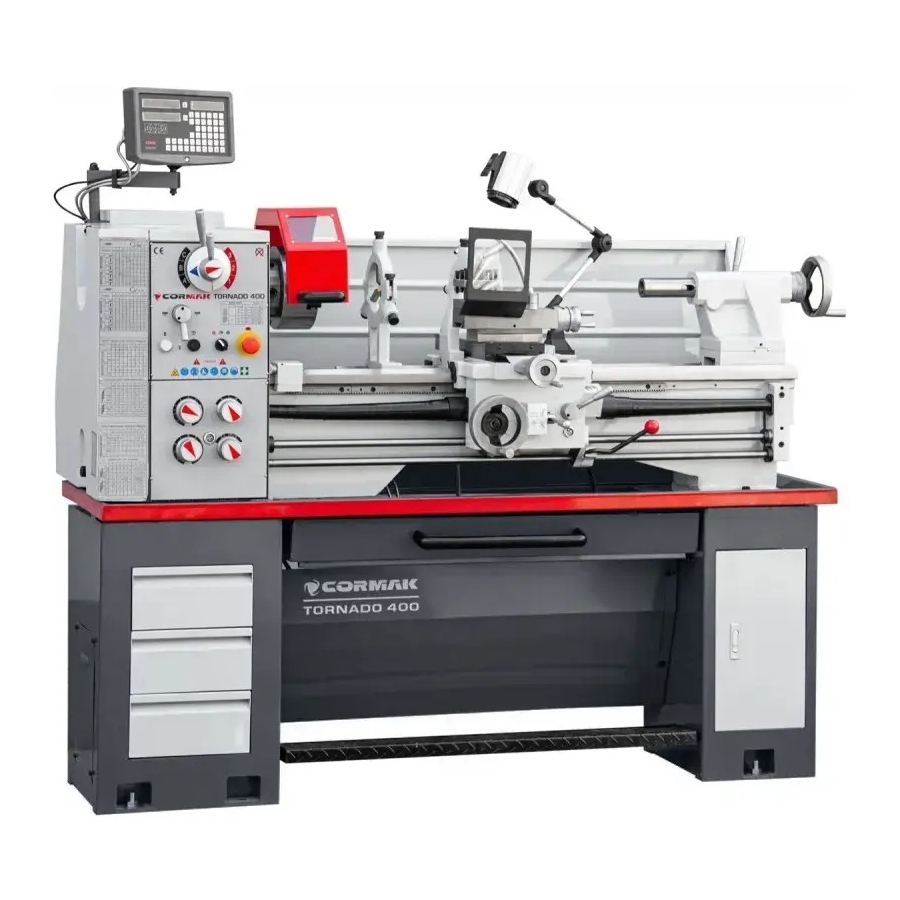

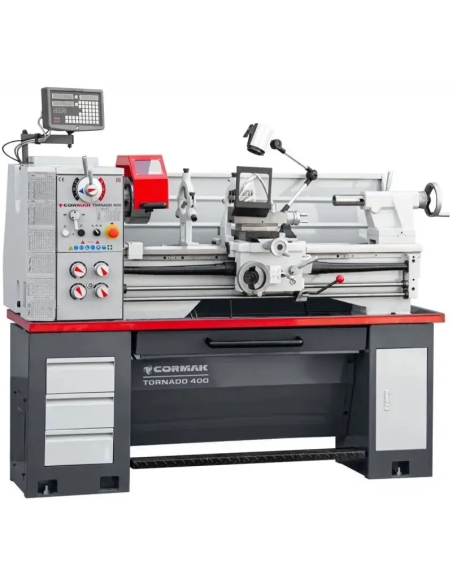

Strungul universal CORMAK TORNADO 400x1000 este o soluție modernă și verificată pentru ateliere de lăcătușerie, sculării și unități industriale care se ocupă de prelucrarea de precizie a metalului. Construcția robustă, calitatea ridicată a componentelor și dotarea standard bogată fac din acest utilaj o mașină pregătită pentru lucru intens, inclusiv în regim cu mai multe schimburi.
Strungul convențional CORMAK TORNADO 400x1000 a fost proiectat pentru o durată mare de viață și precizie ridicată. Batiul ranforsat și călit, cu lățime mărită, oferă o rigiditate excelentă a structurii. Axul principal cu prindere tip D5 CAMLOCK și con MK6 asigură o fixare stabilă a piesei, iar alezajul de 52 mm permite prelucrarea barelor cu diametru mai mare. Cutia axului funcționează silențios datorită utilizării roților dințate călite și rectificate.
Mașina oferă 18 trepte de turație ale axului, de la 65 la 1810 rot./min, permițând alegerea parametrilor optimi de așchiere. Gama largă de avansuri longitudinale și transversale, precum și posibilitatea de filetare automată, inclusiv stânga și dreapta, reduc semnificativ timpul de operare și îmbunătățesc precizia execuției. Ceasul pentru filetare facilitează reluarea repetabilă a tăierilor de filet, păstrând controlul total asupra ciclului de lucru.
Strungul universal CORMAK TORNADO 400x1000 este utilizat pentru:

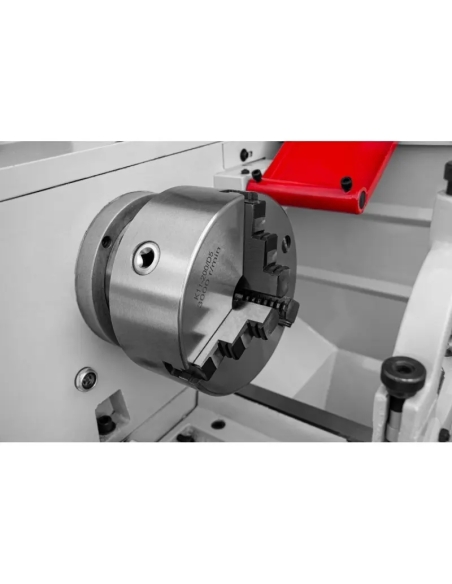

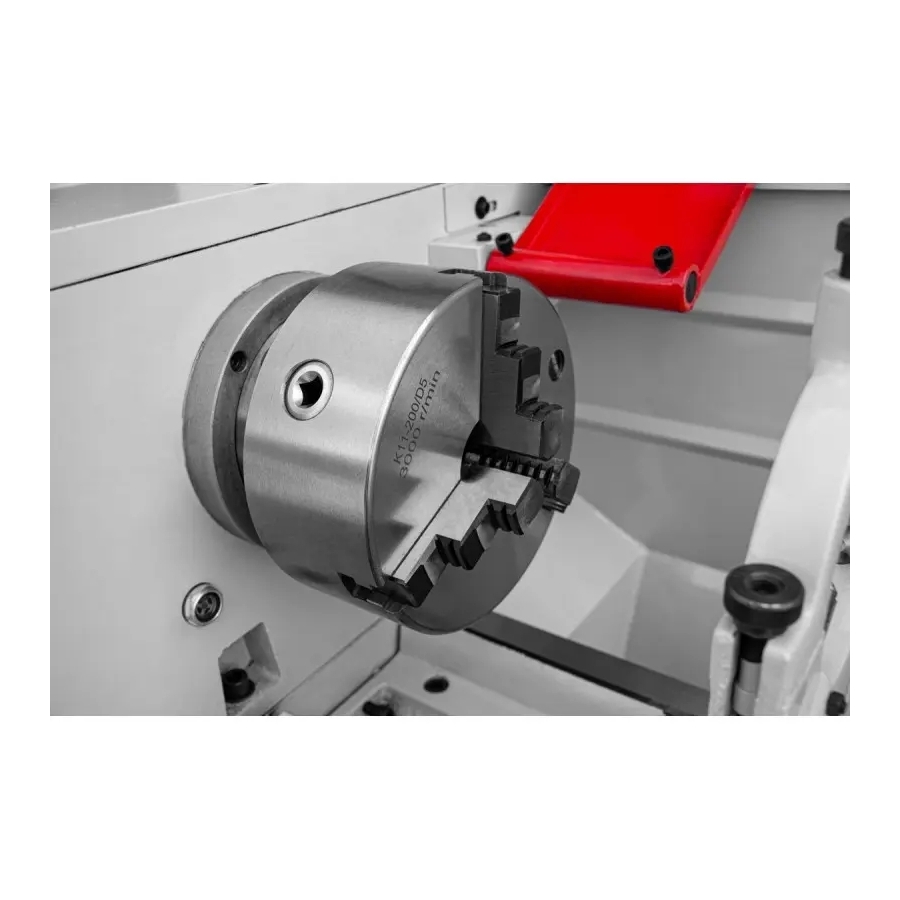

| Mandrină 3 bacuri | 200 mm |
| Diametrul maxim de strunjire peste batiu | 400 mm |
| Diametrul de strunjire peste sanie | 250 mm |
| Diametrul de strunjire în decupajul punții | 520 mm |
| Lungime de strunjire între vârfuri fixe | 1000 mm |
| Lungimea maximă a piesei instalate (mandrină/vârf fix) | 920 mm |
| Cursa saniei superioare | 125 (0,02) mm |
| Cursa transversală | 240 (0,04) mm |
| Cursa longitudinală | 750 (0,2) mm |
| Lățimea batiului | 218 mm |
| Alezaj ax principal | 52 mm |
| Gama avansului transversal | (40) 0,011-0,276 mm/rot |
| Capăt ax principal | D5 CAMLOCK |
| Con ax principal | MK6 |
| Dimensiuni portcuțit | 90 x 90 x 30 mm |
| Dimensiuni maxime sculă | 20 x 20 mm |
| Turații ax principal | 18 trepte (I/II) 65 - 1810 rot./min |
| Domeniu turații ax principal | (I) 100, 280, 300, 360, 500, 840, 1095, 1400, 1810 rot./min, (II) 65, 180, 200, 235, 330, 550, 700, 910, 1200 rot./min. |
| Filet metric | (32) 0,4 - 7 mm/rot. |
| Filet în inch | (36) 4 - 60 T.P.I. |
| Filet modular | (22) 0,4 - 3 mm |
| Filet D.P. | (28) 8 - 84 D.P. |
| Gama avansului longitudinal | (40) 0,053 - 1,291 mm/rot. |
| Gama avansului transversal | (40) 0,011 - 0,276 mm/rot. |

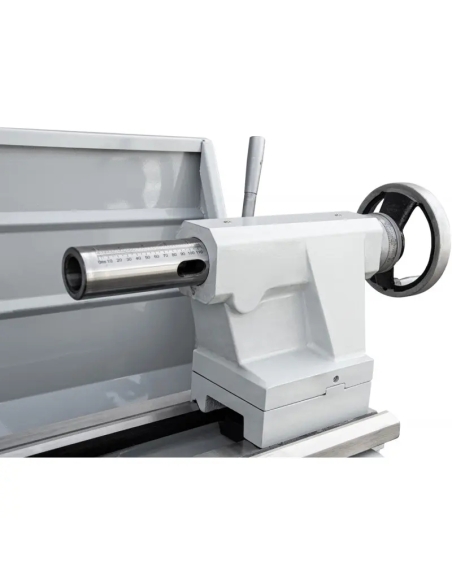

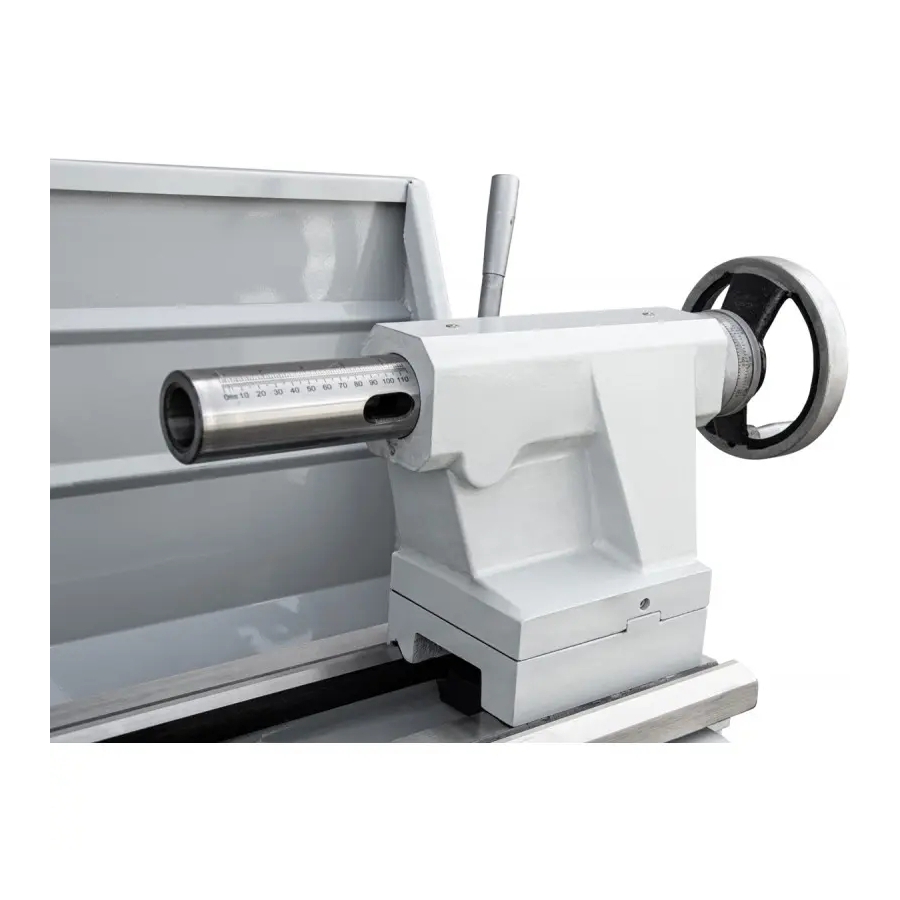

| Diametrul pinolei păpușii mobile | 50 mm |
| Cursa pinolei păpușii mobile | 110 mm |
| Conul pinolei păpușii mobile | MK4 |
| Putere motor S1/S6 | 2,2/2,64 kW / 400 V |
| Putere pompă lichid de răcire S1/S6 | 40/48 W |
| Dimensiuni L/l/H | 1900 x 830 x 1650 mm |
| Greutate aprox. | 790 kg. (±2%) |
Strungul universal pentru metal CORMAK TORNADO 400×1000 este echipat cu o cutie de viteze în 18 trepte și un motor asincron de 2,2 kW la 400 V, cu turație constantă și cuplu maxim, fiind recomandat pentru strunjirea oțelurilor dure și prelucrare mecanică.
Permite strunjirea suprafețelor interioare și exterioare, realizarea conurilor, lustruirea, filetarea metrică și în inci, găurirea și broșarea.
