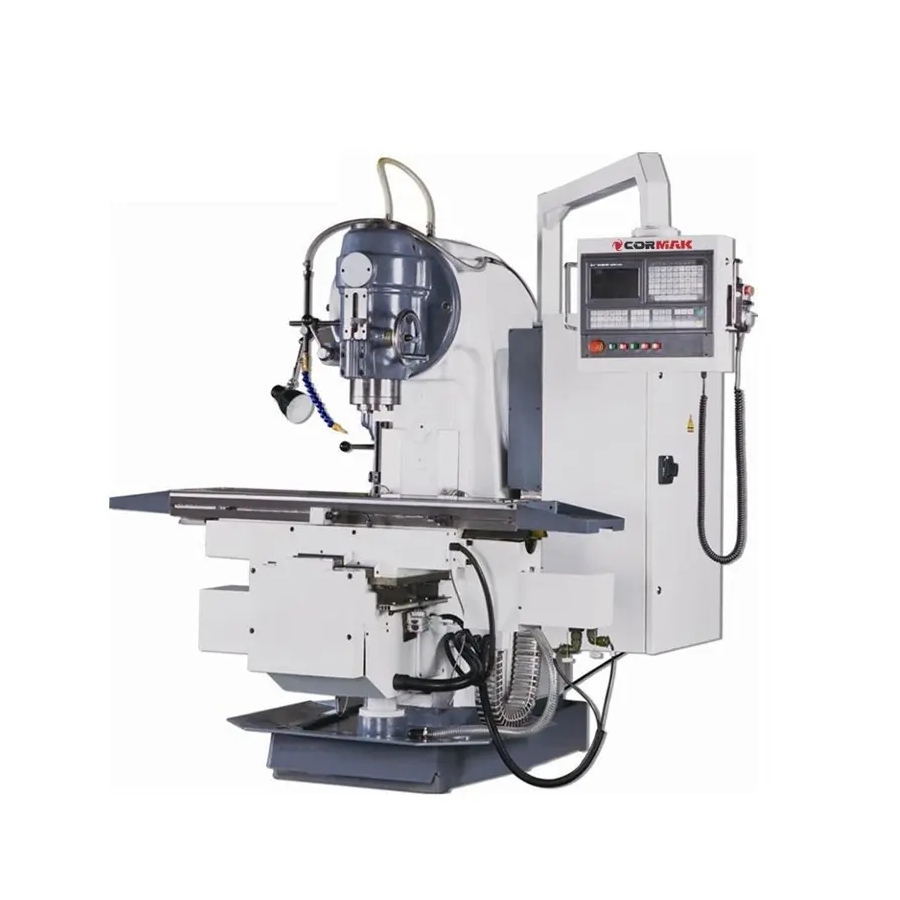

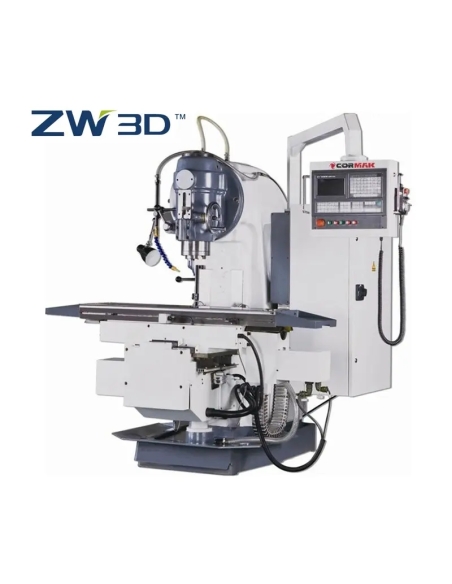

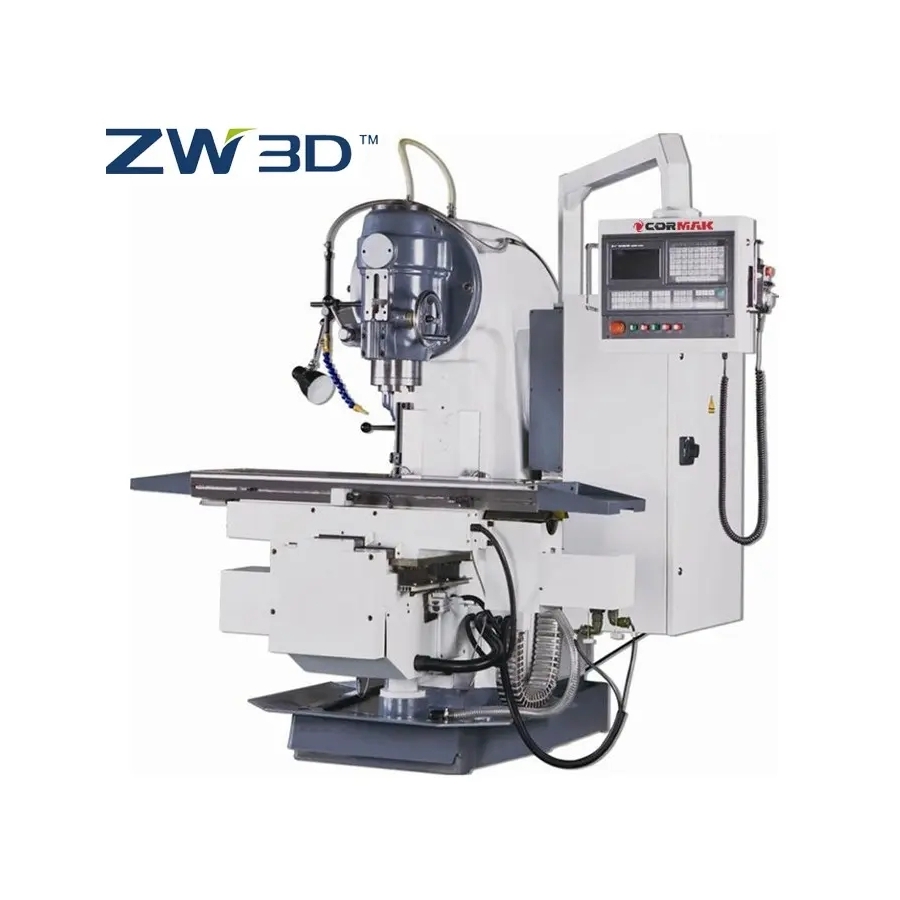

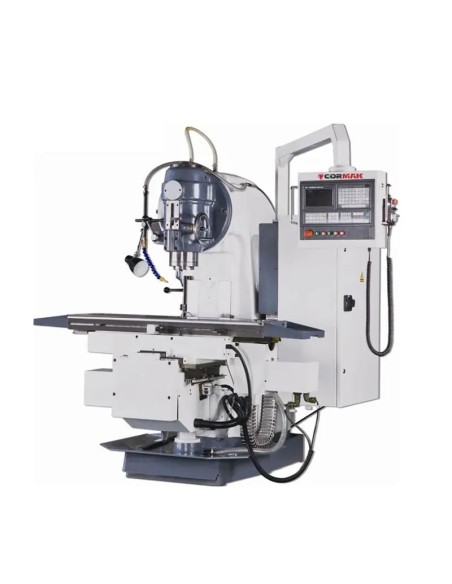

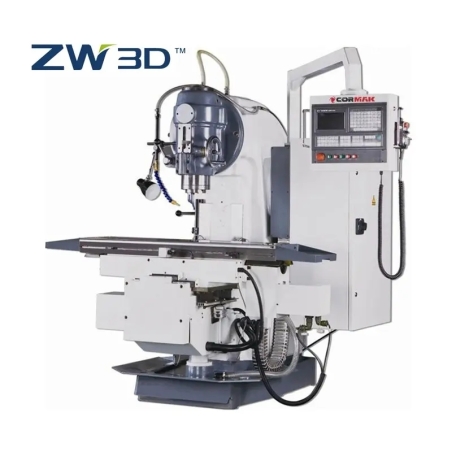

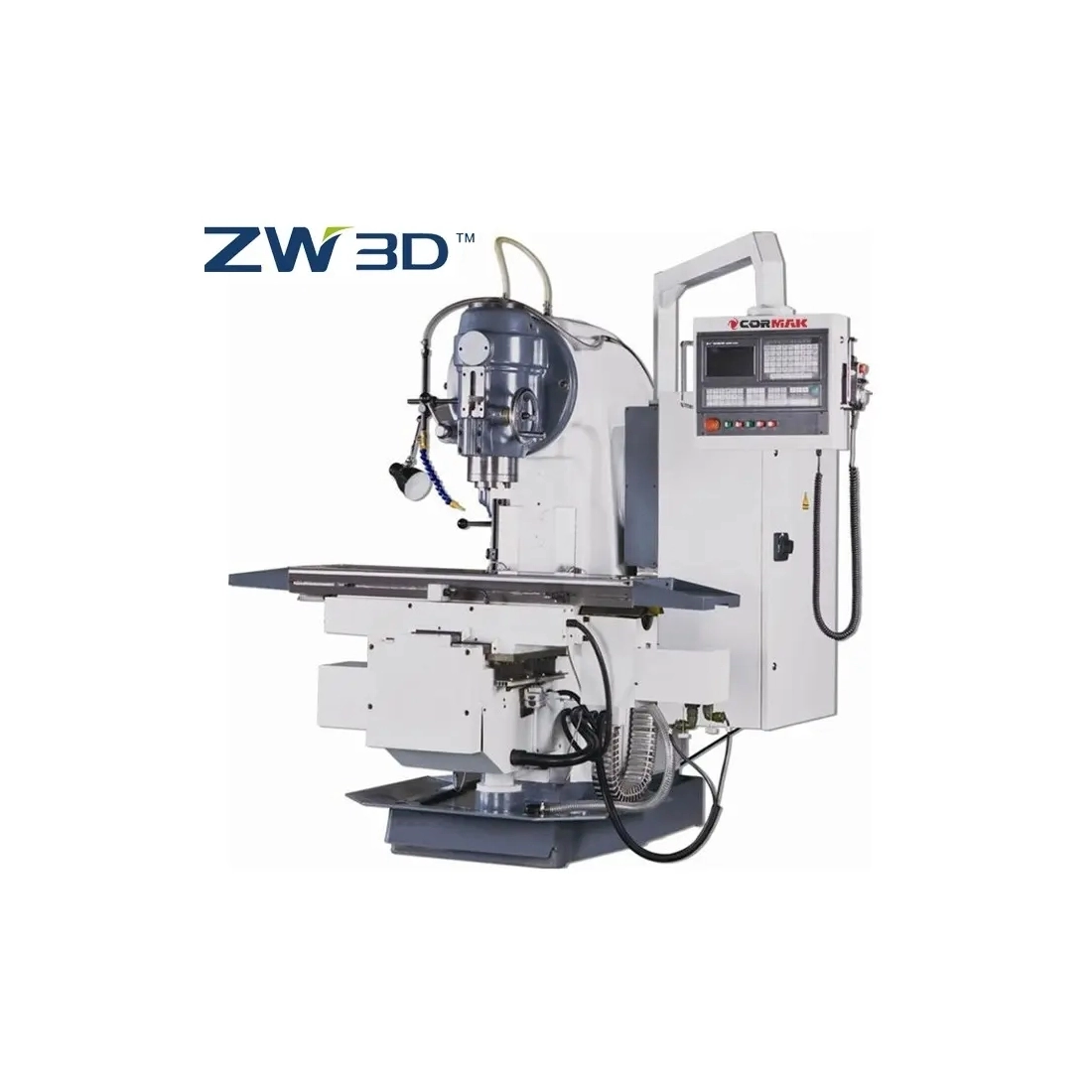

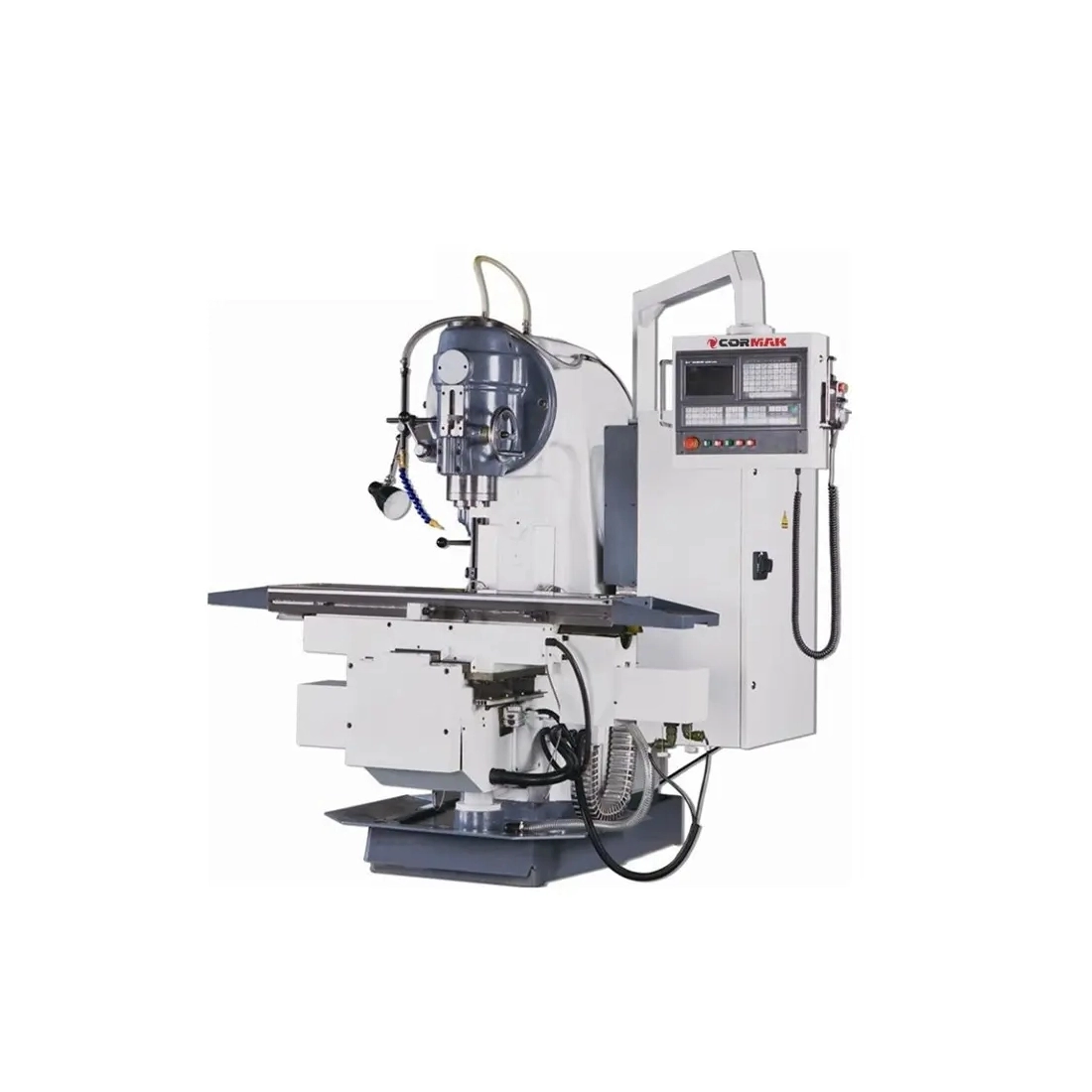

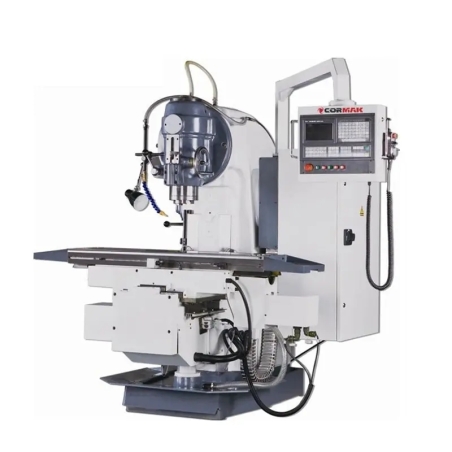

Mașină de frezat CNC CORMAK VM1320 pentru prelucrarea metalului

Freza CNC VM1320 este o mașină avansată, proiectată pentru prelucrarea de precizie a metalului în diverse aplicații industriale. Echipată cu o comandă CNC modernă și o construcție compactă, robustă, această mașină oferă productivitate ridicată, fiabilitate și versatilitate.

Principalele avantaje ale frezei CNC VM1320

Freza CNC VM1320 combină dimensiunile compacte cu tehnologia avansată, oferind avantaje importante în procesele de producție:

• Spațiu de lucru optim: masa de 1320x320 mm, cu sarcina maximă de 320 kg și curse de 800x280x350 mm, permite prelucrarea pieselor de dimensiuni variate.
• Precizie ridicată: acuratețea poziționării și repetabilitatea asigură o calitate excelentă a suprafețelor prelucrate, inclusiv pentru geometrii complexe.
• Arbore eficient: turația arborelui în intervalul 30-1500 rot/min, prinderea ISO50 și motorul de 7.5 kW permit prelucrarea eficientă a materialelor precum oțelul, aluminiul sau aliajele de titan.
• Stabilitate structurală: mașina cu greutatea de 2800 kg reduce vibrațiile și asigură stabilitate în operațiile intense de așchiere.
• Flexibilitate de configurare: opțiunile precum axa a 4-a, răcirea prin arbore și comenzile GSK, Siemens 828D sau Fanuc extind funcționalitatea mașinii.
• Operare intuitivă: comanda CNC modernă oferă programare ușoară și compatibilitate cu sistemele CAD/CAM.
• Eficiență energetică: dimensiunile compacte de 1930x2055x1960 mm și motorul de 7.5 kW contribuie la utilizarea eficientă a energiei.
• Versatilitate în aplicații: mașina poate prelucra o gamă largă de materiale, de la metale ușoare până la aliaje cu duritate ridicată.

Centrul de prelucrare CNC VM1320 este destinat unităților de producție care necesită o mașină de frezat fiabilă și precisă pentru prelucrarea metalului.

Construcția și tehnologia frezei CNC VM1320

Freza CNC VM1320 a fost concepută pentru durabilitate, precizie și utilizare facilă.

Construcție și masă de lucru

Construcția solidă, realizată din materiale de înaltă calitate, oferă rigiditate și amortizare eficientă a vibrațiilor. Masa de lucru de 1320x320 mm, cu sarcina maximă de 320 kg, permite fixarea sigură a pieselor de forme și dimensiuni diferite.

Arbore și acționare

Arborele cu prindere ISO50 și plaja de turație 30-1500 rot/min, acționat de un motor de 7.5 kW, asigură productivitate ridicată la așchiere. Răcirea opțională prin arbore crește eficiența prelucrării și prelungește durata de viață a sculelor.

Ghidaje și acționări

Ghidajele liniare și servomotoarele de precizie asigură mișcări fluide pe axele X, Y și Z, cu curse de 800x280x350 mm și avans de 6-3200 mm/min, reducând erorile de poziționare și oferind o dinamică ridicată de lucru.

Sistem de comandă

Comanda CNC avansată, standard GSK și opțional Siemens 828D sau Fanuc, permite programarea precisă și optimizarea proceselor de prelucrare. Integrarea cu sistemele CAD/CAM facilitează adaptarea la proiecte de producție complexe.

Precizie și productivitate

Freza CNC pentru metal VM1320 oferă precizie ridicată datorită comenzii CNC avansate și construcției robuste. Avansul de 6-3200 mm/min și turația arborelui de 30-1500 rot/min permit optimizarea traiectoriilor sculei, scurtarea timpului de ciclu și creșterea eficienței. Construcția compactă și motorul de 7.5 kW fac mașina potrivită atât pentru producția de serie, cât și pentru realizarea pieselor unicat.

Aplicații ale frezei CNC VM1320

Centrul de frezare VM1320 este utilizat în următoarele domenii industriale:

• Industria auto: producția componentelor precise, precum piesele de motor, transmisiile și carcasele.
• Industria constructoare de mașini: prelucrarea arborilor, corpurilor și elementelor structurale.
• Forme și matrițe: fabricarea formelor de injecție și a matrițelor pentru industria auto și industria materialelor plastice.
• Industria aeronautică: prelucrarea cu precizie ridicată a componentelor din aluminiu, titan și oțel inoxidabil.
• Ateliere de producție: execuția comenzilor unicat și de serie care necesită flexibilitate și acuratețe.

Datorită dimensiunilor compacte și versatilității, centrul de prelucrare CNC este potrivit pentru unitățile de producție mici și medii.

Comenzi CNC – GSK, Siemens Sinumerik 828D și Fanuc

Freza CNC VM1320 poate fi echipată cu sisteme de comandă CNC GSK, Siemens și Fanuc, pentru precizie, performanță și operare ușoară.

GSK – comandă pentru aplicații versatile

Comanda standard GSK oferă:

• Interfață intuitivă: ecran grafic simplu pentru programare și operare facilă.
• Fiabilitate: funcționare stabilă în diferite condiții de atelier.
• Compatibilitate: configurație dedicată mașinilor cu cerințe tehnologice variate.

Siemens Sinumerik 828D – comandă pentru procese solicitante

Sinumerik 828D este o comandă CNC profesională pentru mașini CNC destinate prelucrării metalului, oferind:

• Putere mare de calcul: procesare rapidă a datelor pentru prelucrări dinamice.
• Funcții avansate: cicluri de prelucrare, interpolare și optimizarea traiectoriei sculei.
• Integrare CAD/CAM: compatibilitate cu software-ul de proiectare.

Fanuc – stabilitate și precizie

Fanuc este o comandă CNC pentru mașini-unelte CNC, oferind:

• Stabilitate în funcționare: precizie în producția de serie pe termen lung.
• Funcții avansate: suport pentru operații complexe de așchiere.
• Interfață intuitivă: programare rapidă și utilizare simplă.

Parametri tehnici – VM1320

Echipare standard

• Comandă CNC
• Afișaj digital pentru 3 axe
• Extractor pentru portscula de frezare
• Instalație de iluminare 24V
• Sistem de răcire

Echipare opțională

• Comandă GSK/SIEMENS 828D/Fanuc
• Răcire prin arbore
• Axa a 4-a
• Sondă automată de măsurare a sculei
• Sondă automată de măsurare a piesei
• Carcasă etanșă a mașinii

Siguranță și conformitate

Mașinile CNC CORMAK sunt conforme cu normele europene de siguranță și dețin certificări europene de siguranță.
