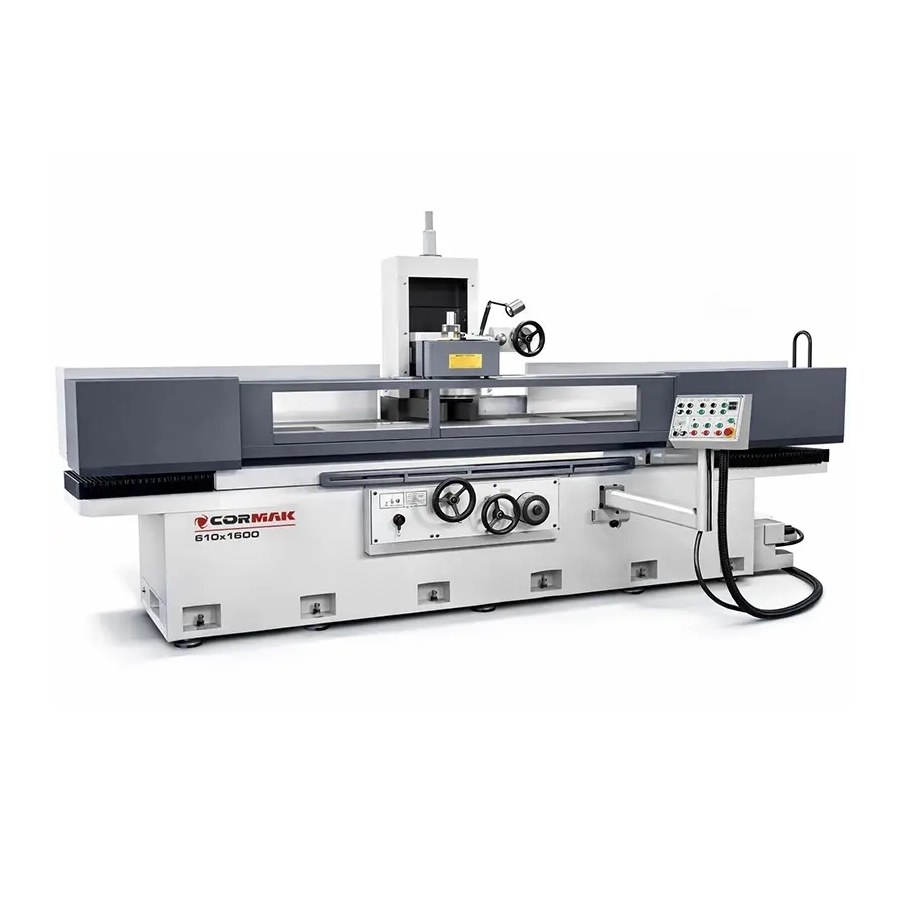

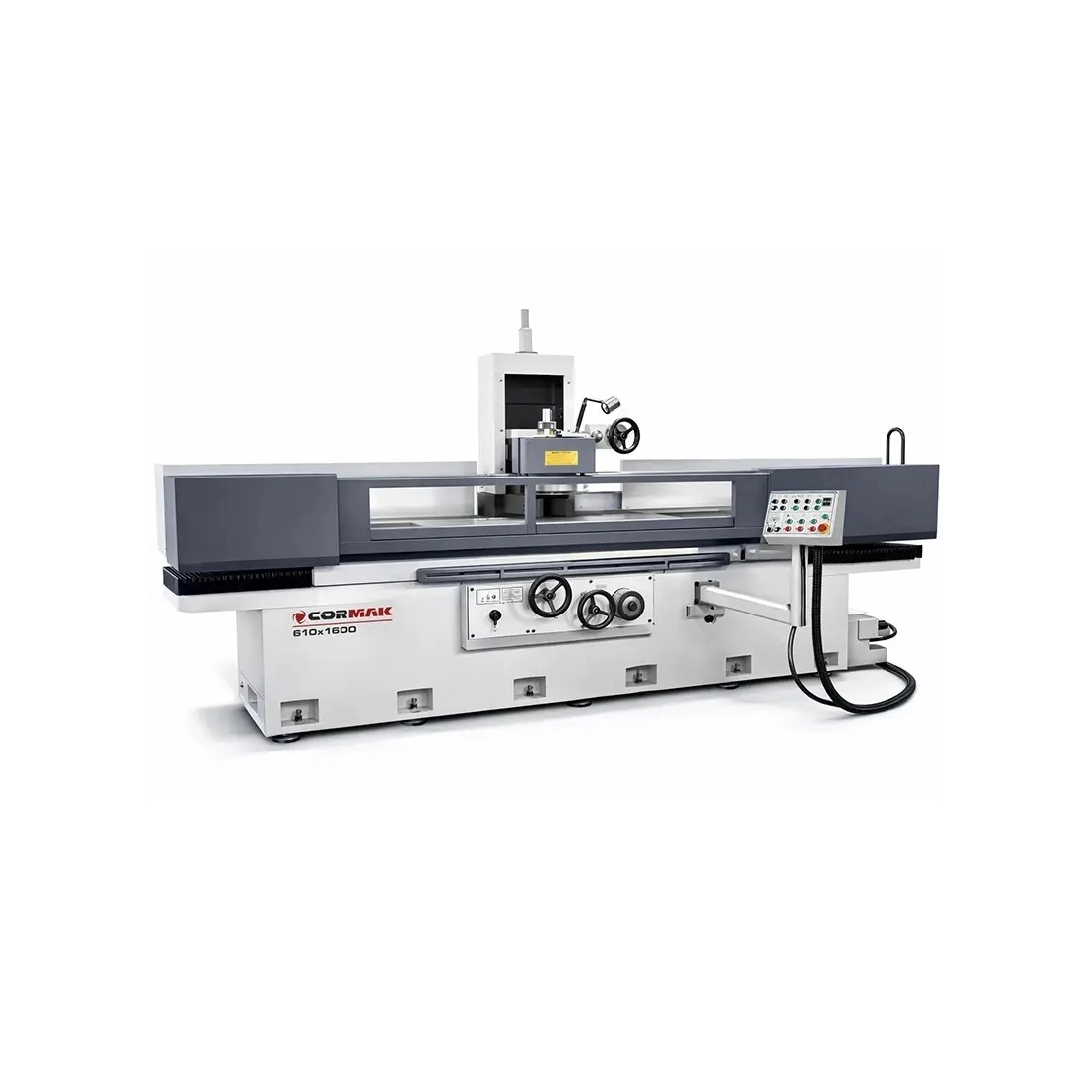

Mașină de rectificat plan CORMAK, 610 × 1600 mm

Mașina de rectificat suprafețe 610x1600 este un echipament avansat, conceput pentru rectificarea de precizie a tuturor suprafețelor și a formelor complexe în industria construcțiilor de mașini. Echipată cu rulmenți japonezi NSK și o ghidare dublă în formă de V, oferă o acuratețe ridicată a prelucrării, păstrând în același timp o construcție robustă. Un avantaj esențial al acestei mașini magnetice de rectificat suprafețe este capacitatea de a lucra cu sarcini mari de până la 1300 kg, ceea ce o face un echipament fiabil în aplicații de producție solicitante.

Avantajele principale ale mașinii

Mașina de rectificat suprafețe 610x1600 se remarcă prin parametri care contribuie direct la eficiența și durabilitatea în utilizarea zilnică. Proiectată cu componente de calitate superioară, precum rulmenții NSK și motorul arborelui ABB, această mașină oferă performanță optimă cu un consum minim de energie. Principalele beneficii rezultate din construcția și specificațiile sale tehnice sunt:

• Ghidare dublă în formă de V: asigură stabilitate și un avans precis al mesei, reducând vibrațiile și crescând precizia prelucrării.
• Rulmenți japonezi NSK: susțin funcționarea îndelungată, reducând frecarea și îmbunătățind cursivitatea mișcării.
• Motor al arborelui ABB: cu putere de 18,5 kW, oferă o turație de 960 rpm, permițând prelucrarea eficientă a materialelor dure.
• Protecția arborelui: arborele este rezistent la apă și etanș la praf, fiind protejat împotriva contaminanților pentru menținerea preciziei ridicate.
• Componente electronice SIEMENS: asigură un control fiabil, reducând riscul de erori și sporind siguranța operării.
• Capacitate maximă de încărcare: 1300 kg, pentru prelucrarea pieselor grele fără compromisuri privind stabilitatea.
• Viteză de deplasare longitudinală: 5-25 m/min, pentru prelucrarea rapidă a suprafețelor mari și creșterea productivității în ciclurile de producție.

Construcție și tehnologie

Mașina de rectificat suprafețe 610x1600 se bazează pe o construcție solidă a batiului, care asigură rigiditate și minimizează vibrațiile în timpul prelucrării. Arborele cu turația de 960 rpm este montat pe rulmenți japonezi NSK, asigurând funcționarea stabilă a discului abraziv cu dimensiunile 500x75x305 mm. Sistemul hidraulic gestionează avansurile longitudinale ale mesei în intervalul 5-25 m/min, în timp ce avansurile automate transversal și vertical permit controlul precis al mișcării. Ghidarea dublă în formă de V asigură un avans exact, iar electronica SIEMENS facilitează controlul. Sistemul integrat de ungere și răcire previne supraîncălzirea, prelungind durata de viață a sculelor. Motoarele, inclusiv motorul hidraulic de 5,5 kW, sunt optimizate pentru durabilitate. Întreaga construcție cântărește 10400 kg, ceea ce evidențiază stabilitatea sa în medii industriale cu regim intens de lucru. Această tehnologie face ca mașina magnetică de rectificat suprafețe să fie potrivită pentru sarcini care necesită fiabilitate pe termen lung.

Precizie și eficiență de lucru

La mașina de rectificat suprafețe 610x1600, precizia rezultă direct din mecanismele avansate de avans și control. Avansul automat transversal în intervalul 1-30 mm și avansul vertical de la 0,005 mm permit obținerea unor toleranțe sub 0,01 mm, esențiale în producția de piese cu cerințe dimensionale ridicate. Productivitatea este susținută de avansul maxim al mesei, cu viteza de până la 0,05-2 m/min pe mișcarea verticală, permițând prelucrarea rapidă a suprafețelor mari fără pierderea acurateței. Discul abraziv la turație optimă asigură îndepărtarea uniformă a materialului, minimizând uzura și îmbunătățind finisajul la Ra sub 0,2 μm. Sistemul de componente SIEMENS reduce erorile manuale, scurtează timpul de setare și crește randamentul în ciclurile de producție. Comparativ cu mașinile standard de rectificat suprafețe, acest model oferă o capacitate de încărcare mai mare, de 1300 kg, ceea ce permite prelucrarea pieselor mai grele fără compromisuri de precizie. Eficiența energetică a motoarelor și construcția solidă contribuie la optimizarea proceselor industriale.

Utilizare

Mașina de rectificat suprafețe 610x1600 este destinată unităților mari de producție specializate în prelucrarea metalelor, precum fabrici de mașini, ateliere de scule și centre de service. Este ideală pentru rectificarea suprafețelor plane ale elementelor mecanice, matrițelor, formelor de injecție și pieselor de precizie care necesită o exactitate dimensională ridicată. În mediile B2B, unde prioritatea este repetabilitatea și productivitatea, această mașină magnetică de rectificat suprafețe susține producția de serie și unicat, prelucrând materiale precum oțelul, fonta sau aluminiul. Utilizarea sa include regenerarea componentelor uzate în industria grea, unde distanța maximă de la masă la arbore, de 820 mm, permite prelucrarea pieselor mai mari. Mașina este recomandată în special companiilor care urmăresc automatizarea proceselor de rectificare, unde avansurile automate reduc dependența de abilitățile operatorului.

Date tehnice

Echipare standard

• Mașină pentru rectificarea tuturor suprafețelor și a formelor complexe.
• Rulmenți japonezi NSK.
• Ghidare dublă în formă de V.
• Componente electronice marca SIEMENS.
• Arbore rezistent la apă și etanș la praf.
• Motor al arborelui ABB.
• Documentație tehnică (DTR) în limba poloneză.
• Declarație CE.

Echipare opțională

• Discuri abrazive suplimentare cu granulații diferite.
• Sistem avansat de filtrare a lichidului de răcire.
• Panou de comandă CNC.
• Set pentru rectificare unghiulară.
