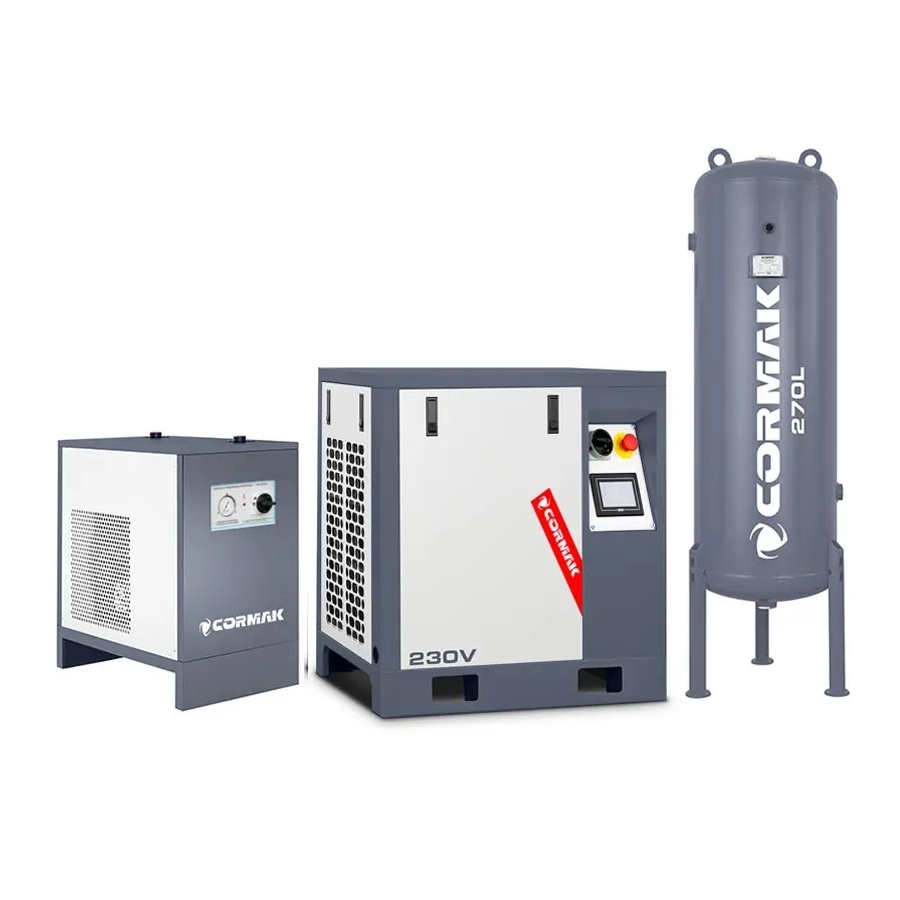

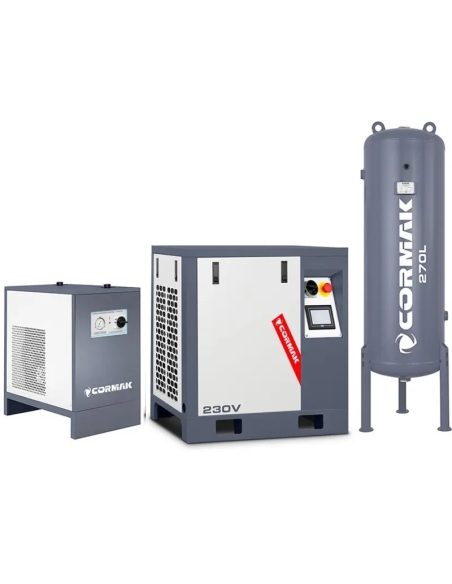

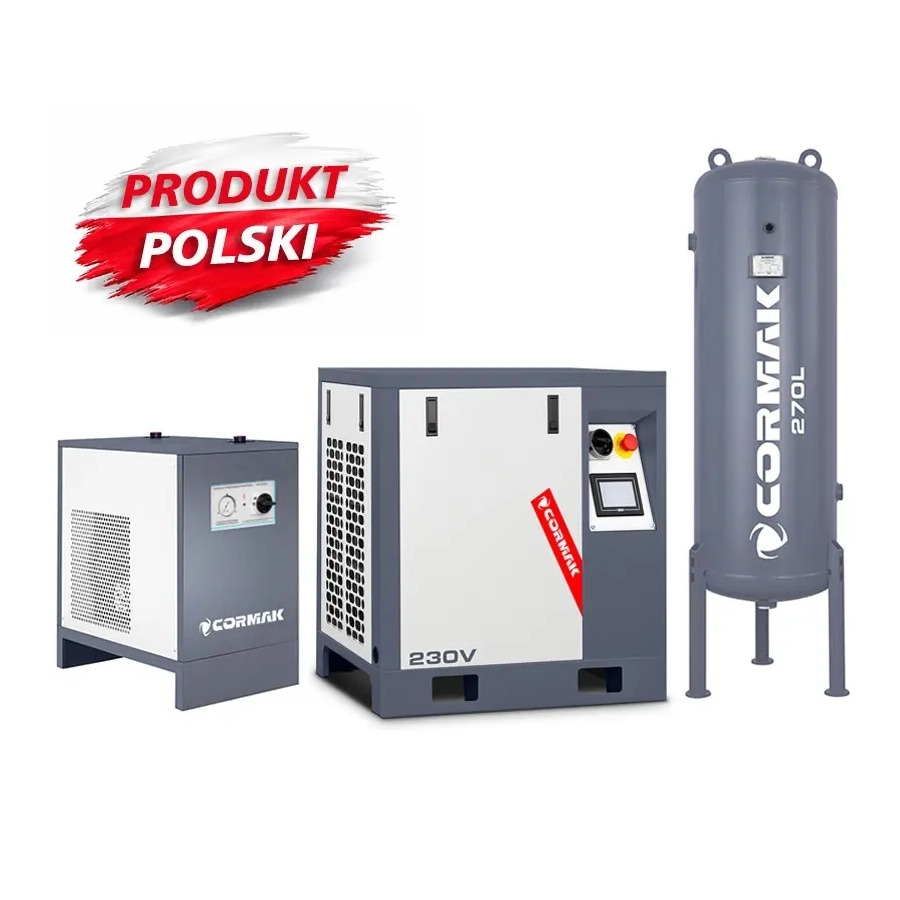

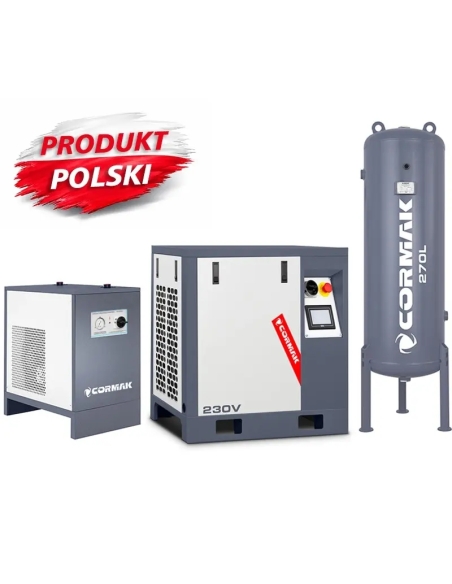

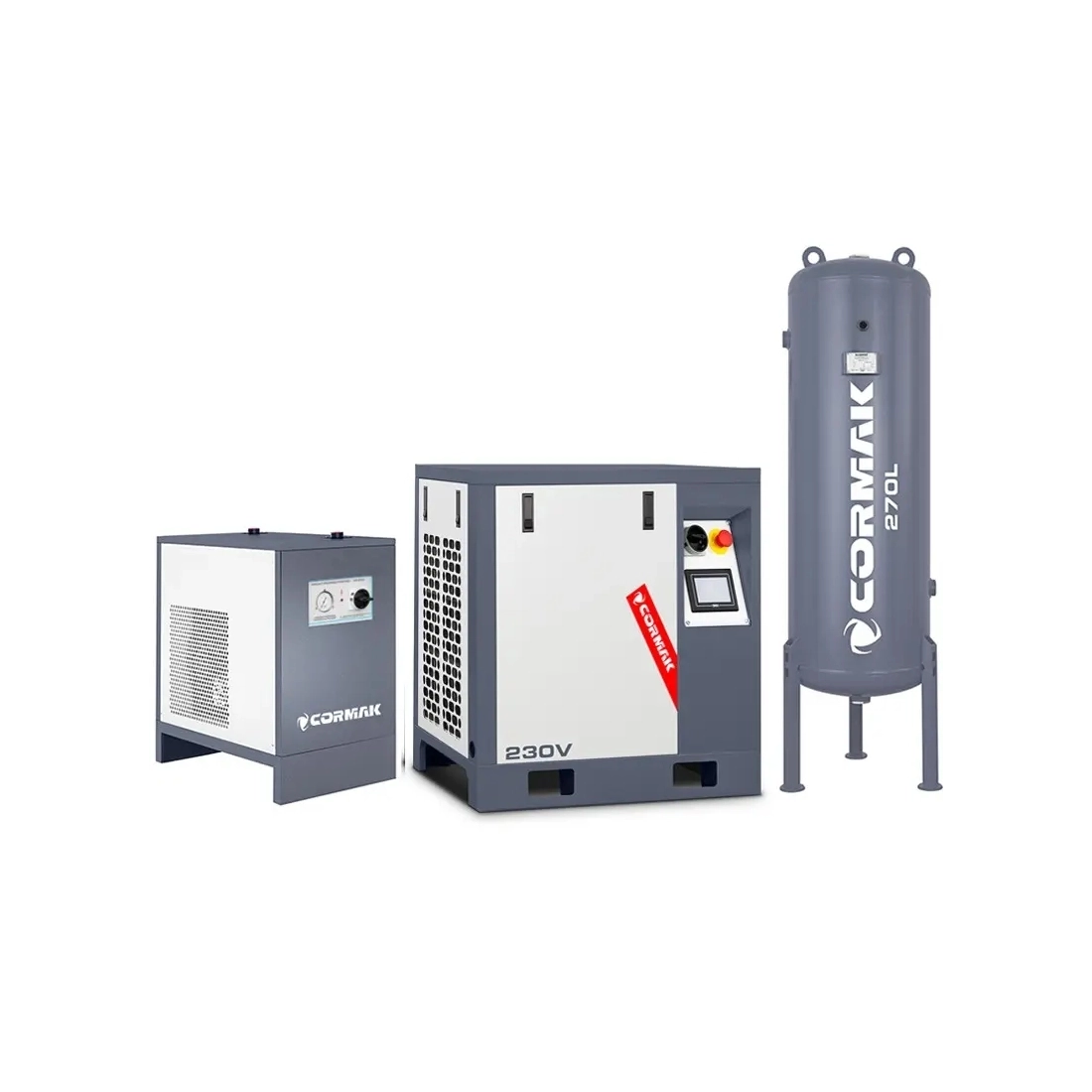

Set compresor CORMAK LUFT 400, 3 kW, 380 l/min, 230 V, cu uscător N10S și butelie verticală de 270 l

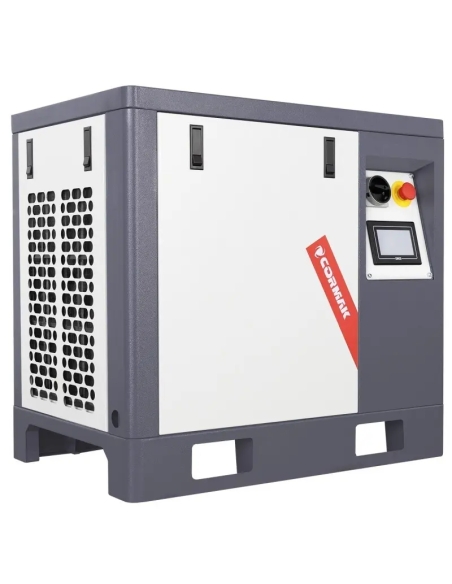

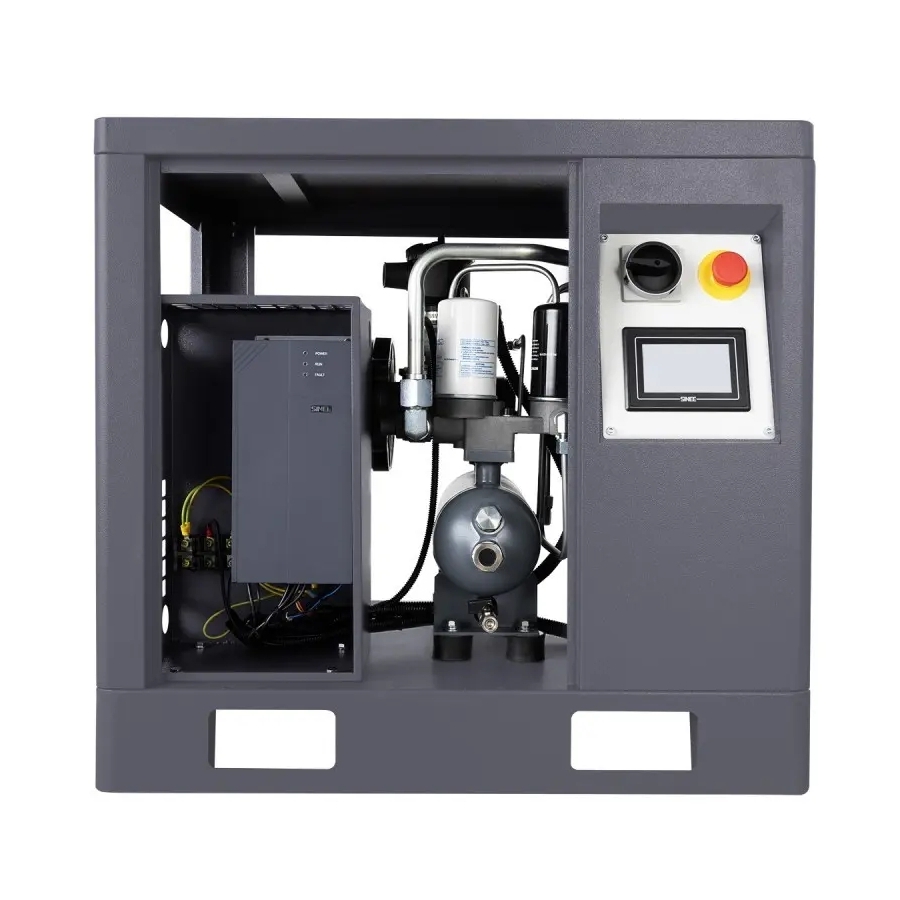

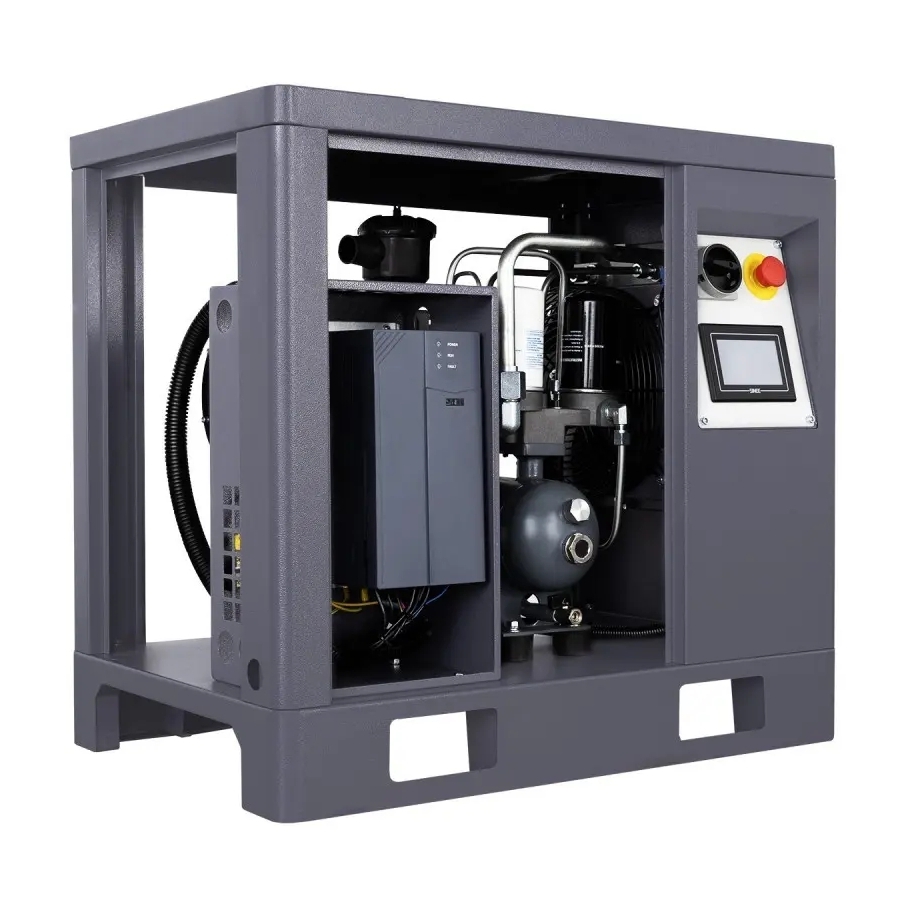

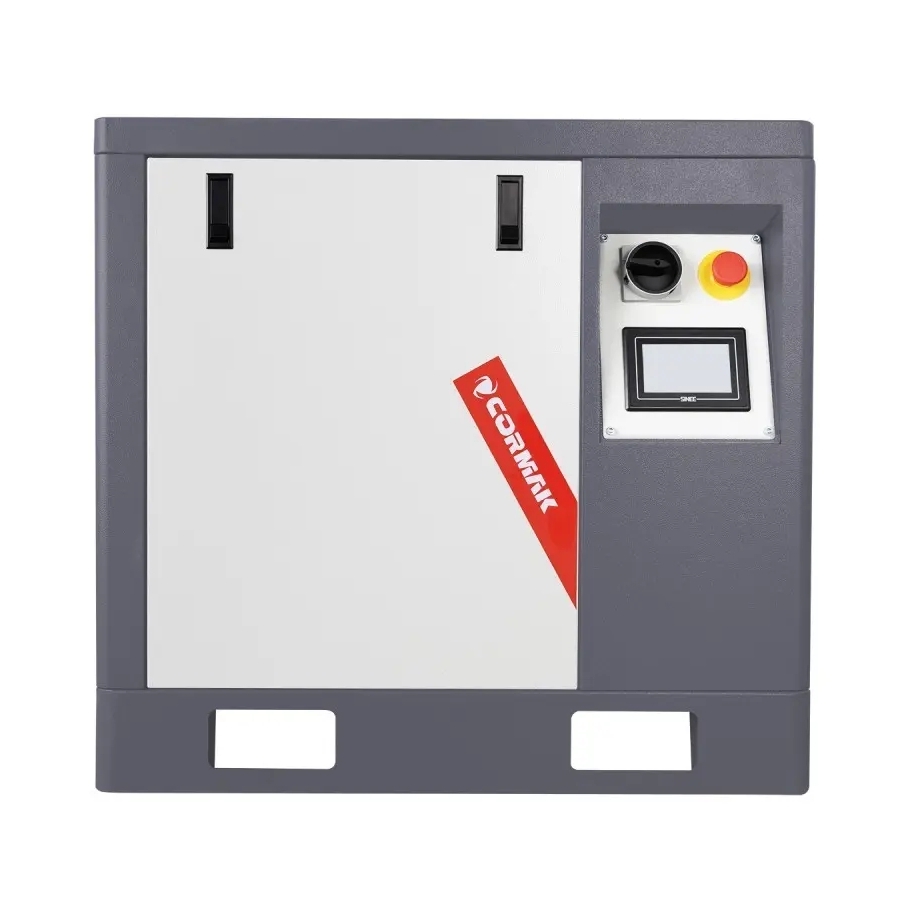

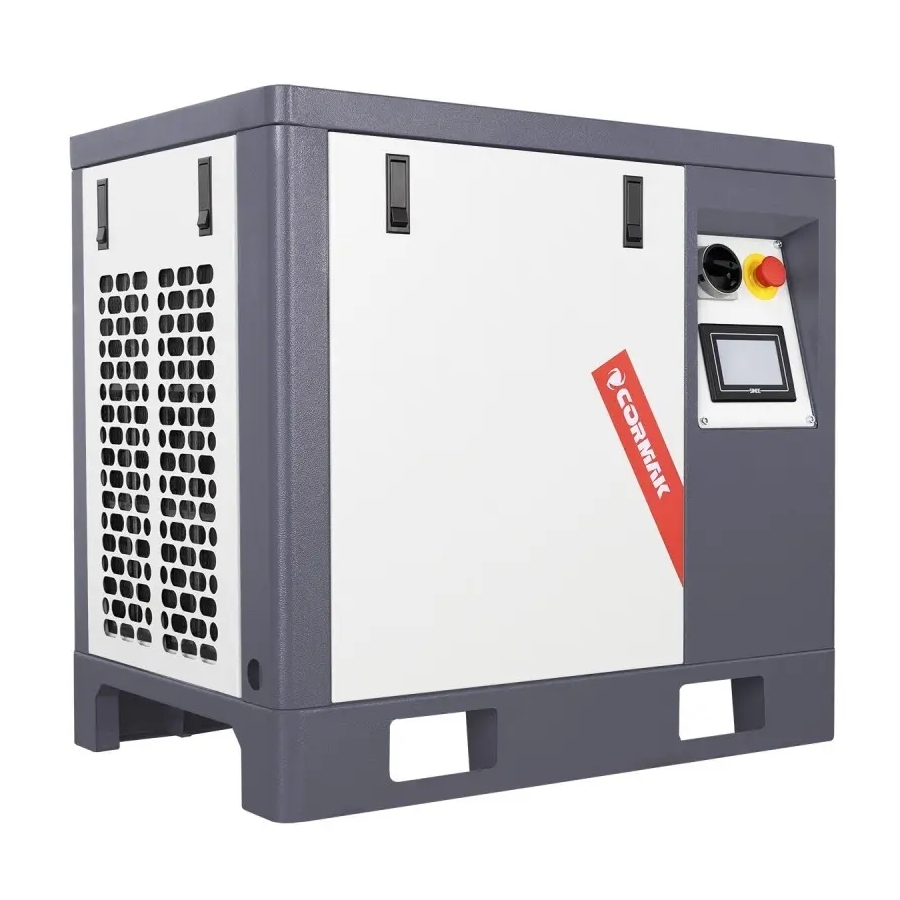

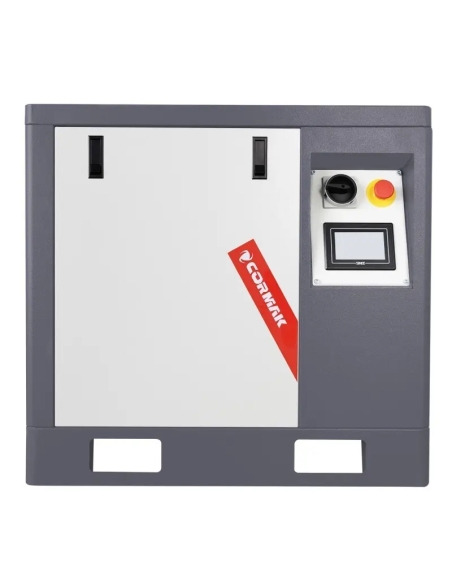

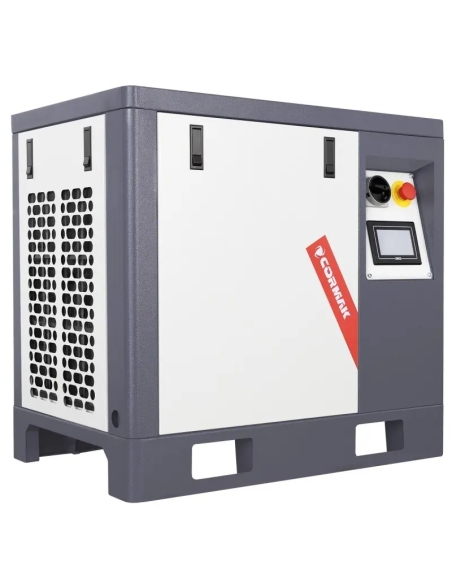

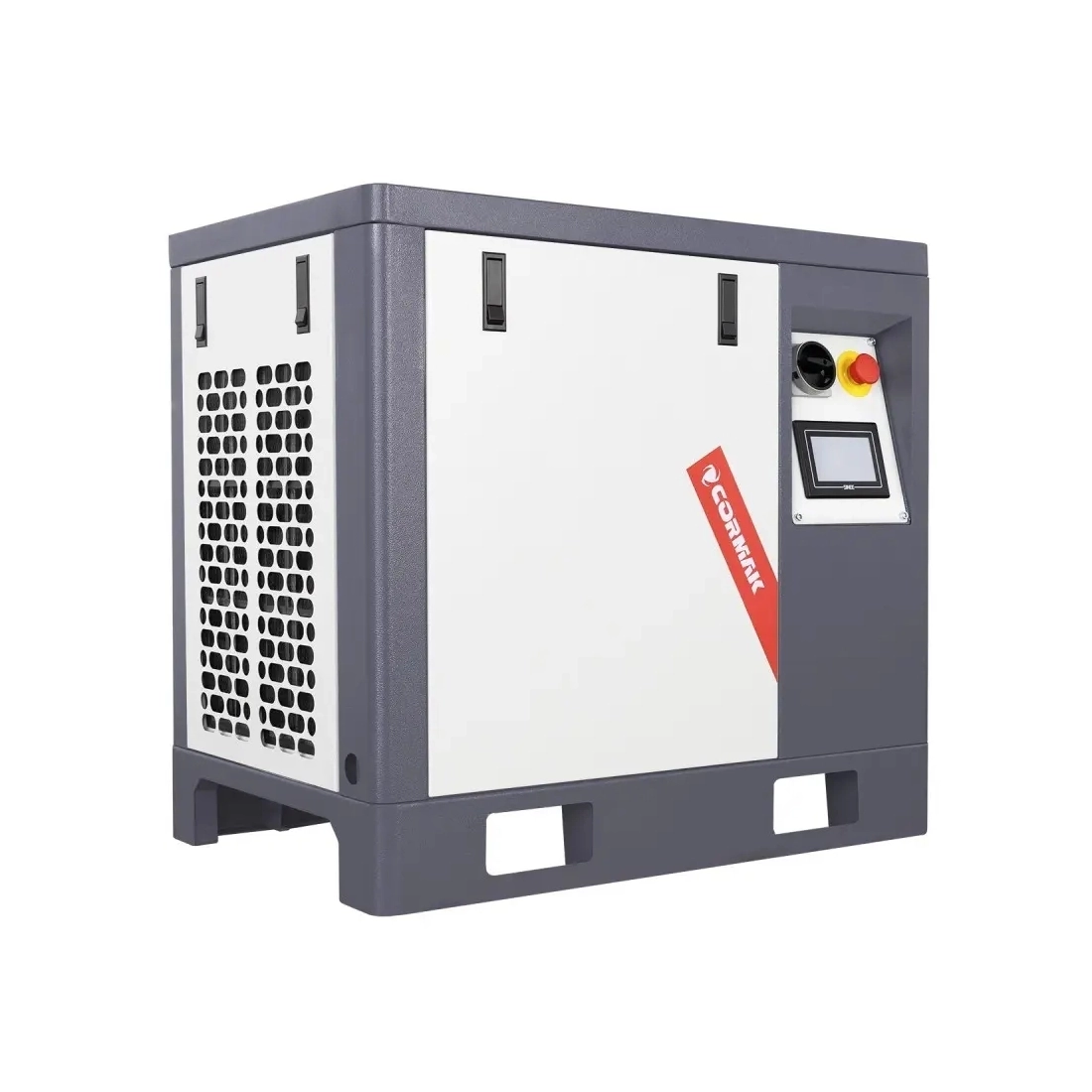

Compresor cu șurub CORMAK LUFT 400

Compresorul cu șurub CORMAK LUFT 400 este potrivit pentru ateliere mai mici, puncte de service și utilizări de tip hobby care necesită alimentare monofazată. Cu o putere de 3,0 kW și o capacitate reală de până la 400 l/min, oferă un debit constant de aer comprimat pentru utilizarea cheilor de impact, pistoalelor de suflare și sculelor pentru vopsitorie.

Modelul este alimentat la 230V/50Hz și este proiectat pentru funcționare continuă, inclusiv în ateliere mici, service-uri de anvelope și activități meșteșugărești. Funcționarea este mai silențioasă și mai stabilă comparativ cu cea a compresoarelor cu piston.

LUFT 400 dispune de un sistem de transmisie cu antrenare directă, care elimină necesitatea reglajelor specifice curelei și reduce vibrațiile. Puterea este transferată direct de la motor către modulul cu șurub.

Presiunea maximă generată este de 10 bar. Controlul parametrilor de lucru este realizat printr-un panou electronic intuitiv din seria MAM, care oferă acces la informațiile esențiale despre funcționarea compresorului.

• Presiune: până la 10 bar.
• Debit: până la 400 l/min.
• Putere: 3,0 kW.
• Alimentare: 230V.

Caracteristicile compresorului cu șurub CORMAK

• Construcție inovatoare: compresorul utilizează o structură robustă și componente moderne, concepute pentru funcționare îndelungată în condiții solicitante.
• Optimizarea eficienței: tehnologia cu invertor și algoritmii inteligenți permit modelului LUFT 400 să adapteze dinamic consumul de energie la necesarul curent de aer comprimat.
• Sistem de antrenare: antrenarea directă reduce solicitările asupra blocului cu șurub și asupra motorului, susținând funcționarea eficientă.
• Funcționare silențioasă: sistemele de amortizare a sunetului și de reducere a vibrațiilor contribuie la un mediu de lucru confortabil.
• Control inteligent: panoul electronic din seria MAM permite monitorizarea parametrilor, planificarea reviziilor și diagnosticarea rapidă.
• Adaptare la aplicație: compresoarele CORMAK pot fi configurate cu sisteme suplimentare de tratare a aerului, în funcție de cerințele instalației.
• Presiune de lucru dinamică: reglarea automată a presiunii adaptează cantitatea de aer comprimat la necesarul curent.
• Eficiență energetică: tehnologiile utilizate reduc pierderile de energie, iar opțiunea de recuperare a căldurii permite valorificarea energiei rezultate în timpul funcționării.

Avantajele motoarelor PM cu magneți permanenți

Motoarele cu magneți permanenți (Permanent Magnet Motors – PM Motors) reprezintă o soluție modernă pentru acționările electrice și oferă avantaje importante față de motoarele inductive tradiționale.

• Eficiență energetică ridicată: motoarele PM nu necesită alimentarea rotorului pentru crearea câmpului magnetic, deoarece acesta este generat de magneții permanenți. Astfel sunt eliminate pierderile de energie din rotor, inclusiv puterea reactivă și pierderile Joule. Eficiența poate depăși cerințele clasei IE4 Super Premium și rămâne ridicată într-o plajă largă de sarcini și turații.
• Factor de putere ridicat: motoarele PM absorb mai puțin curent din rețea pentru aceeași putere utilă, reducând încărcarea instalației electrice și energia reactivă.
• Construcție compactă: câmpul magnetic puternic și constant permite obținerea unei puteri mai mari într-o carcasă mai mică. Motoarele sunt mai ușoare și mai compacte decât motoarele inductive cu putere similară.
• Cuplu constant: motoarele PM pot genera cuplu constant inclusiv la turații joase și reacționează rapid la schimbări. Inerția redusă a rotorului permite variații rapide de viteză și control precis.
• Reglarea vitezei: strategiile de slăbire a câmpului permit funcționarea într-un domeniu larg de turații, cu menținerea unei eficiențe ridicate.
• Fiabilitate crescută: încălzirea redusă, rotorul fără înfășurări și solicitările mecanice mai mici contribuie la o funcționare îndelungată și sigură.

Invertor și convertizor de frecvență

Invertorul, denumit și convertizor de frecvență, este un dispozitiv electronic care permite reglarea lină a turației motorului compresorului în funcție de necesarul curent de aer comprimat.

• Economie de energie: invertorul adaptează producția de aer la consum, astfel încât motorul să funcționeze numai la puterea necesară. Sunt reduse funcționarea în gol și pierderile asociate ciclurilor de pornire și oprire. Economiile pot ajunge la 20–50%, în funcție de profilul de consum.
• Presiune stabilă: reglarea lină a turației menține o presiune aproape constantă în rețeaua de aer, indiferent de fluctuațiile cererii.
• Pornire lină: invertorul reduce curenții de pornire și elimină șocurile specifice pornirii clasice stea-triunghi, protejând rețeaua și componentele compresorului.
• Uzură mecanică redusă: reducerea numărului de porniri și opriri bruște limitează uzura blocului cu șurub, a rulmenților și a motorului.
• Nivel redus de zgomot: când necesarul de aer scade, invertorul reduce turația motorului și, implicit, nivelul de zgomot.
• Adaptare la consum: compresorul poate funcționa eficient atât la sarcini mici, cât și la sarcini mari, fiind potrivit pentru instalațiile cu cerere variabilă de aer comprimat.
• Control și diagnoză: integrarea cu panoul de control permite monitorizarea, diagnosticarea erorilor, controlul de la distanță și planificarea mentenanței.

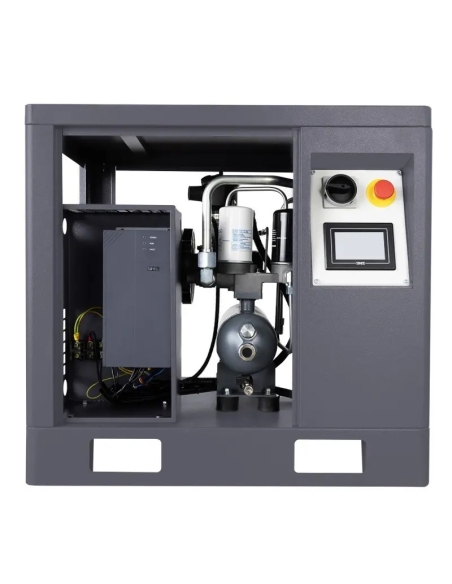

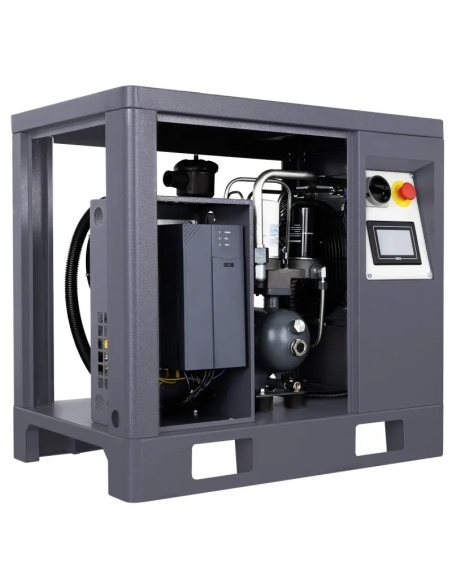

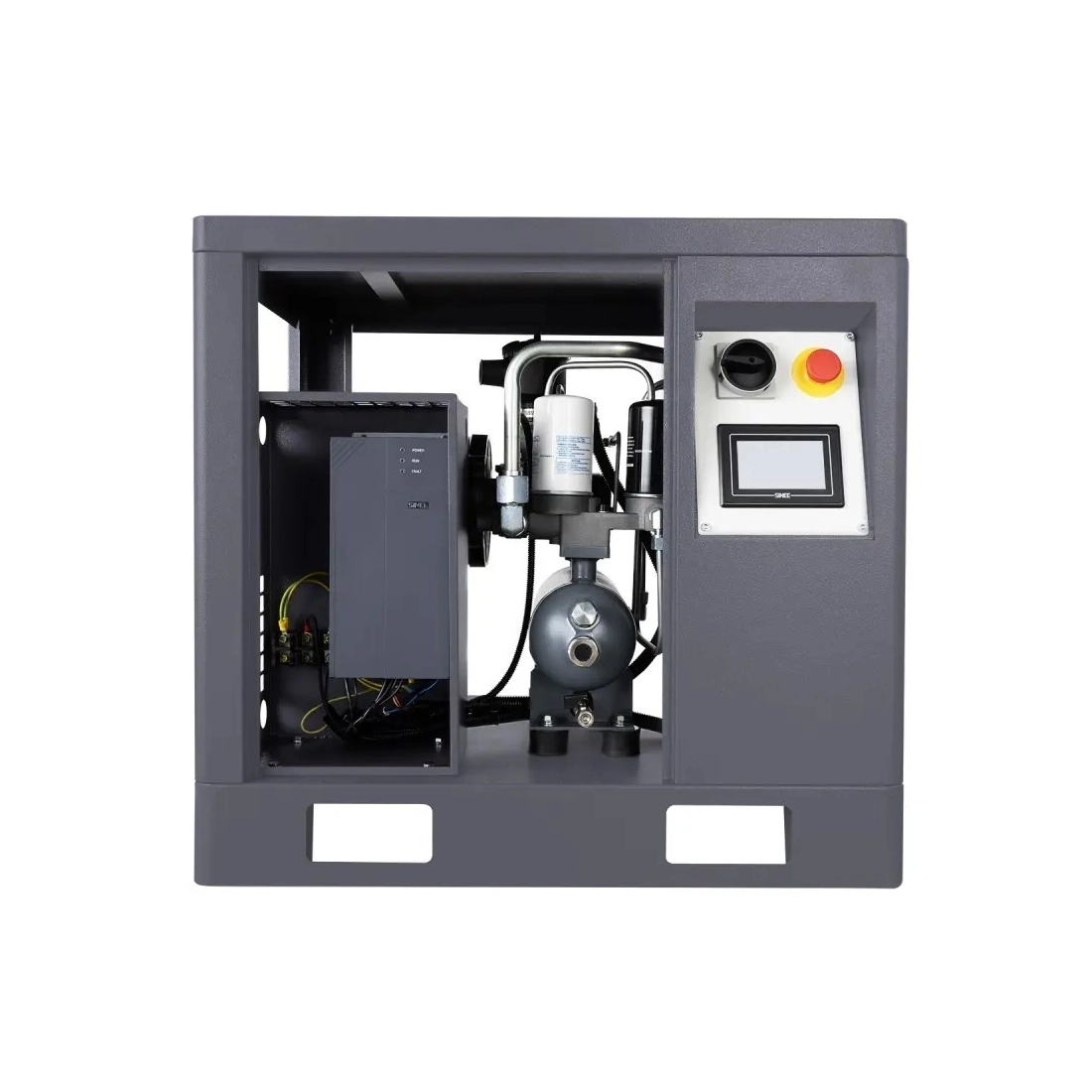

Modulul cu șurub

Compresorul CORMAK LUFT 400 utilizează un modul cu șurub proiectat pentru performanță și funcționare fiabilă, inclusiv în regim intensiv.

• Tehnologie modernă: construcția modulului cu șurub urmărește obținerea unui debit ridicat cu un consum redus de energie.
• Precizie și control: soluțiile tehnice utilizate permit controlul precis al producerii aerului comprimat, menținerea presiunii stabile și funcționarea optimă a instalației pneumatice.
• Durabilitate: construcția solidă și materialele utilizate permit exploatarea în condiții industriale dificile și reduc riscul opririlor neplanificate.

Experiența CORMAK în domeniul compresoarelor și dezvoltarea continuă a soluțiilor tehnice contribuie la eficiența și productivitatea sistemului de aer comprimat.

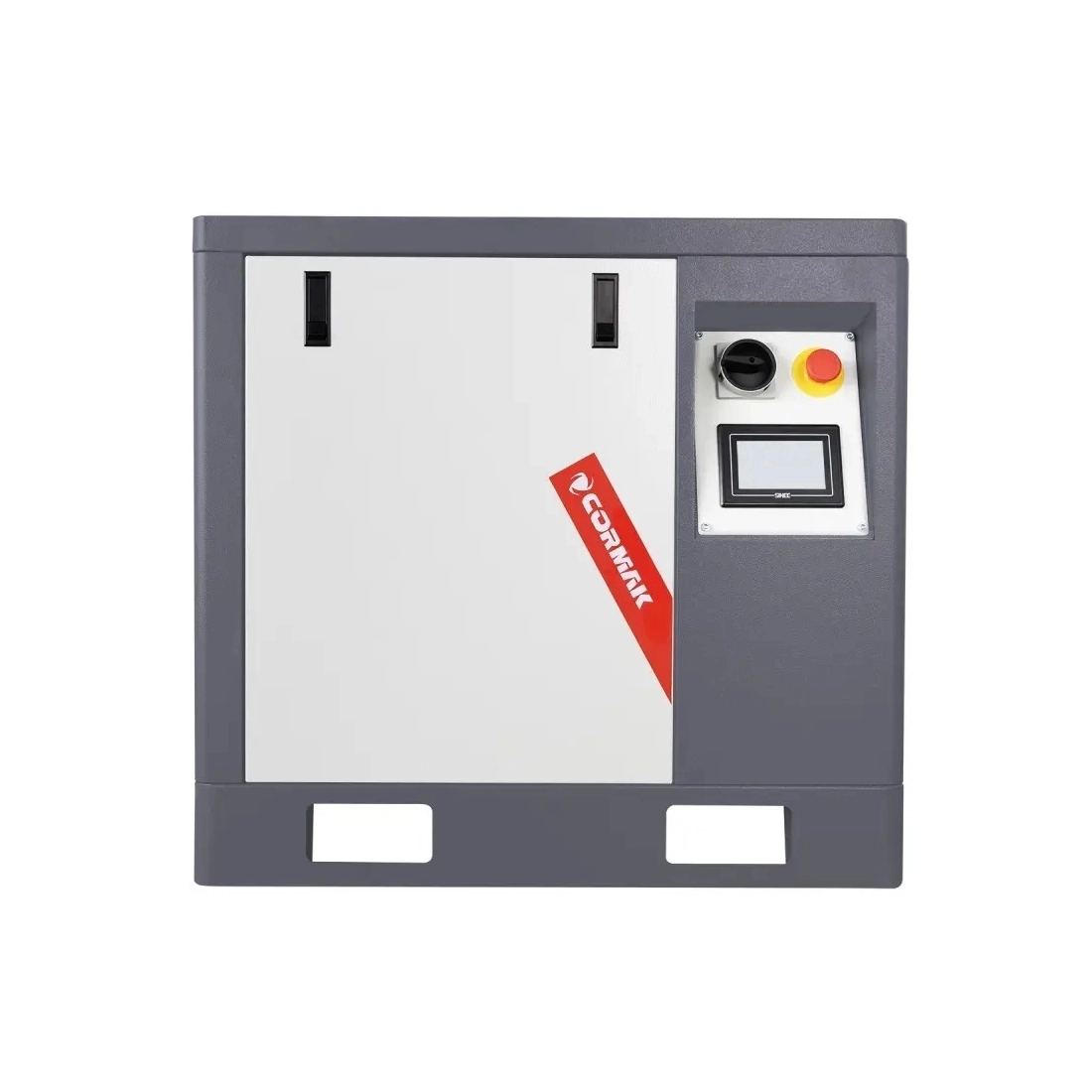

Panou de comandă CORMAK

Compresorul cu șurub CORMAK LUFT 400 este echipat cu un panou de control din seria MAM, conceput pentru administrarea sistemului de aer comprimat, monitorizare în timp real și reacție rapidă la modificarea parametrilor de lucru.

• Monitorizare completă: permite urmărirea permanentă a presiunii, temperaturii și stării de funcționare.
• Modificarea setărilor: interfața intuitivă permite ajustarea parametrilor în funcție de cerințele instalației.
• Notificări imediate: în cazul unei nereguli sau al necesității unei revizii, panoul afișează notificarea corespunzătoare.

Panoul de control permite gestionarea precisă a sistemului de aer comprimat și monitorizarea parametrilor esențiali.

Documentație completă pentru UDT

Setul include documentația necesară pentru înregistrarea compresorului la Urząd Dozoru Technicznego (UDT). Înregistrarea la UDT este obligatorie.

• Declarație de conformitate.
• Certificat pentru rezervor, împreună cu desenul tehnic.
• Certificat pentru supapa de siguranță.
• Manual de utilizare în limba română.

Parametri tehnici – CORMAK LUFT 400

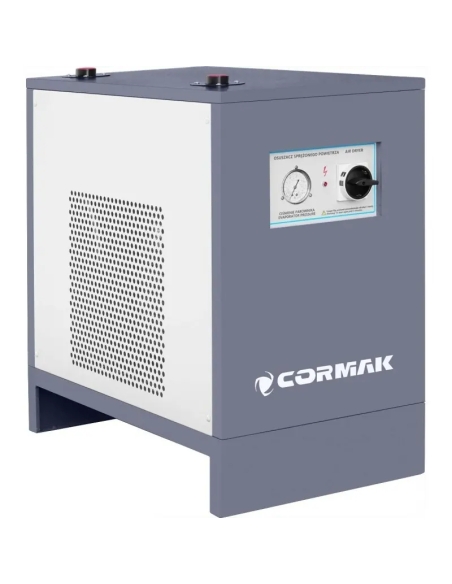

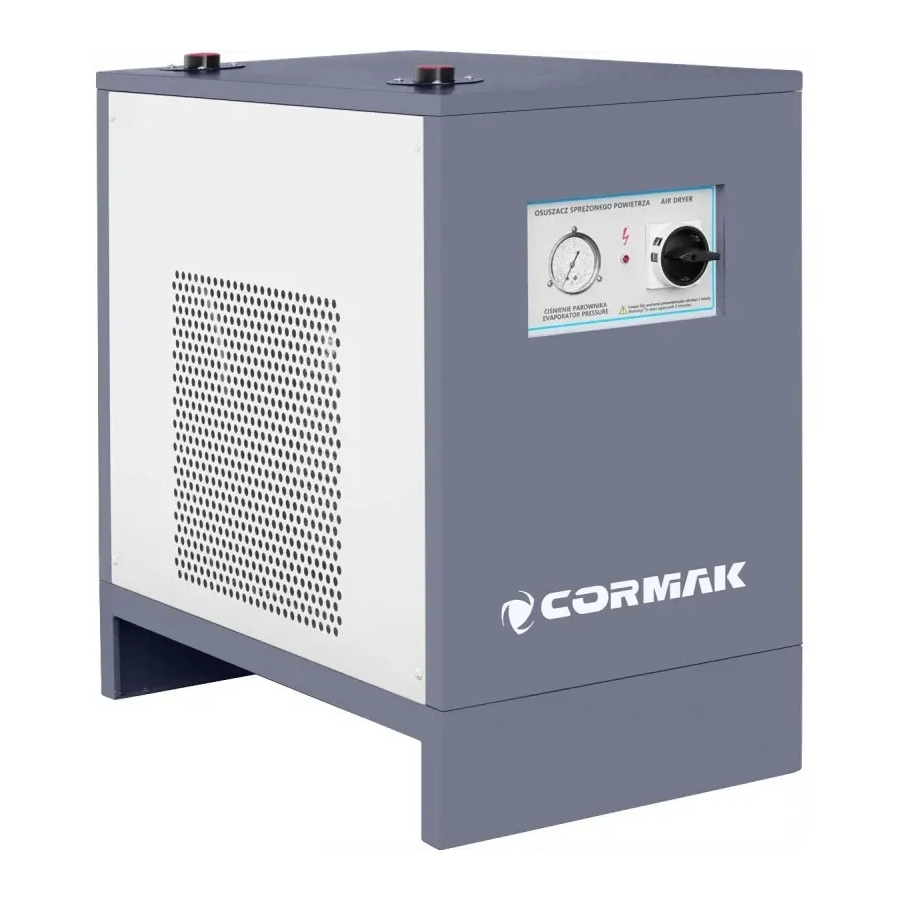

Uscător frigorific pentru aer comprimat IZBERG N10S

Uscătorul de aer comprimat CORMAK este un echipament industrial conceput pentru eliminarea eficientă a umidității, vaporilor de apă și particulelor de ulei din sistemele pneumatice. Tehnologia frigorifică susține funcționarea stabilă a echipamentelor alimentate cu aer comprimat și contribuie la protejarea componentelor instalației.

Avantajele uscătorului de aer comprimat

• Sistem frigorific avansat: procesul în două etape răcește aerul până la punctul de rouă și permite separarea umidității și a particulelor de ulei.
• Presiune de lucru: echipamentul este adaptat instalațiilor de până la 10 bar.
• Debit ridicat: debitul de până la 1500 l/min permite utilizarea în sisteme medii și mai mari de aer comprimat.
• Consum redus: ventilatorul cu turație variabilă limitează puterea absorbită la 0,58 kW.
• Evacuare automată: supapa automată elimină condensul fără intervenția permanentă a operatorului.
• Construcție compactă: dimensiunile permit integrarea în sistemele pneumatice existente.
• Agent frigorific: echipamentul utilizează agent frigorific R134a.

Construcția și tehnologia uscătorului

Uscătorul frigorific a fost proiectat pentru eficiență și durabilitate, iar procesul de tratare a aerului este realizat prin mai multe componente funcționale.

• Schimbător aer-aer: în prima etapă, aerul de intrare trece prin schimbătorul de căldură și este prerăcit de aerul mai rece care părăsește evaporatorul. Fluxul în contracurent permite recuperarea căldurii și crește eficiența energetică a sistemului.
• Evaporator frigorific: în etapa a doua, aerul comprimat ajunge în evaporator și este răcit până la temperatura punctului de rouă de 3°C, determinând condensarea vaporilor de apă și a particulelor de ulei.
• Separator de condens: după răcire, amestecul de gaz și condens intră în separator, unde condensul este separat și evacuat automat în exteriorul echipamentului.
• Reglarea ventilatorului: ventilatorul cu turație variabilă adaptează intensitatea răcirii la necesarul real, reducând consumul de energie și solicitarea componentelor.

Precizie și eficiență în exploatare

Tehnologia frigorifică permite uscătorului CORMAK să elimine apa și uleiul din aerul comprimat, protejând instalațiile împotriva coroziunii, blocării cilindrilor și deteriorării sculelor pneumatice. Temperatura constantă a punctului de rouă contribuie la menținerea uniformă a calității aerului.

Aplicațiile uscătorului

Uscătorul de aer pentru compresor CORMAK poate fi utilizat în domenii în care curățenia și uscarea aerului sunt importante pentru funcționarea mașinilor și echipamentelor.

• Ateliere mecanice.
• Unități de producție.
• Industria alimentară, după utilizarea filtrelor conforme cerințelor de igienă.
• Industria electronică.
• Automatizări industriale.
• Sisteme și cabine de vopsire.
• Echipamente CNC cu acționare pneumatică.

Echiparea uscătorului

• Supapă automată: evacuarea automată a condensului.
• Separator integrat: separarea apei și a uleiului.
• Ventilator variabil: adaptarea automată la condițiile de lucru.
• Control electronic: menținerea stabilității parametrilor.
• Carcasă compactă: construcție durabilă, rezistentă la condiții industriale.

Parametri tehnici – uscător IZBERG N10S

Tratarea aerului comprimat

Uscătorul frigorific de aer comprimat CORMAK contribuie la stabilitatea sistemului pneumatic și la protejarea utilajelor împotriva umidității, coroziunii și defecțiunilor asociate aerului comprimat netratat.

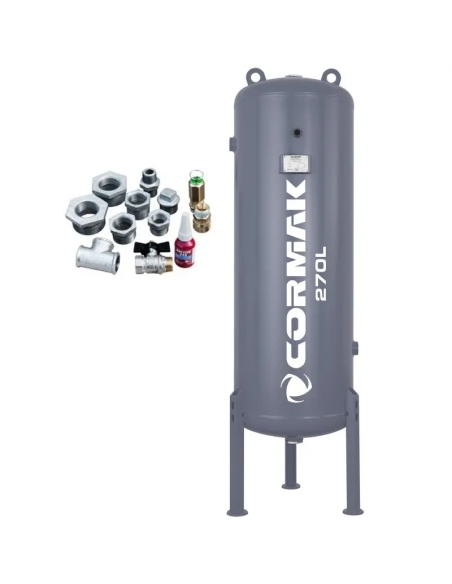

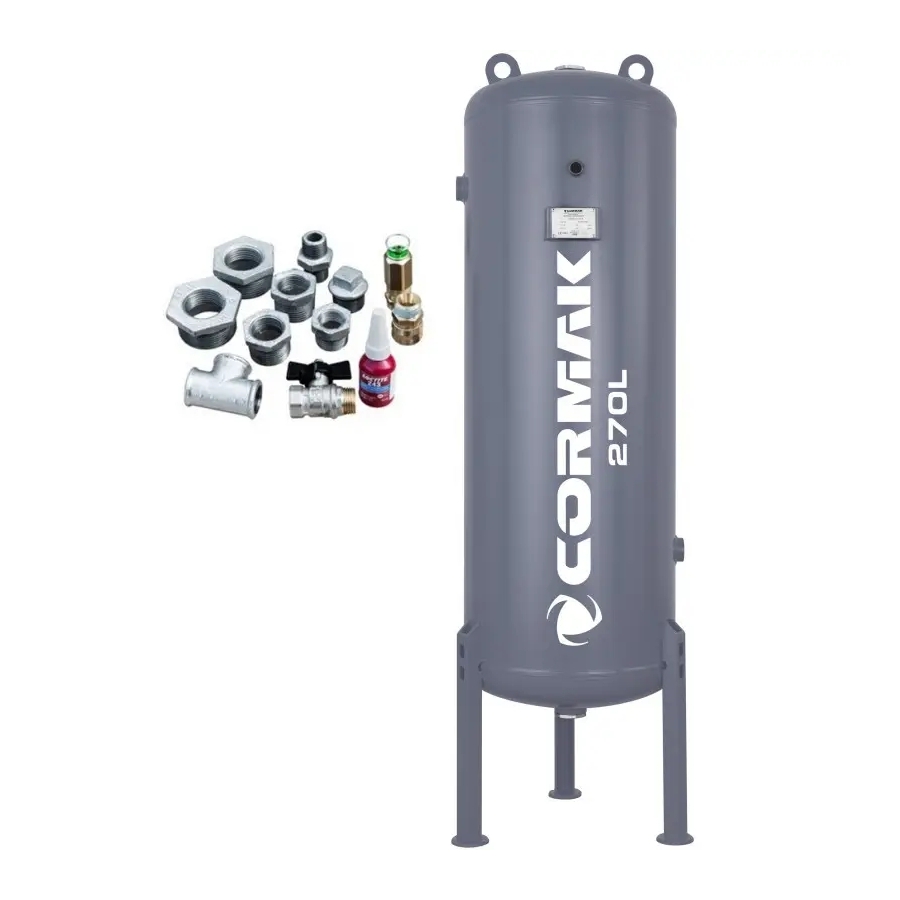

Rezervor vertical pentru aer comprimat CORMAK 270 L

Rezervorul de presiune CORMAK are capacitatea de 270 litri și presiunea de lucru de 11 bar. Este destinat stocării aerului comprimat în unități industriale, ateliere și instalații pneumatice. Construcția din oțel, conformitatea cu directivele Uniunii Europene și certificarea UDT permit integrarea rezervorului în sisteme de aer comprimat.

Rezervorul poate funcționa ca rezervă de aer sau ca element pentru stabilizarea parametrilor de lucru ai compresorului.

Avantajele rezervorului CORMAK 270 L

• Construcție pentru presiune: rezervorul este realizat din oțel cu grosimea de 4 mm, rezistent la presiune și coroziune.
• Certificare și marcaj: certificare UDT și marcaj CE, conform standardelor europene de siguranță și calitate.
• Presiune de lucru: 11 bar, pentru utilizarea în sisteme pneumatice cu cerințe diferite.
• Capacitate: 270 litri, pentru alimentarea stabilă a instalației pneumatice și reducerea frecvenței pornirii compresorului.
• Racorduri multiple: până la 5 conexiuni cu diametre 1.1/4", 2",1/2".
• Protecție anticorozivă: strat de vopsea anticorozivă aplicat la interior și exterior.

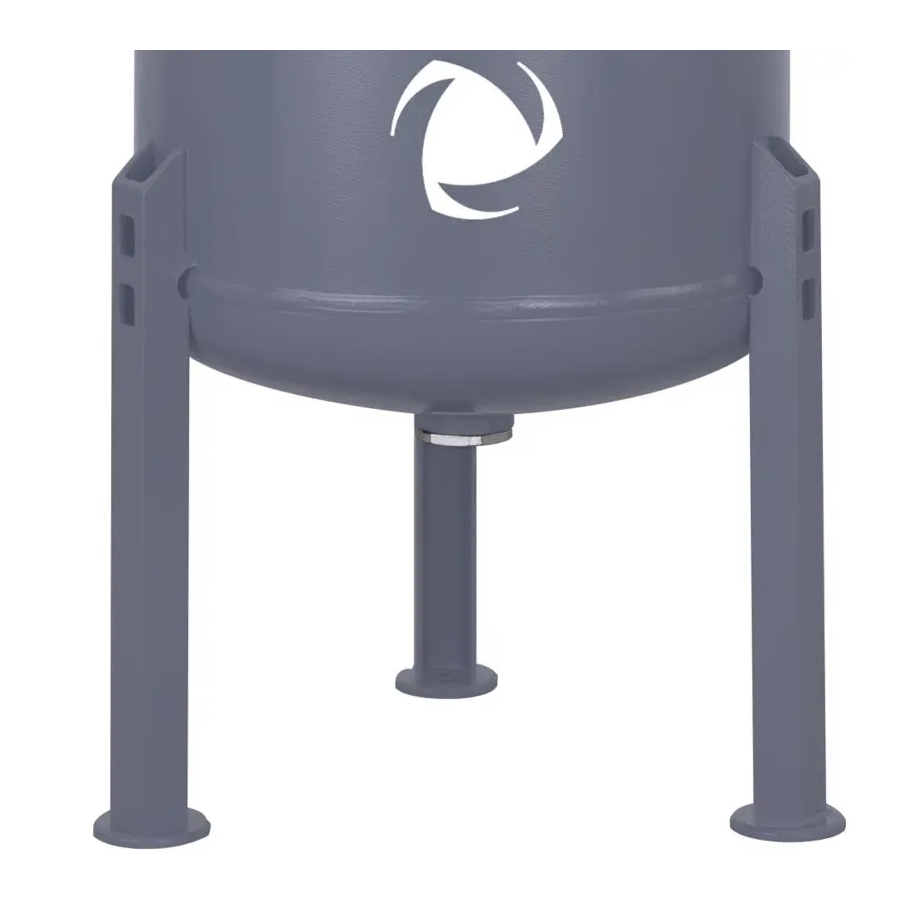

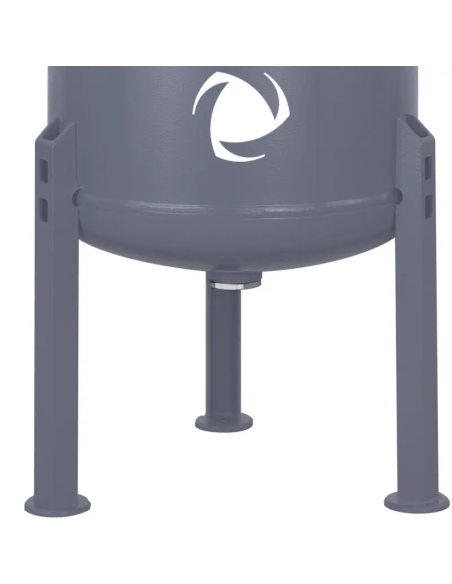

• Montaj vertical: construcția verticală reduce spațiul necesar instalării în atelier sau hală.

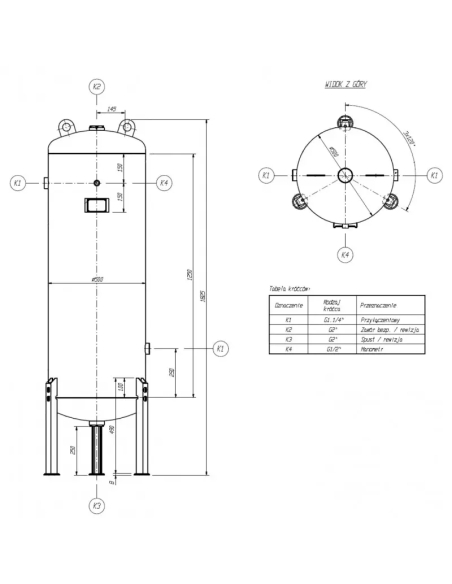

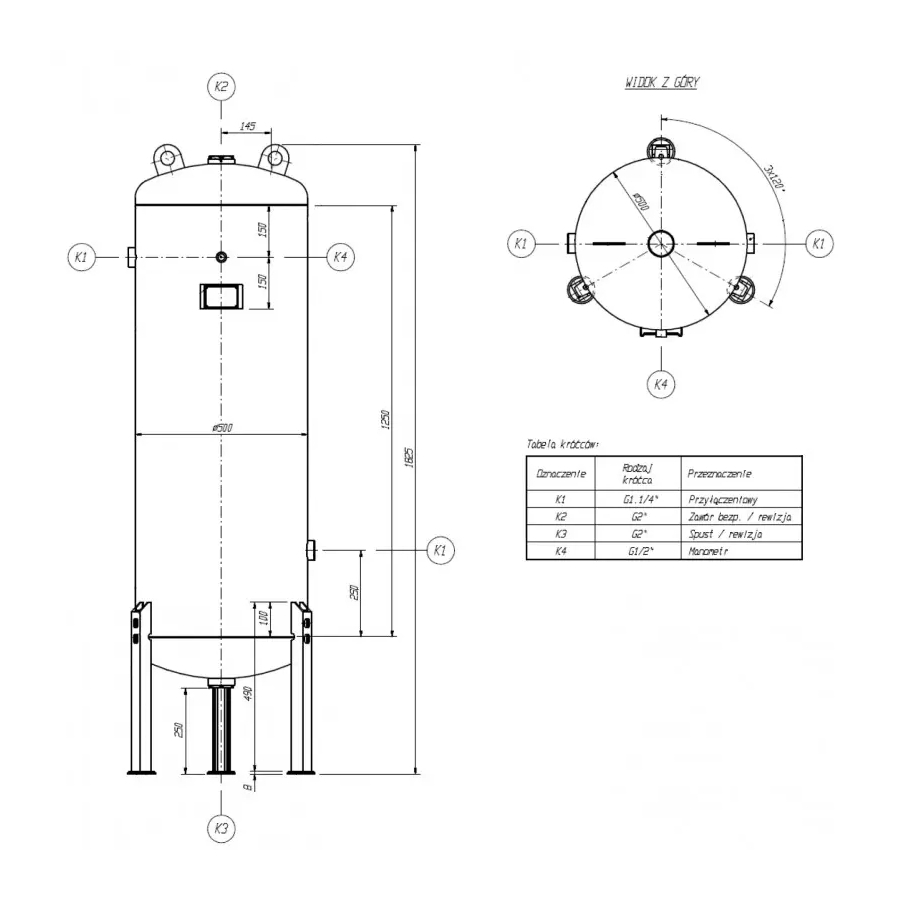

Construcția rezervorului

Rezervorul pentru aer comprimat este proiectat pentru utilizare intensă în medii industriale. Corpul din oțel structural, cu grosimea peretelui de 4 mm, este conceput pentru presiuni de până la 11 bar. Sudurile sunt supuse controlului calității, iar suprafețele sunt protejate cu vopsea anticorozivă rezistentă la factori chimici și atmosferici.

Rezervorul este echipat cu o plăcuță de identificare cu simbolul CE și numărul organismului notificat UDT. Setul include documentație tehnică, pașaport și certificate de materiale.

Stabilizarea presiunii

Capacitatea de 270 litri permite rezervorului să funcționeze ca buffer de aer și să stabilizeze presiunea în sistemul pneumatic. Reducerea numărului de cicluri de pornire și oprire contribuie la funcționarea uniformă a echipamentelor și limitează solicitarea compresorului.

Rezervorul reduce căderile de presiune și ajută la prevenirea suprasarcinilor din sistemul pneumatic. Construcția verticală permite instalarea în spații limitate.

Aplicațiile rezervorului

Rezervorul de presiune CORMAK poate fi utilizat în sectoare industriale, ateliere auto, fabrici, companii de construcții și instalații centrale de aer comprimat.

• Butelie pentru compresor: stocarea aerului comprimat în sisteme pneumatice.
• Rezervor pentru compresor: buffer de presiune care reduce frecvența de funcționare a compresorului.
• Rezervor de aer: alimentarea continuă a mașinilor și echipamentelor pneumatice.
• Automatizări și vopsitorie: integrarea în instalații de automatizare industrială și vopsitorie.
• Comandă pneumatică: utilizarea drept componentă a sistemelor de comandă pneumatică.

Echiparea standard a rezervorului

• Orificii de conectare: 5 buc. – diametre 1.1/4", 2",1/2".
• Plăcuță de identificare: prevăzută cu simbol CE.
• Identificare UDT: număr al organismului notificat UDT.
• Documentație tehnică: documentație completă și pașaport de presiune.
• Acoperire anticorozivă: protecție interioară și exterioară.

Accesorii pentru rezervor

• 1 dop ½".
• Manometru + reducție la 1/2|".
• Teu ½".
• Intrare–ieșire 1/1,4-3/4".
• Supapă de purjare a apei ½".

Atenție: supapa de siguranță nu este inclusă în setul de accesorii.
