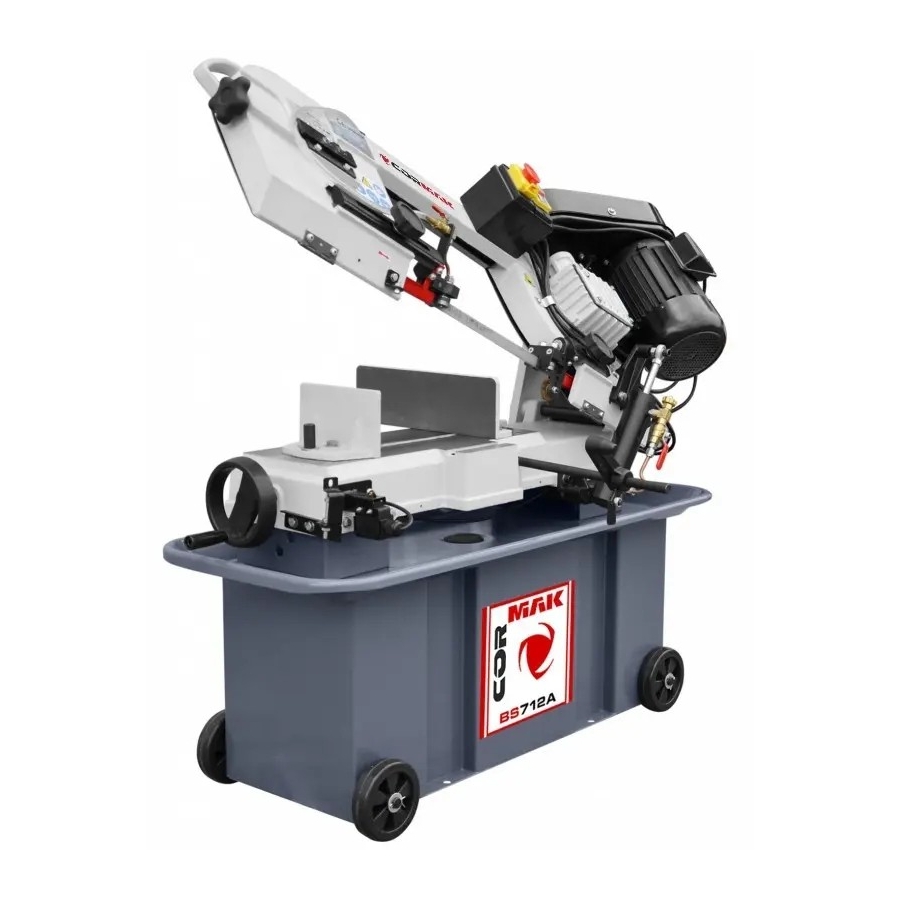

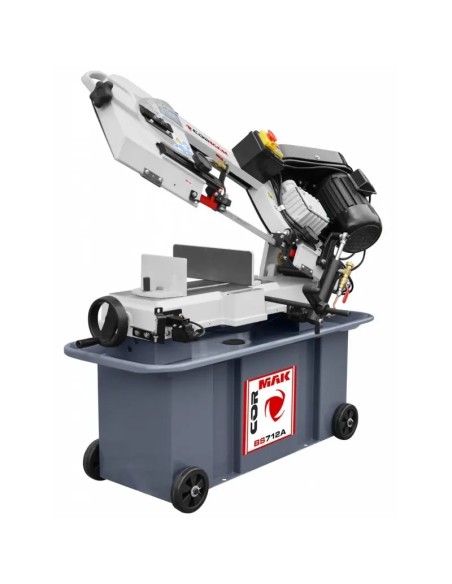

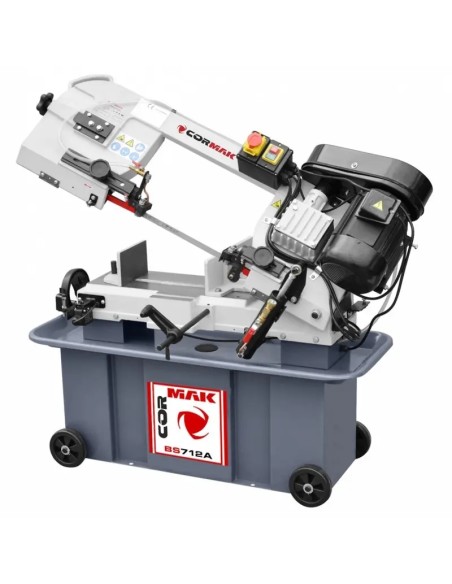

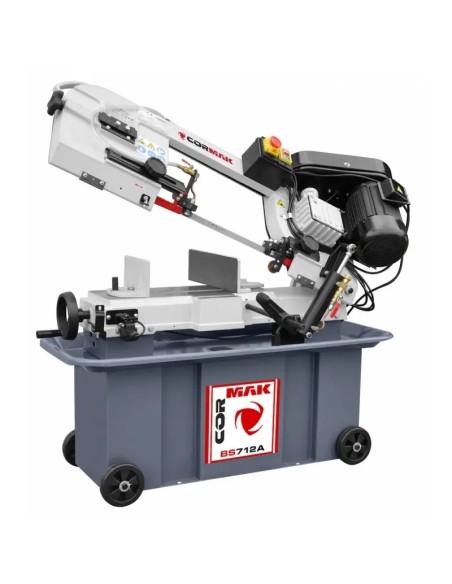

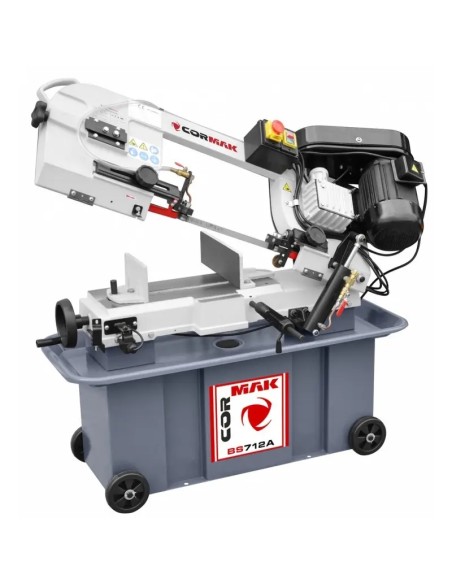

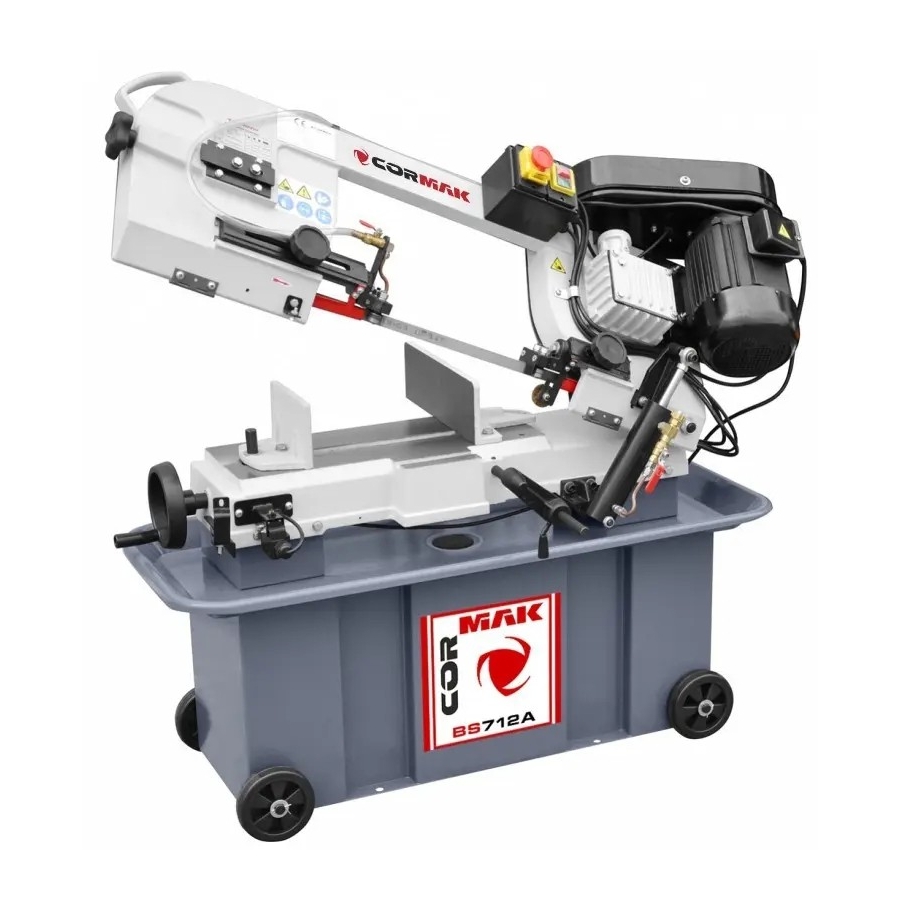

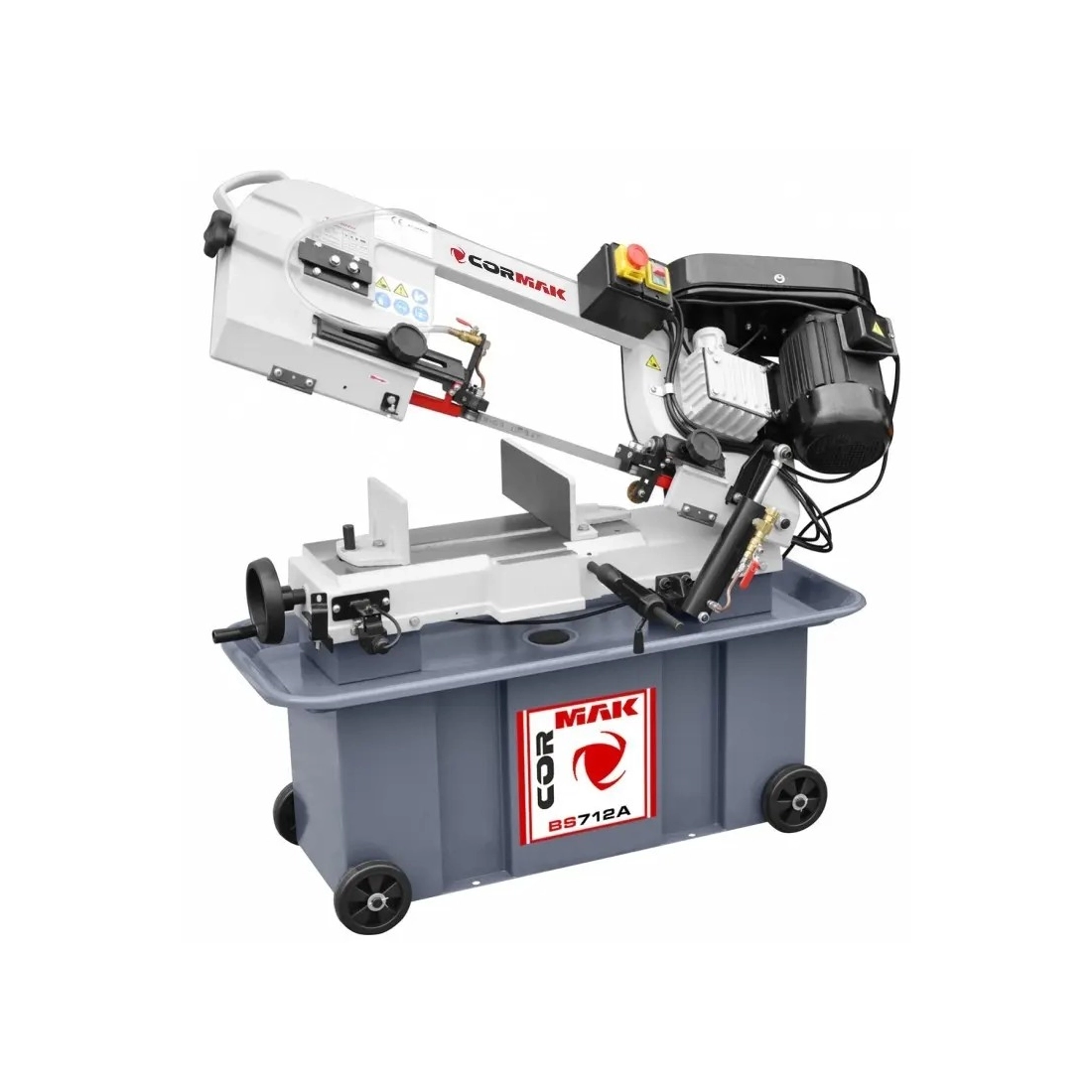

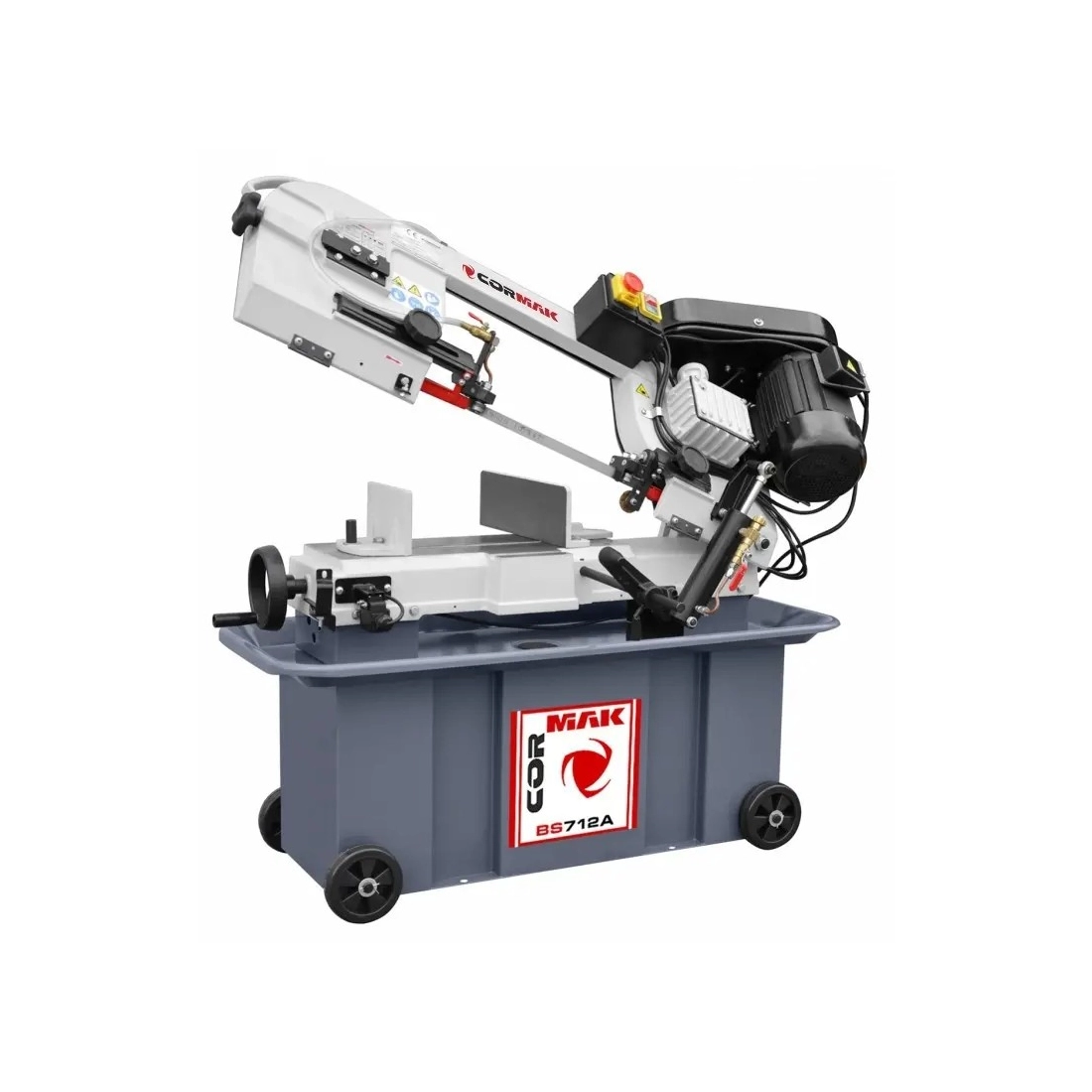

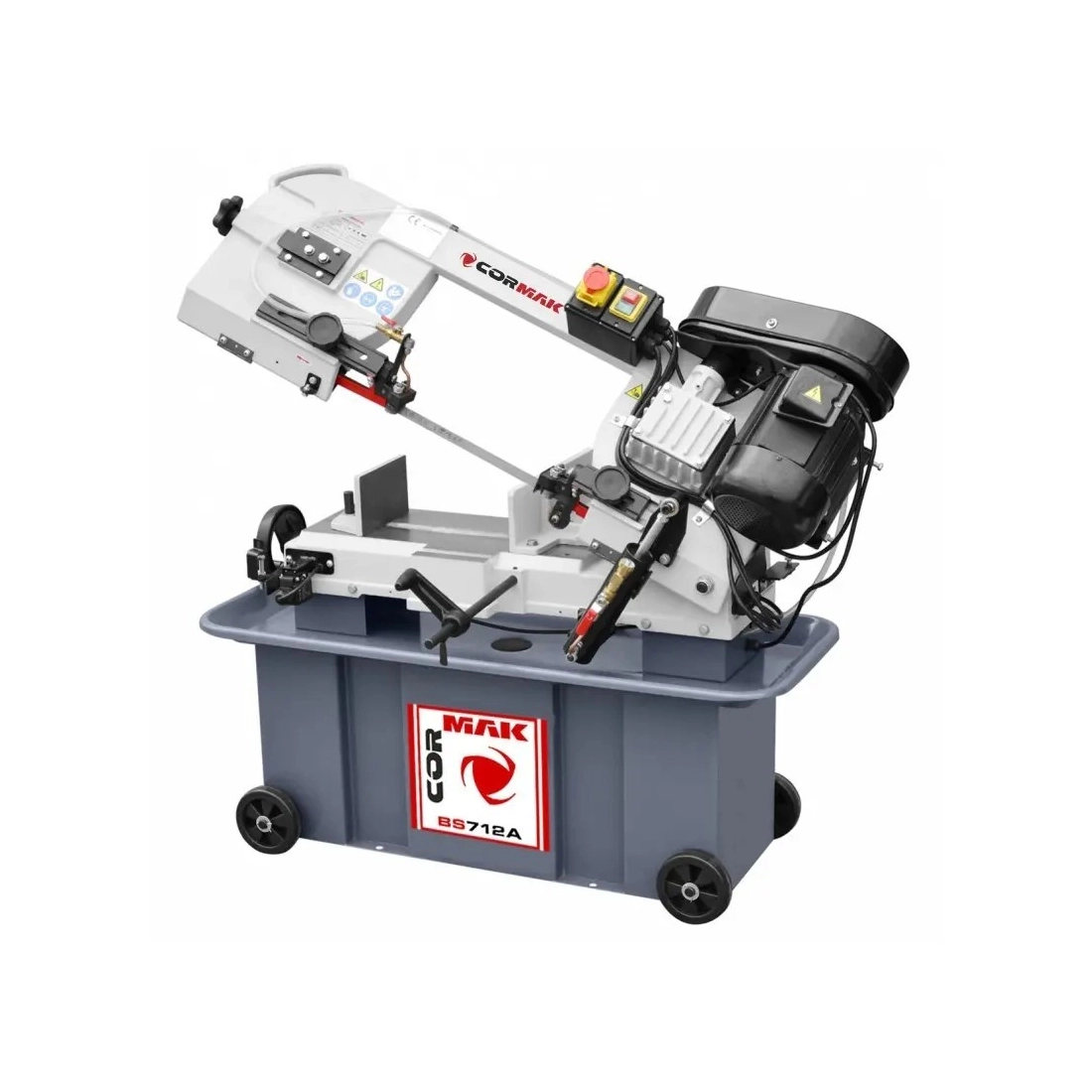

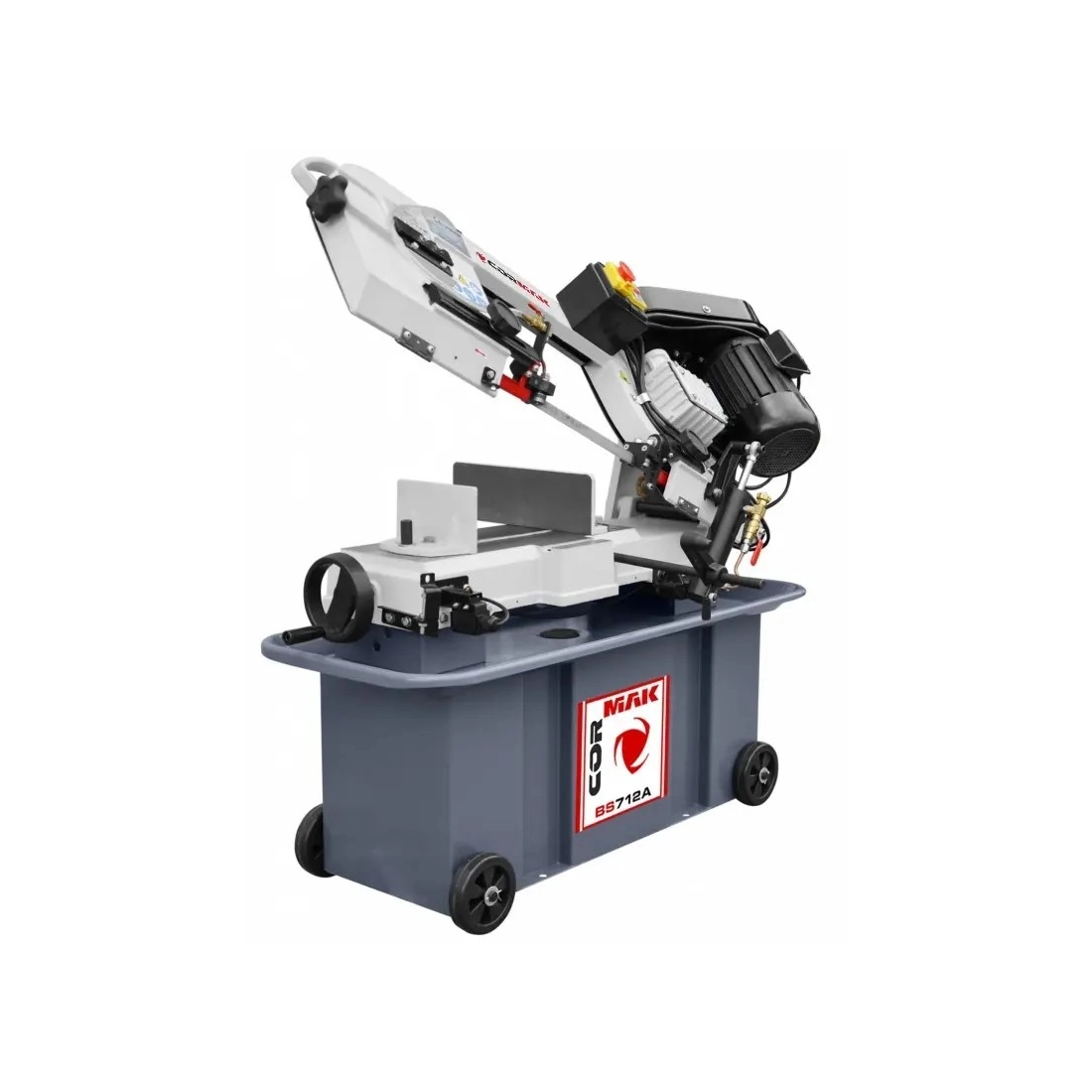

Fierăstrău cu bandă pentru metal cu roți CORMAK BS712A, 27 mm

Date tehnice

Capacitate de tăiere

Unghi
0°	180 mm	300×180 mm	180×180 mm
45°	130 mm	120×125 mm	125×125 mm

Descrierea mașinii

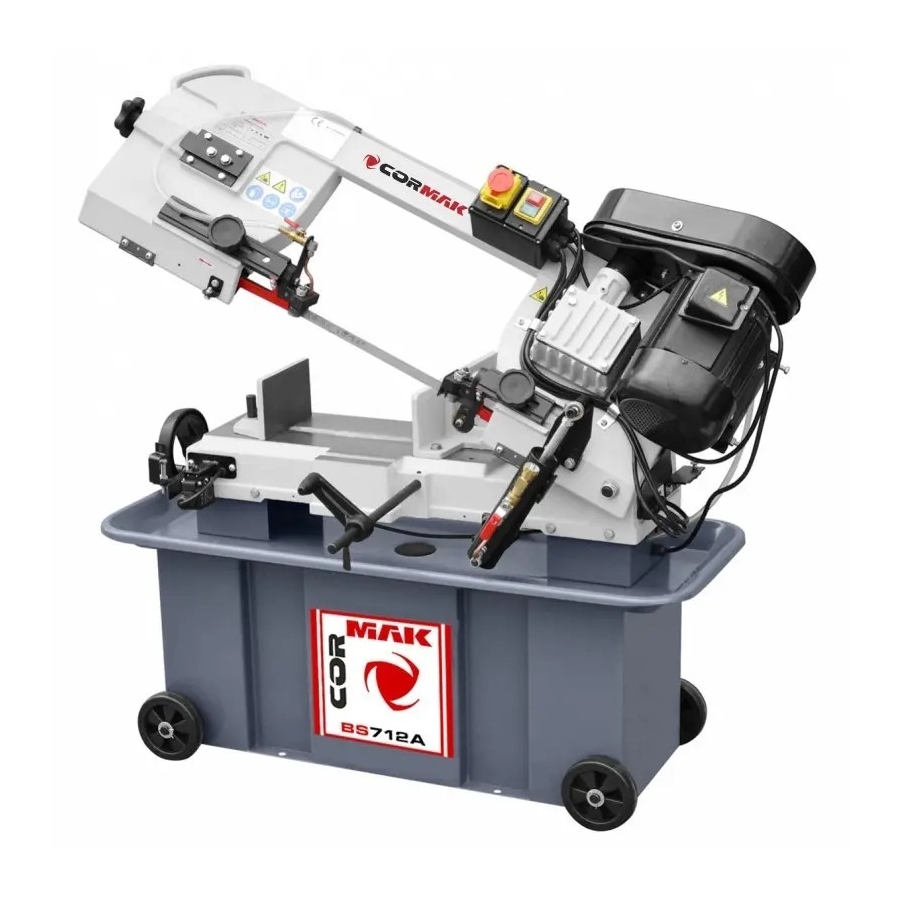

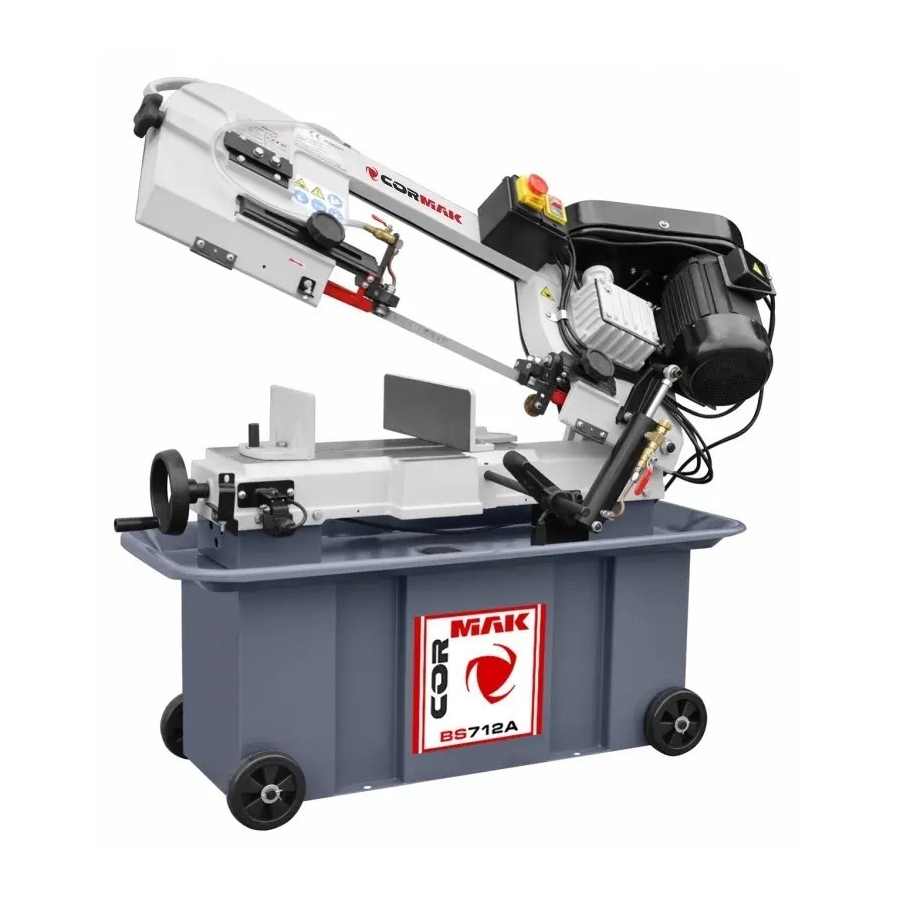

Fierăstrăul cu bandă CORMAK BS 712 A, cu marcaj CE, este o soluție de încredere pentru tăierea metalelor, utilizată de ani de zile. Se caracterizează prin eficiență ridicată și manevrare ușoară. Permite tăierea în plan vertical și perpendicular pe axa materialului tăiat sau la orice unghi între 45° și 90°.

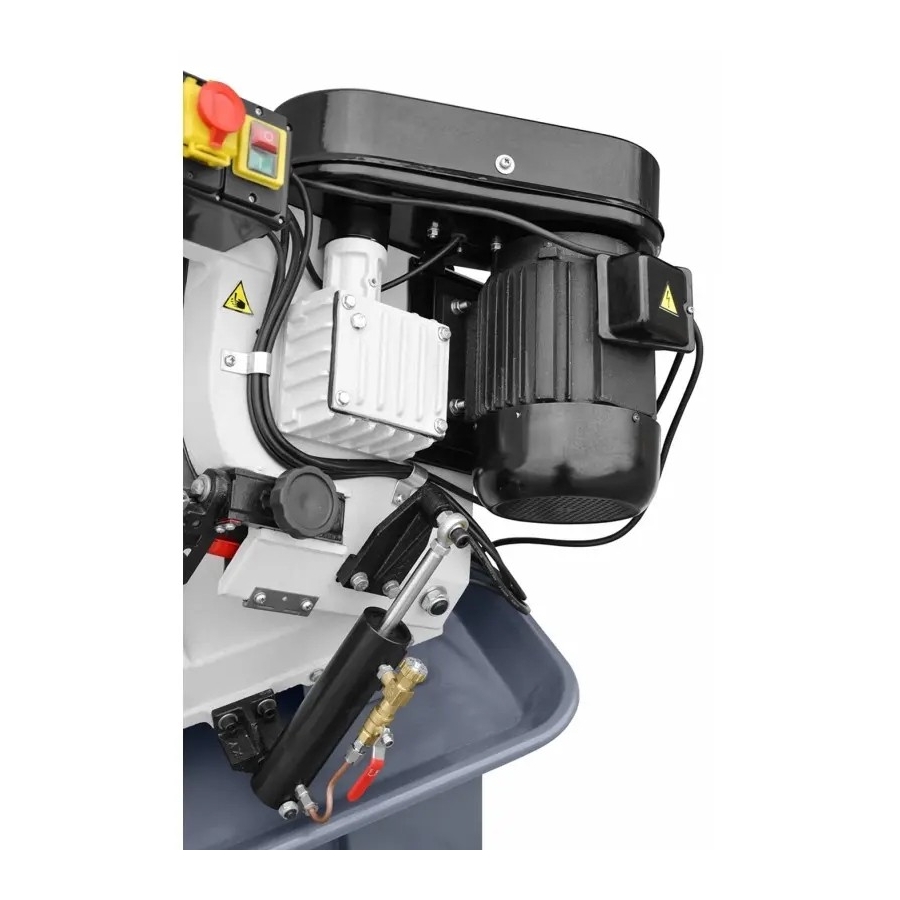

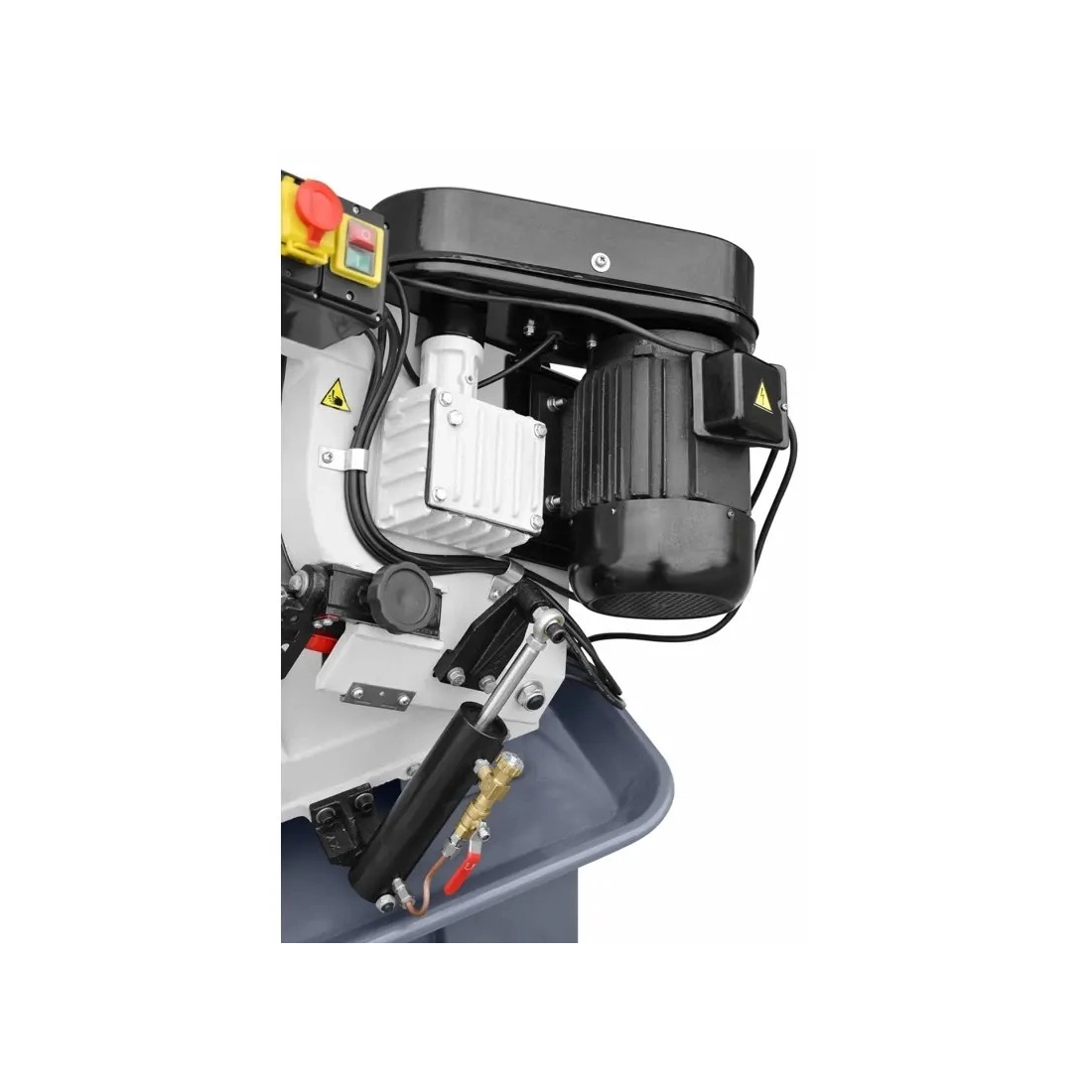

Elementul tăiat poate fi alimentat manual sau cu ajutorul unui dispozitiv de alimentare. Avansul în timpul tăierii este gravitațional, bazat pe principiul fluxului de ulei într-un cilindru hidraulic cu două camere. Viteza potrivită de coborâre a brațului este obținută datorită valvei care controlează fluxul de ulei între camerele cilindrului hidraulic.

Viteza liniară necesară a benzii este obținută prin schimbarea raportului pe fulia curelei între angrenajul melcat și motorul de antrenare.

Construcția robustă, stabilă și rafinată, precum și brațul realizat din fontă uniformă oferă rigiditate și stabilitate ridicate în timpul tăierii, asigurând precizie și fiabilitate pe termen lung. Designul lamei de fierăstrău de 20 mm utilizate în mașină permite tăierea unei cantități mari de elemente.

Construcția mașinii

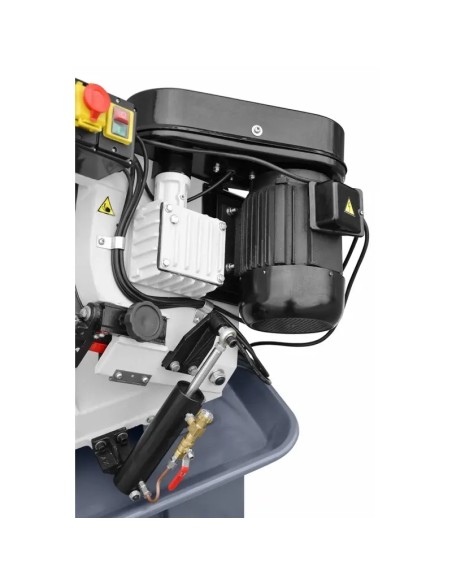

Sistemul de transmisie al benzii de tăiere este compus din două roți din fontă. Prima roată este una de tensionare, ajustată cu un levier, iar a doua este o roată de antrenare. Cuplul de la angrenajul melcat este transmis direct la roata de tensionare, în timp ce angrenajul melcat este acționat de un motor electric. Unghiul adecvat al benzii este asigurat printr-un set de rulmenți cu role.

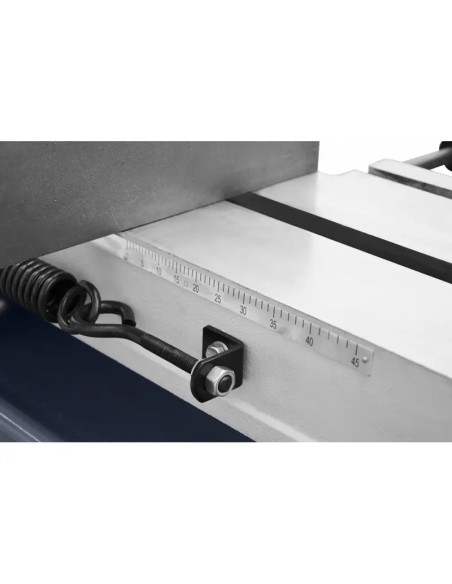

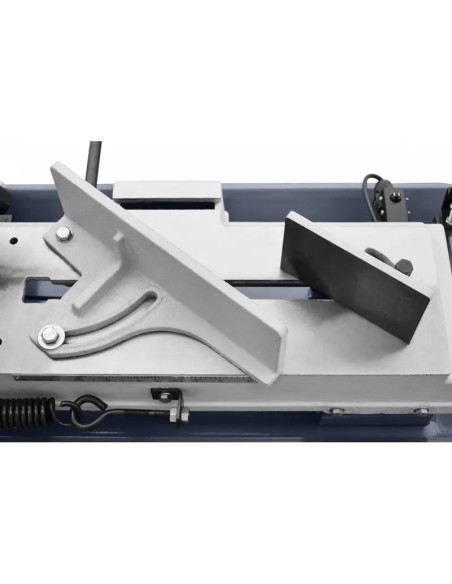

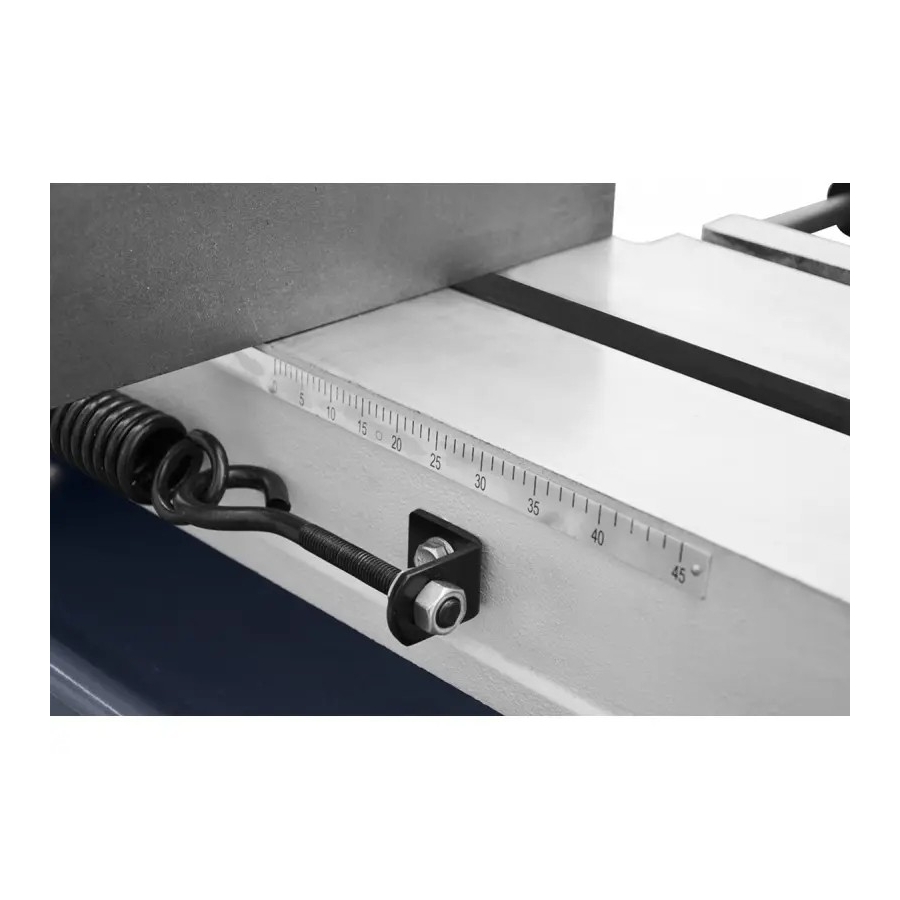

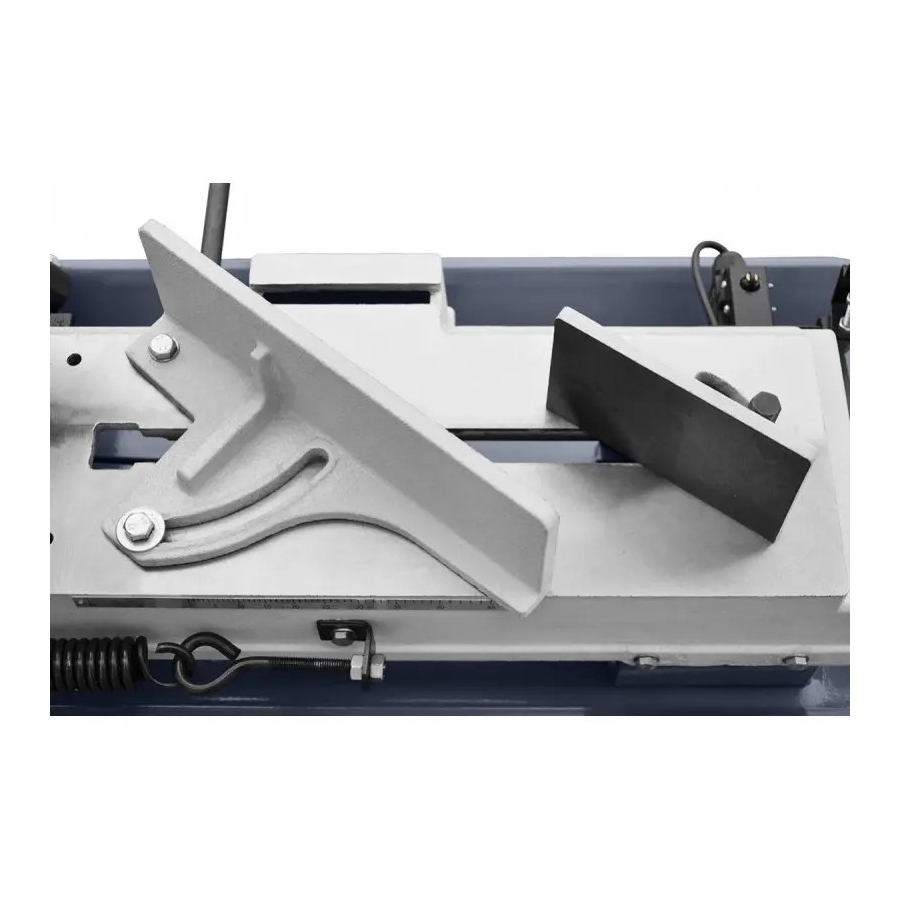

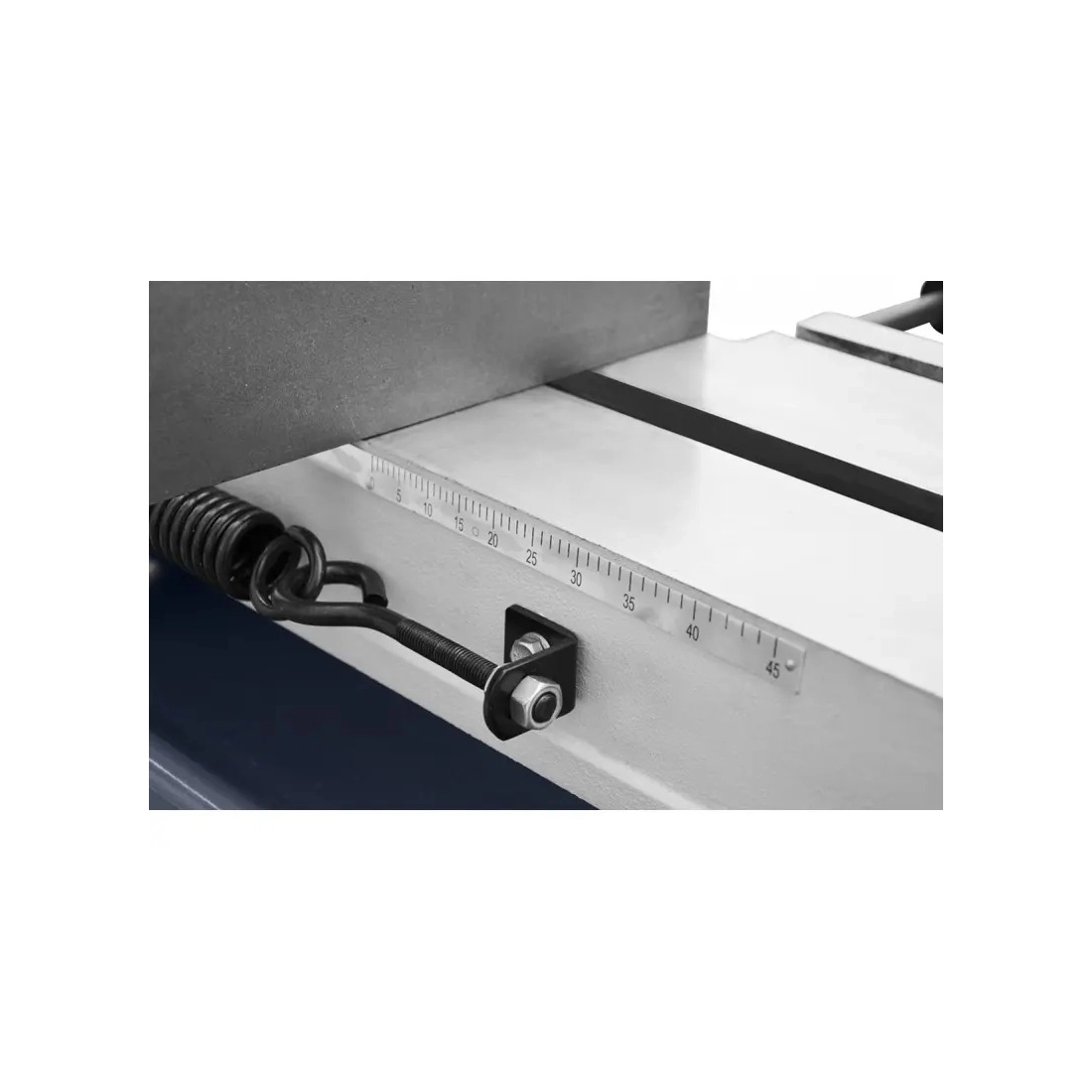

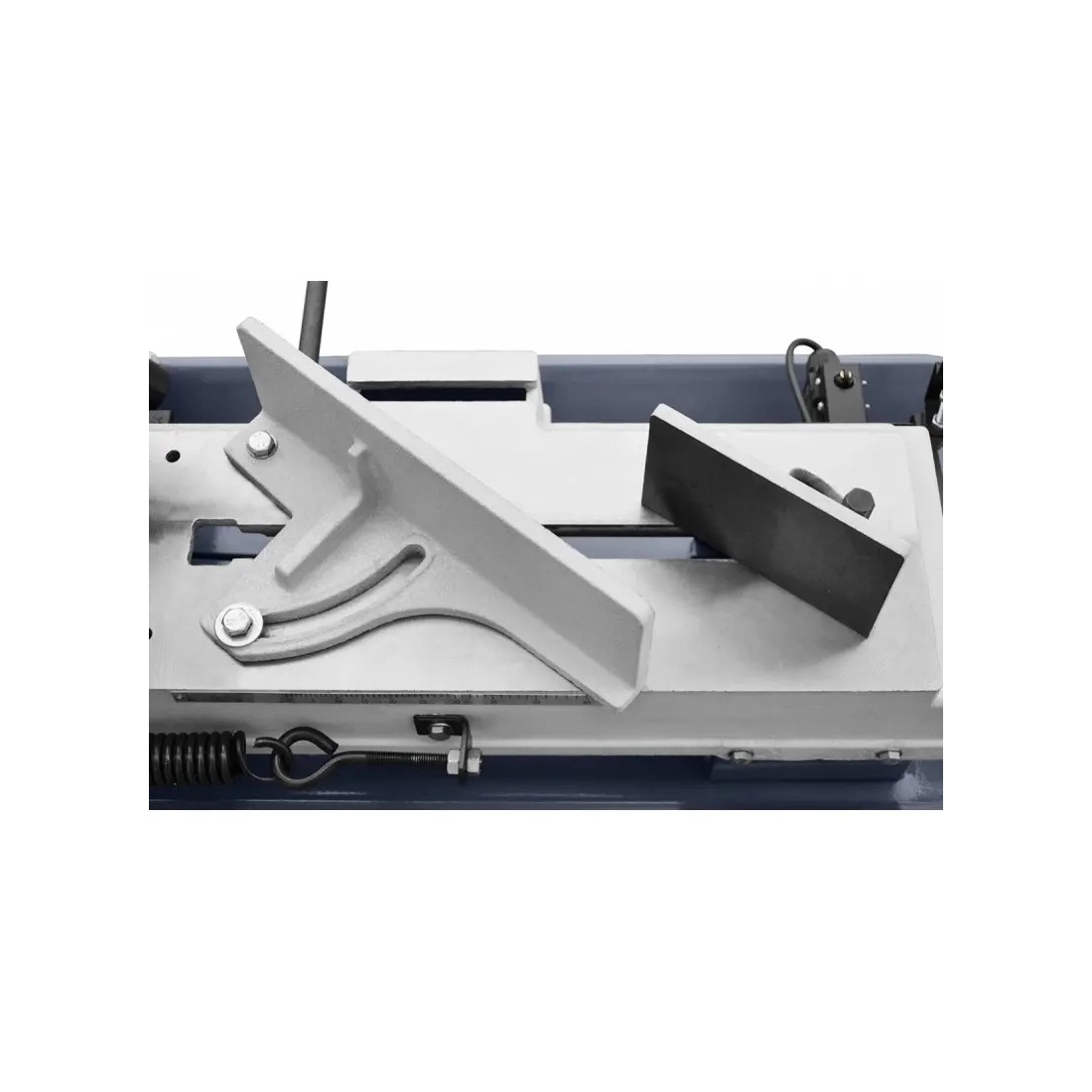

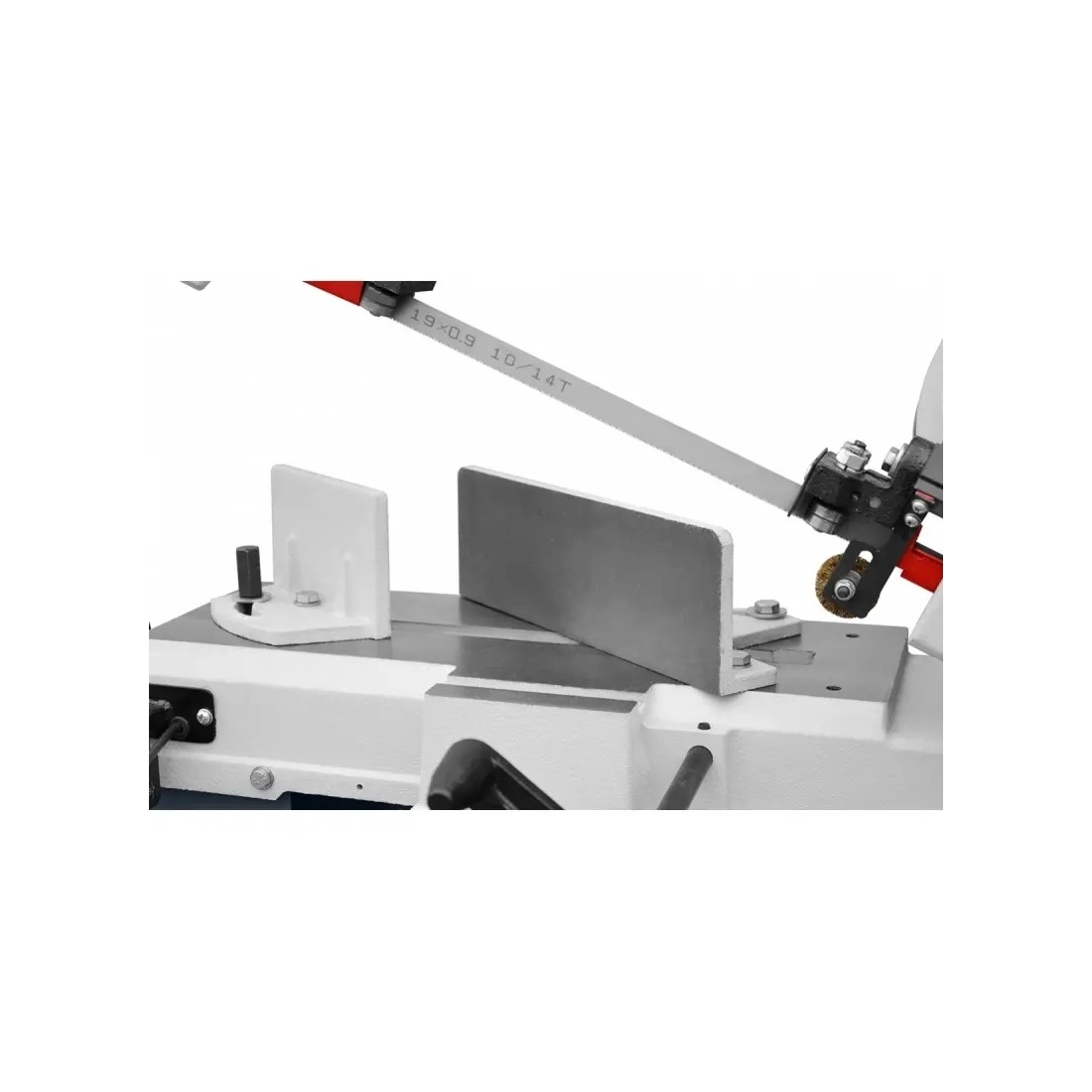

Baza mașinii este un cuboid rigid realizat din foi de oțel, în interiorul căruia se află un container pentru lichid de răcire, prevăzut cu o pompă pentru lichid de răcire. Datorită menghinei pivotante, este posibilă tăierea materialului la unghiuri de 0°-45°.

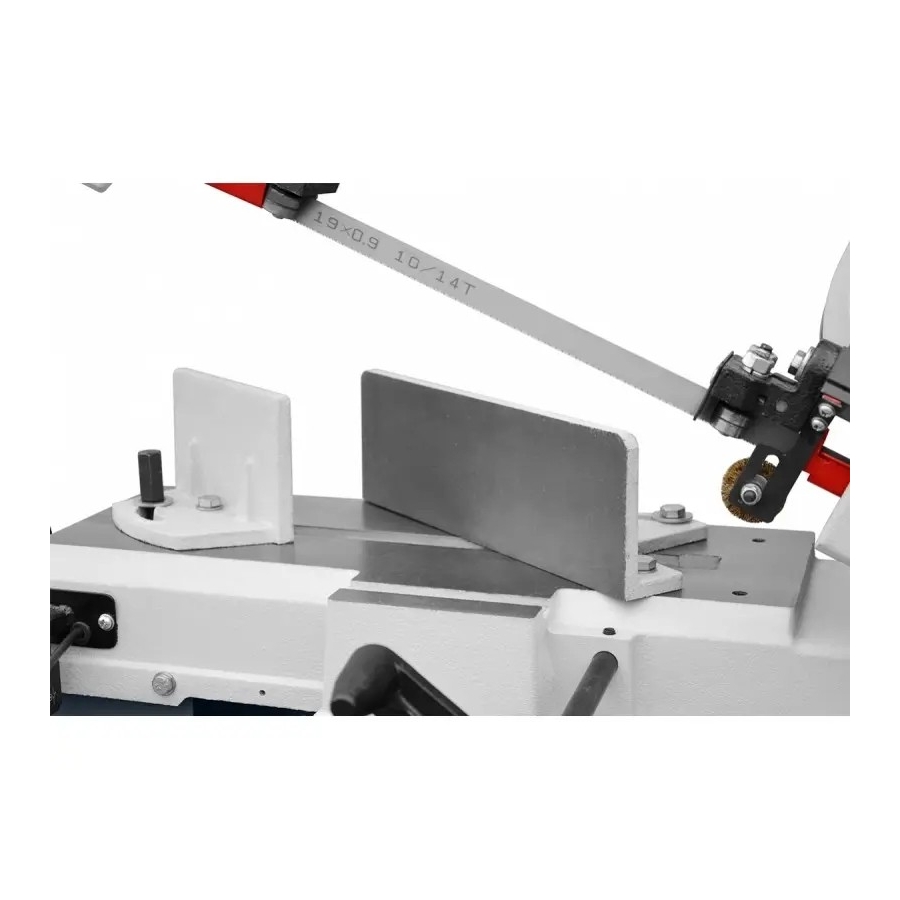

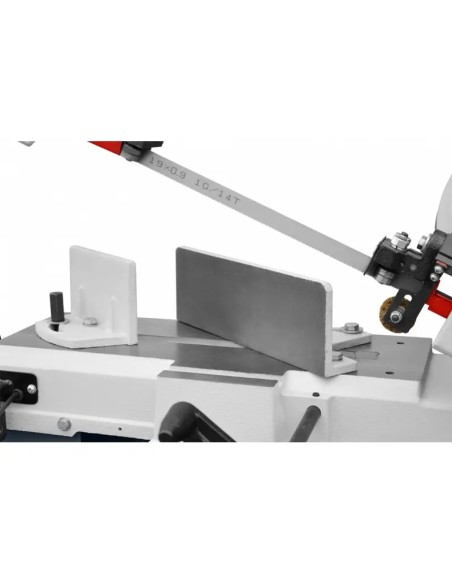

Rezervorul pentru scurgerea lichidului de răcire și un container pentru așchii sunt fixate în partea superioară a mașinii. Bancul de lucru din fontă este atașat de rezervor, care, la rândul său, este echipat cu o menghină pentru fixarea materialului și de care este fixat brațul fierăstrăului cu bandă.

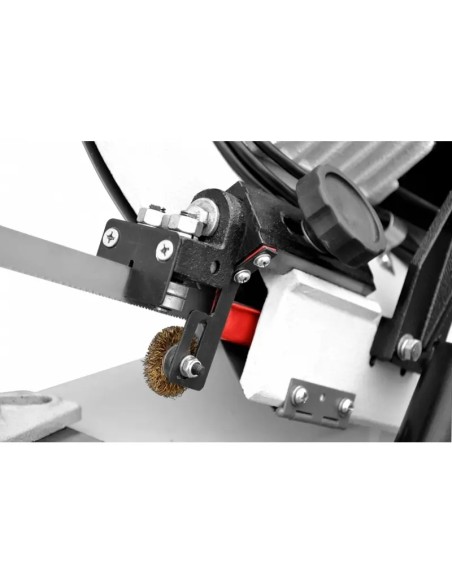

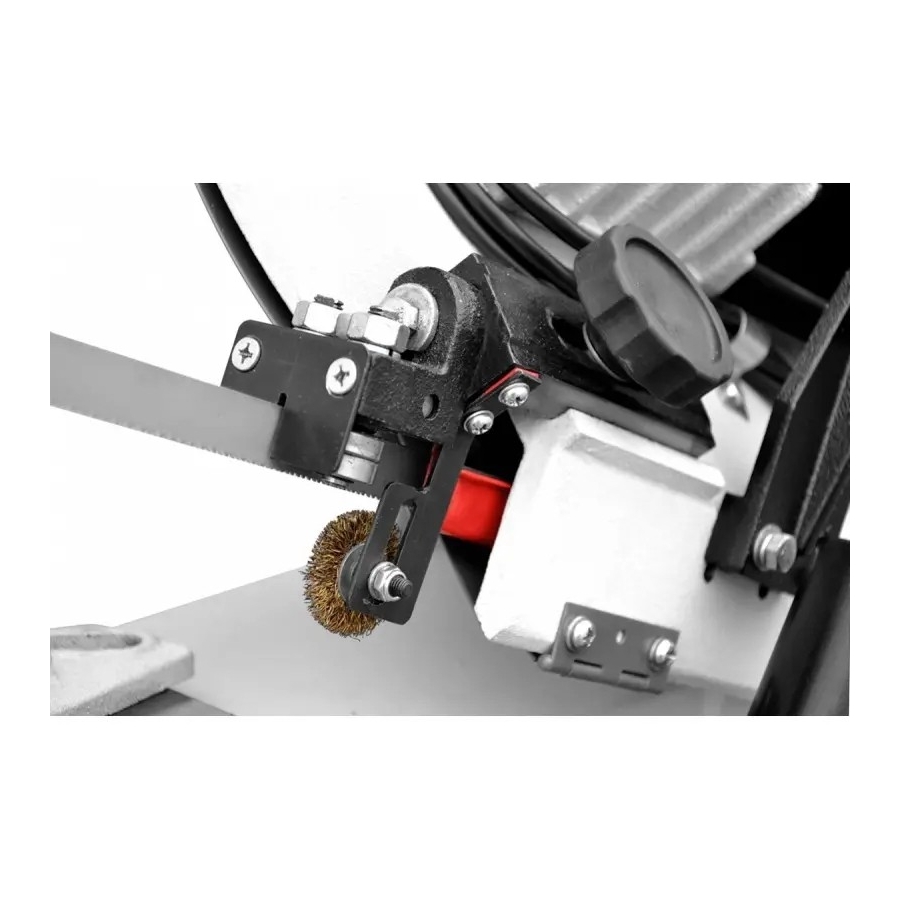

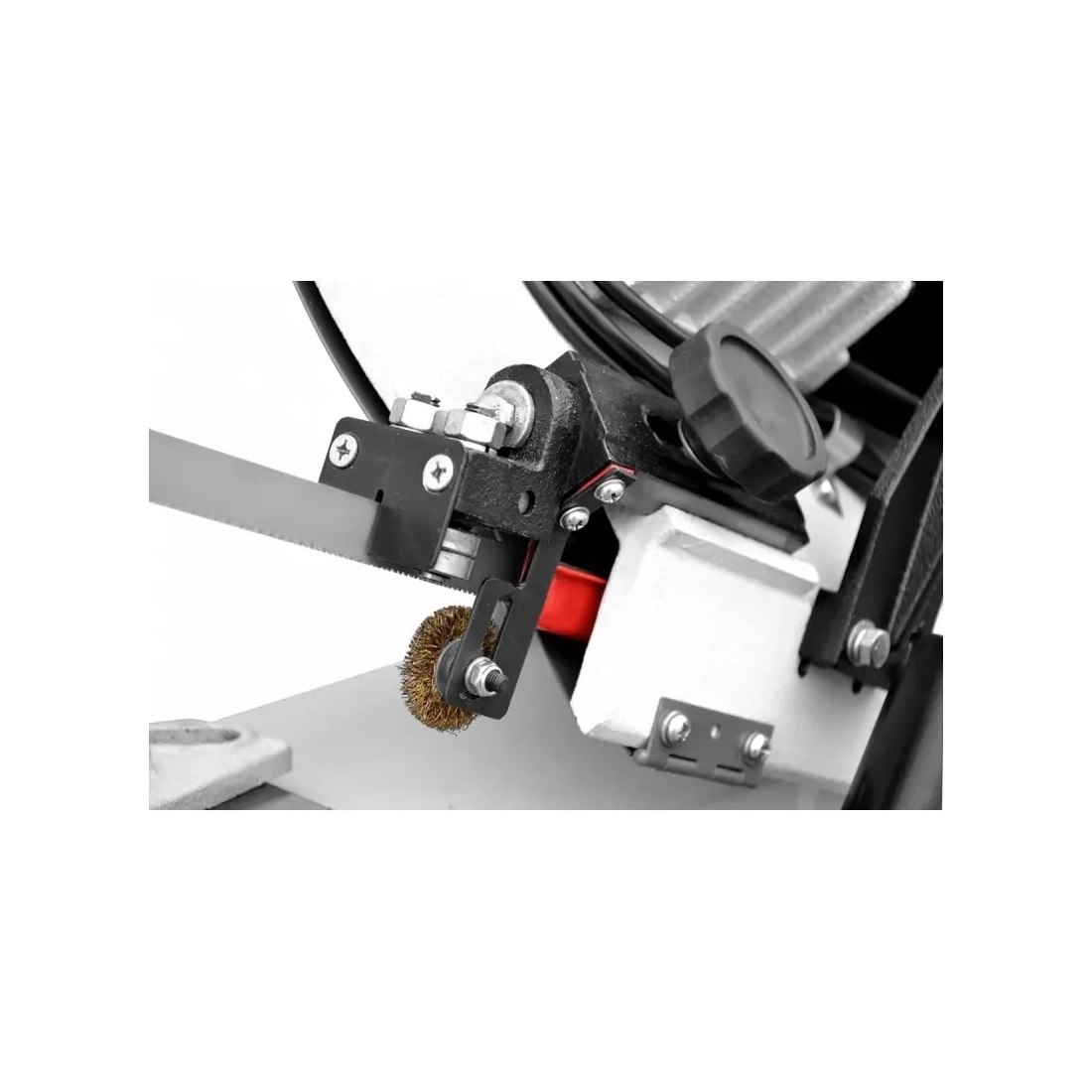

În partea inferioară a bazei mașinii sunt amplasate găuri pentru axele roților. Siguranța în timpul procesului de tăiere este asigurată de o instalație electrică ce îndeplinește toate cerințele CE. Mașina este echipată cu un comutator limitator care o oprește după finalizarea procesului de tăiere, un buton de urgență și mai multe microîntrerupătoare care opresc mașina atunci când, de exemplu, protecția transmisiei cu curea sau protecția benzii de tăiere sunt deschise. În plus, mașina este echipată cu o perie de sârmă pentru curățarea benzii, care previne blocarea lamei și asigură o tăiere mai eficientă.
