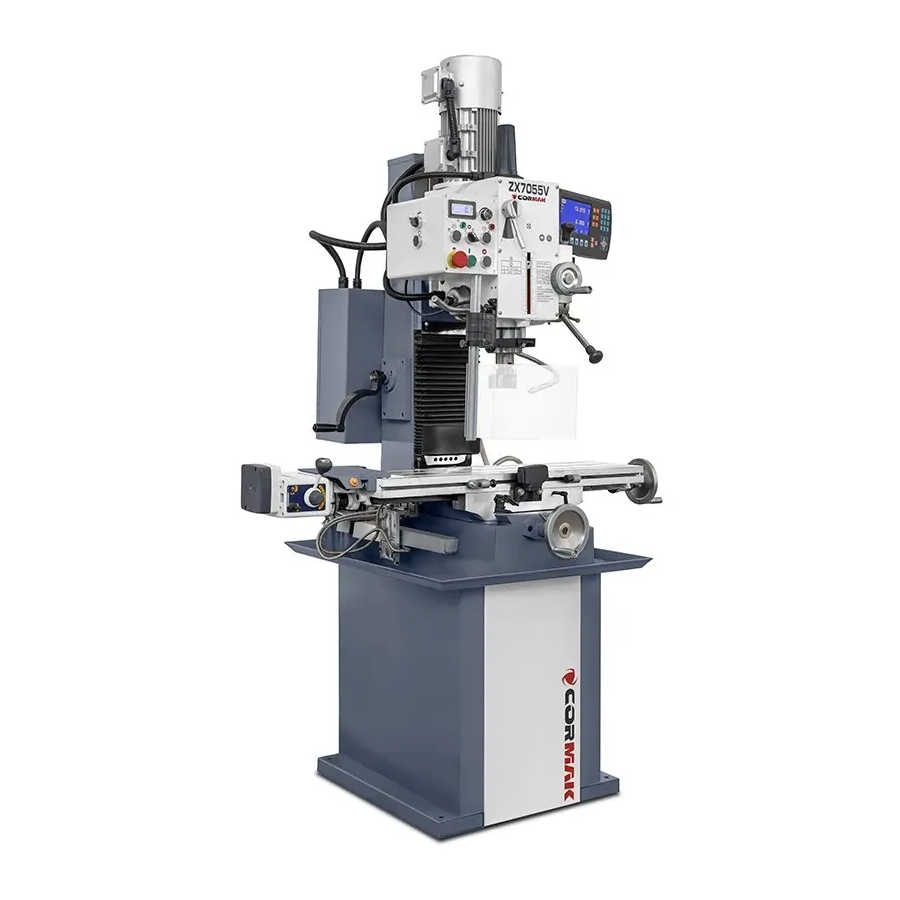

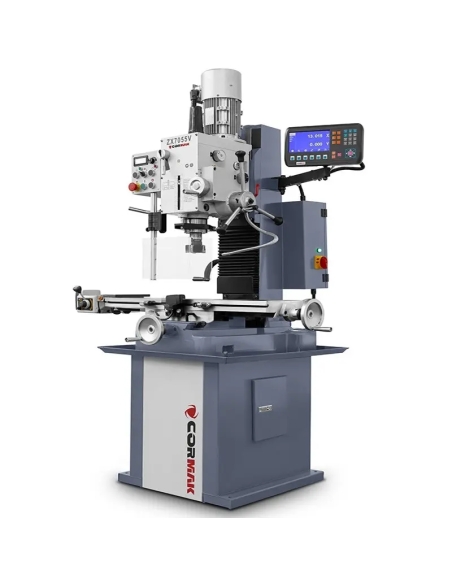

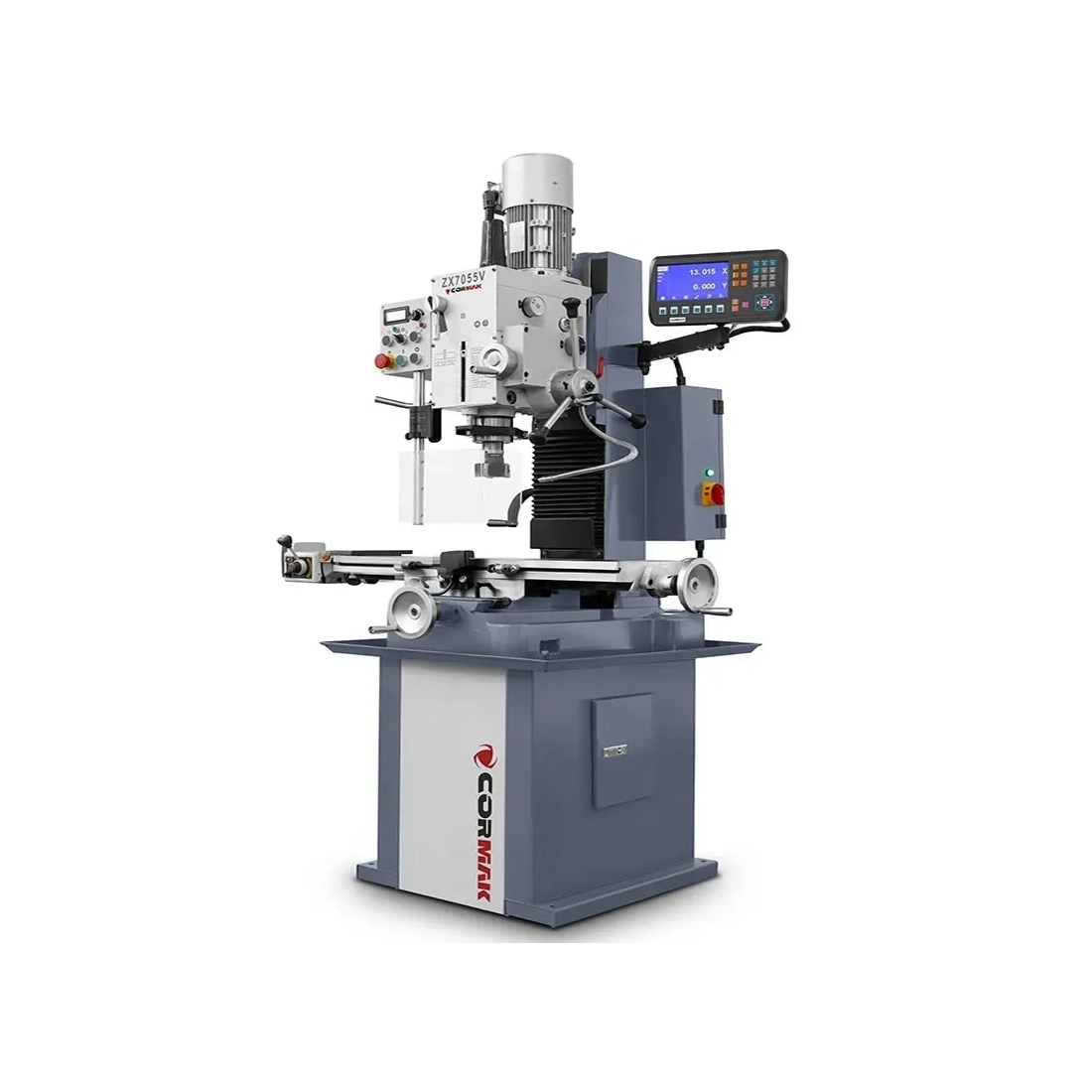

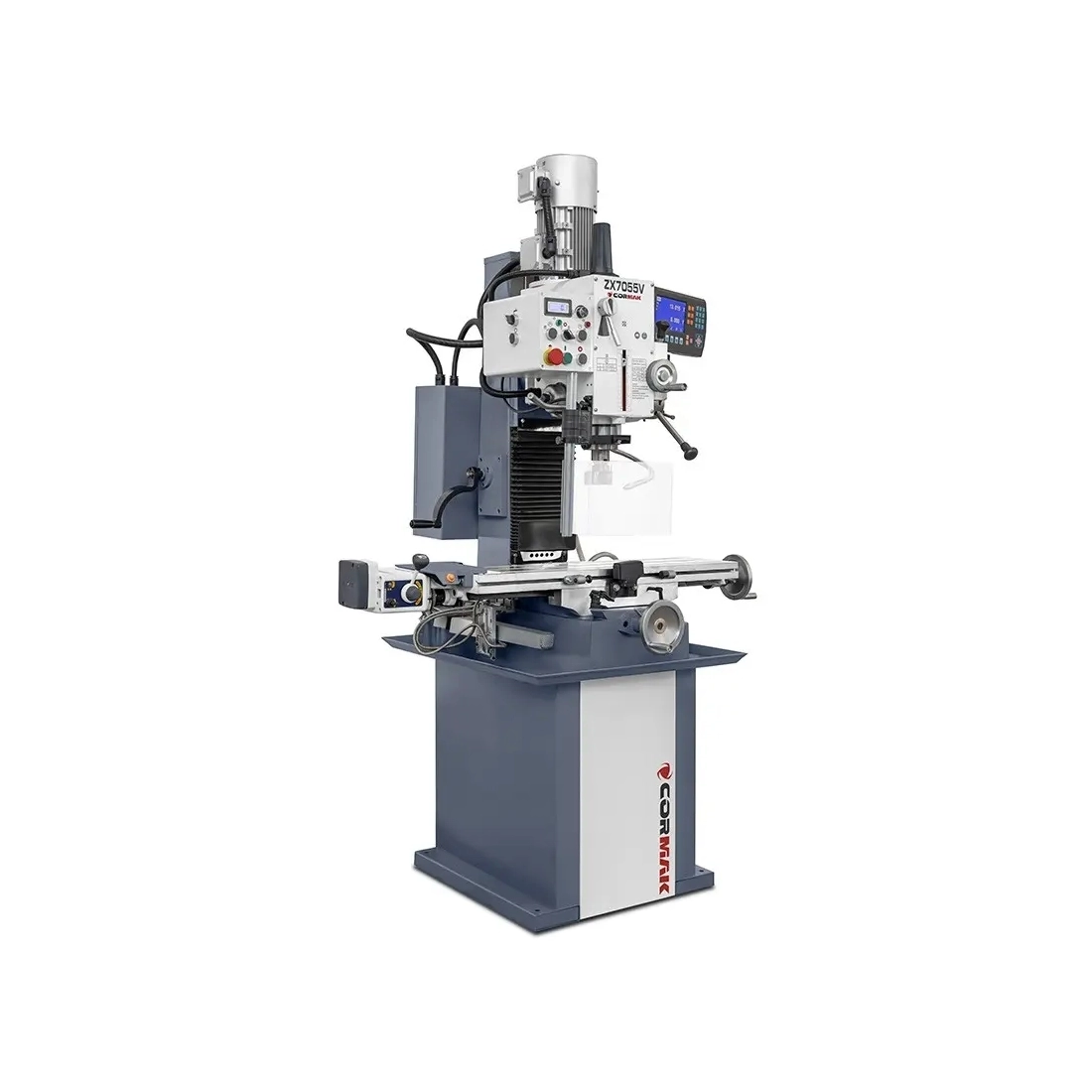

Masina de frezat si gaurit ZX 7055 VARIO DRO – masina profesionala de gaurit si frezat pentru prelucrarea precisa a metalului

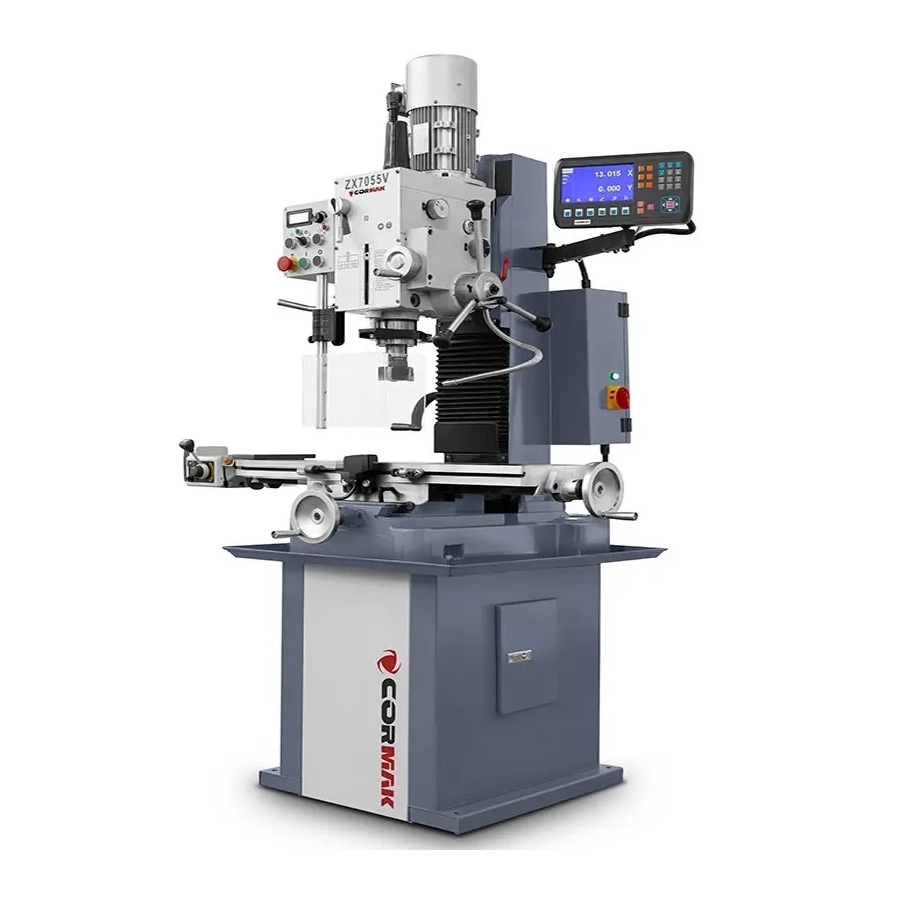

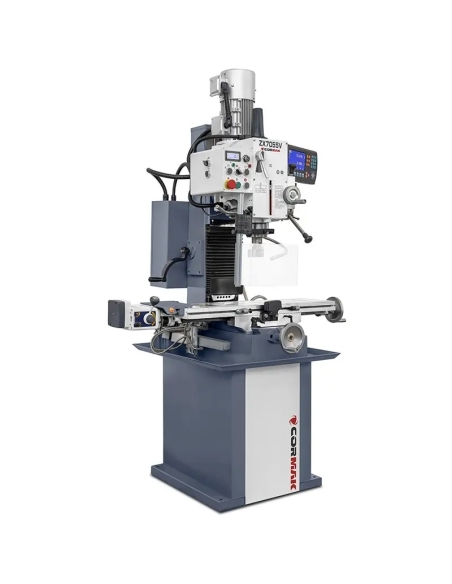

Masina de frezat-gaurit ZX 7055 VARIO DRO CORMAK este o freza universala performanta, destinata operatiilor de gaurire, frezare si filetare in otel si fonta. Constructia realizata din turnare masiva, reglarea lina a turatiei in doua game si citirea digitala a pozitiei asigura exactitate repetabila atat in lucrari unicat, cat si in productia de serii mici.

Puncte forte ale masinii

• Baza si coloana rigide din fonta: stabilitate ridicata la prelucrarea detaliilor solicitante, reducerea vibratiilor si cresterea duratei de viata a sculelor
• Reglare continua a vitezei arborelui in doua game: 75–438 rot/min (lenta) si 438–2500 rot/min (rapida), parametri optimizati in functie de diametrul sculei si material

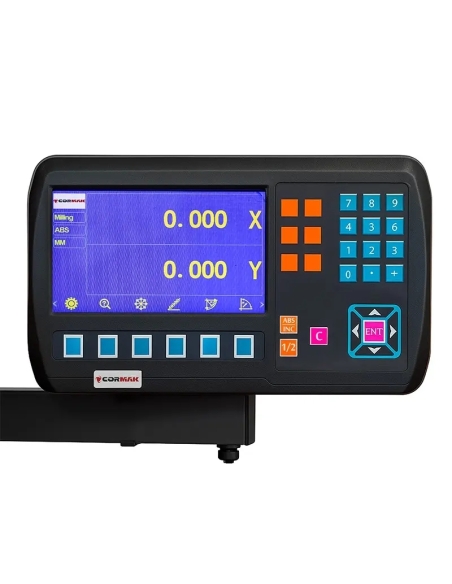

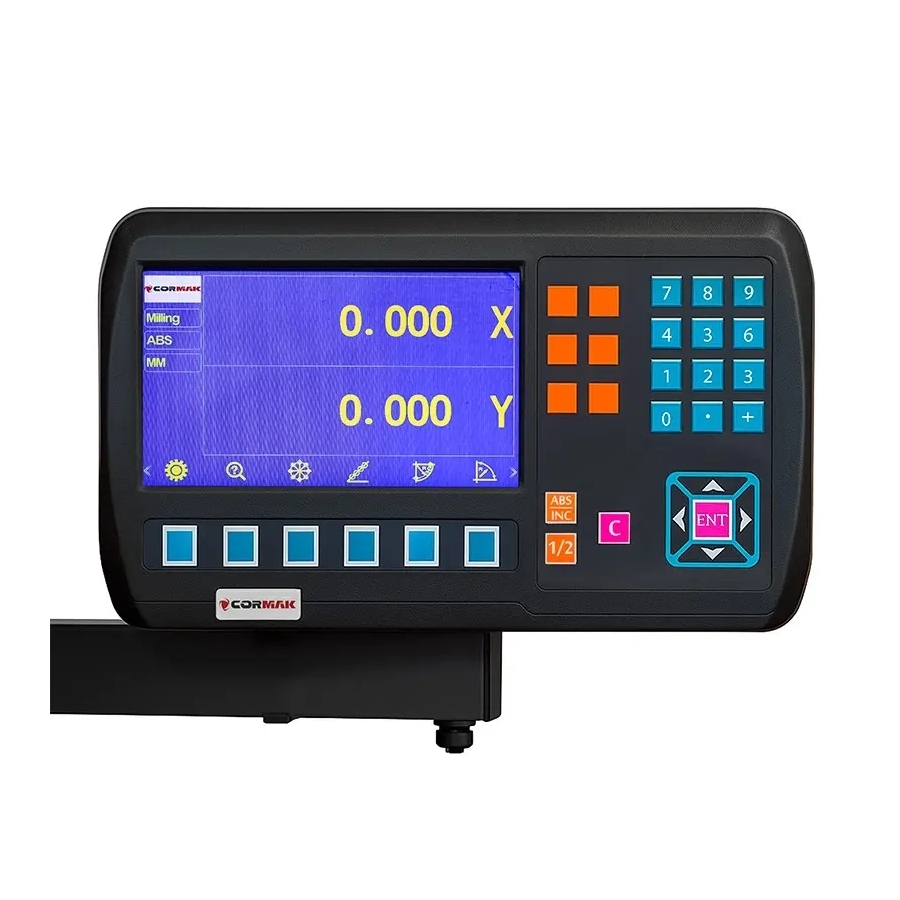

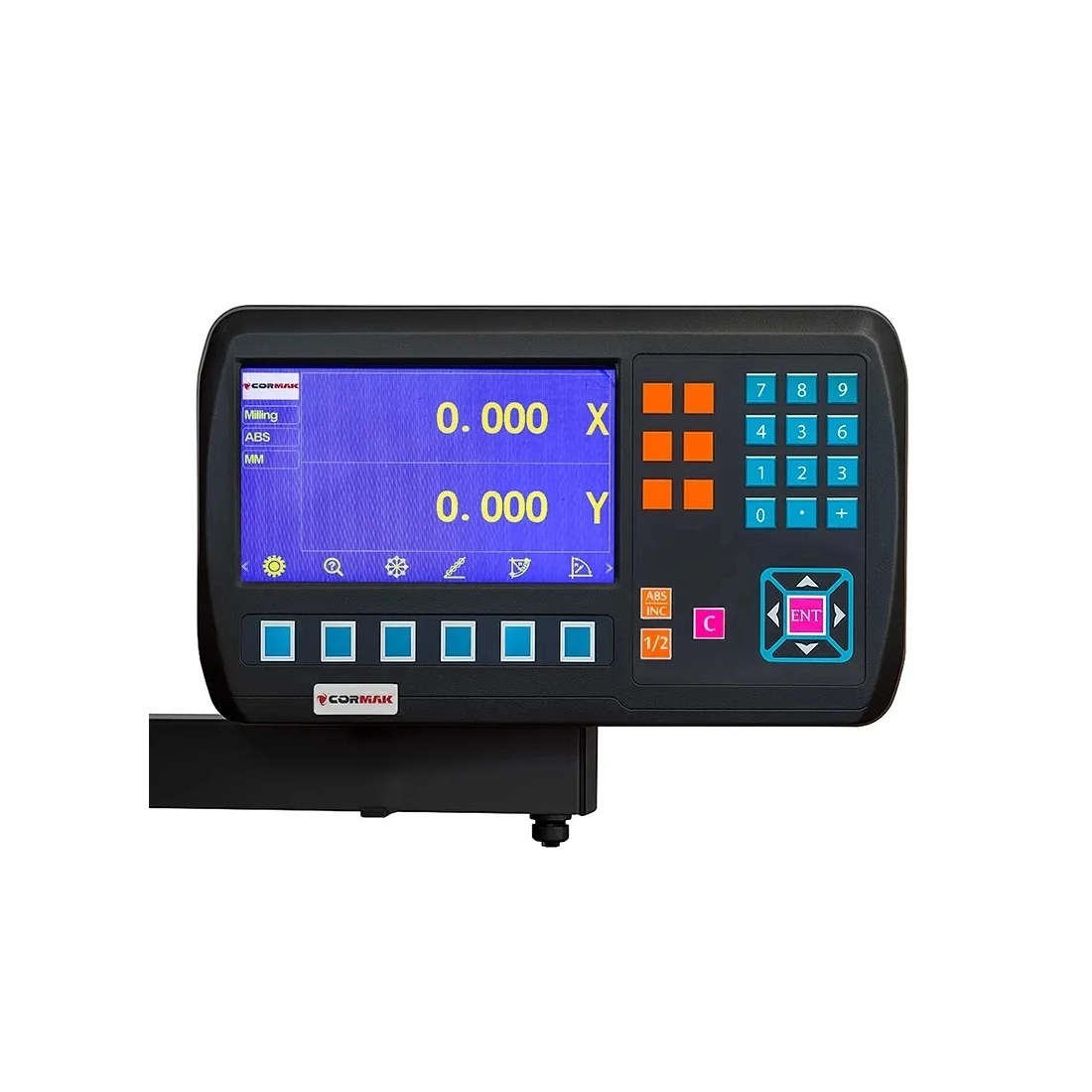

• Citire digitala DRO pe 2 axe: pozitionare rapida si precisa, fara erori de nonius si cu timp redus de reglaj
• Avans automat al arborelui: aschiere uniforma si risc diminuat de rupere a burghiului la gauriri adanci
• Functie de filetare: la atingerea adancimii setate, arborele comuta automat pe rotatie inversa
• Roti dintate rectificate: functionare silentioasa a transmisiei si cuplu stabil la arbore

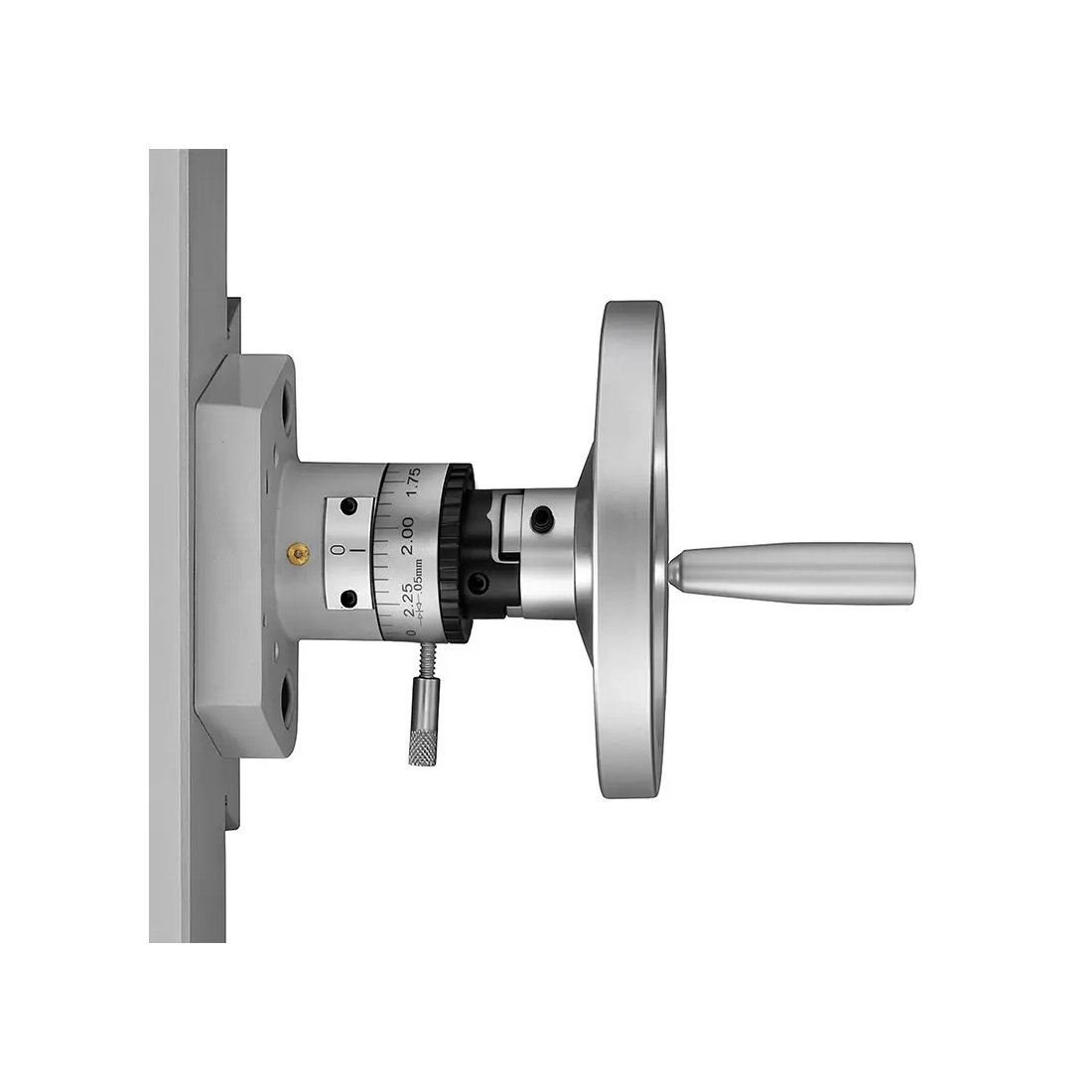

• Ghidaje tip coada de randunica pe axe: miscare precisa a mesei si geometrie sigura in timp
• Cap rotativ ±90° cu reglaj pe inaltime: faciliteaza tesirea, sub-decuparile si operatiile unghiulare
• Rotatie stanga/dreapta: filetare sigura si retragere facila a sculei
• Sistem de racire eficient: evacuarea caldurii din zona de aschiere, prevenirea supraincalzirii materialului si cresterea durabilitatii sculelor aschietoare

Constructie si tehnologie

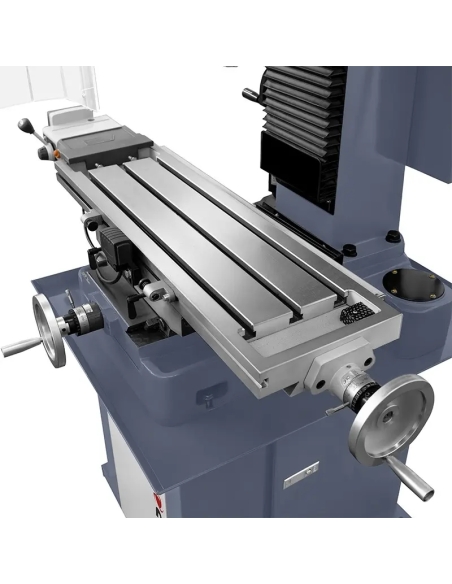

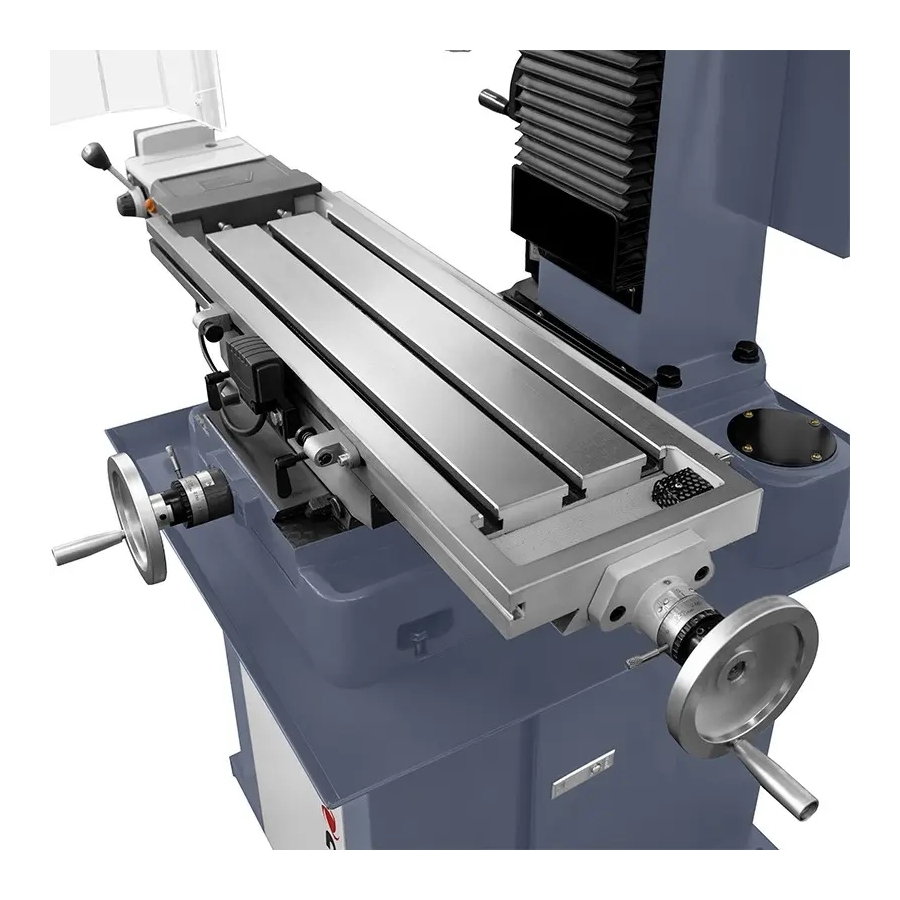

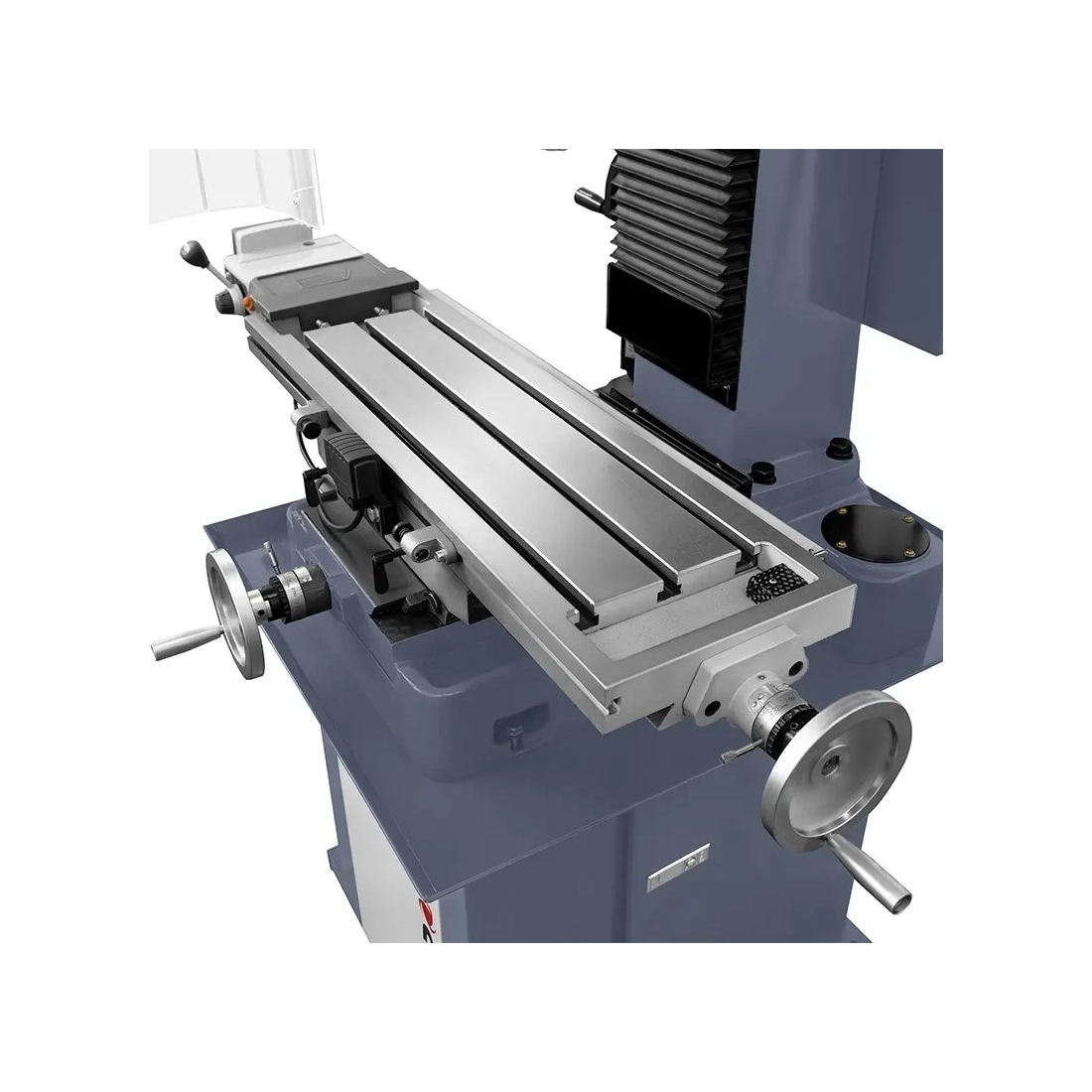

Nucleul masinii este realizat din turnare grea din fonta, cu ghidaje late, care minimizeaza deformarile in timpul frezarii frontale si cilindro-frontale. Masa in cruce masiva, cu suprafata de lucru slefuita cu precizie, garanteaza planeitatea bazarii pieselor. Arborele cu con Morse MK4 este antrenat de un motor S1/S6 1,5/1,8 kW, cu reglare continua a turatiei. Sistemul de racire integrat stabilizeaza temperatura in zona de aschiere si imbunatateste calitatea suprafetelor prelucrate.

Precizie si performanta

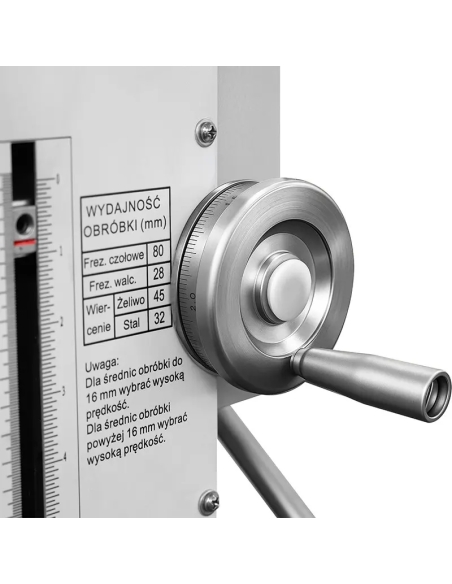

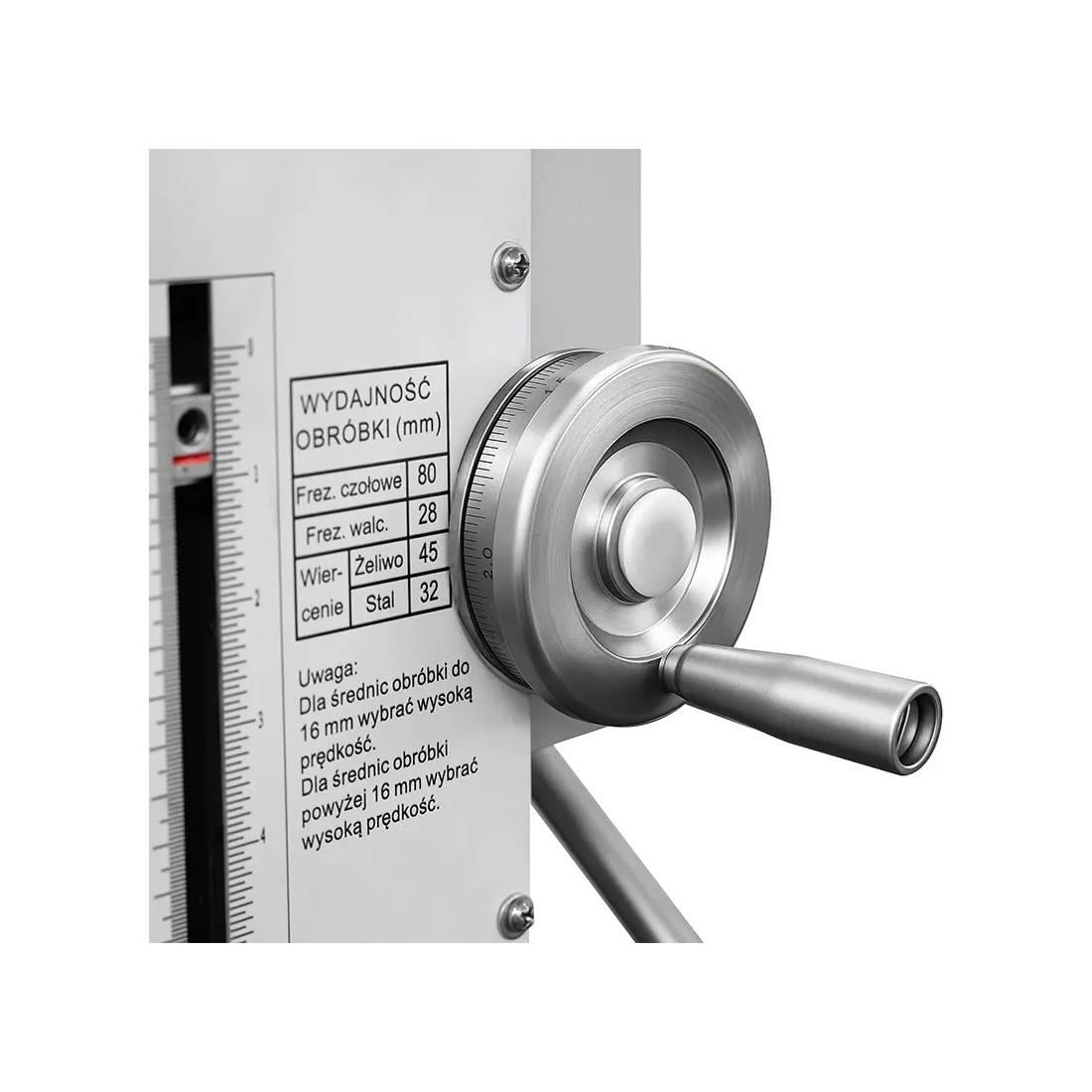

Combinatia dintre DRO pe 2 axe, transmisii rectificate si ghidaje robuste asigura repetabilitate dimensionala ridicata si un finisaj superior. Avansul automat al arborelui si cele doua game de turatie permit setarea stabila a parametrilor pentru gaurire in otel pana la Ø32 mm, gaurire in fonta pana la Ø45 mm, frezare frontala pana la Ø80 mm si frezare cilindro-frontala pana la Ø28 mm. Reglajul ergonomic al inaltimii capului reduce timpii de schimbare a pieselor, atat in lucrari de serie, cat si in executii unicat.

Domenii de utilizare

Masina de frezat-gaurit ZX 7055 VARIO DRO este recomandata pentru ateliere de scule, departamente de intretinere, ateliere de lacatuserie si productie de serie mica, acolo unde este necesara o masina multifunctionala care combina gaurirea, frezarea, largirea si filetarea intr-un singur utilaj.

Date tehnice

• Constructie: turnare grea si stabila din fonta
• Reglare viteza arbore: continua, in doua game
  • lenta: 75–438 rot/min
  • rapida: 438–2500 rot/min
• Avans arbore: automat
• Cap rotativ: ±90°, cu inaltime reglabila
• Rotatie arbore: stanga / dreapta

Parametri tehnici

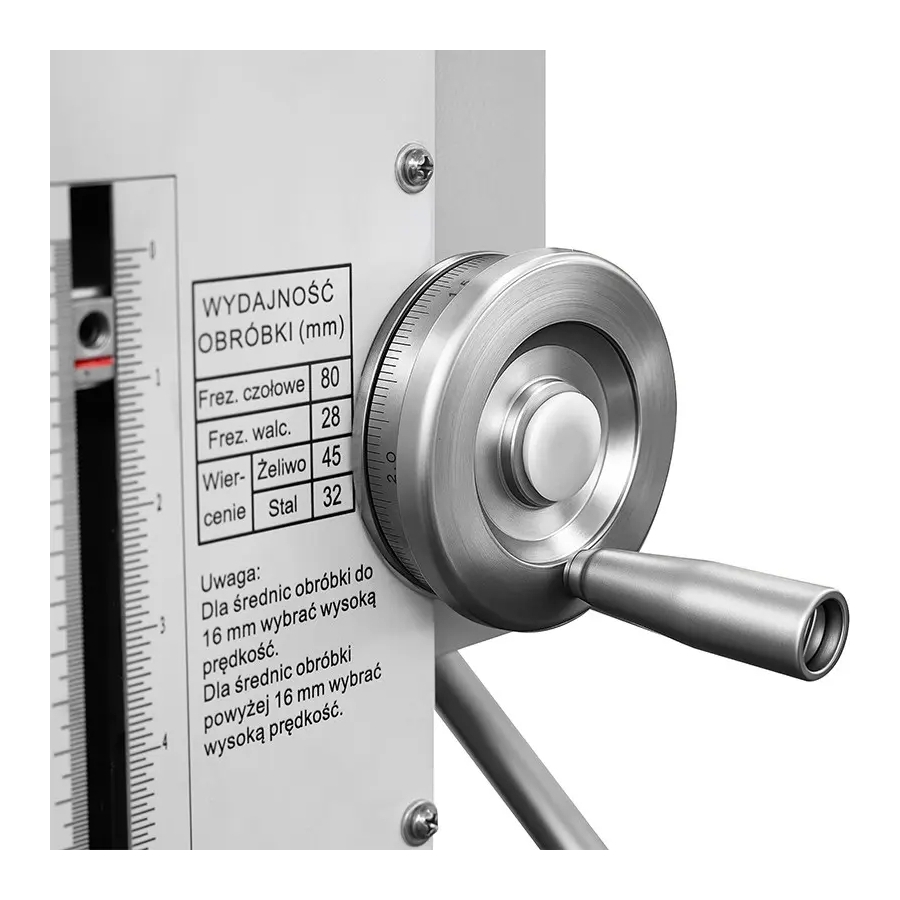

• Capacitate maxima gaurire fonta (HT200): 45 mm
• Capacitate maxima gaurire otel: 32 mm
• Frezare frontala maxima: 80 mm
• Frezare cilindro-frontala maxima: 28 mm
• Dimensiuni masa de lucru: 820 × 240 mm
• Deplasare masa X: 595 mm
• Deplasare masa Y: 185 mm
• Capacitate maxima filetare: M24
• Con arbore: MK4
• Cursa arborelui manual: 107 mm
• Cursa arborelui automat: 100 mm
• Distanta arbore – coloana: 250 mm
• Distanta maxima arbore – masa: 445 mm
• Putere motor S1: 1,5 kW
• Putere motor S6: 1,8 kW
• Greutate neta: 350 kg
• Dimensiuni generale: 1084 × 924 × 1550 mm
• Inaltime cu baza: 2150 mm

Echipare standard

• Reglare lina a turatiei arborelui
• Citire digitala DRO pe 2 axe

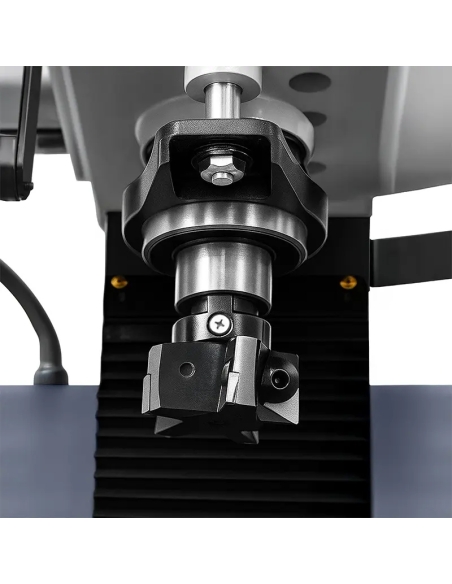

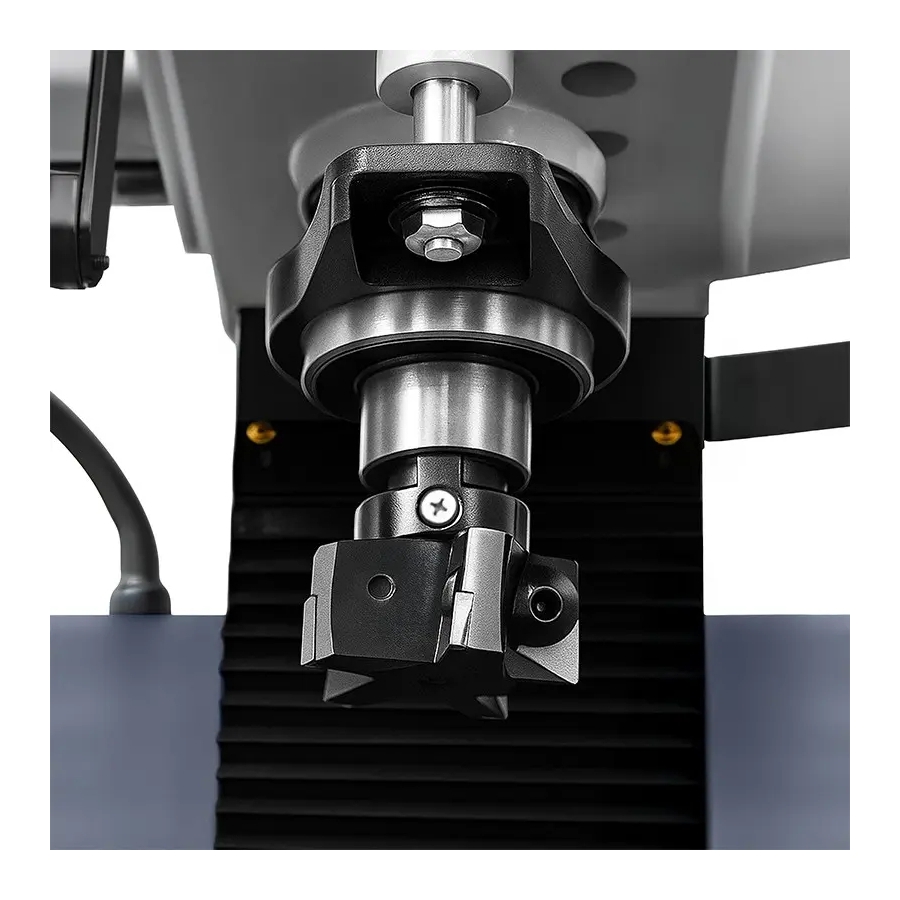

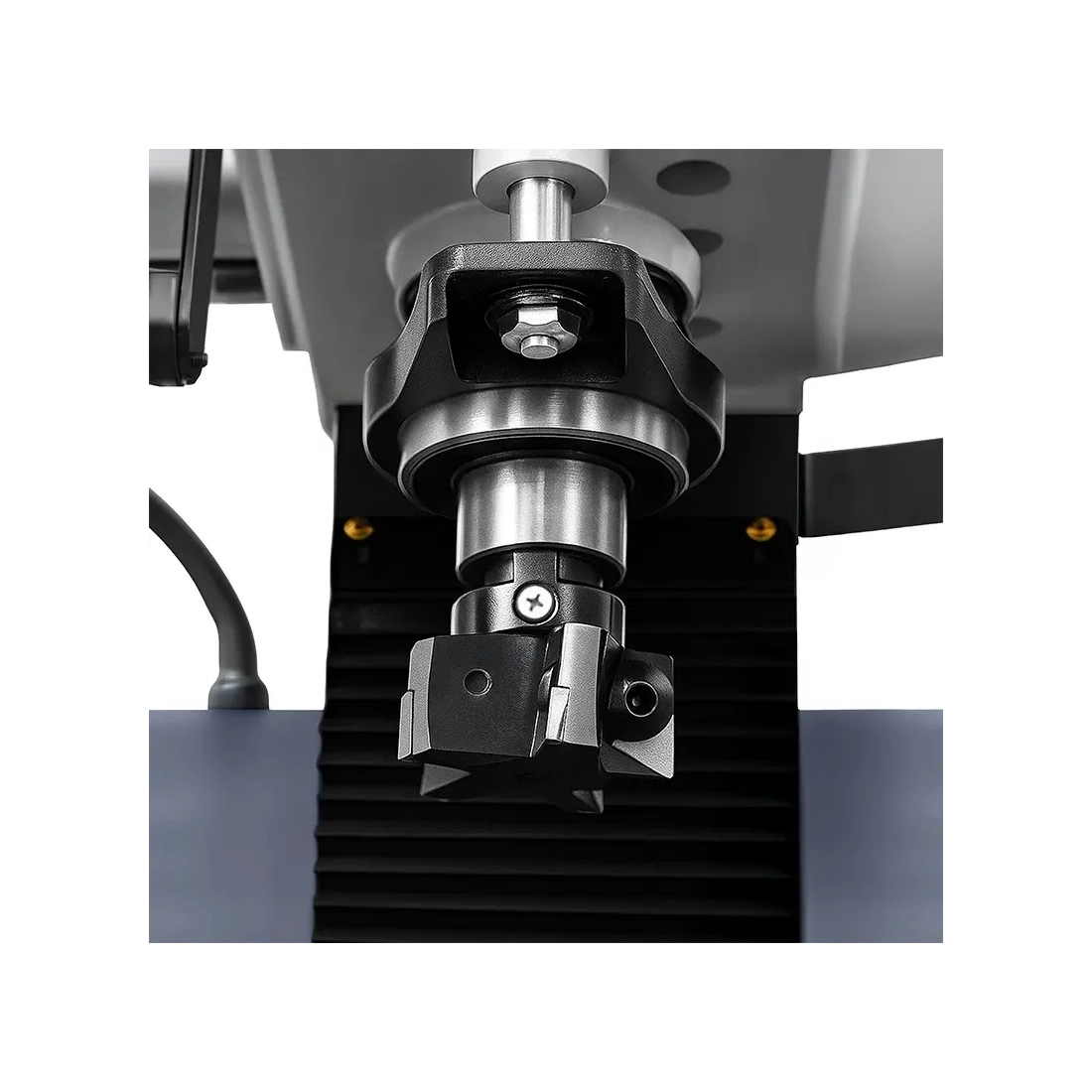

• Cap de frezare Ø80 cu placute

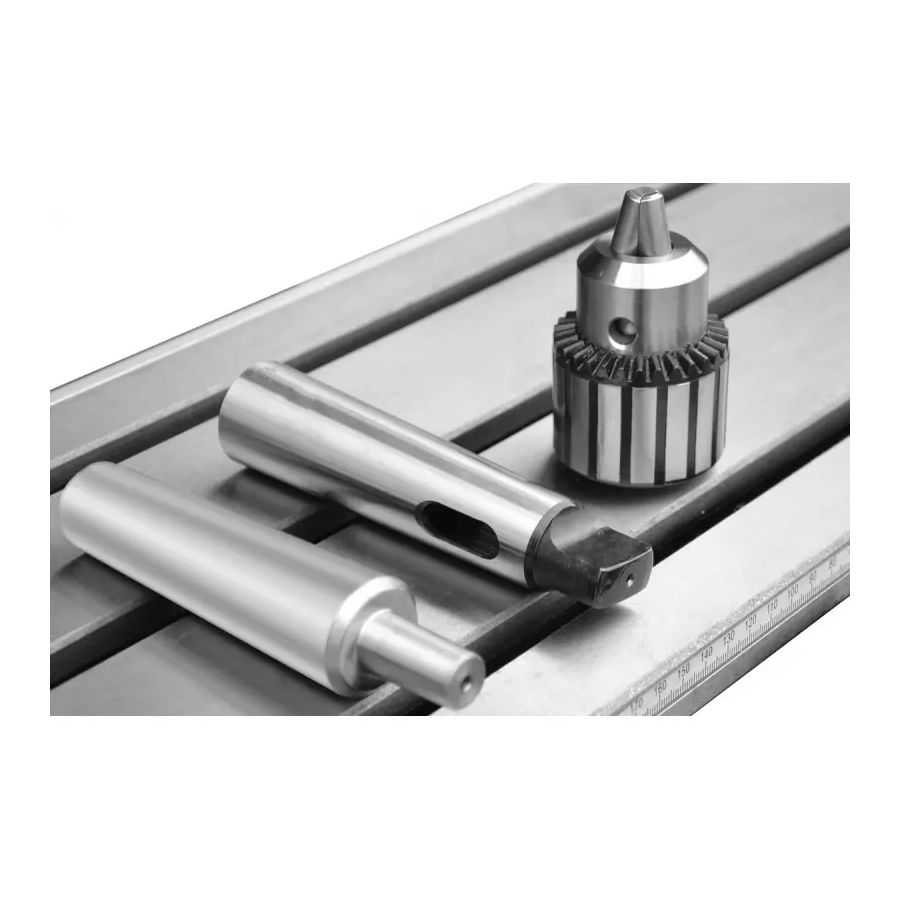

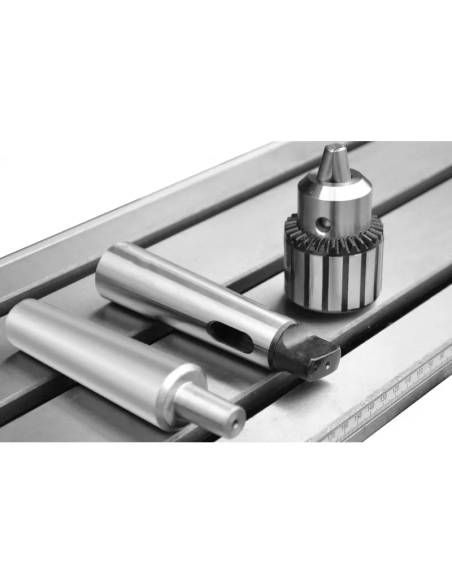

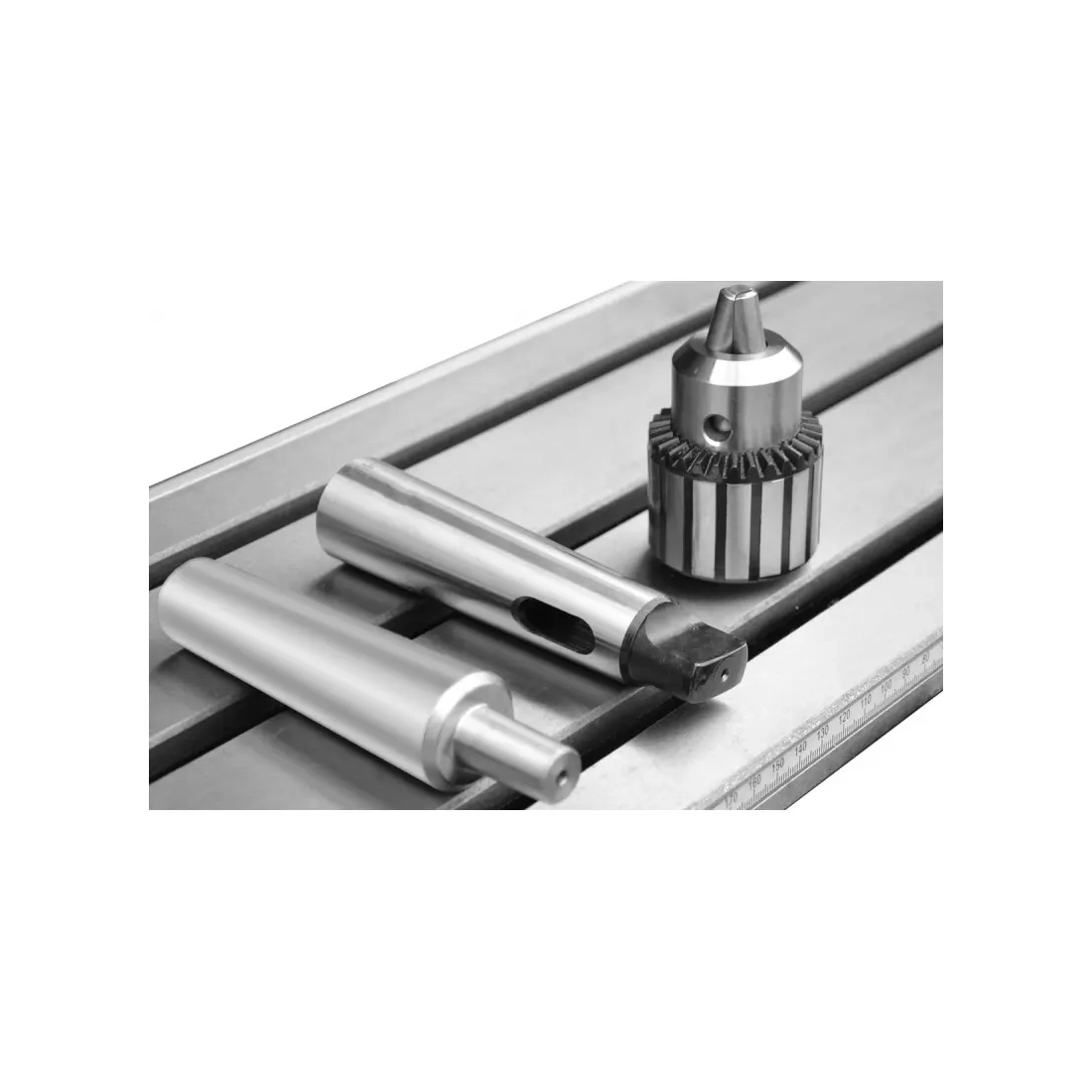

• Mandrina de gaurit
• Sistem de racire

Echipare optionala

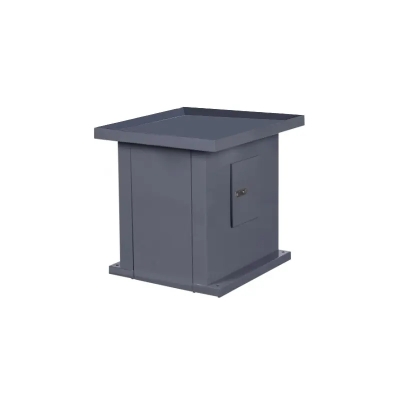

• Baza masinii / stand

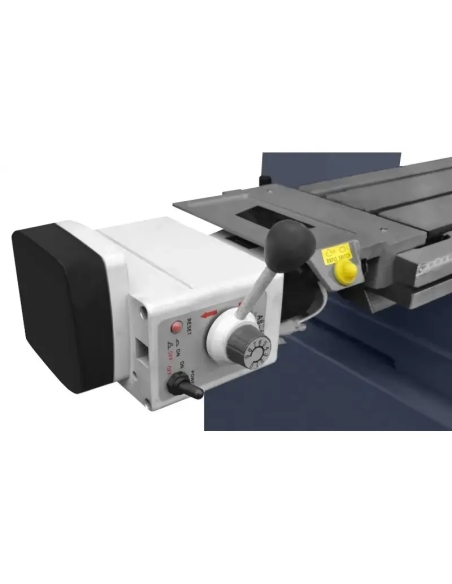

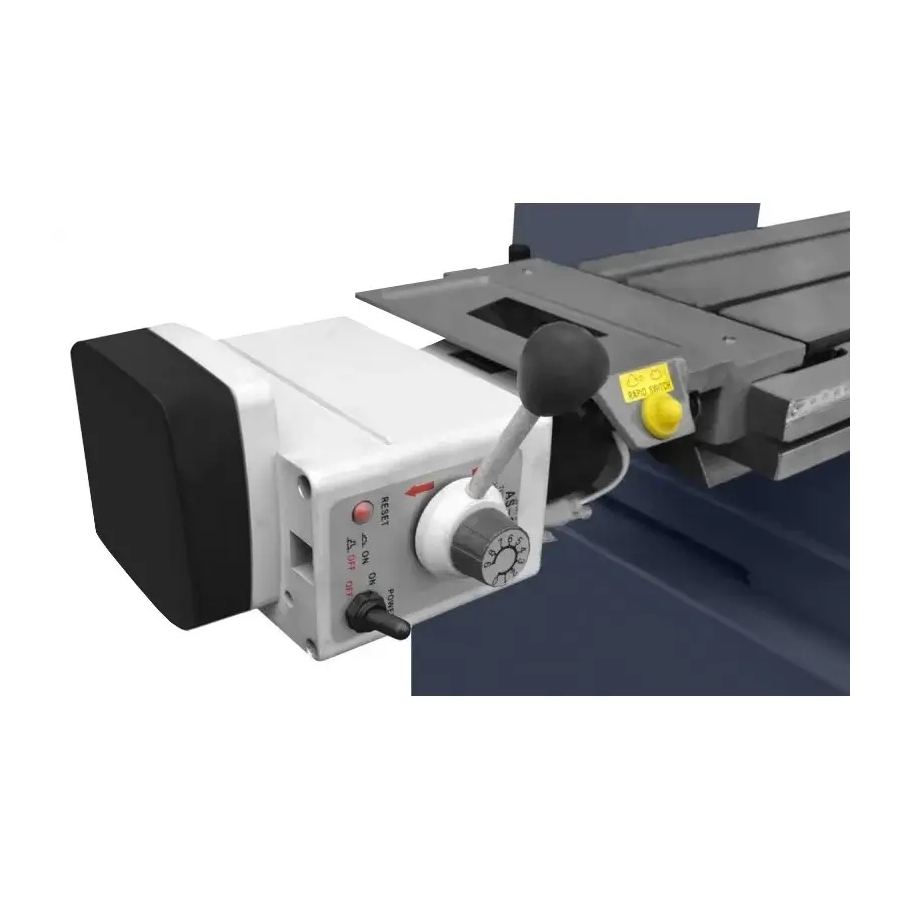

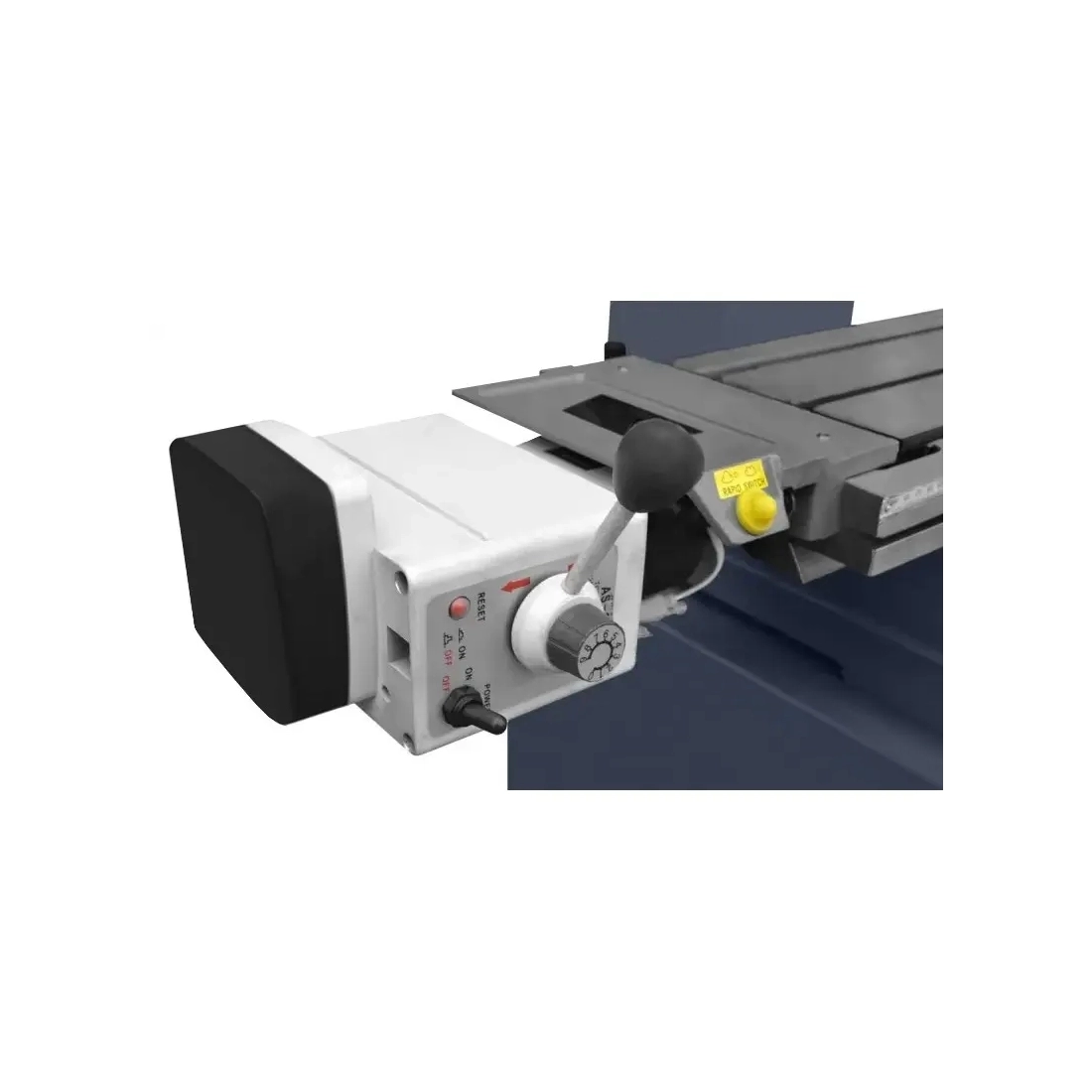

• Avans longitudinal automat al mesei cu reglarea vitezei
• Menghine rotative, basculante, de precizie
• Mese divizoare si dispozitive de divizare
• Capete de filetare si capete de frezare
• Freze de capat (HSS, HSSE, HSS-PM, VHM)
• Burghie cu coada cilindrica si conica
• Placute pentru frezat, tarozi manuali si de masina
• Seturi de elemente de prindere
• Portscule (tulee, Weldon), stifturi de antrenare, mandrine de gaurit

Masina de frezat-gaurit ZX 7055 VARIO DRO imbina precizia ridicata, constructia robusta si functionalitatea avansata, fiind un utilaj fiabil pentru atelierele care urmaresc productivitate constanta, control exact al prelucrarii si rezultate profesionale in prelucrarea metalelor.
