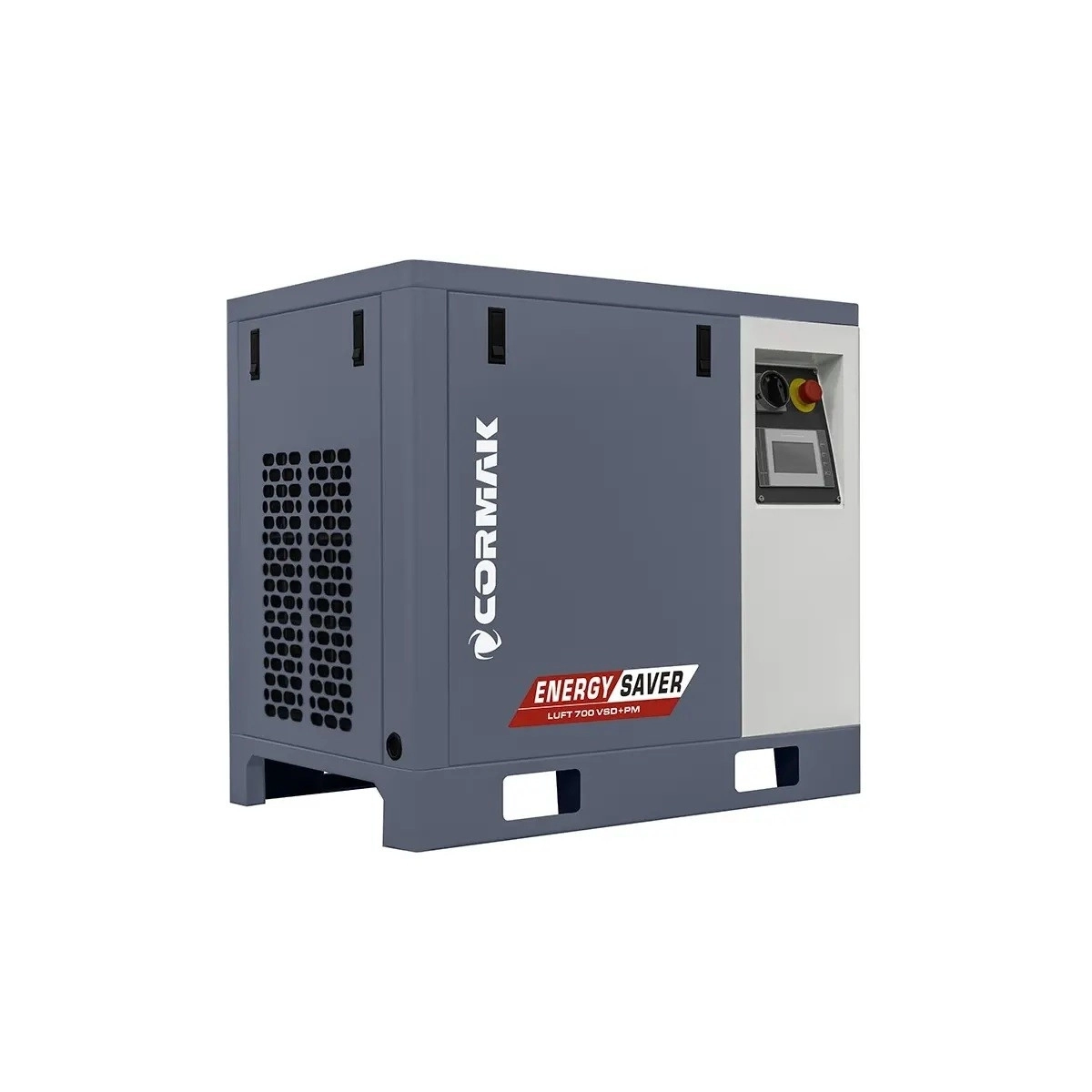

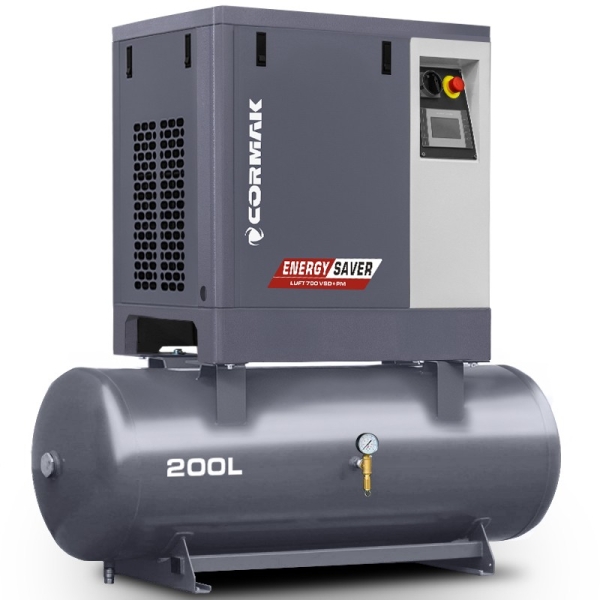

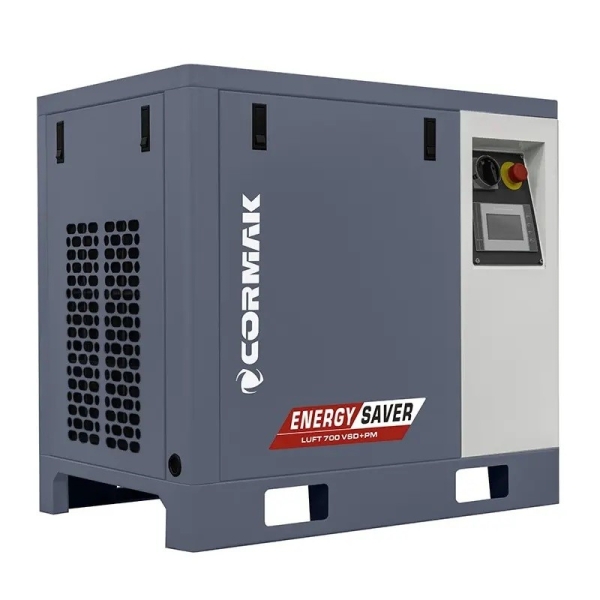

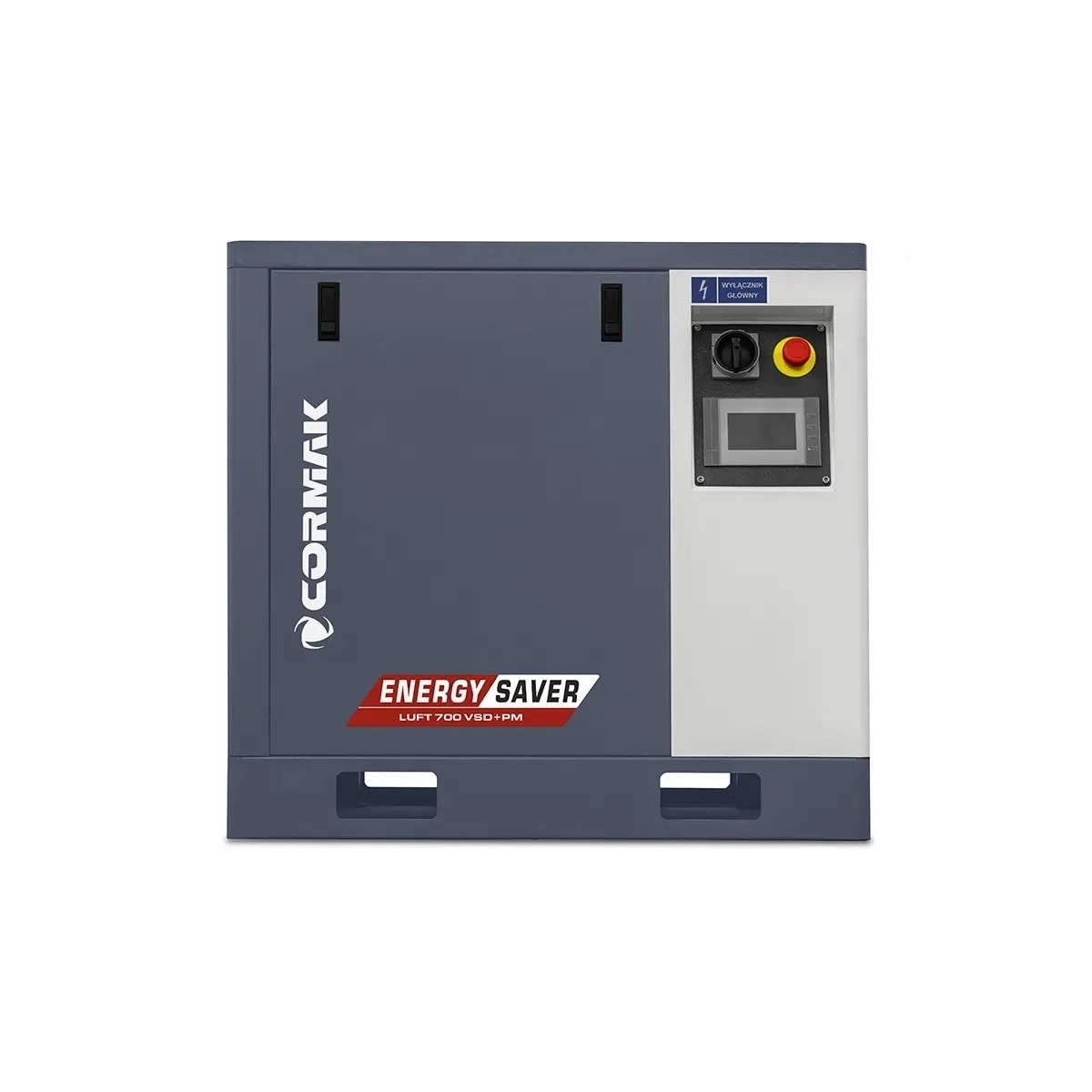

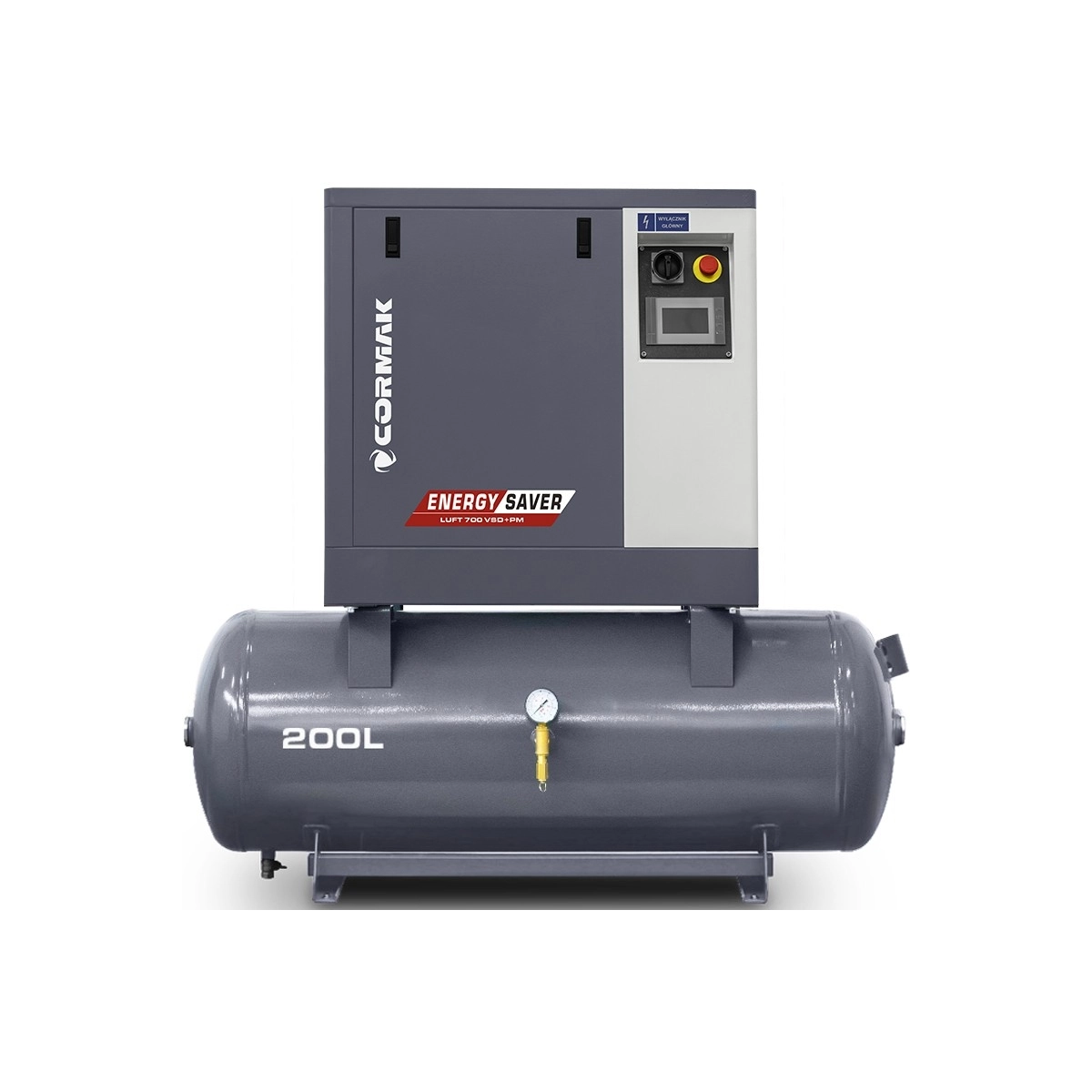

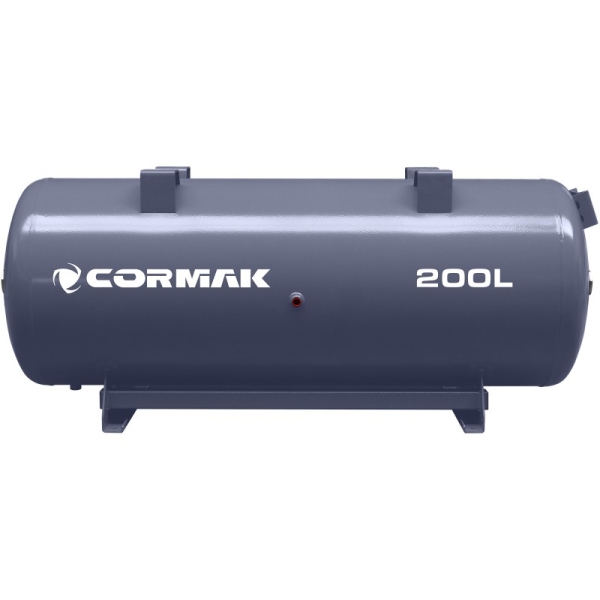

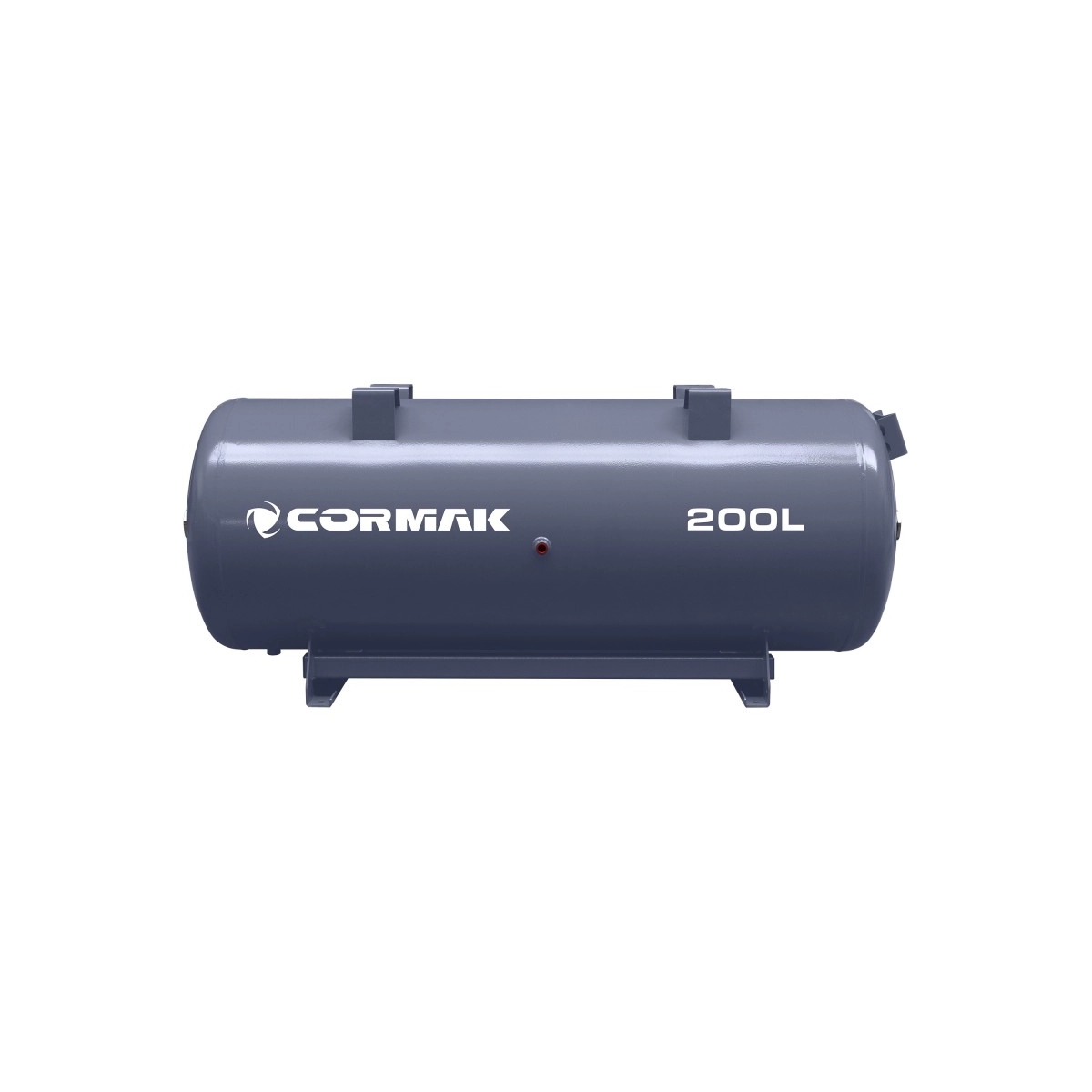

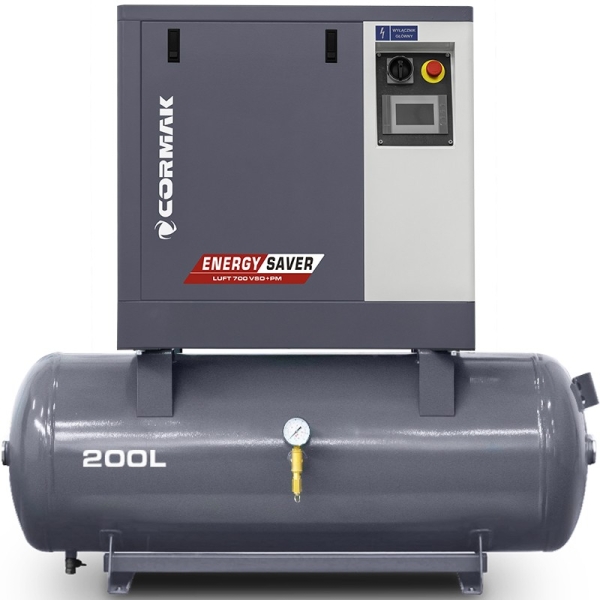

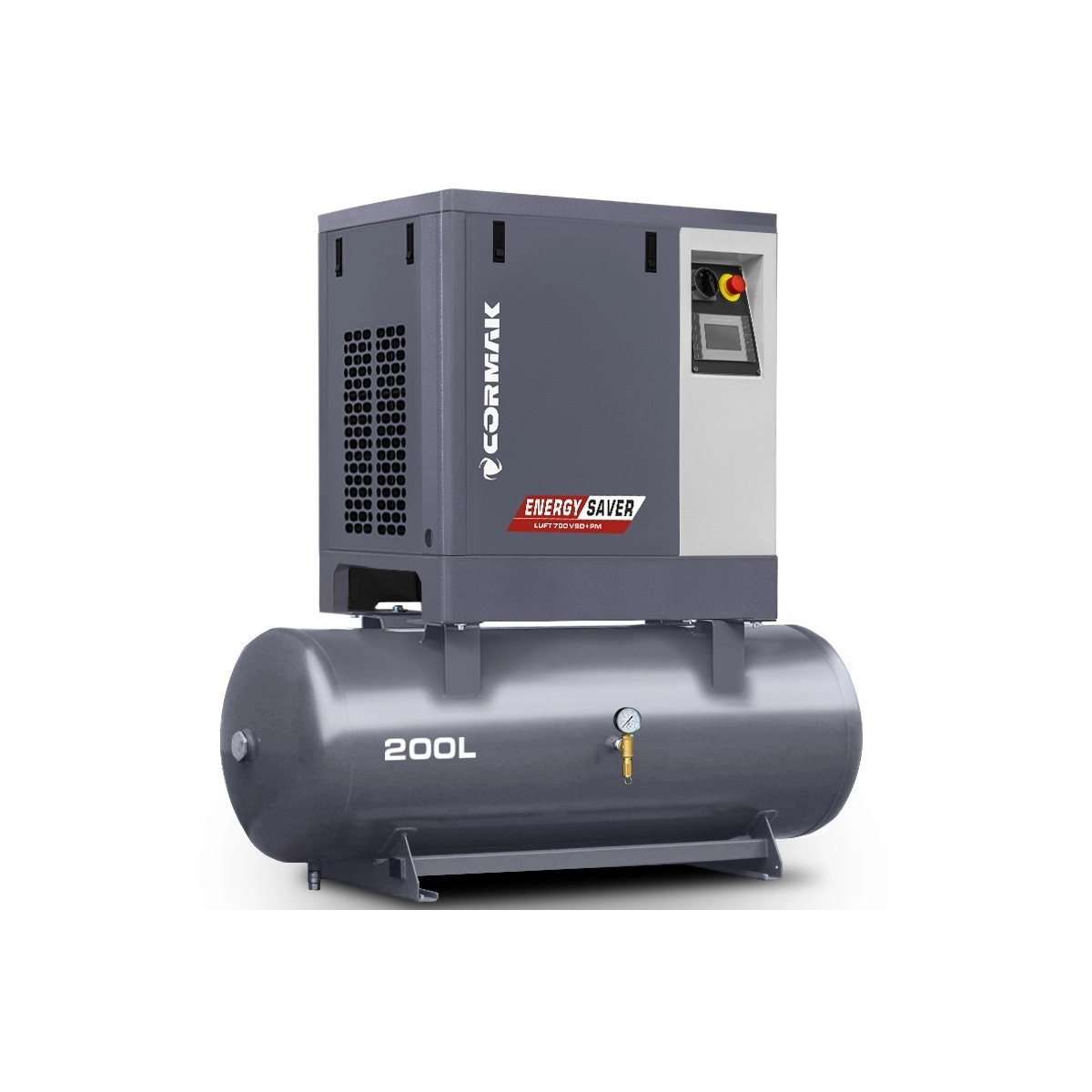

Compresor cu șurub pe rezervor orizontal 200L CORMAK LUFT 700 VSD+PM 5,5 kW 400V

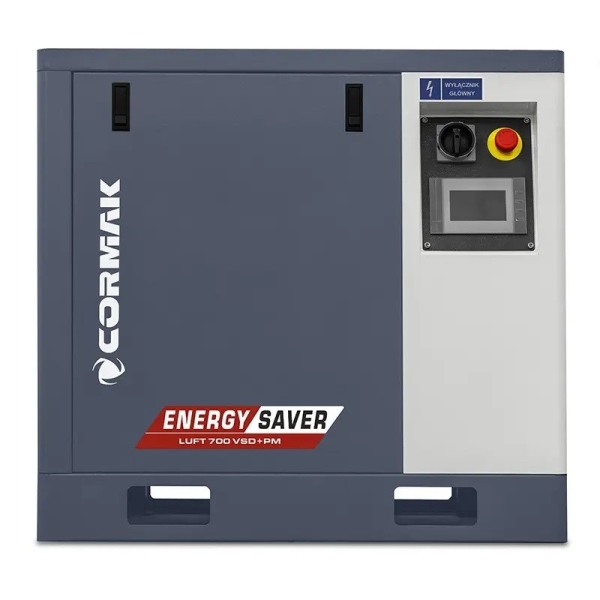

Compresorul cu șurub CORMAK LUFT 700 VSD+PM/200 este o soluție compactă din gama Energy Saver, destinată alimentării uneltelor pneumatice din ateliere, vopsitorii și linii de producție de mici dimensiuni.

Cu o putere de 5,5 kW și un debit efectiv de până la 690 l/min, compresorul asigură alimentarea constantă cu aer comprimat necesară pentru utilizarea cheilor de impact, pistoalelor de suflare și uneltelor de vopsire.

Modelul este alimentat la 400V și a fost proiectat pentru funcționare continuă în aplicații solicitante, precum atelierele de mici dimensiuni, unitățile pentru anvelope și activitățile meșteșugărești. Comparativ cu un compresor cu piston, acesta permite o funcționare mai silențioasă și mai stabilă.

Modelul LUFT 700 VSD+PM utilizează un sistem fiabil de transmisie directă, care elimină vibrațiile și necesitatea reglării transmisiei prin curea. Soluția asigură funcționarea stabilă și transferul direct al puterii de la motor către modulul cu șurub.

Presiunea maximă generată de compresor este de 10 bar. Parametrii de funcționare sunt controlați prin intermediul panoului electronic intuitiv din seria MAM, care oferă acces la informațiile esențiale despre compresor.

• Presiune: până la 10 bar.
• Debit: până la 690 l/min.
• Putere: 5,5 kW.
• Alimentare: 400V.

Gama Energy Saver și eficiența energetică

Gama Energy Saver este o serie avansată de compresoare cu șurub proiectată pentru reducerea consumului de energie. Energia poate reprezenta aproape 80% din necesarul asociat exploatării unui sistem de aer comprimat, iar aceste modele sunt adaptate cerințelor industriei moderne.

Tehnologia motoarelor cu magneți permanenți PM

Compresoarele din seria Energy Saver utilizează motoare Permanent Magnet. Comparativ cu motoarele asincrone standard, acestea oferă următoarele caracteristici:

• Clasă de eficiență: nivel corespunzător standardelor IE4 sau chiar IE5.
• Eficiență la turații reduse: mențin performanțe ridicate inclusiv la turații foarte mici.
• Construcție compactă: dimensiuni și greutate reduse, cu o degajare mai mică de căldură.

Control avansat prin convertizor VSD

Elementul central al gamei Energy Saver este convertizorul de frecvență, denumit și invertor.

• Adaptarea la necesar: compresorul nu funcționează exclusiv în regim de încărcare sau descărcare. Dacă instalația necesită numai 30% din debit, compresorul reduce turația și consumă proporțional mai puțină energie.
• Reducerea mersului în gol: compresoarele clasice pot continua să funcționeze câteva minute după umplerea rezervorului, consumând aproximativ 25–30% din puterea nominală fără să producă aer. Modelele Energy Saver reduc aproape complet acest proces.

Pornire lină Soft Start

Datorită convertizorului de frecvență, compresorul pornește progresiv de la 0 Hz. Astfel sunt eliminate creșterile bruște ale intensității curentului la pornire.

• Protejarea instalației: reduce solicitarea instalației electrice.
• Porniri controlate: permite pornirea și oprirea mai frecventă a compresorului, fără riscul supraîncălzirii înfășurărilor.

Reducerea consumului de energie

În practică, utilizarea tehnologiei Energy Saver permite reducerea consumului de energie cu 30% până la 50% comparativ cu un compresor tradițional cu turație fixă. Sistemul menține o presiune foarte stabilă în rețea, cu o precizie de până la 0,1 bar, aspect important pentru echipamentele de precizie, precum mașinile de debitare cu laser. Absența variațiilor bruște de presiune și temperatură contribuie la prelungirea duratei de funcționare a treptei cu șurub.

Caracteristicile compresorului CORMAK

Compresorul cu șurub CORMAK este construit pentru aplicații solicitante și combină transmisia directă, controlul inteligent și tehnologia cu turație variabilă.

• Construcție modernă: structura robustă și componentele moderne susțin funcționarea îndelungată în condiții de lucru solicitante.
• Optimizarea eficienței: tehnologia VSD și algoritmii de control permit modelului LUFT 700 VSD+PM să adapteze consumul de energie la necesarul curent de aer comprimat.
• Transmisie directă: reduce solicitările asupra blocului cu șurub și motorului, susținând funcționarea eficientă.
• Funcționare silențioasă: sistemele de atenuare a sunetului și reducere a vibrațiilor contribuie la un mediu de lucru mai confortabil.
• Control inteligent: panoul electronic din seria MAM permite monitorizarea parametrilor, planificarea verificărilor și diagnosticarea rapidă.
• Configurare adaptabilă: compresorul poate fi configurat cu sisteme suplimentare de tratare a aerului.
• Presiune de lucru dinamică: reglarea automată permite furnizarea cantității de aer comprimat necesare în momentul utilizării.
• Eficiență energetică: tehnologiile utilizate reduc consumul de energie și impactul asupra mediului.

Avantajele motoarelor PM cu magneți permanenți

Motoarele cu magneți permanenți, denumite Permanent Magnet Motors sau PM Motors, reprezintă o soluție modernă pentru sistemele de acționare electrică și oferă avantaje importante comparativ cu motoarele asincrone tradiționale.

• Eficiență energetică ridicată: motoarele PM nu necesită alimentarea rotorului pentru generarea câmpului magnetic, deoarece acesta este produs de magneții permanenți. Sunt eliminate pierderile de energie din rotor, iar eficiența poate depăși cerințele clasei IE4 Super Premium și se menține ridicată într-un interval larg de sarcini și turații.
• Factor de putere ridicat: motoarele PM absorb mai puțin curent din rețea pentru aceeași putere utilă, reducând solicitarea instalației electrice și consumul de energie reactivă.
• Construcție compactă: câmpul magnetic puternic permite obținerea unei puteri mai mari într-o carcasă de dimensiuni reduse. Motoarele sunt mai ușoare și mai compacte decât motoarele asincrone cu putere comparabilă.
• Cuplu constant: motoarele PM pot genera cuplu constant inclusiv la viteze reduse și oferă un răspuns dinamic rapid. Inerția redusă a rotorului permite modificarea rapidă a vitezei și controlul precis.
• Reglarea vitezei: strategiile de slăbire a câmpului magnetic permit funcționarea într-un interval larg de viteze, cu menținerea unei eficiențe ridicate.
• Fiabilitate sporită: încălzirea redusă, construcția simplificată a rotorului fără înfășurări și solicitările mecanice mai mici susțin funcționarea îndelungată.

Invertorul VSD și optimizarea compresorului

Invertorul, denumit și convertizor de frecvență, este un dispozitiv electronic avansat care permite reglarea continuă a turației motorului în funcție de necesarul curent de aer comprimat.

• Reducerea consumului electric: producția de aer este adaptată consumului, iar compresorul funcționează la puterea necesară. Sunt reduse mersul în gol și pierderile asociate ciclurilor de pornire și oprire. Reducerea consumului poate ajunge la 20-50%, în funcție de profilul de utilizare a aerului.
• Presiune stabilă: reglarea continuă a turației menține o presiune aproape constantă în rețeaua de aer comprimat, independent de variațiile necesarului.
• Pornire cu sarcină redusă: invertorul asigură pornirea lină și elimină curenții mari specifici pornirii stea-triunghi, protejând rețeaua electrică și componentele compresorului.
• Uzură mecanică redusă: reducerea pornirilor și opririlor bruște limitează uzura blocului cu șurub, a rulmenților și a motorului.
• Nivel redus de zgomot: la un necesar scăzut de aer, invertorul reduce turația motorului și nivelul de zgomot emis.
• Flexibilitate operațională: compresorul funcționează eficient atât la sarcini mici, cât și la sarcini ridicate.
• Control și diagnosticare: invertorul este integrat cu panoul de comandă și permite monitorizarea parametrilor, diagnosticarea erorilor, controlul de la distanță și planificarea întreținerii.

Compresorul cu invertor este adecvat aplicațiilor cu necesar variabil de aer comprimat și susține funcționarea eficientă și stabilă a instalației.

Modulul cu șurub

Compresoarele cu șurub CORMAK, inclusiv modelul LUFT 700 VSD+PM, utilizează module cu șurub avansate, proiectate pentru eficiență și funcționare fiabilă în condiții intensive.

• Tehnologie modernă: construcția modulului urmărește obținerea unui debit ridicat cu un consum redus de energie.
• Precizie și control: soluțiile tehnice utilizate permit controlul procesului de producere a aerului comprimat și menținerea stabilă a presiunii.
• Construcție robustă: materialele și structura modulului sunt adaptate condițiilor industriale de lucru și reduc riscul opririlor neplanificate.

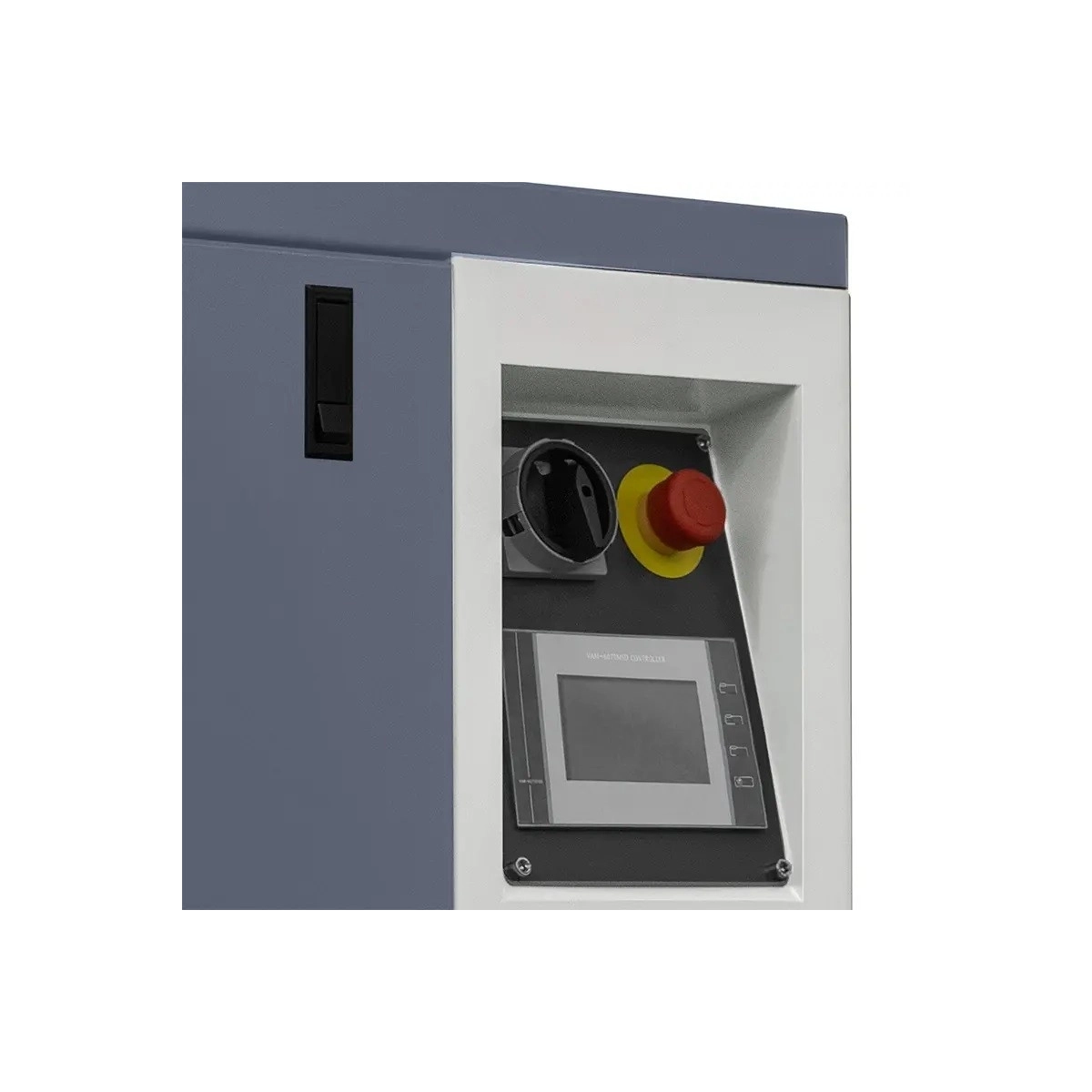

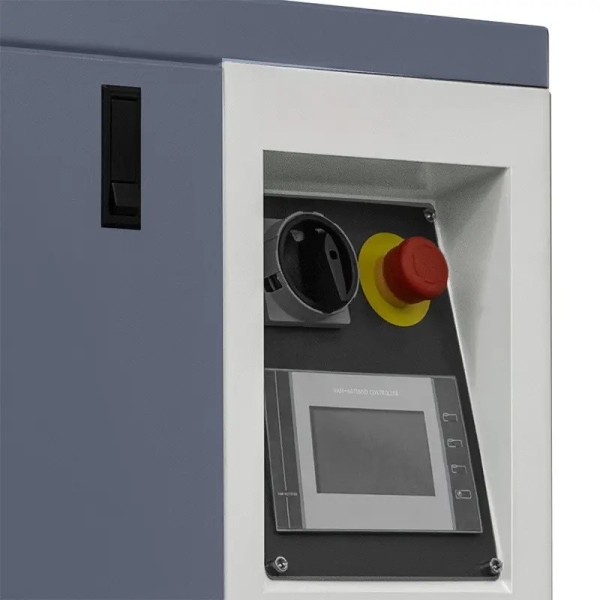

Panoul intuitiv de comandă CORMAK

În compresorul cu șurub CORMAK LUFT 700 VSD+PM, panoul de control din seria MAM gestionează sistemul de aer comprimat, monitorizează funcționarea și permite reacția rapidă la modificarea parametrilor.

• Monitorizare completă: panoul afișează parametrii principali ai compresorului, inclusiv presiunea, temperatura și starea de funcționare.
• Modificarea setărilor: interfața permite ajustarea parametrilor de lucru în funcție de necesarul instalației.
• Notificări imediate: în cazul unei funcționări incorecte sau al necesității unei verificări, controlerul afișează notificarea corespunzătoare.

Documentație pentru inspecția tehnică UDT

Documentația permite înregistrarea compresorului la Urząd Dozoru Technicznego, autoritatea poloneză pentru supraveghere tehnică. Înregistrarea UDT este obligatorie în condițiile prevăzute de reglementările aplicabile.

Documentația include:

• Declarație de conformitate.

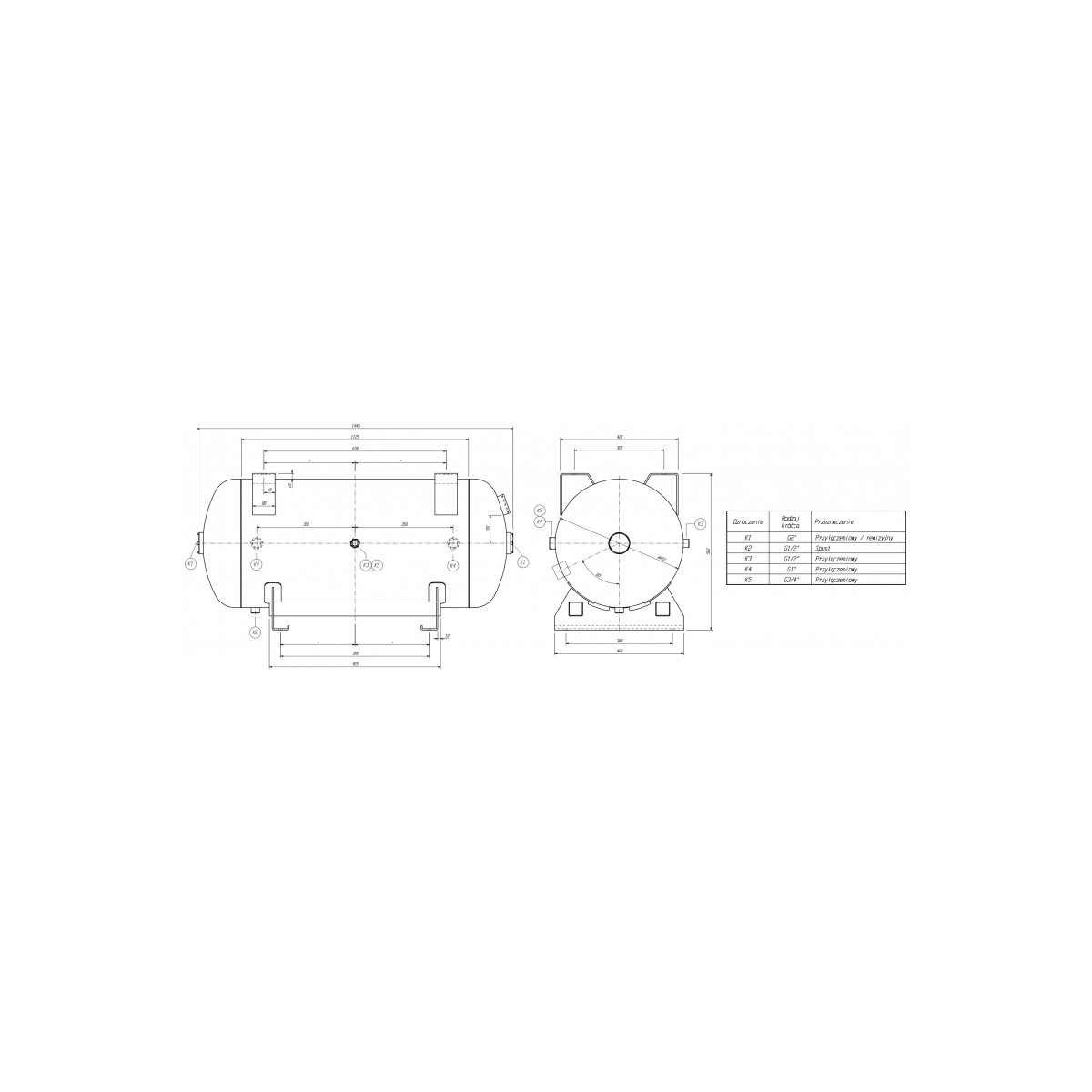

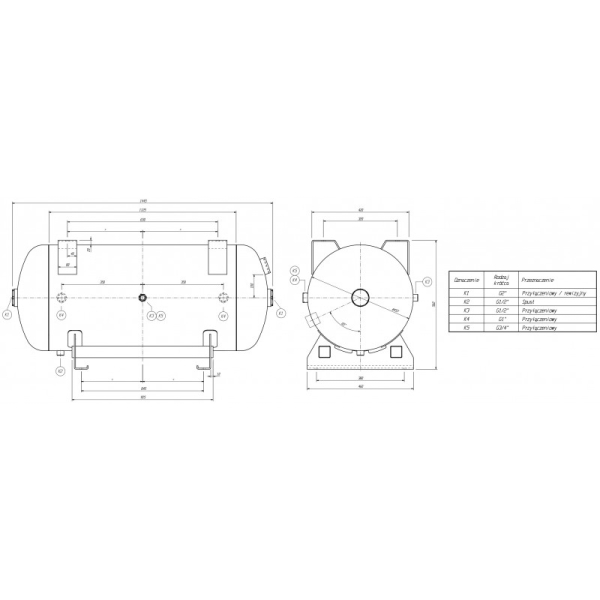

• Certificat pentru rezervor, împreună cu desenul tehnic.
• Certificat pentru supapa de siguranță.
• Instrucțiuni de utilizare în limba polonă.

Parametri tehnici – LUFT 700 VSD+PM

Opțiuni de echipare suplimentară

Compresorul poate fi echipat opțional cu funcții suplimentare pentru adaptarea la cerințele instalației.

• Monitorizare WiFi: modulul intern de internet permite conectarea la cloud, verificarea stării de funcționare și controlul de la distanță al compresorului.
• Integrare RS485 / Modbus RTU: portul opțional de comunicație permite conectarea compresorului la un computer sau la sisteme profesionale de management al clădirii BMS, pentru monitorizarea și arhivarea datelor tehnice.
• Funcționare în cascadă: echipamentul poate fi configurat ca unitate principală Master într-un sistem în cascadă.
• Repornire automată: compresorul poate reporni automat după întreruperea alimentării, fără intervenția manuală a operatorului.
• Program săptămânal: ceasul integrat permite configurarea precisă a unui program de funcționare pentru 7 zile.
• Contor de energie: contorul integrat permite monitorizarea precisă a consumului de energie electrică.
• Sistem de alarmare: avertizorul sonor integrat semnalează imediat apariția unei funcționări incorecte.
