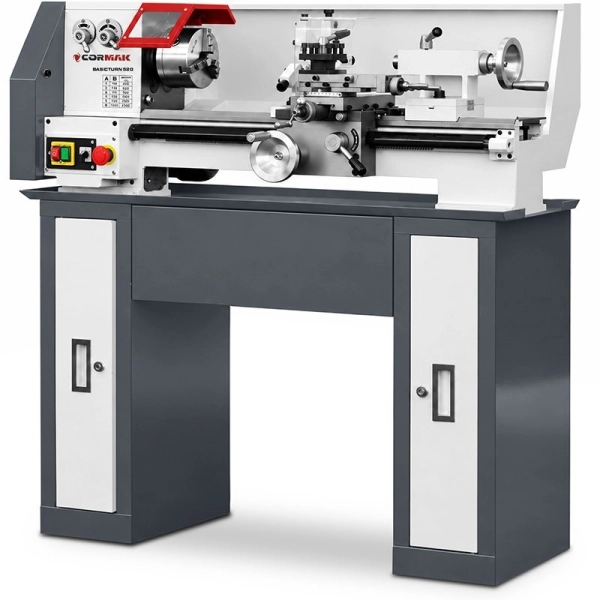

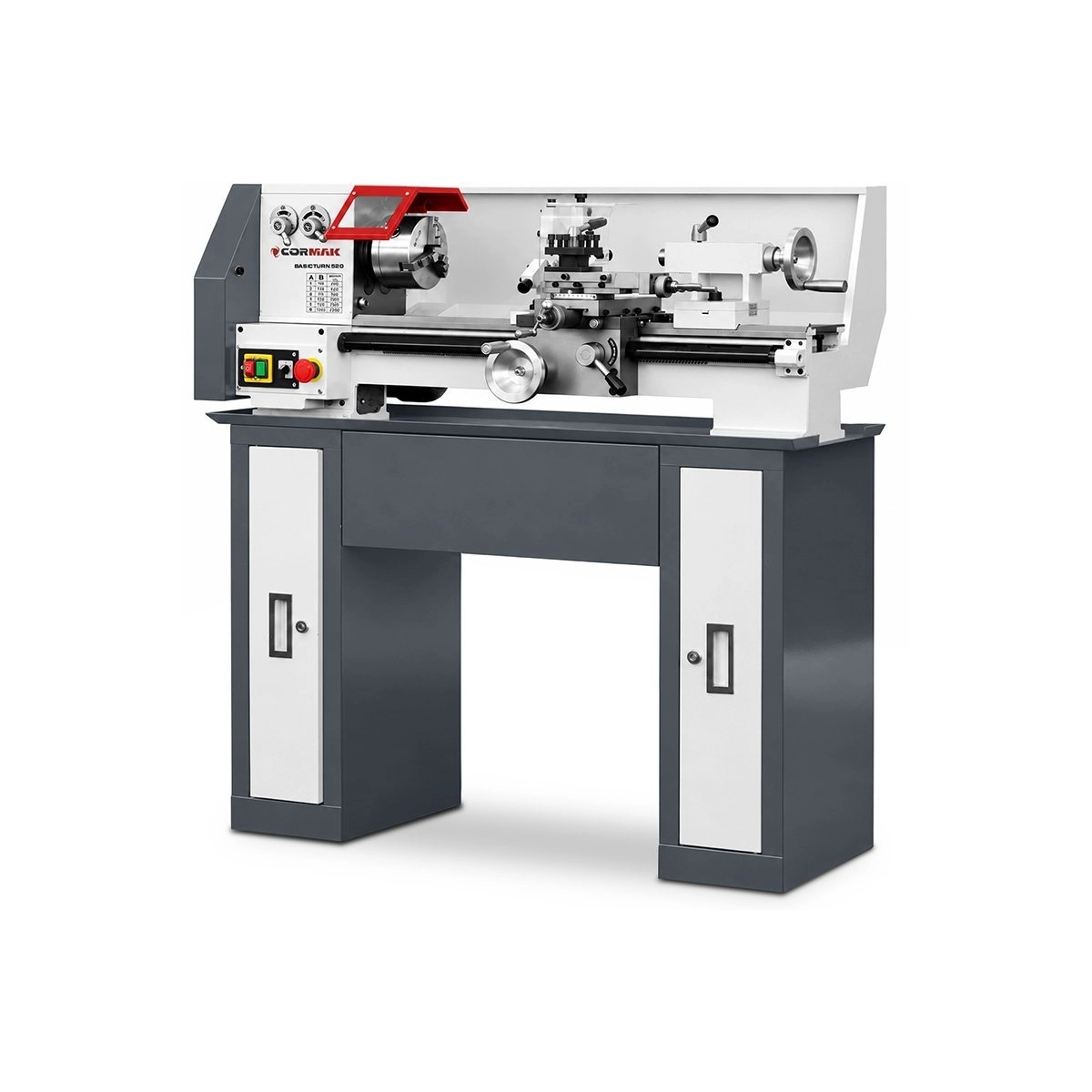

Strung universal convențional CORMAK Basic Turn 210x520 230V

Strungul universal Basic Turn 210x520 a fost conceput pentru utilizatorii care au nevoie de o mașină-unealtă compactă și funcțională pentru lucrările zilnice. Permite realizarea unei game largi de operații de prelucrare a oțelului, aluminiului, alamei și a altor materiale de construcție. Este potrivit pentru realizarea componentelor noi, ajustarea pieselor de schimb și efectuarea reparațiilor mecanice.

Mașina oferă 6 trepte de turație a arborelui principal, în intervalul 170–1950 obr./min. Transmisia mecanică permite selectarea turației potrivite în funcție de tipul materialului, diametrul piesei și unealta așchietoare utilizată. Această soluție asigură o operare convenabilă și permite adaptarea condițiilor de prelucrare la operația executată.

Datorită posibilității de strunjire a suprafețelor exterioare și interioare, realizare a conurilor, filetare și găurire cu ajutorul păpușii mobile, strungul de banc CORMAK poate constitui echipamentul de bază al unui post de prelucrare. Versatilitatea sa permite utilizarea atât pentru lucrări individuale, cât și pentru producția de serii scurte de piese.

Motor cu inducție pentru acționarea strungului de metal

Un element constructiv important al modelului Basic Turn 210x520 este motorul cu inducție, remarcat prin construcția sa durabilă și cerințele reduse de întreținere. Spre deosebire de motoarele tradiționale cu perii, acesta nu are perii de carbon și nici colector, reducând astfel numărul componentelor supuse uzurii mecanice.

Utilizarea acționării cu inducție este deosebit de avantajoasă în cazul mașinilor-unelte folosite cu regularitate. Absența necesității înlocuirii periodice a periilor simplifică întreținerea tehnică a echipamentului, iar funcționarea motorului împreună cu transmisia mecanică permite utilizarea eficientă a turațiilor disponibile ale arborelui principal în timpul diferitelor lucrări de strunjire.

• Construcție fără perii: elimină necesitatea înlocuirii periilor de carbon în timpul exploatării.
• Întreținere redusă: construcția simplificată a sistemului de acționare reduce cerințele de întreținere.
• Durabilitate mecanică: absența colectorului și a periilor limitează uzura componentelor interne ale motorului.
• Utilizare sistematică: sistem de acționare adecvat lucrărilor efectuate în ateliere mecanice și unități de reparații.
• Fără colector: număr redus de componente care necesită verificare și întreținere periodică.
• Transmisie mecanică: permite utilizarea celor șase turații disponibile ale arborelui principal.

Gamă largă de operații de strunjire

CORMAK Basic Turn 210x520 permite efectuarea mai multor lucrări asociate prelucrării precise a pieselor metalice. Construcția corespunzătoare a ansamblurilor de lucru și posibilitatea utilizării diferitelor unelte așchietoare permit folosirea mașinii atât pentru prelucrarea pieselor noi, cât și pentru recondiționarea componentelor uzate.

• Strunjire exterioară și interioară: prelucrarea suprafețelor cilindrice și a alezajelor.
• Strunjirea arborilor și conurilor: realizarea pieselor cu geometrii diferite.
• Planarea feței piesei: realizarea suprafețelor frontale plane.
• Filete metrice și în inch: realizarea îmbinărilor filetate și a pieselor de schimb.
• Găurire, alezare și adâncire: operații realizate cu unelte montate în păpușa mobilă.
• Prelucrarea pieselor uzuale: realizarea bucșelor, bolțurilor, axelor, fusurilor și arborilor.

Caracteristicile principale ale strungului CORMAK Basic Turn 210x520

• Motor cu inducție: sistem de acționare durabil, fără perii de carbon și cu cerințe reduse de întreținere.
• Diametru maxim de strunjire: 210 mm deasupra batiului, pentru prelucrarea unei game variate de piese metalice.
• Distanță între vârfuri: 520 mm, pentru fixarea și prelucrarea pieselor cu lungimi diferite.
• 6 trepte de turație: 170–1950 obr./min, cu reglare mecanică pentru adaptarea parametrilor de așchiere.
• Alezajul arborelui principal: 21 mm, util pentru prelucrarea materialului sub formă de bară.
• Conuri MK3 și MK2: con MK3 pentru arborele principal și con MK2 pentru păpușa mobilă.
• Filetare: 11 filete metrice și 11 filete în inch.
• Portcuțit cu 4 poziții: permite fixarea mai multor unelte și schimbarea comodă a acestora în timpul lucrului.
• Tavă de colectare: colectează uleiul, lichidul de răcire și alte fluide de exploatare.
• Construcție compactă: permite instalarea echipamentului în ateliere cu spațiu limitat.
• Alimentare monofazată: 230 V, fără necesitatea unei instalații trifazate.

Batiu solid și ghidare precisă a uneltei

Baza ansamblului de lucru este formată dintr-un batiu cu lățimea de 125 mm, pe care se deplasează ansamblurile saniei și păpușii mobile. Construcția acestuia asigură susținerea corespunzătoare a componentelor strungului și ghidarea stabilă a uneltei în timpul strunjirii. Acest aspect este important pentru realizarea trecerilor succesive de așchiere și pentru prelucrarea pieselor care necesită menținerea dimensiunilor corespunzătoare.

Sania longitudinală oferă un deplasament maxim de 540 mm, iar domeniul de deplasare al saniei transversale este de 120 mm. Sania portcuțitului are suplimentar un deplasament de 80 mm. Această configurație permite poziționarea comodă a cuțitului de strung în raport cu piesa prelucrată și realizarea diferitelor operații de așchiere.

Păpușa fixă și universalul strungului

Arborele principal al strungului are un alezaj de 21 mm și un con interior MK3. Echiparea standard include un universal cu 3 bacuri și diametrul de 125 mm, care permite fixarea pieselor cilindrice uzuale. Setul inclus de bacuri drepte și inverse extinde posibilitățile de adaptare a fixării la forma și dimensiunile piesei prelucrate.

Păpușă mobilă cu pinolă MK2

Păpușa mobilă este echipată cu un con MK2 și o pinolă cu deplasarea de 45 mm. Aceasta este utilizată pentru susținerea pieselor lungi cu ajutorul unui vârf corespunzător și pentru fixarea uneltelor destinate realizării găurilor. Astfel, strungul poate executa operații de găurire, alezare și adâncire pe axa piesei fixate.

Filetare metrică și în inch

Strungul convențional CORMAK Basic Turn 210x520 este adaptat pentru realizarea filetelor în două sisteme uzuale. Utilizatorul poate executa 11 filete metrice în intervalul 0,4–3 mm și 11 filete în inch în intervalul 8–48 spire pe inch. Selectarea rapoartelor de transmisie se realizează cu ajutorul roților dințate furnizate împreună cu echipamentul.

Funcția de filetare extinde posibilitățile de utilizare a mașinii pentru lucrări de reparații, realizarea pieselor de fixare, recondiționarea subansamblurilor și producerea componentelor care necesită îmbinări filetate. Domeniul avansului longitudinal de 0,05–0,2 mm/obr. permite adaptarea deplasării uneltei la tipul prelucrării efectuate.

Tavă de colectare pentru protejarea postului de lucru

Echiparea standard a strungului include o tavă de colectare destinată uleiului, lichidului de răcire și altor fluide de exploatare care se pot scurge în timpul funcționării sau întreținerii mașinii. Aceasta ajută la limitarea murdăririi suprafeței pe care este amplasată mașina-unealtă și facilitează menținerea curățeniei la postul de lucru.

Tava de colectare este utilă în special în atelierele în care se efectuează regulat lucrări de strunjire. Împreună cu tava pentru șpan inclusă, aceasta facilitează organizarea locului de muncă și curățarea după finalizarea prelucrării.

Strung de banc cu dimensiuni compacte

Basic Turn 210x520 are dimensiunile de 1100 × 500 × 550 mm și masa de 110 kg. Datorită gabaritului redus, mașina poate fi amplasată pe un post de lucru pregătit corespunzător, fără a necesita o suprafață mare în atelier.

Strungul de banc pentru metal este destinat lucrărilor de reparații, producției individuale și de serie mică, precum și realizării pieselor de schimb. Combinația dintre funcționalitate, reglarea mecanică a turației și motorul cu inducție permite utilizarea echipamentului pentru numeroase operații zilnice de prelucrare.

Aplicații și utilizări industriale

• Ateliere mecanice și lăcătușerii.
• Ateliere de scule și laboratoare tehnice.
• Unități de producție mici și mijlocii.
• Departamente de mentenanță și unități industriale de reparații.
• Centre de instruire și laboratoare educaționale.
• Producția prototipurilor, pieselor individuale și seriilor scurte.
• Repararea și recondiționarea componentelor mașinilor și echipamentelor.

Echipare standard

• Tavă de colectare pentru ulei, lichid de răcire și alte fluide de exploatare.
• Lunetă mobilă și lunetă fixă.
• Universal cu 3 bacuri, 125 mm.
• Bacuri drepte și inverse.
• Roți dințate pentru filetare.
• Vârf fix MK2.
• Ungător.
• Tavă pentru șpan.
• Cheie pentru universal și portcuțit.
• Chei fixe și imbus.
• Manual de utilizare în limba poloneză.
• Declarație de conformitate CE.

Echipare opțională

• Suport pentru strung.
• Universal cu 4 bacuri.
• Suporturi pentru unelte.
• Vârfuri rotative.
• Cuțite de strung.
• Mandrine de găurire pentru păpușa mobilă.

Parametri tehnici – CORMAK Basic Turn 210x520

Strung funcțional pentru prelucrarea metalului

Strungul CORMAK Basic Turn 210x520 combină dimensiunile compacte, motorul cu inducție durabil și soluțiile funcționale care facilitează prelucrarea zilnică a metalului. Cele șase turații ale arborelui principal, posibilitatea realizării filetelor metrice și în inch, batiul stabil și echiparea standard extinsă oferă multiple posibilități de utilizare în lucrări de atelier și de producție.

Modelul Basic Turn 210x520 permite realizarea operațiilor de strunjire, filetare și găurire, precum și pregătirea pieselor de schimb. Echipamentul este destinat lucrărilor mecanice regulate, reparațiilor și producției de serii mici de piese.
