Set de transport WL4+WF4 cu capacitate de ridicare de 8 tone

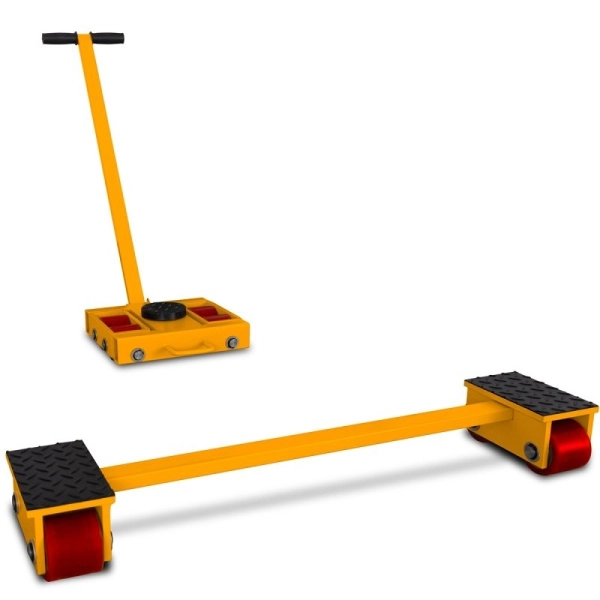

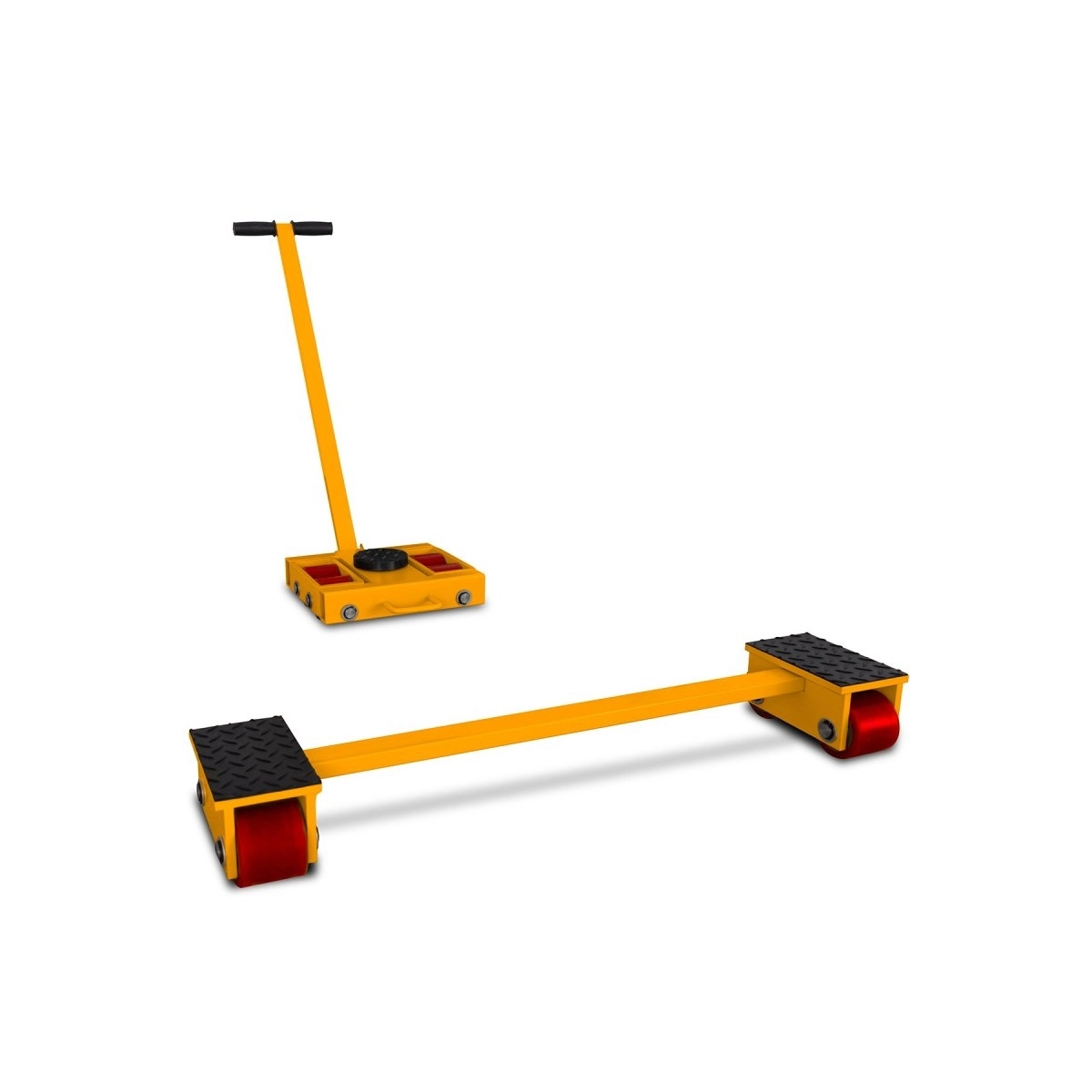

Setul de transport WL4+WF4, cu o capacitate de ridicare de 8 tone, este destinat deplasării pe orizontală a mașinilor grele, utilajelor și echipamentelor industriale. Acesta combină modulul WL4 cu bară de ghidare și șasiul WF4 cu distanță reglabilă între cărucioare, formând un sistem de sprijin în trei puncte. Această configurație permite adaptarea setului la baza echipamentului transportat și facilitează operațiunile de relocare.

Principalele avantaje ale setului de transport WL4+WF4

• Capacitatea setului: 8000 kg, obținută prin combinarea modulului WL4 cu o capacitate de 4000 kg și a șasiului WF4 cu o capacitate de 4000 kg, pentru transportul echipamentelor grele din unități industriale.
• Distanță reglabilă între cărucioare: 50-1100 mm, pentru adaptarea poziției punctelor de sprijin la lățimea bazei mașinii.
• Înălțime de încărcare: 110 mm, profilul redus facilitând poziționarea elementelor de transport sub sarcina ridicată.
• Lungimea barei de ghidare: 900 mm, pentru ghidarea modulului WL4 în timpul deplasării echipamentului.
• Trei puncte de sprijin: permit poziționarea suporturilor în funcție de construcția bazei mașinii transportate.

Construcție și ghidare – role pentru transportul mașinilor

Fiecare modul este echipat cu 4 role de Ø80x70 mm, setul având în total 8 role. Înălțimea de încărcare identică a modulelor WL4 și WF4 permite obținerea unui nivel comun de sprijin. Împărțirea în două module facilitează poziționarea acestora sub echipament și configurarea în funcție de dimensiunile acestuia.

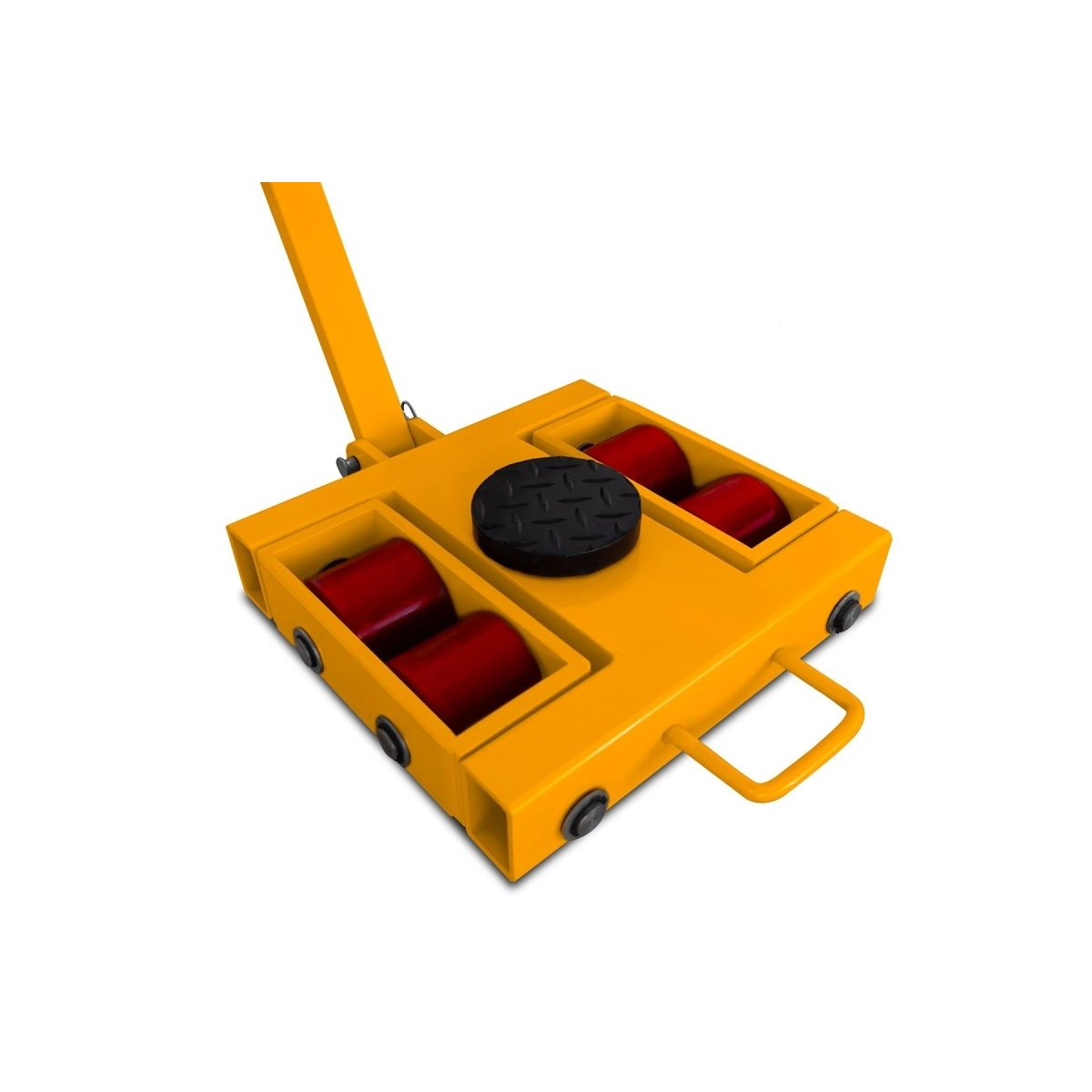

WL4 – modul cu bară de ghidare

WL4 asigură un punct de sprijin cu o suprafață portantă de Ø110 mm. Dimensiunile modulului, de 320x420 mm, permit luarea în considerare a conturului acestuia la planificarea poziționării sub baza mașinii. Bara cu lungimea de 900 mm este utilizată pentru ghidarea modulului, facilitând manevrarea în timpul transportului și apropierea de poziția finală.

WF4 – șasiu cu distanță reglabilă între cărucioare

WF4 formează două puncte de sprijin, fiecare având o suprafață portantă de 180x110 mm. Reglarea distanței în intervalul 50-1100 mm permite adaptarea poziției cărucioarelor la lățimea echipamentului și la dispunerea punctelor de sprijin. Elementul de legătură cu lungimea de 860 mm unește componentele șasiului. Construcția reglabilă extinde posibilitățile de utilizare a setului pentru mașini cu baze de dimensiuni diferite.

Transport intern și poziționarea mașinilor

Cărucioarele de transport WL4+WF4 facilitează organizarea lucrărilor de montaj și relocare. După ridicarea echipamentului cu un dispozitiv adecvat, modulele pot fi poziționate sub punctele de sprijin stabilite. Înălțimea redusă de încărcare și șasiul reglabil facilitează pregătirea mașinii pentru deplasare, iar bara permite ghidarea modulului WL4 către poziția finală.

Setul este destinat deplasării sarcinilor pe pardoseli plane, dure și rezistente. Pregătirea traseului și poziționarea suporturilor în conformitate cu structura mașinii contribuie la organizarea fluentă a transportului în hală.

Utilizarea setului de transport de 8 tone

Setul de transport pentru mașini WL4+WF4 este utilizat în unități de producție, ateliere și depozite, precum și în departamentele de mentenanță. Acesta permite deplasarea mașinilor-unelte, a utilajelor de atelier și a altor echipamente industriale prevăzute cu puncte de sprijin adecvate. Poate fi folosit la instalarea echipamentelor, reorganizarea posturilor de lucru și pregătirea accesului la mașini pentru lucrări de mentenanță.

Componentele setului

• Modulul WL4: un punct de sprijin, 4 role și o bară de ghidare cu lungimea de 900 mm.
• Șasiul WF4: două puncte de sprijin, în total 4 role și un element de legătură cu lungimea de 860 mm.

Parametrii setului WL4 + WF4

WL4

WF4
