Suprafata de lucru | 2000x3000 mm |
Axa Z | 350 mm |
Constructie | Brat - turnat din fonta / masa - otel sudat |
Actionari | motoare servo hibride (AC YASKAWA) |
Masa | hibrida |
Puterea axului | 9 kW |
Ax | HSD racita cu aer (optional, ceata de ulei) |
Viteza axului | de la 6000 la 24000 rpm |
Alimentare | 400 V, aer comprimat min. 8 bar |
Precizia re-pozitionarii | 0,01 mm |
Ghidaje liniare | sine trapezoidale, carucioare Hiwin |
Fixarea materialului | vacuumm, hibrid |
Depozit de unelte | 8 buc. |
Pompa de vid | (optional) 7,5 kW, 6 sectiuni independente de vid |
Software | UCanCAM V13 in versiune in limba romana (optional) |
Greutate | 2300 kg |

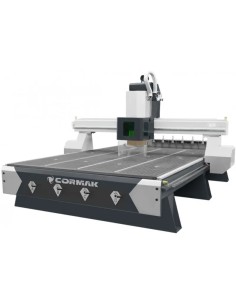

Descrierea masinii
1. Masa de lucru
- Masa sectionala cu sase sectiuni independente de vid, realizata din placi HPL rigide si rezistente, controlate direct din dulapul de comanda,
- Fiecare sectiune dispune de orificii prin care este adus vidul de la pompa de vid,
- Orificiile principale de pe masa de vid au dopuri, permitand fixarea diferitelor formate de materiale,
- Suprafata mesei de lucru este acoperita cu o retea de canale, care permite distribuirea uniforma a vidului pe intreaga sa suprafata,
- Dispune de caneluri care permit, de asemenea, fixarea manuala a materialului,
- Masa este echipata cu stopuri pe doua axe! Pozitionere pneumatice care permit asezarea materialului intotdeauna in acelasi loc,
- Linia de plottere IND este echipata cu o masa de lucru industriala, robusta si intarita.
- Posibilitatea de a plasa un dulap pentru unelte sub masa de lucru la capatul acesteia.
2. Ax HSD de productie italiana
- Ax fara perii de la un producator de renume, de inalta clasa, cu o putere de 9 kW, alimentat de un invertor, cu protectie impotriva suprasarcinii.
- Ax de frezare electric echipat cu un sistem inovator de racire CU AER.
- Adaptat pentru schimbarea automata a uneltelor, ceea ce reduce timpul de prelucrare prin eliminarea timpului de oprire asociat cu schimbarea manuala a frezei.
- Automatizarea permite utilizarea tuturor uneltelor in procesul de productie fara necesitatea calibrarii si opririi ciclului de productie.
- Posibilitatea de a adauga ceata de ulei contra cost.
3. Actionare
- Actionari economice de inalta clasa servo AC YASKAWA controlate de un controler digital, asigurand o prelucrare de calitate excelenta la mentinerea unor viteze de lucru ridicate in diferite directii,
- Motoare fara perii servo AC care actioneaza axele X, Y transfera actionarea prin transmisii planetare de inalta calitate.
- Axul Z, unde precizia pozitionarii este esentiala, este actionat de un surub cu bile intarit.
- Miscarea portii de-a lungul axelor X si Y se realizeaza prin sine de ghidare HIWIN si roti dintate cu dinti oblici, care garanteaza o functionare fara probleme timp de multi ani, fiind fabricate din otel intarit de inalta calitate.
- Sinele trapezoidale profesionale HIWIN utilizate pe toate axele sunt supuse controlului de conformitate, iar procedurile de testare sunt efectuate in fiecare etapa a asamblarii.
- Sistem central de lubrifiere fara intretinere pentru cele mai importante elemente mobile: carucioare si surub cu bile. Acest lucru economiseste timp si protejeaza cele mai importante componente mobile.
4. Constructie
- Constructia portii glisante este realizata din fonta turnata, oferind o rigiditate incredibila si absorbtia vibratiilor generate in timpul prelucrarii.
- Constructia rigida a mesei, realizata din otel nervurat, elimina aparitia vibratiilor in timpul procesului de productie.
5. Depozit de unelte si senzor de masurare a uneltelor
- Masina este echipata cu un depozit liniar de unelte cu 8 pozitii, set de conuri ISO30 si mansoane ER32.
- Include suporturi: ISO30 si mansoane pentru fixarea uneltelor cu dimensiuni:
1/2" - 6 buc.; 1/8" - 2 buc.; 3-4mm - 2 buc.; 5-6mm - 4 buc.; 7-8mm - 2 buc.; 9-10mm - 2 buc. - Fiecare freza CNC este echipata cu un senzor de inaltime a uneltei pe axa Z, care elimina timpul necesar pentru corectarea masuratorilor dupa fiecare schimbare a uneltei.
6. Software, CONTROL INDUSTRIAL:
- Masina suporta software CAD/CAM in cea mai recenta versiune.
- OPTIONAL Cel mai recent software UCanCAM V13 in versiune in limba romana (software-ul ofera posibilitatea importului de fisiere din Corel, Autocad etc. Import/export de fisiere, editor si introducerea de text si multe alte functii)
- Software-ul permite proiectarea rapida si usoara a elementelor, care sunt apoi convertite in asa-numitul G-code. Este posibila si importarea fisierelor gata din alte programe.
- Masina este echipata cu functia de memorizare a ultimei traiectorii G-code (In caz de defectiune sau intrerupere a alimentarii, incepe lucrul de la ultimul punct fara pierderi de timp si material).
7. Pompa de vid si piciorul de evacuare (optional)
- Noua generatie de capote de evacuare permite o munca mai rapida si mai eficienta cu evacuarea.
- Utilizarea unei pompe de vid creste semnificativ forta de fixare a detaliilor prelucrate pe masa masinii, astfel incat materialul sa nu se miste.
- Pompa de vid optionala - 7,5 kW (max -440 mbar).
- 6 sectiuni independente de vid.

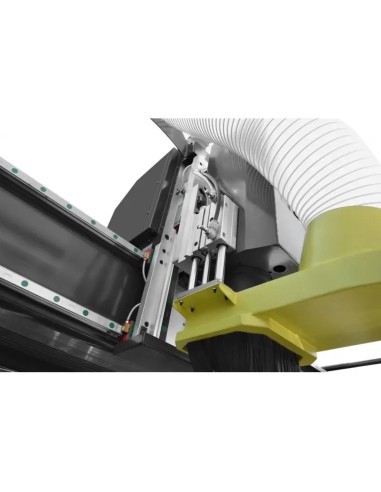

- Piciorul de evacuare actionat pneumatic, situat langa ax, permite conectarea oricarei evacuari de aschii, mentinand curatenia prelucrarii, siguranta si, in acelasi timp, precizia muncii.
Oferim masini unelte cu adevarat CE UE DTR - certificate de cei mai buni din UE.
Alegand marca CORMAK, alegi precizia prelucrarii si o durata lunga de viata, liniste si siguranta pentru tine sau angajati.
Nu cautam firme externe, avem propriul nostru service (servicii de garantie/post-garantie/formare/porniri/prezentari de masini) la sediul nostru CORMAK.
Dotari
- Ax racit cu aer, versiune Premium.
- Actionari servo hibride AC Yaskawa.
- Poarta ridicata pe axa Z la 350mm.
- Masa de vid - 4 sectiuni independente de vid + masa cu caneluri pentru fixarea manuala a materialului (manere incluse).
- Senzor de masurare a uneltei inclus.
- Unelte, set de mansoane, picioare de nivelare si alte accesorii.
- Control SYNTEC.
- Set de unelte: freze, burghie, suporturi.
Descarcarea si amplasarea masinii de catre client.
Conexiunea de alimentare este responsabilitatea clientului din cauza diferitelor prize 16A / 32A.
