Suprafata de lucru | 2000x4000 mm |
Axe Z | 350 mm |
Constructie | Brat - turnat din fonta / masa - otel sudat |
Actionari | motoare servo hibride (AC YASKAWA) |
Masa | hibrida |
Puterea fusului | 9 kW |
Fus | HSD racit cu aer (optional, ceata de ulei) |
Viteza fusului | de la 6000 la 24000 rpm |
Alimentare | 400 V, aer comprimat min. 8 bar |
Precizia re-pozitionarii | 0,01 mm |
Ghidaje liniare | sine trapezoidale, carucioare Hiwin |
Fixarea materialului | vacuumm, hibrid |
Pompa de vid | (optiune) 7,5 kW, 6 sectiuni independente de subpresiune |
Software | UCanCAM V12 in versiune in limba romana (optional) |
Pondere | 2600 kg |
Descrierea masinii

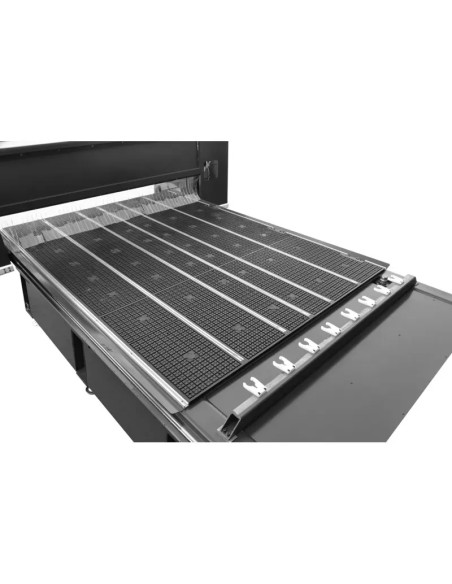

1. Masa de lucru
- Masa sectionala cu sase sectiuni independente de subpresiune, fabricata din placi HPL rigide si rezistente, controlate direct din tabloul de comanda,
- Fiecare sectiune are orificii, la care se aduce subpresiunea din pompa de vid printr-un sistem de tevi,
- Orificiile principale din masa de subpresiune au dopuri, care permit fixarea diferitelor formate de materiale,
- Suprafata mesei de lucru este acoperita cu o retea de canale, care permite distribuirea uniforma a subpresiunii pe intreaga sa suprafata,
- Dispune de caneluri care permit, de asemenea, fixarea manuala a materialului
- Masa este echipata cu bumperi pe doua axe! Pozitionere pneumatice, care permit plasarea materialului intotdeauna in acelasi loc,
- Linia de plotere IND este echipata cu o masa de lucru industriala, masiva si intarita.
- Posibilitatea de a plasa un dulap de unelte sub masa de lucru la capatul acesteia.
2. Fus HSD de productie italiana
- Fus fara perii de la un producator renumit, de inalta calitate, cu o putere de 9 kW, alimentat de un invertor, cu protectie la suprasarcina.
- Fus de frezare electric echipat cu un sistem inovator de racire cu AER.
- Adaptat pentru schimbul automat de unelte, ceea ce reduce timpul de prelucrare prin absenta intreruperilor legate de schimbarea manuala a frezei.
- Automatizarea permite utilizarea tuturor uneltelor in procesul de productie fara necesitatea de calibrare si oprirea ciclului de productie
- Posibilitatea de a adauga ceata de ulei contra unei taxe suplimentare
3. Actionare
- Actionari economice de inalta clasa servo AC YASKAWA controlate de un controler digital, asigurand prelucrare de calitate superioara mentinand viteze de lucru ridicate in directiile individuale,
- Motoare servo AC fara perii care actioneaza axele X, Y transmit puterea prin transmisii planetare de inalta calitate
- Axa Z, unde precizia pozitionarii este esentiala, este actionata de o surub cu bile intarit.
- Mutarea portii de-a lungul axelor X si Y se face prin sine de ghidare HIWIN si roti dintate cu dinti inclinati, care garanteaza o functionare fara probleme pe termen lung, fiind fabricate din otel intarit de inalta calitate
- Sinele trapezoidale profesionale marca HIWIN utilizate in toate axele sunt supuse controlului conformitatii, iar procedurile de testare sunt efectuate la fiecare etapa a montajului.
- Un sistem central de lubrifiere fara intretinere pentru cele mai importante componente mobile: carucioarele si surubul cu bile. Acest lucru economiseste timp si protejeaza cele mai importante subansamble mobile.
4. Constructie
- Constructia portii glisante este realizata dintr-un turnat din fonta care atinge o rigiditate incredibila, absorband foarte bine vibratiile generate in timpul prelucrarii.
- Constructia rigida a mesei, realizata din otel nervurat, exclude aparitia vibratiilor in timpul procesului de productie.
5. Magazin de unelte si senzor de masurare a uneltelor
- Masina este echipata cu un magazin de unelte liniar cu 8 pozitii, set de conuri ISO30 si mansoane ER32
- In pachet sunt incluse suporturi: ISO30 si mansoane pentru fixarea uneltelor cu dimensiunile:
1/2" - 6 buc.; 1/8" - 2 buc.; 3-4mm - 2 buc.; 5-6mm - 4 buc.; 7-8mm - 2 buc.; 9-10mm - 2 buc. - Fiecare freza CNC este echipata cu un senzor de inaltime precis pentru axa Z, care elimina timpul necesar pentru corectarea masuratorilor dupa fiecare schimbare de unealta.
6. Software, CONTROL INDUSTRIAL:
- Masina suporta software CAD/CAM in cea mai recenta versiune.
- OPTIONAL Cel mai recent software UCanCAM V12 in versiune in limba romana (software-ul ofera posibilitatea de import a fisierelor din Corel, Autocad etc. Import/export de fisiere, editor si introducerea de text si multe alte functii)
- Software-ul permite proiectarea rapida si usoara a elementelor, care sunt apoi convertite de program in asa-numitul G-code. De asemenea, este posibil importul fisierelor gata din alte programe.
- Masina este echipata cu functia de memorare a ultimei traiectorii G-code (In caz de defectiune sau intrerupere a alimentarii, incepe lucrul din ultimul punct fara pierderi de timp si material).
7. Pompa de vid si piciorul de extractie (optional)
- Noua generatie de capace de extractie permite o munca mai rapida si mai eficienta cu extractia
- Utilizarea pompei de vid creste semnificativ forta de fixare a detaliilor prelucrate pe masa masinii, astfel incat materialul nu se misca
- Pompa de vid optionala - 7,5 kW (max -440 mbar)
- 6 sectiuni independente de subpresiune
- Piciorul de extractie actionat pneumatic, situat langa fus, permite conectarea oricarei extractii de aschii, mentinand curatenia prelucrarii, siguranta si, in acelasi timp, precizia muncii

Oferim masini-unelte cu adevarat CE UE DTR - certificate de cei mai buni din UE.
Alegand marca CORMAK, alegi precizia prelucrarii si o durata lunga de viata, liniste si siguranta pentru tine sau angajatii tai.
Nu cautam firme externe, avem propriul nostru serviciu (servicii de garantie / post-garantie / instruiri / puneri in functiune / prezentari de masini) in sediul nostru CORMAK
Dotari
- Fus racit cu aer, versiune Premium
- Actionari servo hibride AC Yaskawa
- Poarta ridicata pe axa Z la 350mm
- Masa de subpresiune - 4 sectiuni independente de subpresiune + masa cu caneluri pentru fixarea manuala a materialului (prinderi incluse)
- Senzor de masurare a uneltelor inclus
- Unelte, set de mansoane, picioare de nivelare si alte accesorii
- Control SYNTEC
- Set de unelte: freze, burghie, suporturi
Descarcarea si amplasarea masinii sunt responsabilitatea clientului.
Conectorul de alimentare este responsabilitatea clientului din cauza diferitelor prize 16A / 32A
