Pole de lucru | 2100x3200 mm |
Axa Z | 350 mm |
Constructie | Brat - fonta / masa - otel sudat |
Actionari | motoare servo hibride (AC YASKAWA) |
Masa | hibrida |
Puterea axului | 9 kW |
Ax | HQD racire cu aer (optional, ceata de ulei) |
Rotiri ax | de la 6000 la 24000 rpm |
Alimentare | 400 V, aer comprimat min. 8 bar |
Precizia repozitionarii | 0,01 mm |
Ghidaje liniare | sine trapezoidale, carucioare Hiwin |
Fixarea materialului | vacuumna, hibrida |
Pompa | vacuumna 7,5 kW, 4 sectiuni independente de vid |
Software | UCanCAM V13 in versiune in limba poloneza (optional) |
Dimensiuni | 4070 x 2870 x 1900 mm |
Pondere | 2050 kg |

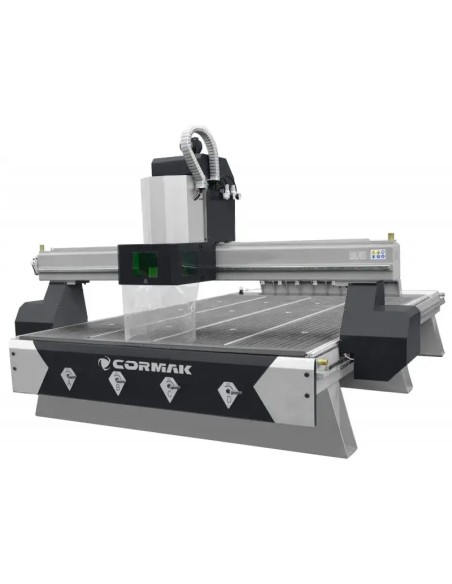

Descrierea masinii
1. Masa de lucru
- Masa sectionala cu patru sectiuni independente de vid, realizata din placi HPL rigide si durabile,
- Fiecare sectiune dispune de orificii, prin care se aduce vidul de la pompa de vid printr-un sistem de conducte,
- Orificiile principale din masa de vid au dopuri, permitand fixarea diverselor formate de materiale,
- Suprafata mesei de lucru este acoperita cu o retea de canale, care permite distribuirea uniforma a vidului pe intreaga sa suprafata,
- Dispune de santuri care permit, de asemenea, fixarea manuala a materialului
2. Ax HQD
- Ax fara perii de la un producator renumit, de inalta clasa, cu puterea de 9 kW, alimentat de un invertor, cu protectie la suprasarcina.
- Ax electro-freza dotat cu un sistem inovator de racire CU AER.
- Adaptat pentru schimburi automate de unelte, ceea ce reduce timpul de prelucrare prin eliminarea timpului de oprire asociat cu schimbarea manuala a frezei.
- Automatizarea permite utilizarea tuturor uneltelor in procesul de productie fara necesitatea calibrarea si oprirea ciclului de productie.
- Posibilitatea de a adauga ceata de ulei contra cost suplimentar.
3. Actionare
- Actionari economice de inalta clasa servo AC YASKAWA controlate de un controller digital, asigurand prelucrari de calitate excelenta la viteze de lucru ridicate in diverse directii.
- Motoare servo AC fara perii care actioneaza axele X, Y transmit actionarea printr-un sistem de transmisie planetara de inalta calitate.
- Axa Z, unde precizia pozitionarii este esentiala, este actionata de o suruba cu bila intarita.
- Mutarea usii pe axele X si Y se face prin sine de ghidare HIWIN si roti dintate cu dinti inclinati, care garanteaza o functionare fara probleme pe termen lung, realizate din otel de calitate superioara, intarit si calit.

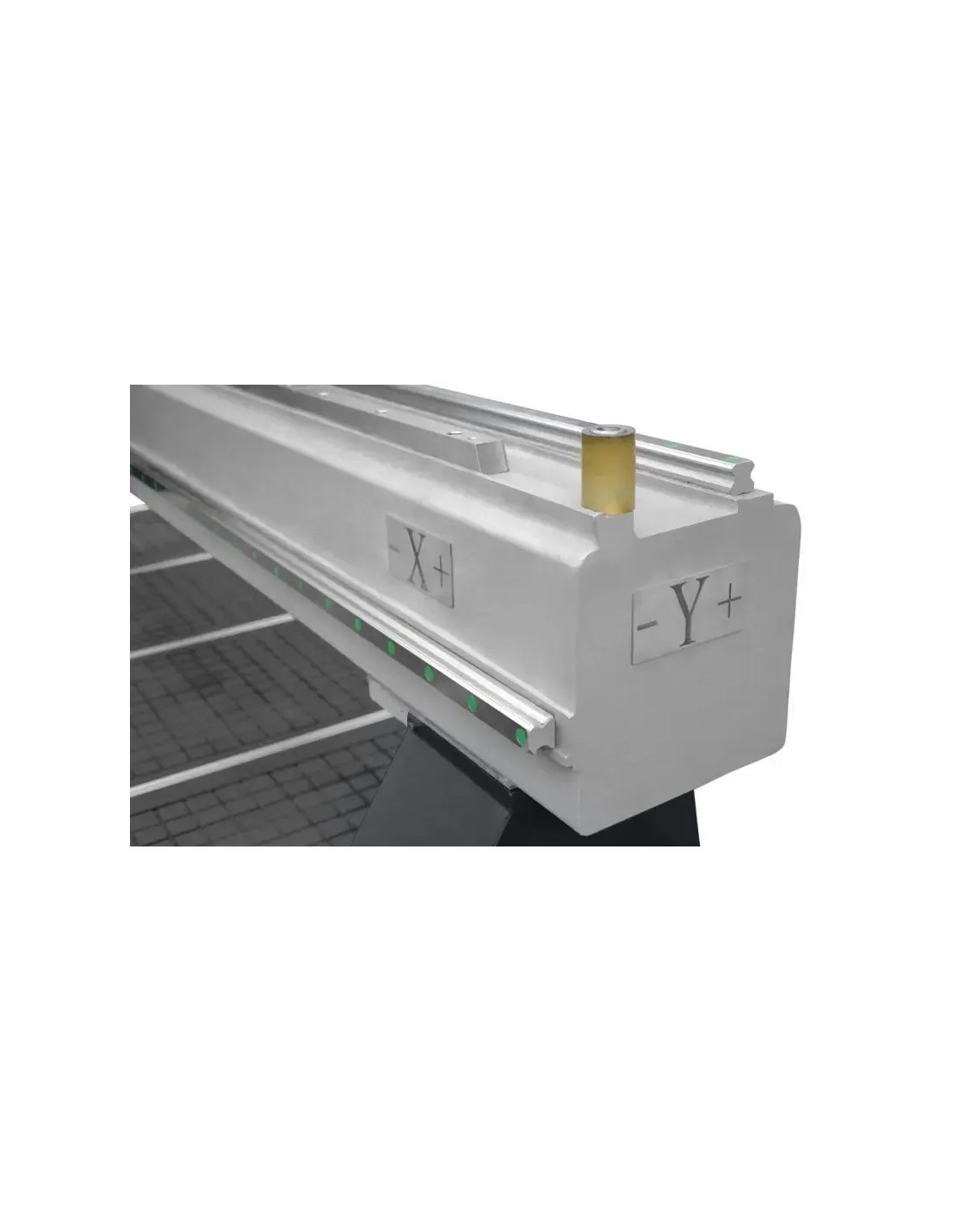

- Sinile trapezoidale profesionale HIWIN utilizate pe toate axele sunt supuse controlului de conformitate, iar procedurile de testare sunt efectuate la fiecare etapa de asamblare.
- Sistem central de lubrifiere fara intretinere pentru cele mai importante elemente mobile: carucioare si suruburi cu bile. Acest lucru economiseste timp si protejeaza cele mai importante subansamble mobile.
4. Constructie
- Constructia usii glisante este realizata din fonta, oferind o rigiditate incredibila si absorbtia vibratiilor generate in timpul prelucrarii.
- Constructia rigida a mesei, realizata din otel nervurat, elimina vibratiile in timpul procesului de productie.
5. Magazin de unelte si senzor de masurare a uneltelor
- Masina este echipata cu un magazin de unelte liniar cu 8 pozitii, set de conuri ISO30 si mansoane ER32.
- In set sunt incluse suporturi: ISO30 si mansoane pentru fixarea uneltelor cu dimensiuni:
1/2" - 6 buc.; 1/8" - 2 buc.; 3-4mm - 2 buc.; 5-6mm - 4 buc.; 7-8mm - 2 buc.; 9-10mm - 2 buc. - Fiecare freza CNC este echipata cu un senzor de inaltime precis pentru axa Z, care elimina timpul necesar corectarii masuratorilor dupa fiecare schimbare a uneltei.
6. Software CONTROL INDUSTRIAL:
- Controlul masinii se face printr-un controller industrial SYNTEC, similar celor din centrele de prelucrare mari. La controller se adauga: manipulator si display LCD.
- OPTIONAL Cel mai recent software UCanCAM V13 in versiune in limba poloneza(software-ul permite importul fisierelor din Corel, Autocad etc. Import/export de fisiere, editor si introducerea de text si multe alte functii)
- Software-ul permite proiectarea rapida si usoara a elementelor, care sunt apoi convertite de program in asa-numitul G-code. Este posibil si importul fisierelor gata din alte programe.
- Masina este echipata cu functia de memorare a ultimei cai G-code (In caz de defectiune sau intrerupere a alimentarii, incepe lucrul de la ultimul punct fara pierderi de timp si material.)
7. Pompa de vid (optional) si picior de evacuare
- Utilizarea unei pompe de vid creste semnificativ forta de fixare a detaliilor prelucrate pe masa masinii, astfel incat materialul sa nu se deplaseze.
- Pompa de vid optionala - 7,5 kW (max -440 mbar).
- 4 sectiuni independente de vid.

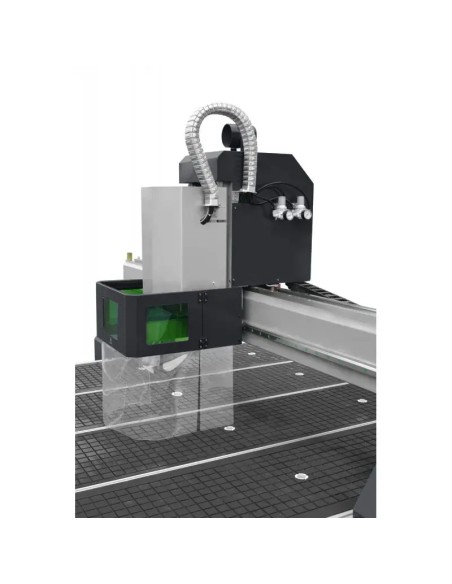

- Piciorul de evacuare, actionat pneumatic, este plasat langa ax, permitand conectarea oricarei evacuari de aschii, mentinand curatenia prelucrarii, siguranta si, in acelasi timp, precizia lucrului.
Oferim masini-unelte cu adevarat CE UE DTR - certificate de cei mai buni din UE.
Alegand marca CORMAK, alegi precizia prelucrarii si durabilitate, liniste si siguranta pentru tine sau angajatii tai.
Nu cautam firme externe, avem propriul nostru service (servicii de garantie/postgarantie/formare/incepere/prezentari ale masinilor) in sediul nostru CORMAK
Masina este echipata cu functia de memorare a ultimei cai G-code. In caz de defectiune sau intrerupere a alimentarii, incepe lucrul de la ultimul punct fara pierderi de timp si material.
Dotare
- Ax racit cu aer, versiune Premium
- Actionari hibride AC Yaskawa
- Usa ridicata pe axa Z la 350mm
- Masa de vid - 4 sectiuni independente de vid + masa T pentru fixarea manuala a materialului
- Senzor de masurare a uneltelor inclus
- Unelte, set de mansoane, picioare de nivelare si alte accesorii
Descarcarea si amplasarea masinii sunt responsabilitatea clientului.
Conectorul de alimentare este responsabilitatea clientului din cauza diferitelor prize 16A / 32A
