Pole de lucru | 2100x3200 mm |
Axa Z | 300 mm |
Constructie | Brat - turnat din fonta / masa - otel sudat |
Actionari | Actionari servo Leadshine de 1500W |
Masa | teowa / hibrid |
Puterea mandrinei | 9 kW |
Mandrina | HQD racita cu aer (optional cu ceata de ulei) |
Rotiri mandrina | de la 6000 la 24000 rpm |
Alimentare | 400 V, aer comprimat min. 8 bar |
Precizie de repozitionare | 0,01 mm |
Ghidaje liniare | sine trapezoidale, carucioare Hiwin |
Fixarea materialului | vacuume, hibrid |
Pompa | vacuume 2x7,5 kW (optional) |
Software | UCanCAM V13 in versiune in limba poloneza (optional) |
Dimensiuni | 4070 x 2870 x 1900 mm |
Greutate | 2050 kg |
Descrierea masinii

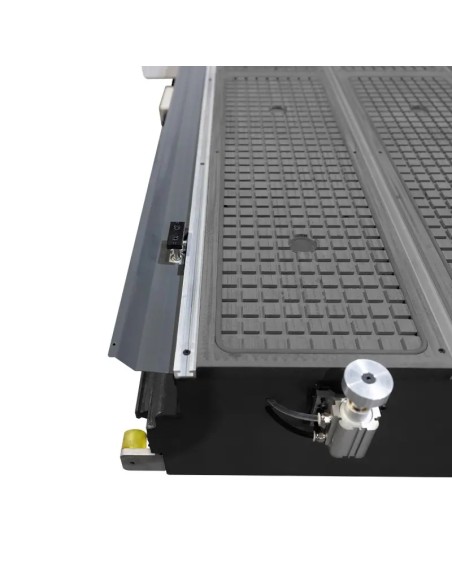

1. Masa de lucru
- Masa sectionala cu SASE sectiuni independente de vacum, realizata din placi HPL rigide si durabile,
- Fiecare sectiune are orificii prin care se aduce vacumul de la pompa de vacum printr-un sistem de tevi,
- Pozitionere pneumatice - permit plasarea materialului intotdeauna in acelasi loc - standard (coltul din stanga jos - compresor solicitat de client)
- Orificiile principale din masa de vacum au dopuri, permitand fixarea diferitelor formate de materiale,
- Suprafata mesei de lucru este acoperita cu o retea de canale, care permite distribuirea uniforma a vacumului pe intreaga sa suprafata,
- Dispune de caneluri care permit si fixarea manuala a materialului.
2. Mandrina HQD
- Mandrina fara perii de la un producator de renume, de inalta calitate, cu puterea de 9 kW, alimentata de un invertor, cu protectie la suprasarcina.
- Mandrina de frezare electrica echipata cu un sistem inovator de racire cu AER.
- Adaptata pentru schimbarea automata a uneltelor, reducand timpul de prelucrare prin eliminarea pauzelor asociate cu schimbarea manuala a frezei.
- Automatizarea permite utilizarea tuturor uneltelor in procesul de productie fara necesitatea de calibrare si oprirea ciclului de productie.
3. Actionare
- Actionari economice de inalta calitate, actionari servo Leadshine de 1500W cu un cuplu ridicat (dublu pe axa Y)
- controlate de un controler digital NK-105 G3 care asigura prelucrarea de calitate excelenta la mentinerea unor viteze de lucru ridicate in diferite directii.
- Motor servo fara perii care actioneaza axele X, Y transfera actionarea prin transmisii planetare de inalta calitate.
- Axa Z, unde precizia pozitionarii este cruciala, este actionata de o suruba cu bile intarita.
- Deplasarea portii pe axele X si Y se realizeaza prin sine de ghidare HIWIN si roti dintate cu dinti inclinati, care garanteaza o functionare fara probleme pe termen lung, fabricate din otel tratat de inalta calitate.
- Toate axele sunt dotate cu sine trapezoidale profesionale marca HIWIN, care sunt supuse controlului de conformitate, iar procedurile de testare sunt efectuate la fiecare etapa a asamblarii.
- Sistem central de lubrifiere fara intretinere pentru cele mai importante elemente mobile: carucioare si surubul cu bile. Acest lucru economiseste timp si protejeaza cele mai importante componente mobile.
4. Constructie
- Constructia portii glisante este realizata din fonta, care ofera o rigiditate uimitoare si absoarbe foarte bine vibratiile generate in timpul prelucrarii.
- Constructia rigida a mesei, realizata din otel nervurat, elimina aparitia vibratiilor in timpul procesului de productie.
5. Magazin de 8 unelte + senzor de masurare a uneltelor
- Masina este echipata cu un magazin liniar de unelte cu 8 pozitii, set de conuri ISO30 si mansoane ER32.
- Include suporturi: ISO30 si mansoane pentru fixarea uneltelor cu dimensiunile:
1/2" - 6 buc.; 1/8" - 2 buc.; 3-4mm - 2 buc.; 5-6mm - 4 buc.; 7-8mm - 2 buc.; 9-10mm - 2 buc. - Fiecare freza CNC este dotata cu un senzor de inaltime precis pentru axa Z, care elimina timpul necesar pentru corectarea masuratorilor dupa fiecare schimbare a uneltei.
6. Pompa de vacum (optional) si picior de evacuare
- Utilizarea unei pompe de vacum creste semnificativ forta de fixare a detaliilor prelucrate pe masa masinii, astfel incat materialul sa nu se deplaseze.
- 6 sectiuni independente de vacum.
- Piciorul de evacuare actionat pneumatic, amplasat langa mandrina, permite conectarea oricarei evacuari de aschii, mentinand curatenia prelucrarii, siguranta si, in acelasi timp, precizia muncii.
Oferim masini-unelte cu adevarat CE UE DTR - certificate de cei mai buni din UE.
Alegand marca CORMAK, alegi precizia prelucrarii si durabilitatea, linistea si siguranta ta sau a angajatilor.
Nu cautam firme externe, avem propriul nostru serviciu (servicii de garantie/ postgarantie/ instruire/ punere in functiune/prezentari de masini) in sediul nostru CORMAK.
Masina este dotata cu functia de memorare a ultimei traiectorii G-code. In caz de defectare sau intrerupere a alimentarii, isi reia activitatea de la ultimul punct fara pierderi de timp sau material.
Dotari
- Mandrina racita cu aer, versiune Premium
- Actionari servo hibride
- Masa de vacum - 6 sectiuni independente de vacum + masa T pentru fixarea manuala a materialului
- Senzor de masurare a uneltelor inclus
- Unelte, set de mansoane, picioare de nivelare si alte accesorii

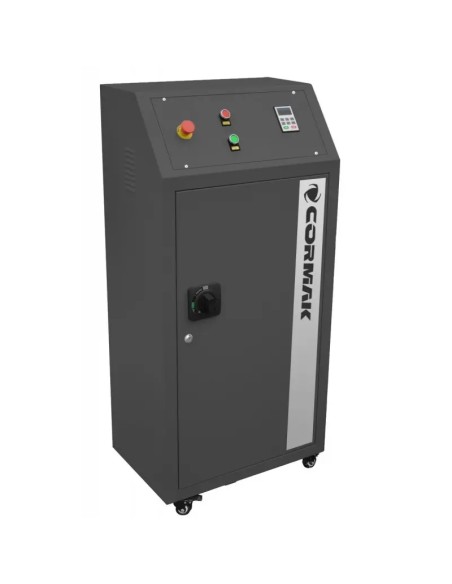

- Control DSP - prelucrare digitala a datelor
- Set de unelte de start
Descarcarea si amplasarea masinii sunt responsabilitatea clientului.
Priza de alimentare este responsabilitatea clientului din cauza diverselor prize 16A / 32A.
