Suprafata de lucru | 2150x4100 mm |
Axe Z | 350 mm |
Constructie | Brat - turnat din fonta / masa - otel sudat |
Actionari | motoare servo hibride (AC YASKAWA) |
Masa | hibrida |
Puterea arborelui | 9 kW |
Arbore | HQD racit cu aer (optional racire cu ulei) |
Rotiri arbore | de la 6000 la 24000 rpm |
Alimentare | 400 V, aer comprimat min. 8 bar |
Precizie de repozitionare | 0,01 mm |
Ghidare liniara | sine trapezoidale, carucioare Hiwin |
Fixarea materialului | vacuums, hibride |
Pompa | vacuums 7,5 kW, 4 sectiuni independente de vid |
Software | UCanCAM V13 versiune poloneza - optional |
Dimensiuni | 5070 x 2870 x 1900 mm |
Greutate | 3350 kg |

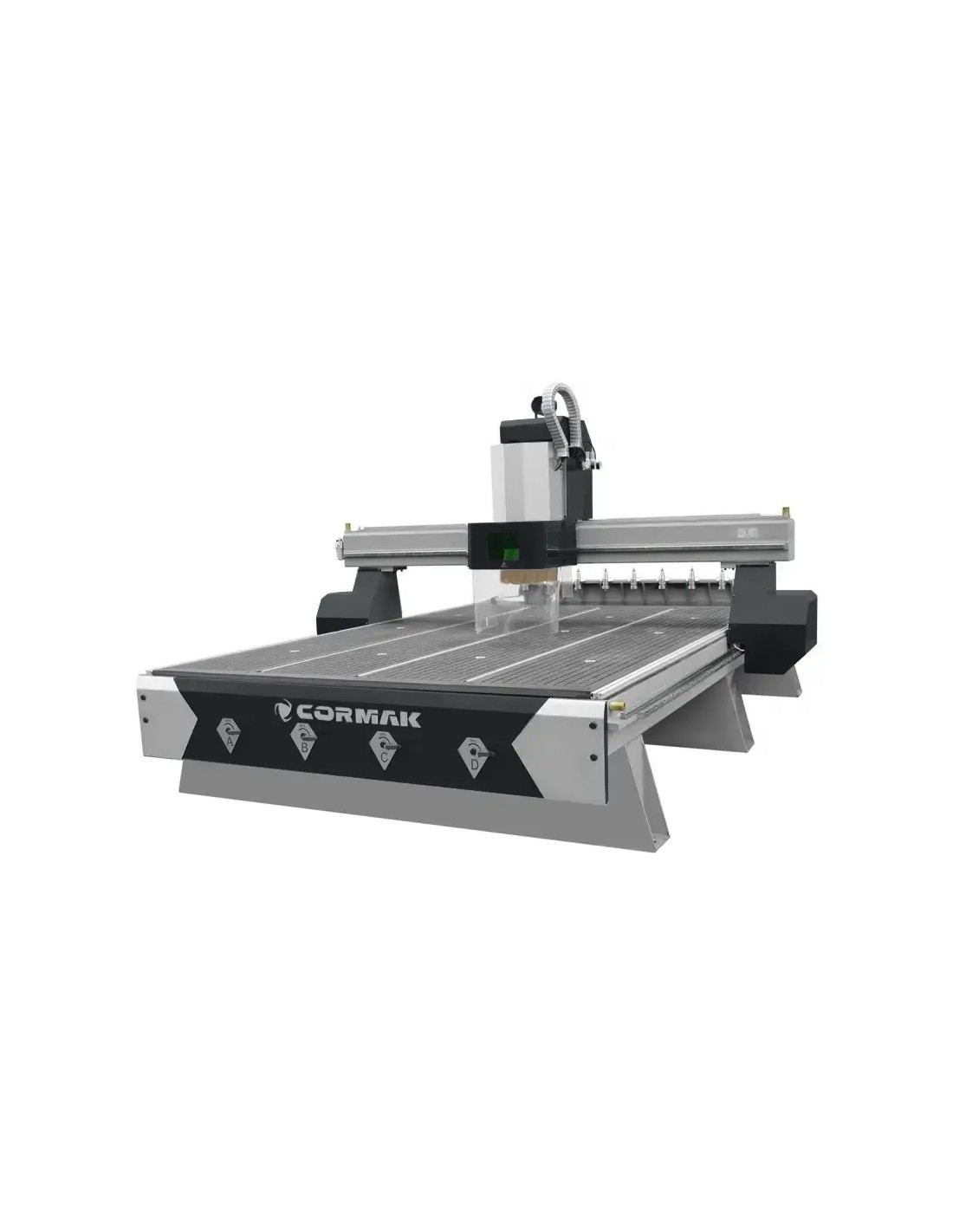

Descrierea masinii
1. Masa de lucru
- Masa de lucru este realizata in tehnologie hibrida,
- Dispune de canale care permit fixarea manuala a materialului cu dimensiunile de 2000 x 4000 mm,
- Masa sectionala cu patru sectiuni independente de vid,
2. Arbore HQD
- Arbore fara perii de inalta calitate, care se caracterizeaza printr-o foarte mare putere de 9 kW
- Dotat suplimentar cu un sistem inovator de racire cu AER
- In constructia arborelui sunt folosite rulmenti de calitate superioara, care asigura o functionare foarte silentioasa si garanteaza o durabilitate crescuta.
- Intervalul de viteza al arborelui variaza de la 4500 la 24000 rpm.
- Posibilitatea de a adauga racire cu ulei contra cost

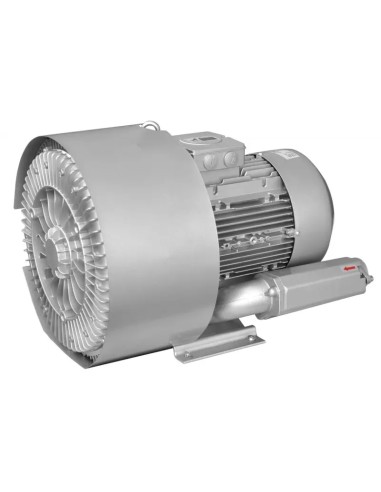

3. Pompa de vid optional
- Pompa de vid - 7,5 kW (max -440 mbar)
- 4 sectiuni independente de vid
4. Actionare
- Motoarele utilizate pentru actionarea masinilor unelte de mare putere asigura acceleratii si viteze corespunzatoare in diferite directii.
- Pe axele X si Y functioneaza sinele dintate de inalta calitate, apreciate de utilizatori, care asigura o durabilitate si precizie ridicata,
- Axa Z este actionata de o surub cu bila de inalta calitate.
- Toutes les axes se misca pe ghidaje de sina.
- Masina este echipata cu un senzor de inaltime a uneltelor
- Actionarea portii pe sine dintate, ghidaje liniare cu rulmenti.
- Ghidare liniara: sine trapezoidale, carucioare Hiwin
5. Constructie
- Constructia portii mobile este realizata din fonta turnata, atingand o rigiditate incredibila si absorband foarte bine vibratiile generate in timpul prelucrarii.
- Constructia rigida a mesei este realizata din materiale de inalta calitate. In timpul procesului de productie, este supusa unui tratament termic.
6. Magazin de unelte
- Prinderea uneltei ISO30 cu conic ER32
- Magazin de unelte 8 pozitii,
- Senzor de masurare a inaltimii uneltei,
- Include suporturi: ISO30 si conuri pentru fixarea uneltelor cu dimensiunile:
-1/2" - 6 buc.
-1/8" - 2 buc.
-3-4mm - 2 buc.
-5-6mm - 4 buc.
-7-8mm - 2 buc.
-9-10mm - 2 buc. - Pentru schimbarea automata a uneltelor este necesara conectarea unui compresor
Software:
- Controlul masinii se face prin intermediul unui controler industrial SYNTEC, similar celor folosite in centrele mari de prelucrare. La controler se ofera: manipulator si display LCD.
- Optional, cel mai recent software UCanCAM V13 in versiune poloneza (software-ul permite importul de fisiere din Corel, Autocad etc. Import/export de fisiere, editor si introducerea de text si multe alte functii)
- Software-ul permite proiectarea rapida si usoara a elementelor, care sunt apoi convertite in asa-numitul G-code. De asemenea, este posibil importul fisierelor gata din alte programe.
Motoare SERVO AC YASKAWA (verifica)
utilizate pentru actionarea masinilor unelte de mare putere, asigurand acceleratii si viteze corespunzatoare in diferite directii.
Freza cu noul software.
Controlul masinii se face printr-un controler industrial JAPONEZ (nu chinezesc) cu manipulator si display LCD
Oferim masini unelte cu adevarat CE UE DTR - certificate de cei mai buni din UE.
Alegand marca CORMAK, alegi precizia prelucrarii si o durata lunga de viata, liniste si siguranta pentru tine sau angajatii tai.
Nu cautam firme externe, avem propriul nostru service (servicii de garantie / post-garantie / instruire / punere in functiune / prezentari de masini) in sediul nostru CORMAK
Masina este echipata cu functia de memorizare a ultimei traiectorii G-code. In caz de defectiune sau intrerupere a alimentarii, isi va relua activitatea de la ultimul punct fara pierderi de timp si material.
Echipamente
- Arbore racit cu aer, versiune Premium
- Actionari servo hibride AC Yaskawa
- Poarta ridicata pe axa Z la 350mm
- Masa de vid - 4 sectiuni independente de vid + masa cu caneluri T pentru fixarea manuala a materialului (cleme incluse)
- Senzor de masurare a uneltelor inclus
- Unelte, set de conuri, picioare de nivelare si alte accesorii
- Control SYNTEC
- Masina este echipata cu functia de memorizare a ultimei traiectorii G-code (In caz de defectiune sau intrerupere a alimentarii, isi va relua activitatea de la ultimul punct fara pierderi de timp si material.)
*Descarcarea si amplasarea masinii sunt responsabilitatea clientului.
**Priza de alimentare este responsabilitatea clientului datorita diferitelor prize 16a / 32a
