Suprafata de lucru | 2100x3100 mm |
Axe Z | 300 mm |
Constructie | Brat - turnat din fonta / masa - otel sudat |
Actionari | motoare servo hibride (AC LEADSHINE) 1500W |
Masa | hibrida |
Puterea axului | 9 kW |
Transmisie | Shimpo |
Viteza axului | de la 6000 la 24000 rpm |
Alimentare | 400 V, aer comprimat min. 8 bar |
Precizia re-pozitionarii | 0,01 mm |
Ghidaje liniare | sine trapezoidale, carucioare Hiwin |
Fixarea materialului | vacuumat, hibrid |
Pompa | (optional) vacuum 7,5 kW, 8 sectiuni independente de vid |
Software | (optional) UCanCAM V13 in versiune in limba romana |

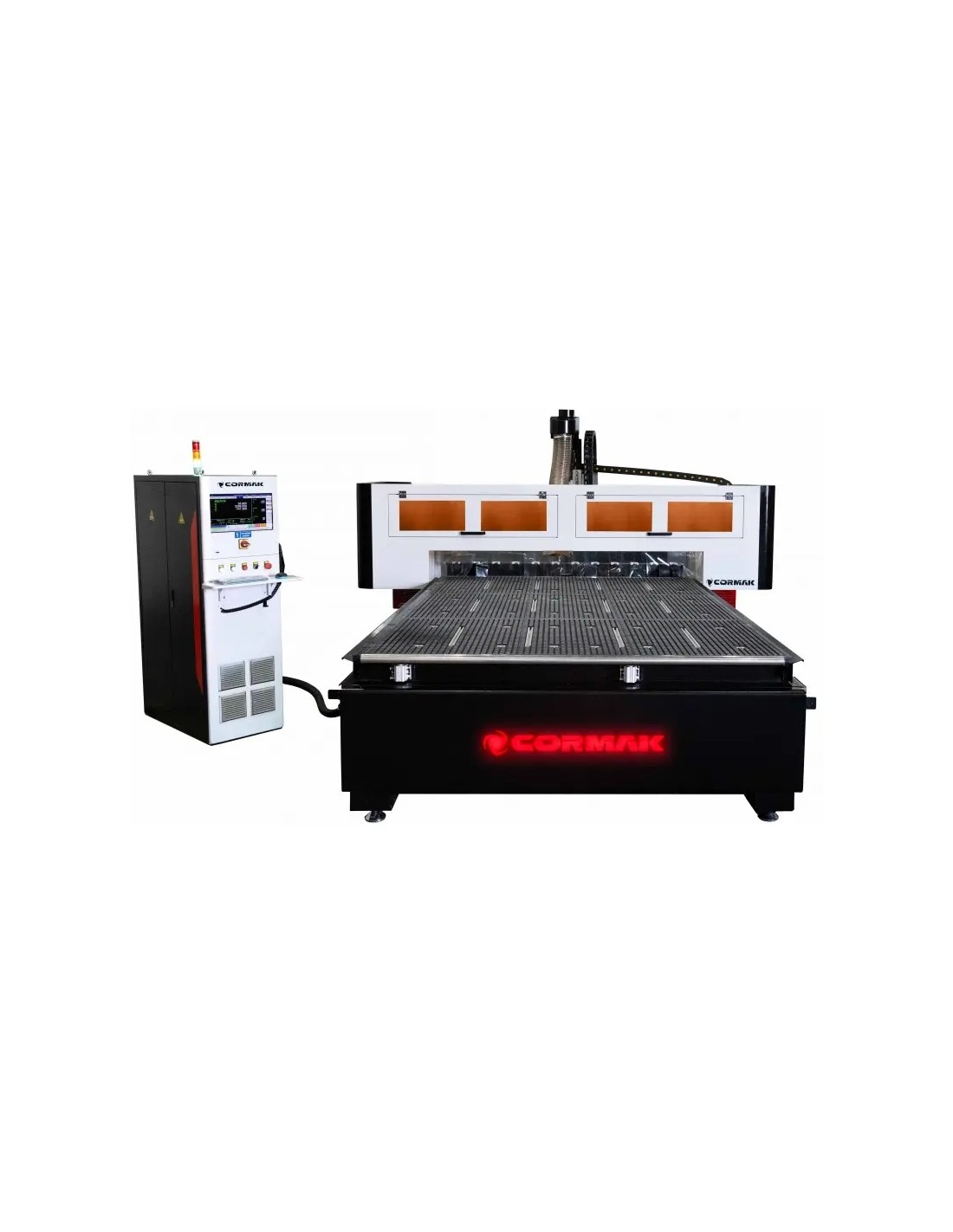

Freza CNC CORMAK IND 2131 (2100x3100)
1. Masa de lucru
- Masa sectionala cu sase sectiuni independente de vid, realizata din placi HPL rigide si durabile, controlate direct din panoul de comanda,
- Fiecare sectiune are orificii, prin care se aduce vidul de la pompa printr-un sistem de tevi,
- Orificiile principale din masa de vid au dopuri, permitand fixarea diverselor formate de materiale,
- Suprafata mesei de lucru este acoperita cu o retea de canale, care permite distribuirea uniforma a vidului pe intreaga sa suprafata,
- Dispune de canale care permit si fixarea manuala a materialului,
- Masa este echipata cu tamponi pe doua axe! Pozitionere pneumatice, care permit plasarea materialului intotdeauna in acelasi loc,
- Seria de plotere IND a fost dotata cu o masa de lucru industriala masiva intarita.
- Pozitionere pneumatice care permit plasarea materialului intotdeauna in acelasi loc
2. Axul
- Ax fara perii de la un producator de renume, de inalta calitate, cu puterea de 9 kW, alimentat de un invertor, cu protectie impotriva suprasarcinii.
- Electroax de frezare echipat cu un sistem inovator de racire cu AER.
- Adaptat pentru schimbarea automata a uneltelor, ceea ce reduce timpul de prelucrare prin eliminarea opririlor necesare schimbarii manuale a frezei.
- Automatizarea permite utilizarea tuturor uneltelor in procesul de productie fara necesitatea calibrarii si opririi ciclului de productie.
3. Actionare
- Actionari de inalta calitate, economice, servo AC YASKAWA, controlate de un controler digital, oferind o prelucrare de calitate excelenta la mentinerea unor viteze de lucru ridicate in diverse directii,
- Motoare servo AC fara perii care actioneaza axele X, Y, transmit puterea prin transmisii planetare de inalta calitate
- Axa Z, unde precizia pozitionarii este esentiala, este actionata de o suruba cu bile intarita.
- Mutarea usii pe axele X si Y se face prin sine de ghidare HIWIN si roti dintate cu dinti inclinati, care garanteaza o functionare fara probleme pe termen lung, fiind realizate din otel de inalta calitate, intarit si tratat termic.
- Toate axele sunt dotate cu sine trapezoidale profesionale marca HIWIN, care sunt supuse controlului conformitatii, iar procedurile de testare sunt efectuate in fiecare etapa a asamblarii.
- Sistemul central de lubrifiere fara intretinere pentru cele mai importante elemente mobile: carucioare si suruburi cu bile. Acest lucru economiseste timp si protejeaza cele mai importante componente mobile.
4. Constructie
- Constructia usii glisante este realizata din fonta, oferind o rigiditate incredibila si absorbtia vibratiilor generate in timpul prelucrarii.
- Constructia rigida a mesei, realizata din otel nervurat, elimina vibratiile in timpul procesului de productie.
5. Magazin de unelte si senzor de masurare a uneltelor
- Masina este echipata cu un magazin liniar de unelte cu 12 pozitii, set de conuri ISO30 si tuburi ER32.
- In completare, suporturi: ISO30 si tuburi pentru fixarea uneltelor cu dimensiunile:
1/2" - 6 buc.; 1/8" - 2 buc.; 3-4mm - 2 buc.; 5-6mm - 4 buc.; 7-8mm - 2 buc.; 9-10mm - 2 buc. - Fiecare freza CNC este echipata cu un senzor de inaltime a uneltei pe axa Z, care elimina timpul necesar pentru corectarea masuratorilor dupa fiecare schimbare a uneltei.
6. Software, CONTROL INDUSTRIAL:

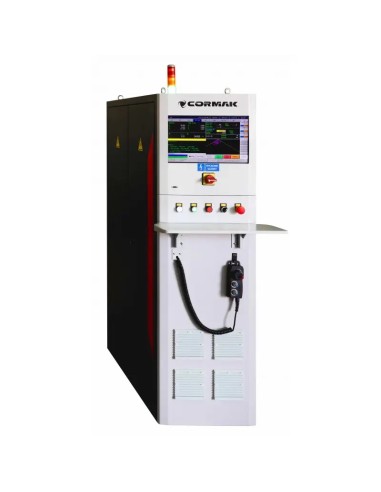

- Controlul masinii se face prin intermediul unui controler industrial SYNTEC, similar celor utilizate in centrele mari de prelucrare. La controler, se ofera: manipulator si ecran LCD.
- Software-ul optional UCanCAM V13 in versiune in limba romana (software-ul permite importul de fisiere din Corel, Autocad etc. Import/export fisiere, editor si introducerea de text si multe alte functii)
- Software-ul permite proiectarea rapida si usoara a elementelor, care sunt apoi convertite in asa-numitul G-code. De asemenea, este posibil importul fisierelor gata din alte programe.
7. Pompa de vid (optional) si suport de evacuare
- Noua generatie de capace de evacuare permite o munca mai rapida si mai eficienta cu evacuarea
- Utilizarea unei pompe de vid creste semnificativ forta de fixare a detaliilor prelucrate pe masa, asigurandu-se ca materialul nu se misca
- Pompa de vid optionala - 7,5 kW (max -440 mbar)
- 6 sectiuni independente de vid
- Suportul de evacuare, actionat pneumatic, este plasat langa ax, permitand conectarea oricarei evacuari de aschii, mentinand curatenia prelucrarii, siguranta si, in acelasi timp, precizia muncii
Oferim masini-unelte cu adevarat CE UE DTR - certificate de cei mai buni din UE.
Alegand marca CORMAK, alegi precizia prelucrarii si o durata lunga de viata, liniste si siguranta pentru tine sau angajati.
Nu cautam firme externe, avem propriul nostru serviciu (servicii de garantie/dupa garantie/formare/pornire/prezentari ale masinilor) in sediul nostru CORMAK
Masina este echipata cu functia de memorare a ultimei traiectorii G-code. In caz de defectiune sau intrerupere a alimentarii, incepe lucrul de la ultimul punct fara pierderi de timp si material.
Ridicarea usii pe axa Z pana la 450 mm
Masa de alimentare-evacuare (incarcare-descarcare) ca in modelele HK-51 si HK-52
* In functie de tipul de material prelucrat si de tipul de prelucrare, se recomanda utilizarea a doua pompe de vid pentru a imbunatati eficienta mentinerii materialului.
*Descarcarea si amplasarea masinii sunt responsabilitatea clientului.
**Priza de alimentare este responsabilitatea clientului din cauza diferitelor prize 16a / 32a
