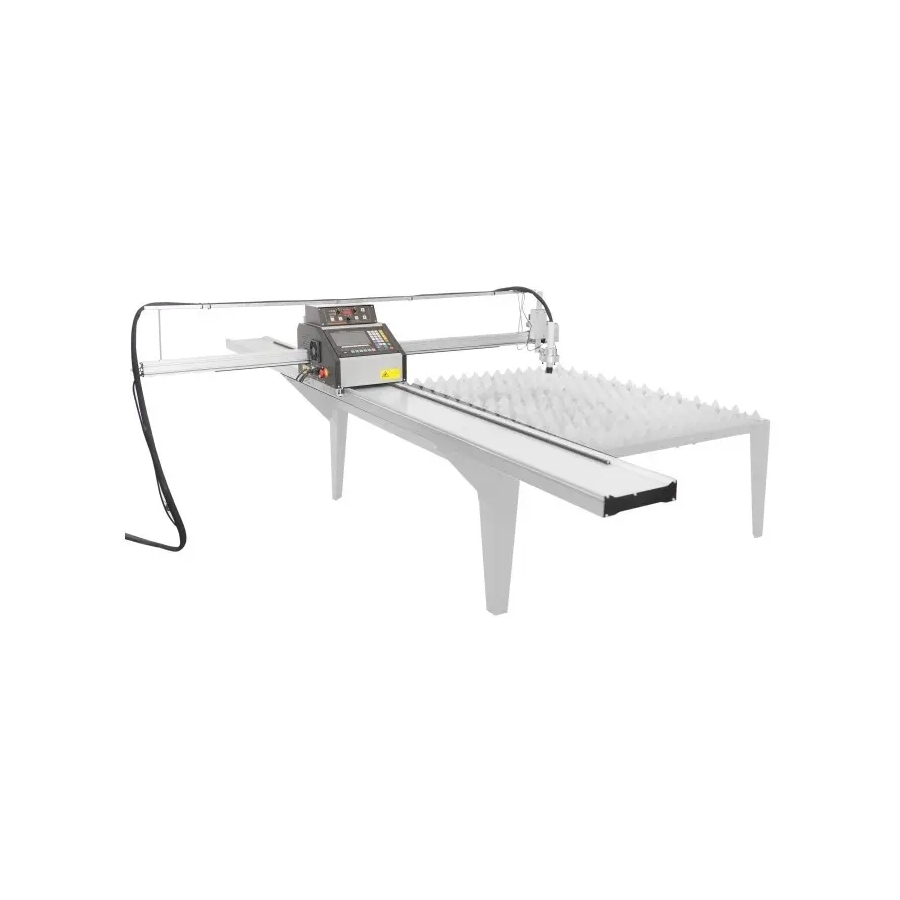

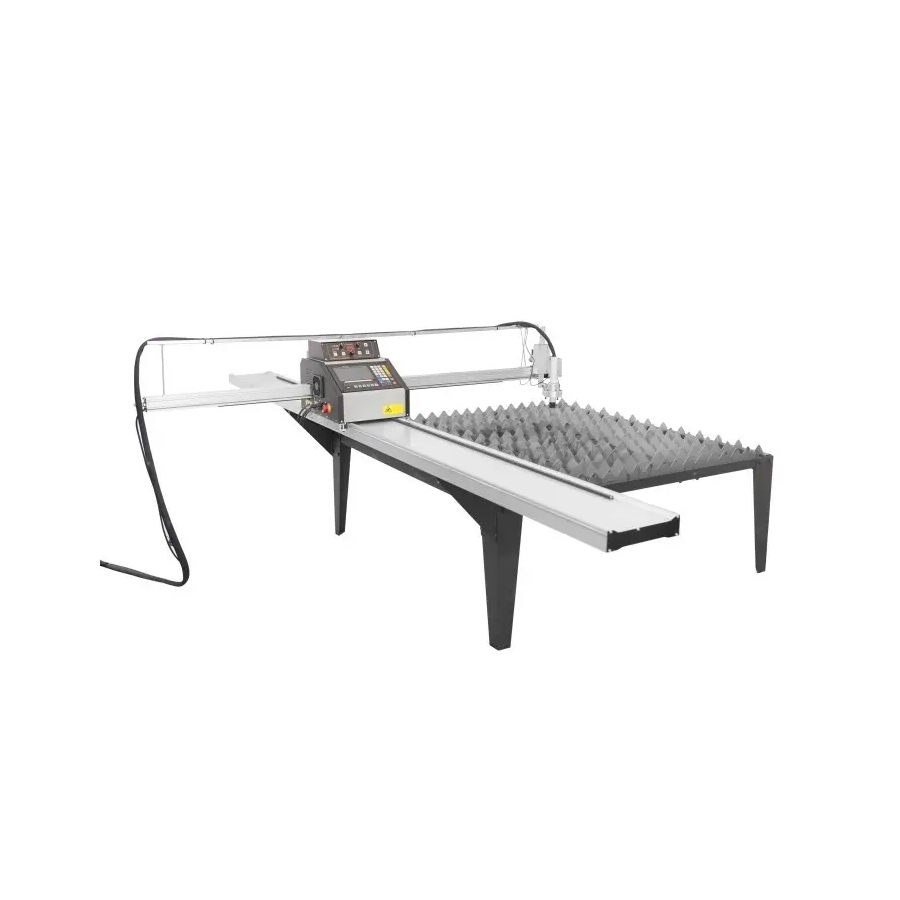

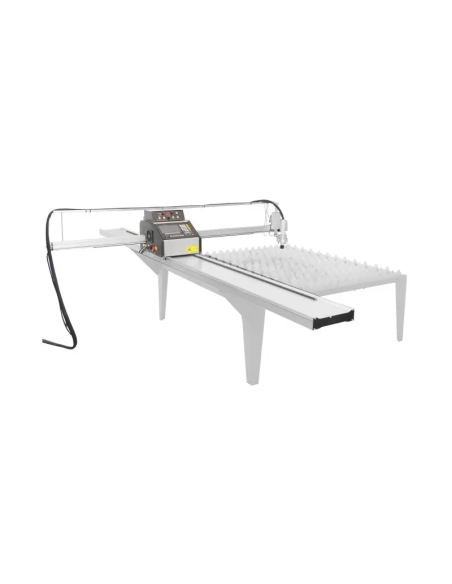

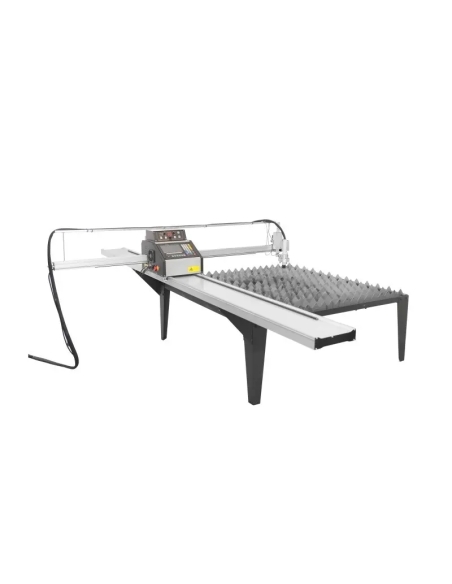

Mașina de tăiere cu plasmă sau oxi-gaz CNC1 este un echipament mobil destinat decupării de forme din foi de tablă. Utilajul nu necesită ancorare în pardoseală, ceea ce reduce semnificativ timpul de instalare. În plus, permite amplasarea mașinii oriunde în hală, fără a fi nevoie de fundații costisitoare.
Mașina este dotată cu un sistem de rulare de calitate superioară, care, împreună cu masa redusă a portalului, face ca plotterul să fie una dintre cele mai rapide mașini disponibile pe piața noastră. Utilajul poate fi folosit atât pentru tăiere manuală, cât și automatizată. Este echipat cu un controler digital ce permite decuparea unor forme complexe. Acest model de plotter cu plasmă CNC se dovedește foarte potrivit în industria navală, construcția de mașini și sectorul energetic. La CNC1 s-a utilizat un sistem precis de ghidaje pe axele X, Y.

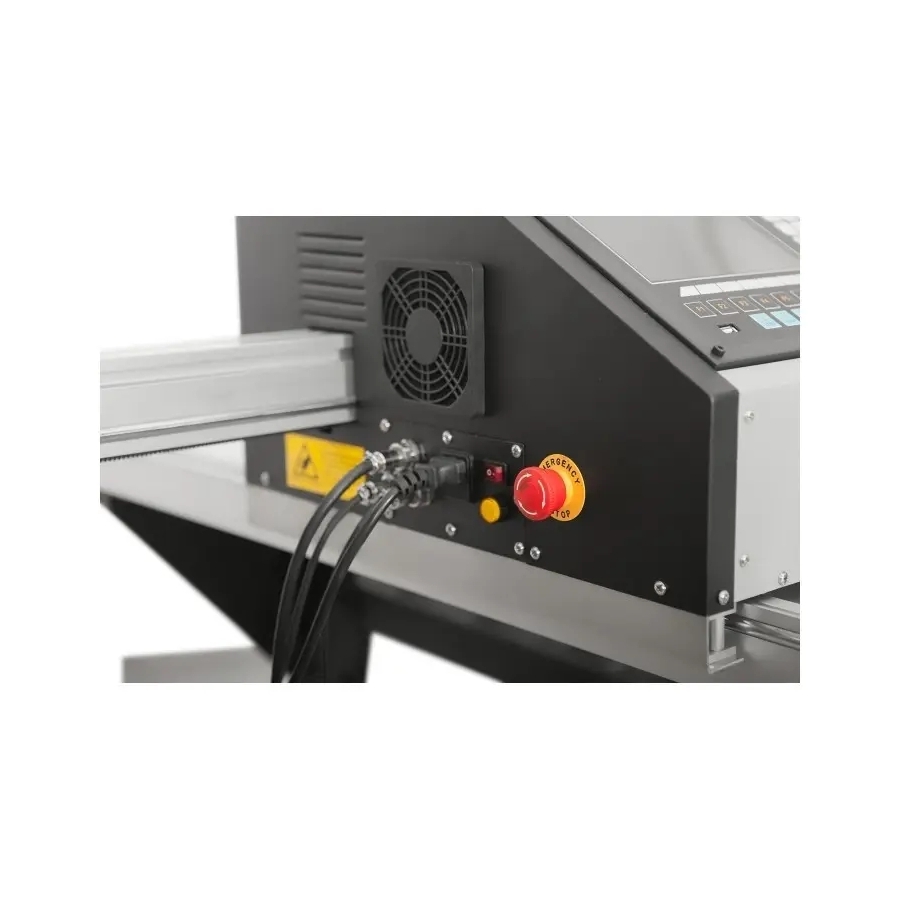

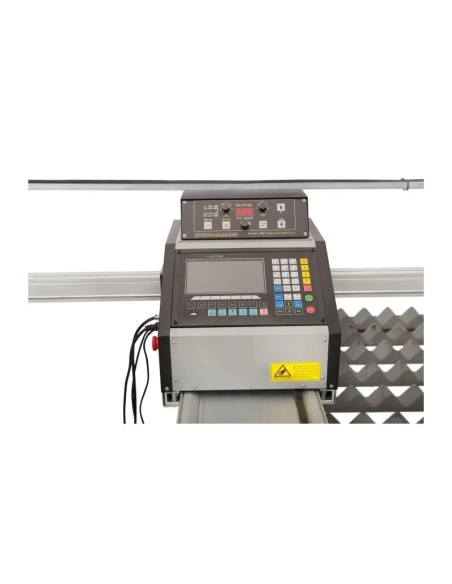

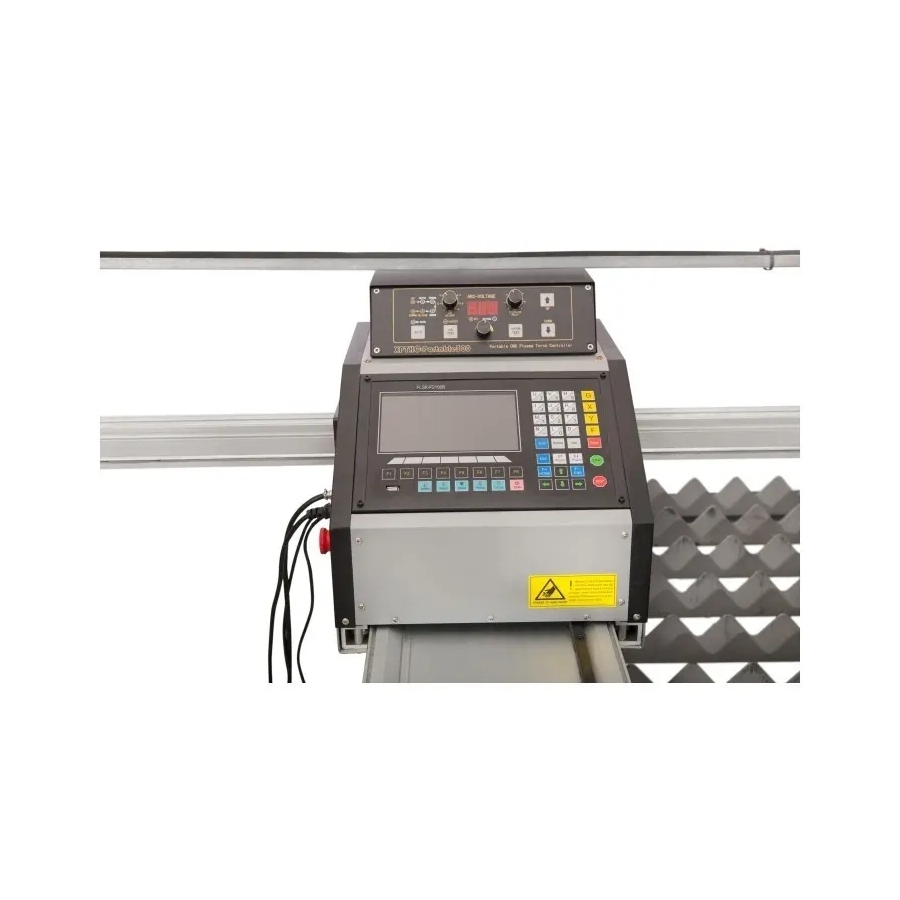

Funcționarea mașinii este controlată de un sistem electronic Sino-USA, caracterizat prin precizie ridicată și prin eliminarea erorilor apărute în timpul lucrului. Mașina este foarte ușor de programat. Se poate programa manual pentru forme simple și automat pentru figuri mai complicate. Afișajul prezintă modelul tăiat și mișcarea arzătorului.
Pentru programare facilă, utilajul este livrat cu software-ul original FastCAM. Programul este în limba română, ceea ce face utilizarea mai simplă.
FastCAM este un program tehnologic de tip CAD/CAM, destinat proiectării și definirii traseelor de tăiere pentru piesele decupate pe mașini CNC. Programul se instalează la birou, pe un computer desktop sau laptop. După stabilirea modului de tăiere, obținem un cod de comandă gata de utilizare, pe care îl transferăm în sistemul de control al mașinii. FastCAM reprezintă dotarea de bază a utilajelor noastre.

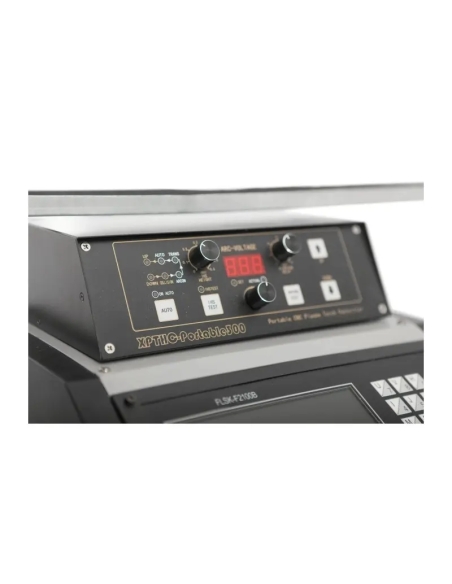

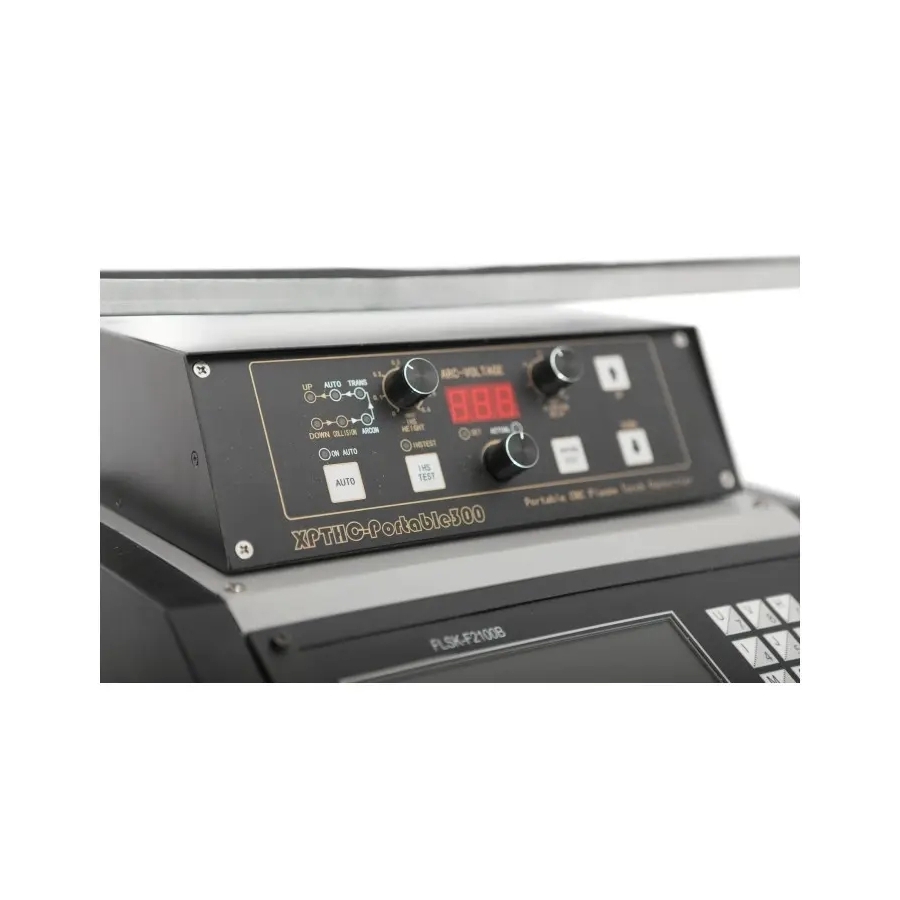

Mașina este echipată cu THC, pentru reglarea pe tensiune a înălțimii torței cu plasmă. Reglajul precis (+/- 0,1 mm) controlează distanța dintre torța cu plasmă și tablă în timpul tăierii. Sistemul oferă precizie mai mare și elimină dezavantajele specifice senzorilor capacitivi și roților sau rolelor de urmărire. Parametrii regulatorului sunt preluați automat din Tabelul de Selecție Automată a Parametrilor de Tăiere.
| Alimentare | 230 V |
| LCD | 7" color |
| Format cod | G-Code |
| Cursa axei Z | 120 mm |
| Dimensiuni de lucru | 1500 mm x 3000 mm |
| Viteza de tăiere | 50-3000 mm/min |
| Tensiune de alimentare | ~3 × 400V ± 10% 50 / 60 Hz |
| Curent de tăiere [A] | 20 - 100 |
| Grosime maximă de tăiere [mm] | 55 |
| Ciclu de lucru [%] | 100 |
| Tensiune de ieșire în lucru [V] | 88 - 106 |
| Presiune de lucru recomandată [bar] | 5,5 |
| Consum de aer [l/min] | 250 |
| Post-gaz | da |
| Aprindere fără contact a arcului, fără HF | da |
| 2T / 4T | da |
| Consum de curent [A] | 28 |
| Factor de putere (cosφ) | 0,76 |
| Randament η [%] | 85 |
| Clasa de izolație | H |
| Grad de protecție | IP21S |
| Greutate [kg] | 32 |
| Dimensiuni [mm] | 770 × 270 × 490 |
| Puterea motorului | 7,5 kW |
| Dimensiuni | 810 x 610 x 850 mm |
| Greutate | 120 kg |
| Tensiune | 400V/50Hz |
| Dimensiunea racordului de ieșire | 1/2" |
| Debit 0-6 bar | în medie 920 L/min. |
| La 6 bar | 750 L/min. |
| La 8 bar | 750 L/min. |
| La 10 bar | 730 L/min. |
| Puterea motorului | 0,29kW |
| Diametrul conductei de ieșire și de intrare a aerului (BSP) | 1" |
| Funcționare în sisteme până la | 10 Bar |
| Temperatura la intrare | ≤38°C |
| Dimensiuni | 700 x 420 x 650 mm |
| Capacitate | 1500 l/min |
| Tensiune | 230 V |
| Greutate | 45 kg |
| Tip și cantitate agent frigorific | R134a, 400 g |

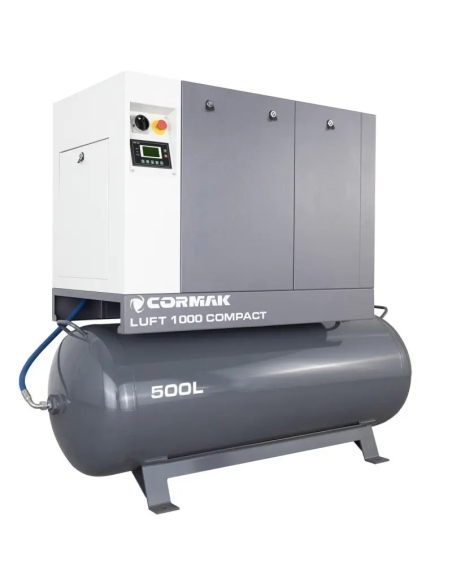

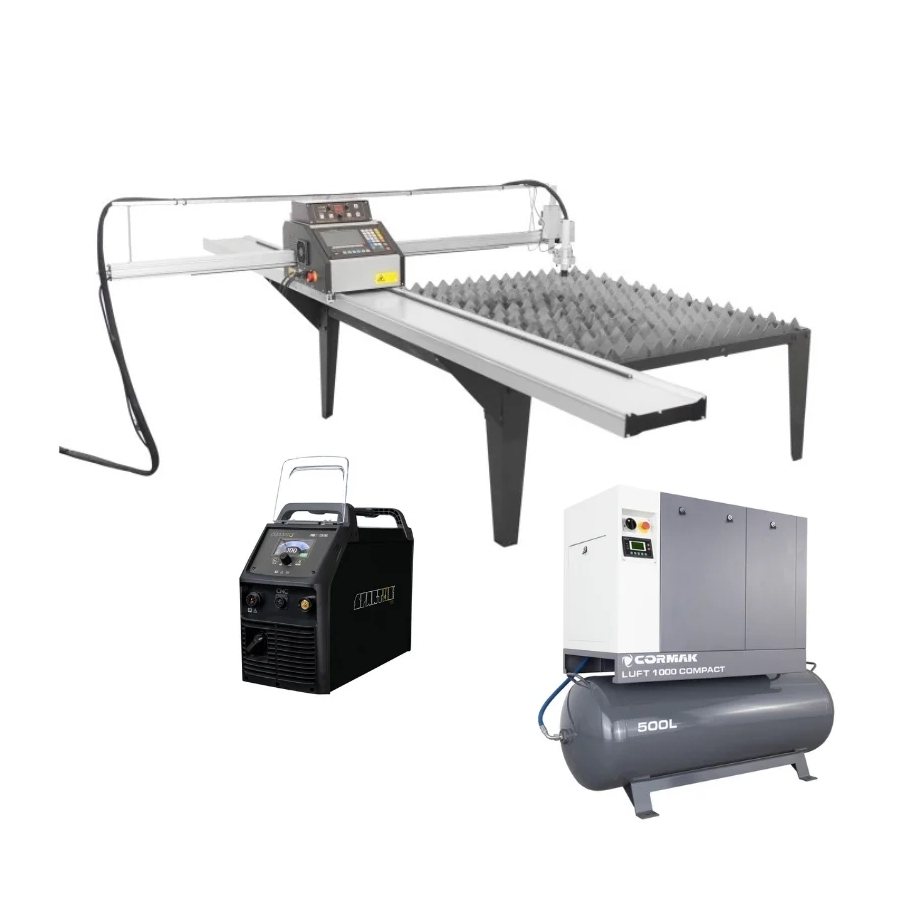

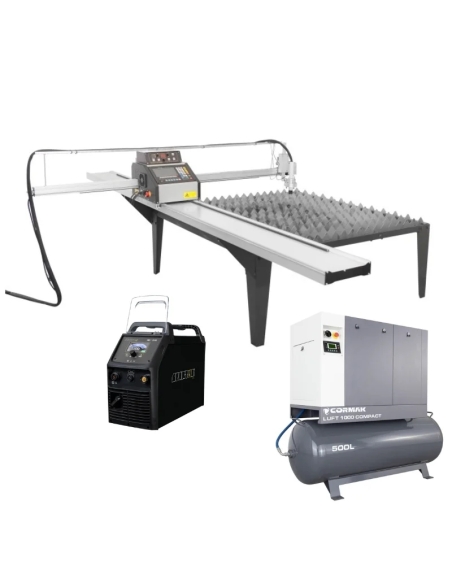

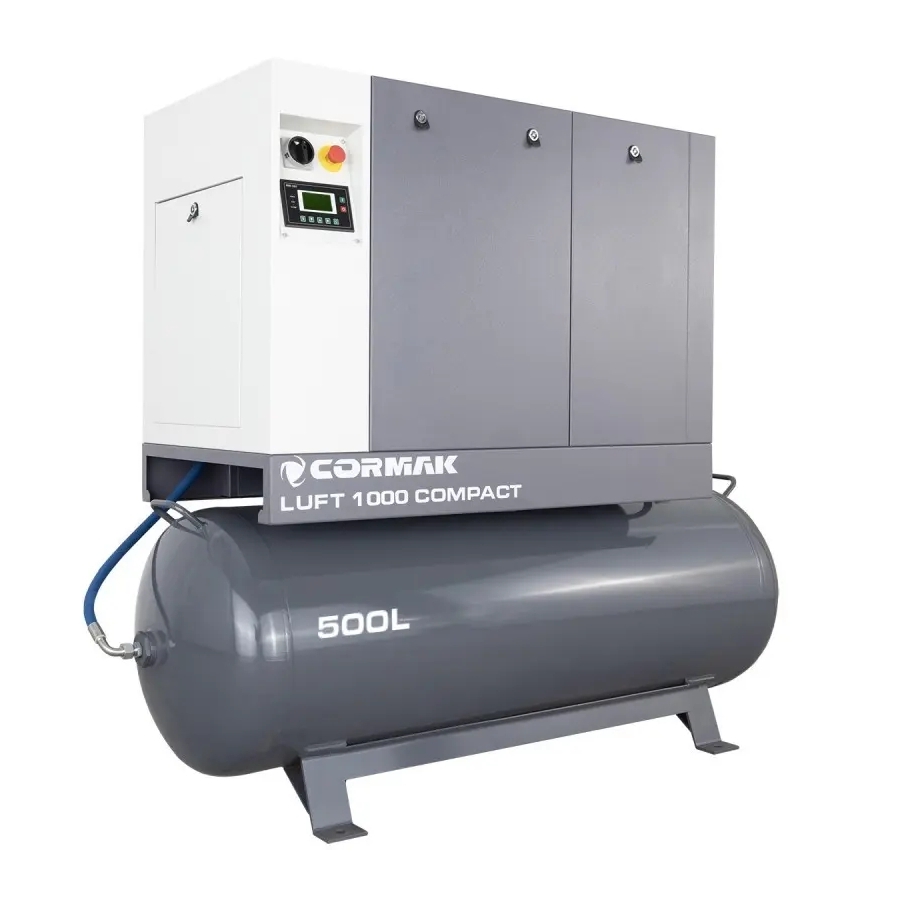

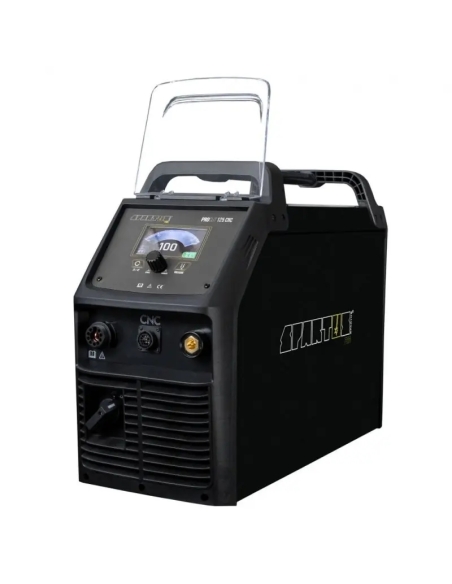

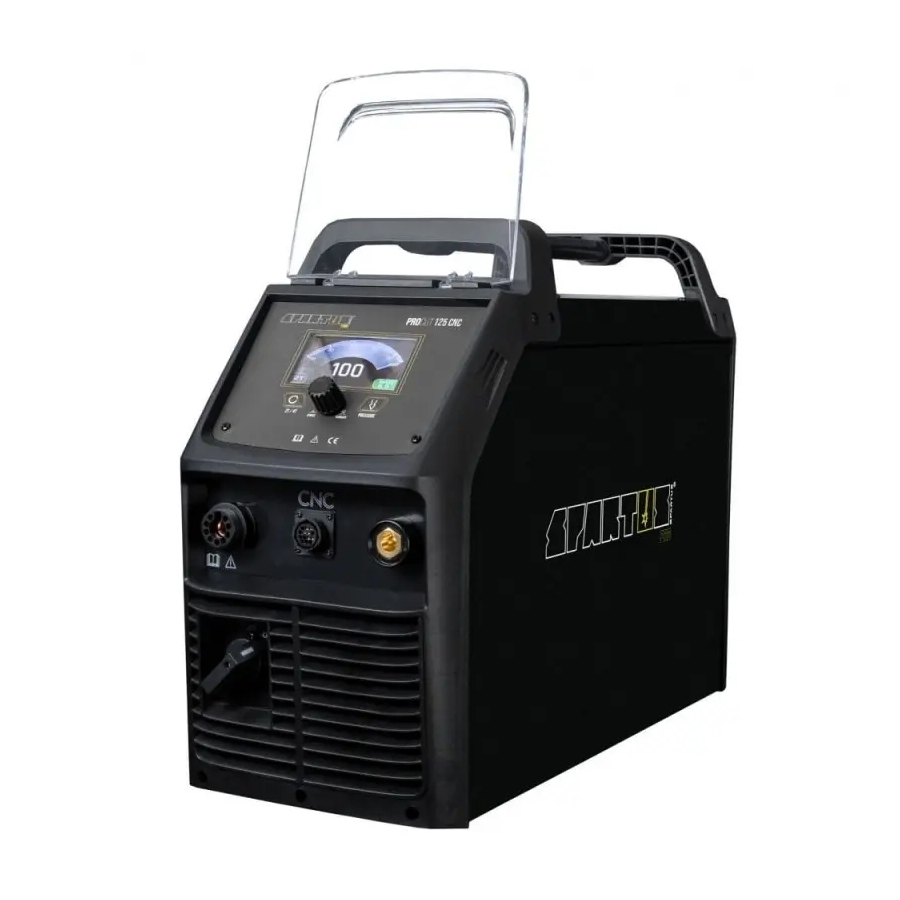

Mașina de debitat cu plasmă și gaz CORMAK ZZ 1500 × 3000, cu compresor Luft 1000 și sursă SPARTUS ProCUT 125CNC, este un echipament CNC mobil destinat debitării după contur a pieselor din foi de tablă.
Plotterul pentru tăiere cu plasmă sau oxigaz nu necesită ancorare în pardoseală, reducând semnificativ timpul de montaj și permițând instalarea oriunde în hală, fără fundații costisitoare.
