Caracteristica aparatului de taiere cu plasma si gaz ZZ 1500x3000

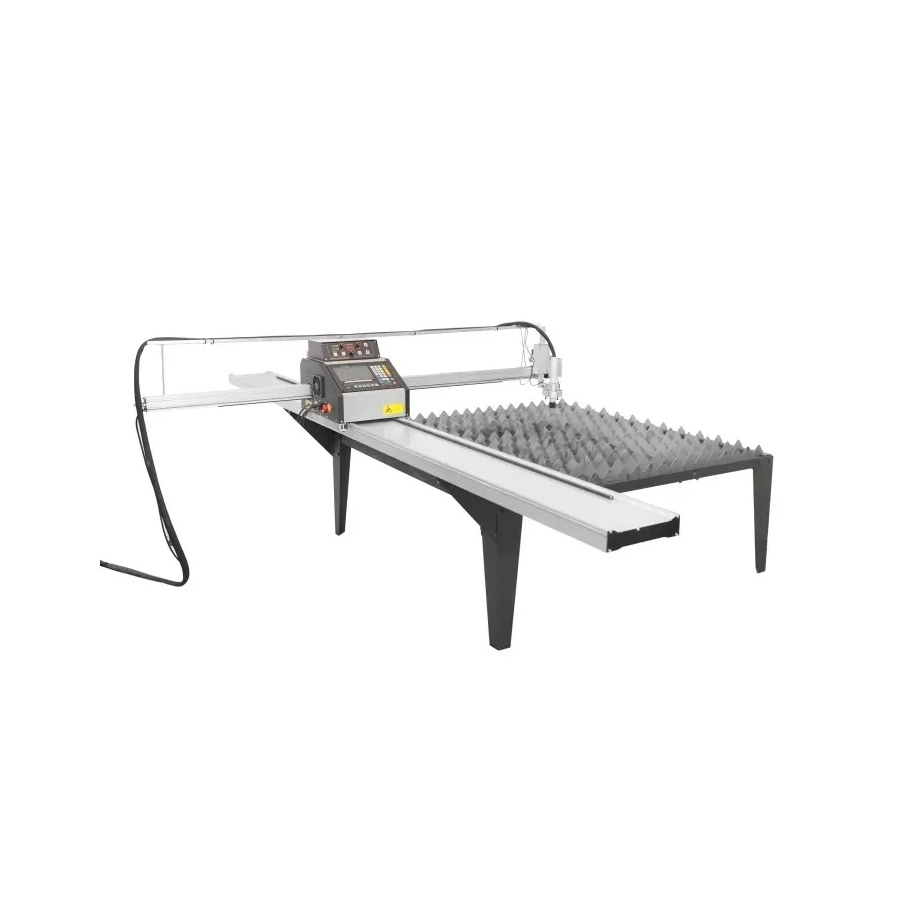

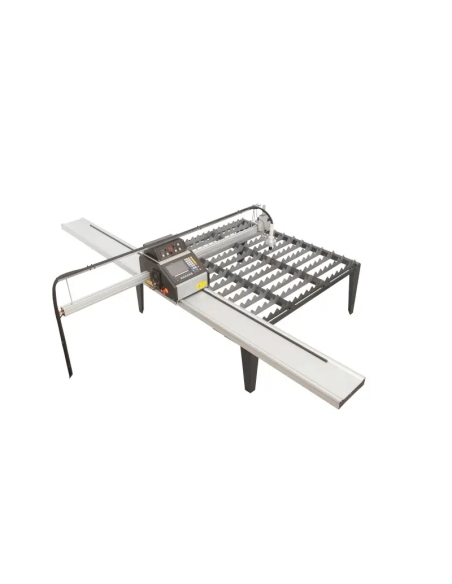

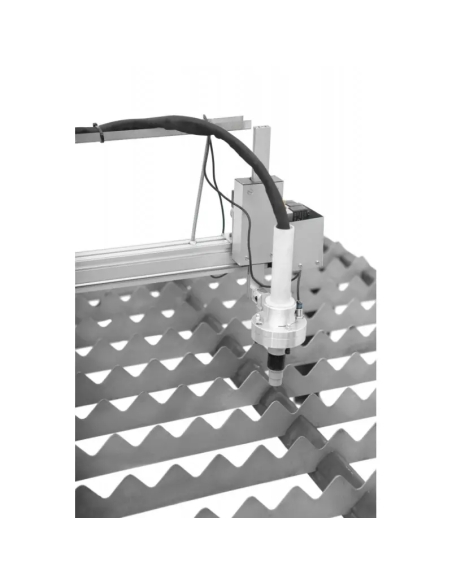

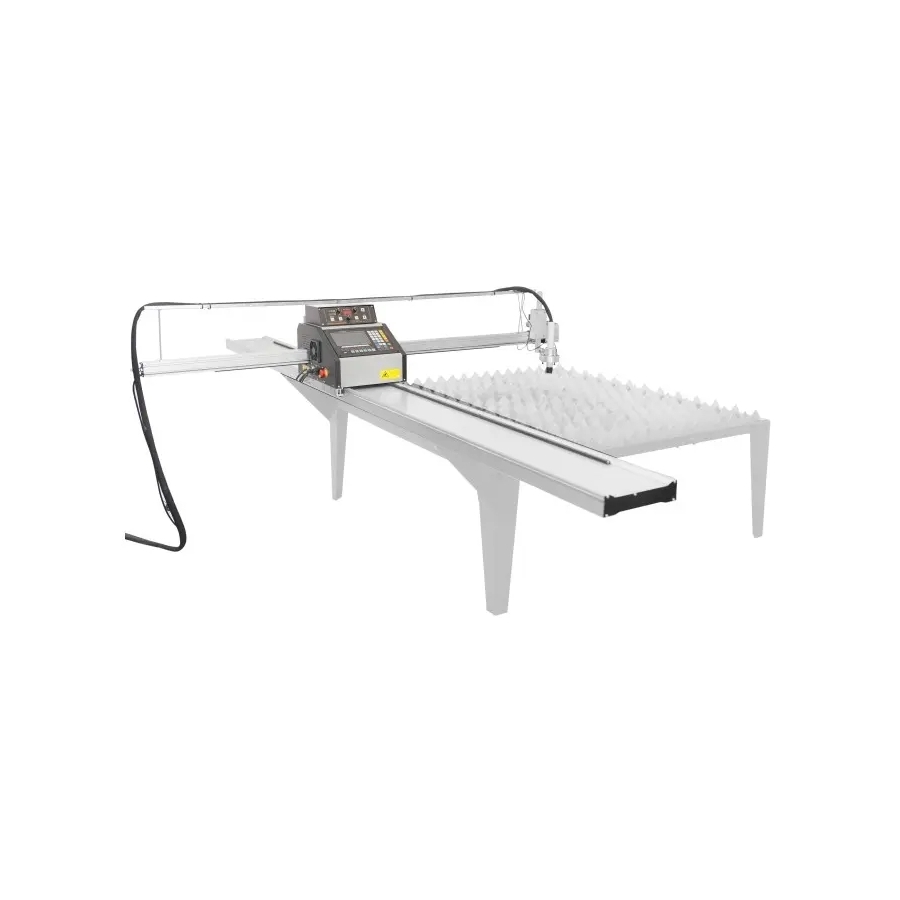

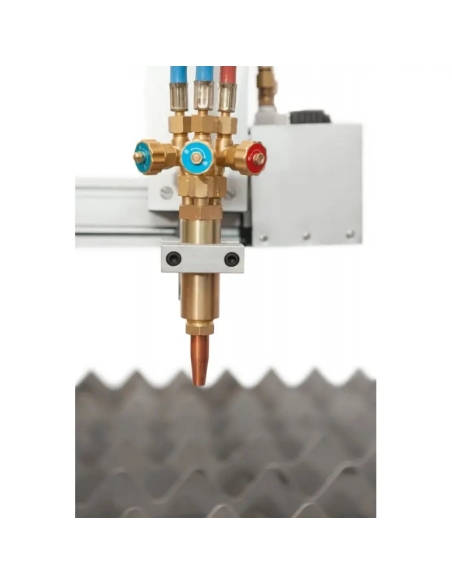

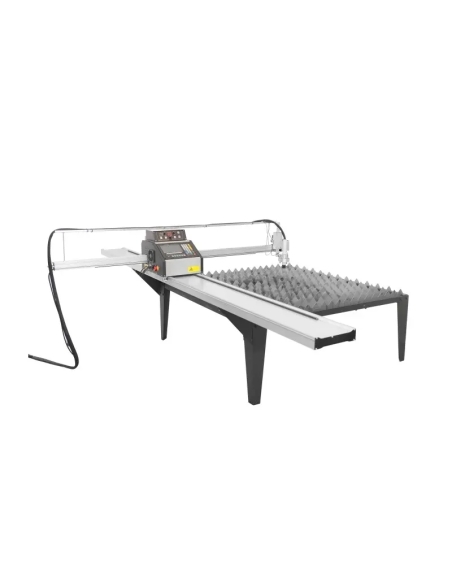

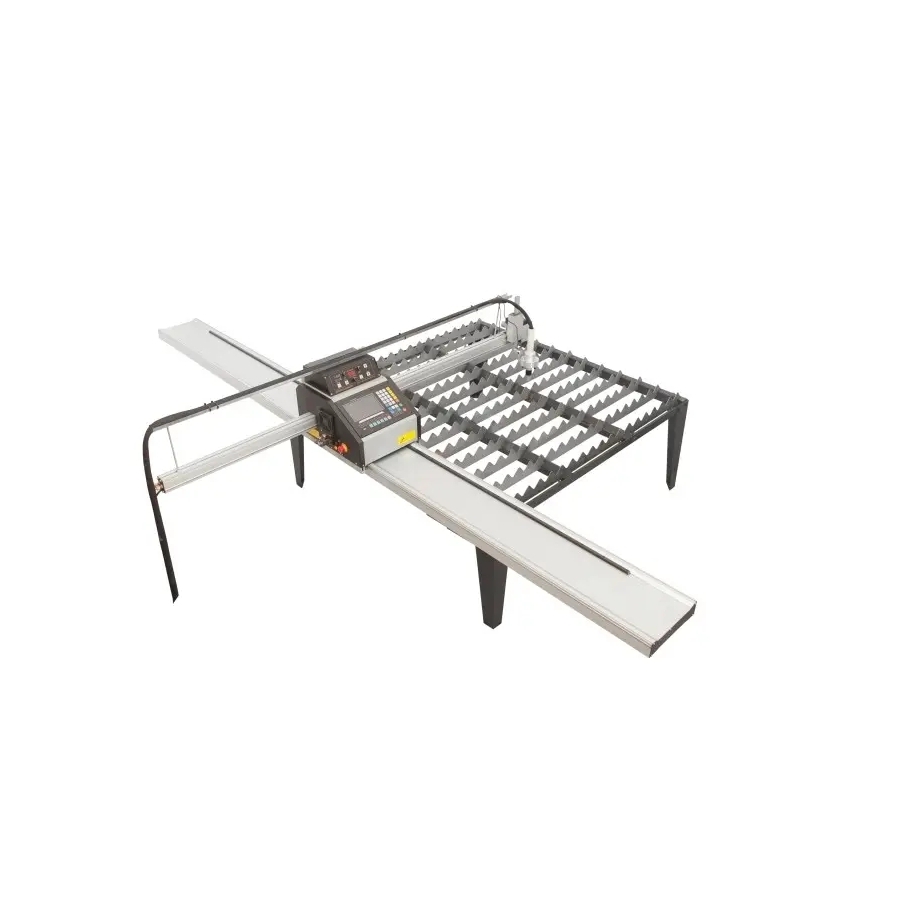

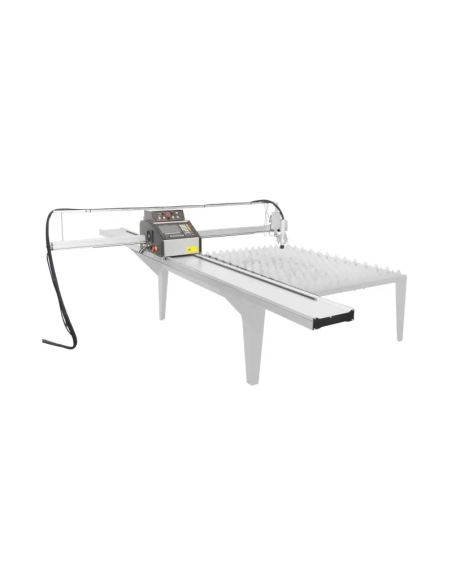

Aparatul de taiere cu plasma sau oxigaz CNC1 este un echipament mobil destinat taierii de forme din tabla. Masina nu necesita fixare in podea, ceea ce reduce semnificativ timpul de montaj. In plus, permite amplasarea masinii in orice loc din hala fara a fi nevoie de fundatii costisitoare.

Masina este echipata cu un sistem de rulare de foarte buna calitate, care impreuna cu greutatea redusa a portalului face ca ploterul sa fie una dintre cele mai rapide masini disponibile pe piata noastra. Masina poate fi folosita atat pentru taiere manuala, cat si pentru taiere automatizata. Este echipata cu un controler digital care permite taierea formelor complexe. Acest model de ploter CNC cu plasma se dovedeste foarte eficient in industria navala, de utilaje si energetica. CNC1 utilizeaza un sistem de ghidare de mare precizie pe axele X si Y.

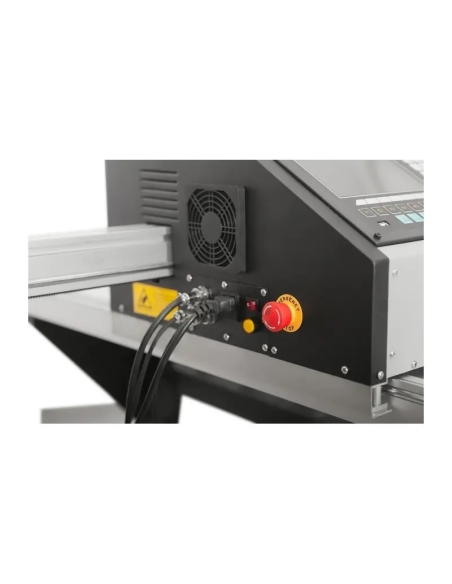

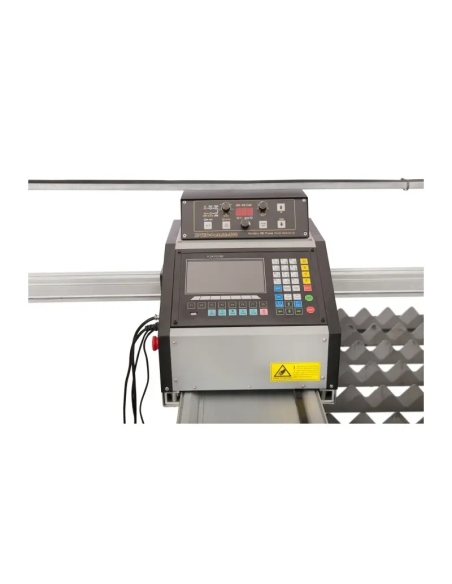

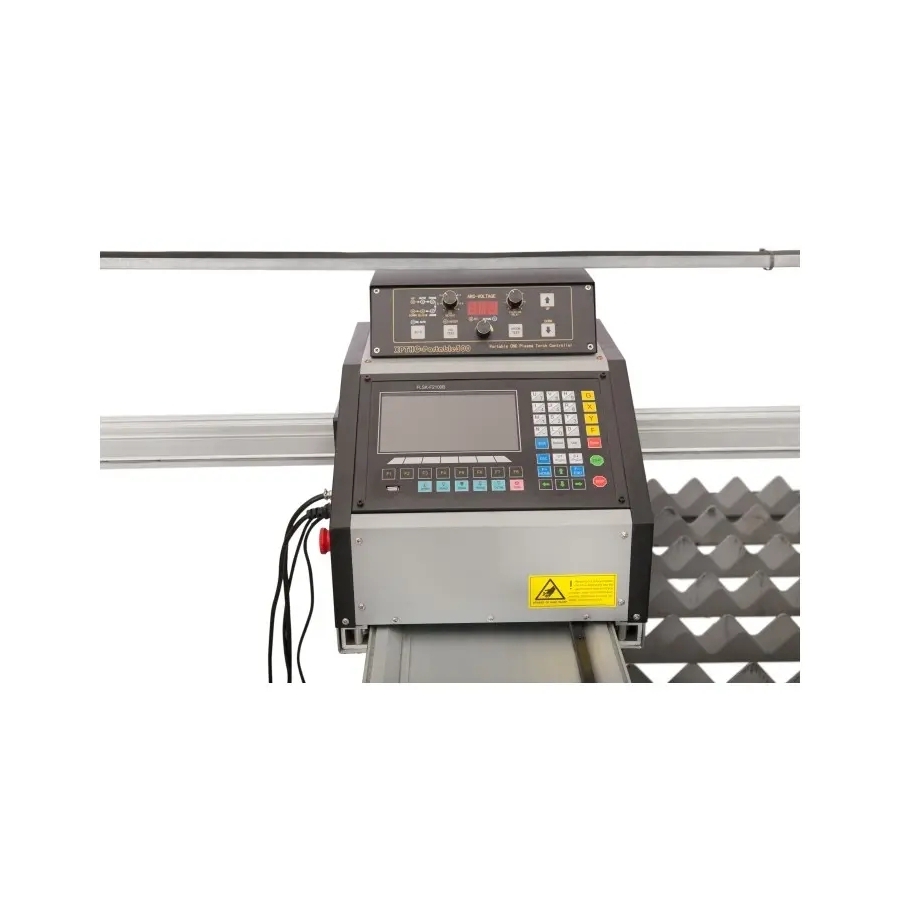

Functionarea aparatului de taiere este controlata de un sistem electronic de productie Sino-USA, caracterizat prin precizie ridicata si eliminarea erorilor aparute in timpul lucrului. Masina este foarte usor de programat. Este posibila programarea manuala pentru forme simple si cea automata pentru figuri mai complexe. Afisajul arata modelul taiat si miscarea arzatorului.

Pentru o programare usoara, masina este livrata cu software-ul original FastCAM. Programul este in limba polona, ceea ce face utilizarea mai simpla.

FastCAM este un program tehnologic de tip CAD/CAM utilizat pentru proiectarea si definirea traseelor de taiere pentru elementele decupate pe aparate CNC. Programul se instaleaza la birou pe un computer fix sau portabil. Dupa stabilirea modului de taiere, se obtine un cod de comanda care este transferat in sistemul de control al masinii. FastCAM reprezinta echiparea de baza a masinilor noastre.

Aparat de taiere cu plasma si gaz ZZ 1500x3000 – informatii de baza:

• Interfata prietenoasa – operare simpla chiar si pentru persoane care nu au mai lucrat cu programe de tip FastCAM
• Import desene in format *.txt din orice program (de exemplu AutoCAD, SolidWorks, etc.)
• MAKRO – biblioteca de forme standard care permite crearea figurilor fara a fi nevoie sa fie desenate in CAD. Programul ofera figuri 2D
• NESTING – utilizarea optima a tablei datorita aranjarii automate a elementelor pe foaie
• DEMO – afiseaza ciclul (traseul) de lucru fara a porni sursa de plasma sau oxigen

Regulator de inaltime pe tensiune:

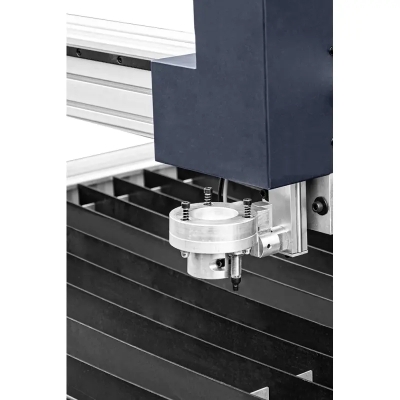

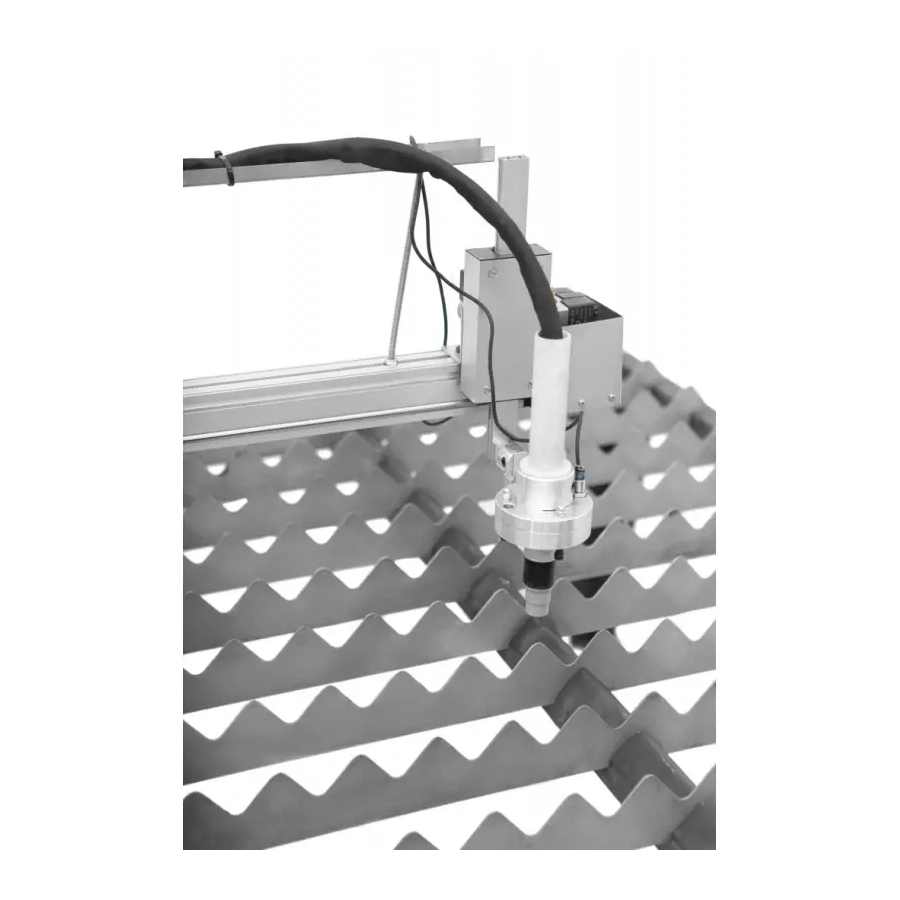

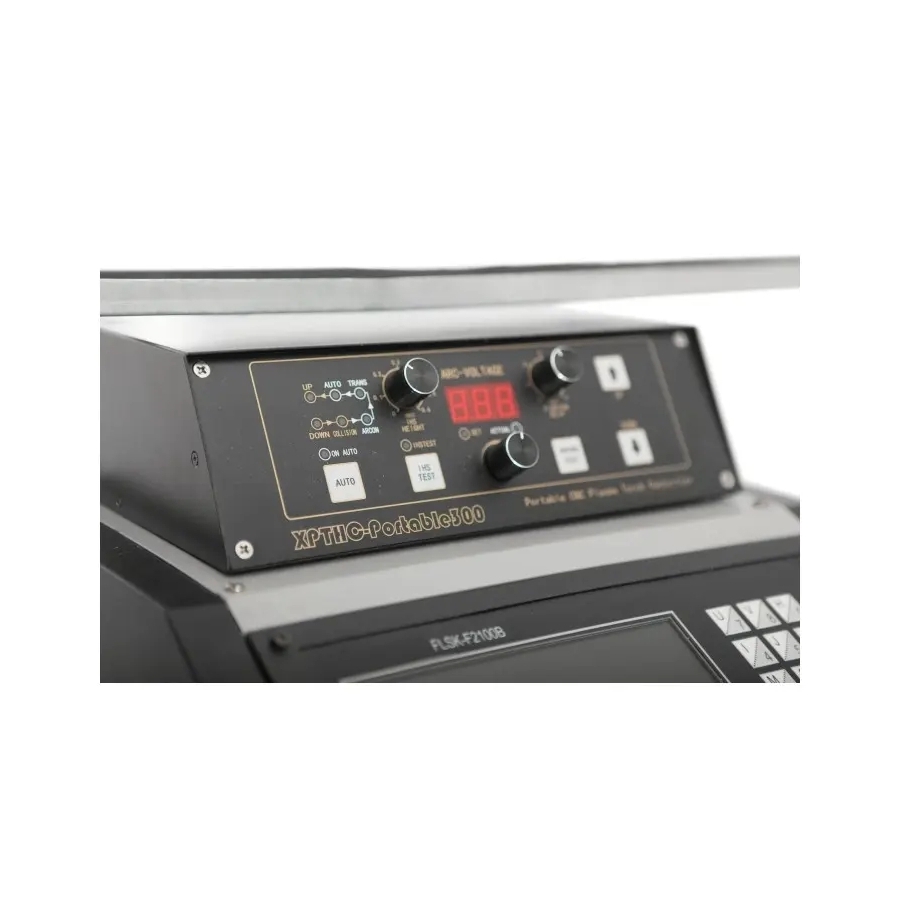

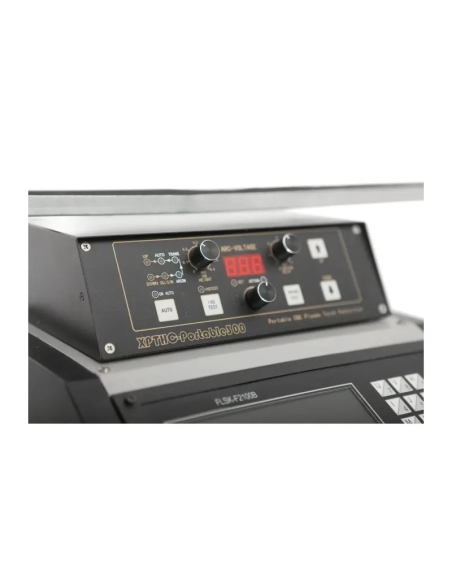

Masina este echipata cu THC (reglaj pe tensiune al inaltimii arzatorului cu plasma). Reglaj precis (+/- 0.1 mm) al distantei arzatorului de tabla in timpul taierii. Precizie mai mare si lipsa defectelor intalnite la senzorii capacitivi sau role. Parametrii regulatorului sunt preluati automat din Tabelul de Selectare Automata a Parametrilor de Taiere.

Parametri tehnici ai aparatului de taiere cu plasma si gaz ZZ 1500x3000

• Alimentare: 230 V
• LCD: 7" color
• Format cod: G-Code
• Cursa axa Z: 120 mm
• Dimensiuni de lucru: 1500 mm x 3000 mm
• Viteza de taiere: 50–3000 mm/min
