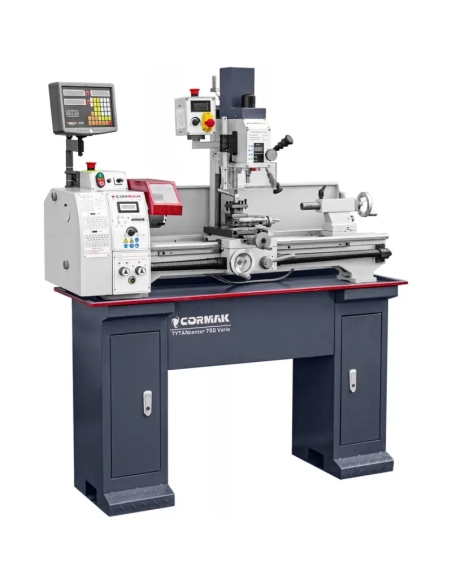

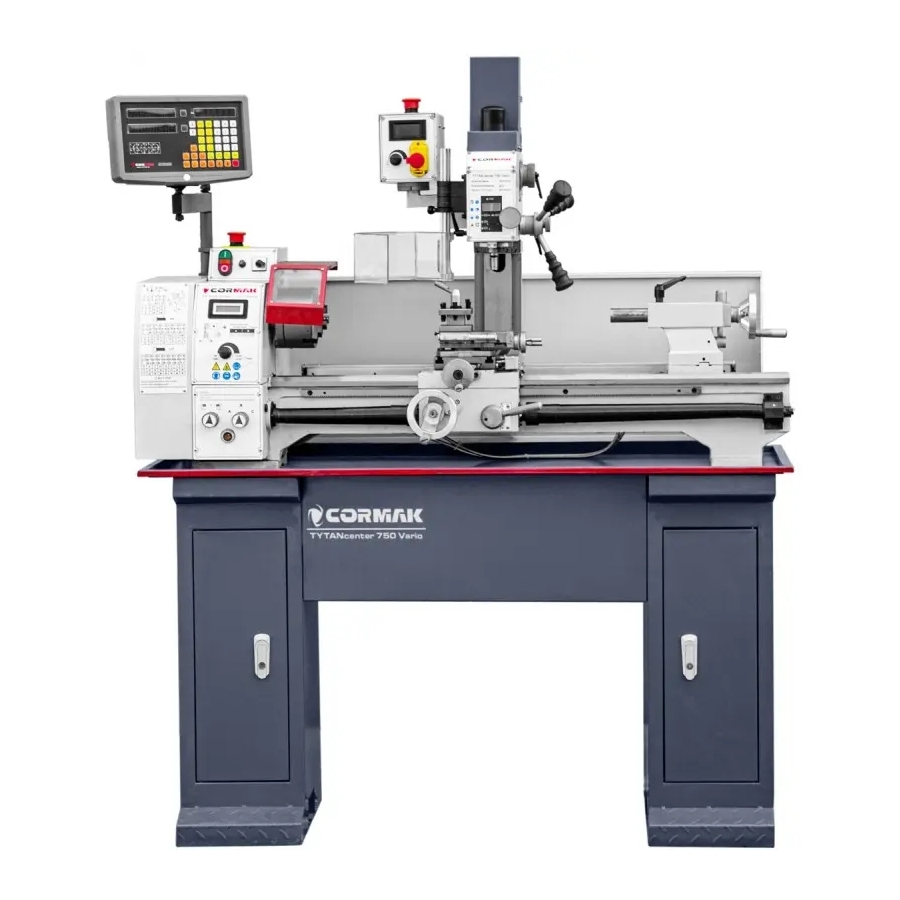

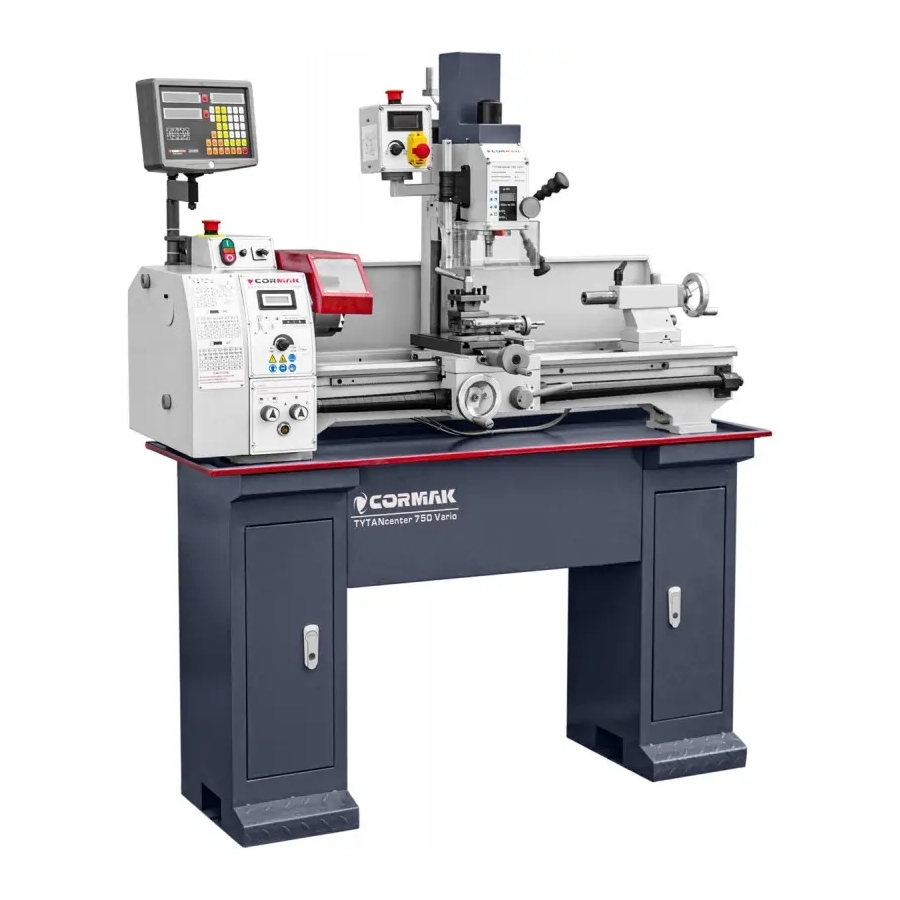

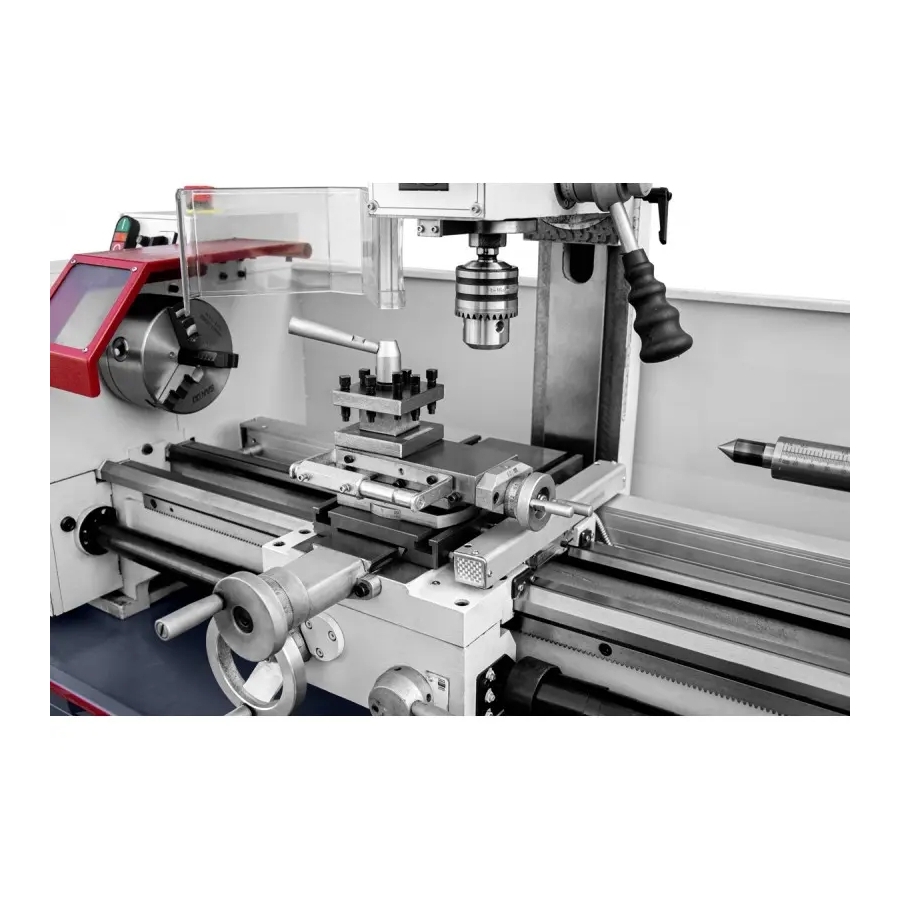

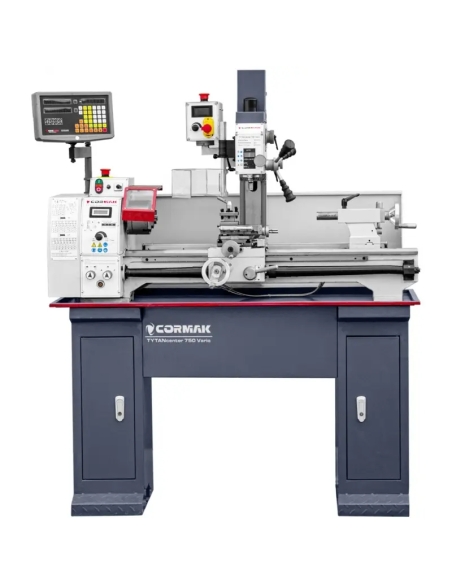

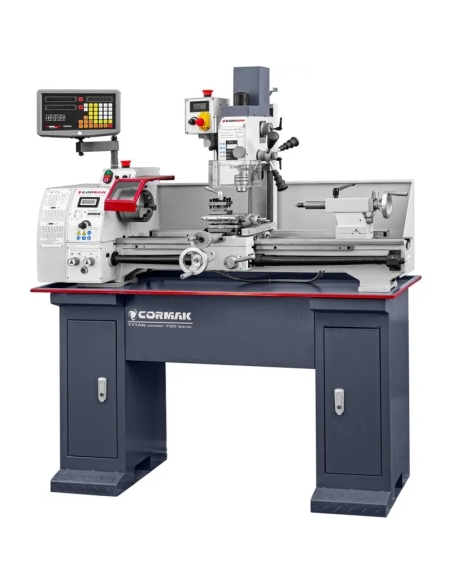

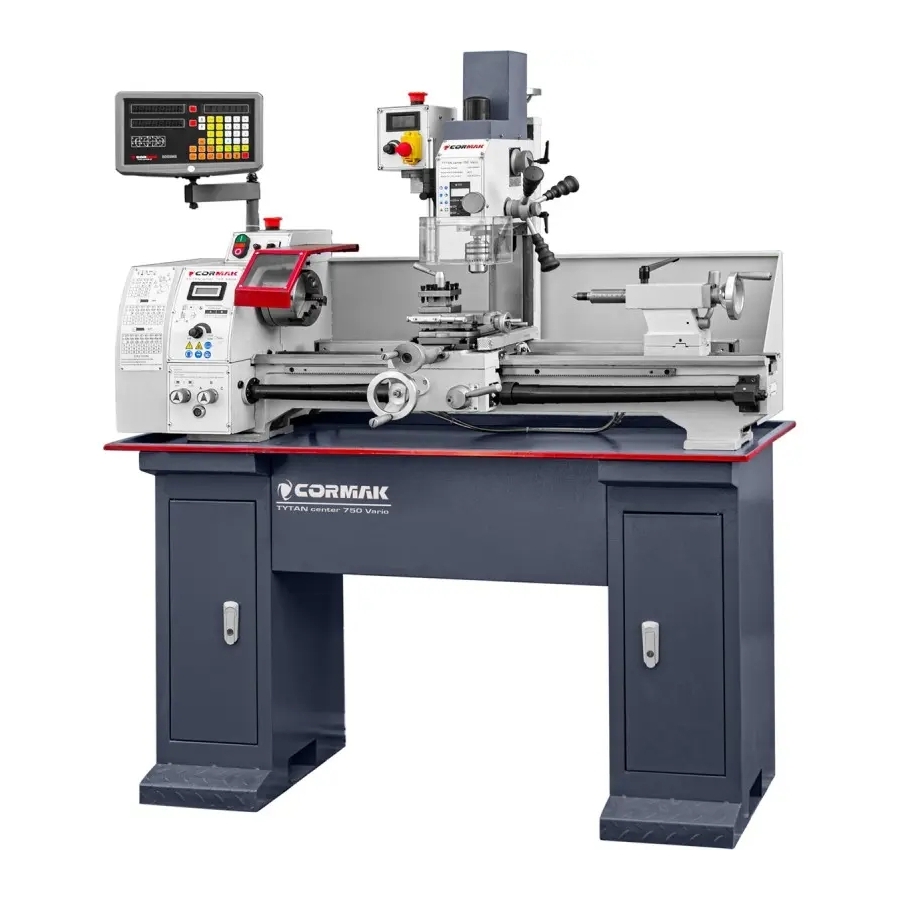

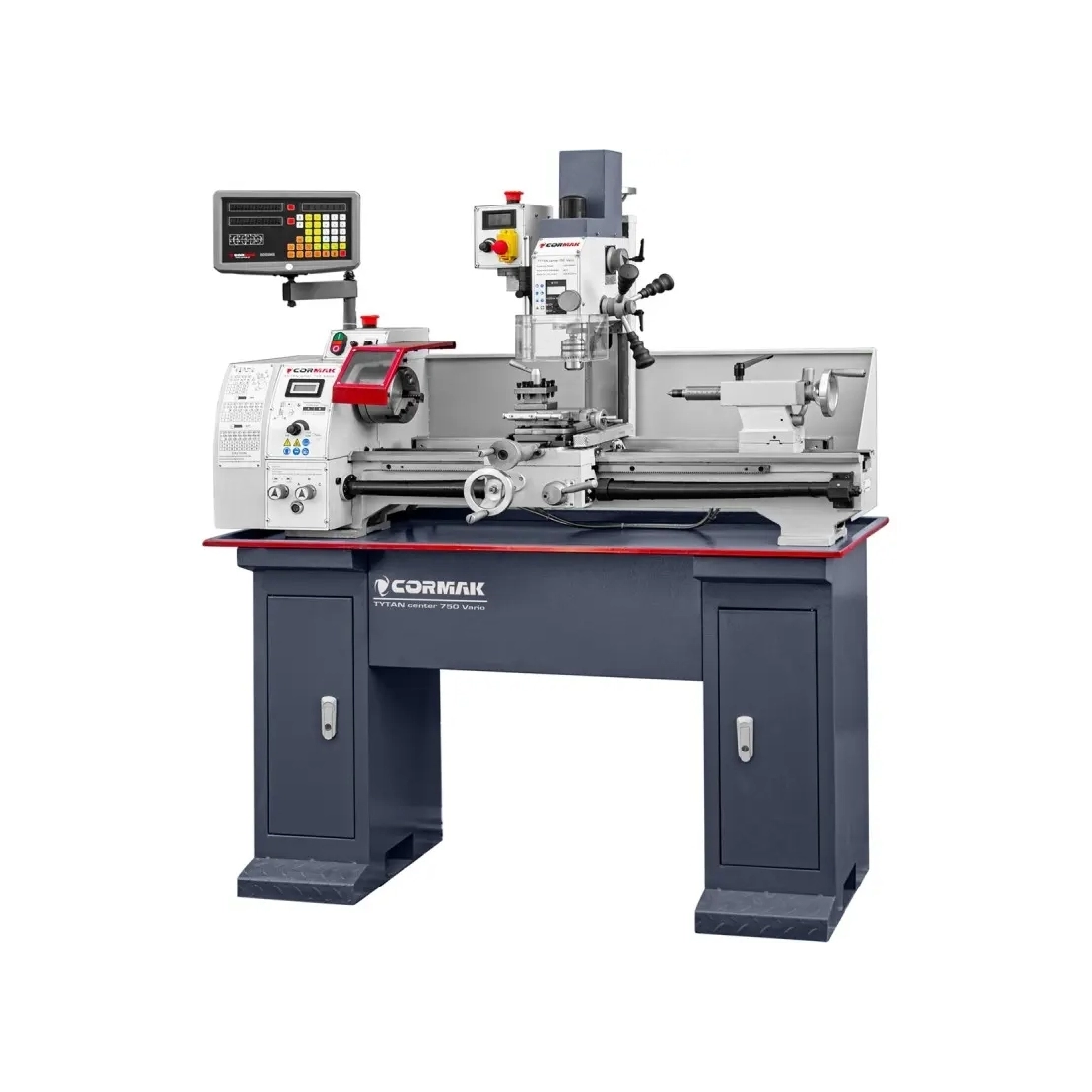

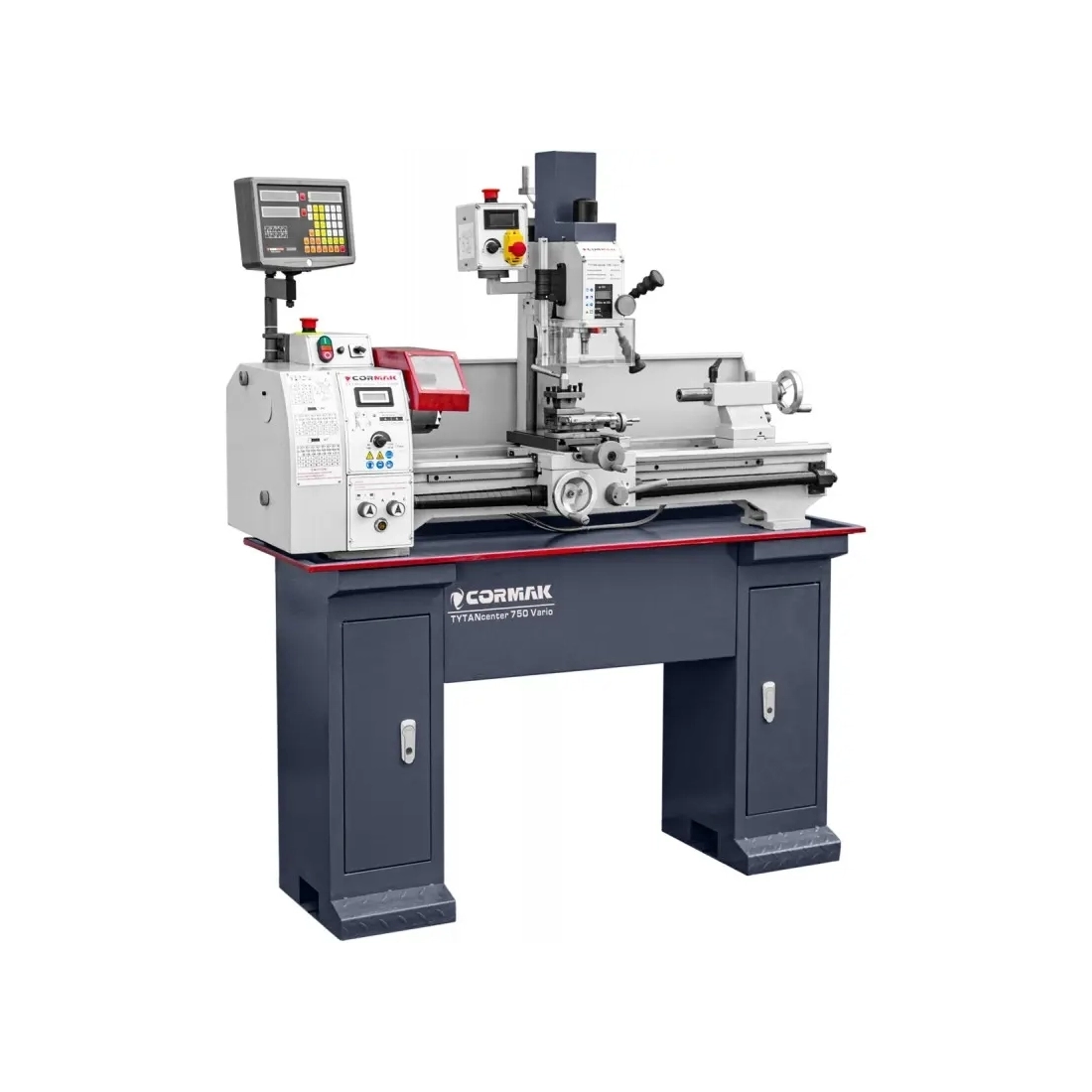

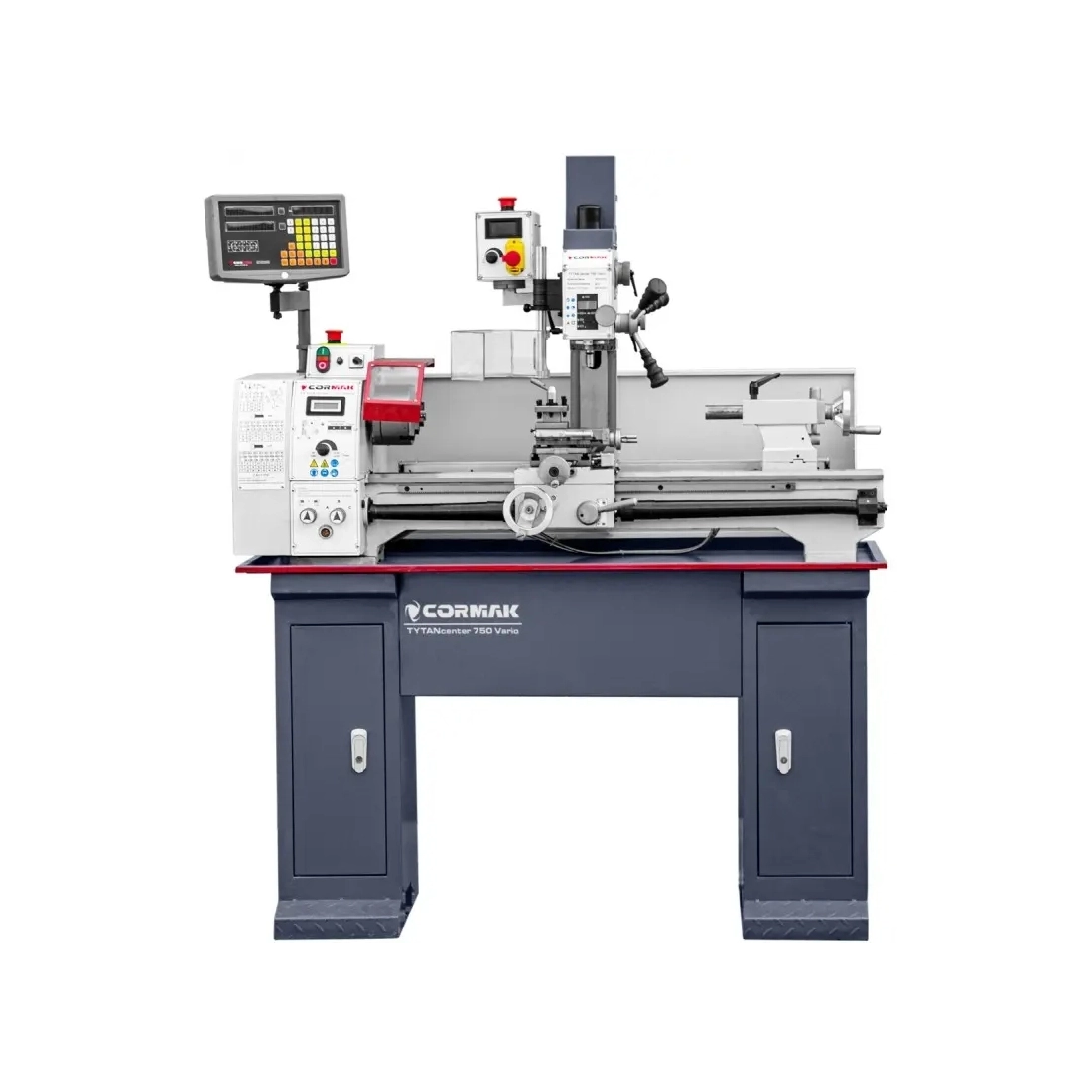

Strung cu freză și afișaj DRO CORMAK TYTAN Center 750 Vario

Descrierea mașinii

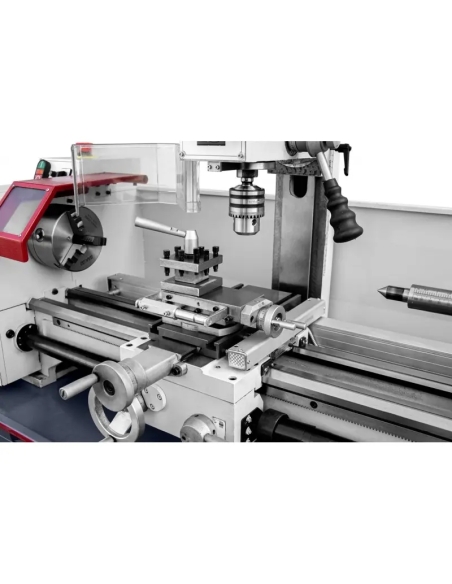

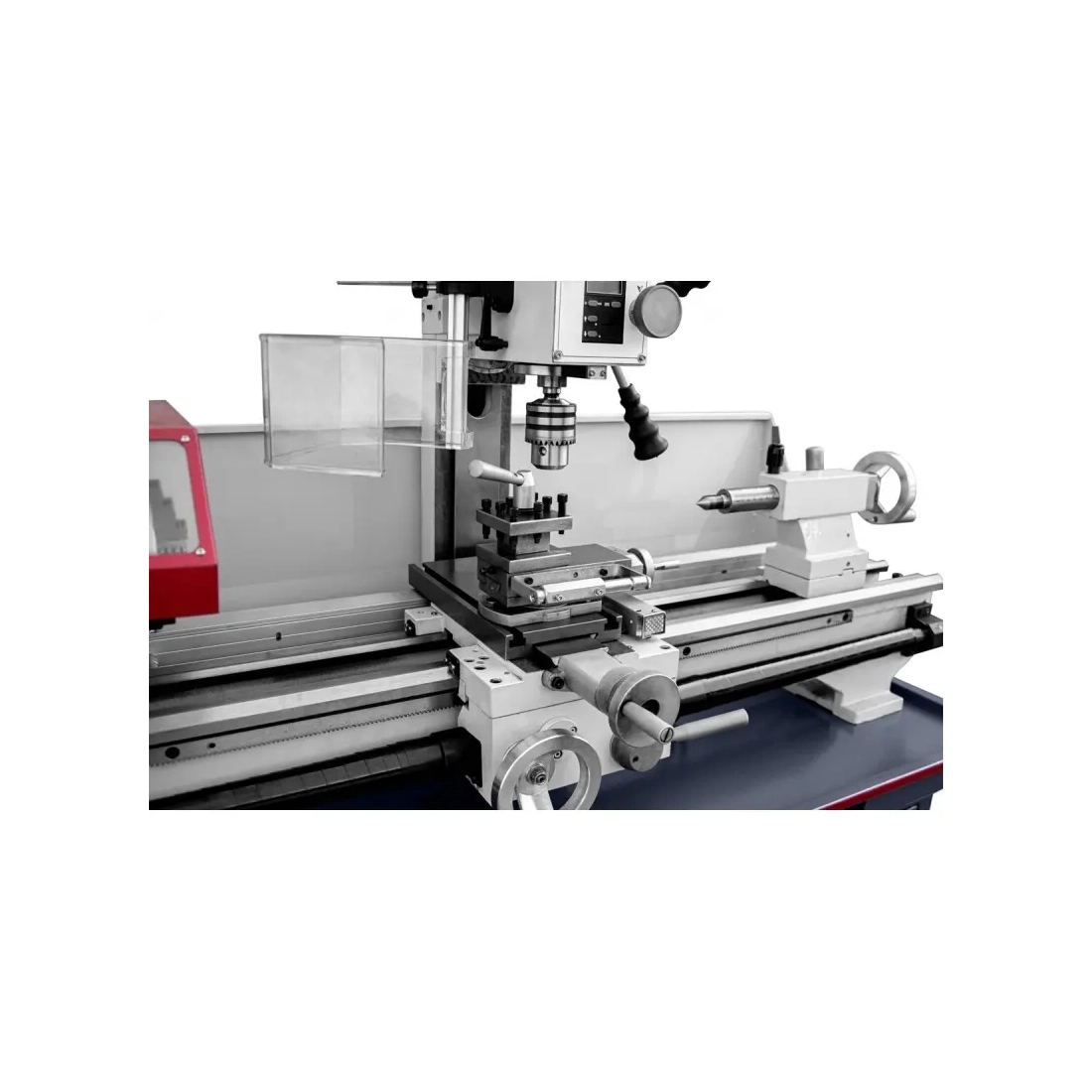

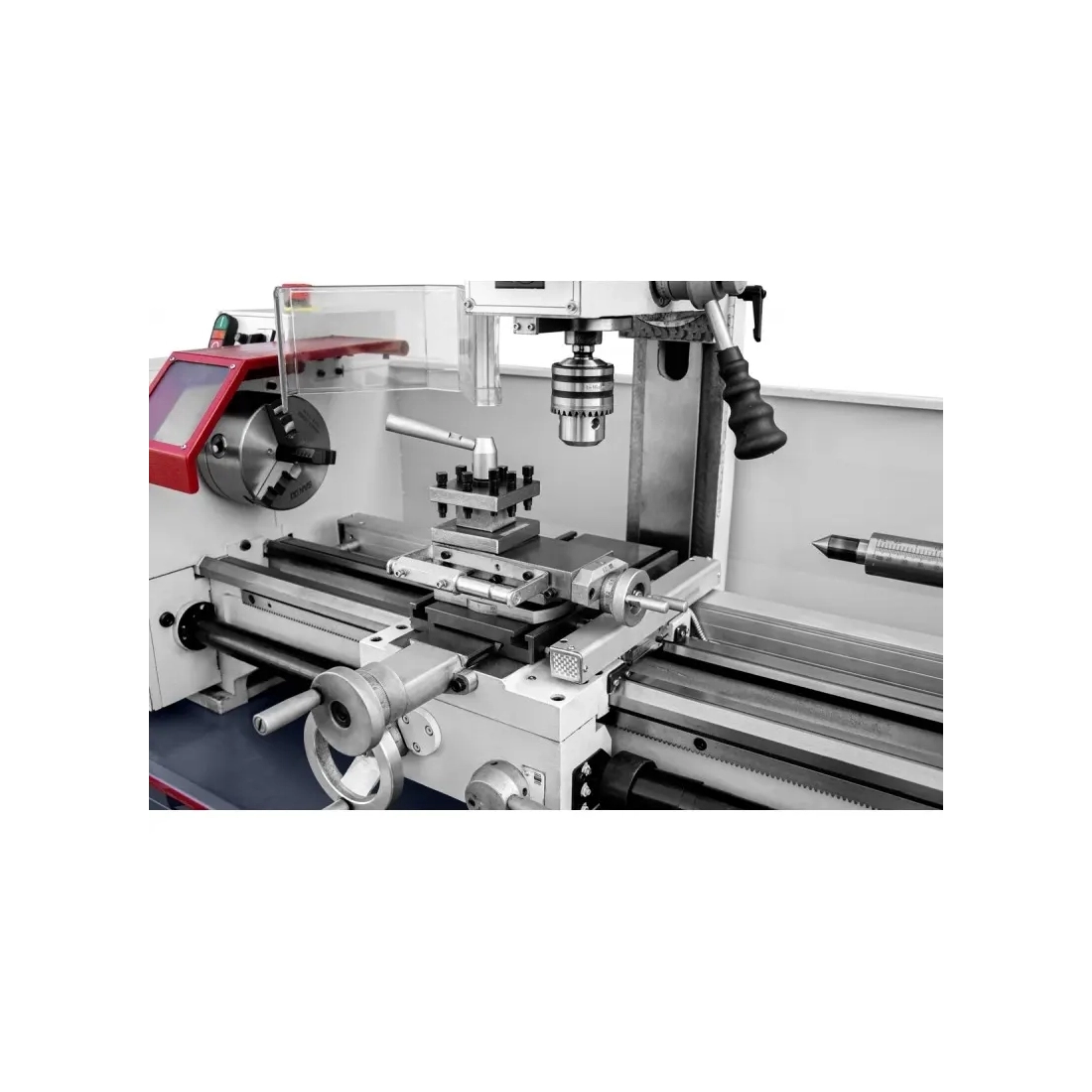

Construcția mașinii combină două echipamente – un strung și o freză. Fiecare dintre ele are propriul motor cu reglaj continuu al turației, ceea ce poate reduce semnificativ timpul de setare și calibrare a parametrilor. Strungul cu freză este potrivit pentru realizarea pieselor cu configurație complexă, fără a fi necesară reinstalarea pe o altă mașină – lucru care are un impact pozitiv asupra duratei de prelucrare și fabricație. Mașina are o utilizare largă, de la ascuțirea pieselor și frezarea canalelor, până la găurirea în afara axei și la un unghi prestabilit.

În set: complet de cuțite 12 x 12 mm – 11 bucăți

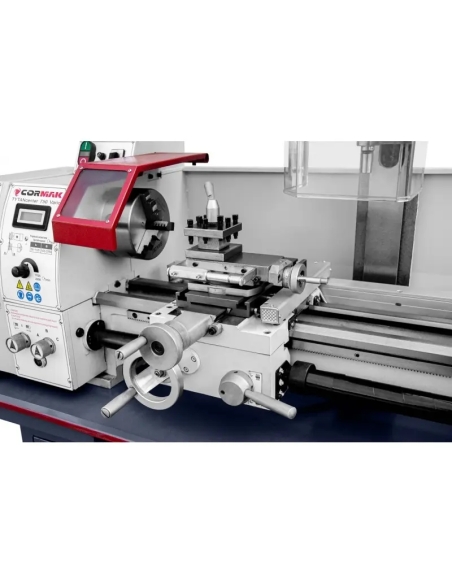

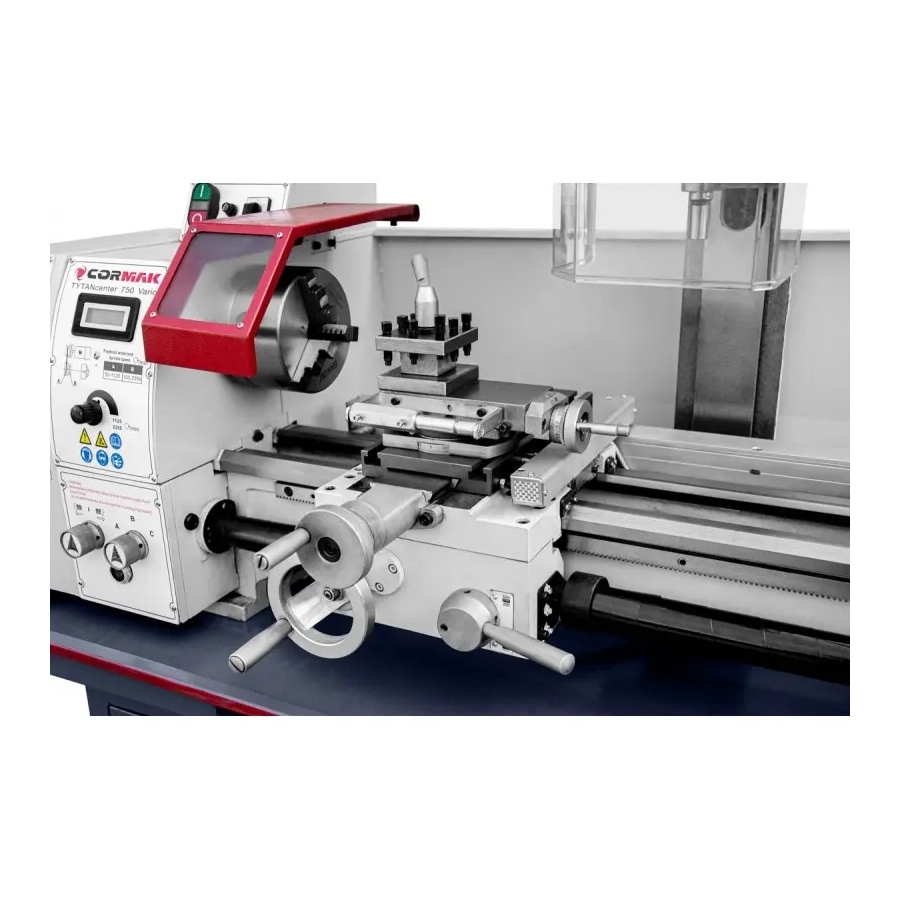

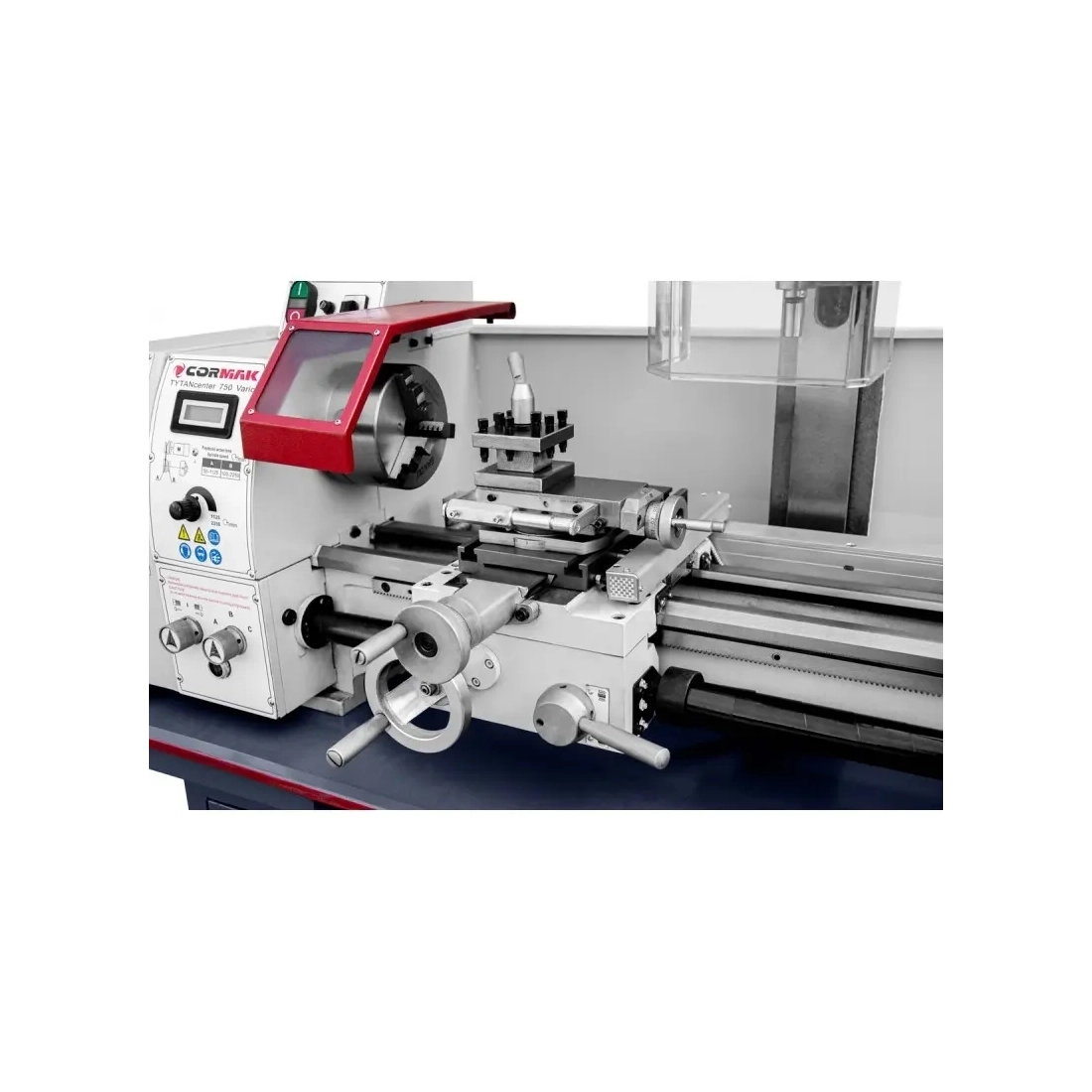

Strung

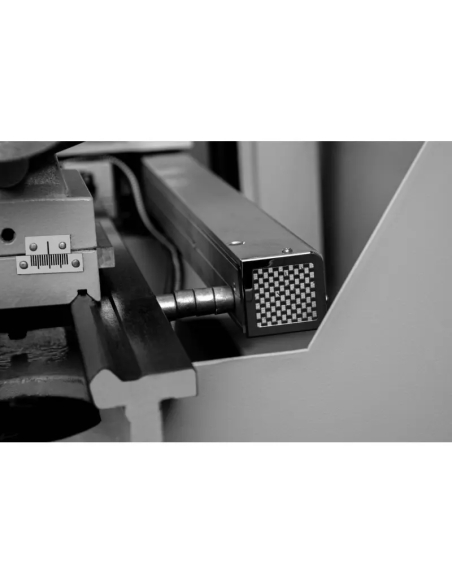

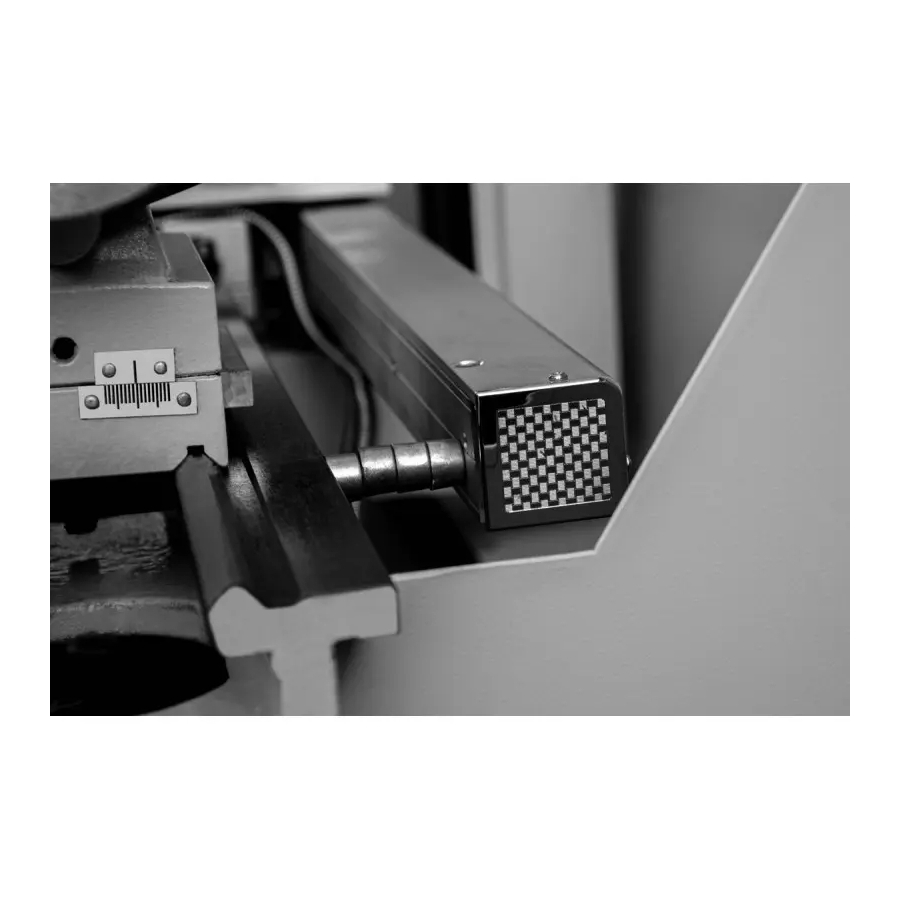

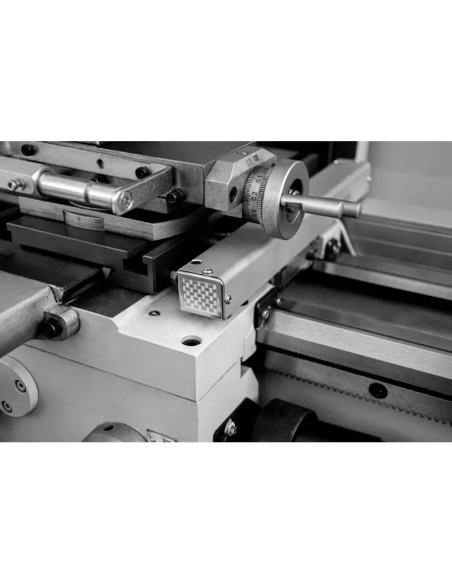

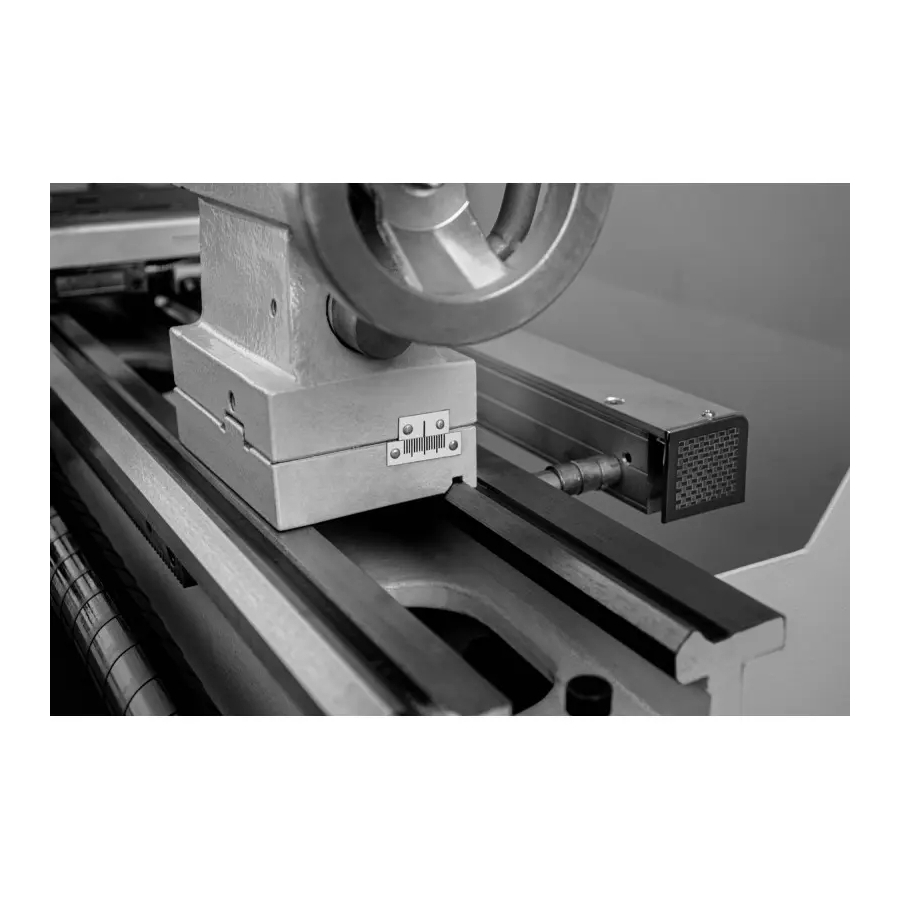

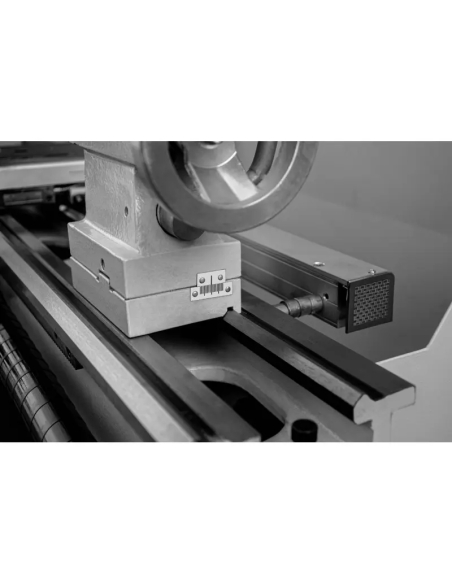

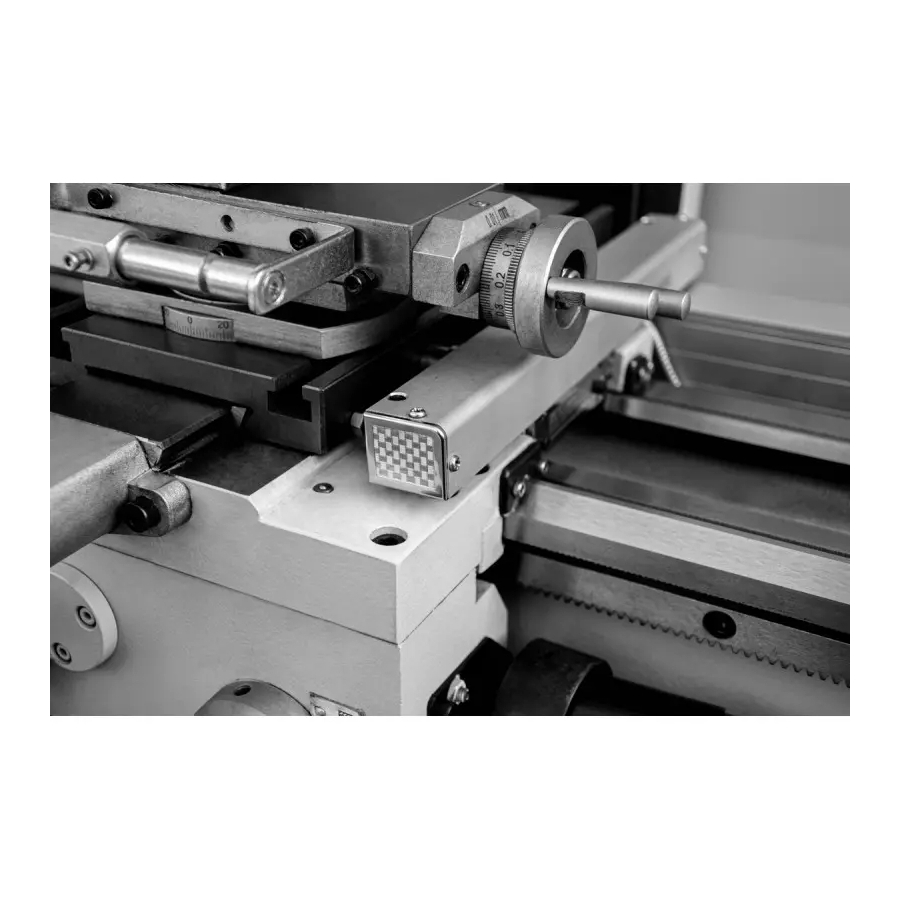

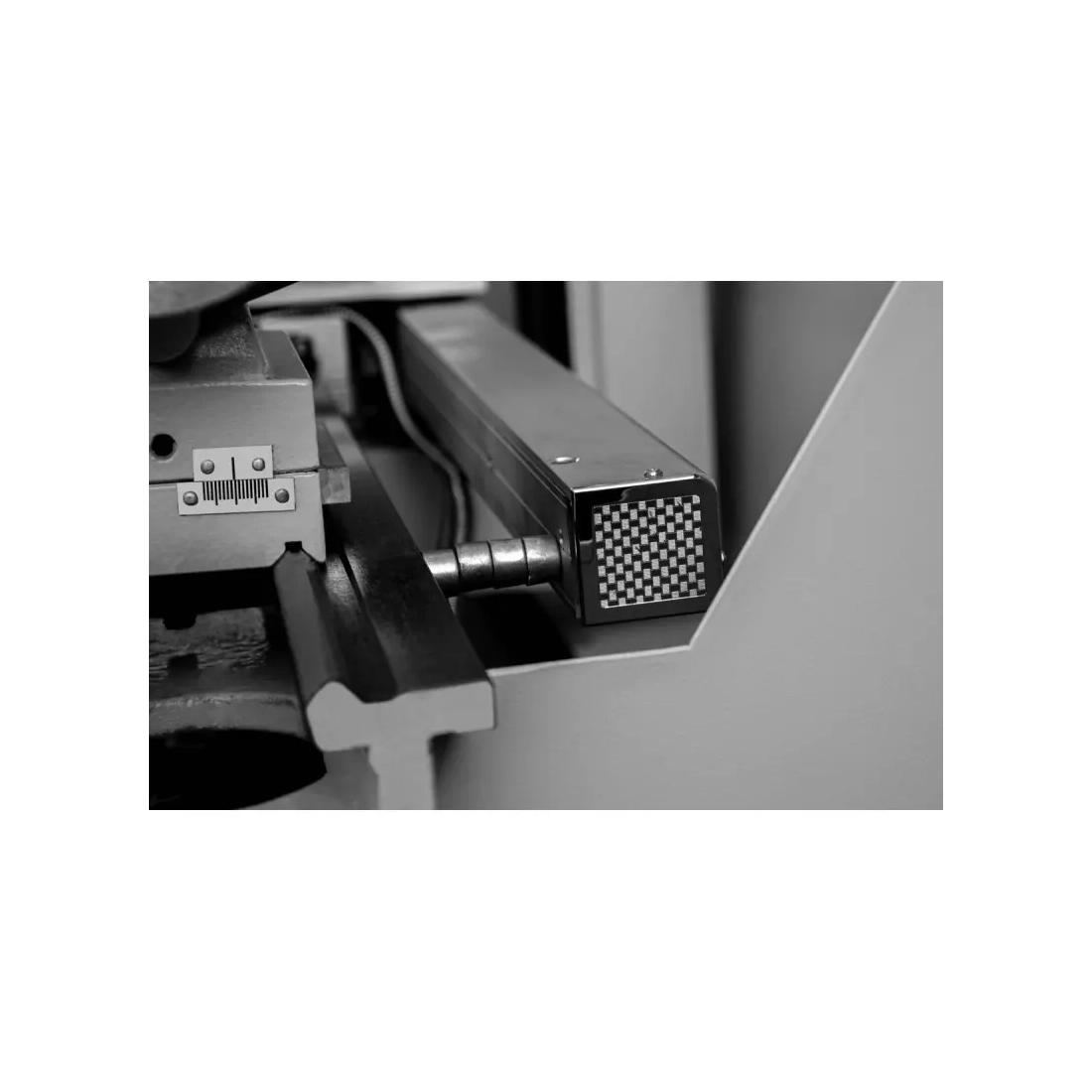

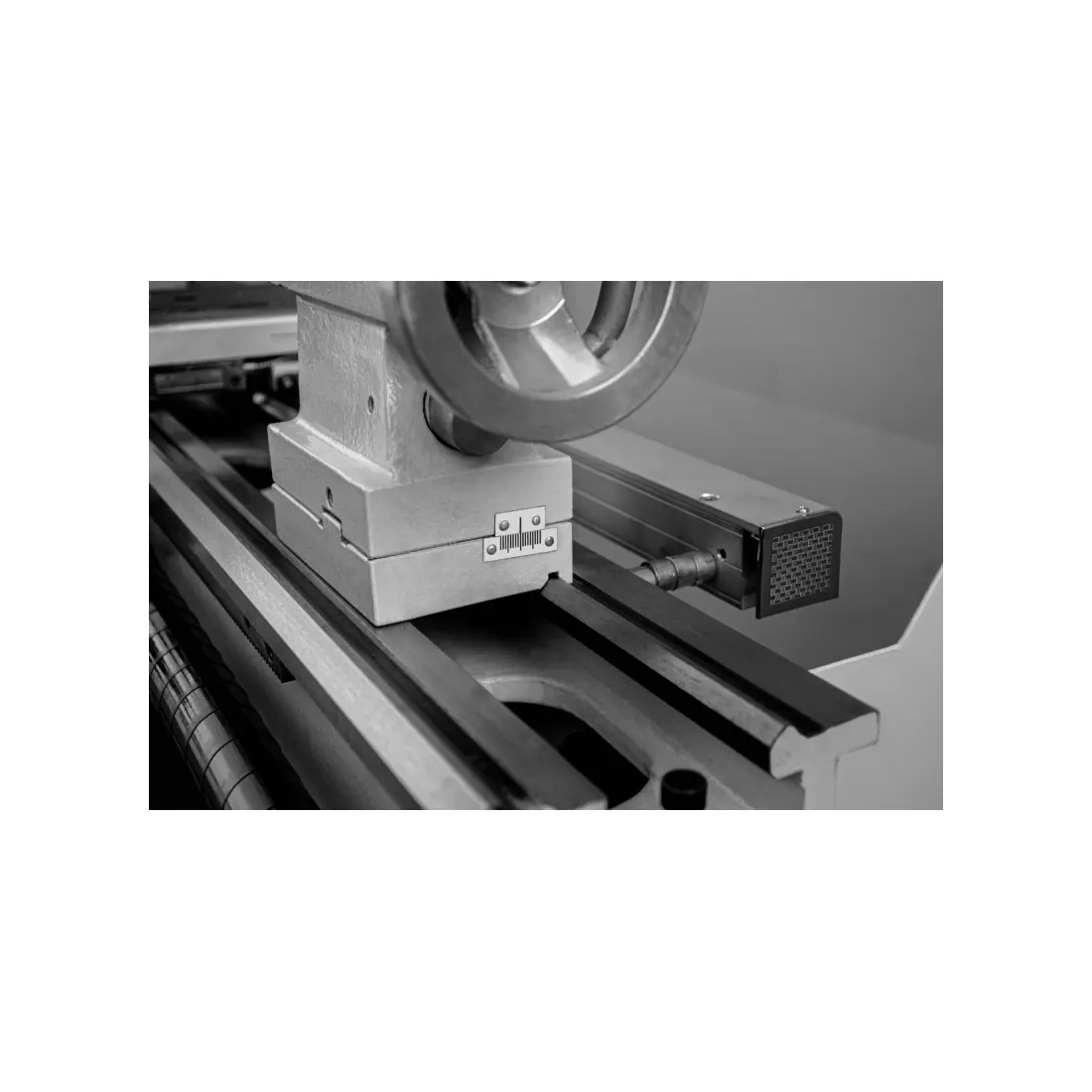

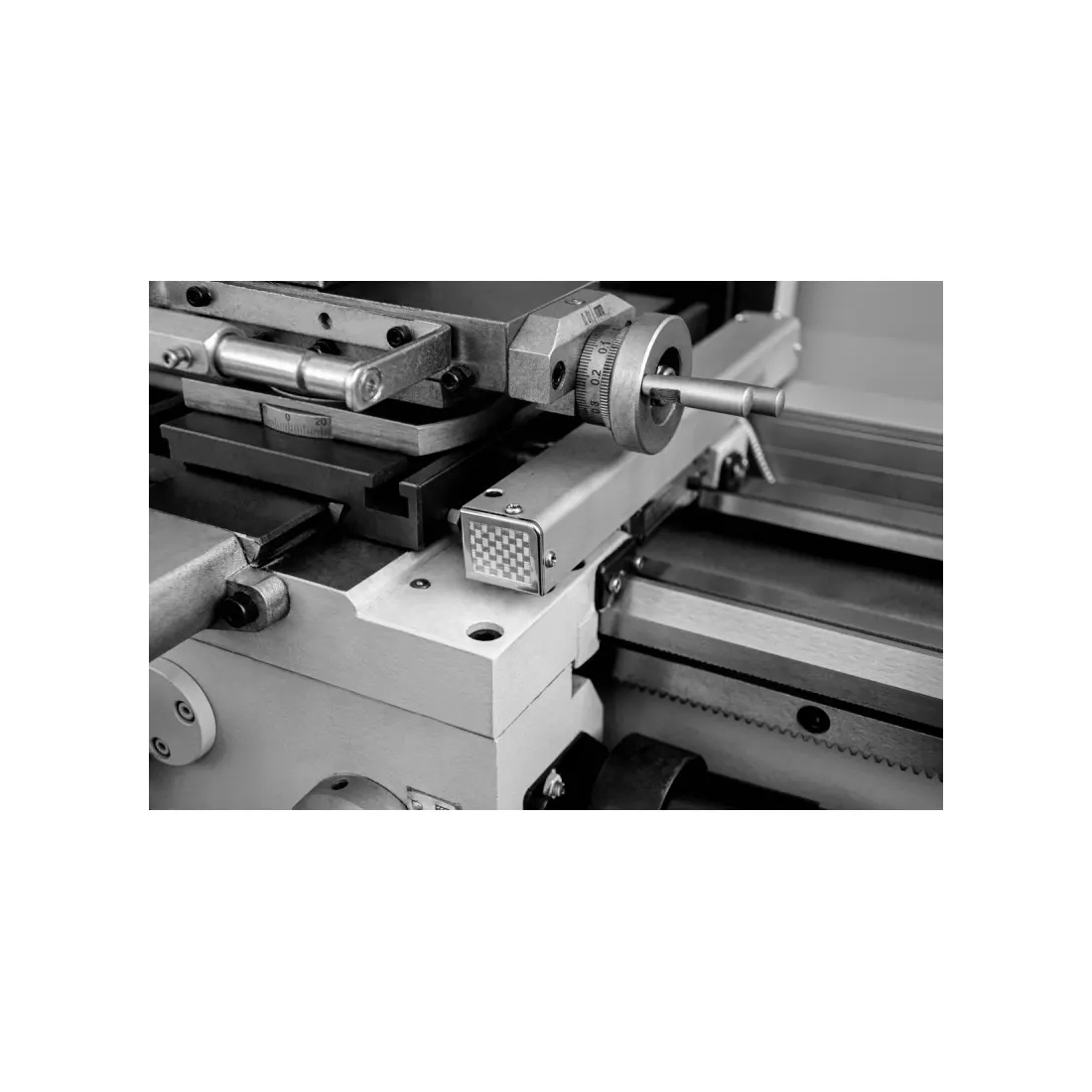

• Citirea digitală funcționează pe două axe: deplasarea longitudinală și transversală a căruciorului. Semnalul electronic prelucrat de la riglele optice afișează pe ecranul digital valorile obținute din mișcările pe axă și elimină erorile de deplasare cauzate de jocurile transmisiei cu arborele de lucru.
• Motor modern cu reglaj continuu al turației la arbore, asigură confort în exploatare și reduce timpul de calibrare a mașinii.

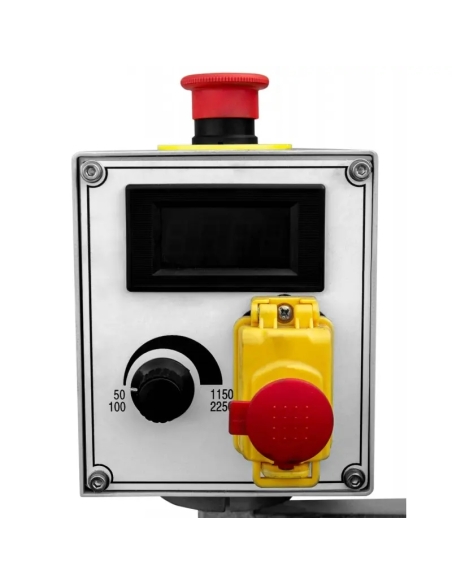

• Ecran LCD cu afișaj pentru turația arborelui, folosit pentru control și reglarea rapidă a rotațiilor în timpul setării regimurilor de tăiere și filetare.
• Două intervale de turație ale arborelui: redus (50-1125), pentru prelucrarea mecanică a oțelurilor dure, și mărit (100-2250), pentru strunjire de precizie la viteze ridicate.

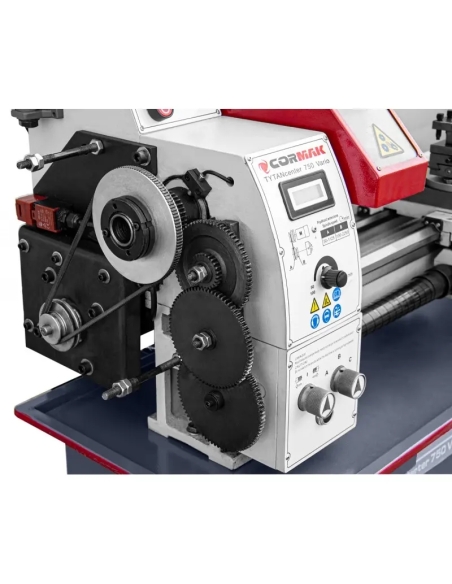

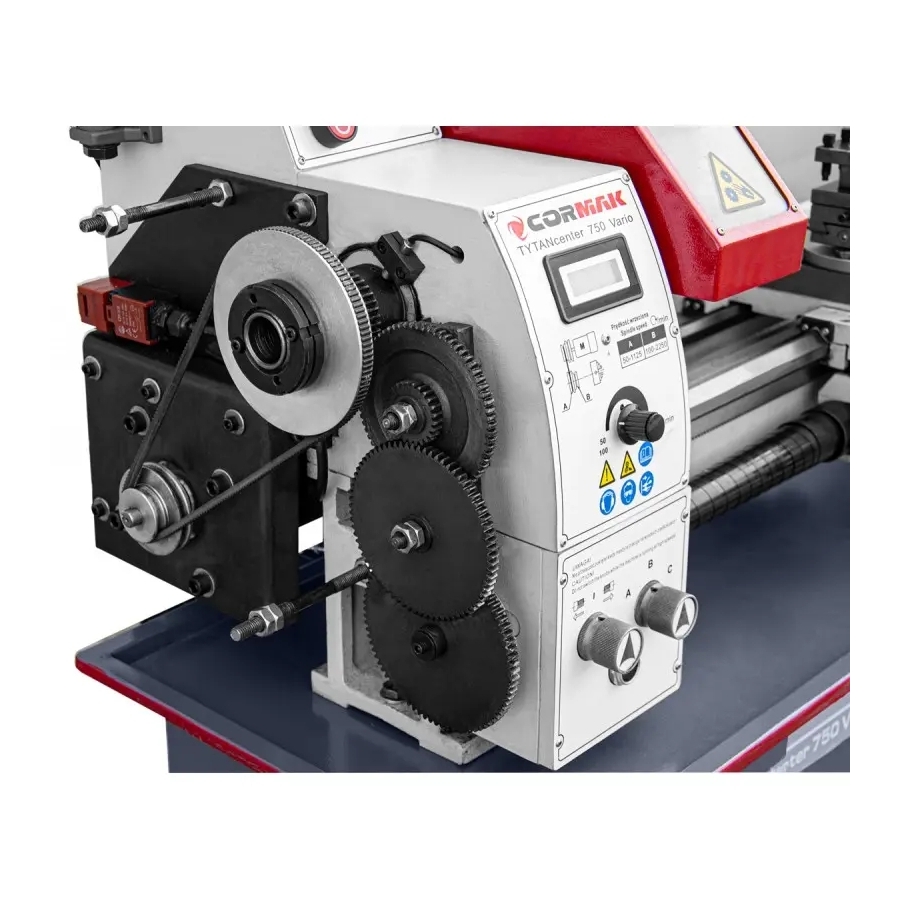

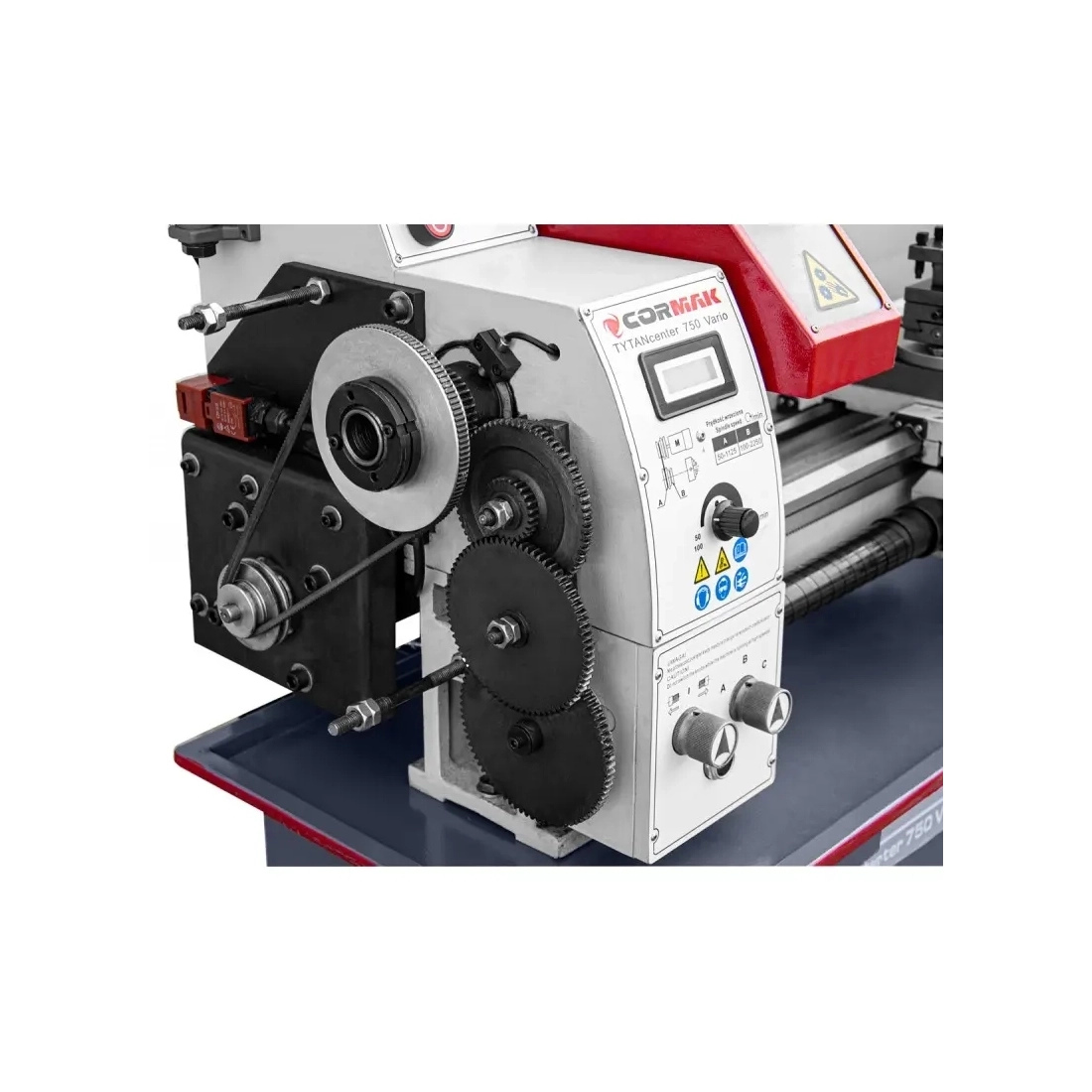

• Filete realizabile: metrice – 18 trepte (0,2-3,5), în țoli – 21 trepte (8-56), cu posibilitatea tăierii filetelor stânga și dreapta.

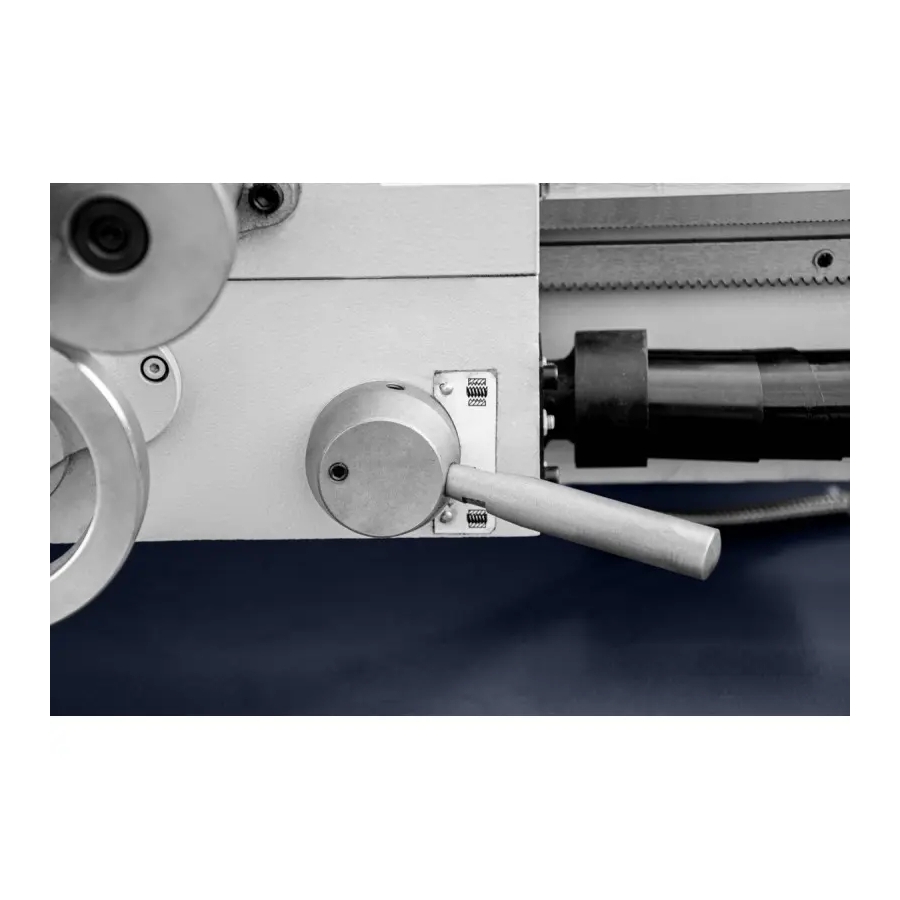

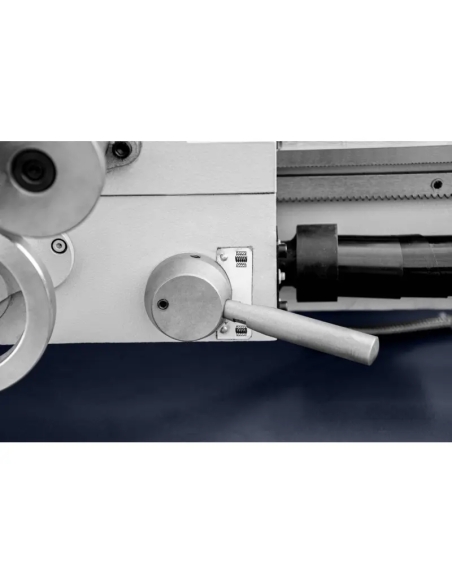

• Avans automat longitudinal cu 6 trepte de viteză (0,07 până la 0,40) mm/rot. – scurtează timpul de prelucrare și îmbunătățește calitatea la strunjirea pieselor lungi.

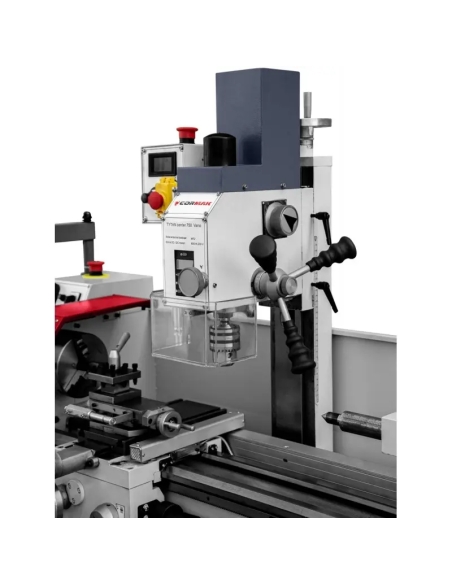

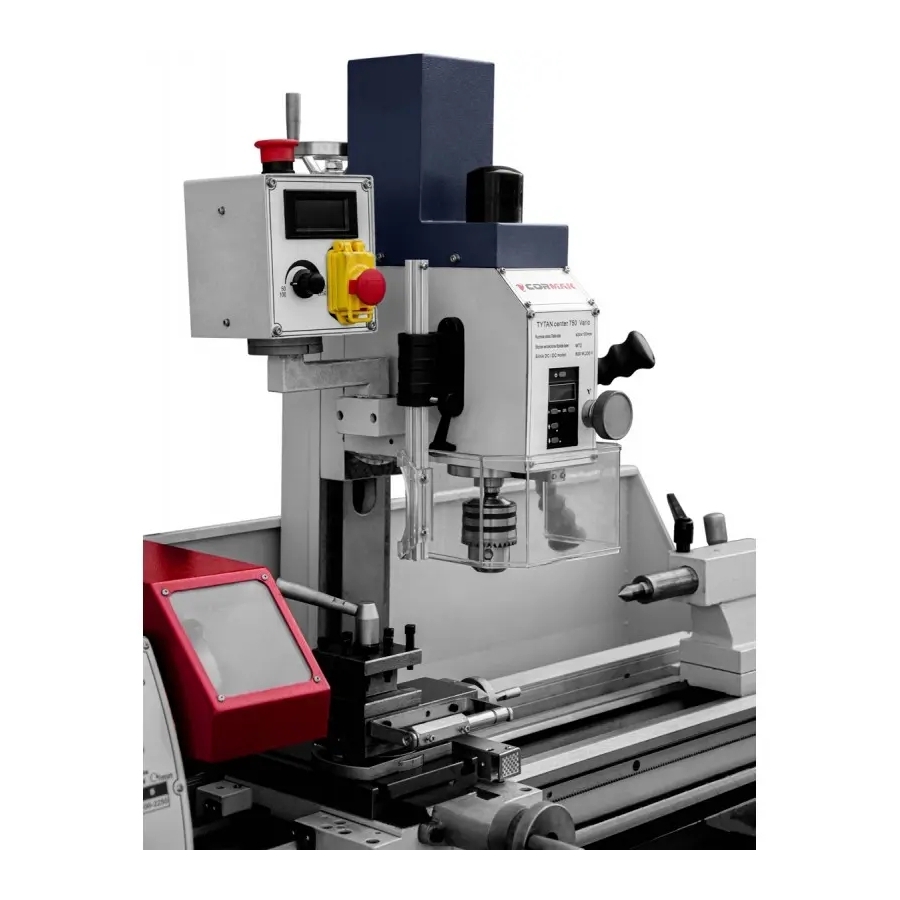

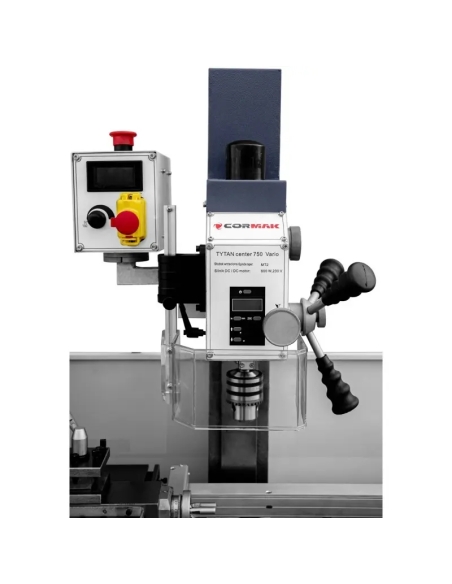

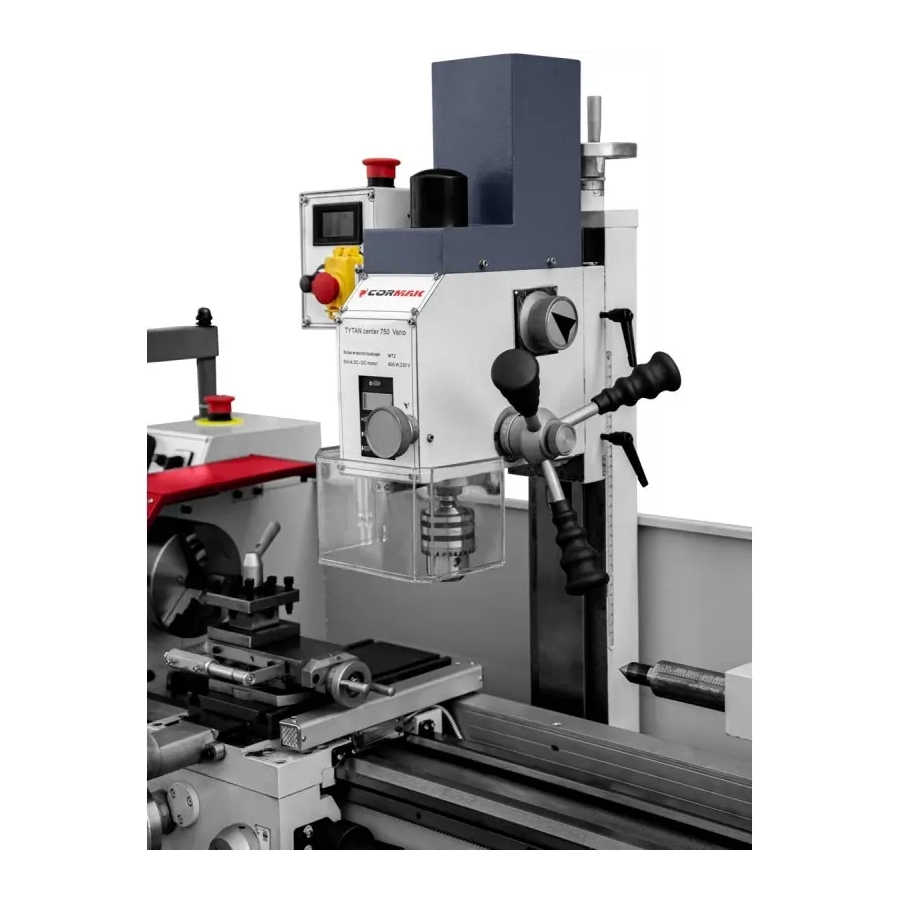

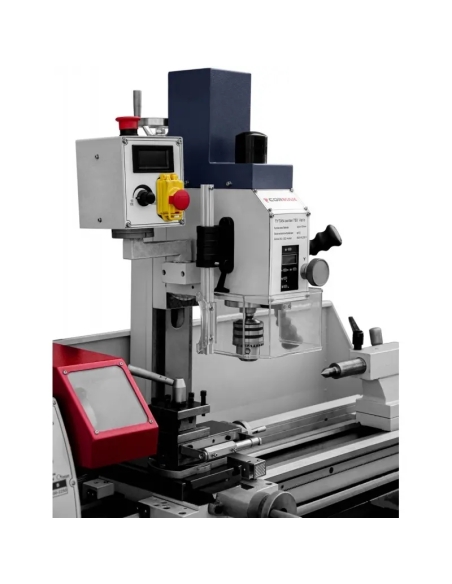

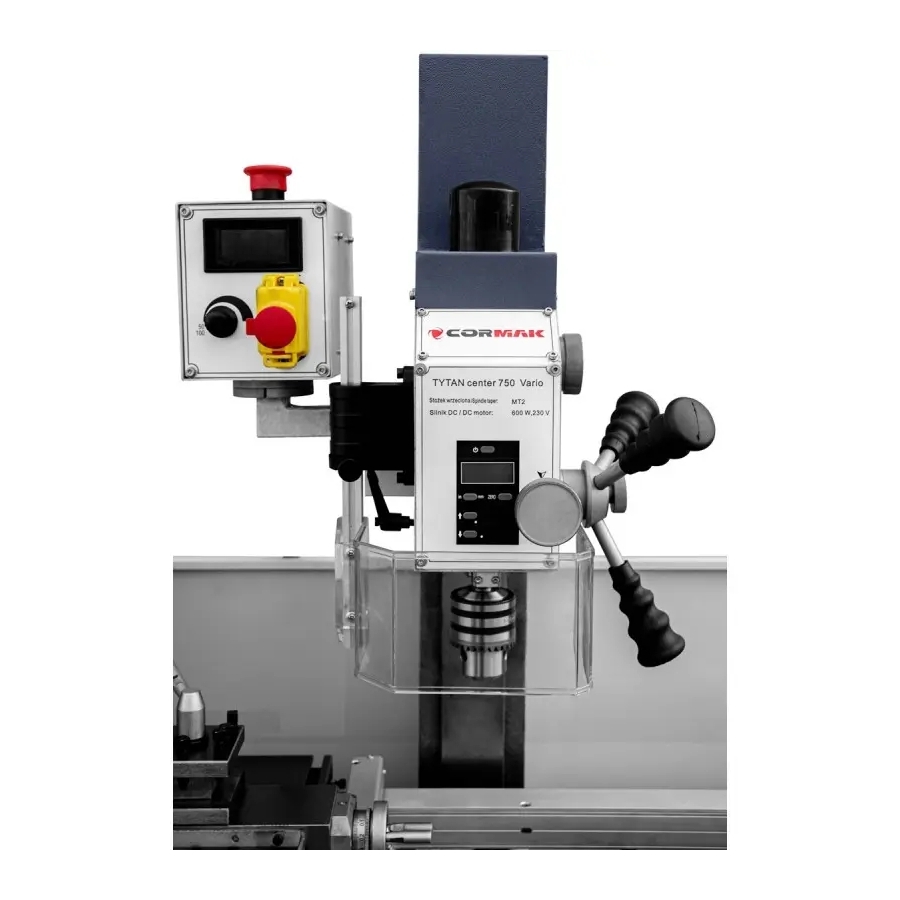

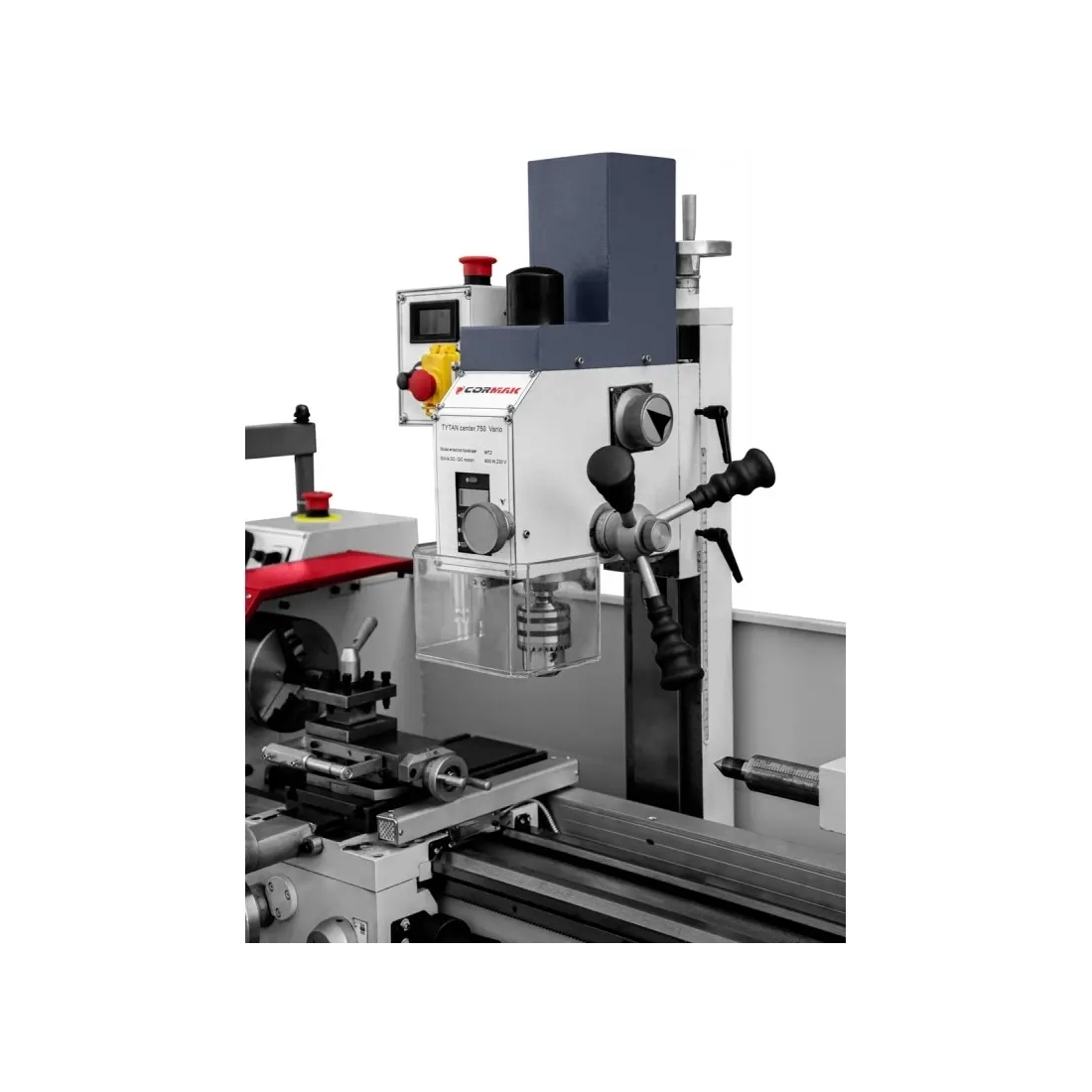

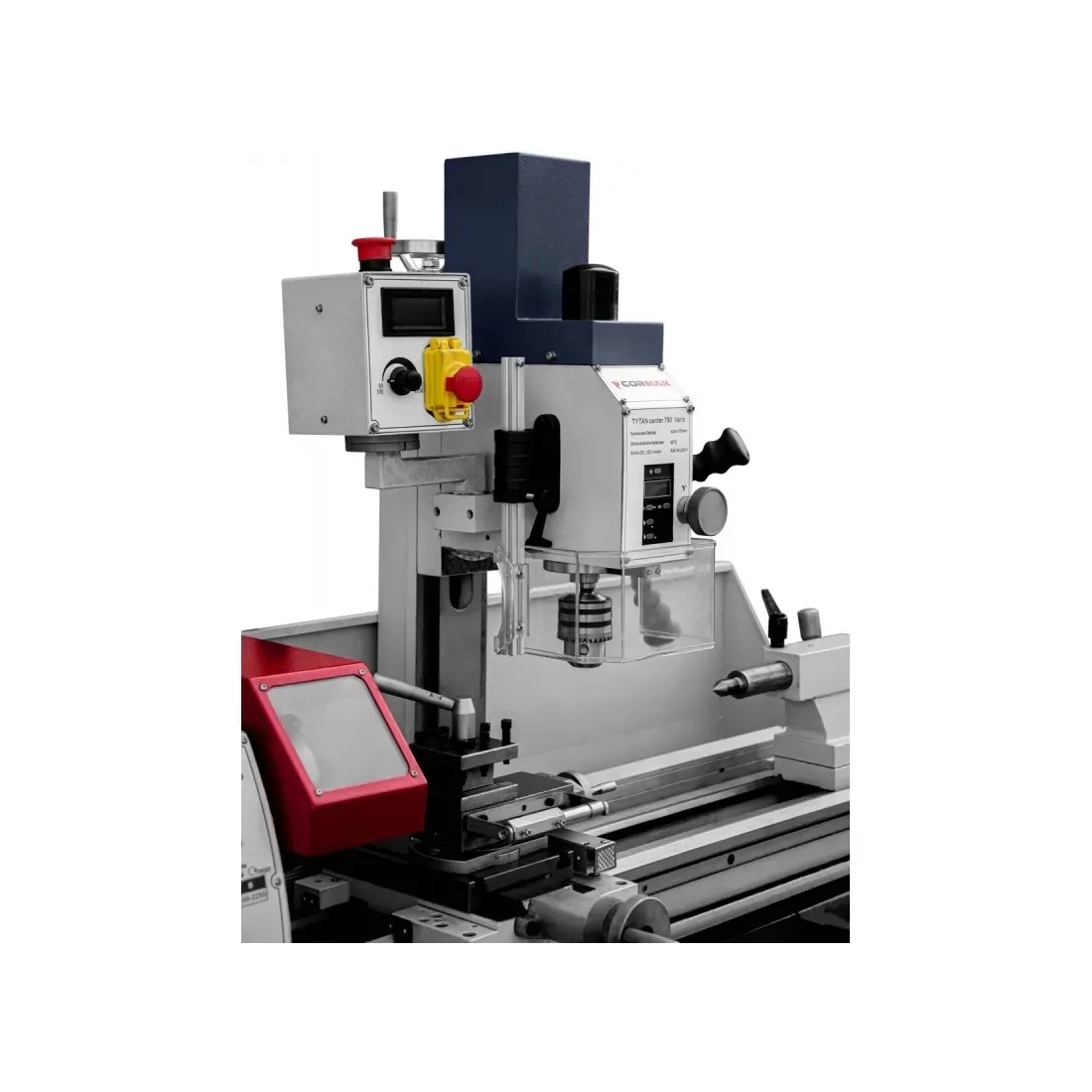

Freză

• Motor modern cu reglaj continuu al turației la arbore.
• Două intervale de turație ale arborelui: redus (50-1125) și mărit (100-2250).

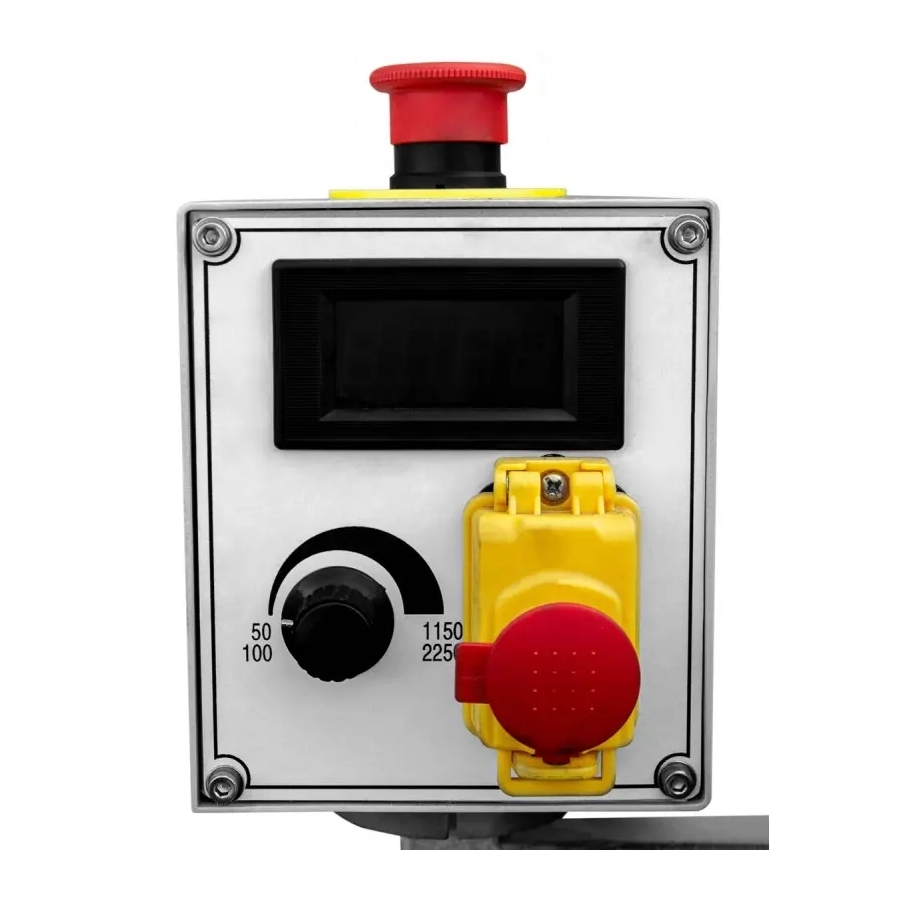

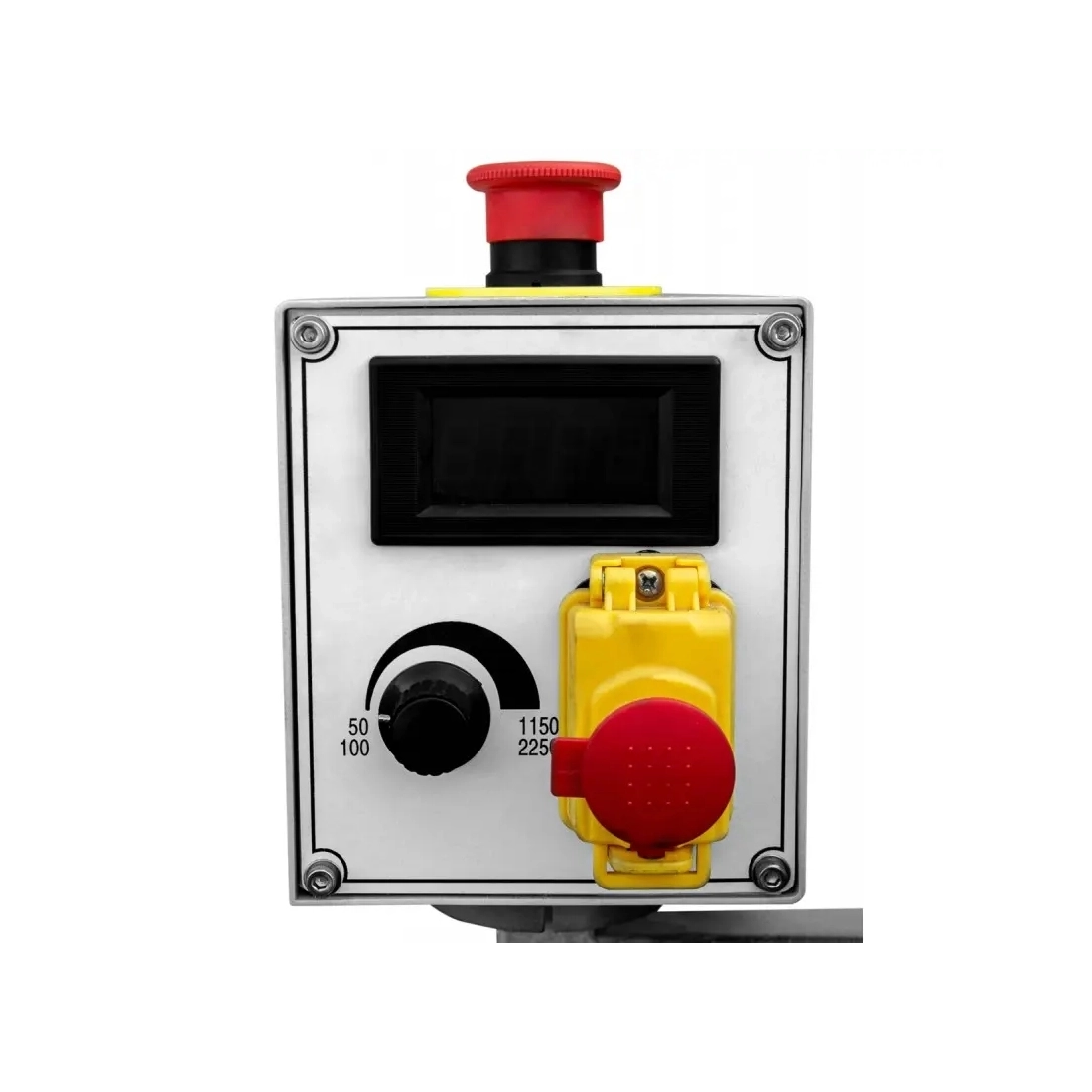

• Ecran LCD cu afișaj al turației arborelui pentru control și reglare rapidă a rotațiilor.
• Capul de frezare este echipat cu o cutie de viteze cu 2 trepte, ceea ce crește cuplul în timpul transmiterii puterii.

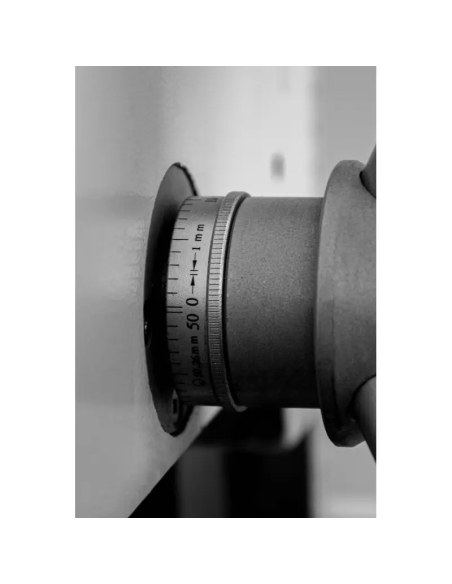

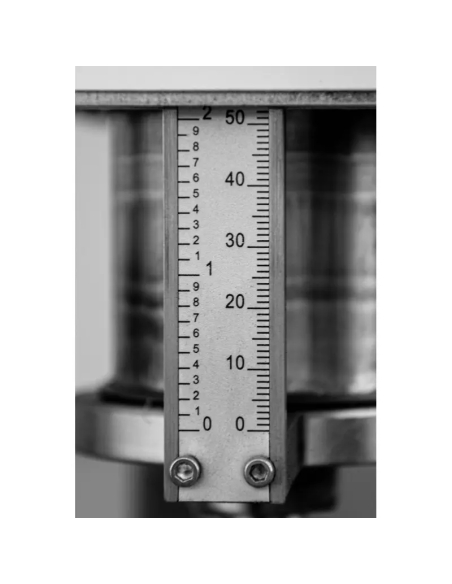

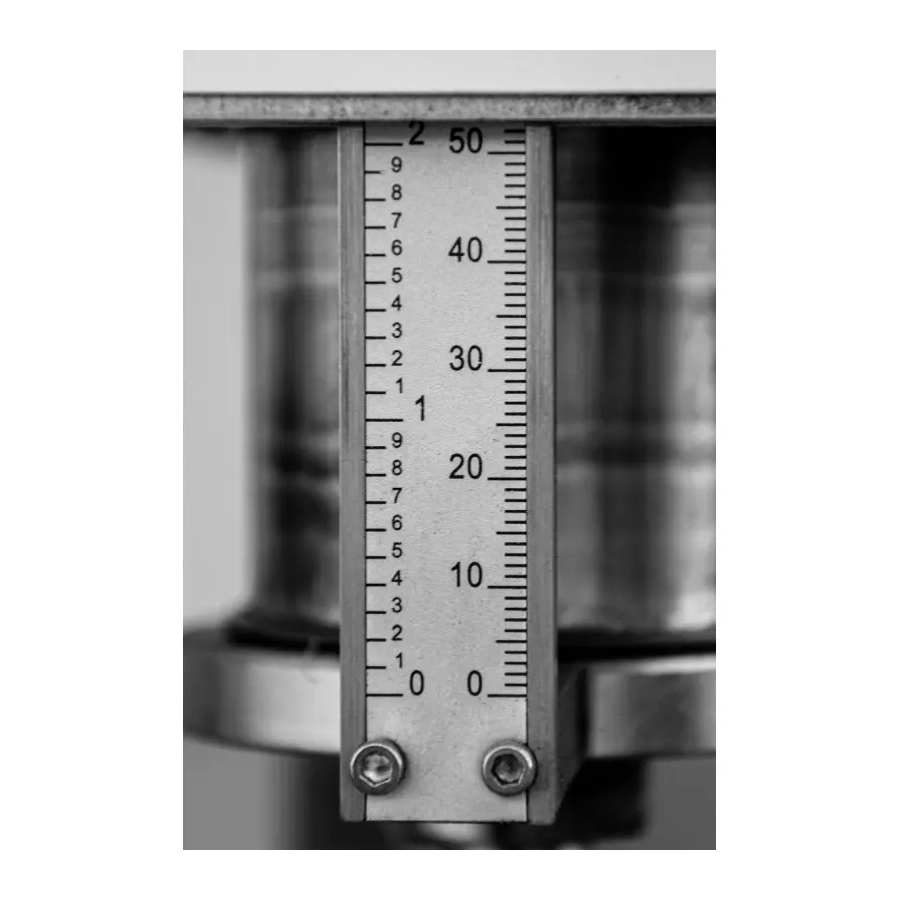

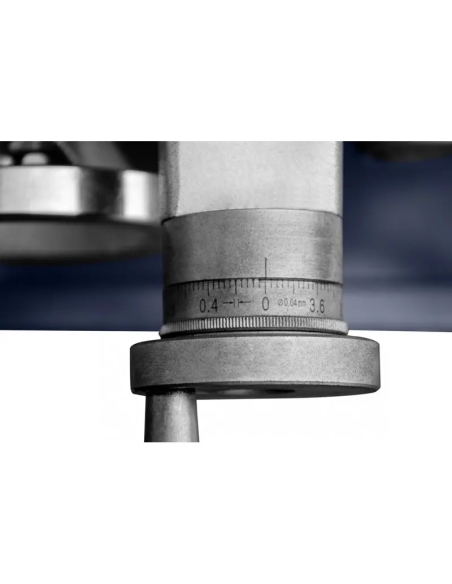

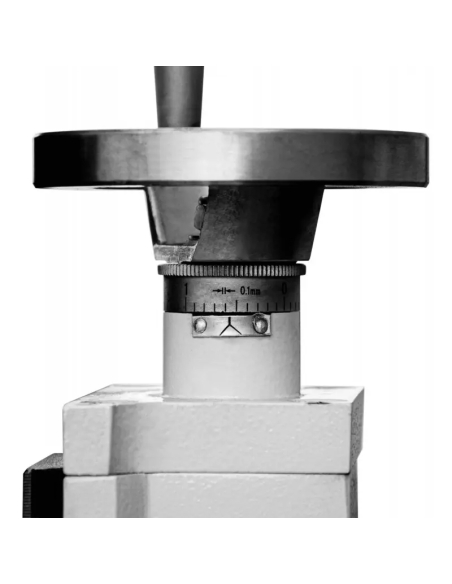

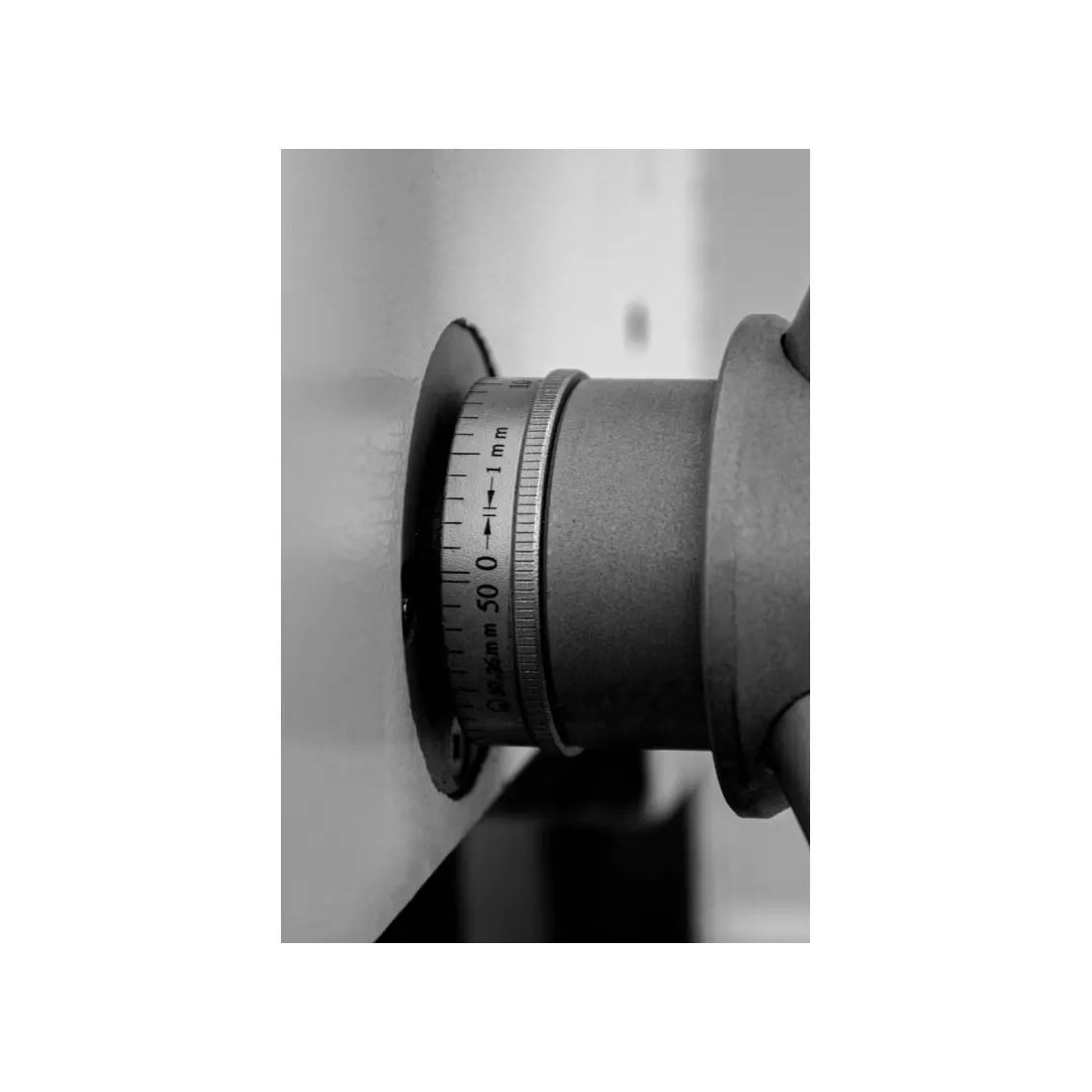

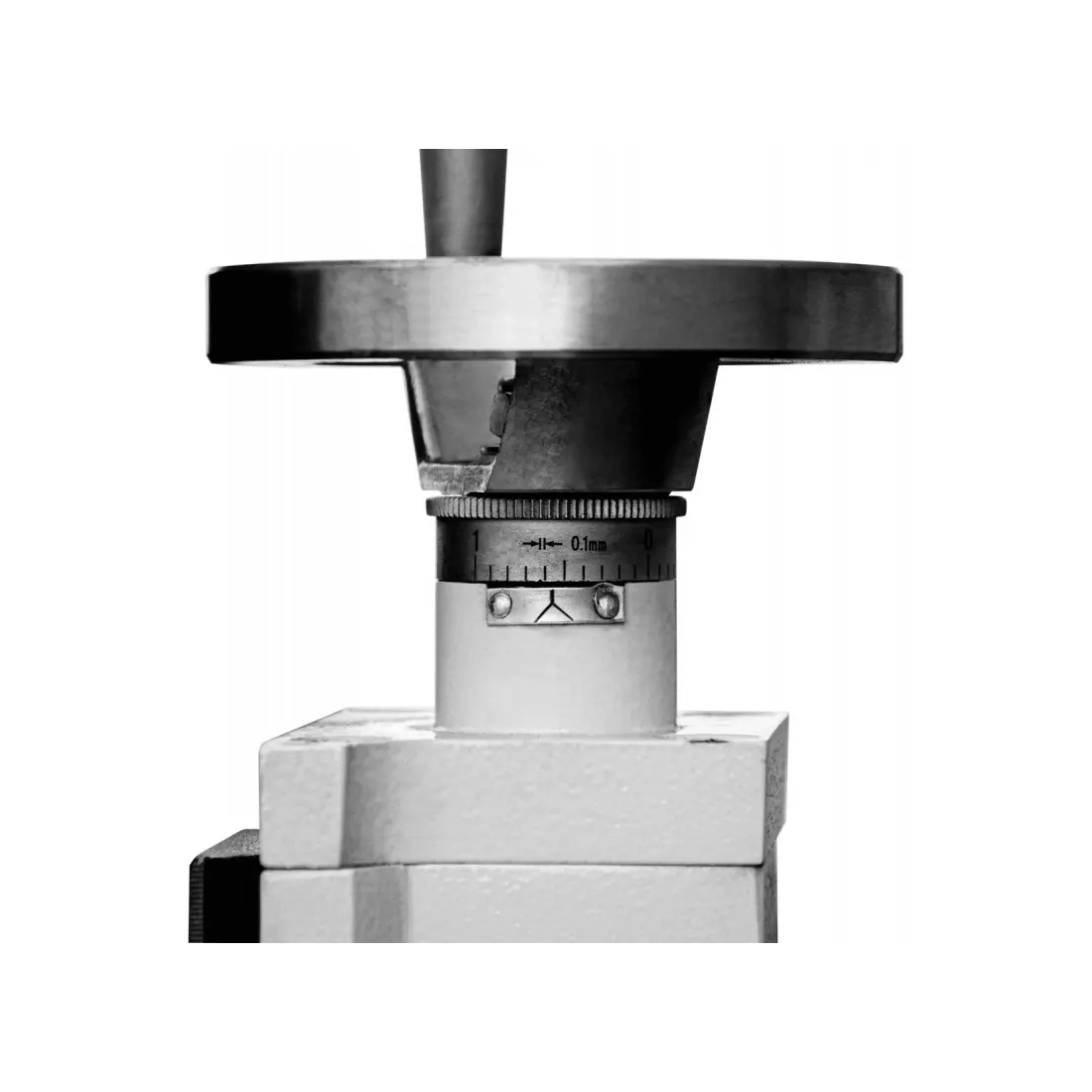

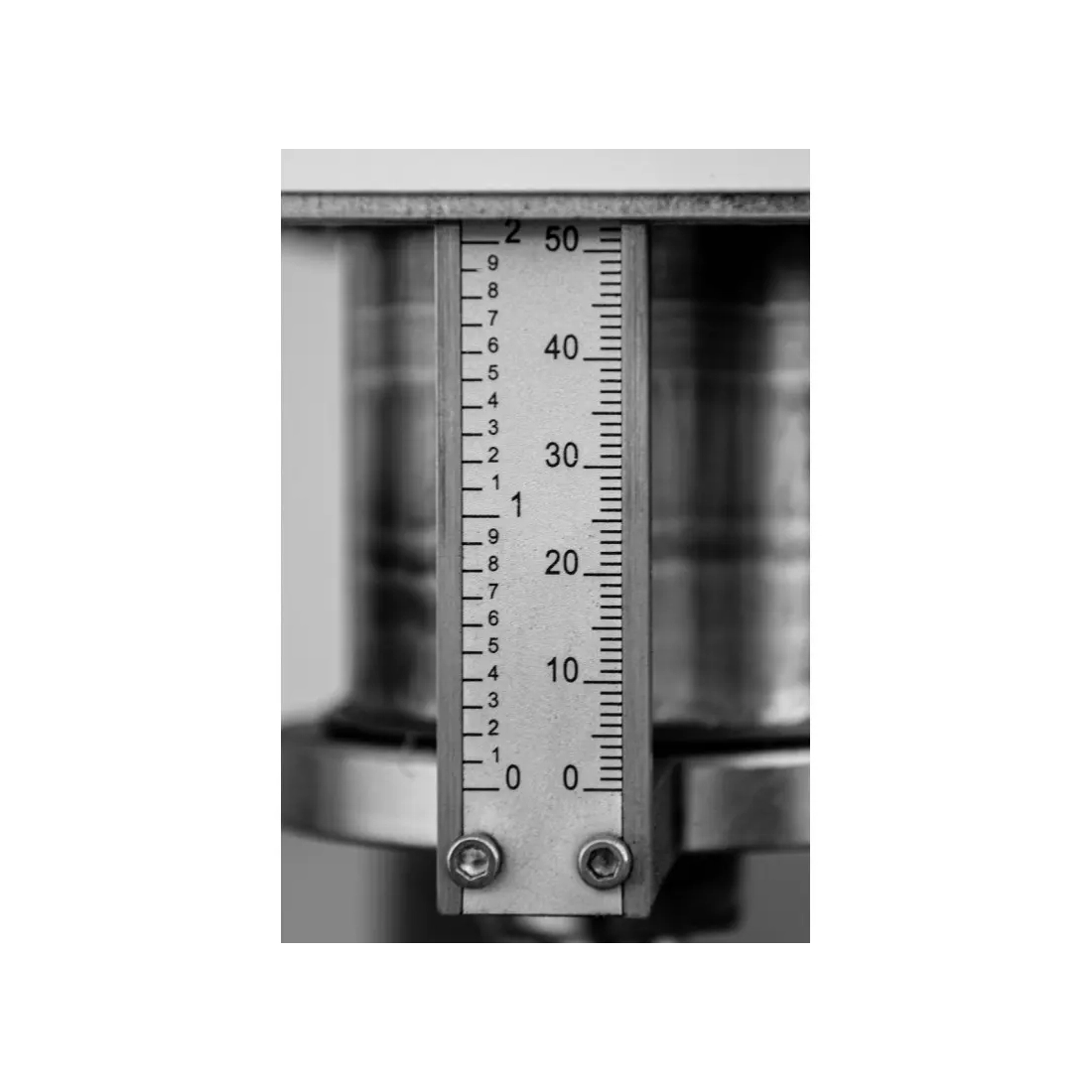

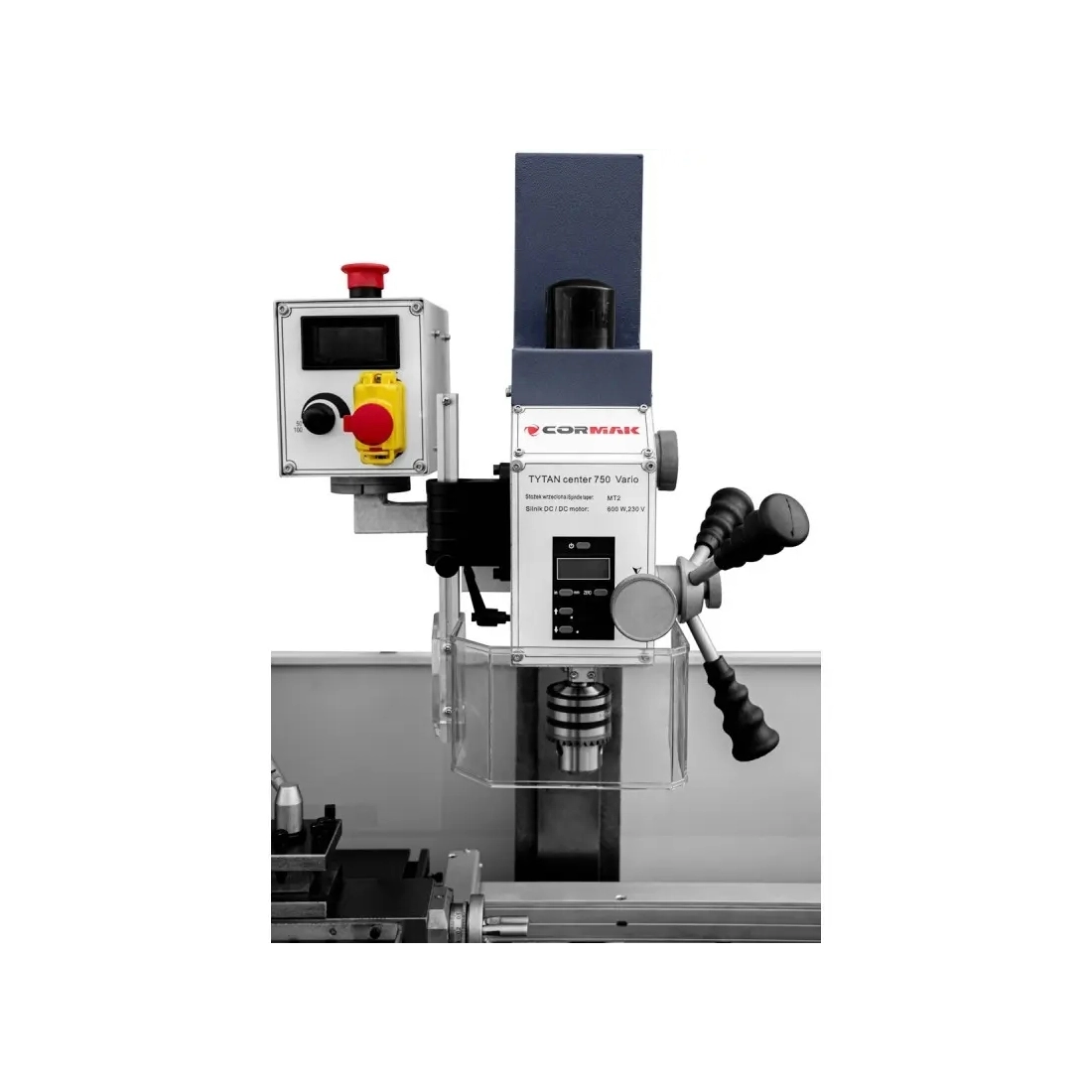

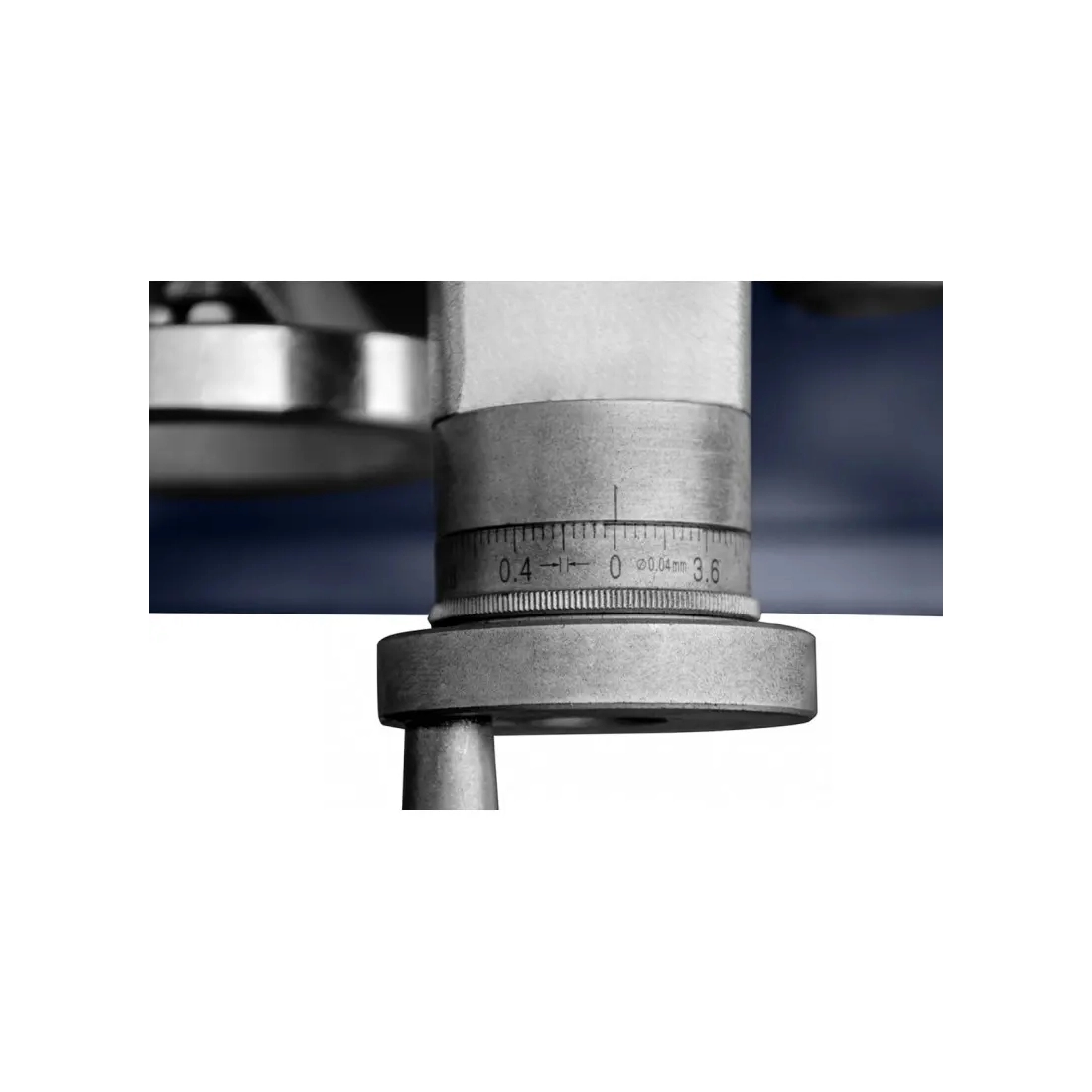

• Panou pentru indicarea poziției sculei – afișează și înregistrează cursa pinolei cu o precizie de sutimi de milimetru. Permite setarea exactă a adâncimilor pentru găurire și frezare și reduce riscul de rebut.

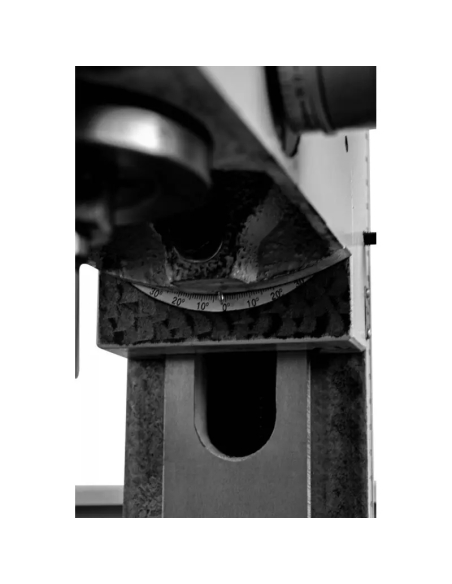

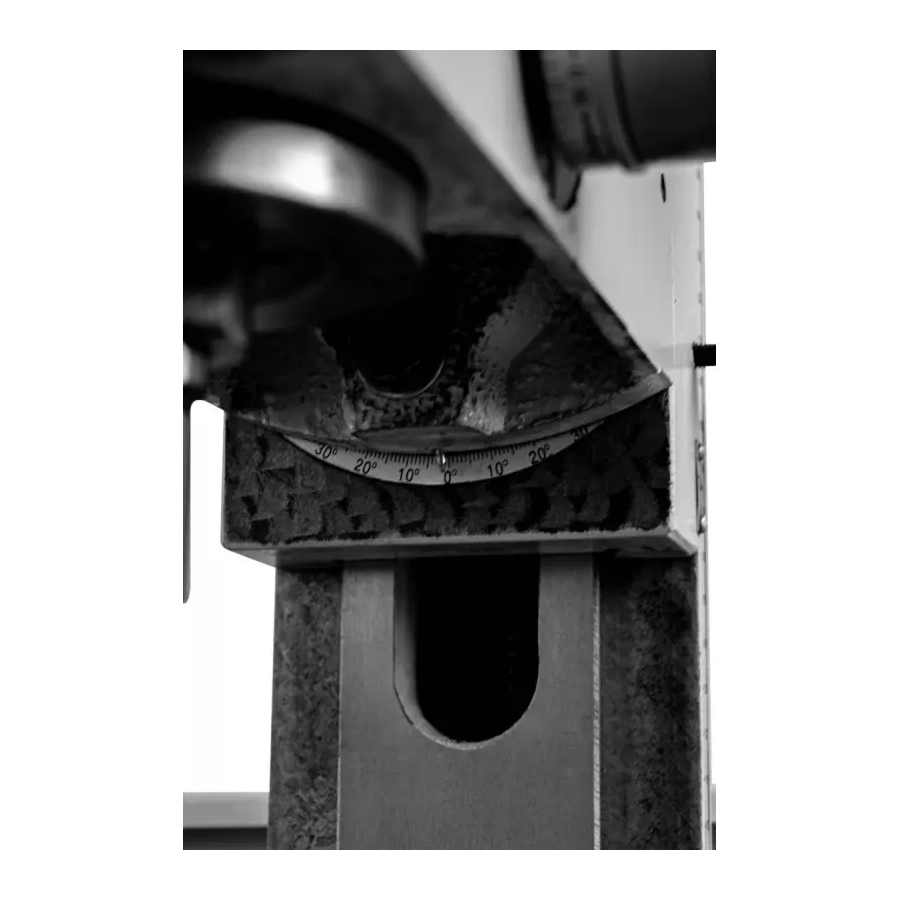

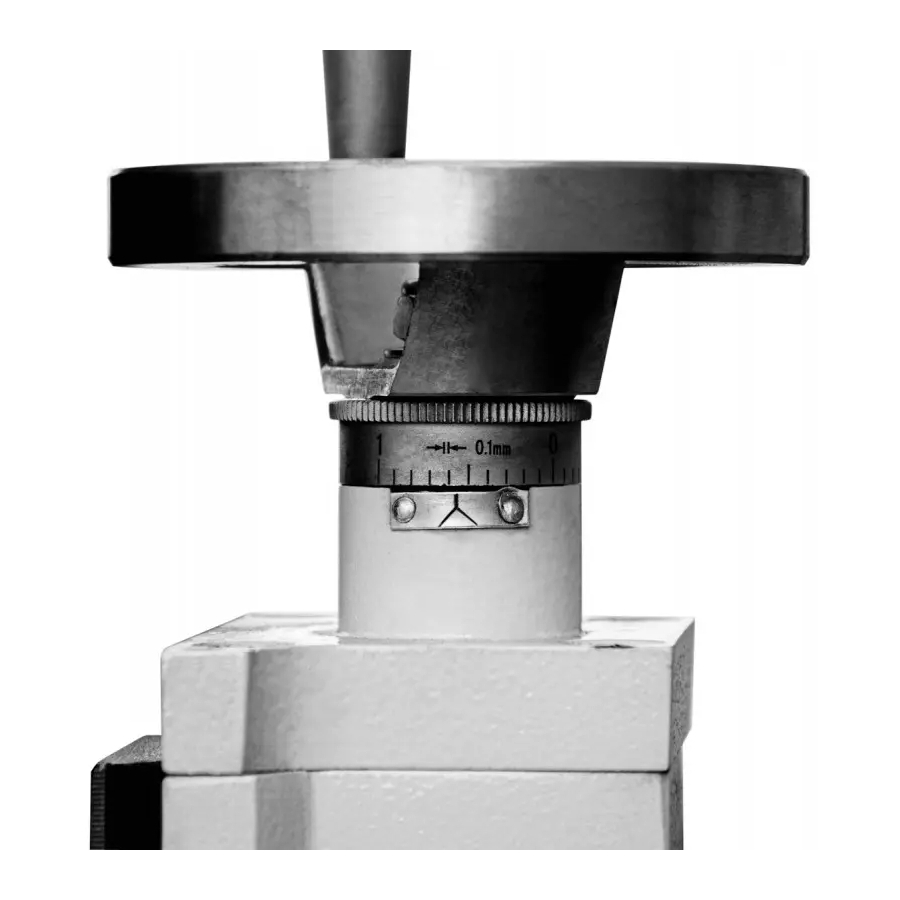

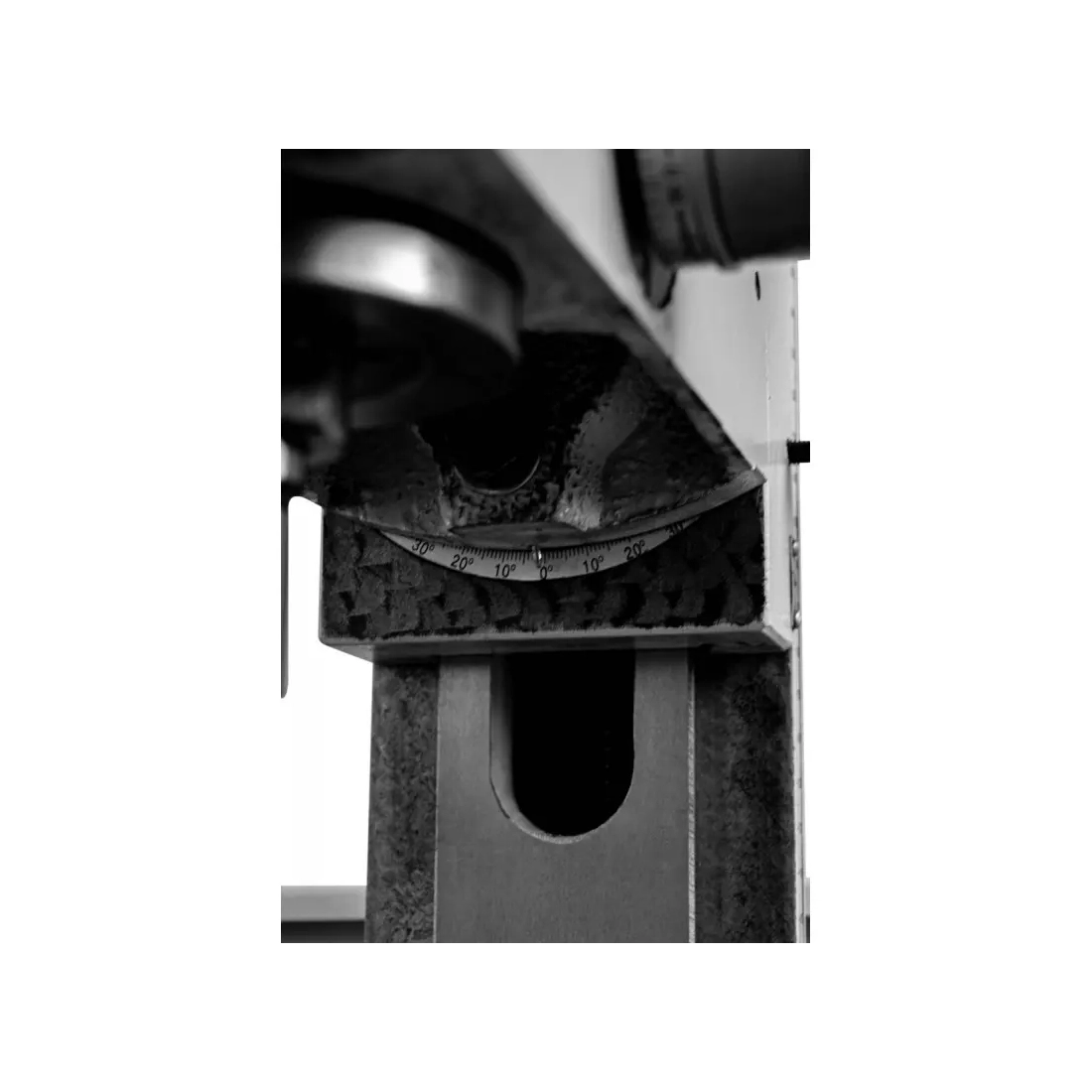

• Unghiul arborelui ± 90° – permite găurirea și frezarea la un unghi specificat.

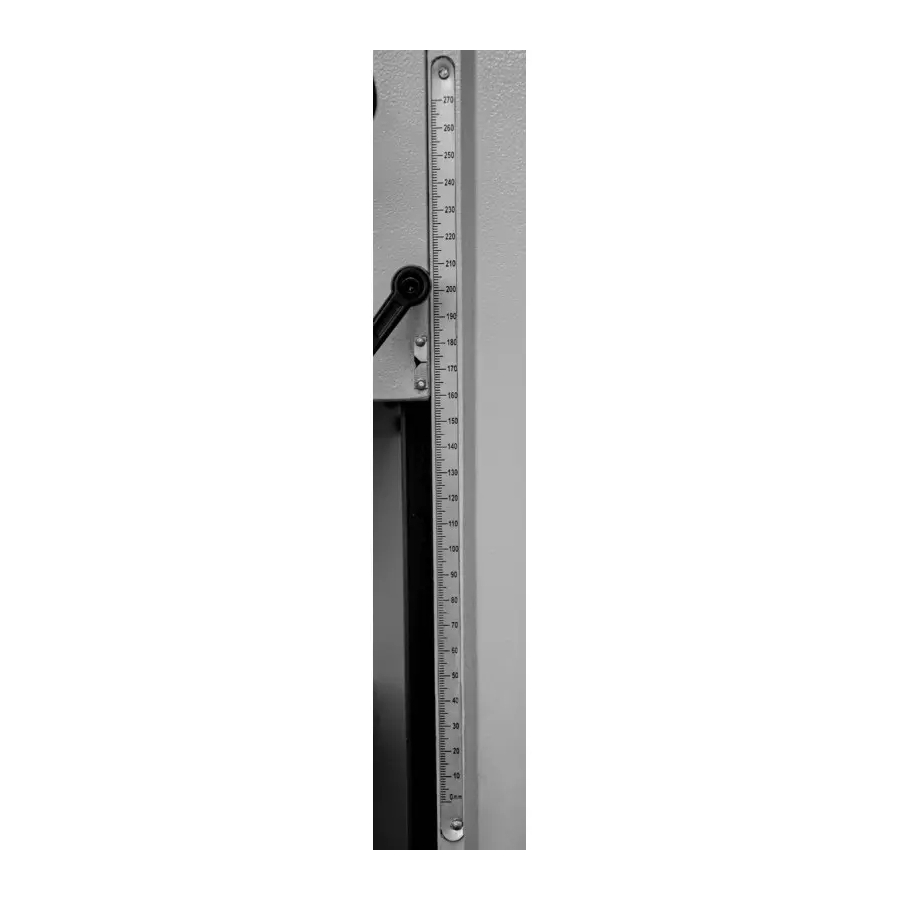

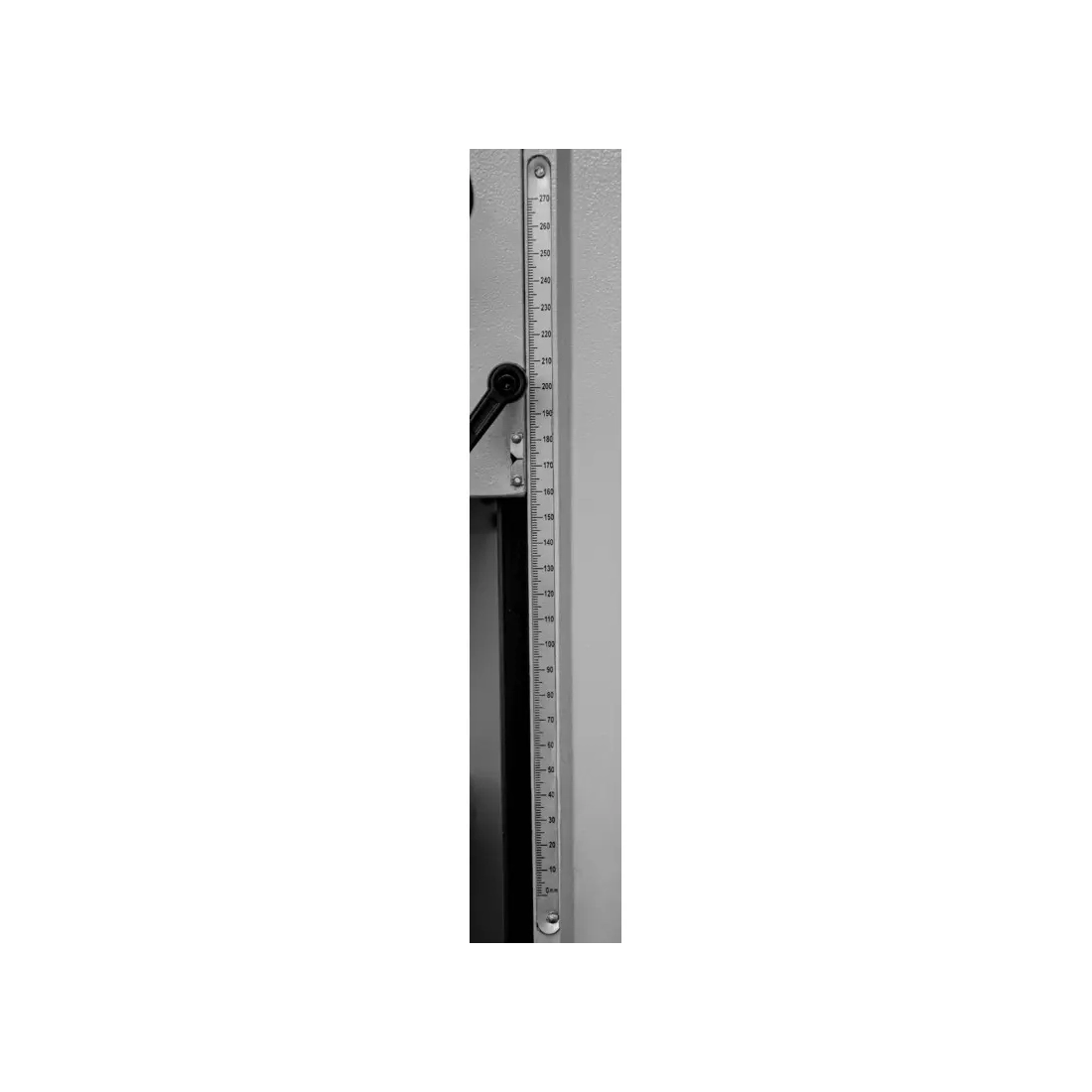

• Deplasarea rigidă a capului de frezare pe ghidaje tip coadă de rândunică asigură precizie ridicată și calitate a prelucrării.

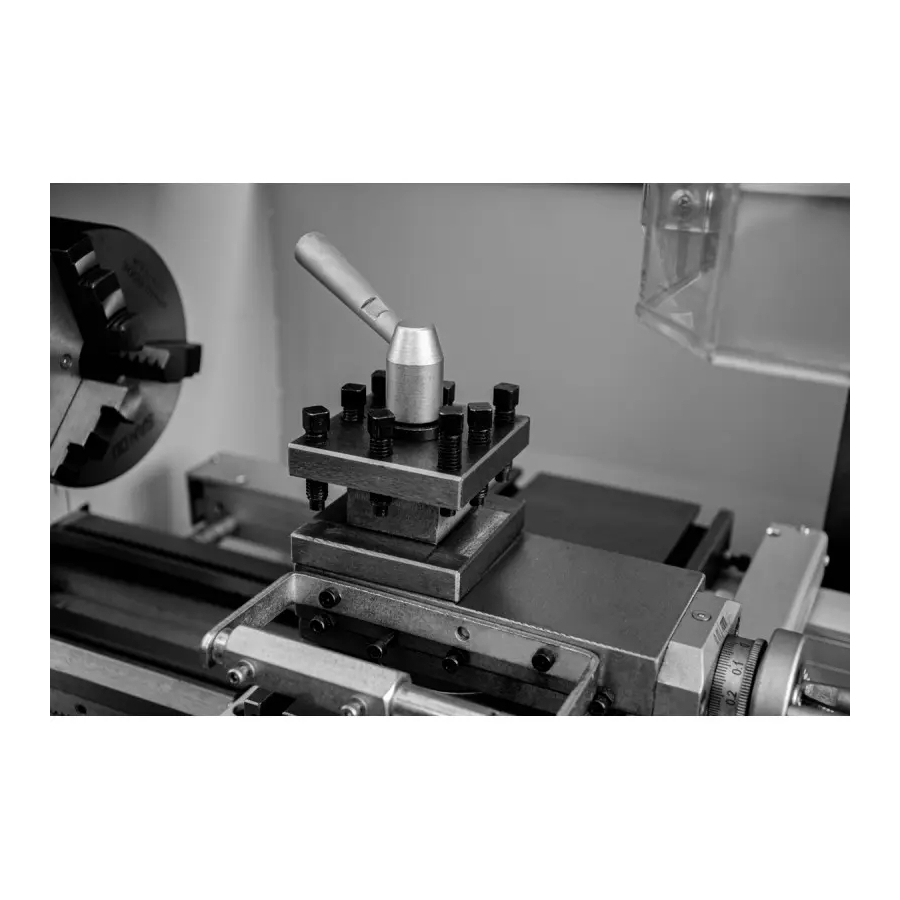

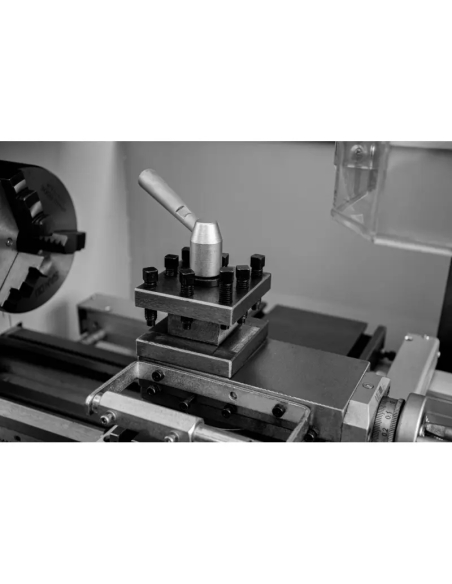

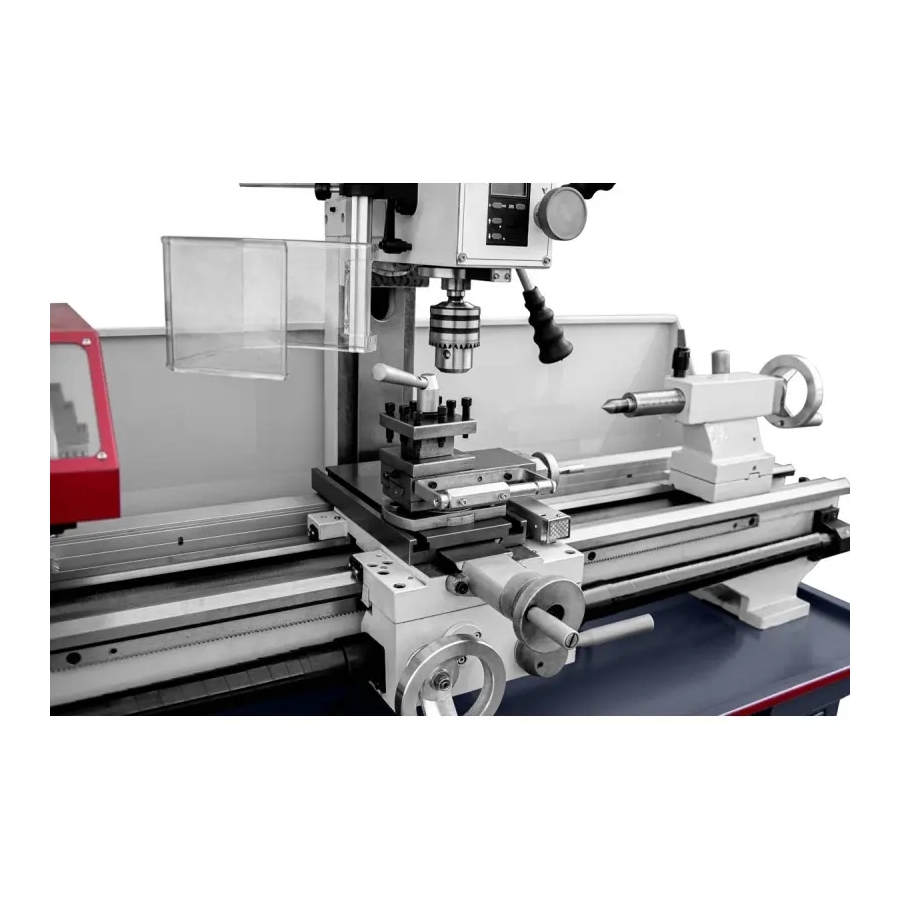

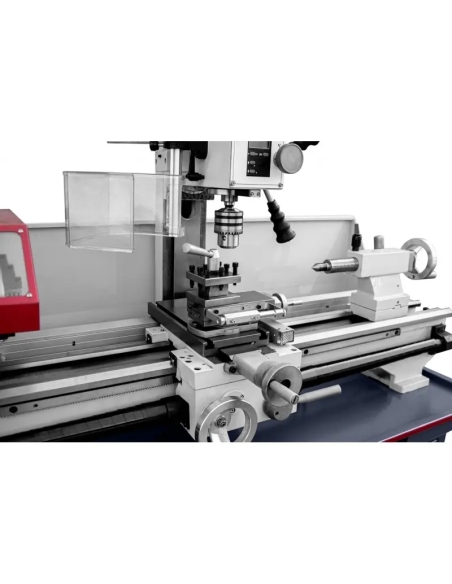

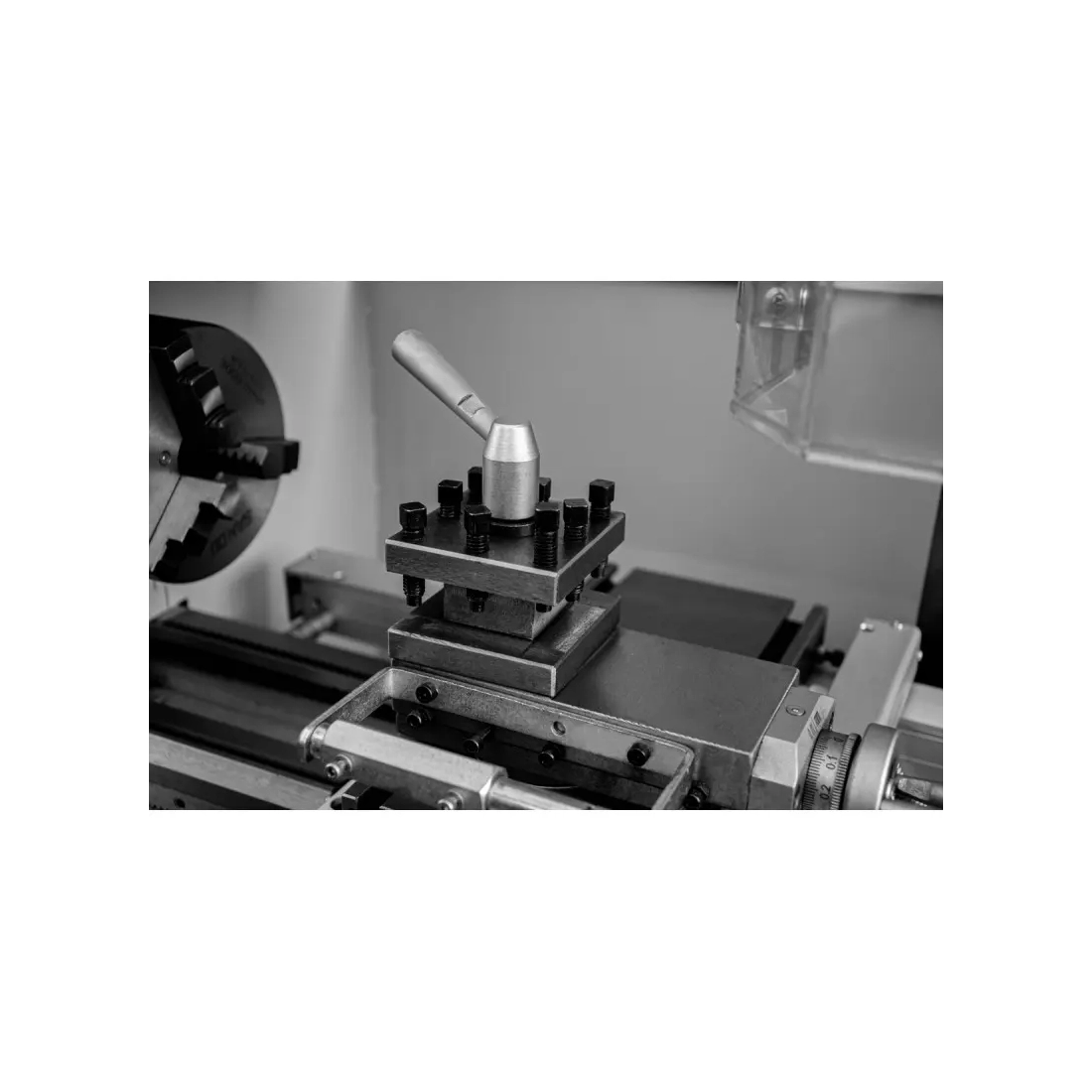

• Înainte de frezare este necesară demontarea suportului de scule al strungului și montarea în locul acestuia a menghinei de mașină. Dimensiunea suprafeței de lucru este 225 x 125 mm, distanța dintre canale este 100 mm, dimensiunea canalului 9x16 mm. Deplasarea transversală maximă a capului de frezare este de 115 mm.

Parametri tehnici – strung

Parametri tehnici – freză

Parametri generali

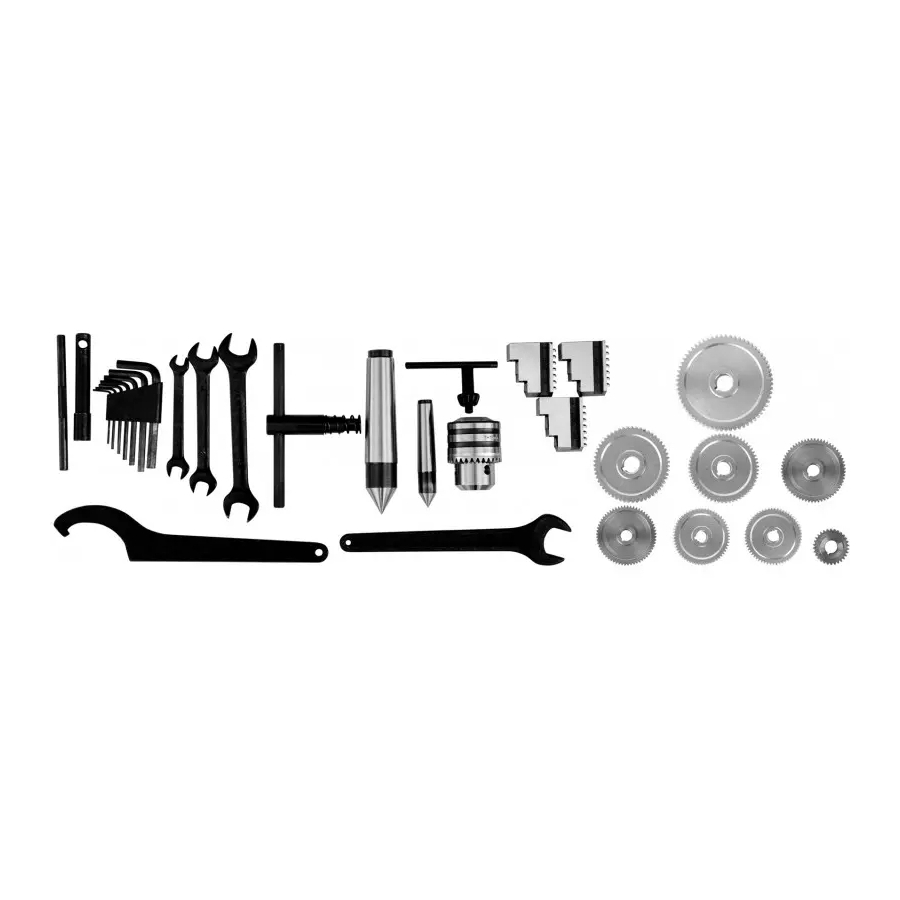

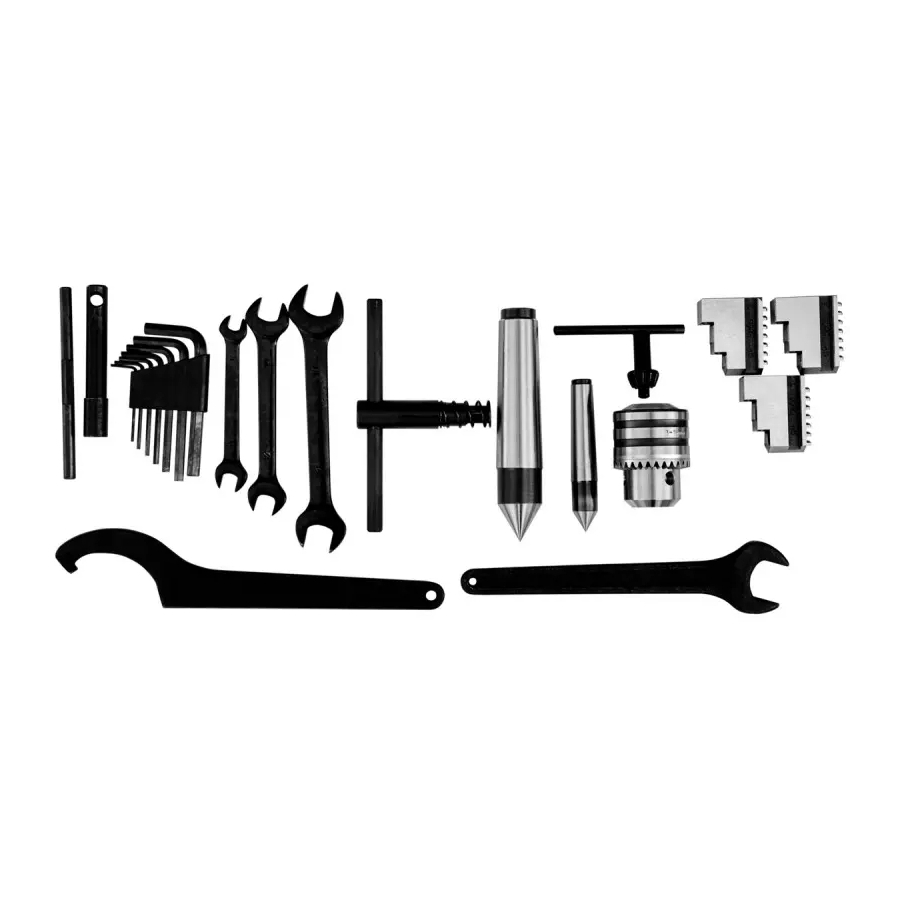

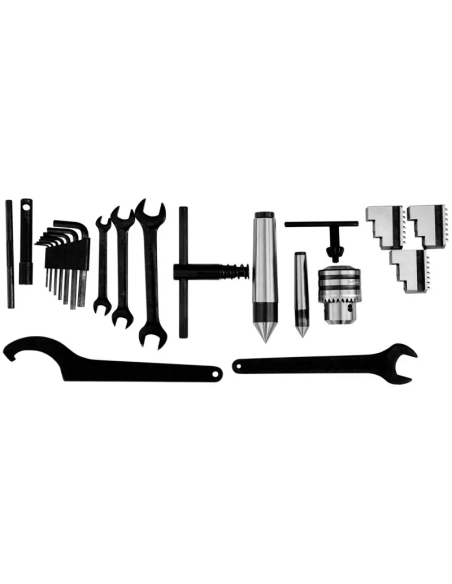

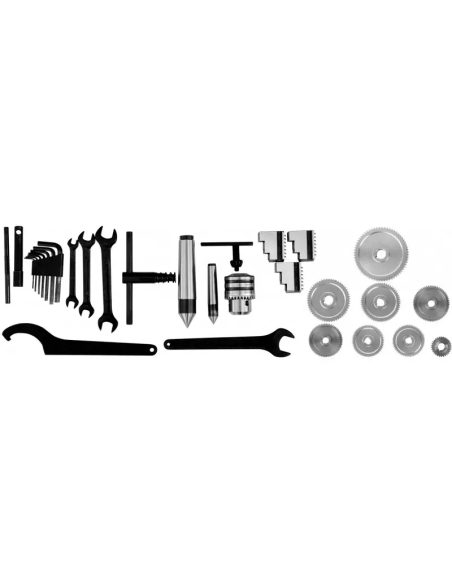

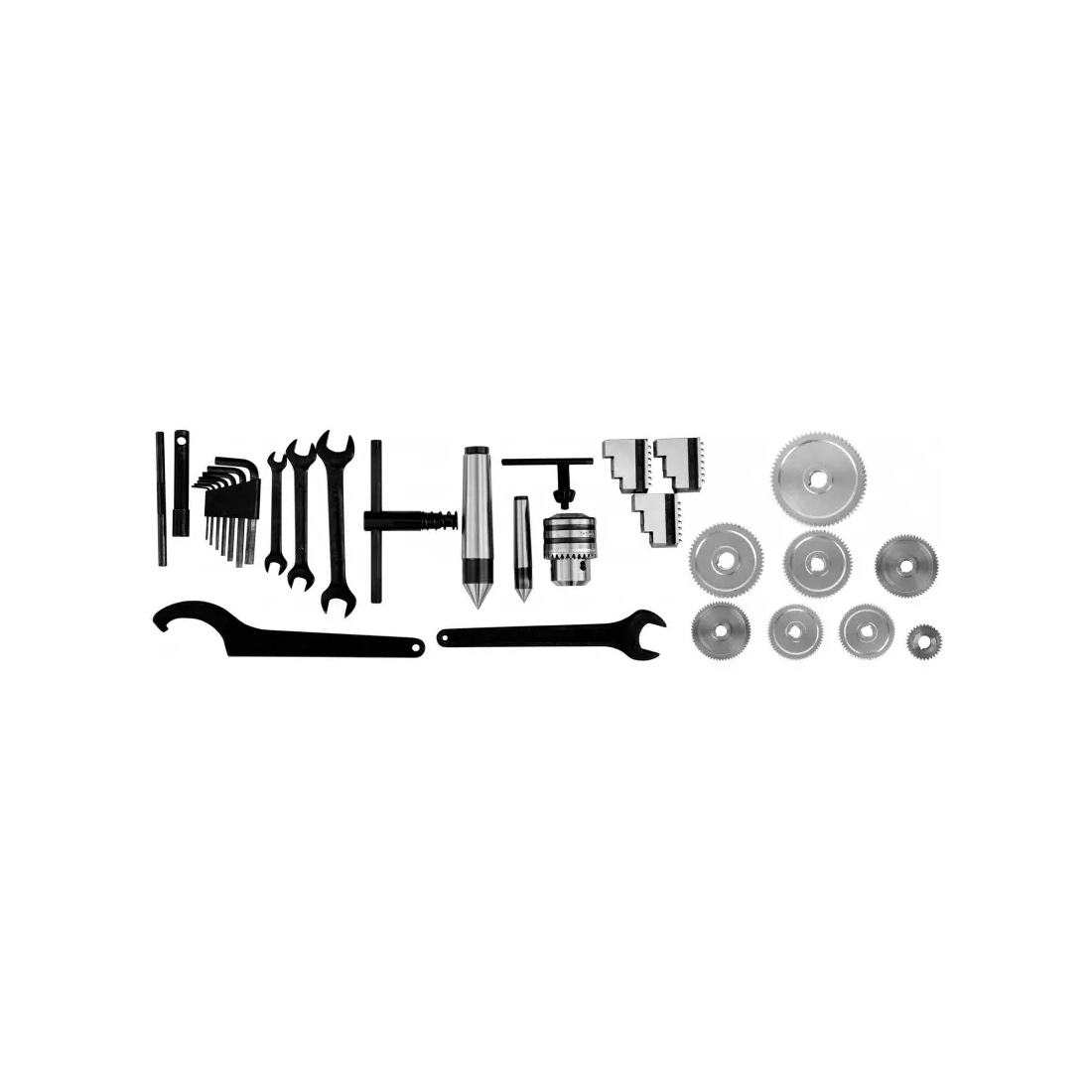

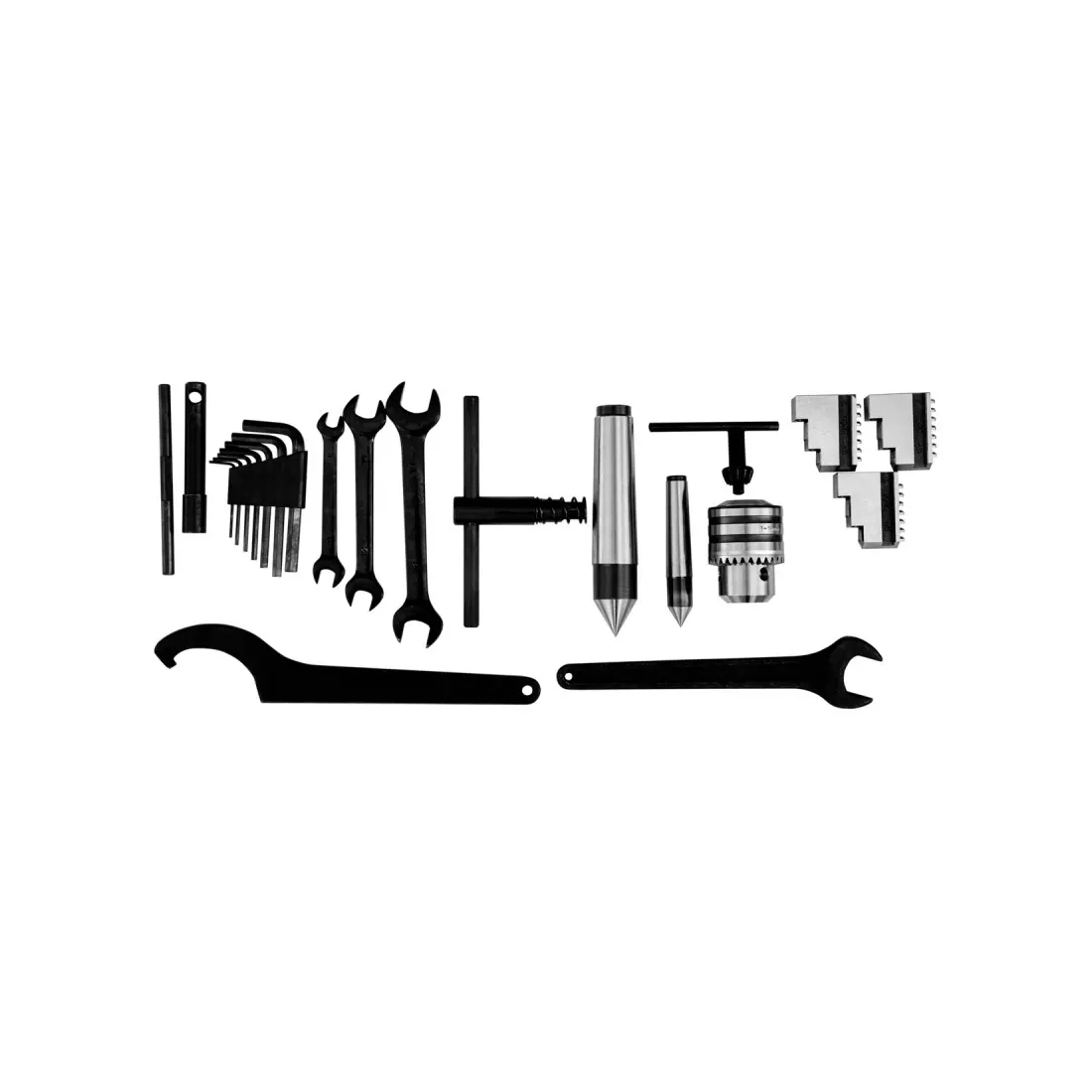

Echipare

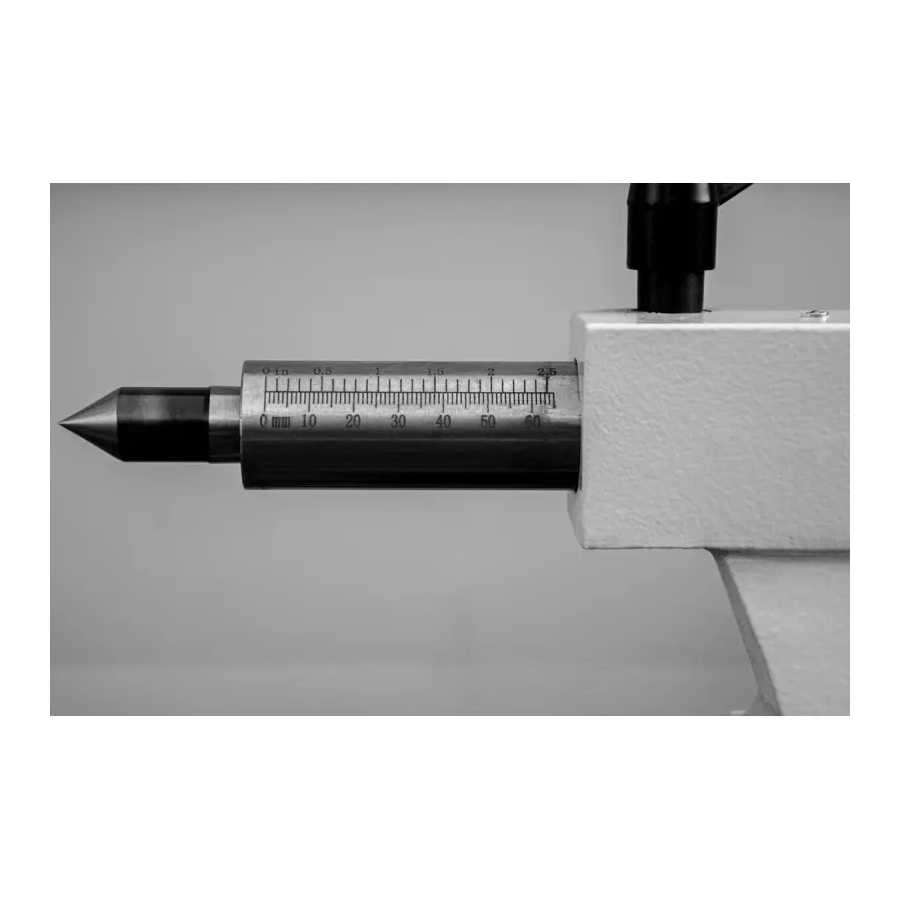

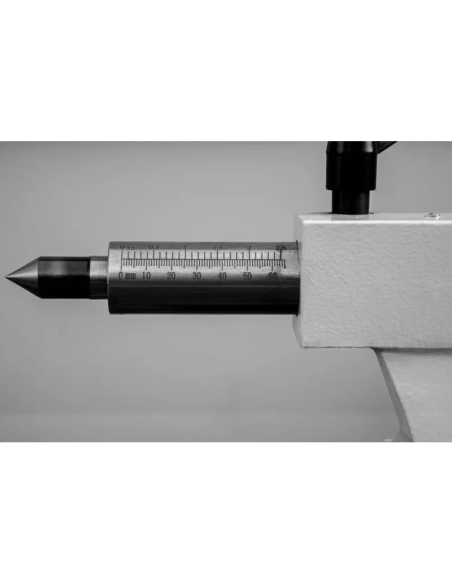

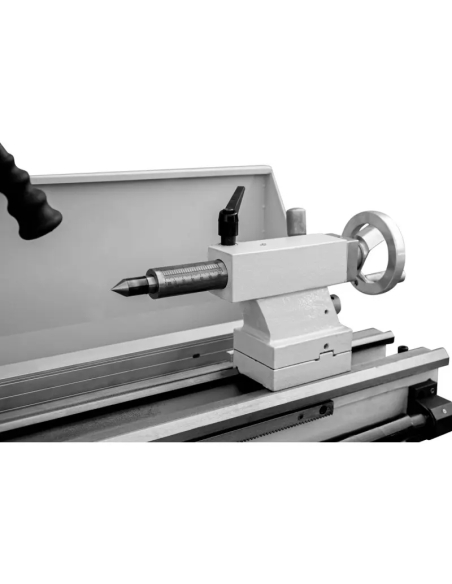

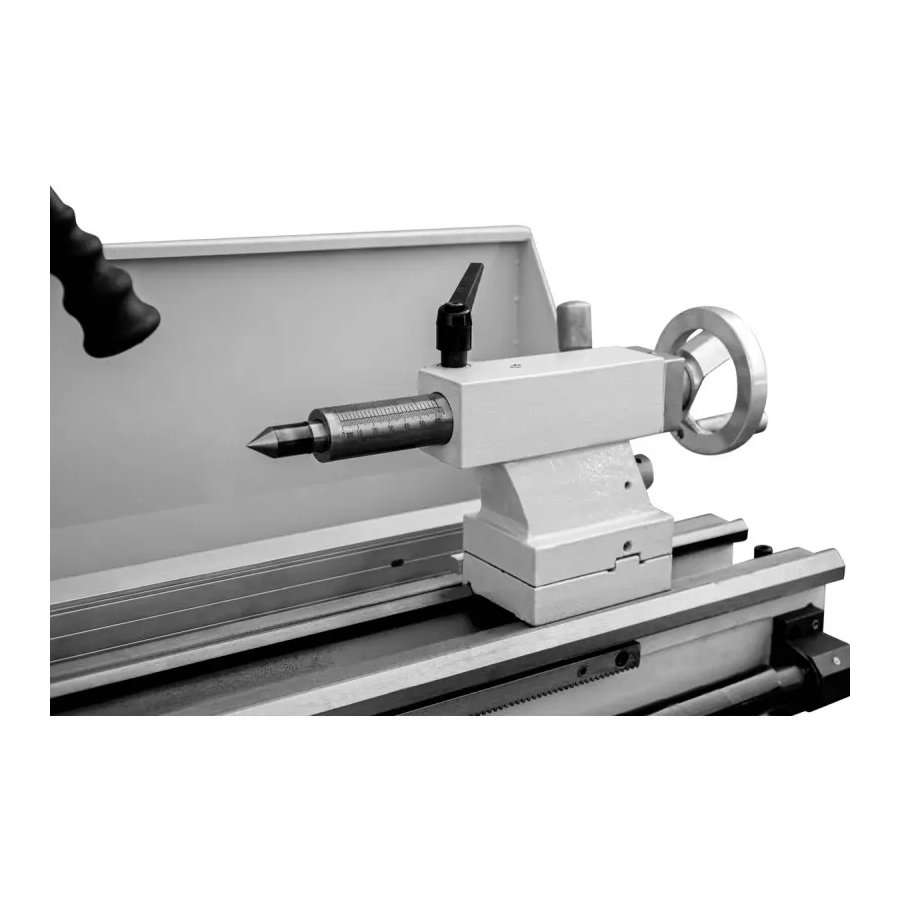

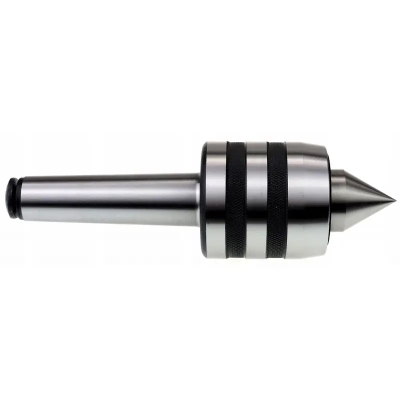

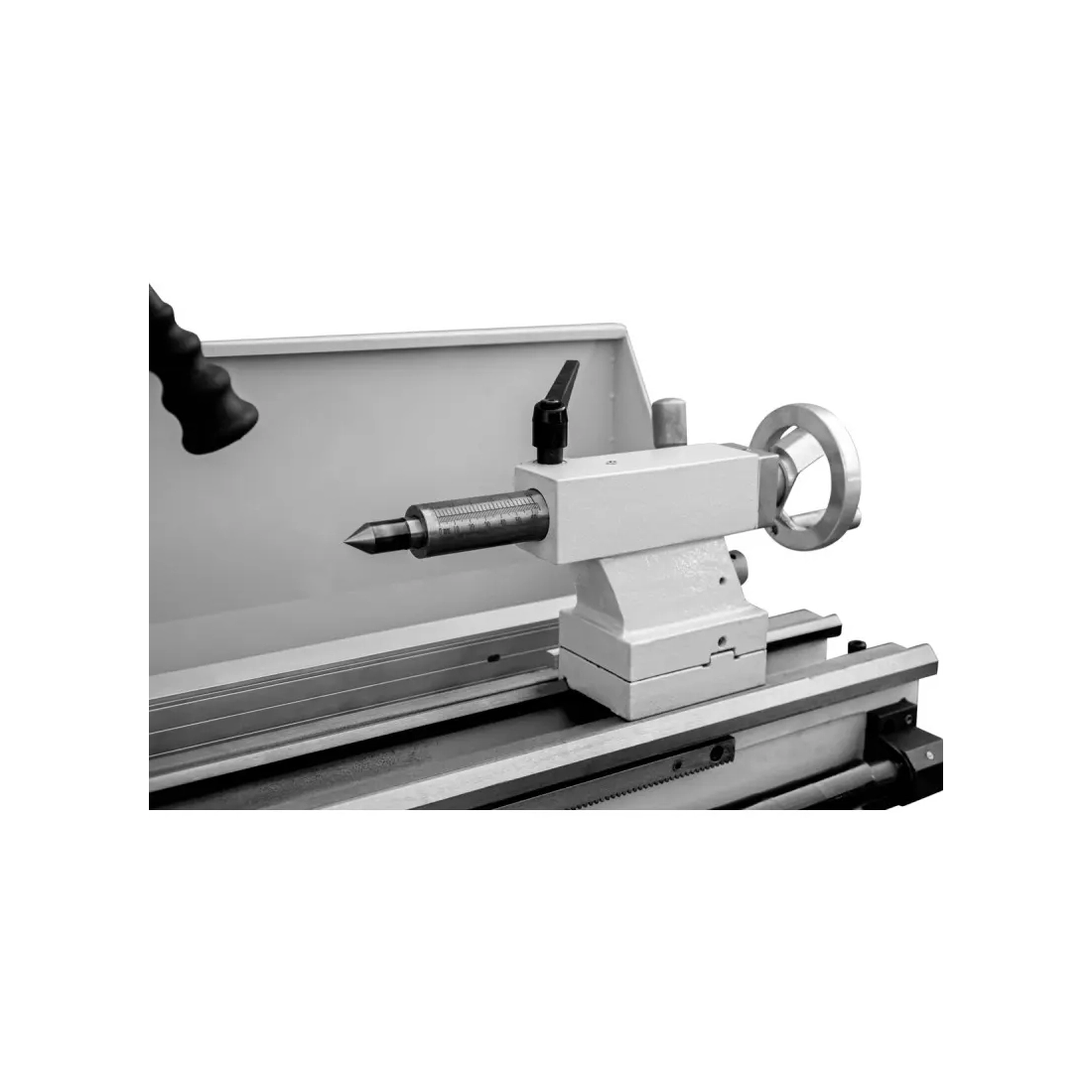

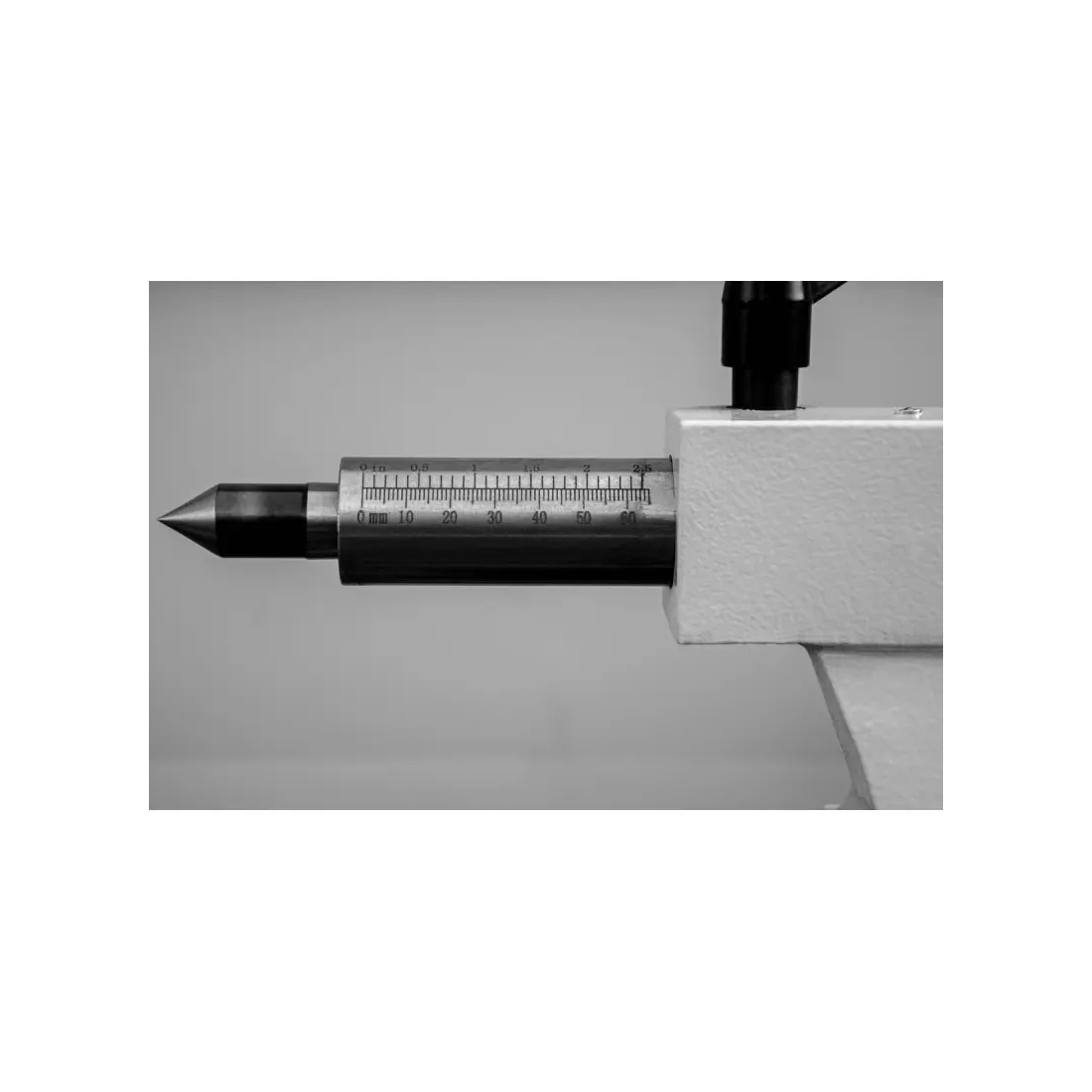

• Vârfuri fixe

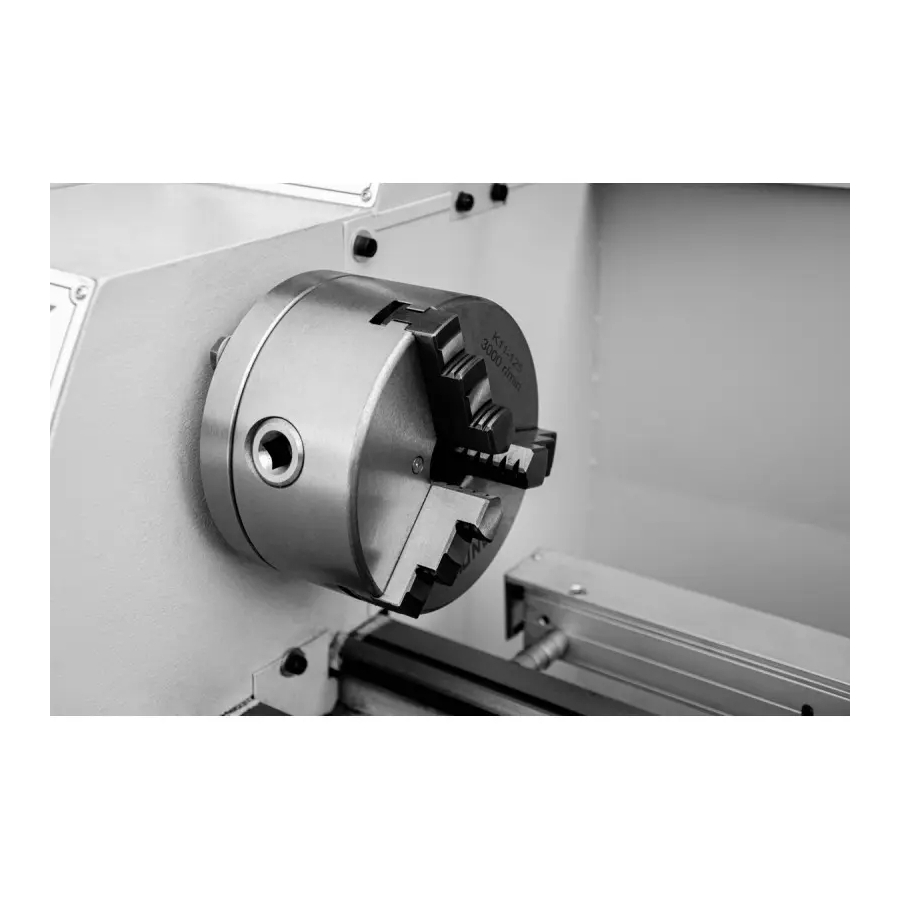

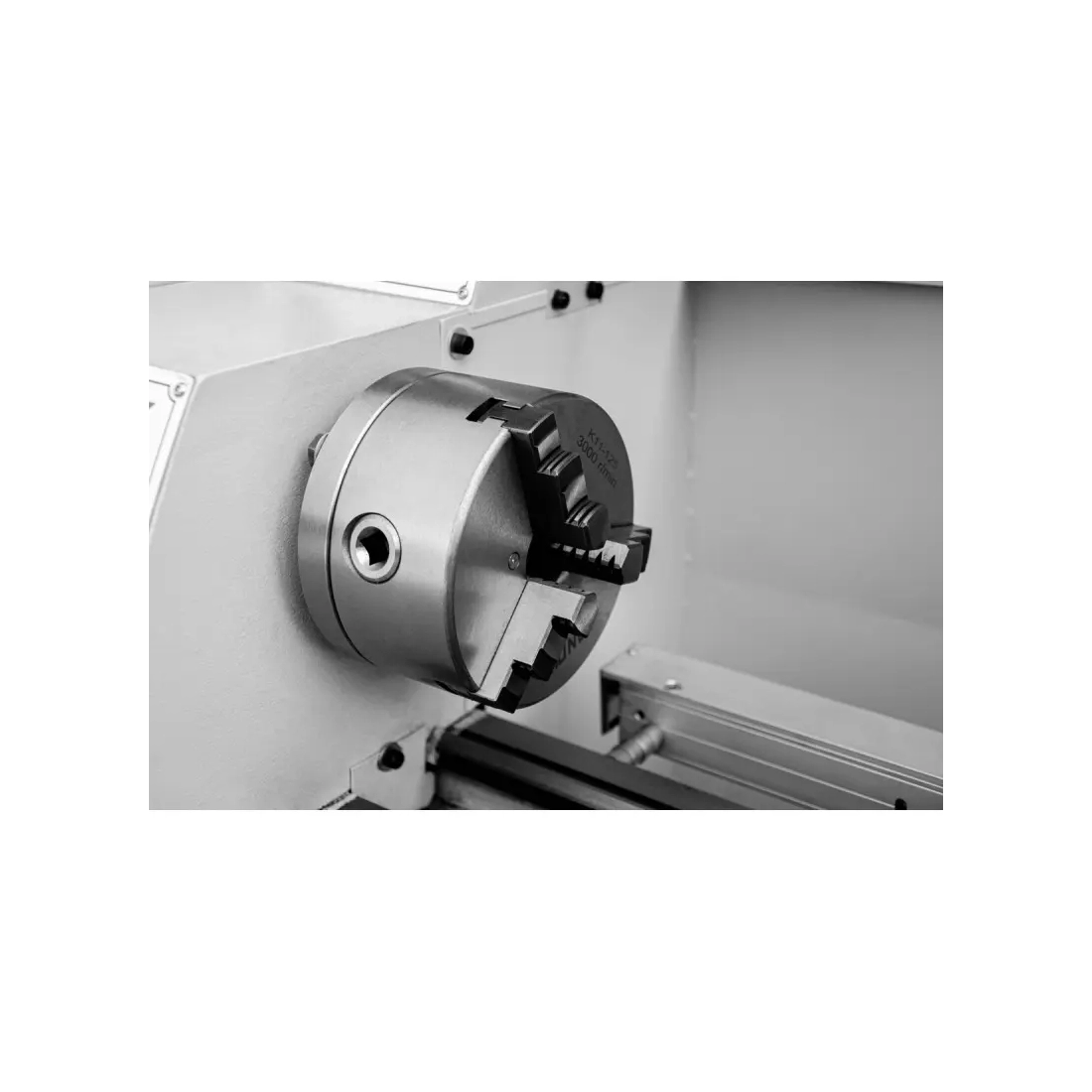

• Bacuri stânga/dreapta
• Adaptor burghiu MK2/B16
• Mandrină de găurire B16 3-16mm
• Chei
• Citire digitală SDS2MS
