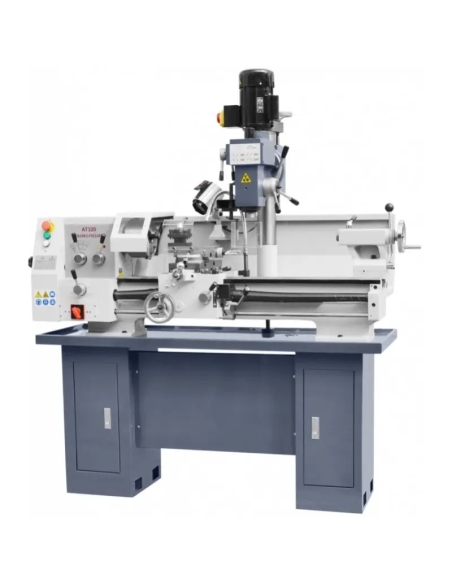

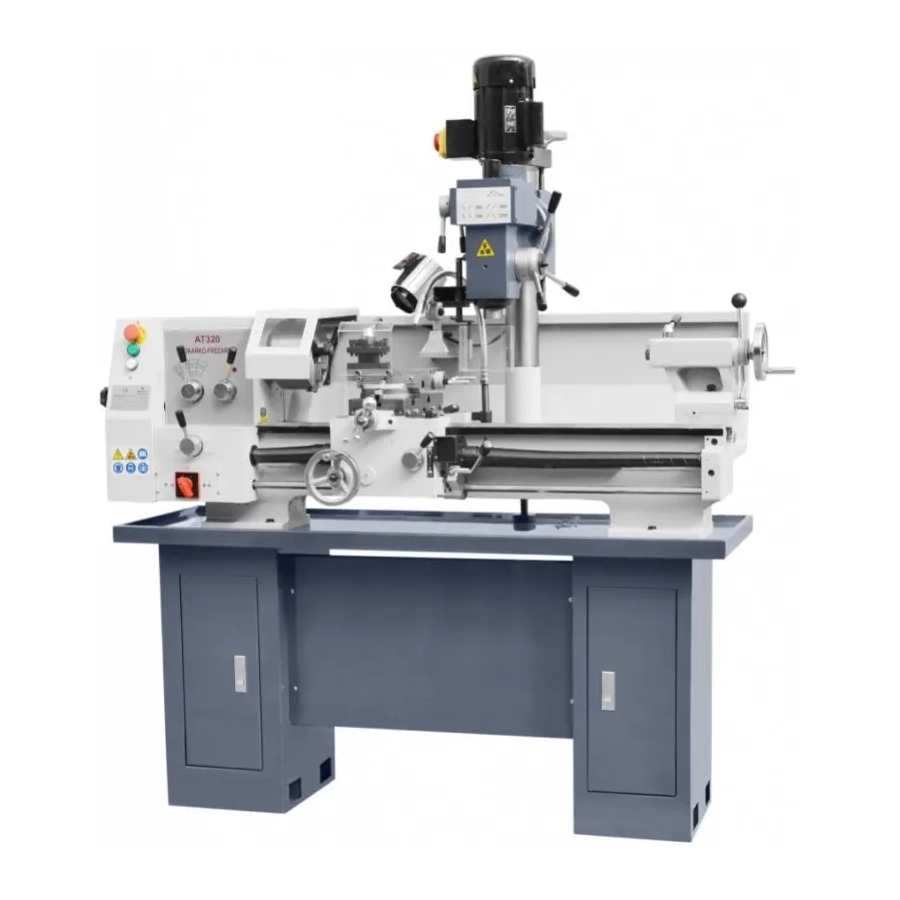

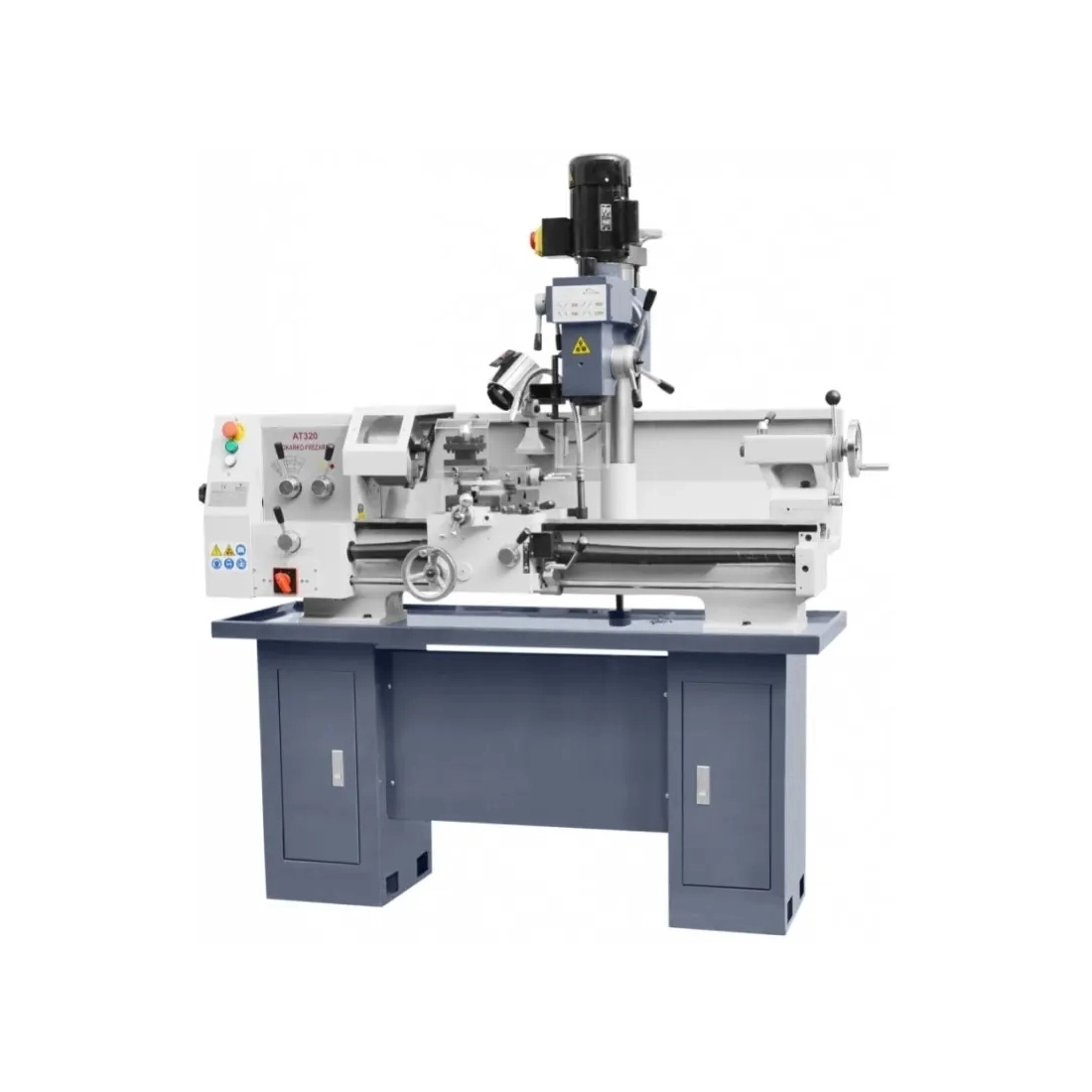

Strung universal CORMAK AT320 cu freza, set de cutite si centra MK3
CORMAK AT320 este un strung universal profesionist integrat cu o freza verticala, conceput pentru prelucrarea precisa a metalelor in fabrici de productie, ateliere de unelte si ateliere de reparatii. Datorita combinatiei a doua masini intr-o singura structura, operatorul castiga flexibilitate in realizarea detaliilor complexe fara a fi necesara repozitionarea piesei prelucrate. Setul include un set complet de cutite de strunjire 16x16 mm si centra rotativa MK3
Principalele avantaje ale masinii
- Constructie 2 in 1 - strung si freza intr-o singura carcasa compacta si solida
- Motorizare separata pentru fiecare functie - strung si freza cu motoare inductie distincte, asigurand un cuplu maxim
- Axa strungului cu trecere de 38 mm permite prelucrarea arborilor de dimensiuni mai mari
- Ghidaje si angrenaje pentru axa calite si slefuite - garantie de durabilitate si precizie
- Posibilitatea de filetare fara schimbarea rotilor dintate - adaptare rapida pentru diverse operatii
- Cap freza cu ajustare a unghiului ±90° si rotire circulara 360° - prelucrare spatiala flexibila
- Sistem standard de racire - cresterea duratei de viata a uneltelor de taiere
Structura si tehnologia

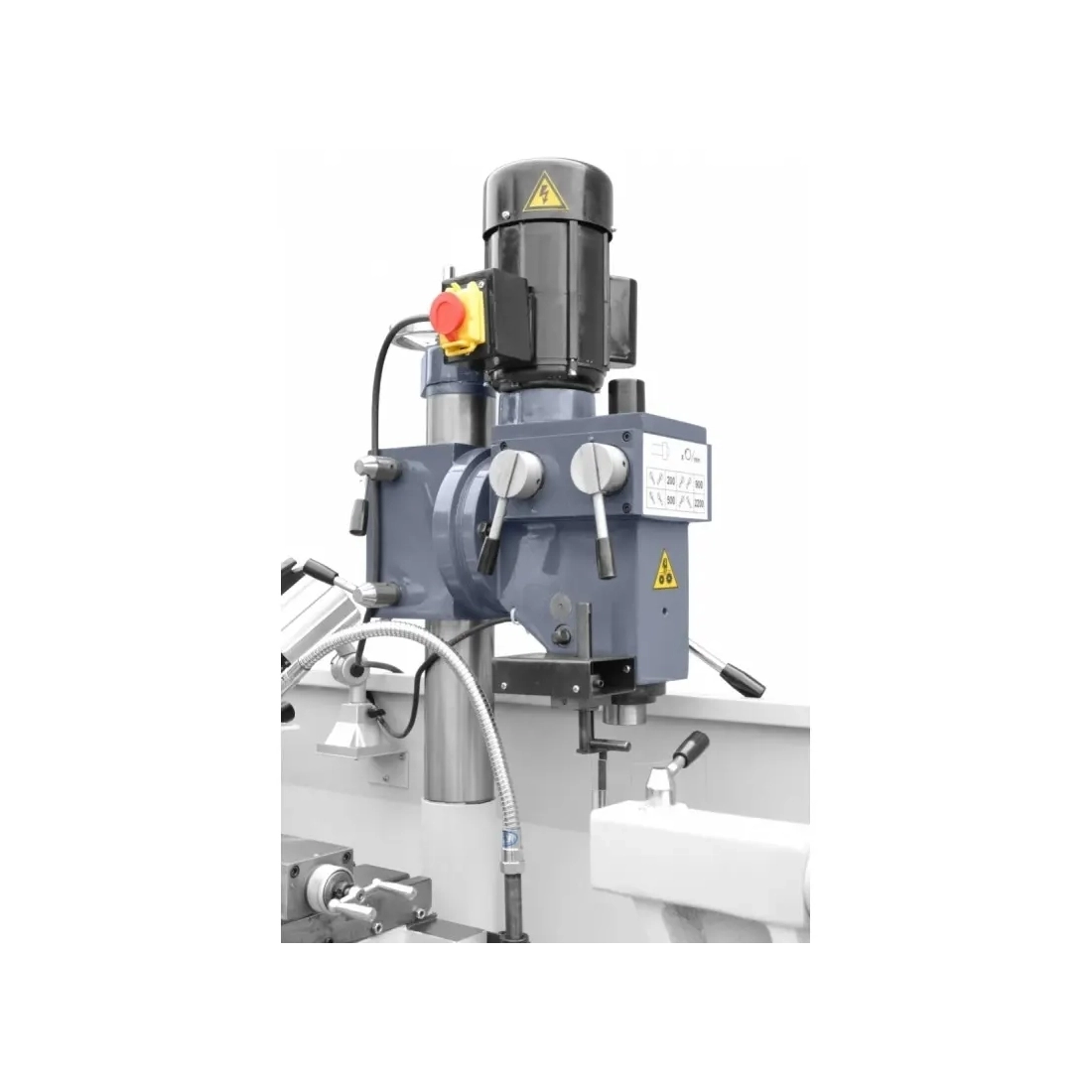

Strungul AT320 se bazeaza pe un platan rigid cu ghidaje calite si slefuite, asigurand o precizie ridicata chiar si la deplasari lungi. Motorul de 1,5 kW permite prelucrarea eficienta a unor materiale variate - de la otel structural pana la aluminiu si alama. Freza cu cap vertical montata pe o coloana circulara permite o rotire completa de 360° si inclinarea axului pe verticala, extinzand domeniul operatiilor tehnologice posibile.
Precizie si eficienta operativa

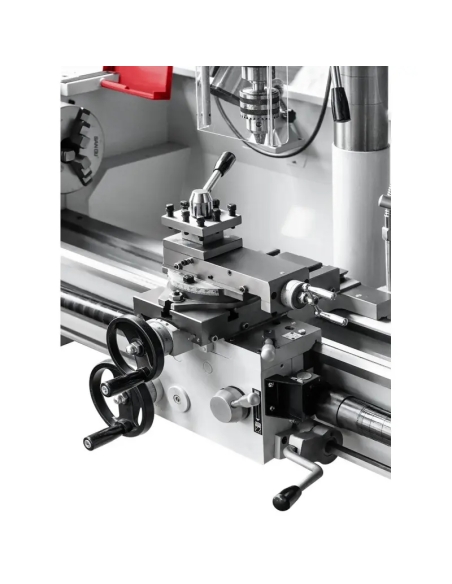

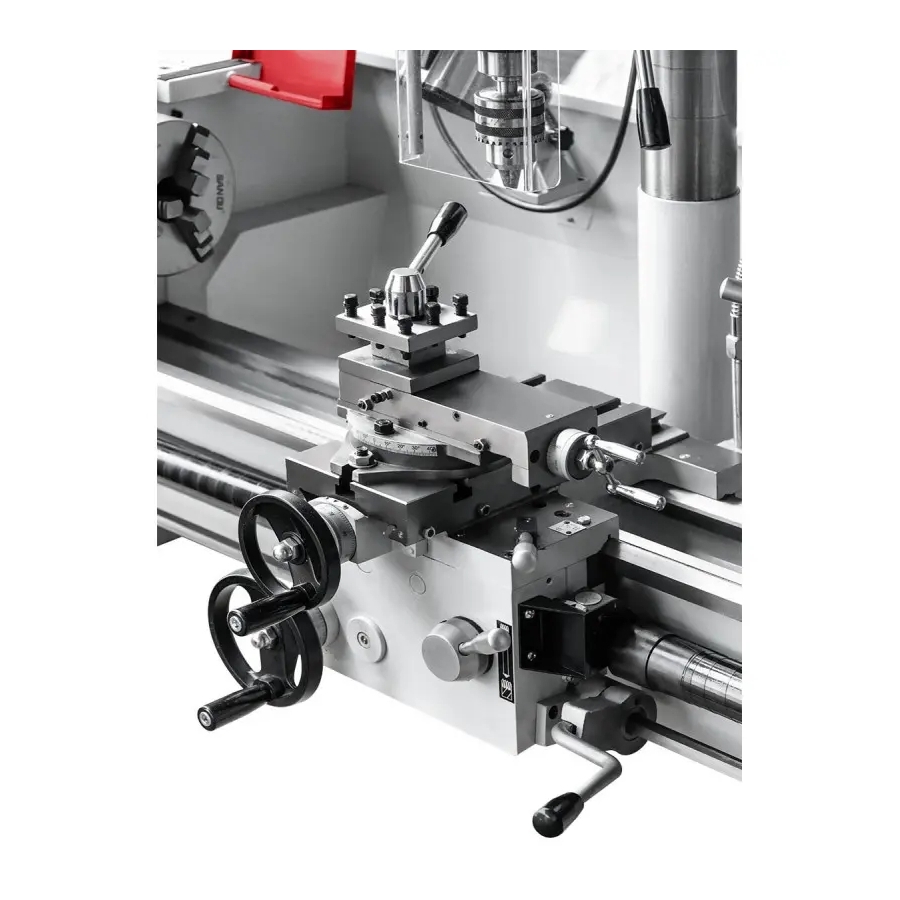

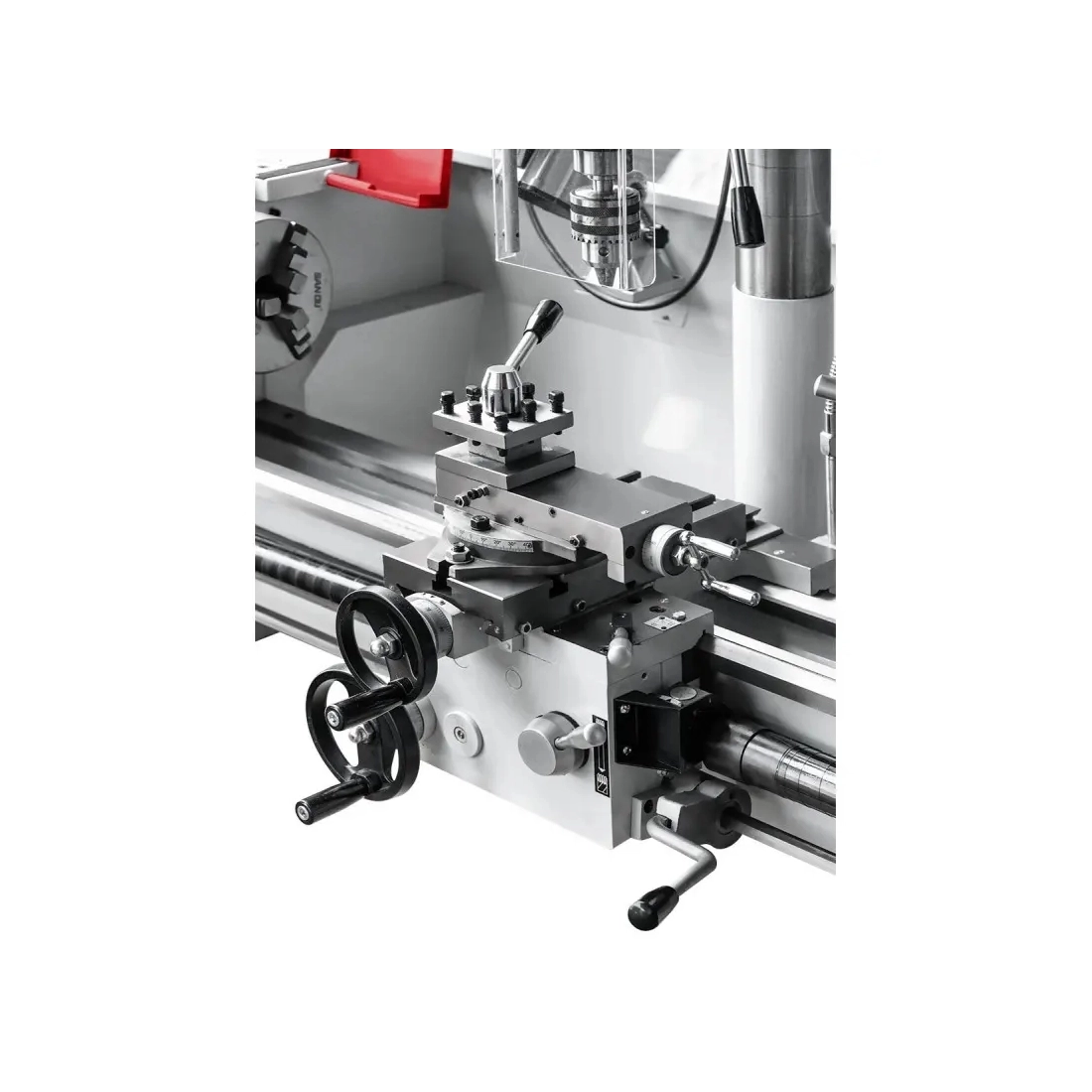

Masina permite realizarea precisa a intoarcerilor longitudinale, transversale si conice, precum si filetare metrica si in toli 12 trepte de viteza a axului strungului si 4 trepte de trecere ale frezei permit adaptarea optima a parametrilor de taiere. Suportul pentru cutit, cu gradare ±45°, si centra reglabila ±10 mm ofera configurari convenabile si precise ale uneltei la unghiul dorit.
Aplicatii
Strungul conventional cu functie de frezare CORMAK AT320 este solutia ideala pentru:
- Ateliere mecanice si de unelte
- Departamente de intretinere
- Institutii de formare vocationala si tehnica
- Intreprinderi mici de productie si reparatii
Posibilitatea de foraj, frezare, strunjire si filetare intr-o singura operatie reduce semnificativ timpul ciclului de prelucrare si minimizeaza riscul erorilor de pozitionare.
Date tehnice – strung
- Universal cu 3 bacuri: 160 mm
- Diametru maxim de strunjire peste batiu: 320 mm
- Diametru de strunjire peste sanie: 190 mm
- Distanta intre varfuri: 800 mm
- Latime batiu: 160 mm
- Trecere arbore principal: 38 mm
- Con arbore principal: MK5

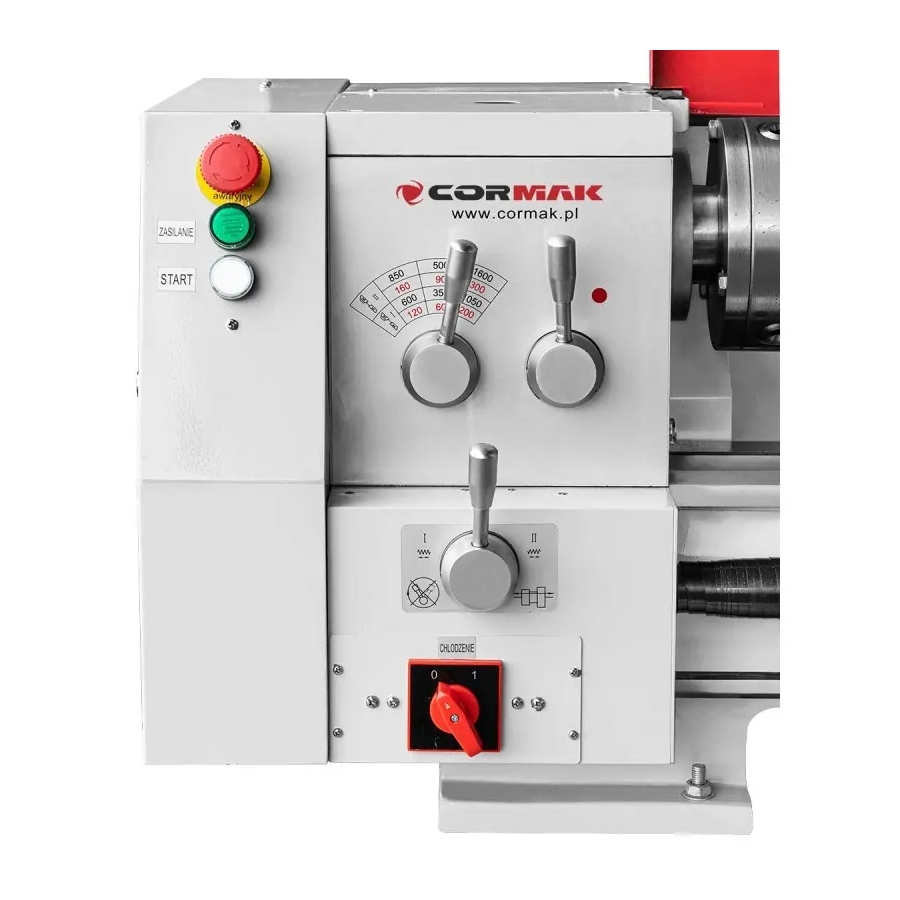

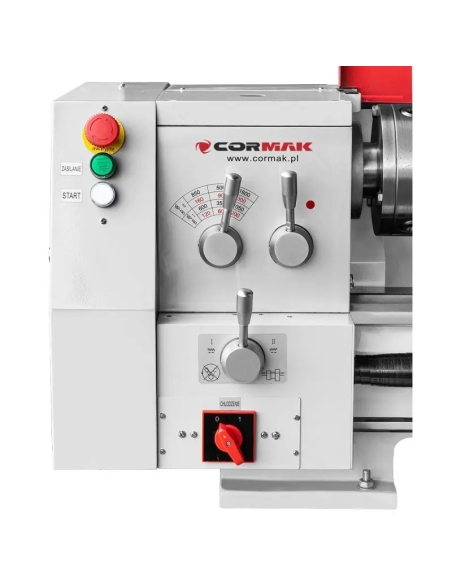

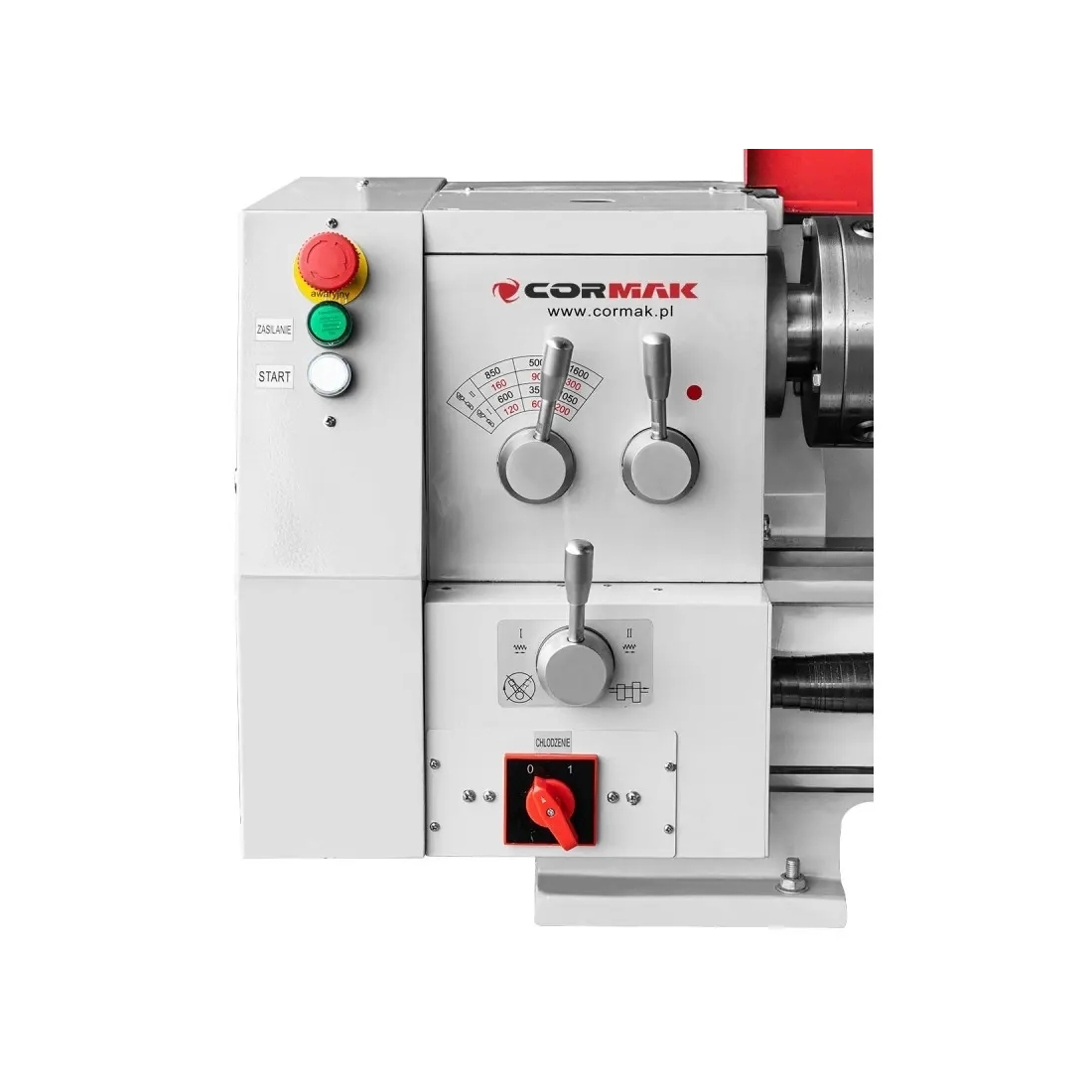

- Turatii arbore: 12 trepte (60–1600 rot/min)
- Avans longitudinal: 0,1–1,4 mm/rot
- Avans transversal: 0,022–0,3 mm/rot

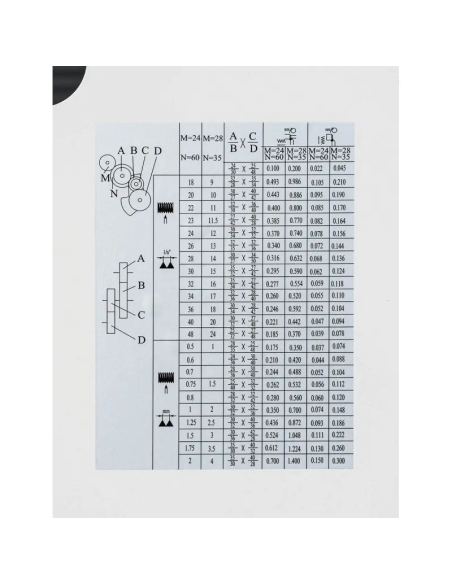

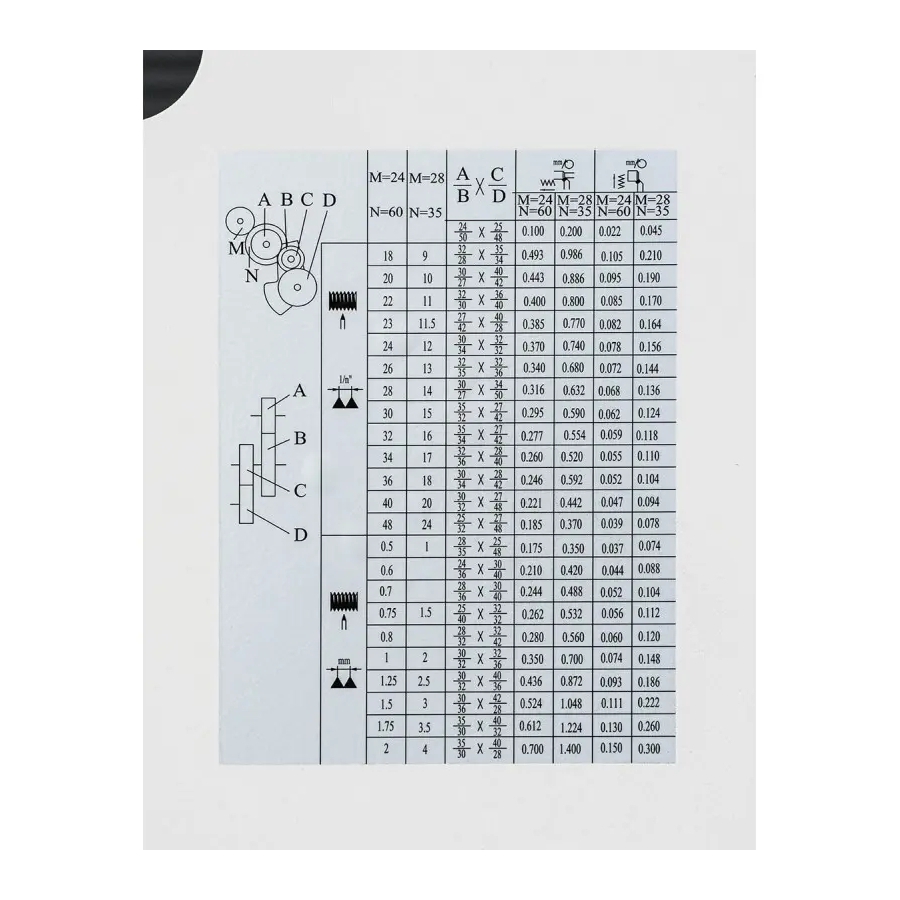

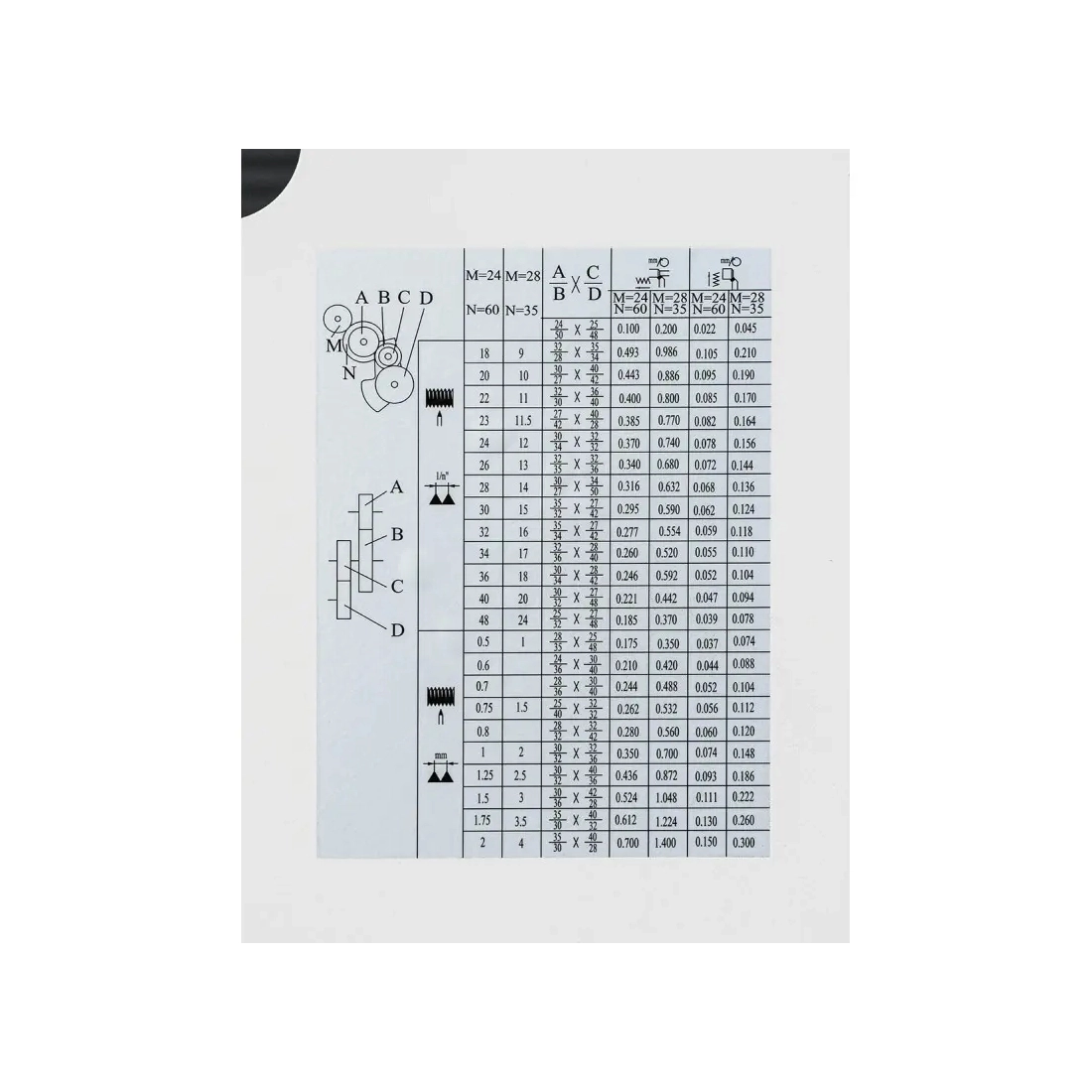

- Filete metrice: 0,5–4 mm (17 tipuri)
- Filete in inci: 9–48 TPI (26 tipuri)
- Putere motor principal: 1,5 / 1,8 kW / 230 V

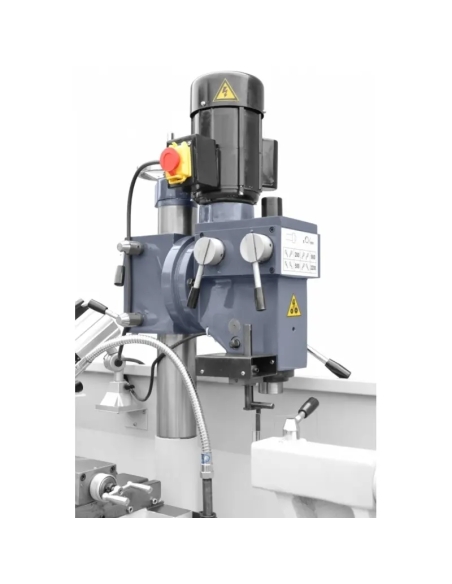

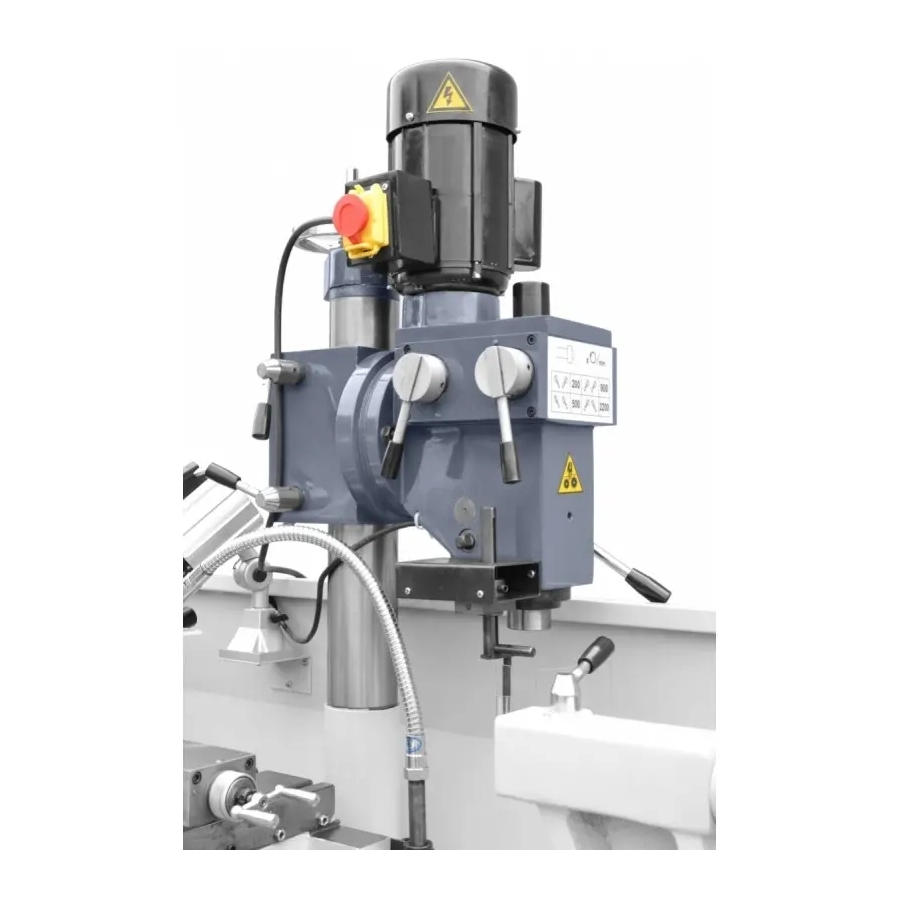

Date tehnice – freza / masina de gaurit
- Capacitate maxima de gaurire: 20 mm
- Con pinola arbore: MT3
- Diametru pinola: 45 mm
- Cursa pinola: 60 mm
- Inclinare cap frezare: ±90°
- Rotire cap in jurul coloanei: 360°
- Distanta arbore – coloana: 170 mm
- Distanta arbore – masa: 45–300 mm
- Turatii freza: 200 / 500 / 900 / 2200 rot/min
- Putere motor freza: 0,55 kW / 230 V
Dimensiuni masina
- Dimensiuni totale: 1450 × 650 × 1890 mm
- Greutate: aprox. 400 kg ±2%
Echipament standard
- Suport pentru masina

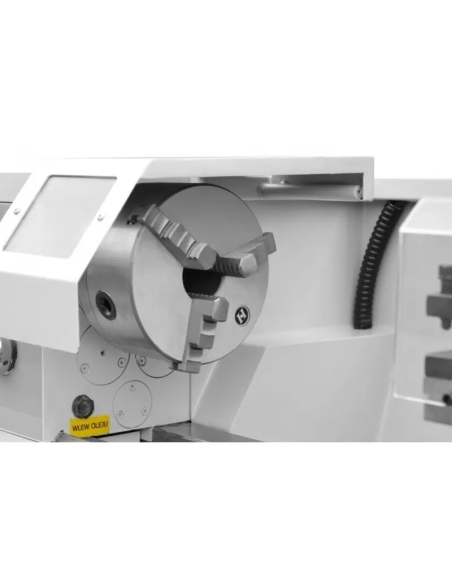

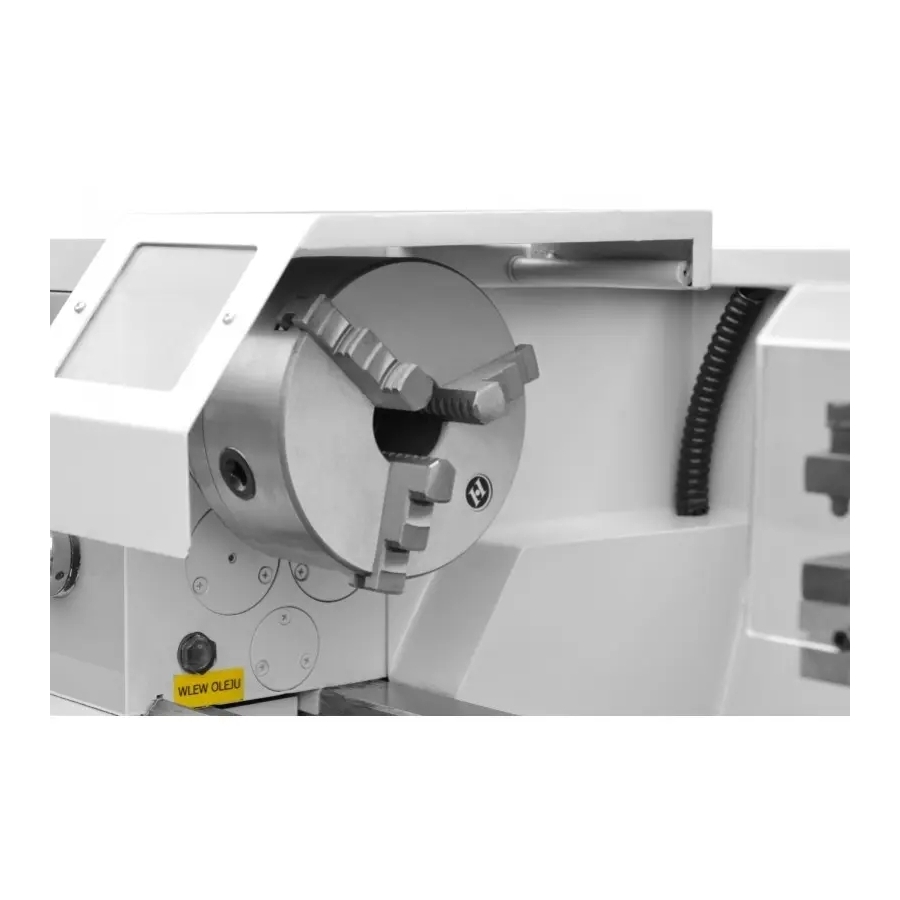

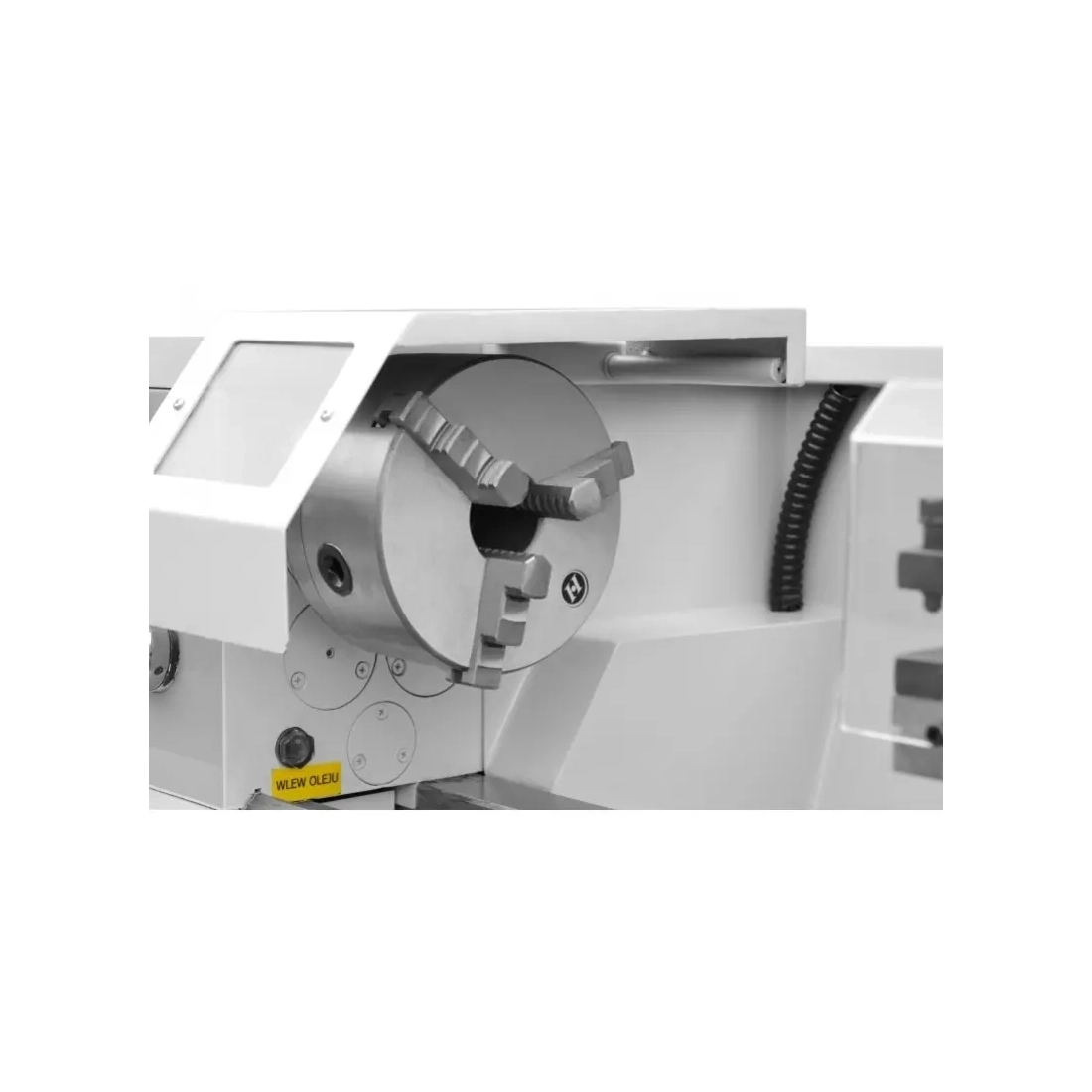

- Prindere strung cu 3 falci 160 mm + falci inverse
- Centra fixa MK5 si MK3
- Roti schimbatoare
- Tulpina de foraj MK3/B16 si mandrina de foraj B16 1-13 mm
- Sistem de racire cu pompa
- Chei de service, ungere
- Instructiuni RO, declaratie CE
- Protectii de siguranta conform normelor UE
Echipament optional

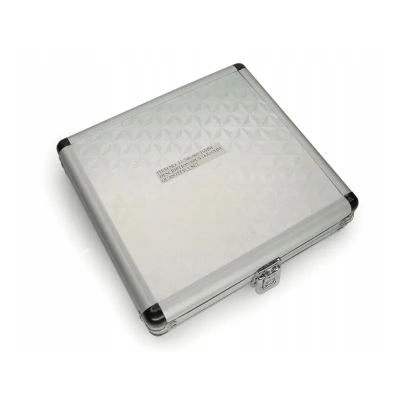

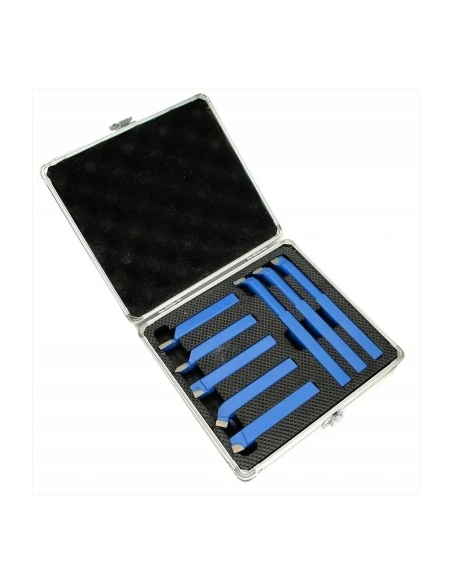

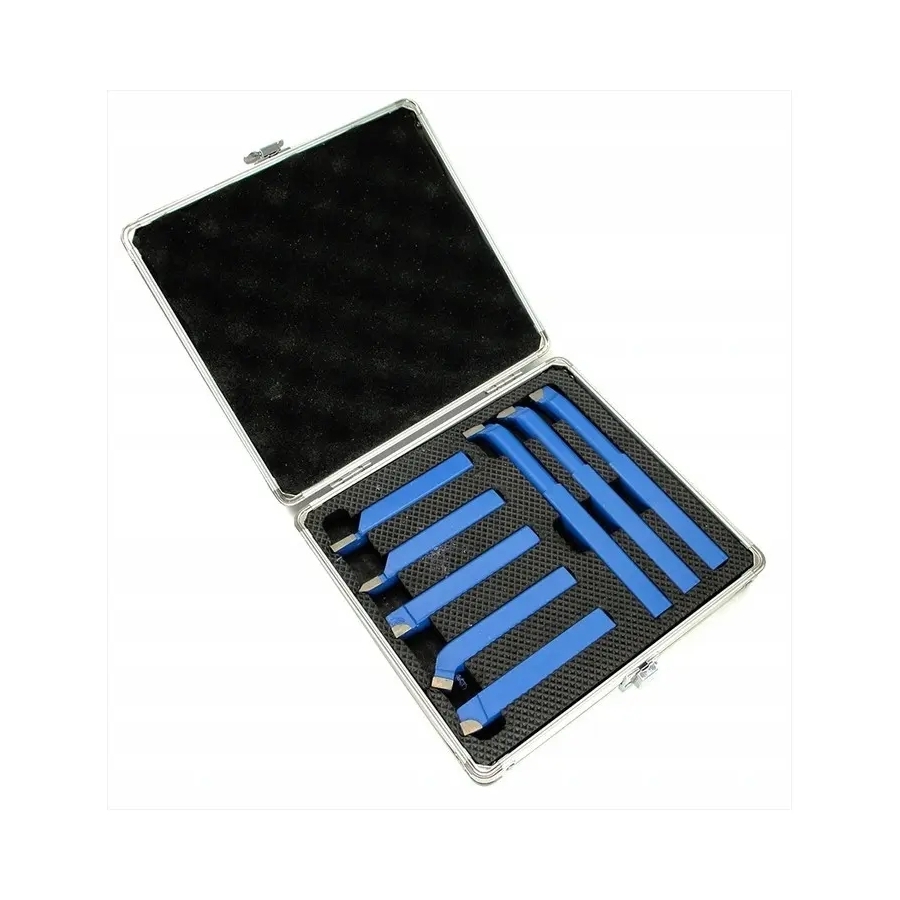

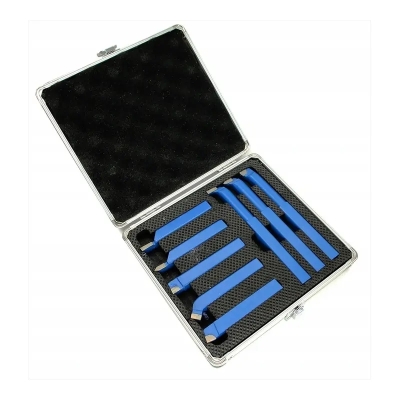

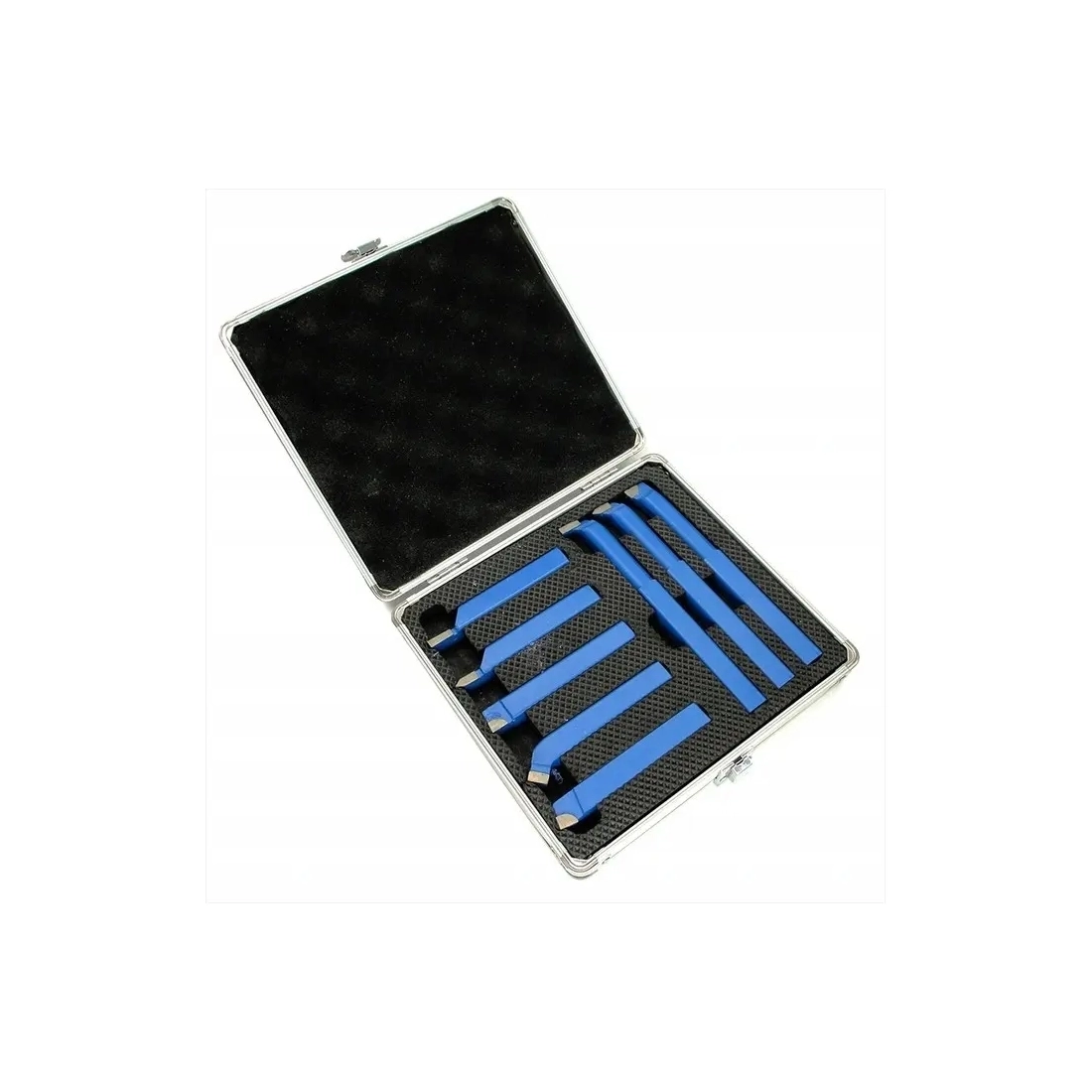

- Set de cutite de strunjit 16x16 mm - 8 buc. cu pastila P30

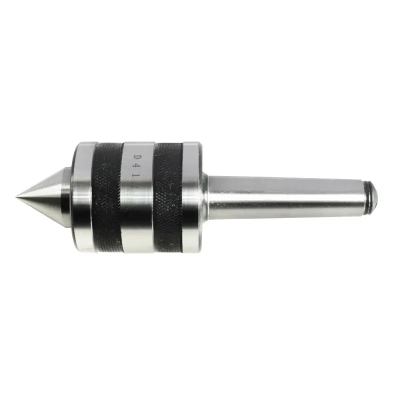

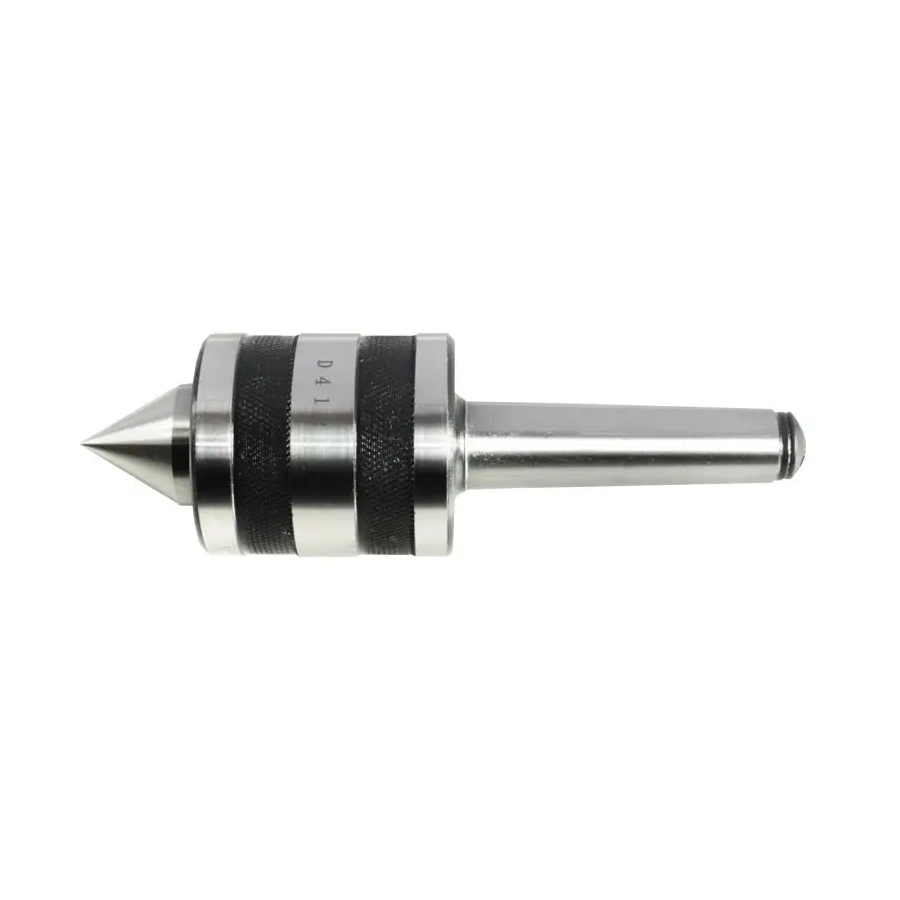

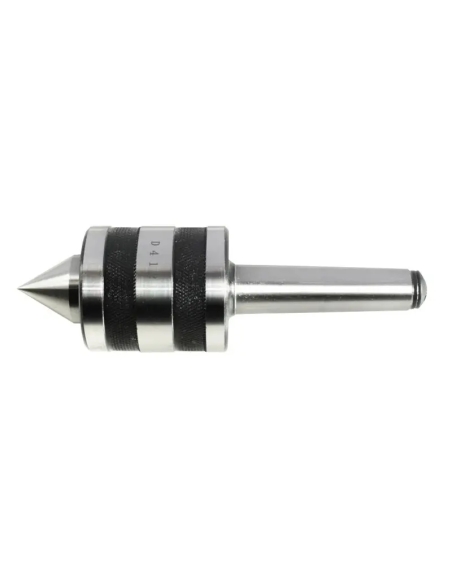

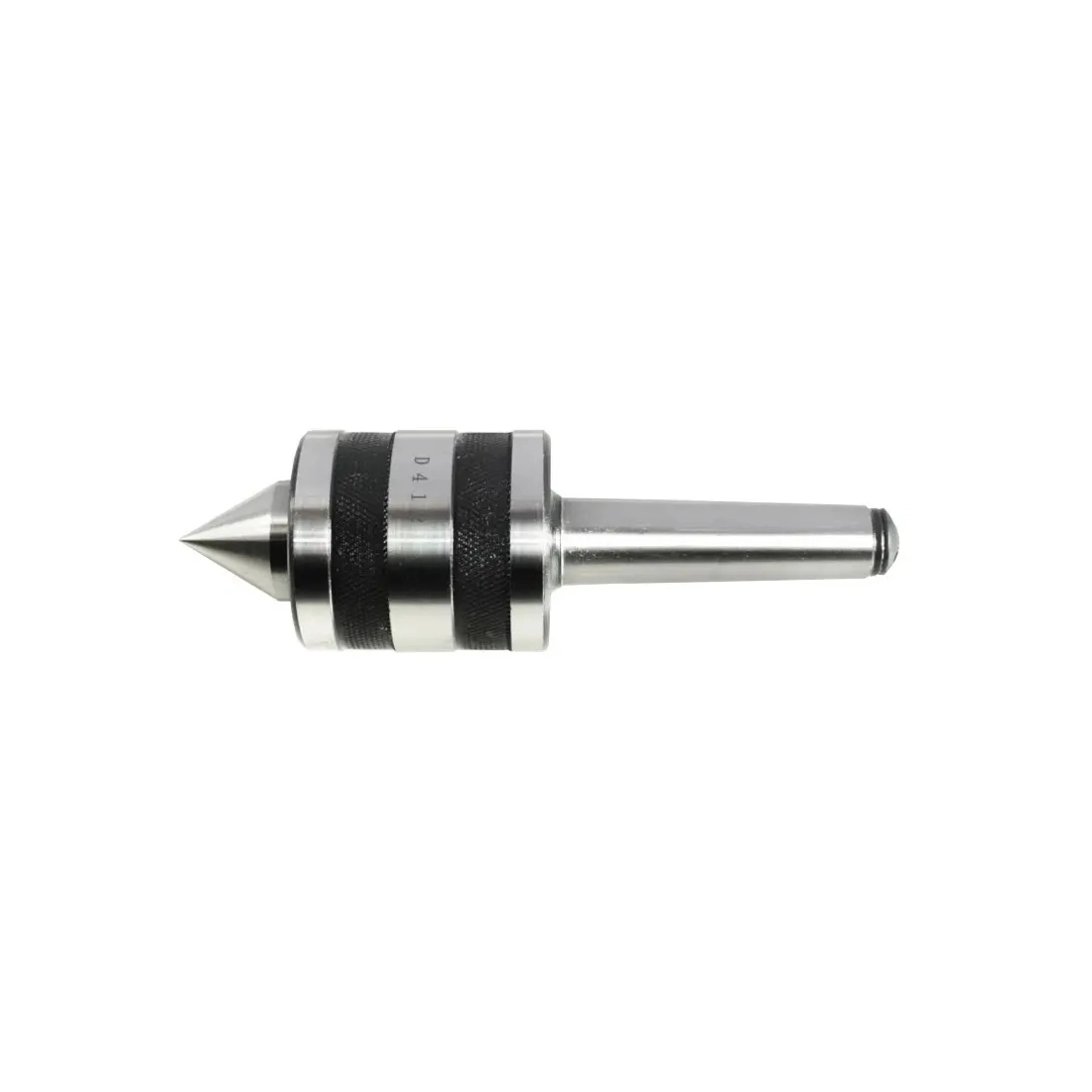

- Centra rotativa MK3 - stabilirea precisa a detaliului

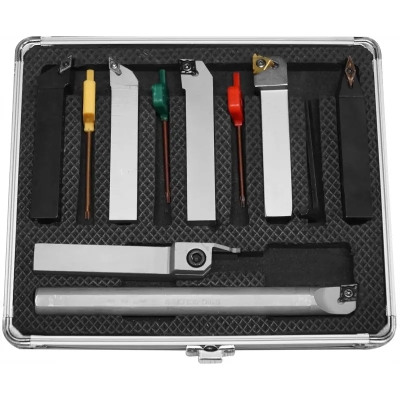

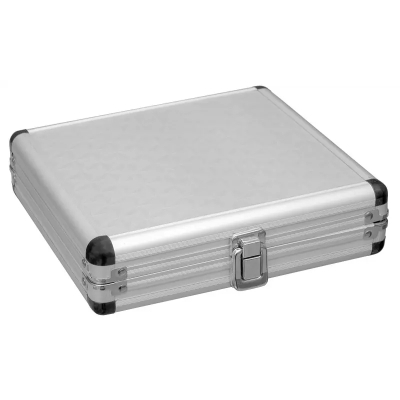

- Set de cutite de strunjit 16x16, 7 buc. (demontabile)
- Burghie cobalt HSS-CO5 - interval 1-13 mm
- Burghie conice MK2 si MK3 - interval 14,5-30 mm
- Cuple de reducere MK3/MK2
- Lichid de racire ES-12 (1L)
CORMAK AT320 reprezinta o solutie practica pentru strunjire metal, frezare, gaurire, filetare si prelucrari mecanice universale, fiind ideala pentru ateliere mecanice, productie de serie mica, lucrari de mentenanta si aplicatii tehnice profesionale.
