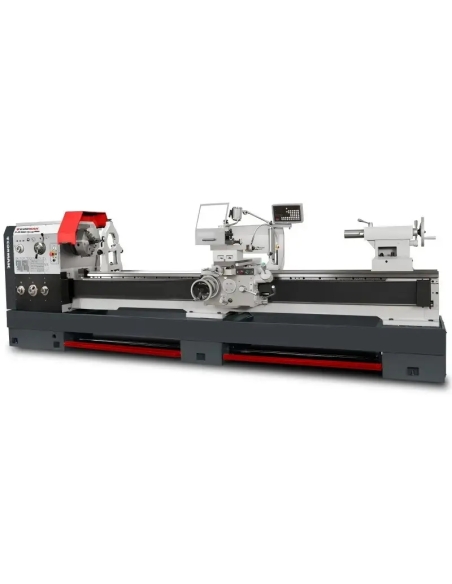

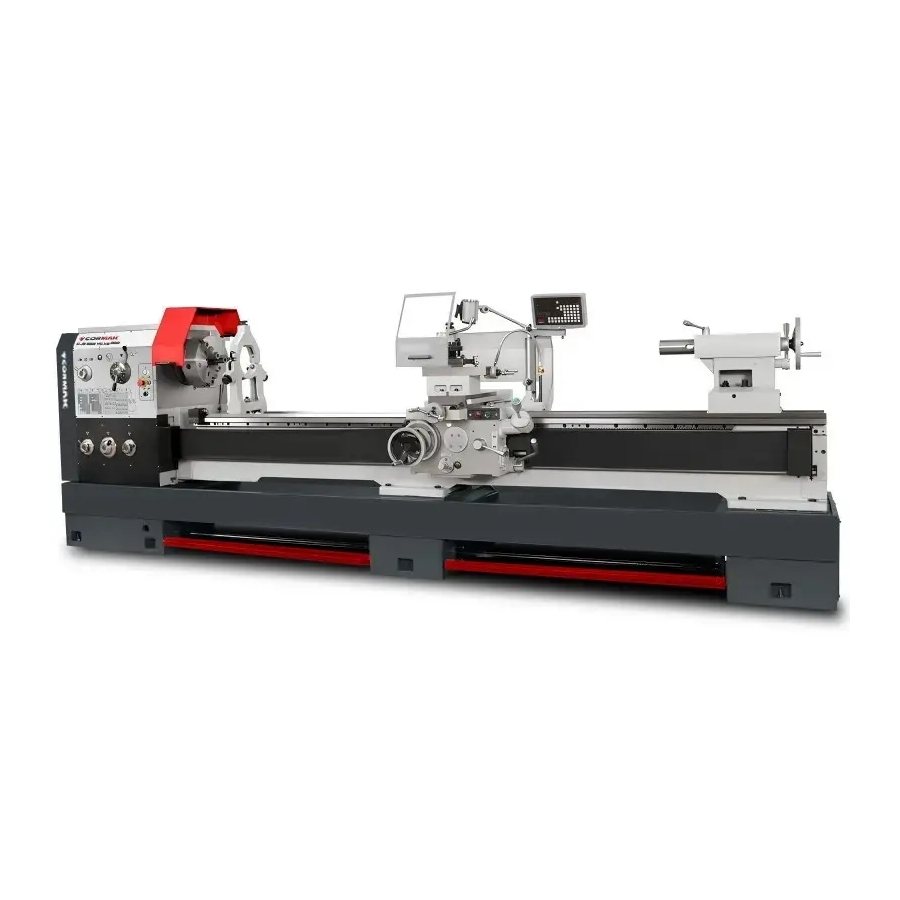

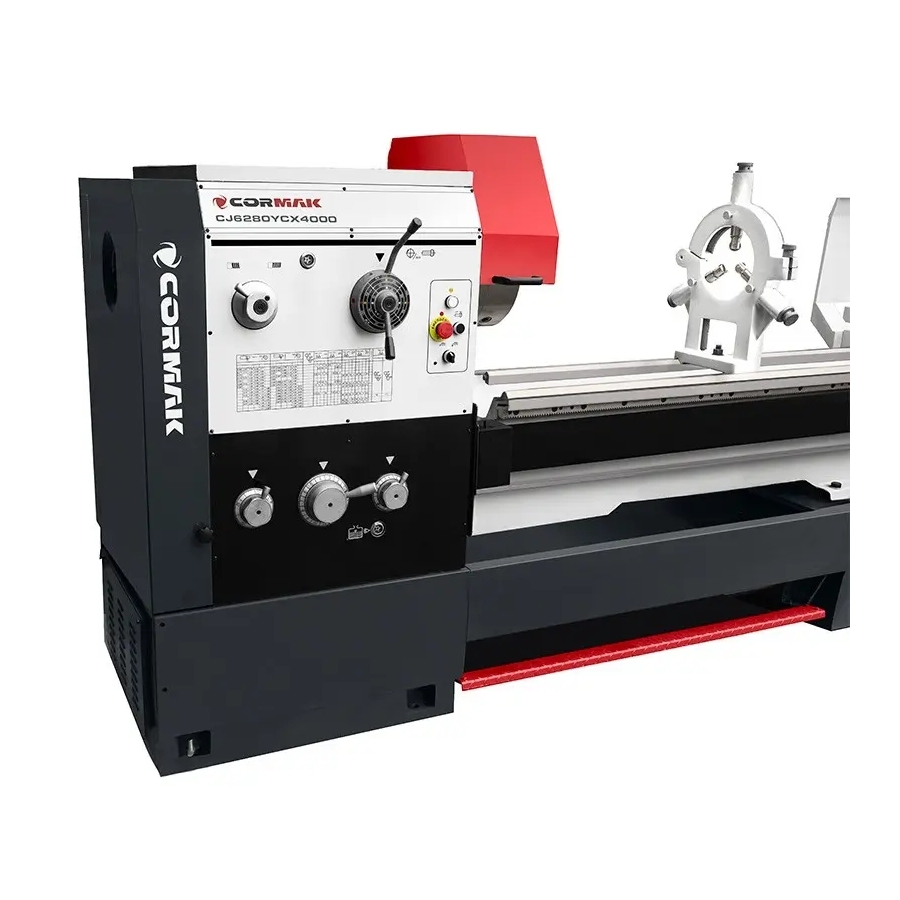

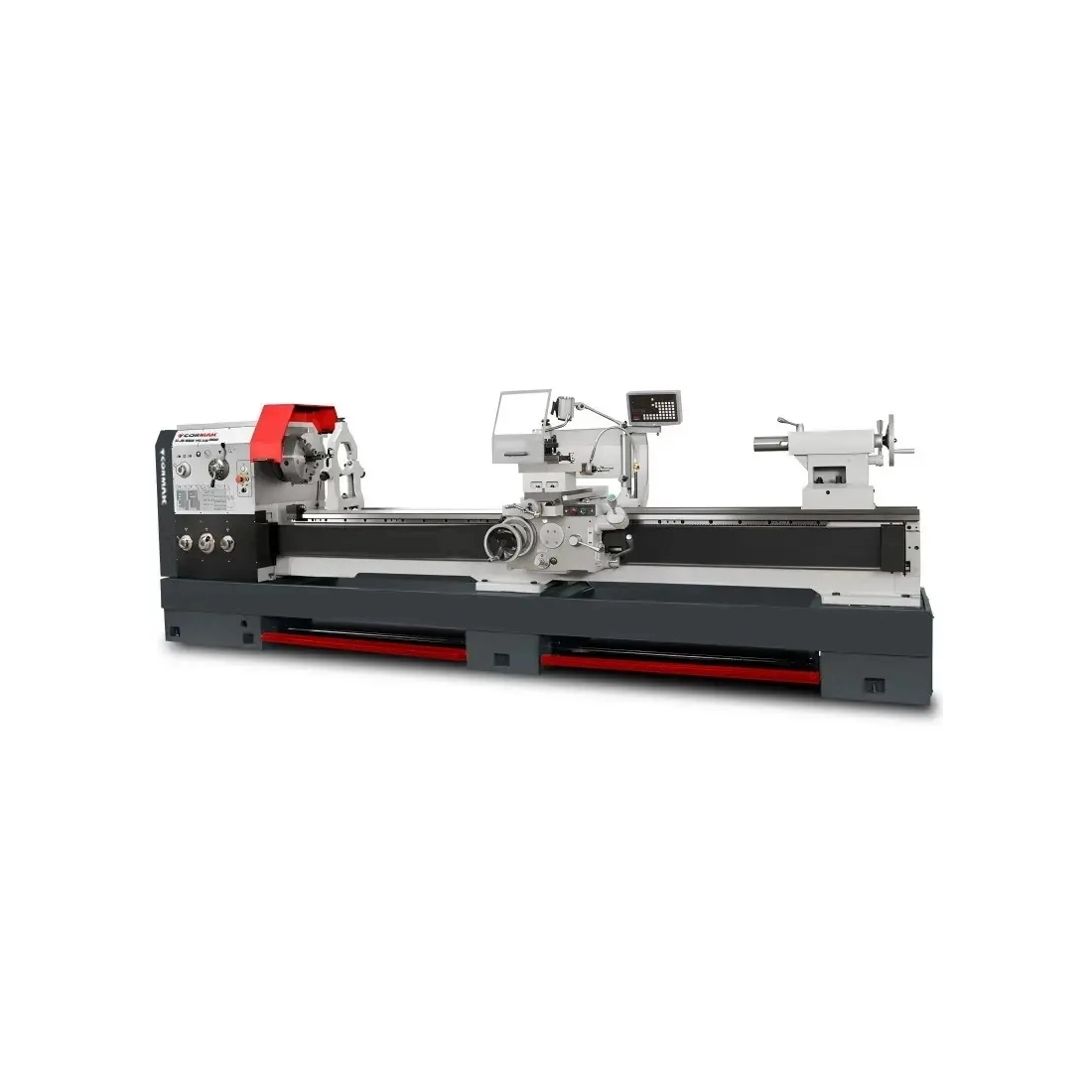

Strung universal pentru metal CORMAK GOLIAT 800×4000
Avantaje principale
- Operații de prelucrare: Strungul universal GOLIAT 800 x 4000 (CJ6280YC/4000) poate fi utilizat pentru numeroase operații, precum strunjirea suprafețelor interioare și exterioare, a conurilor, lustruire, filetare metrică, în țoli, modulară și DP, găurire și broșare.
- Construcția patului din fontă: Asigură reducerea maximă a vibrațiilor. În plus, patul este călit și rectificat cu precizie. Patul utilajului este deosebit de rezistent la torsiune și nu transmite vibrații, îndeplinind astfel condiția de bază pentru o strunjire precisă.
- Sistem central de avansuri: Include sistem central de comutare a avansurilor, șurub conducător și bară de avans pentru filetare.

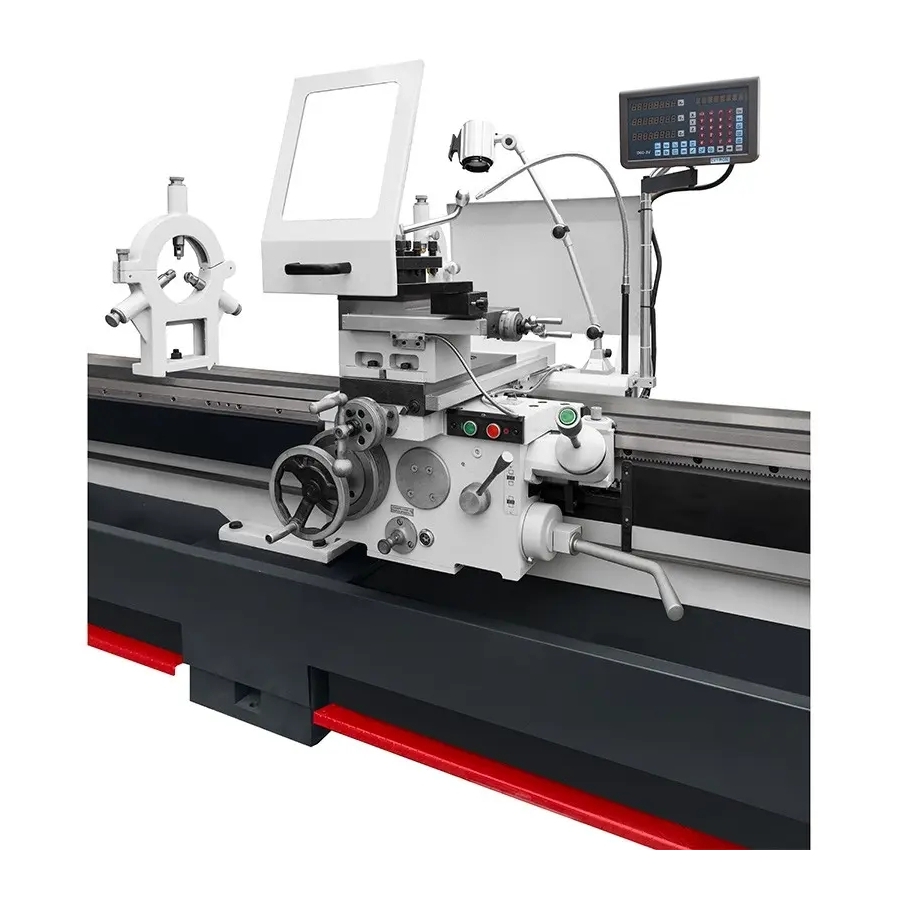

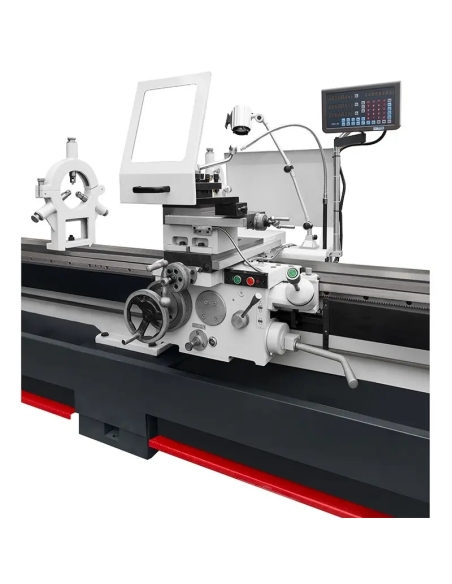

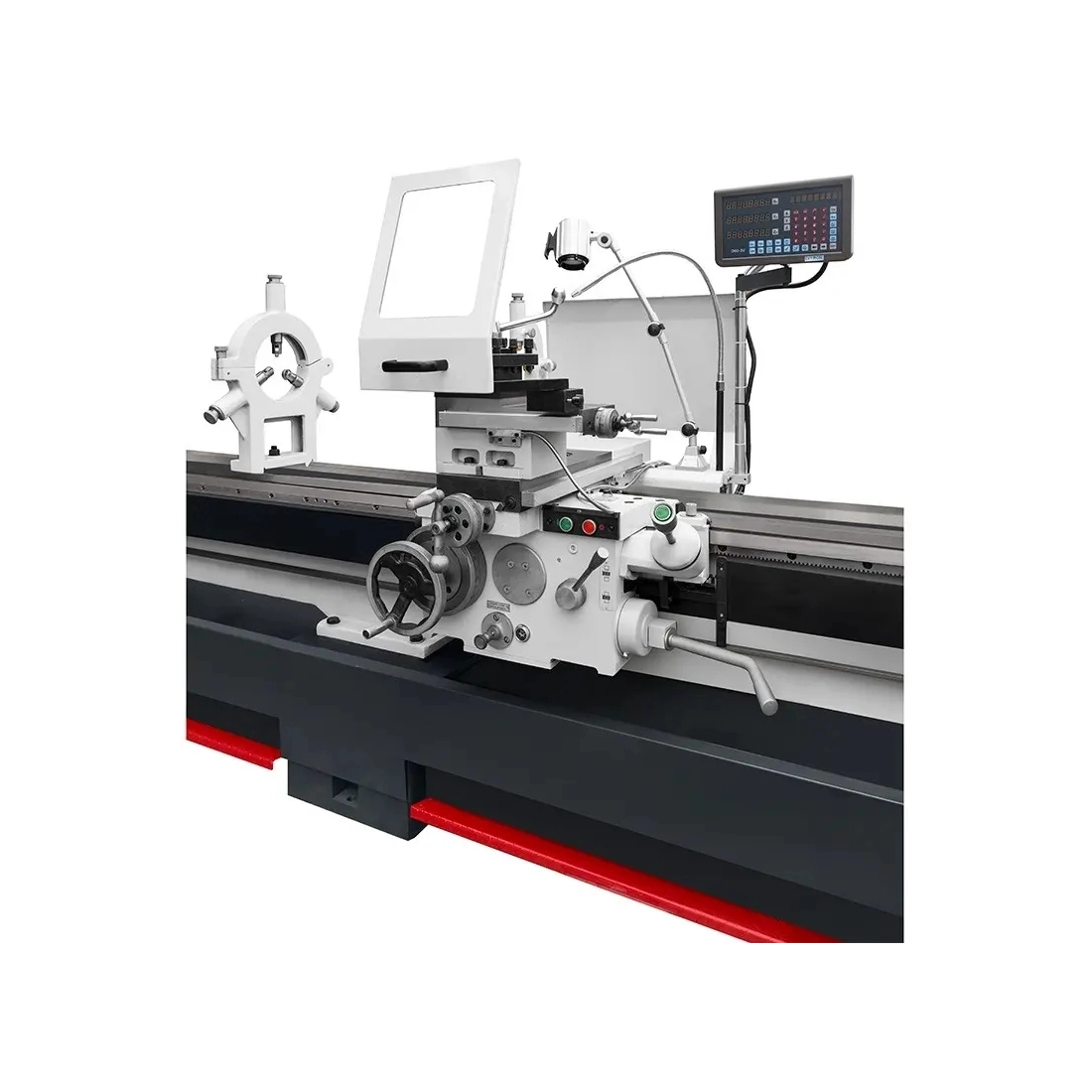

- Afișaj digital pe trei axe: Funcționează pe (3) trei axe de mișcare: longitudinală, transversală și sanie superioară. Semnalul electronic preluat de la riglele optice afișează pe ecranul digital valorile obținute din deplasările pe axe.
- Rulmenții arborelui principal: Strungul este echipat cu un sistem ranforsat de rulmenți de înaltă calitate pentru arborele principal. Arborele principal beneficiază de o lăgăruire modernă cu rulmenți cu bile.
- Capacitate și putere: Rezultatele optime de lucru sunt asigurate de alezajul mare al arborelui de 105 mm, distanța între vârfuri de 4000 mm, universalul cu 3 bacuri de 315 mm, lățimea patului de 400 mm și motorul puternic de 7,5 kW.
- Avans rapid: Avansul rapid longitudinal și transversal reduce semnificativ timpul de prelucrare și crește productivitatea.
- Roți dințate: Roțile dințate călite și rectificate din cutia de viteze a arborelui asigură stabilitate în exploatare pe termen lung.
- Filetare și avans automat: Utilajul este echipat cu șurub conducător și bară de avans pentru strunjirea filetelor, precum și cu avans automat longitudinal și transversal.

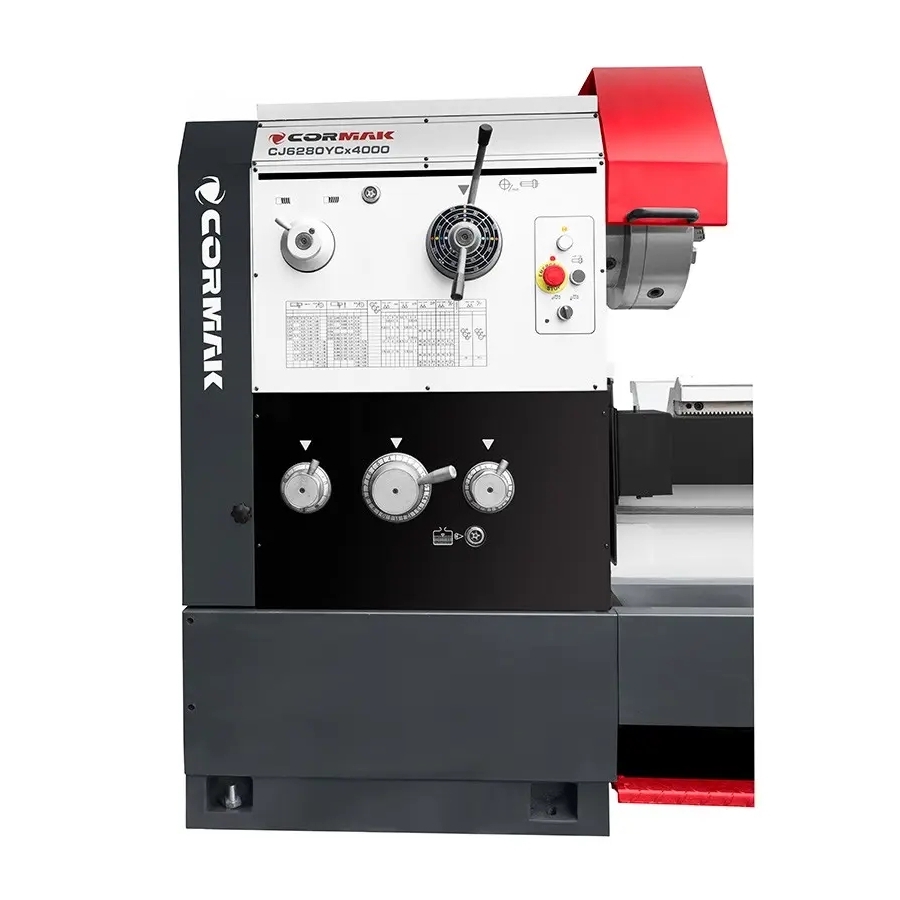

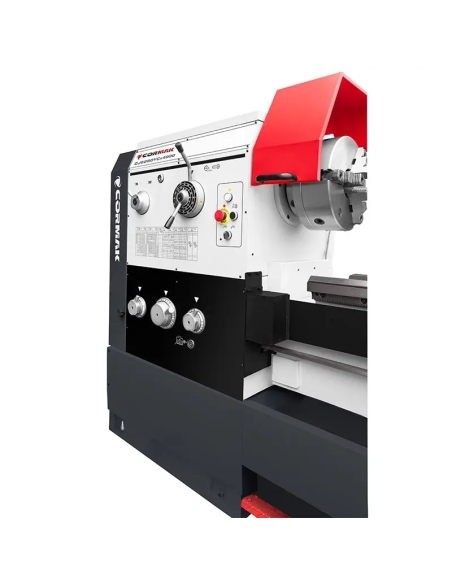

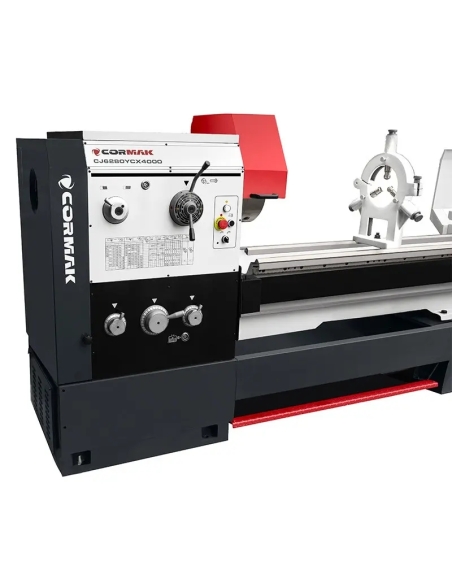

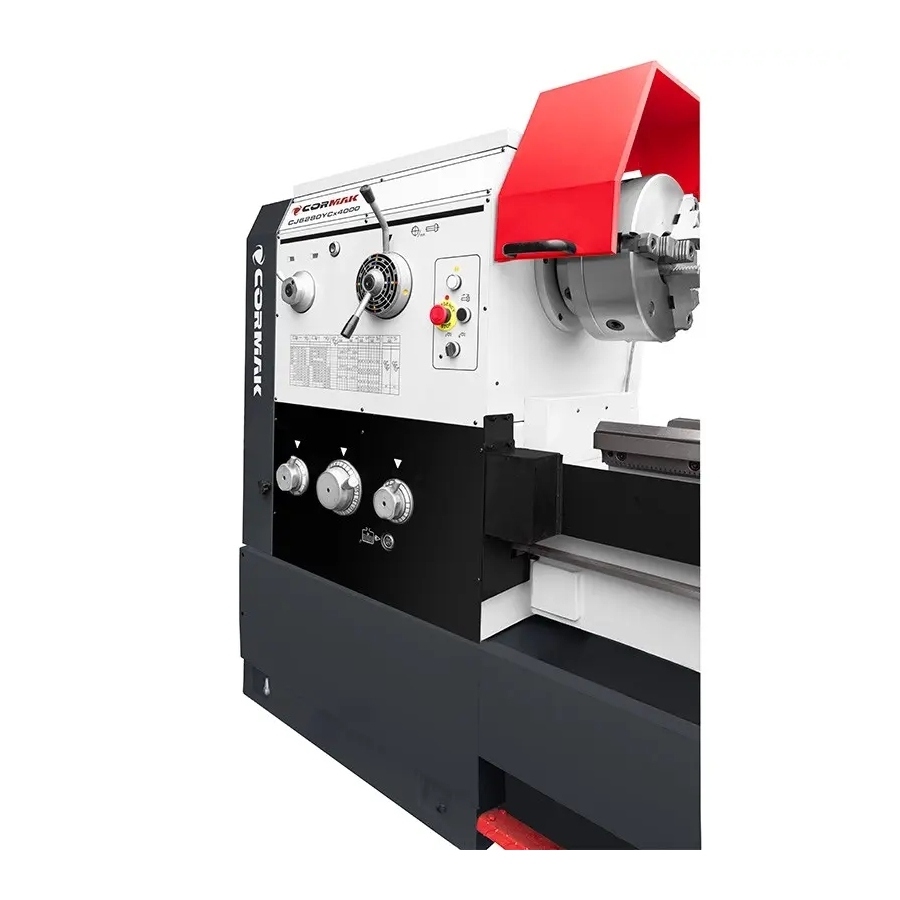

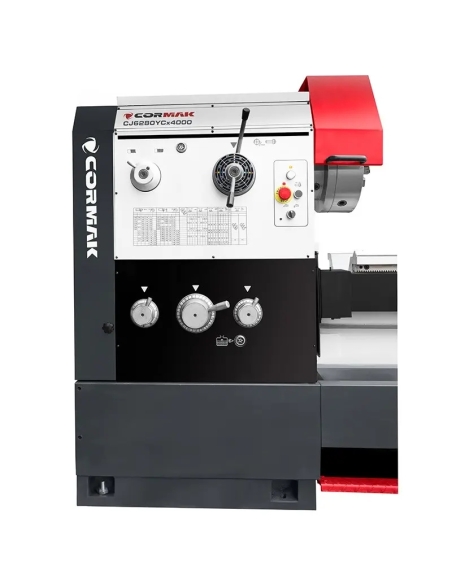

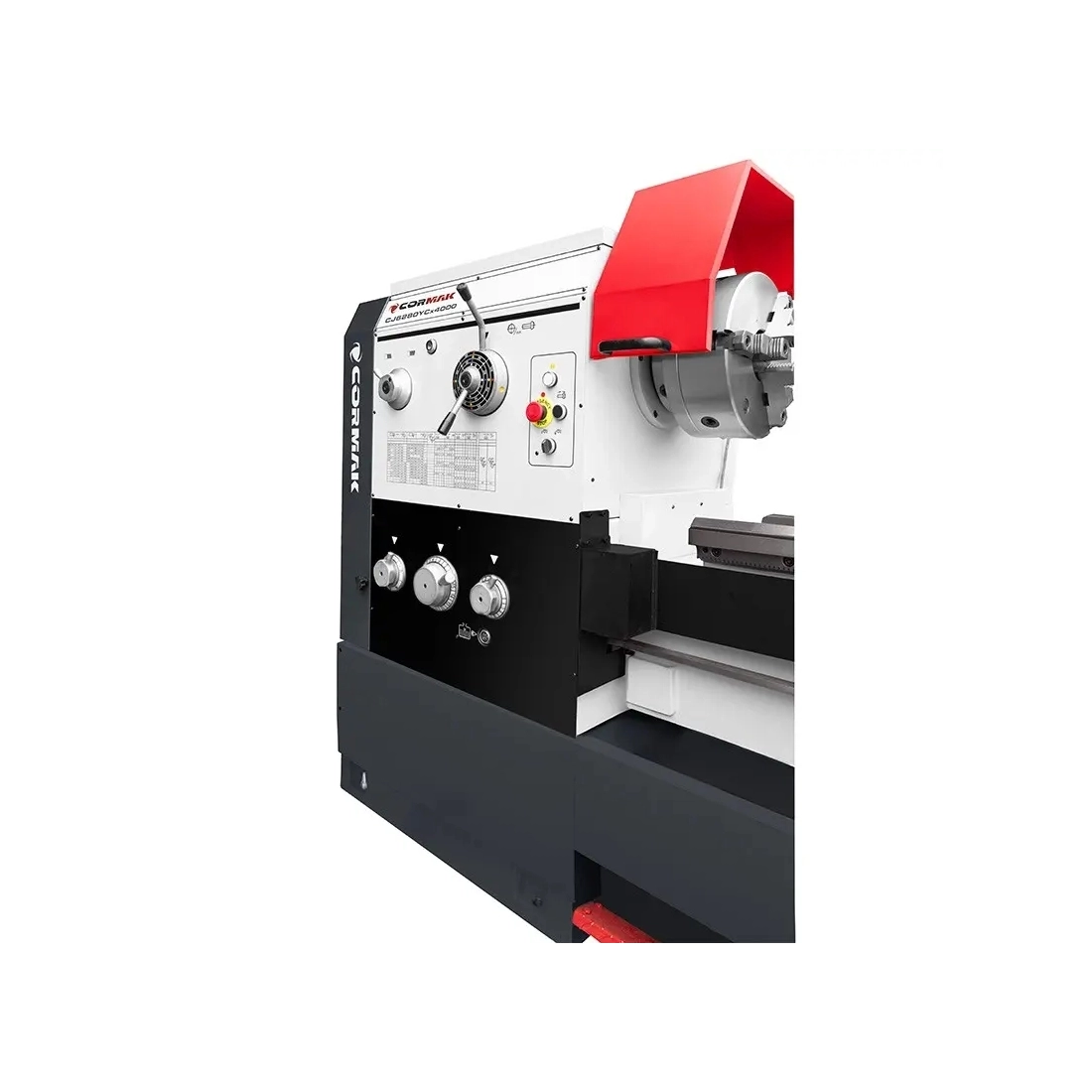

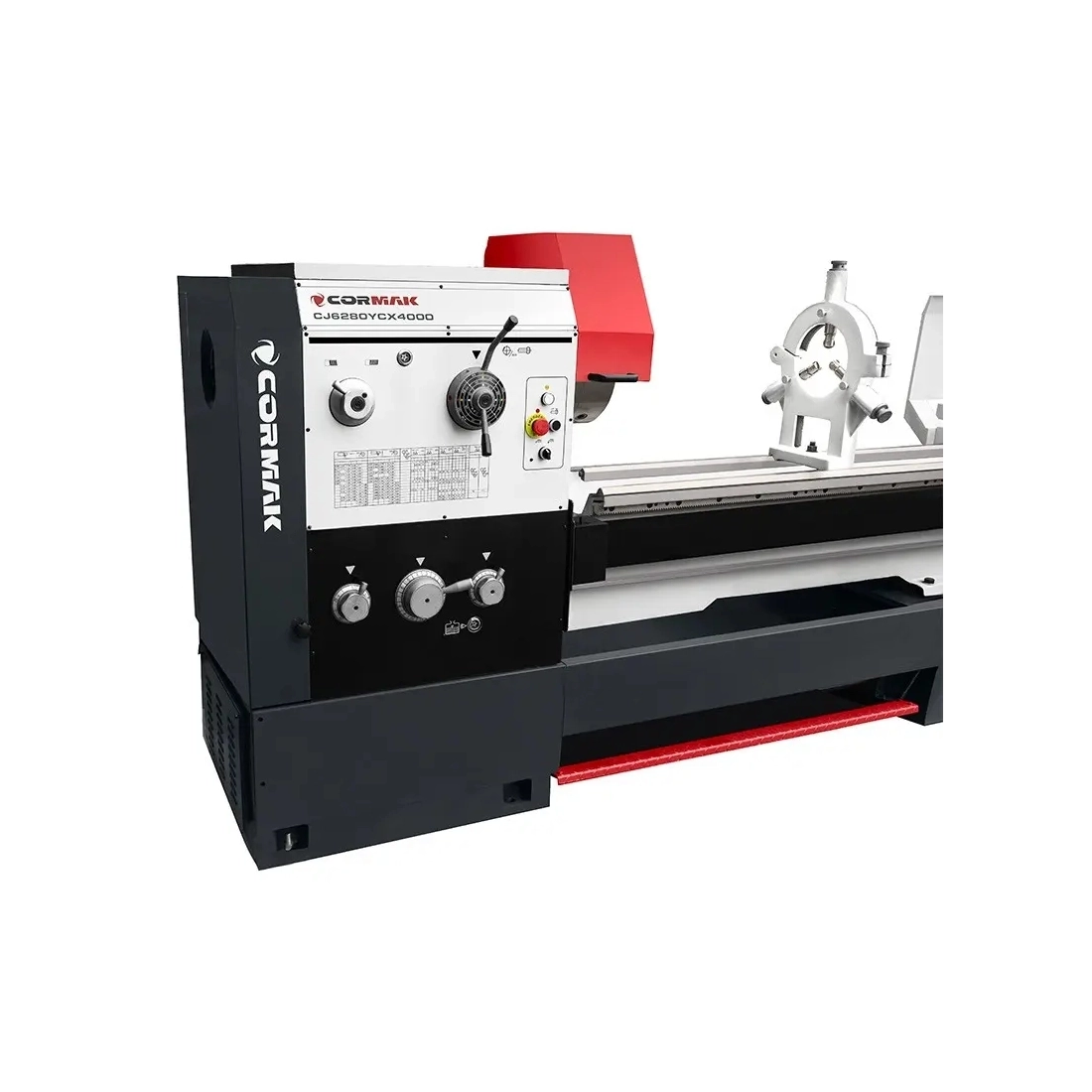

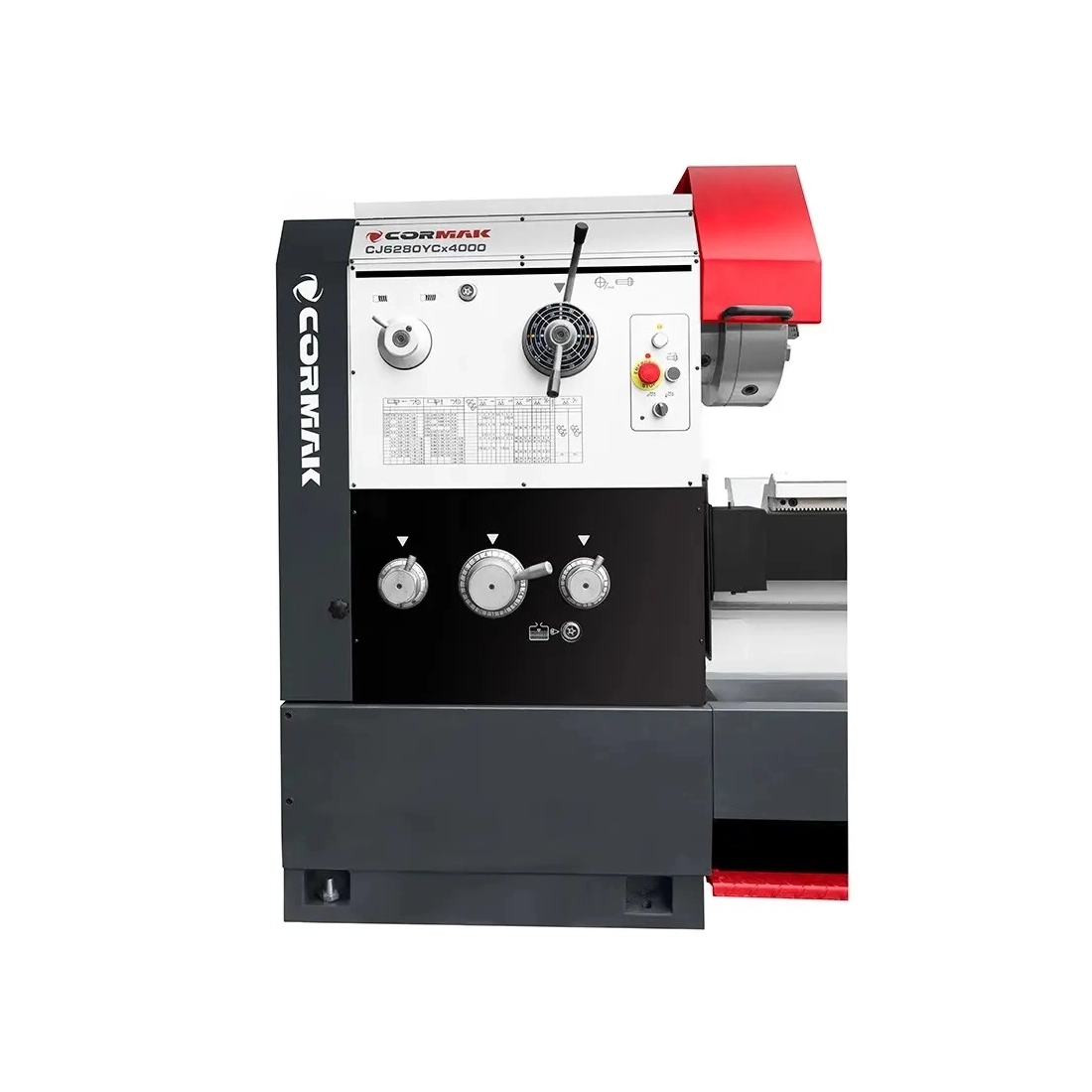

- Reglaje ergonomice: Reglajul turației arborelui și al avansului automat se realizează ușor de la panoul de comandă ergonomic amplasat pe cutia de viteze.
- Ceas pentru filetare: Este destinat numărării precise a spirelor. Funcția economisește timp deoarece permite, în câteva treceri, decuplarea piuliței șurubului conducător pentru readucerea manuală și rapidă a căruciorului în poziția inițială.
- Punte demontabilă: Patul are o punte demontabilă pentru strunjirea pieselor de gabarit mai mare, de exemplu discuri. Acest model permite prelucrarea unui diametru maxim de 1000 mm cu puntea scoasă.
Parametri tehnici
| Diametru maxim de strunjire deasupra patului | Ø800 mm |
| Diametru maxim de strunjire deasupra saniei | Ø560 mm |
| Diametru maxim de strunjire în degajarea punții | Ø1000 mm |
| Lungimea degajării | 225 mm |
| Distanța între vârfuri | 4000 mm |
| Lățimea patului | 400 mm |
| Dimensiunea sculei | 25x25 mm |
| Deplasare maximă sanie superioară | 140 mm |
| Deplasare maximă sanie transversală | 350 mm |
| Alezaj arbore principal | Ø105 mm |
| Capăt arbore principal | D1-8 CAMLOCK |
| Turații arbore | 12 viteze (36-1600 rot./min.) |
| Număr și domeniu avansuri longitudinale | 65 (0,063-2,52 mm/rot.) |
| Număr și domeniu avansuri transversale | 65 (0,027-1,07 mm/rot.) |
| Filet metric | 22 (1-14mm) |
| Filet în țoli | 25 (28-2 TPI - pași pe inch) |
| Filet modular | 18 (0,5-7mm) |
| Filet DP | 24 (56-4 DP) |
| Avans rapid longitudinal | 4,5 m/min. |
| Avans rapid transversal | 1,9 m/min. |
| Diametru pinolă contrapunct | 75 mm |
| Con contrapunct | MT5 |
| Deplasare maximă pinolă contrapunct | 150 mm |
| Deplasare transversală contrapunct | ±15 mm |
| Motor principal S1/S6 | 7,5/9 kW / 400V |
| Motor avans rapid | 250W |
| Pompă lichid de răcire | 60W |
| Dimensiuni L/l/h, aprox. | 5700 x 1150 x 1800 mm |
| Greutate, aprox. | 5 300 kg (±2%) |
Echipare standard
- Afișaj digital cu 3 axe
- Universal strung cu 3 bacuri, 315 mm (autocentrant)
- Universal strung cu 4 bacuri, 400 mm (independente)
- Placă de strung 400 mm
- Avans accelerat

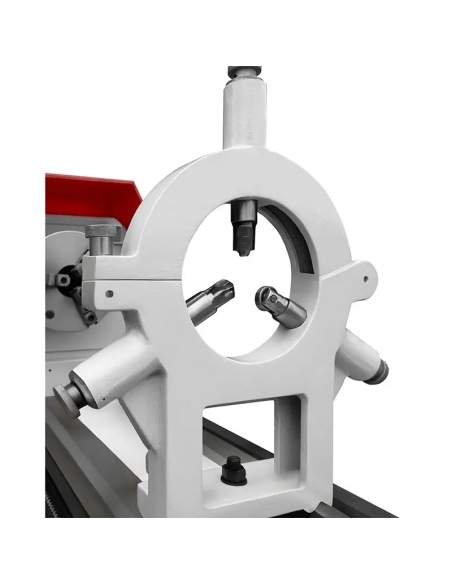

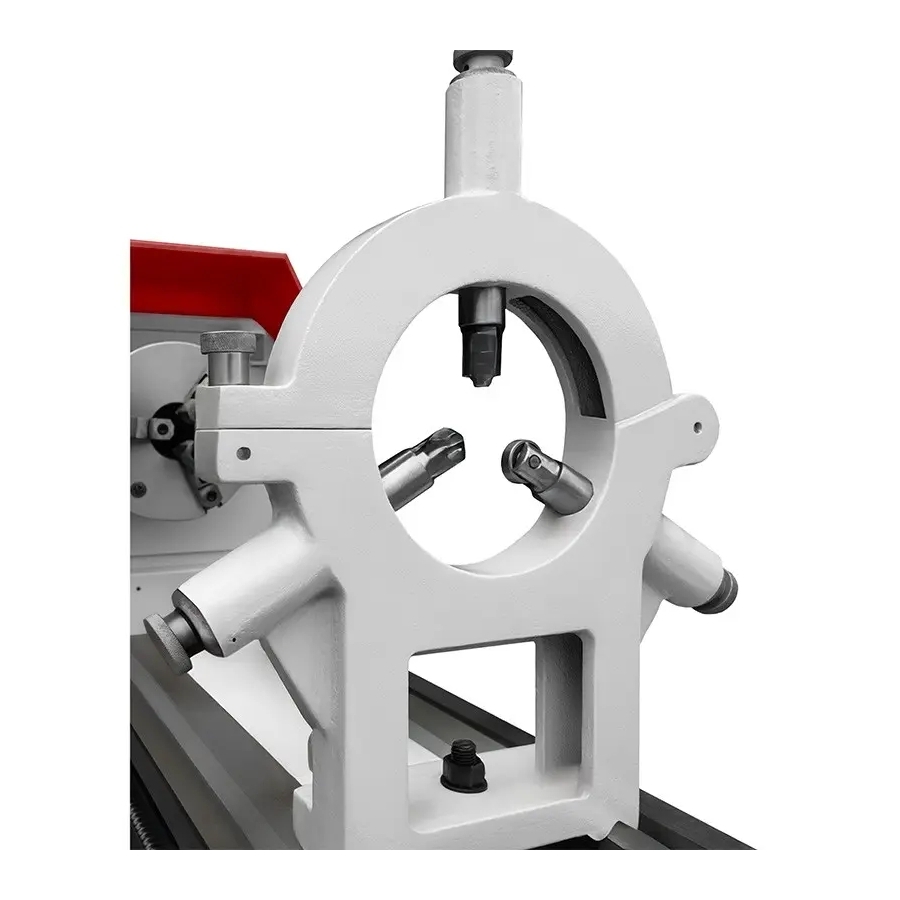

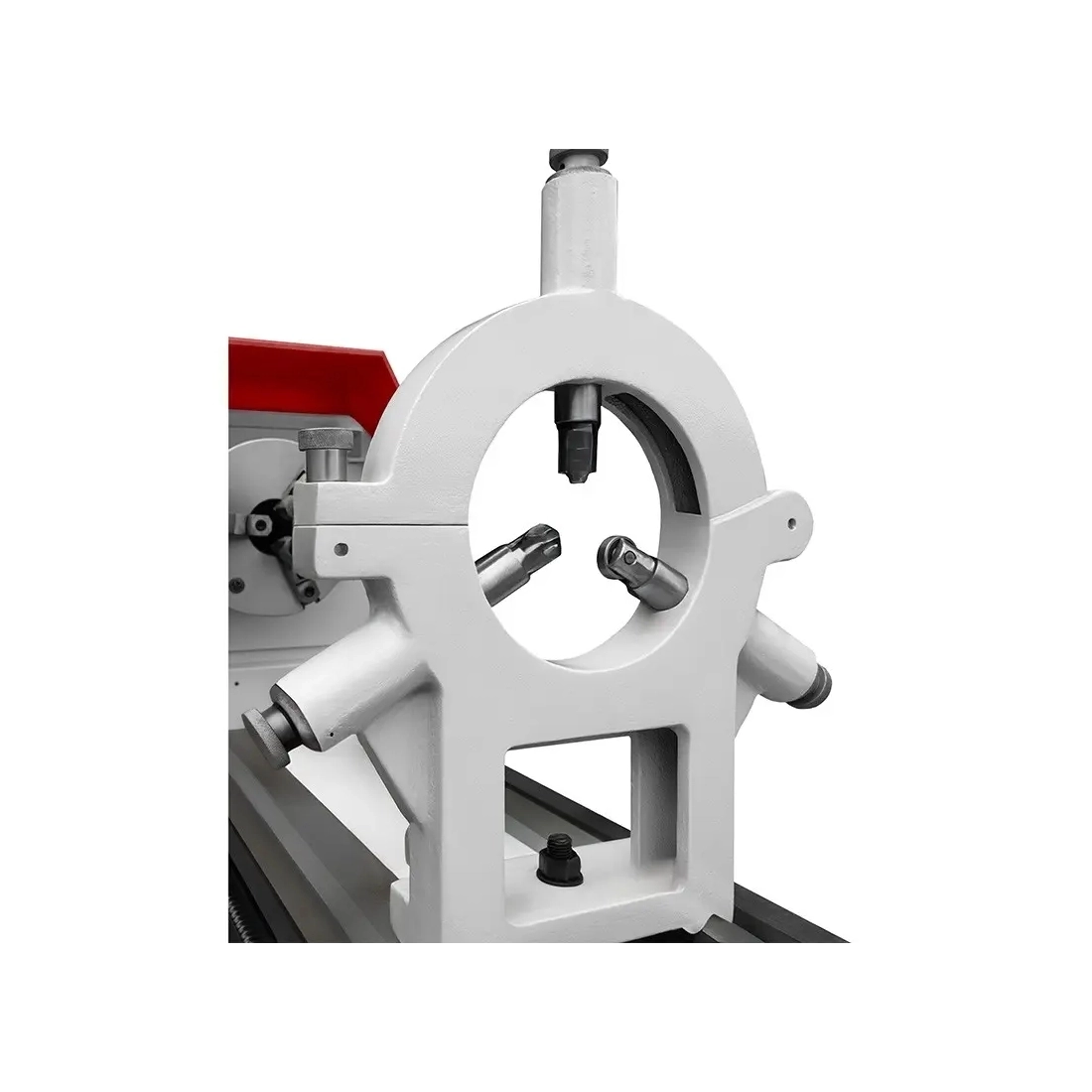

- Lunetă fixă
- Lunetă mobilă
- Vârf fix MK5 (2 buc.)
- Bucșă reductoare arbore
- Sistem de răcire
- Iluminare de lucru

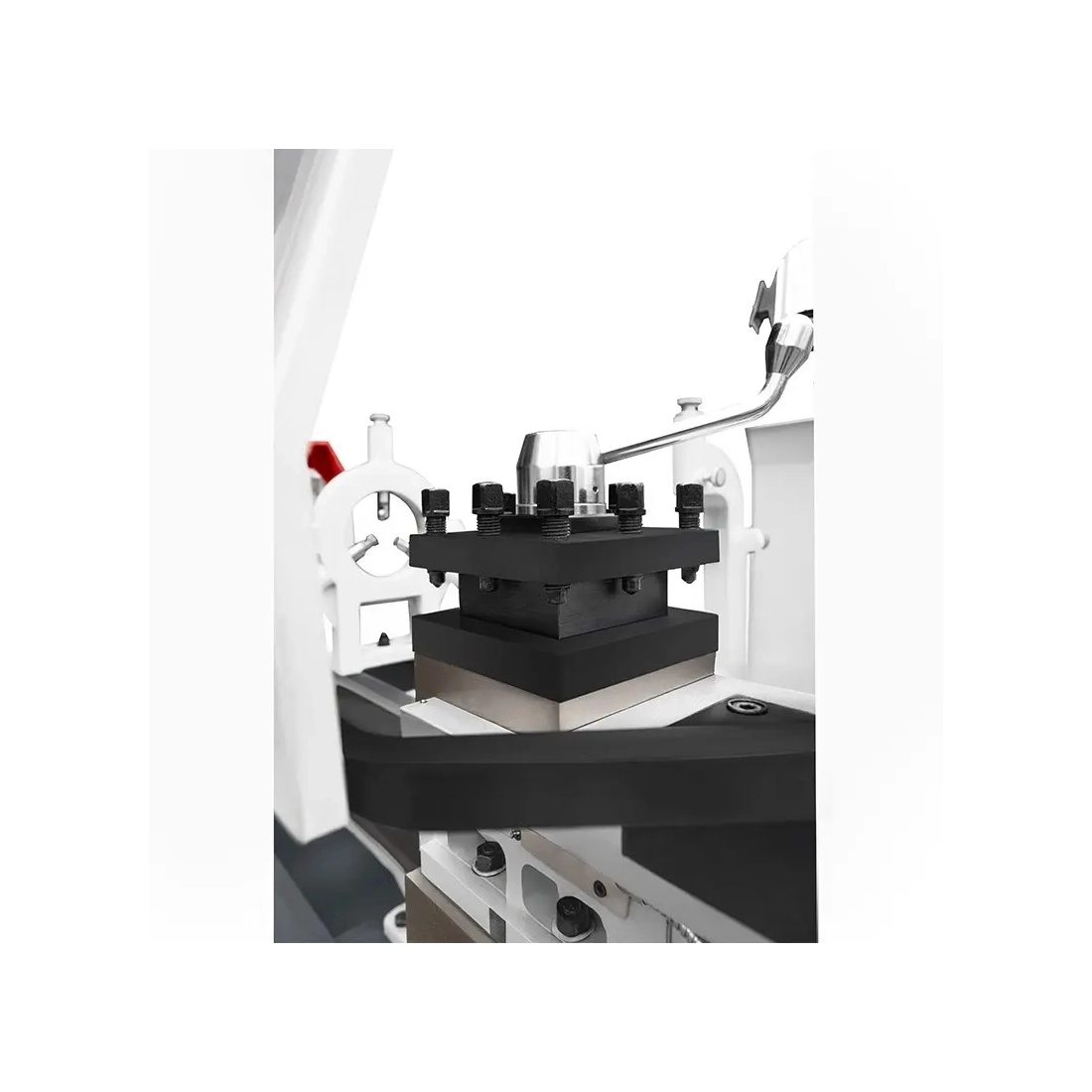

- Cheie pentru universal și portcuțit
- Set de scule pentru operare
- Manual de utilizare în limba poloneză
- Declarație de conformitate CE
Echipare opțională
- Set cuțite de strung 25x25, 9 buc. (cu plăcuță amovibilă)
- Vârf rotativ de precizie MK5
- Dispozitiv pentru rectificarea arborilor și a găurilor PS125
- Ulei emulsionabil, lichid de răcire pentru prelucrare prin așchiere ES-12
- Tip mașină
- Strung universal
- Diametru de strunjire peste batiu
- 800 mm
- Distanta intre varfuri
- 4000 mm
- Alimentare electrică
- 400 V
- Conformitate CE
- Da
- Greutate
- aprox. 5300 kg (±2%)
- Putere motor
- 7,5 kW (S1) / 9 kW (S6)
- Material prelucrat
- Metal (recomandat pentru oțeluri dure)
- Turație ax freză
- 36–1600 rot./min
- Funcții
- Broșare
Filetare DP
Filetare în inci
Filetare metrică
Filetare modulară
Găurire
Lustruire
Strunjire conică
Strunjire exterioară
Strunjire interioară - Tip afișaj
- Digital
- Tip rulmenți fus
- Cu bile
- Diametru de strunjire peste suport
- 560 mm
- Diametru de strunjire în deschiderea podului
- 1000 mm
- Tratament batiu
- Călit
- Lățime batiu
- 400 mm
- Diametru mandrină
- 315 mm (3 bacuri)
400 mm (4 bacuri) - Diametru trecere ax principal
- 105 mm
- Capăt ax principal
- D1-8 CAMLOCK
- Avans longitudinal
- 0,063–2,52 mm/rot.
- Avans transversal
- 0,027–1,07 mm/rot.
- Domeniu filet metric
- 1–14 mm
- Cursă pinolă păpușă mobilă
- 150 mm
- Con pinolă păpușă mobilă
- MK5
- Număr axe afișaj
- 3
- Finisaj batiu
- Rectificat
- Domeniu filet în inci
- 2–28 TPI
- Avans rapid
- Longitudinal: 4,5 m/min
Transversal: 1,9 m/min - Material batiu
- Fontă
- Tip motor
- Asincron
- Număr trepte turație ax principal
- 12
- Cursă sanie superioară
- 140 mm
- Cursă transversală
- 350 mm
- Decalaj păpușă mobilă
- ±15 mm
- Număr filete metrice
- 22
- Număr filete în inci
- 25
- Diametru pinolă păpușă mobilă
- 75 mm
- Tratament roți dințate
- Călite
Rectificate - Direcții avans automat
- Longitudinal
Transversal - Număr filete modulare
- 0,5–7 mm (18 tipuri)
- Număr filete DP
- 24
- Număr avansuri longitudinale
- 65
- Număr avansuri transversale
- 65
- Putere pompă lichid de răcire
- 60 W
- Punte batiu demontabilă
- Da
- Șurub conducător
- Da
- Lungime de strunjire în deschiderea podului
- 225 mm
- Selectare avans
- Sistem central
- Domeniu filet DP
- 4–56 DP
- Bară de avans
- Da
- Diametru placă frontală
- 400 mm
- Iluminare de lucru
- Da
- Tip rigle de măsurare
- Optice
- Putere motor avans rapid
- 250 W
- Indicator de filetare
- Da
- Tip mandrină
- Autocentrare (3 fălci)
Independentă (4 fălci) - Dimensiuni sculă
- 25 × 25 mm
- Axe afișaj
- Longitudinală
Sanie superioară
Transversală - Înălțime
- aprox. 1800 mm
- Lățime
- aprox. 1150 mm
- Lungime
- aprox. 5700 mm
4000
CJ6280YCx4000
Strung universal pentru metal CORMAK Goliat 800 × 4000
Evaluare:
(0)
CK.2624 | MPN: CJ6280YCx4000
Strungul universal pentru metal CORMAK GOLIAT 800 × 4000 mm are un batiu solid din fontă, cutie de viteze în 12 trepte, motor cu inducție de 7,5 kW / 400 V și alezaj al arborelui de 105 mm, fiind recomandat pentru strunjirea oțelurilor dure și prelucrare mecanică.
Conceput pentru producția industrială a pieselor de mari dimensiuni, permite strunjirea suprafețelor interioare și exterioare, strunjirea conurilor, filetare metrică și în țoli, găurire și broșare, în producție de serie și serie medie.
