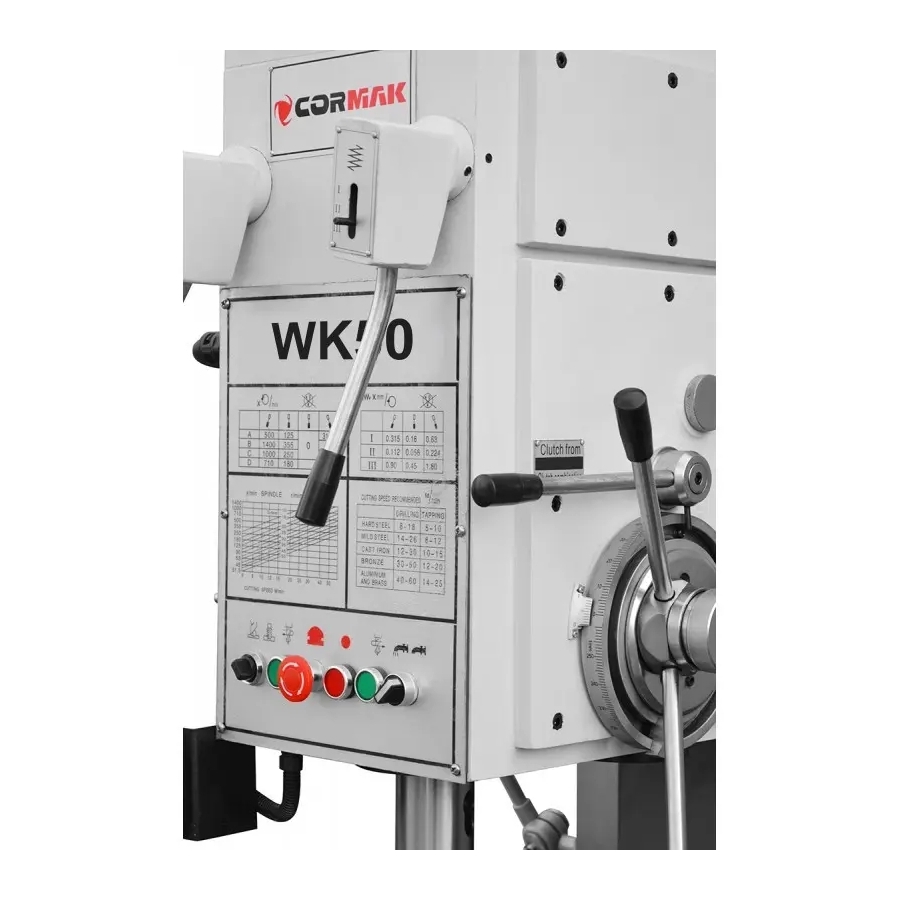

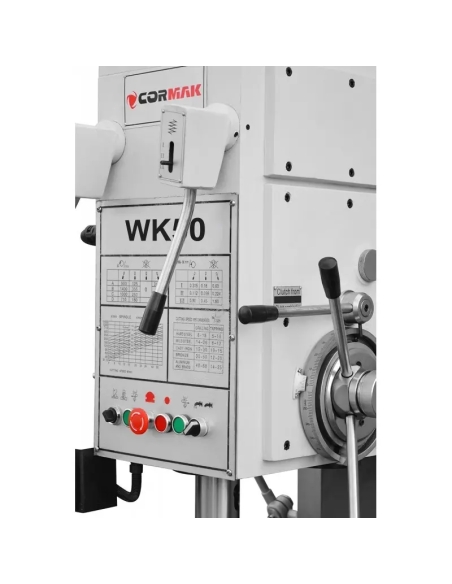

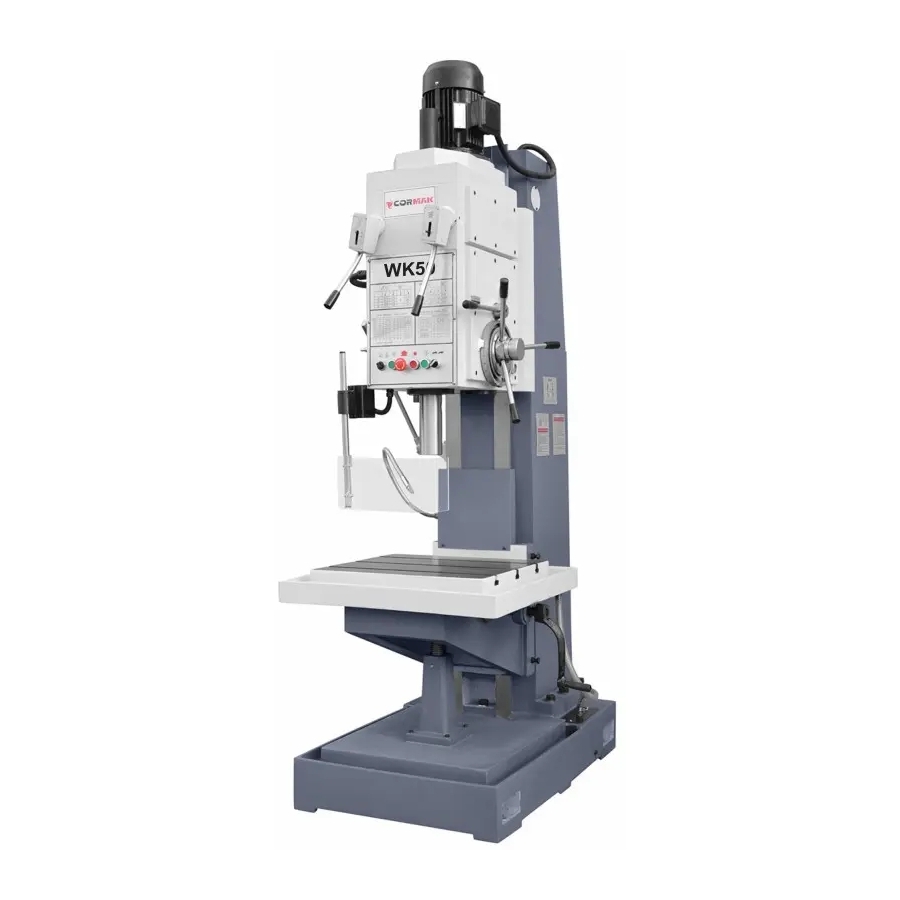

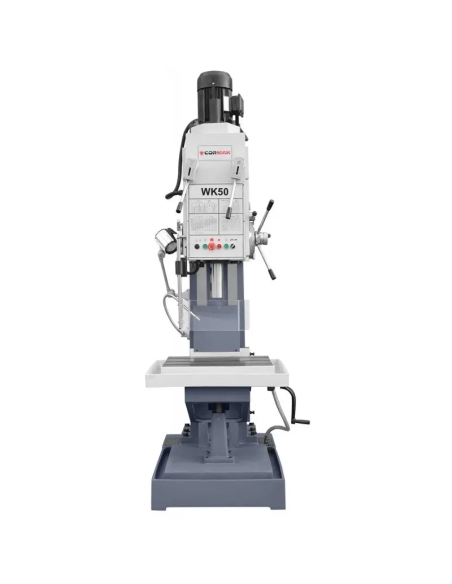

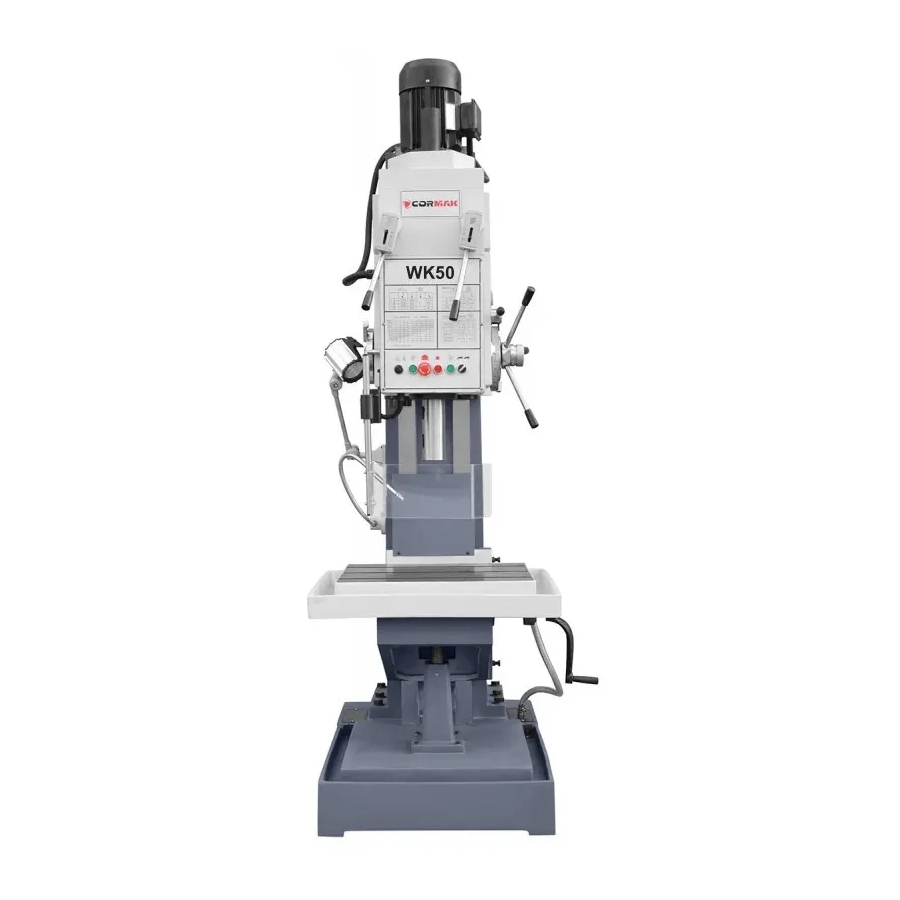

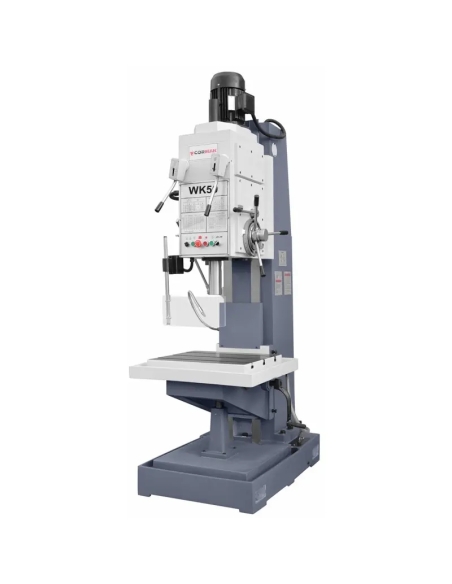

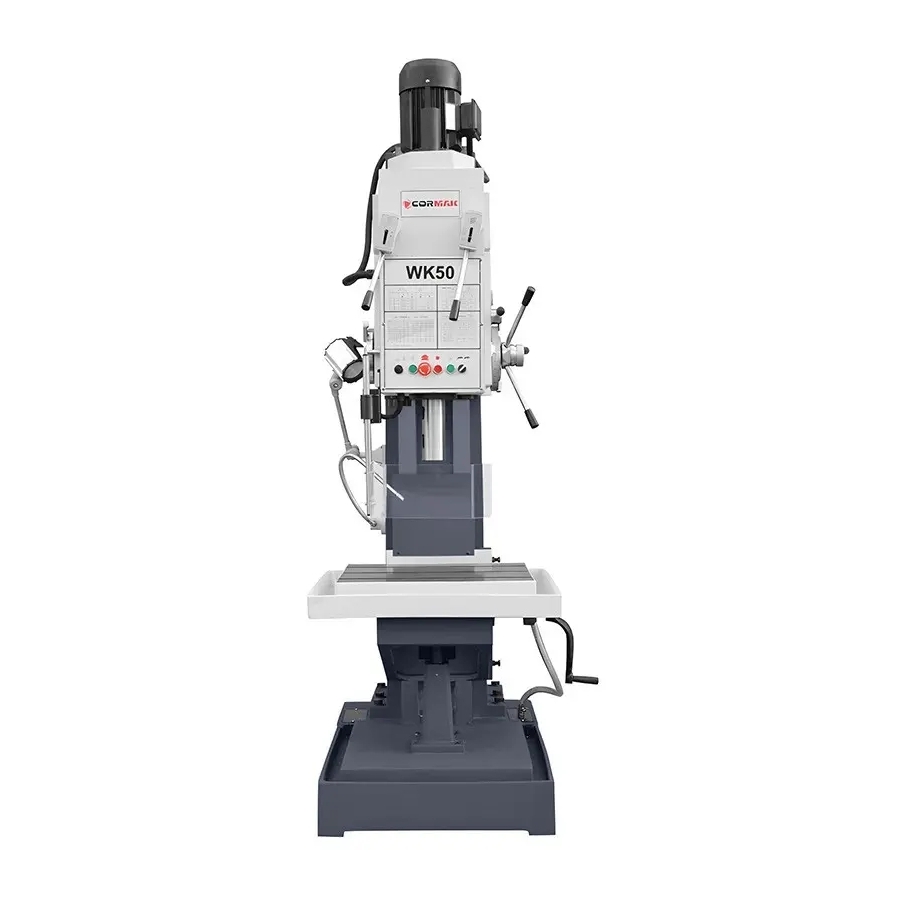

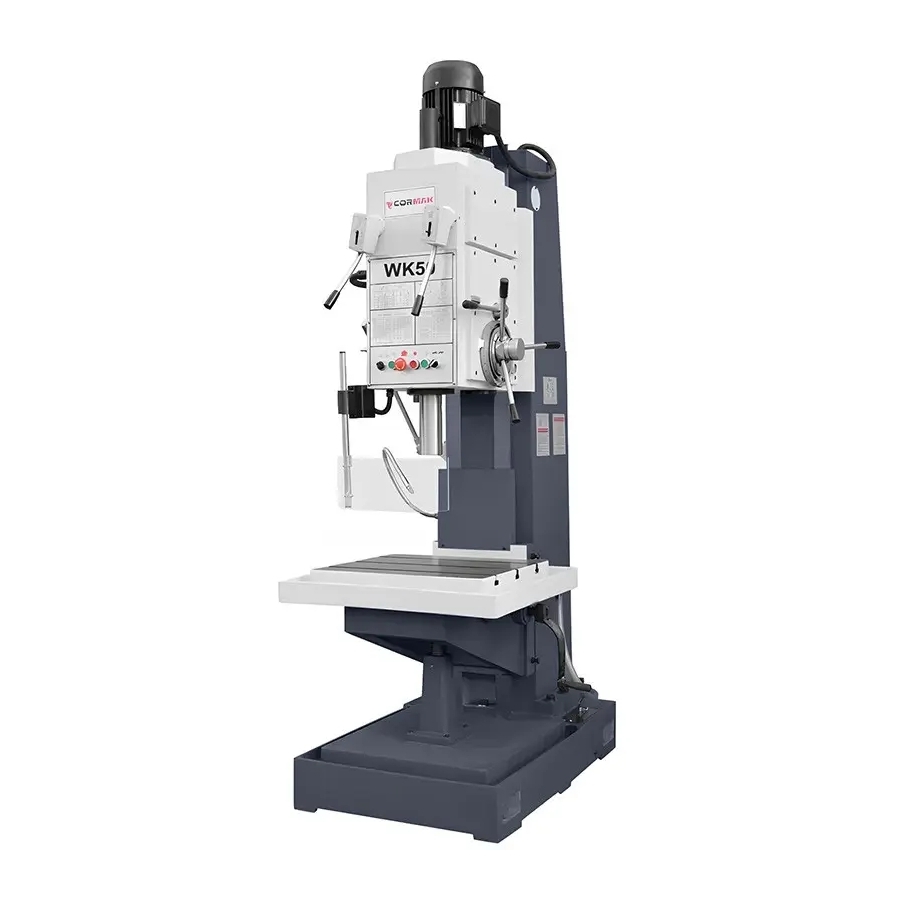

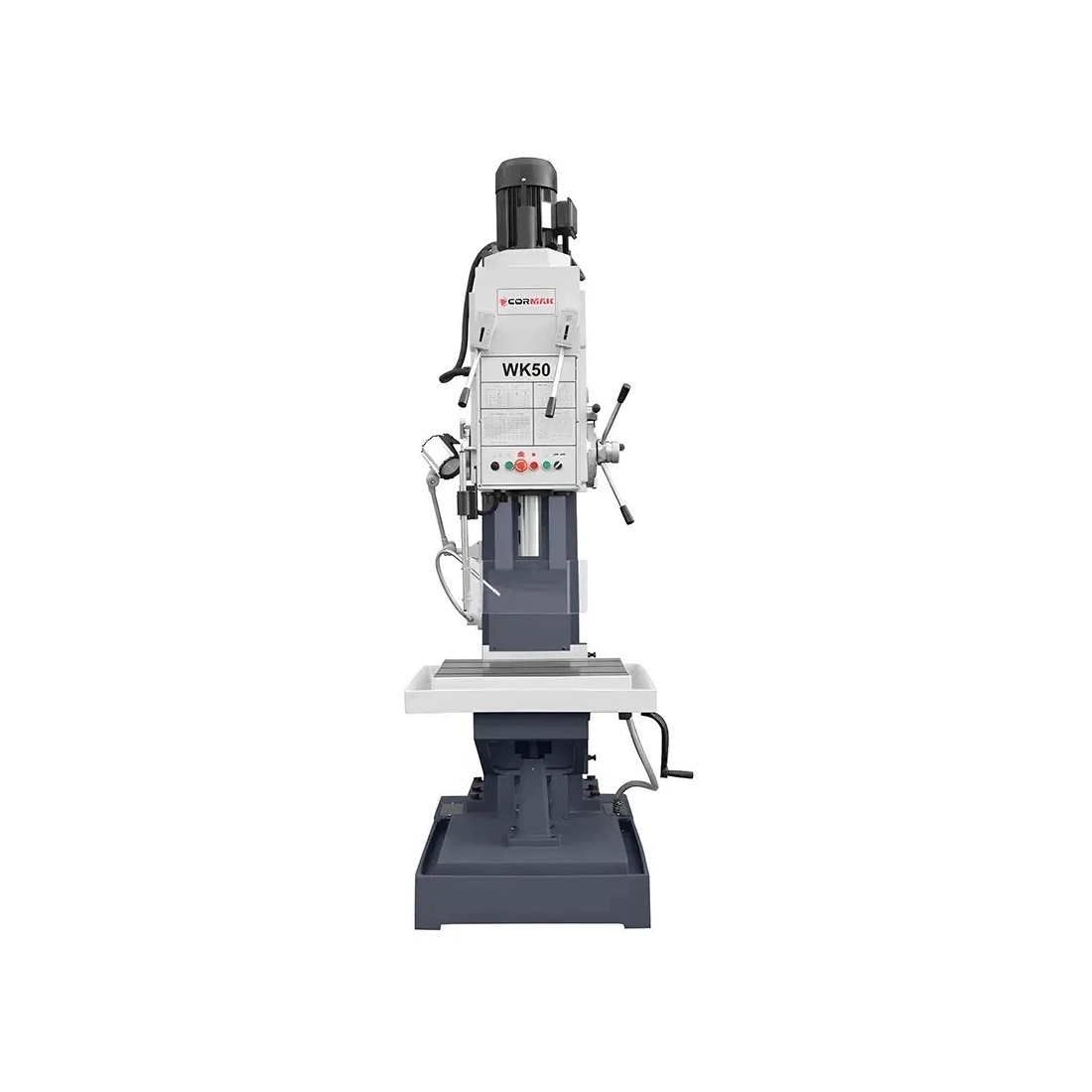

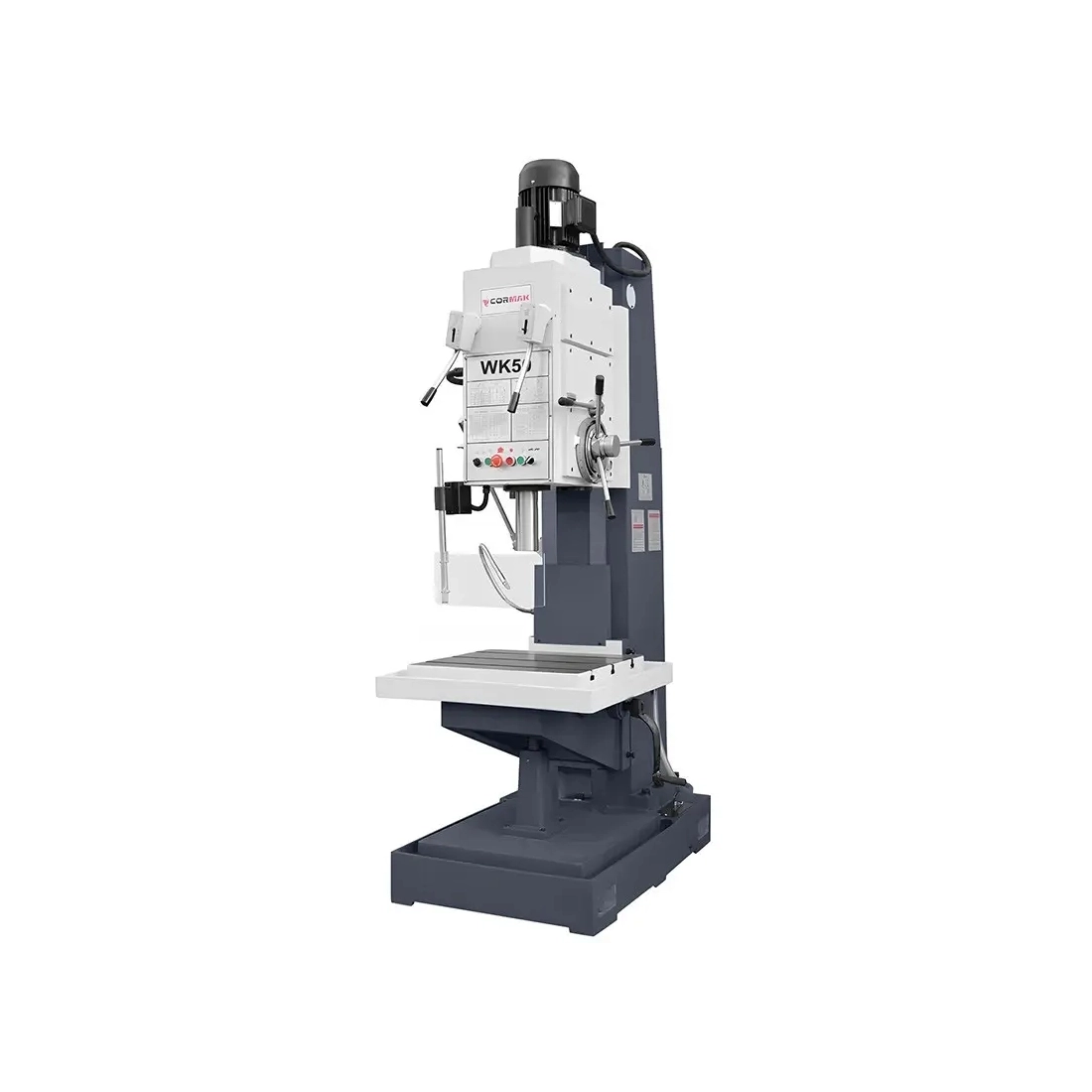

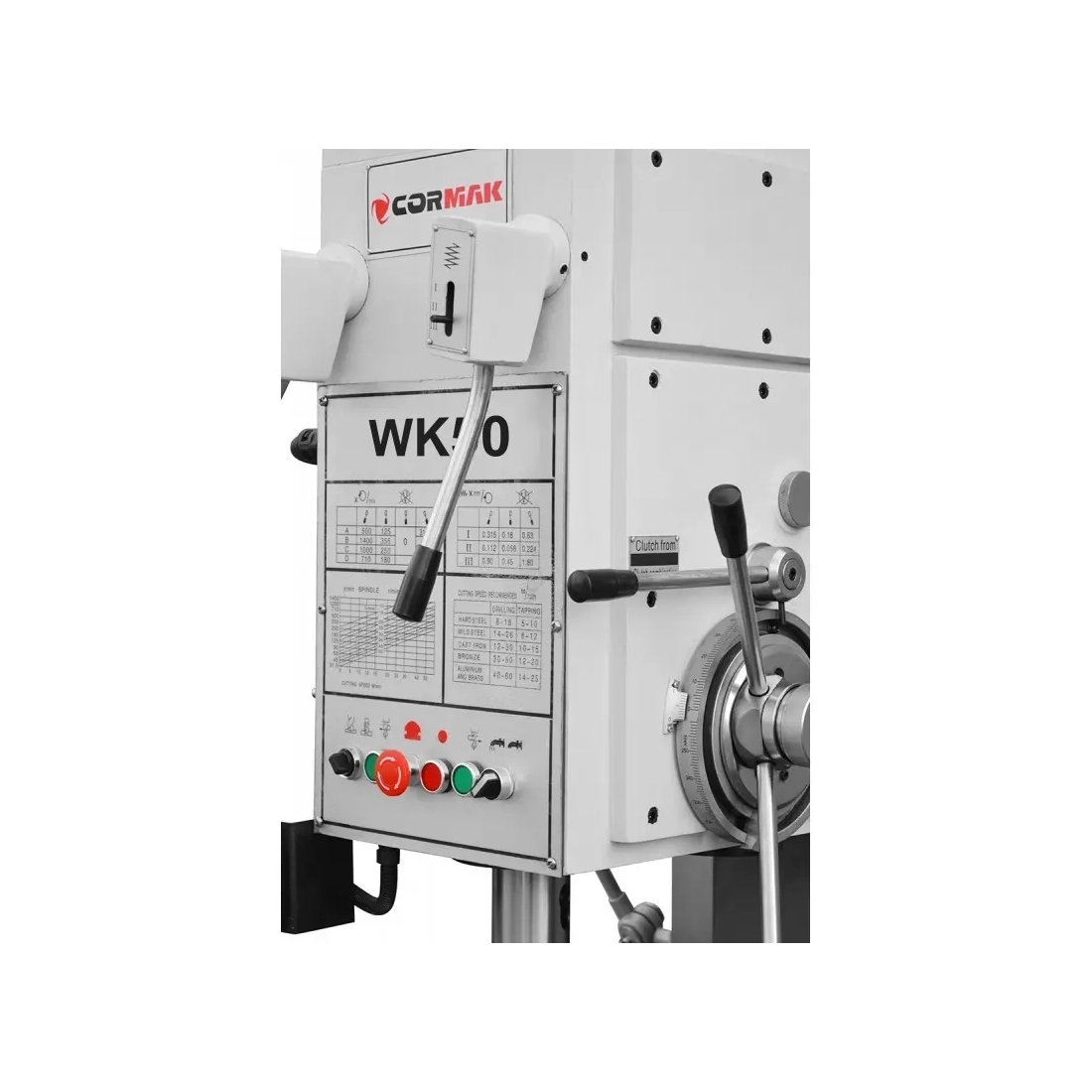

Mașină de găurit cu coloană CORMAK WK50
Mașina de găurit cu coloană CORMAK WK50 este o mașină verticală industrială de mare productivitate, cu funcție de filetare, destinată lucrărilor intensive de găurire, alezare, lărgire, teșire/adâncire, mărirea găurilor și filetare în metal. Datorită construcției rigide a coloanei cu secțiune dreptunghiulară, forței mari de avans și gamei largi de turații și cupluri, mașina industrială WK50 se potrivește atât pentru producție unitară, cât și de serie, asigurând repetabilitatea și precizia prelucrării.
Principalele avantaje ale mașinii
- Diametru mare de găurire: până la 50 mm în oțel, permițând prelucrarea găurilor cu secțiuni mari, inclusiv în fontă până la 55 mm.
- Funcție de filetare: permite operații de filetare datorită rotației reversibile și cuplului ridicat al arborelui.

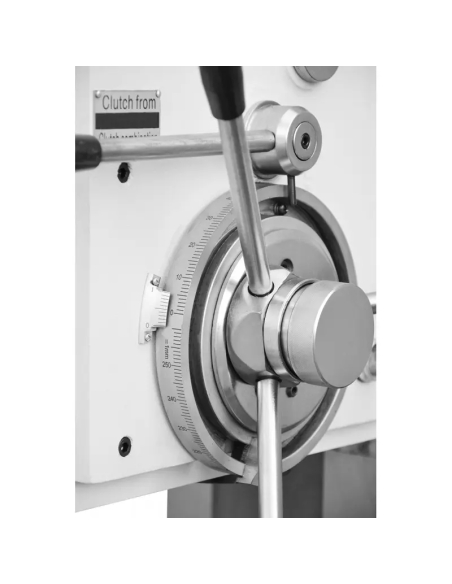

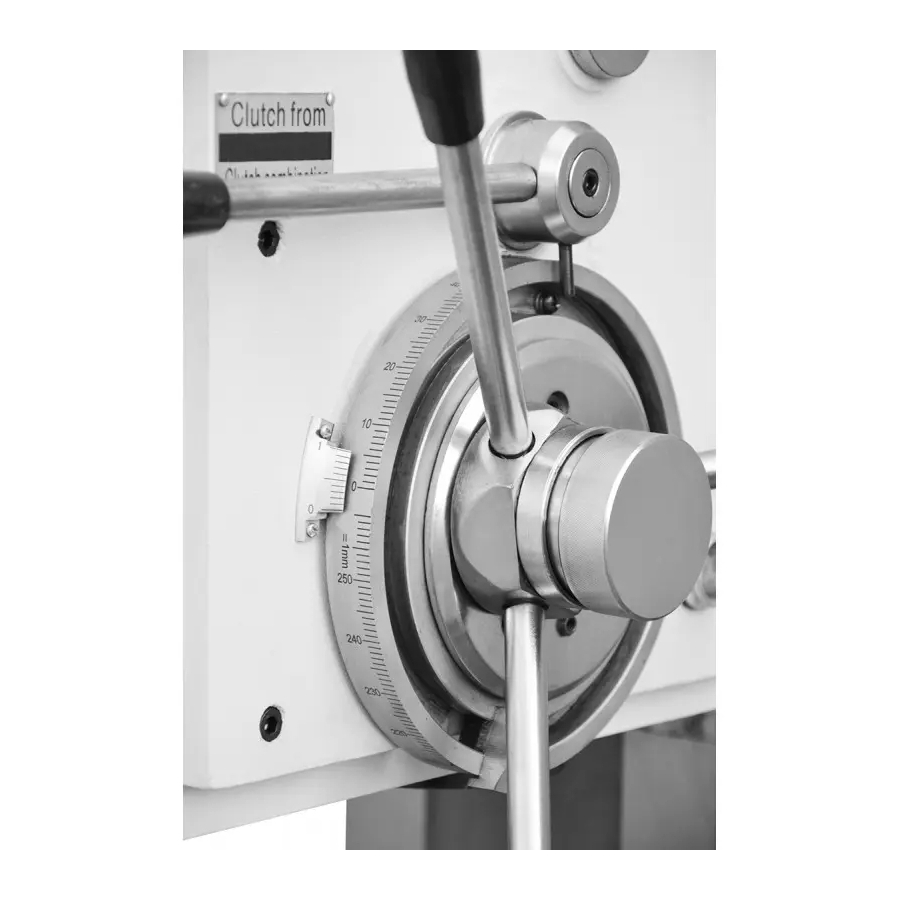

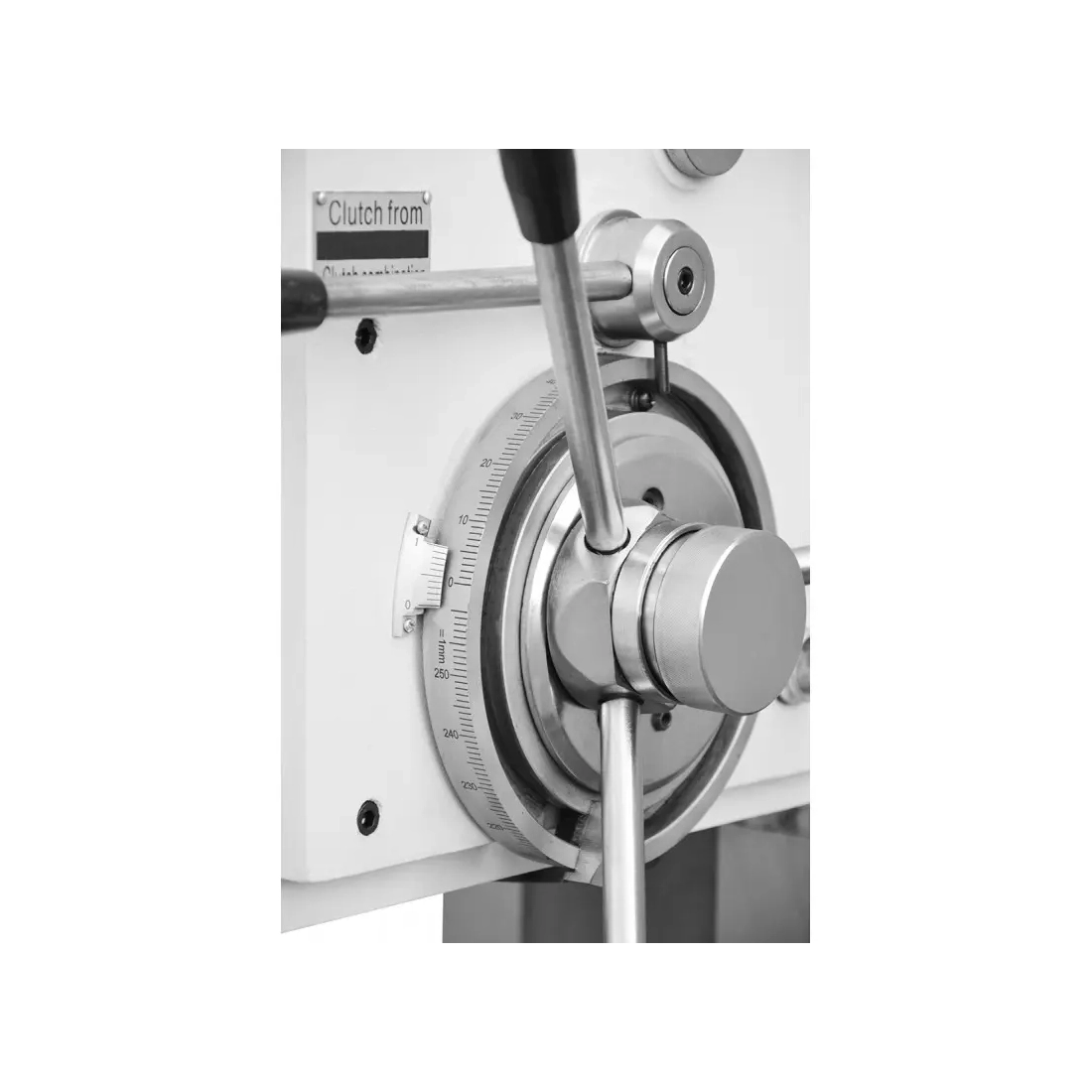

- Ghidare precisă a arborelui: cursa de 250 mm și nu mai puțin de 9 trepte de avans (de la 0,056 la 1,80 mm/rot) permit adaptarea parametrilor la operație și material.
- Cuplu ridicat al arborelui: 35 kgm, pentru găurire și filetare eficientă inclusiv în materiale cu rezistență mare.
- Coloană rigidă dreptunghiulară: oferă stabilitate ridicată a ansamblului de acționare și rezistență la deformări dinamice.
- Sistem de răcire: pompa de lichid de răcire cu debit de 12 l/min asigură condiții termice adecvate în zona de așchiere.
- Operare și întreținere: proiectată pentru ergonomie și fiabilitate în exploatare îndelungată.
Construcție și tehnologie
Mașina de găurit cu coloană CORMAK WK50 se bazează pe o construcție cu rigiditate mare, cu cap de găurire vertical deplasat manual pe o cursă de 200 mm. Batiul solid și sistemul de ghidaje permit poziționarea precisă a sculelor și a pieselor. Datorită transmisiei arborelui în 12 trepte (de la 31,5 la 1400 rot/min), mașina oferă o plajă largă de turații, permițând alegerea parametrilor optimi de așchiere pentru fiecare material. Masa de lucru de 710 × 490 mm facilitează fixarea pieselor mari sau cu forme neregulate.
Precizie și productivitate
Cuplul mare și posibilitatea reglării precise a avansurilor arborelui asigură repetabilitate în sarcini tehnologice de serie. Mașina de găurit cu avans automat CORMAK WK50 permite găurirea și filetarea automatizată, reducând erorile rezultate din operarea manuală. Sistemul de răcire și iluminarea zonei de lucru sporesc confortul și siguranța operatorului, mai ales la lucrări de precizie și producție cu sarcini multiple.
Aplicații
Mașinile de găurit cu coloană, precum CORMAK WK50, sunt utilizate în:
- unități industriale care produc componente pentru mașini și construcții metalice;
- ateliere de reparații și secții de sculărie;
- producție de serie mică și medie;
- departamente de mentenanță și instruire profesională.
Echipare standard
- Sistem de răcire: pompă 12 l/min.
- Iluminare de lucru.
- Masă de lucru: 710 × 490 mm.
- Mandrină: 1–13 mm.
- Bucșe reductoare Morse: 2 buc. [pentru MK5].
Date tehnice
| Diametru maxim de găurire | 50 mm (55 mm în fontă HB=220) |

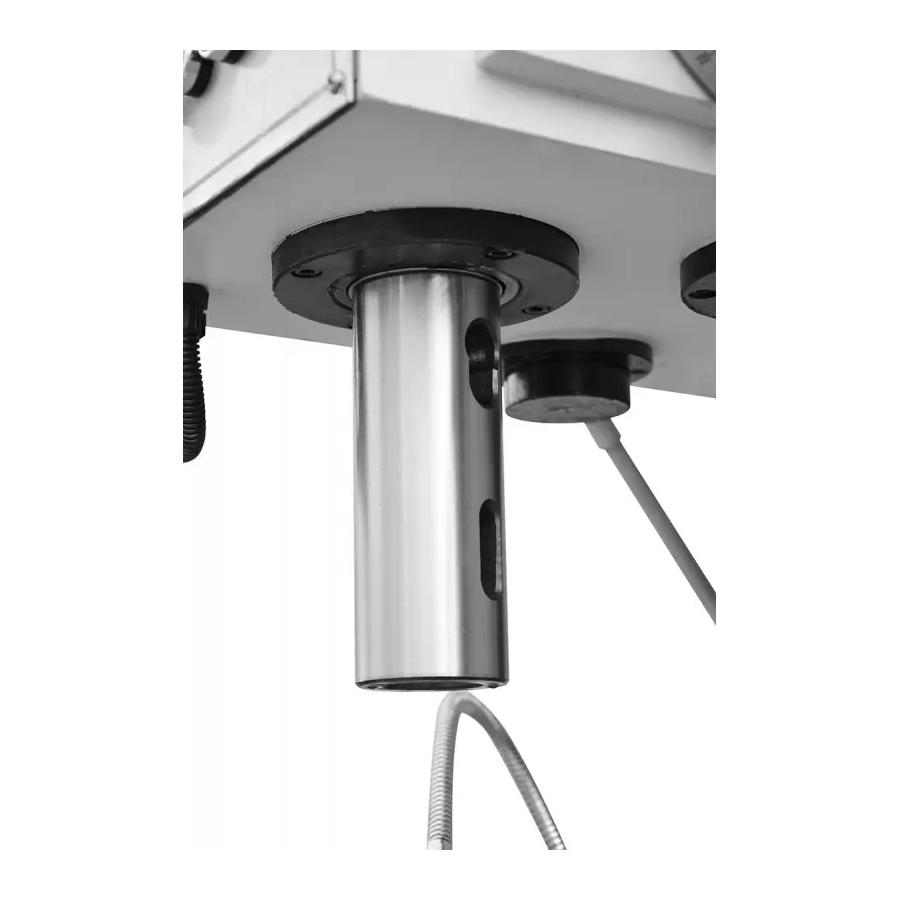

| Conul arborelui | MK5 |

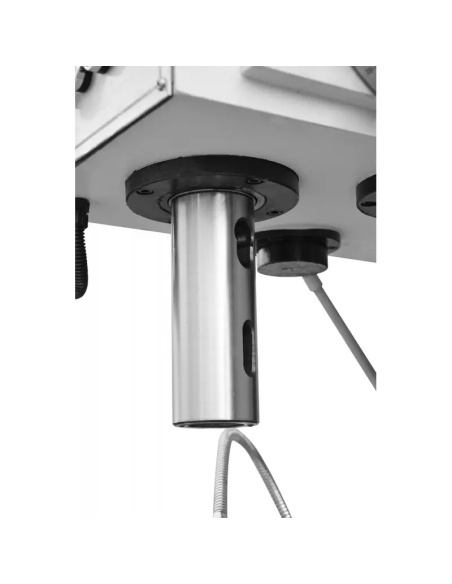

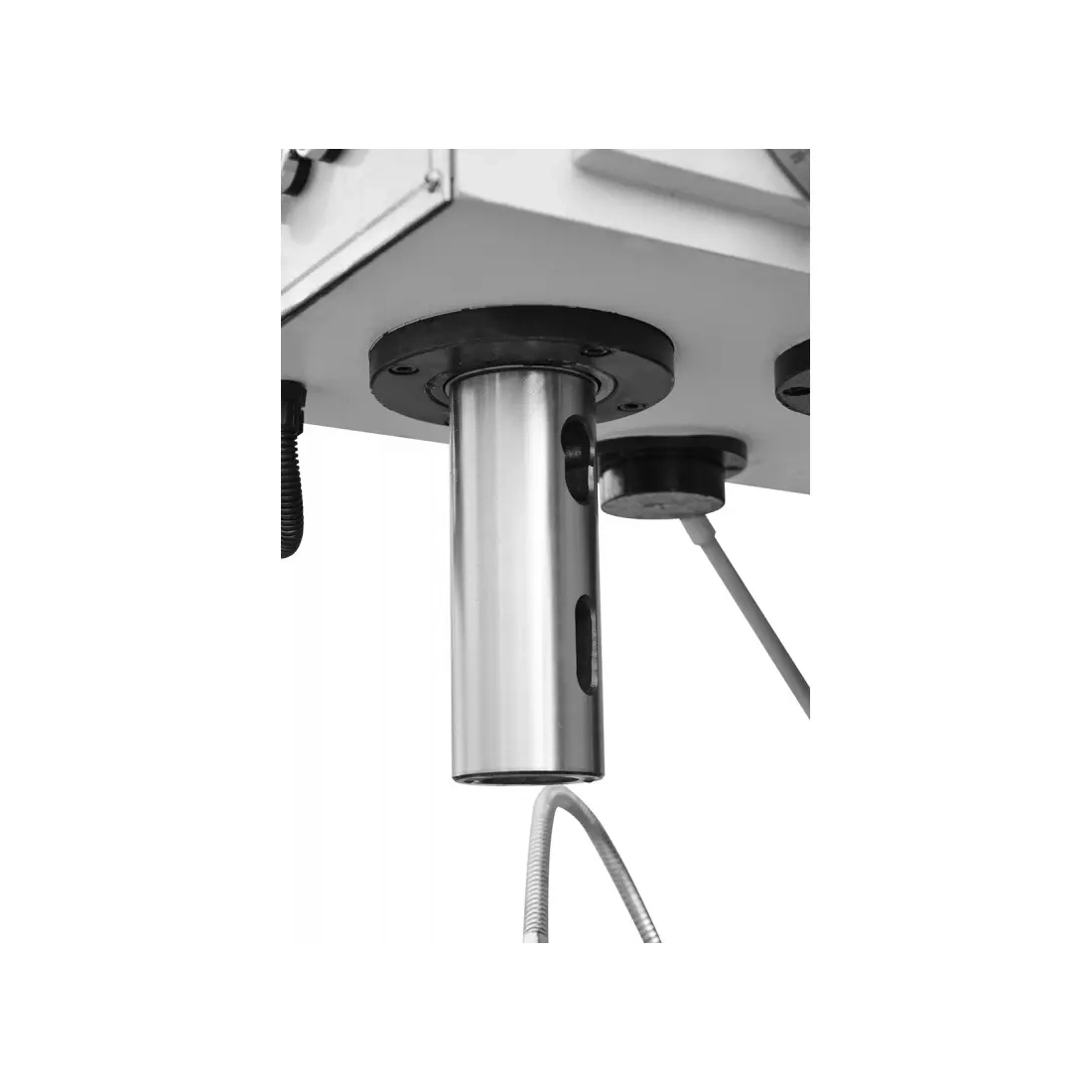

| Cursa arborelui | 250 mm |
| Deplasare cap de găurire (manual) | 200 mm |
| Forța maximă de avans | 1600 kg |
| Cuplu maxim al arborelui | 35 kgm |
| Distanța arbore – coloană | 335 mm |
| Număr de turații ale arborelui | 12 |
| Interval turații arbore | 31,5 – 1400 rot/min |
| Avansuri arbore | 0,056 – 1,80 mm/rot (9 valori) |
| Dimensiune masă de lucru | 710 × 490 mm |
| Distanța arbore – masă | 550 mm |
| Puterea motorului principal | 3 kW |
| Debit pompă lichid de răcire | 12 l/min |
| Dimensiuni totale | 1300 × 1200 × 2530 mm |
| Greutate | 1350 kg |
