Masini de ascutit scule

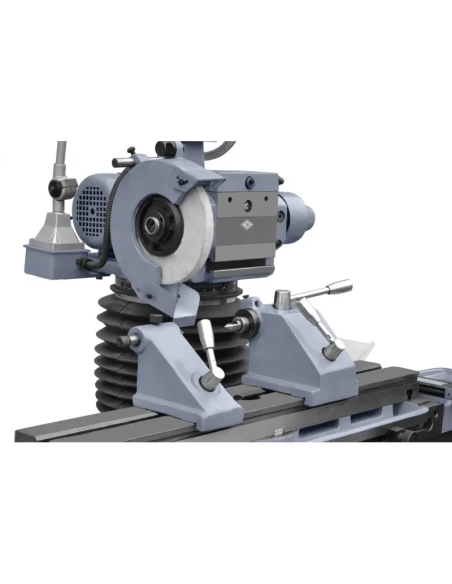

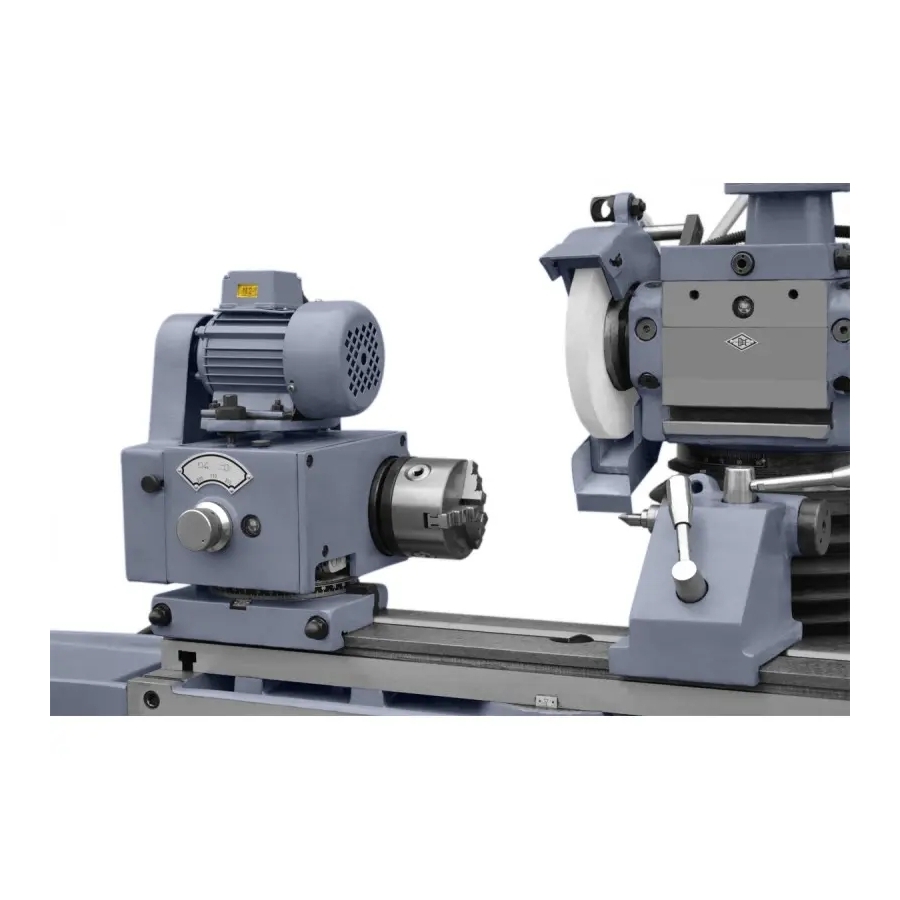

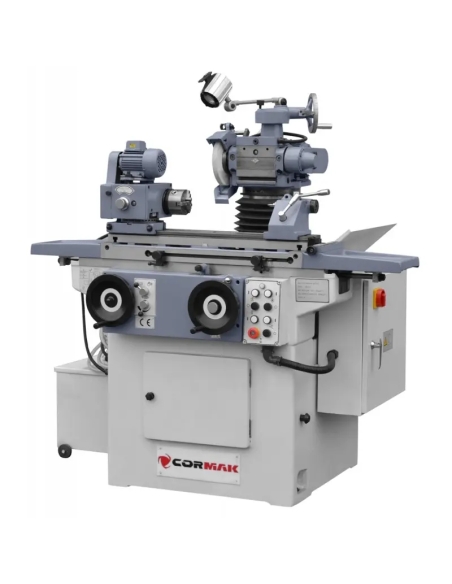

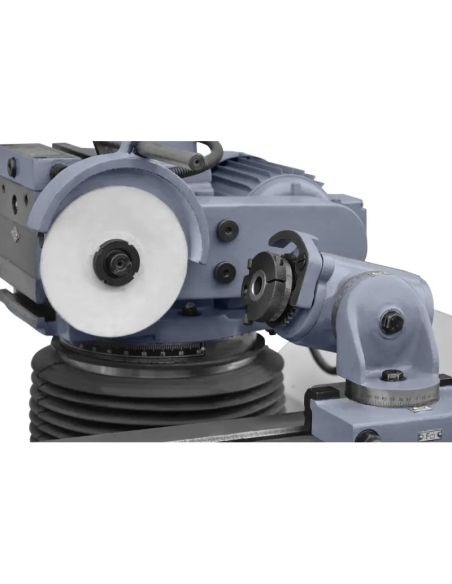

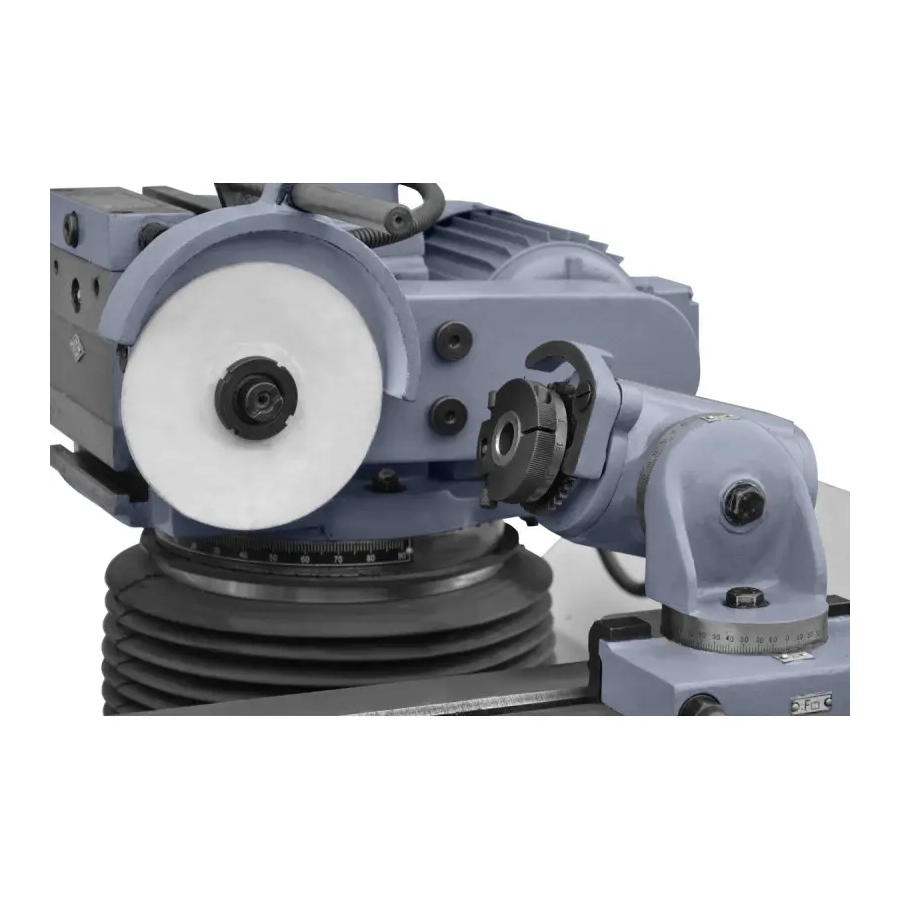

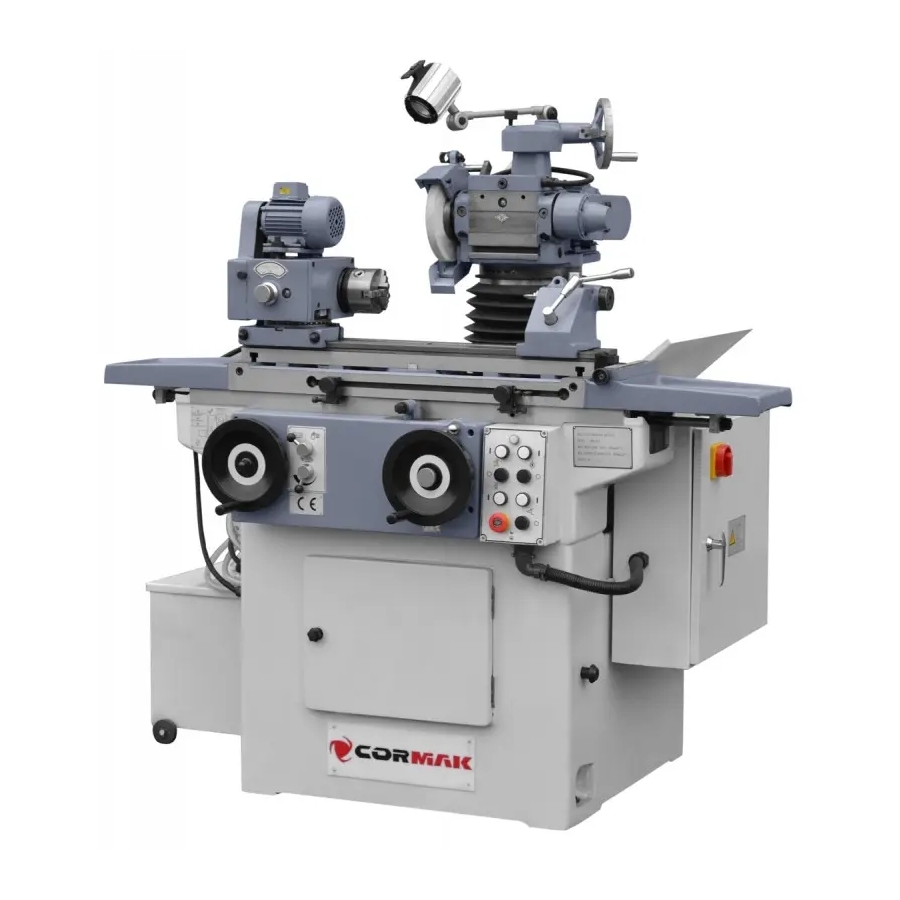

Mașină de rectificat scule CORMAK USM5000
Parametri tehnici
| Diametrul maxim al piesei | Ø200 mm |
| Lungimea maximă a piesei | 500 mm |
| Dimensiuni de rectificare exterioară | Ø5 - 50 x 400 mm |
| Dimensiuni de rectificare interioară | Ø10-50 x 75 mm |
| Dimensiuni pentru rectificarea sculelor | 200 x 500 mm |
| Dimensiuni de rectificare plană | 100 x 50 mm |
| Greutatea piesei prelucrate | 10 kg |
| Conul capului de lucru | MK2 |
| Turația arborelui principal (cap de lucru) | 110 / 200 / 300 rot/min |
| Domeniu de înclinare al capului de lucru | ±90° |
| Diametru de prindere | 100 mm |
| Deplasare verticală a capului (manual) | 200 mm |
| Deplasare transversală a capului (manual) | 200 mm |
| Diviziunea scalei de reglaj pe înălțime | 0,01 mm |
| Reglaj pe înălțime per rotație a rotiței | 1 mm |
| Gradare avans transversal fin/grosier | 0,0002 / 0,0005 mm |
| Gradare transversală pentru fiecare rotație a rotiței | 1 / 4 mm |
| Domeniu de înclinare (în plan orizontal) al arborelui de rectificare | ±90° |
| Viteza arborelui de rectificare | 2950 rot/min |

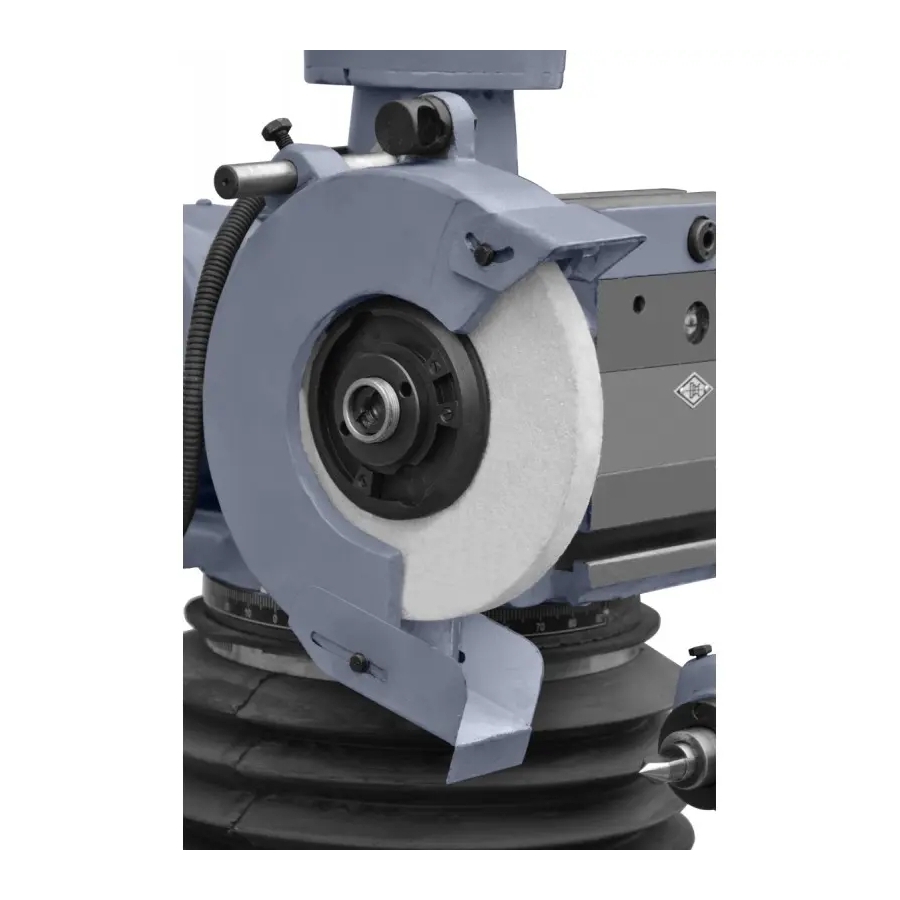

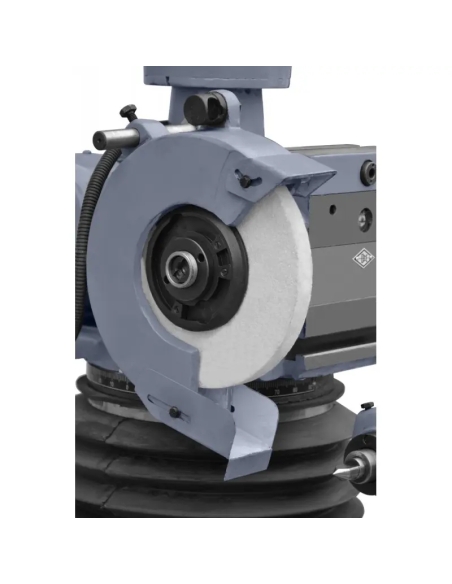

| Dimensiuni maxime ale pietrei abrazive (diametru disc x lățime x diametru alezaj) | Ø200 x 20 x Ø75 mm |

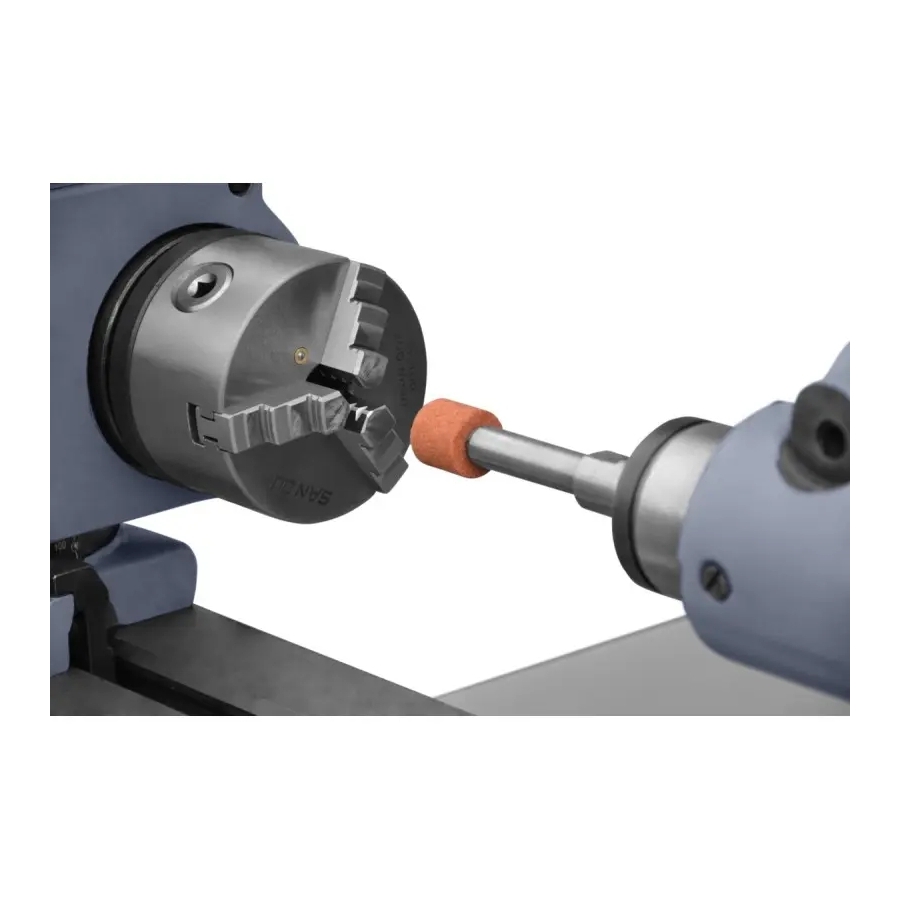

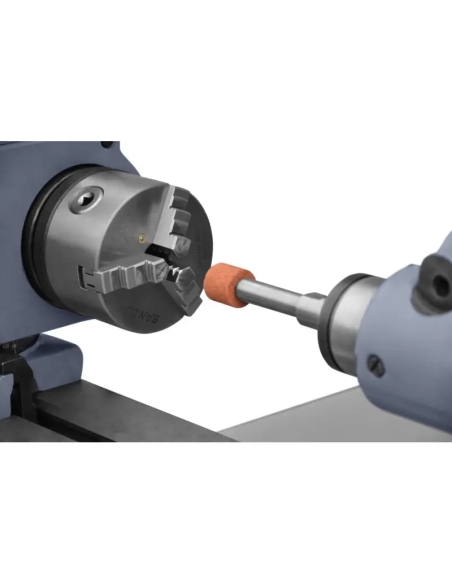

| Viteza arborelui intern de rectificare | 16000 rot/min |
| Adâncimea de rectificare | Ø25 x 20 x Ø6 mm / Ø10 x 10 x Ø3 mm |
| Deplasarea longitudinală maximă a mesei | 480 mm |
| Viteza de avans longitudinal al mesei (hidraulic) | 0,1-6 m/min |

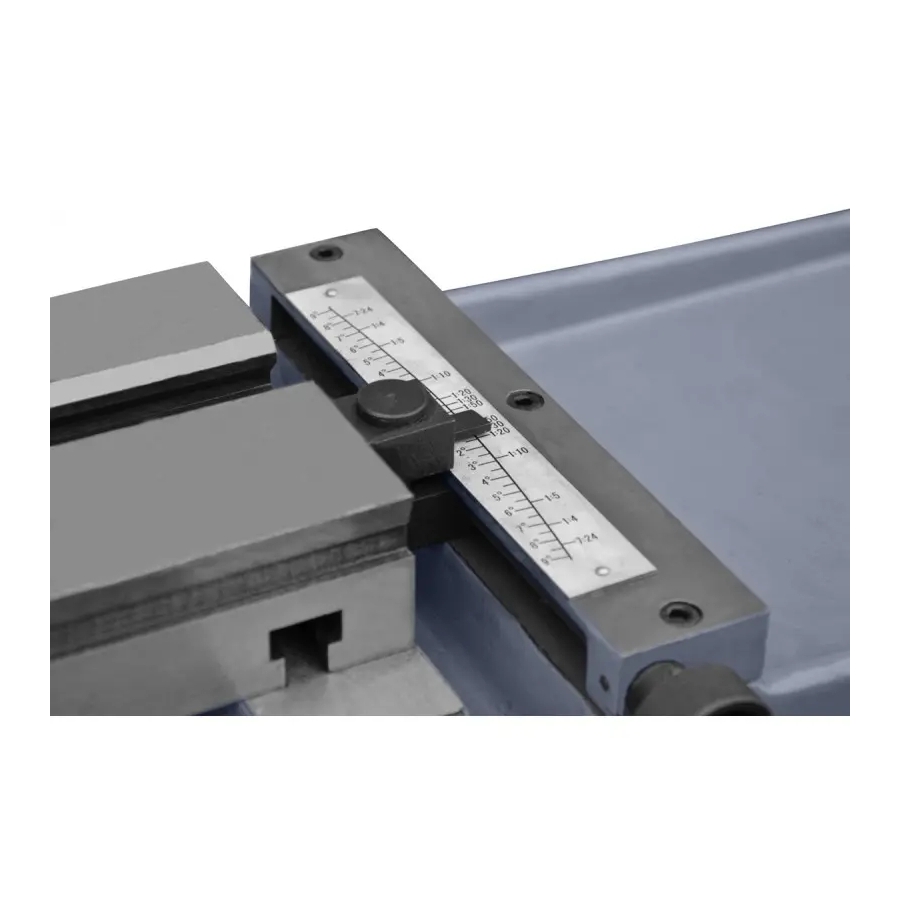

| Domeniu de înclinare a mesei | +45° - -30° |
| Conul păpușii mobile | MK2 |
| Deplasarea manșonului | 14 mm |
| Puterea totală a motorului | 2,525 kW |
| Puterea discurilor de rectificare | 1,1 kW |
| Dimensiuni totale | 1520 x 1142 x 1338 mm |
| Greutate | 1350 kg |

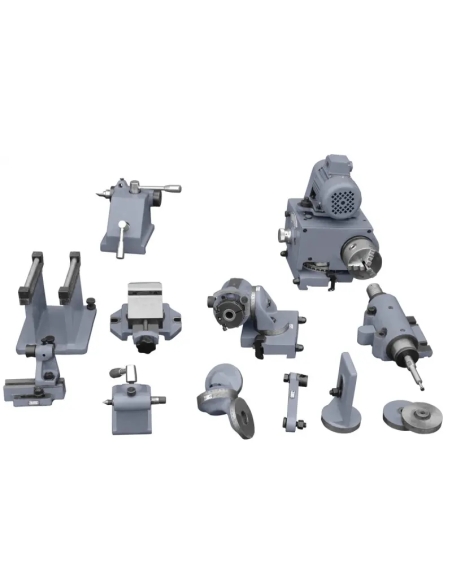

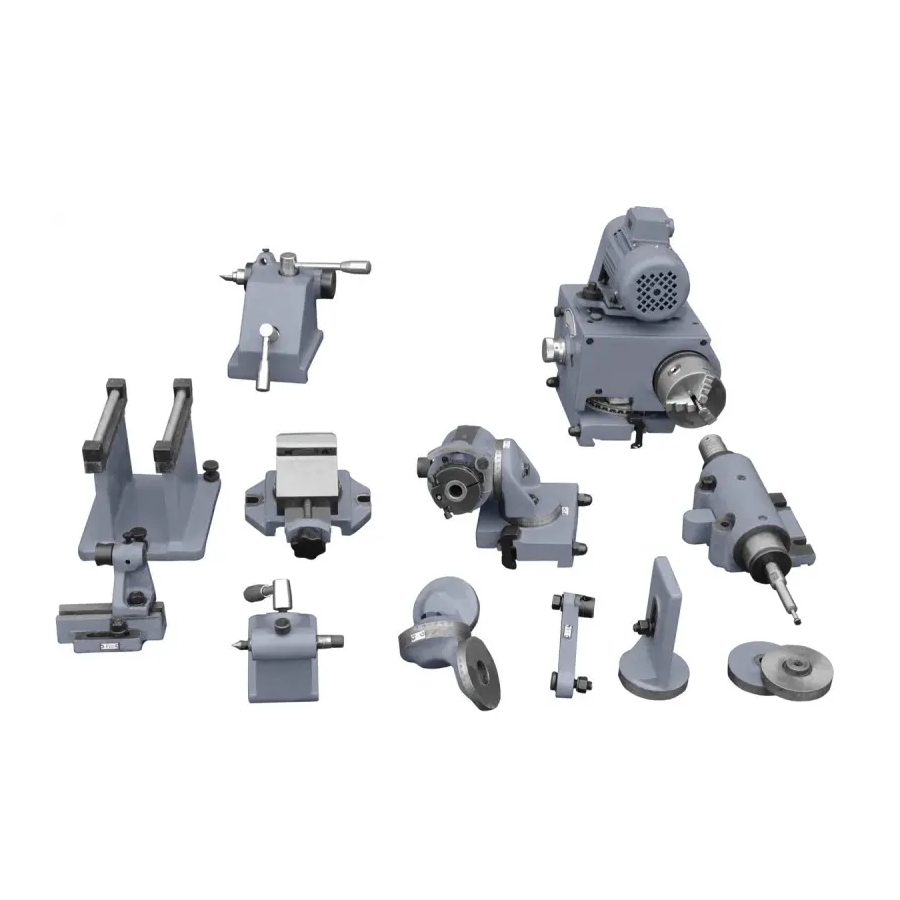

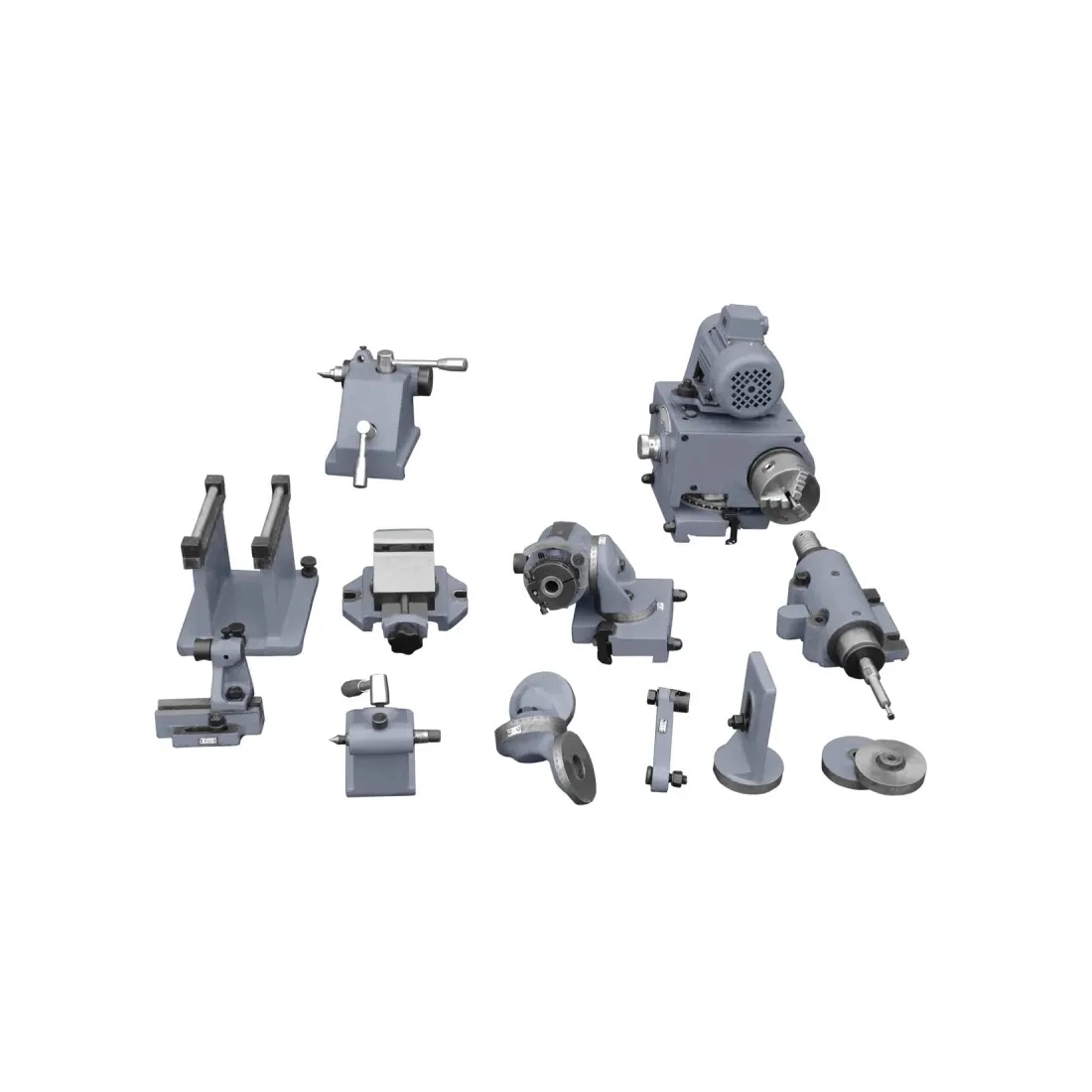

Echipare
- Sistem de răcire
- Cap divizor MT 4
- 4 discuri abrazive

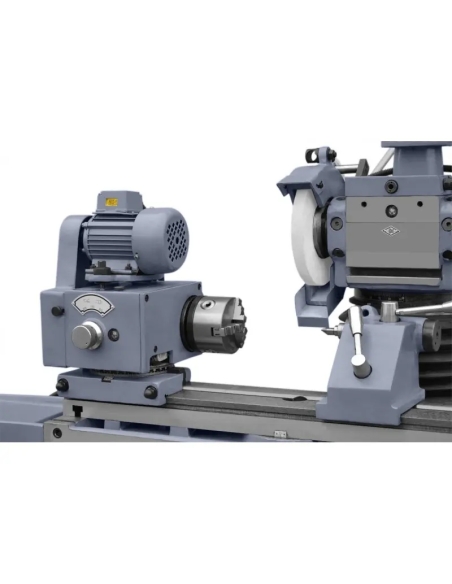

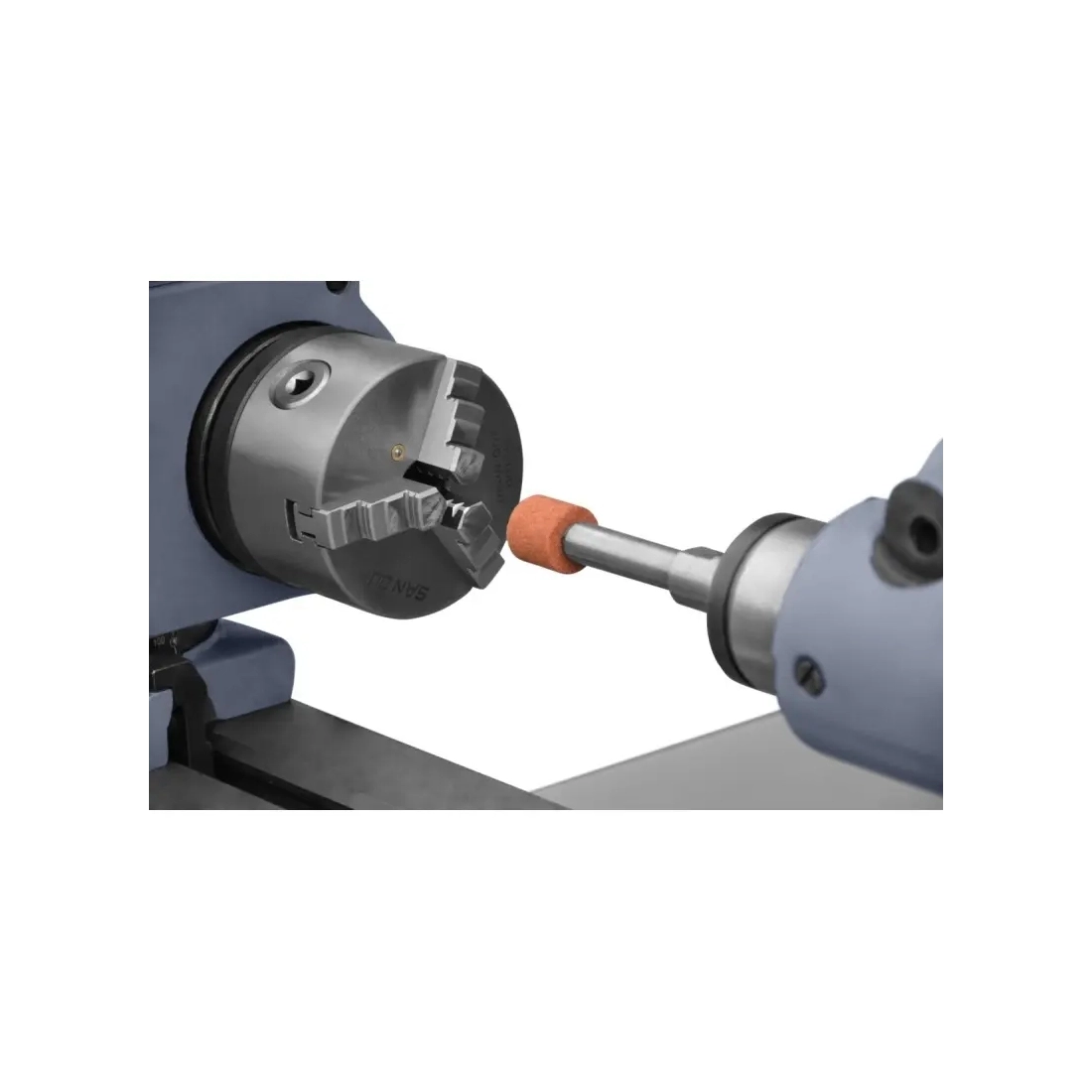

- Mandrină cu 3 bacuri Ø 100 mm

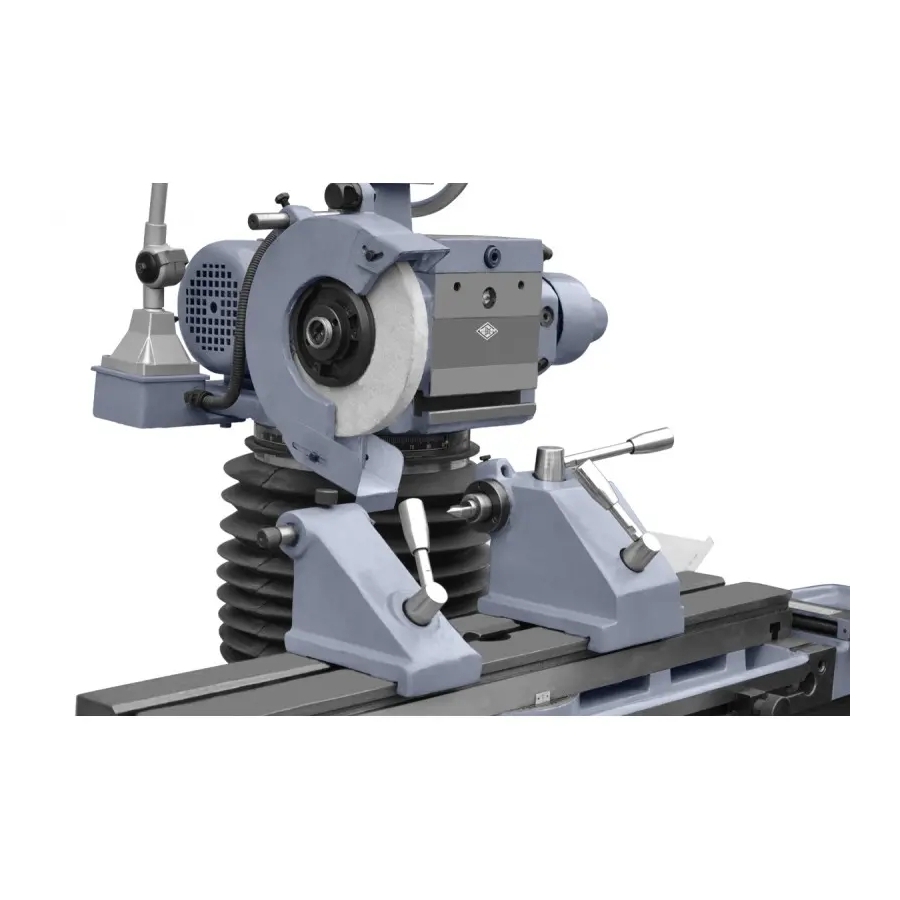

- Păpușă mobilă stângă, păpușă mobilă dreaptă MT 2
- Vârf pentru dorn de strung
- Vârfuri pentru dornuri de strung
- Stație de egalizare
- Prelungitor de arbore

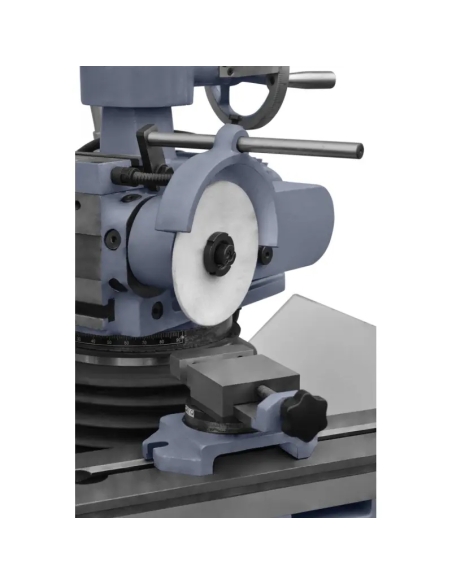

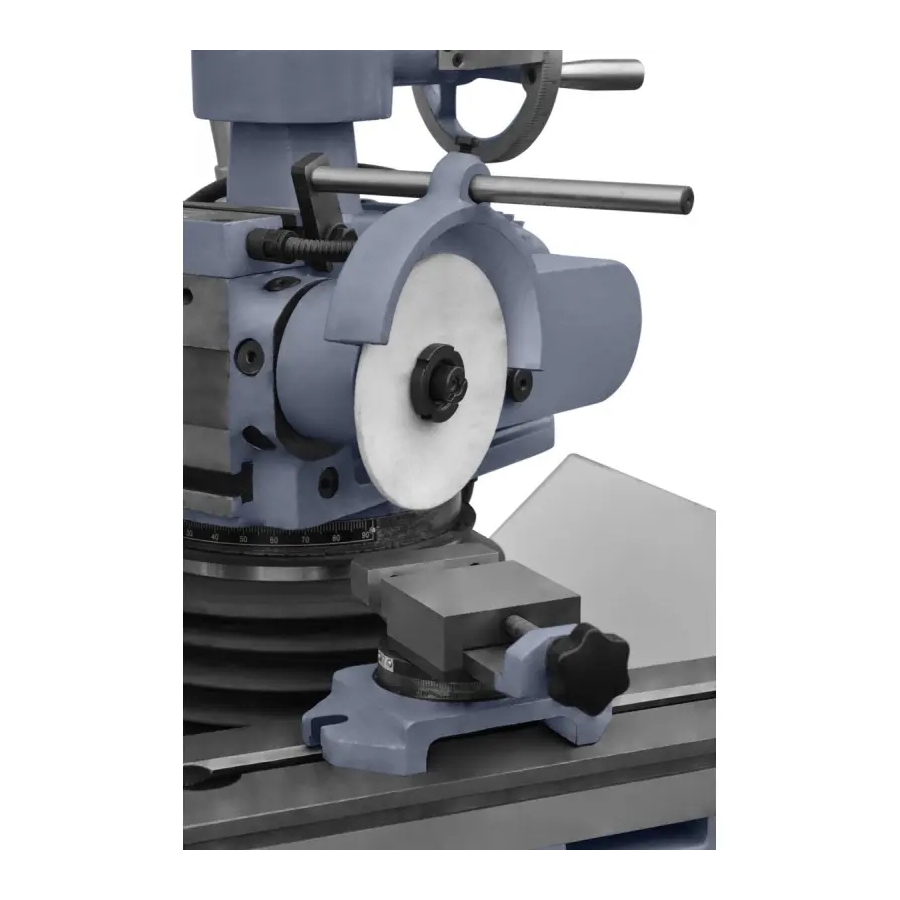

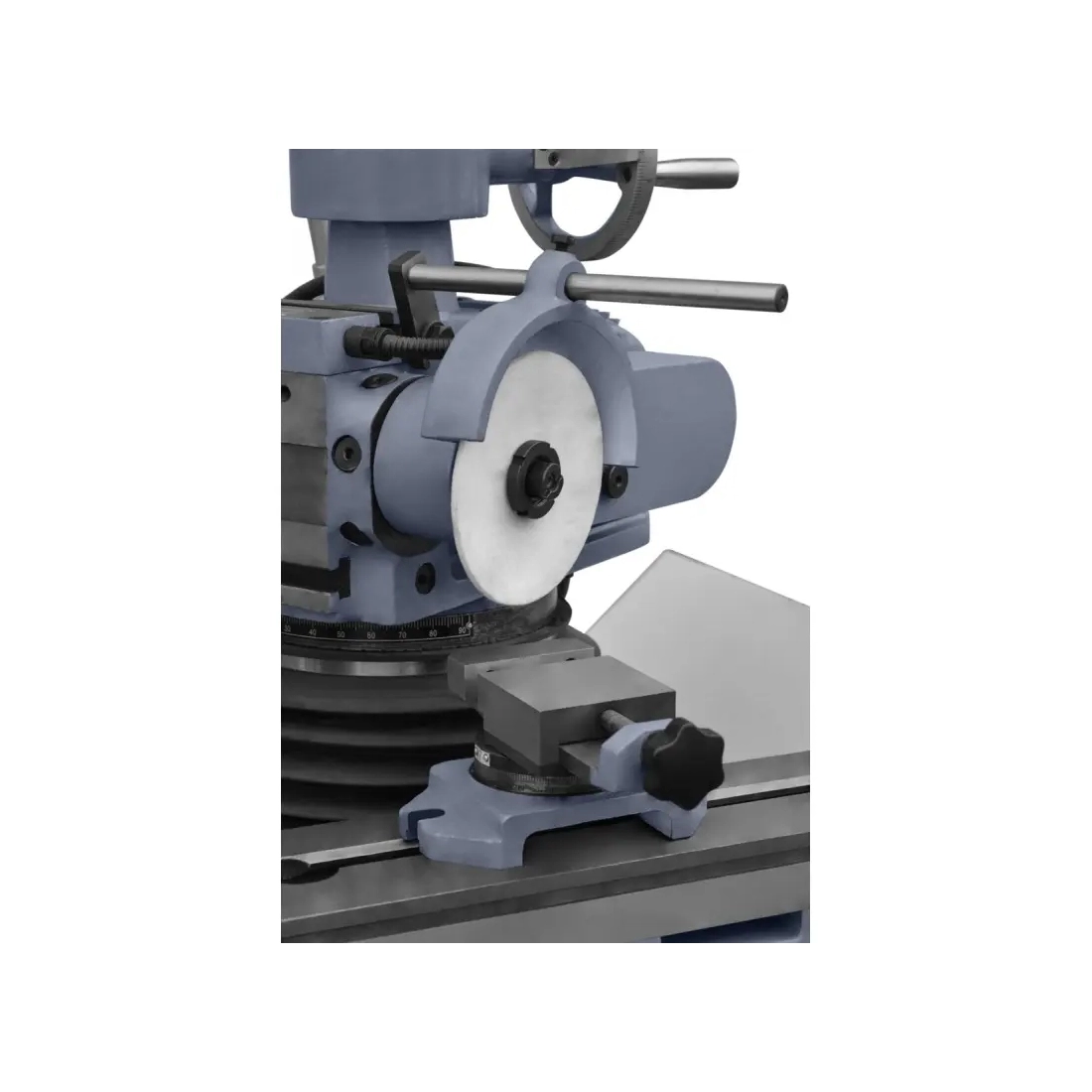

- Menghină pentru rectificare plană
- 5 antrenori
- Apărători anti-stropire

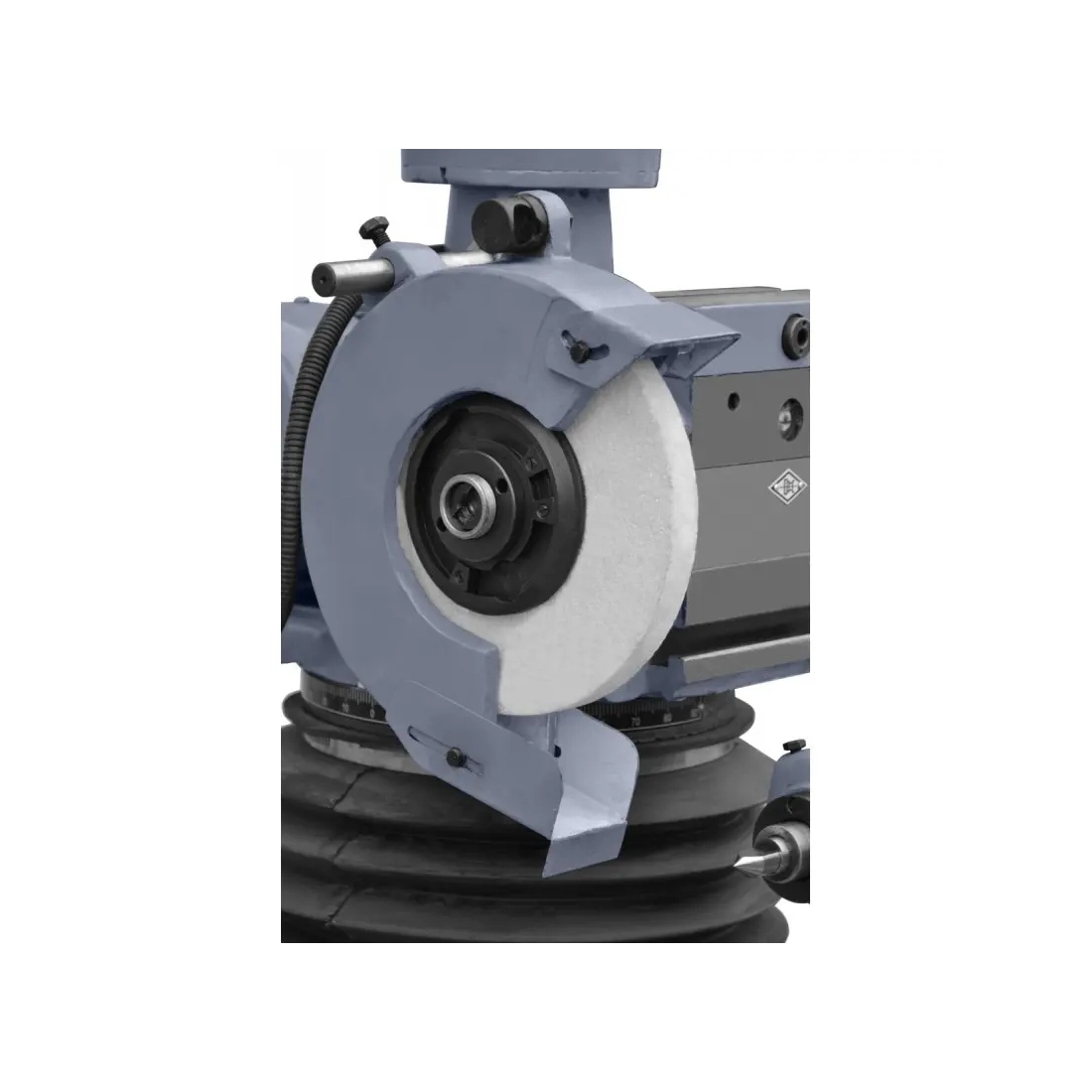

- Apărătoare pentru discul abraziv (2x)
- Lubrifiere centralizată automată
- Manual de utilizare în limba poloneză
- Tip mașină
- Mașină universală de rectificat scule
- Dimensiuni mașină
- 1520 × 1142 × 1338 mm
- Greutate
- 1300 kg (descriere scurtă) / 1350 kg (parametri tehnici)
- Limba instrucțiunilor
- Română, engleză și poloneză
- Putere motor
- 2,525 kW
- Transmisie avans
- Hidraulică (avans longitudinal)
- Funcții
- Rectificarea arborilor, alezajelor, conurilor și suprafețelor plane; ascuțirea sculelor
- Dimensiuni câmp de lucru
- 100 × 50 mm
- Sistem de ungere
- Centralizat, automat
- Diametru mandrină
- 100 mm
- Con pinolă păpușă mobilă
- MK2
- Lungime maximă piesă montată
- 500 mm
- Număr bacuri per mandrină
- 3
- Sistem de răcire
- Da
- Axa X (cursă longitudinală masă)
- 480 mm
- Greutate maximă piesă
- 10 kg
- Unghi înclinare masă
- −30°–+45°
- Dimensiuni roată de rectificare
- Ø200 × 20 × Ø75 mm
- Turație roată de rectificare
- 2950 rot./min
- Viteză longitudinală a mesei
- 0,1–6 m/min
- Deplasare transversală la o diviziune
- 0,0002 / 0,0005 mm
- Deplasare transversală pe rotație
- 1 / 4 mm
- Deplasare verticală manuală la o diviziune
- 0,01 mm
- Deplasare verticală manuală pe rotație
- 1 mm
- Diametru maxim piesă
- Ø200 mm
- Dimensiuni rectificare exterioară
- Ø5–50 × 400 mm
- Dimensiuni rectificare interioară
- Ø10–50 × 75 mm
- Dimensiuni rectificare scule
- 200 × 500 mm
- Con cap de lucru
- MK2
- Turație cap de lucru
- 110 / 200 / 300 rot./min
- Unghi de înclinare cap de lucru
- ±90°
- Diametru de prindere
- 100 mm
- Cursă verticală cap de lucru
- 200 mm
- Cursă transversală cap de lucru
- 200 mm
- Unghi de înclinare arbore de rectificare
- ±90°
- Turație arbore de rectificare interioară
- 16000 rot./min
- Deplasare manșon
- 14 mm
- Putere discuri de rectificare
- 1,1 kW
- Adâncime de rectificare
- Ø25 × 20 × Ø6 mm / Ø10 × 10 × Ø3 mm

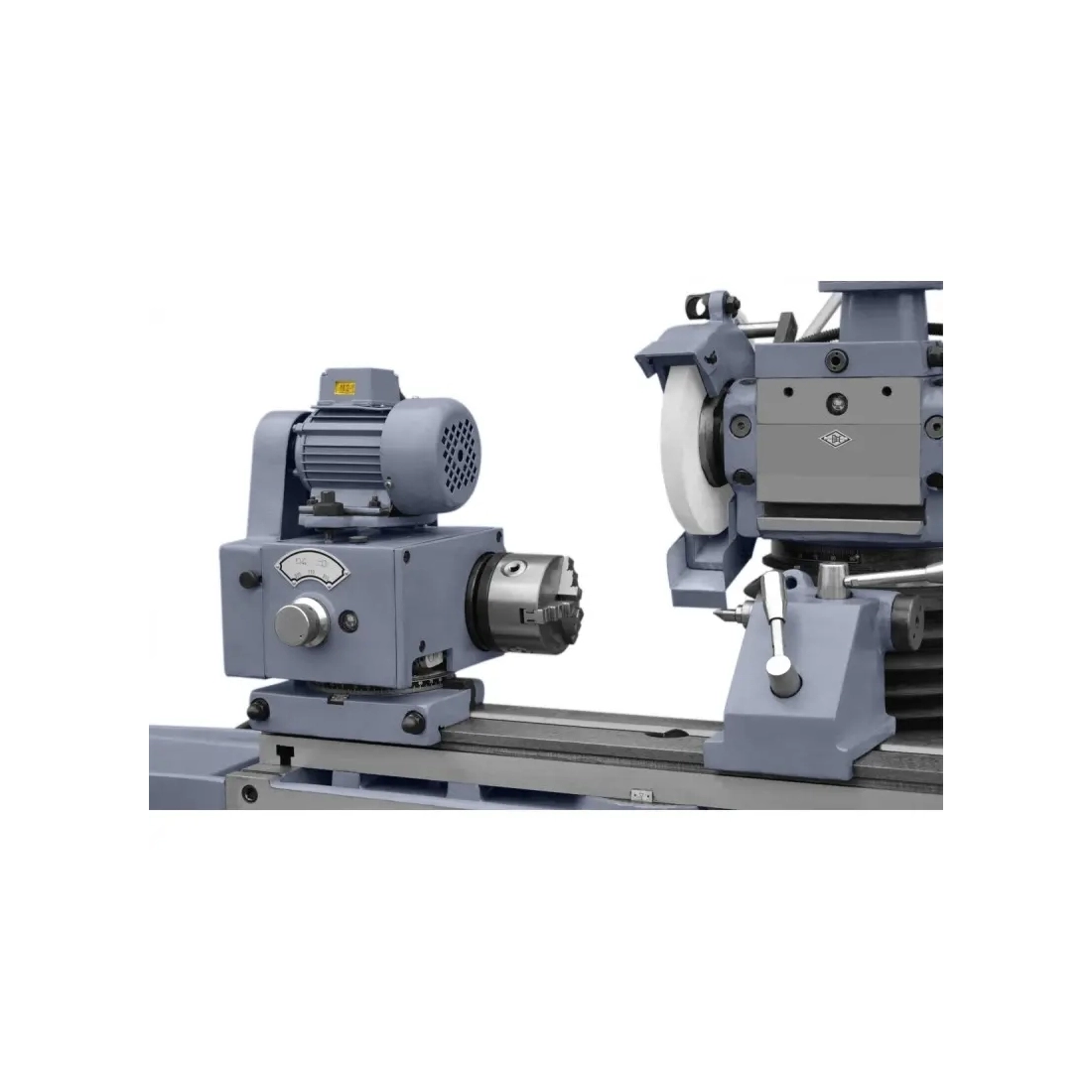

- Lagăruire cap de lucru
- În 3 puncte
Mașină de rectificat scule CORMAK USM5000
Evaluare:
(0)
CK.1036

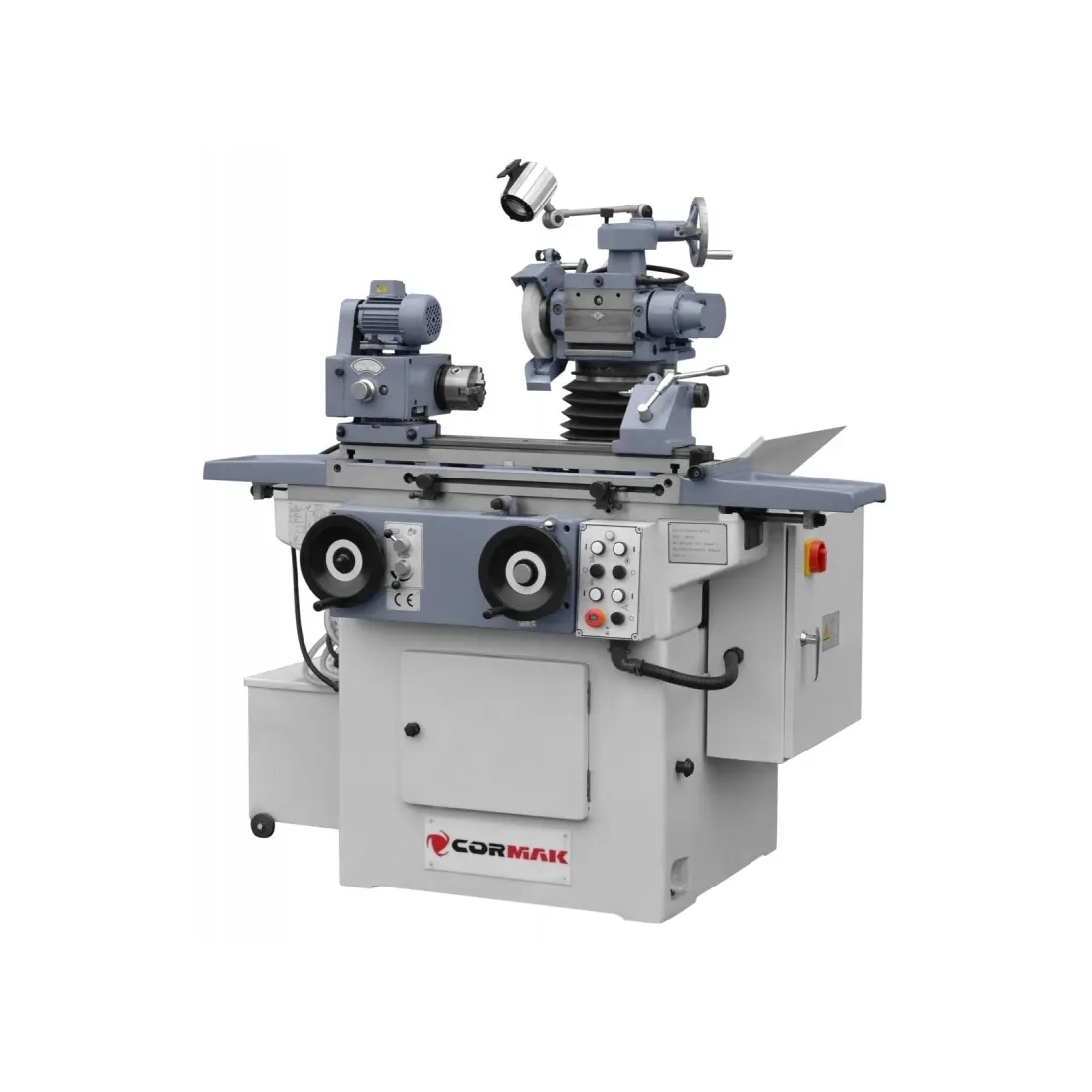

Mașina de rectificat scule CORMAK USM5000 este un utilaj universal pentru rectificarea arborilor, alezajelor, conurilor și suprafețelor plane, precum și pentru ascuțirea sculelor.
Modelul dispune de construcție solidă de 1300 kg, lagăr în trei puncte al capului de lucru, avans hidraulic automat și echipare standard bogată.
