Menghine de precizie pentru CNC

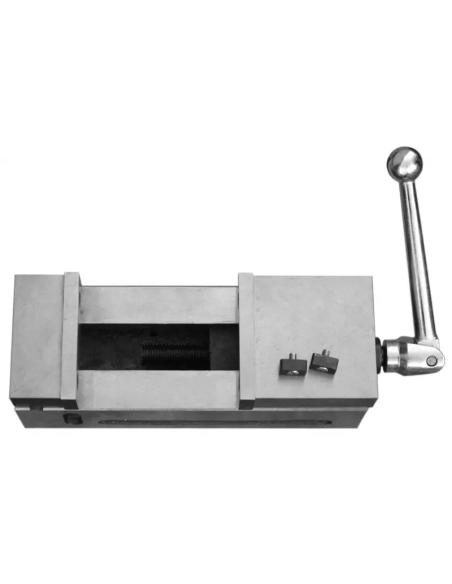

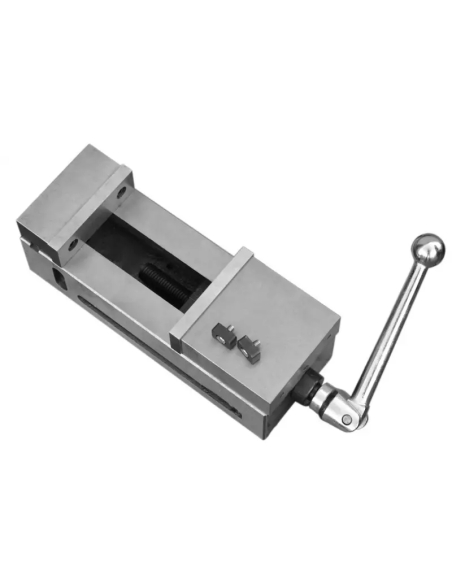

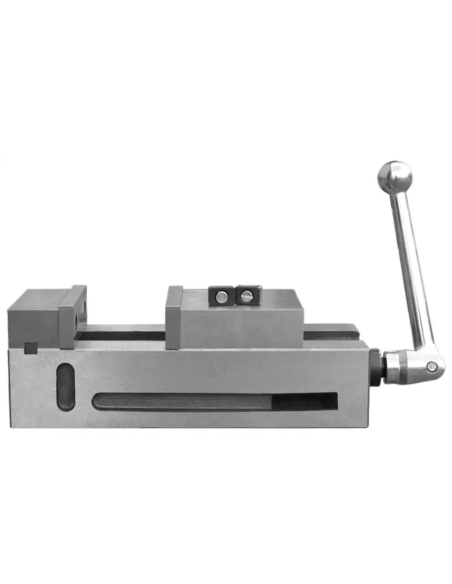

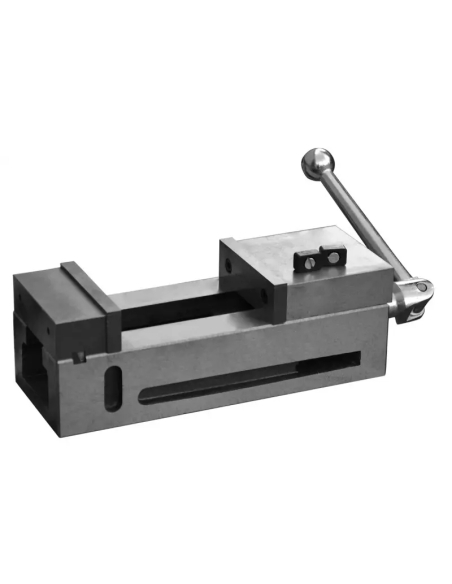

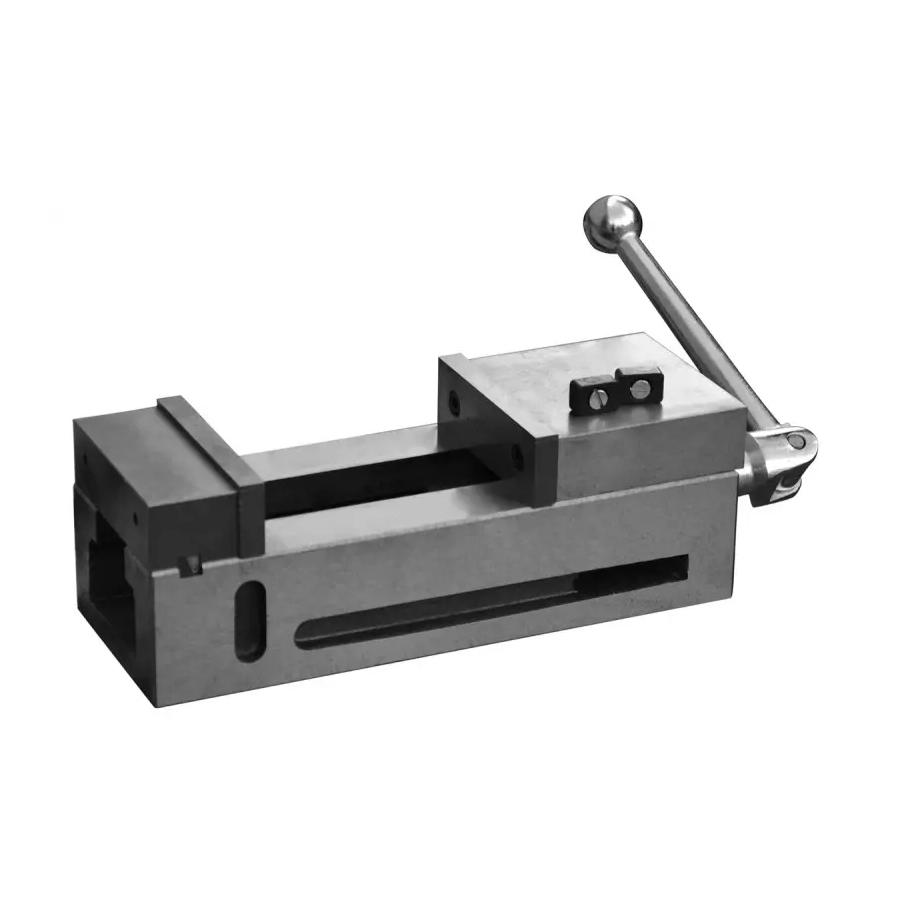

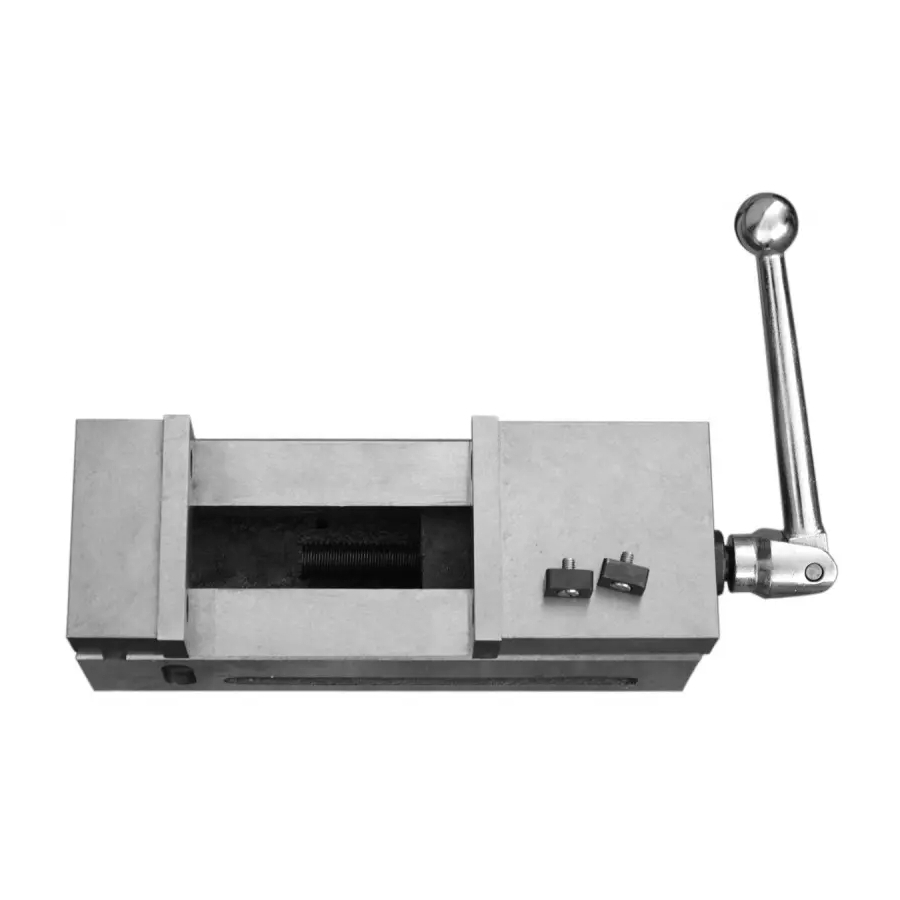

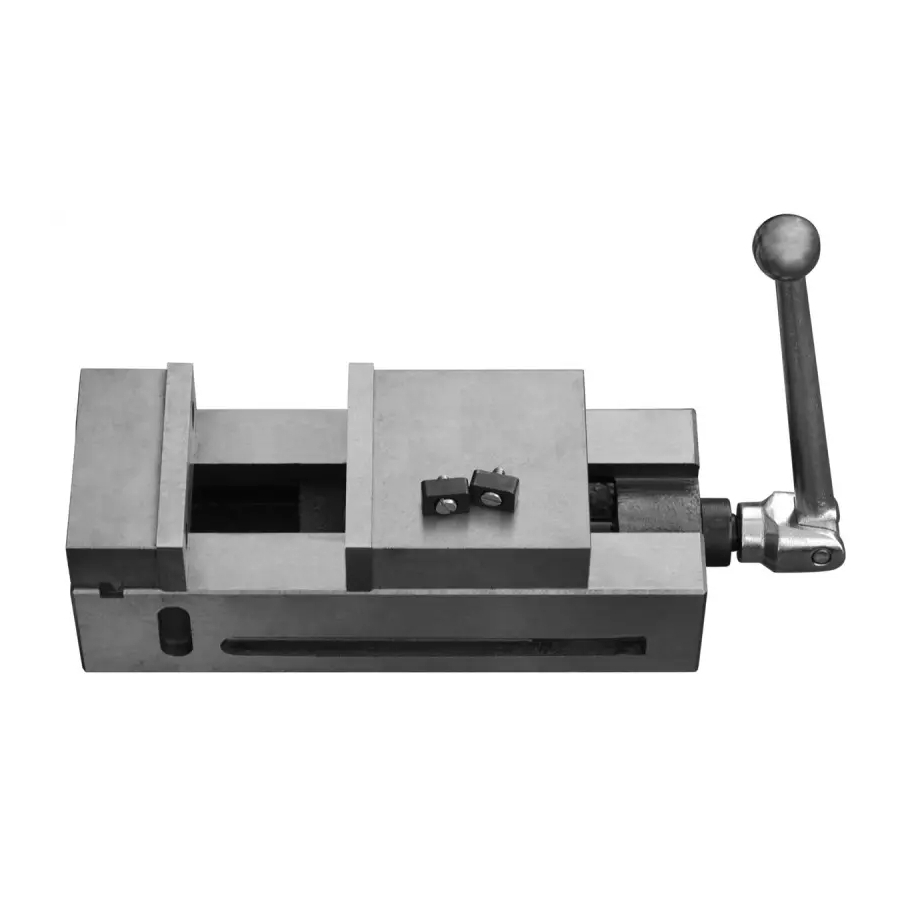

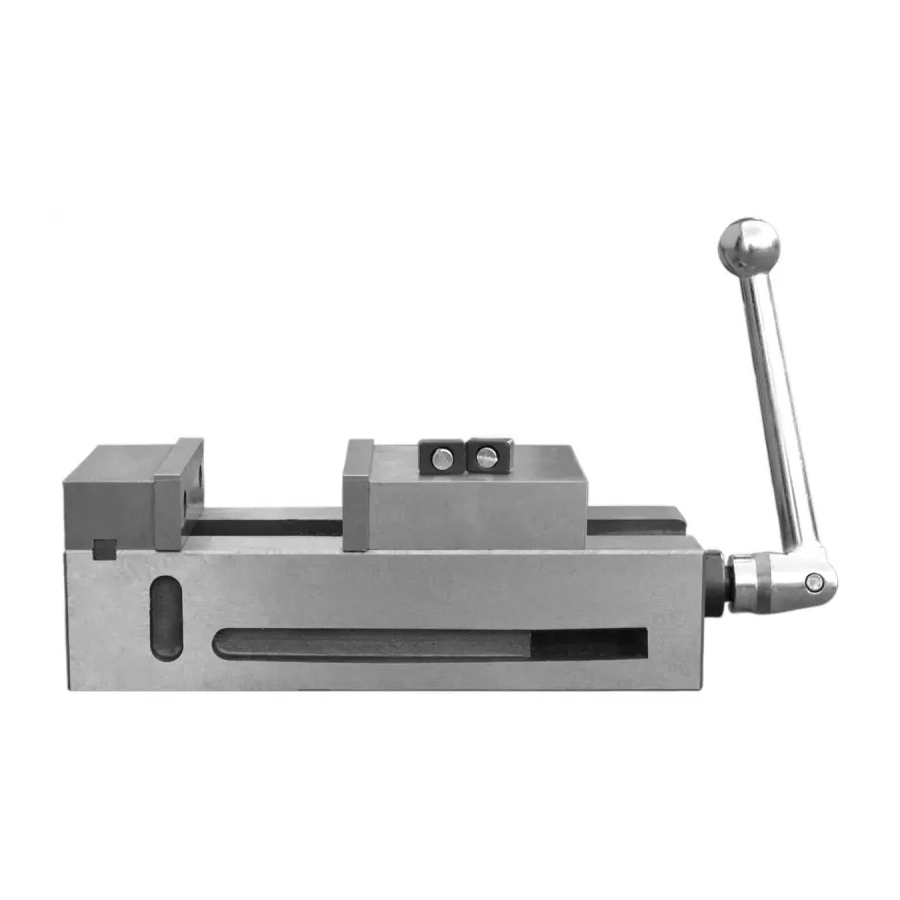

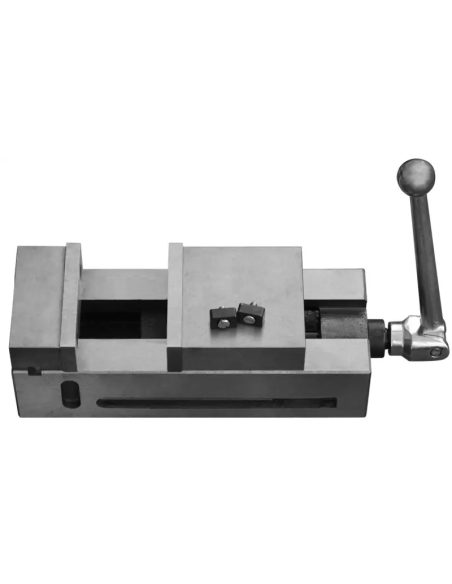

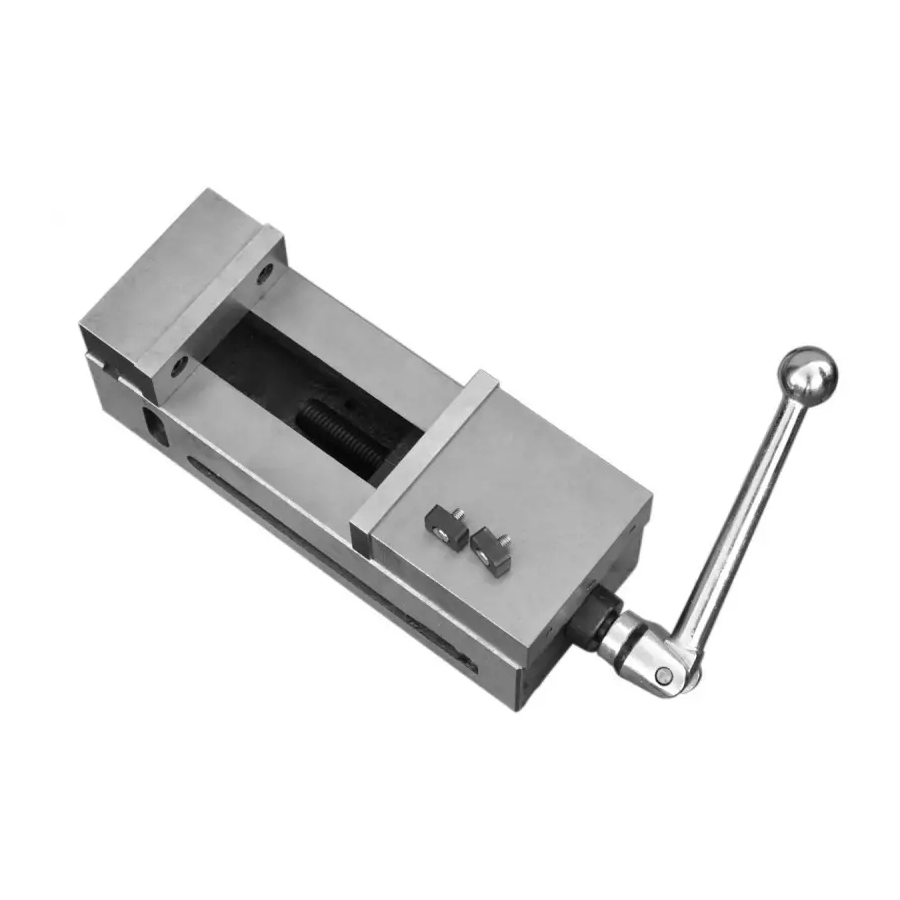

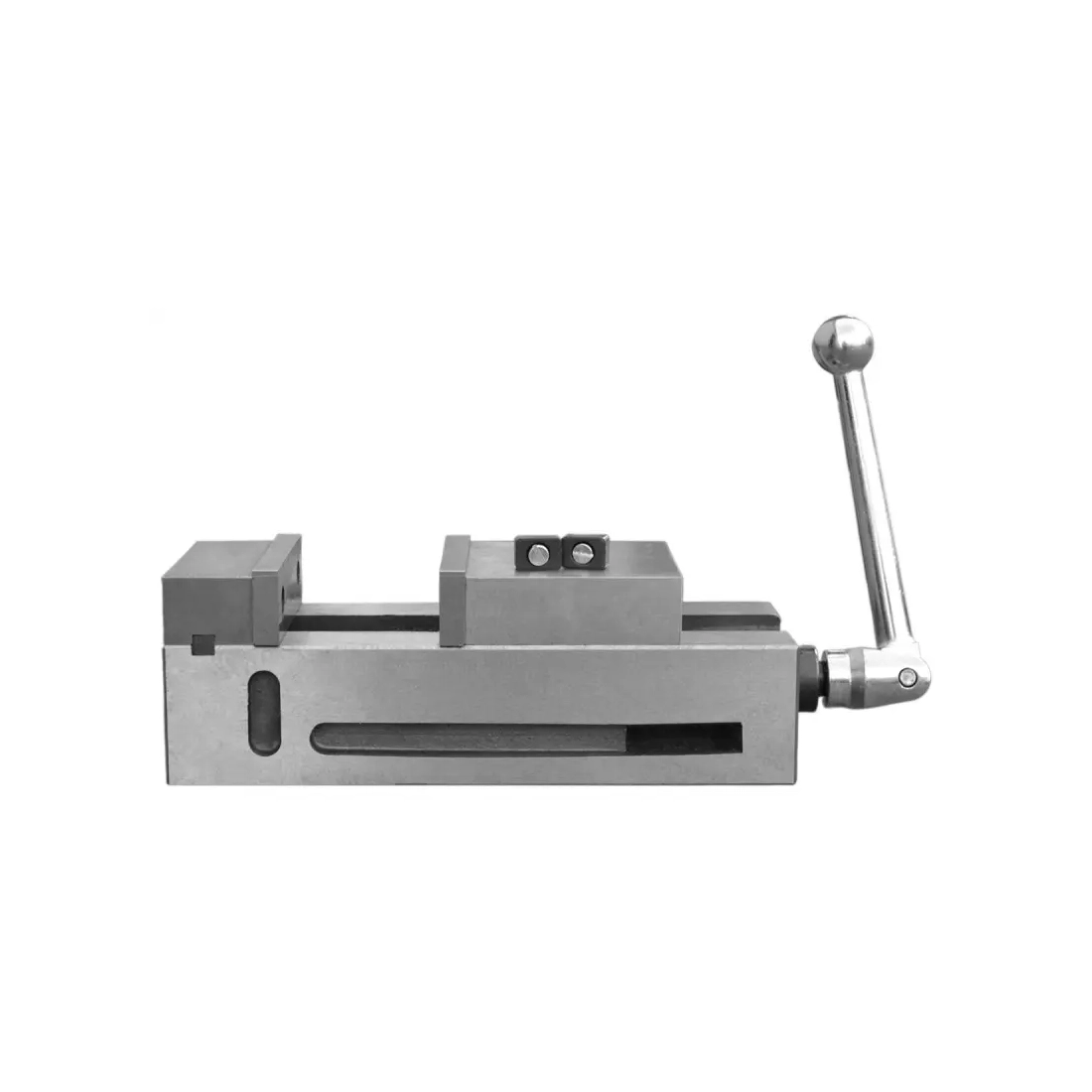

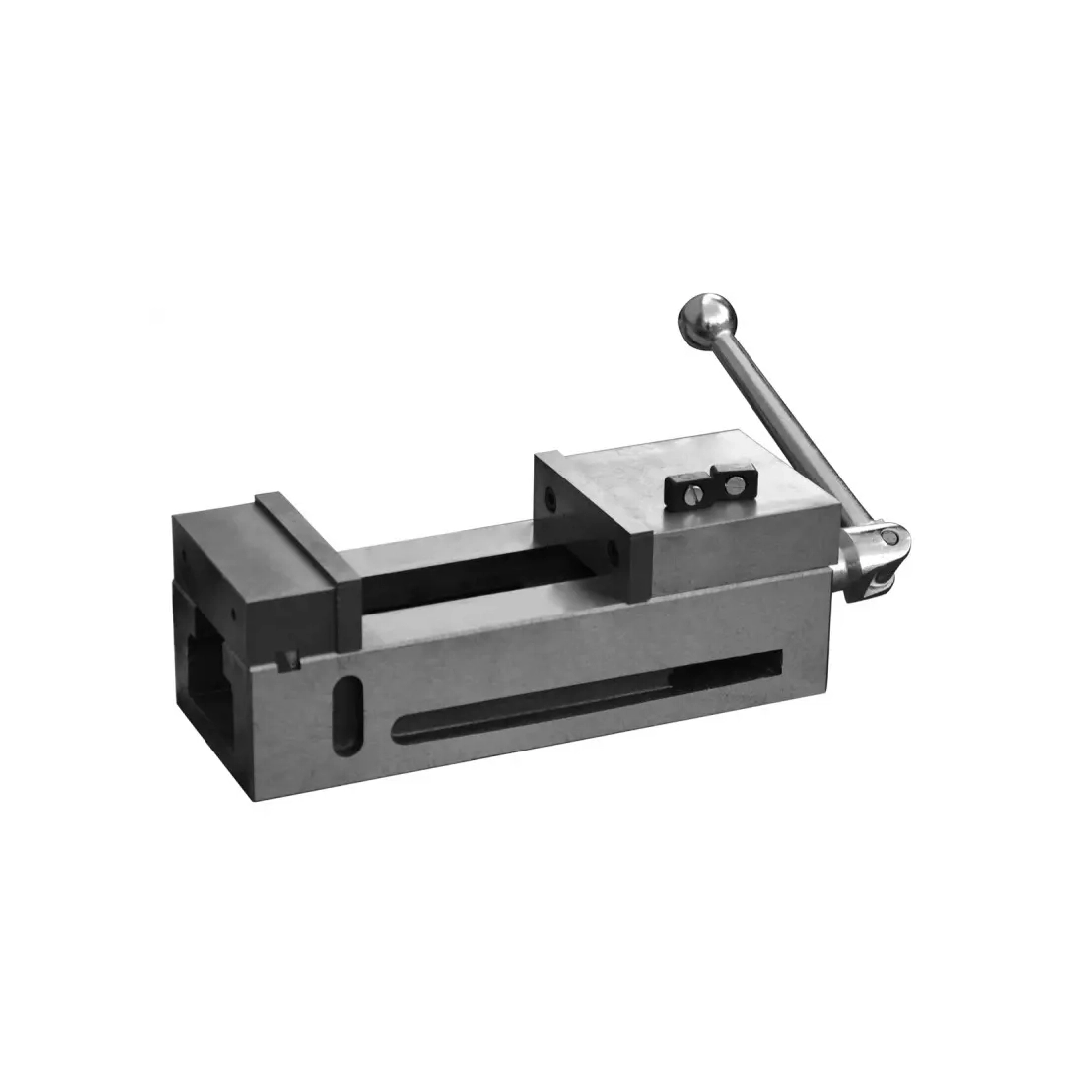

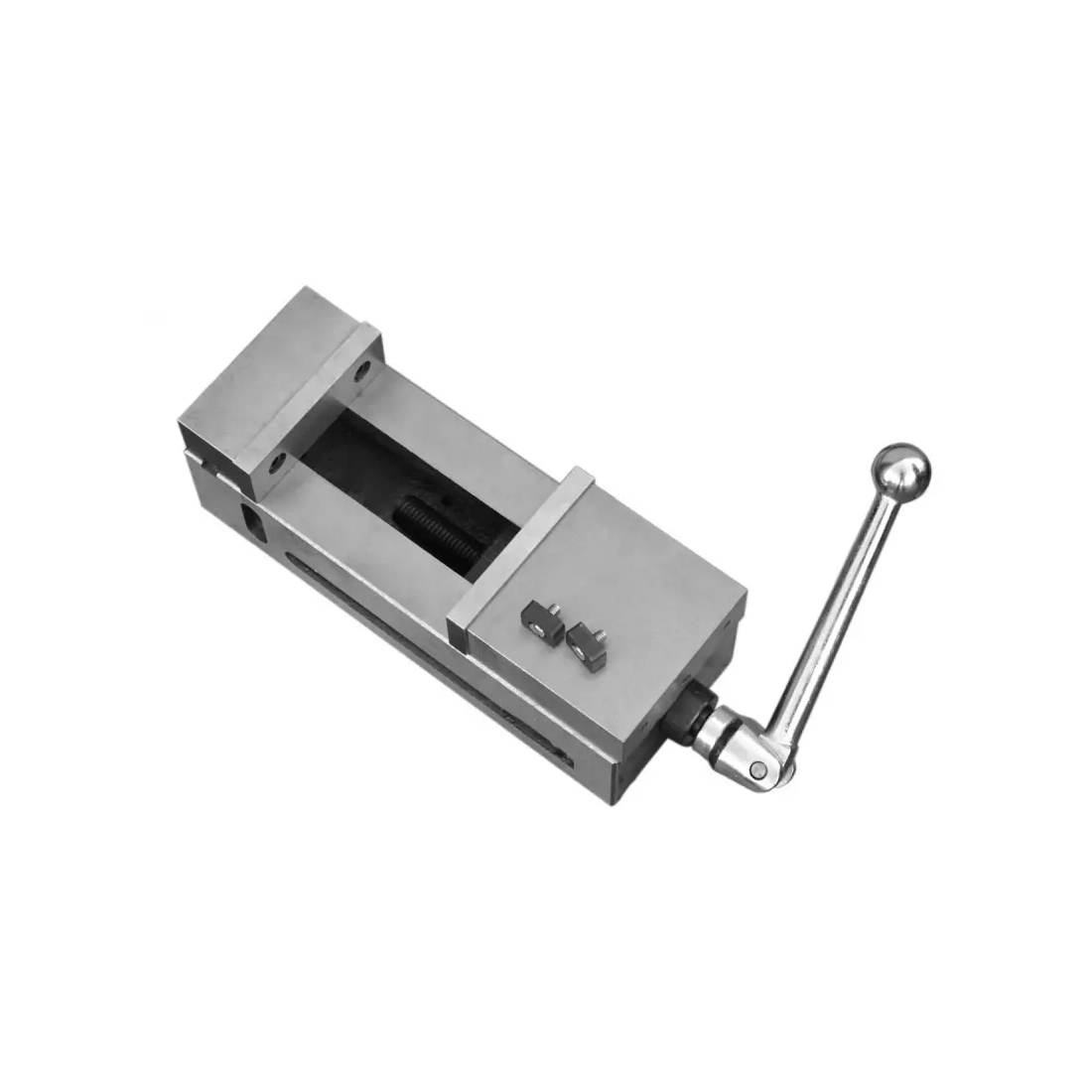

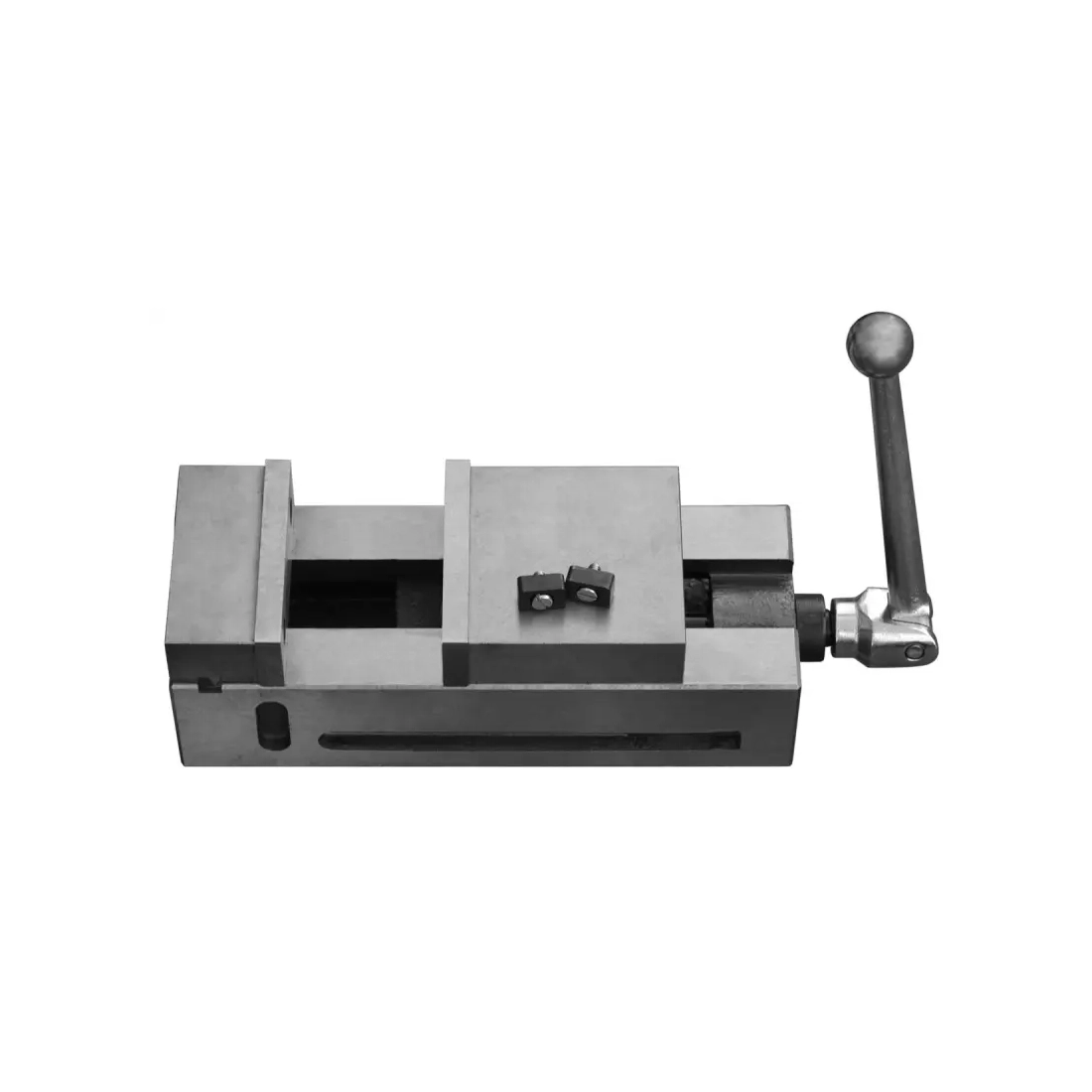

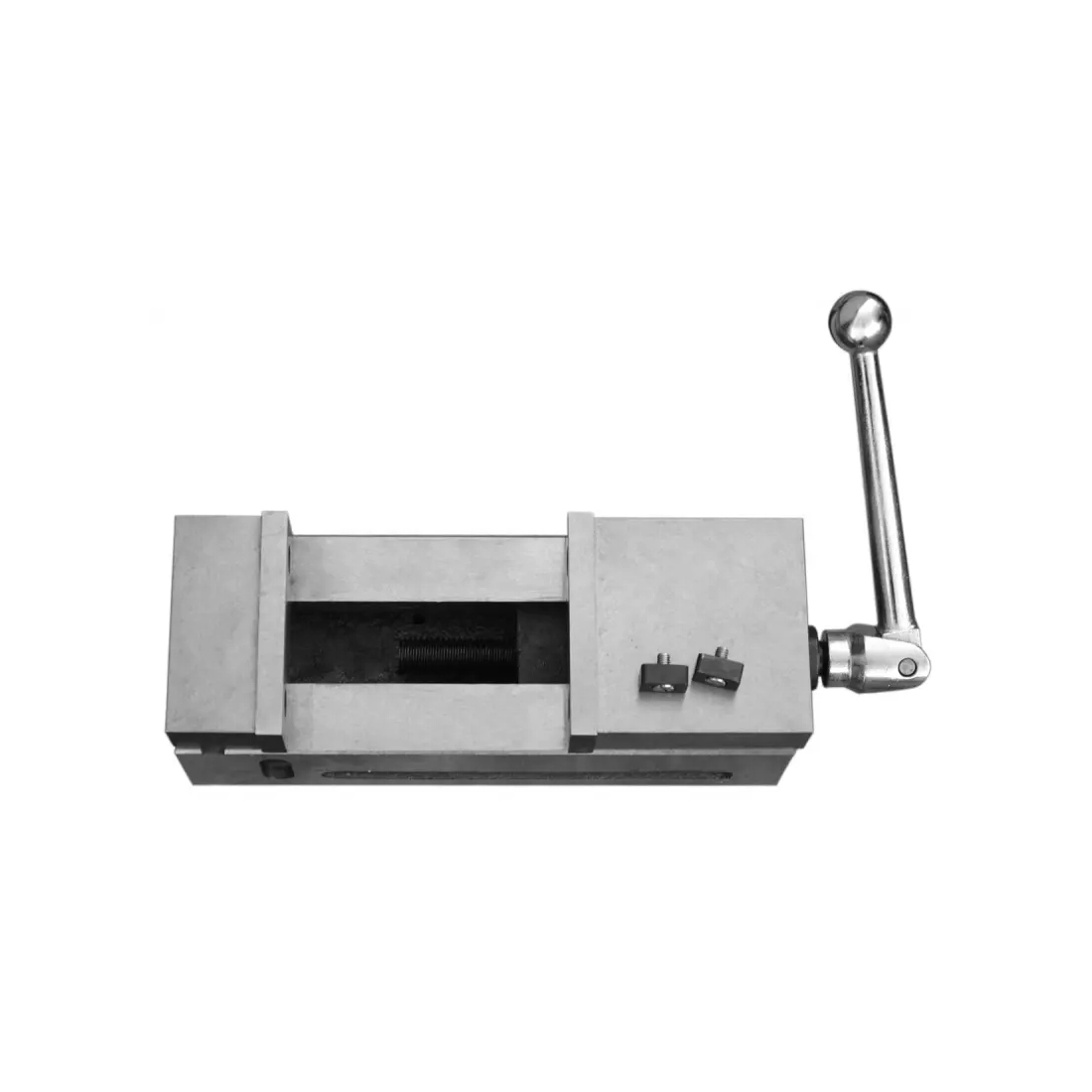

Menghina de masina de precizie 100 mm QM16100N/QT - stabilitate si acuratete pentru procese de prelucrare exigente
Menghinele de masina sunt un echipament indispensabil in atelierele profesionale si in parcurile de masini. Modelul QM16100N/QT este o menghina de masina de precizie, ideala pentru aplicatii care necesita o exactitate si stabilitate exceptionale ale fixarii. Perfecta pentru utilizarea cu masini de gaurit de banc, freza CNC, alezoare si masini-unelte conventionale. Designul optimizat si posibilitatea de a regla falcile permite o munca flexibila cu piese de diverse dimensiuni si forme.
Principalele avantaje ale menghinei de masina QM16100N/QT
- Constructia compacta si robusta - fabricata din fonta de inalta calitate, asigura rezistenta la deformari si vibratii in timpul prelucrarii intense.

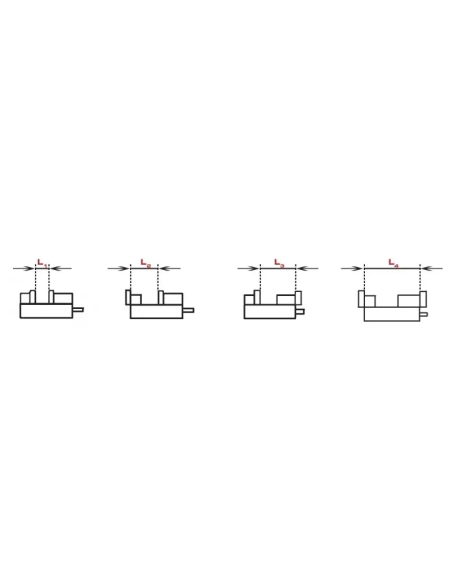

- Falci modulare reglabile - permit configurarea latimii de prindere (L1-L4), ceea ce sporeste versatilitatea menghinei in functie de dimensiunile piesei.
- Sistem de presiune verticala - designul special al falcii mobile apasa automat piesa pe baza, minimizand riscul de ridicare in timpul taierii.
- Posibilitatea de a folosi mai multe menghine impreuna - solutia ideala pentru piese lungi prelucrate in serie sau pentru automatizarea proceselor CNC.
- Dimensiuni compacte - permite montajul pe mese de lucru mai mici, fara a compromite functionalitatea si precizia.
Constructie si tehnologie

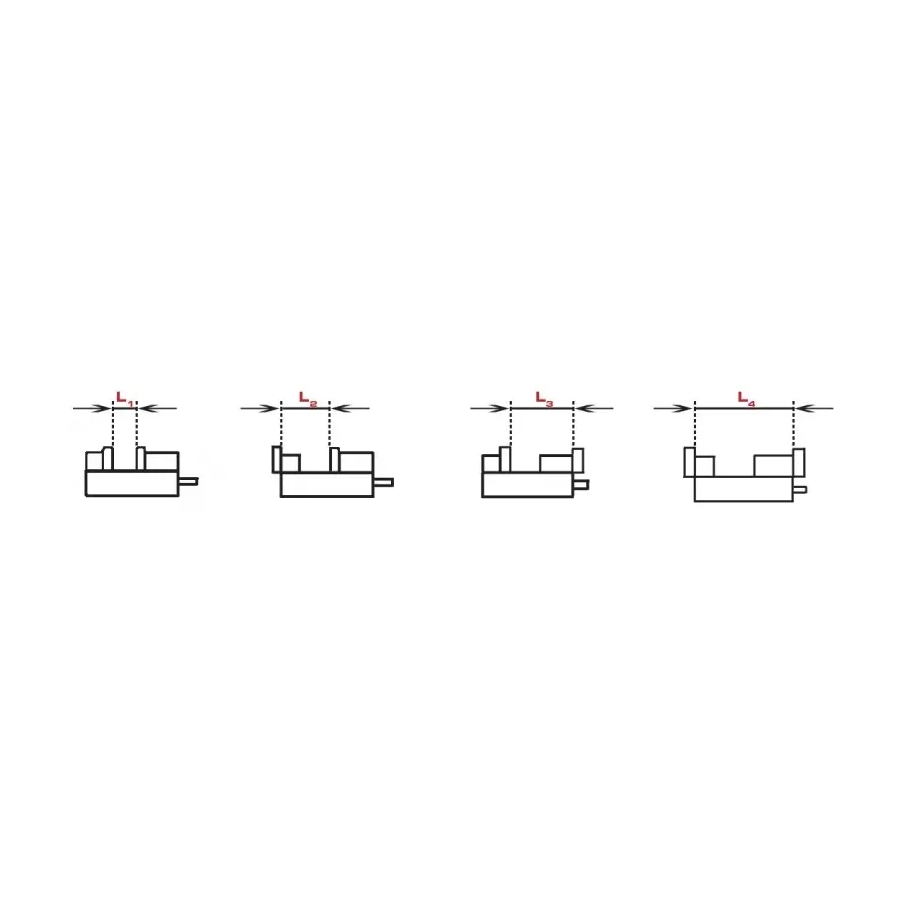

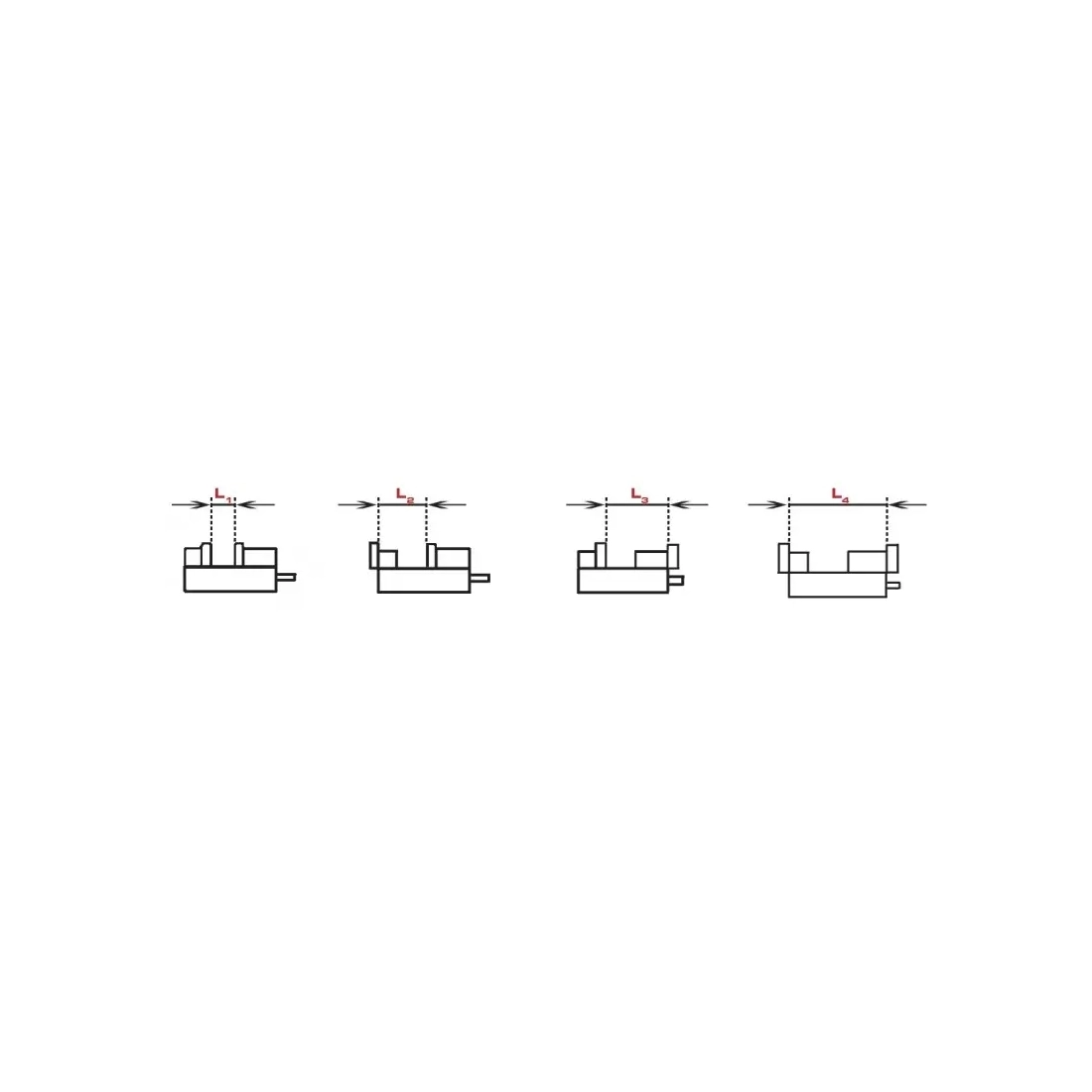

Menghina de masina QM16100N/QT a fost proiectata pentru a lucra in procese de prelucrare dinamice si precise. Corpul este realizat din fonta selectata, care amortizeaza vibratiile si asigura o rigiditate ridicata a ansamblului. Sistemul de falci reglabile permite 4 configuratii diferite de prindere (de la distanta L1 la L4), ceea ce permite adaptarea menghinei la cerintele detaliilor specifice. Geometria optimizata a bazei si finisajul suprafetelor de lucru cresc precizia pozitionarii.
Precizia si eficienta muncii
Mecanismul de prindere asigura o distributie uniforma a fortei si presiunea automata a piesei pe suprafata menghinei. Aceasta solutie previne eficient alunecarea sau ridicarea piesei prelucrate, aspect esential in operatiunile ce necesita precizie micrometrica. Posibilitatea de a conecta mai multe menghine intr-un singur ansamblu permite fixarea simultana a mai multor piese si reducerea timpului ciclului de prelucrare.
Aplicatii
Modelul QM16100N/QT este ideal pentru:
- prelucrare de precizie pe freze CNC si conventionale,
- operatiuni de gaurire, alezare si slefuire,
- linii de productie si prototipare,
- colaborarea cu sisteme de fixare a pieselor cu dimensiuni variabile.
Echipament standard
- Menghina de precizie din fonta de clasa industriala
- Insertii de falci reglabile (configuratii L1-L4)
- Sistem de presiune a piesei pe baza
- Cap hexagonal pentru surub - dimensiune 14 mm
Date tehnice ale menghinei de masina QM16100N/QT
| Parametru | Valoare |
|---|---|
| Latime falca | 100 mm |
| Inaltime falca | 32 mm |
| Deschidere falca L1 (max) | 100 mm |
| Deschidere falca L2 (max) | 150 mm |
| Deschidere falca L3 (max) | 215 mm |
| Deschidere falca L4 (max) | 265 mm |
| Latime stift transversal | 14 mm |
| Latime stift longitudinal | 14 mm |
| Cap hexagonal surub | 14 mm |
| Dimensiuni totale | 305×100×86 mm |
| Greutate | 11 kg |
