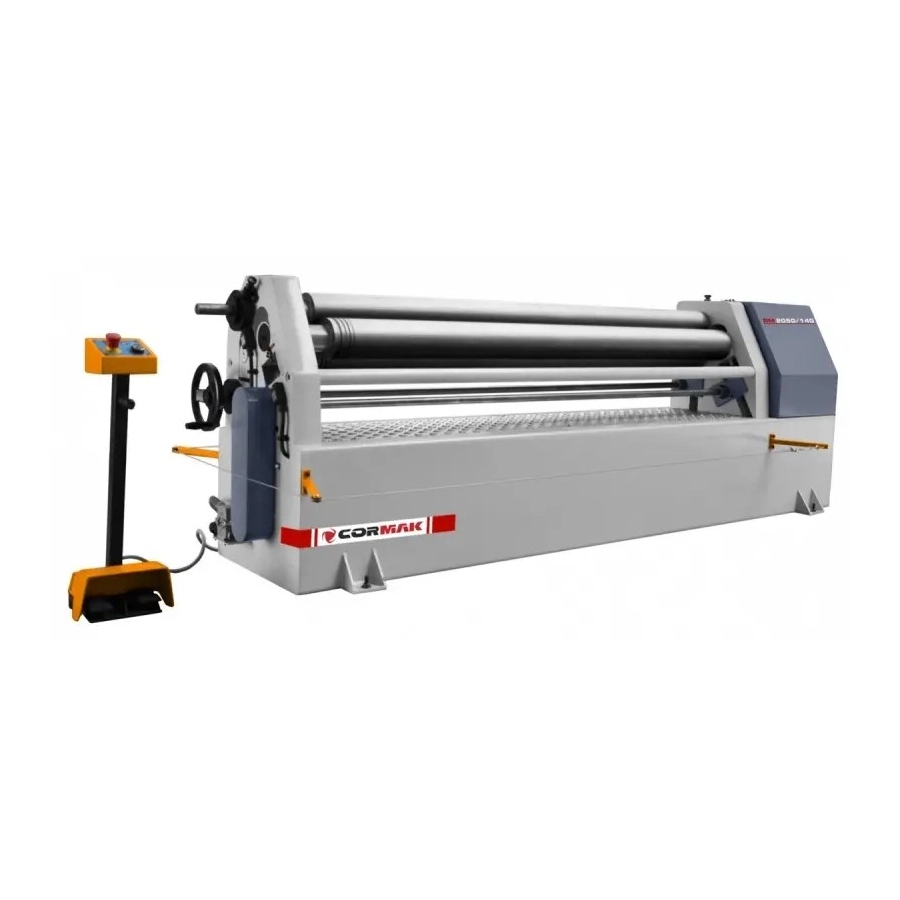

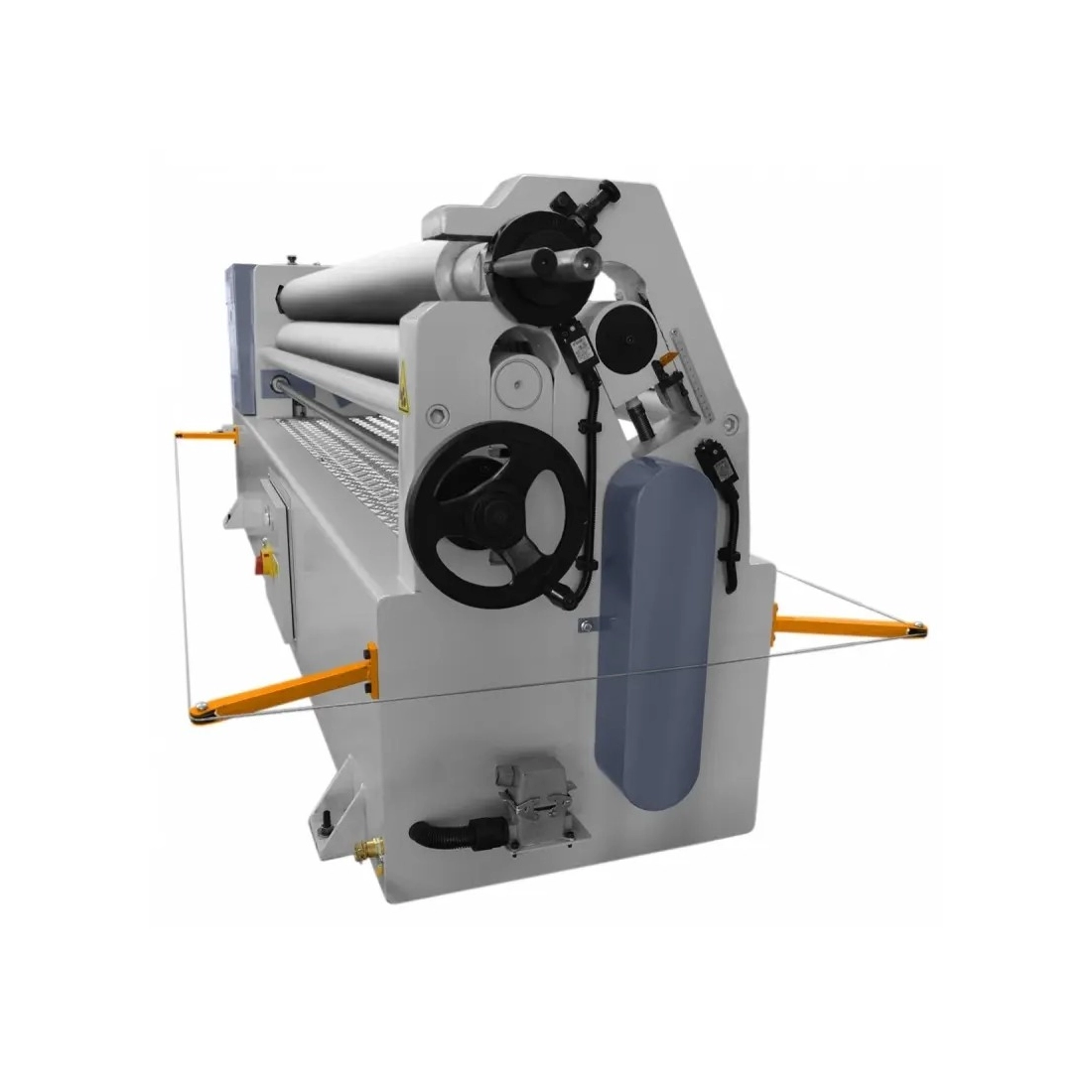

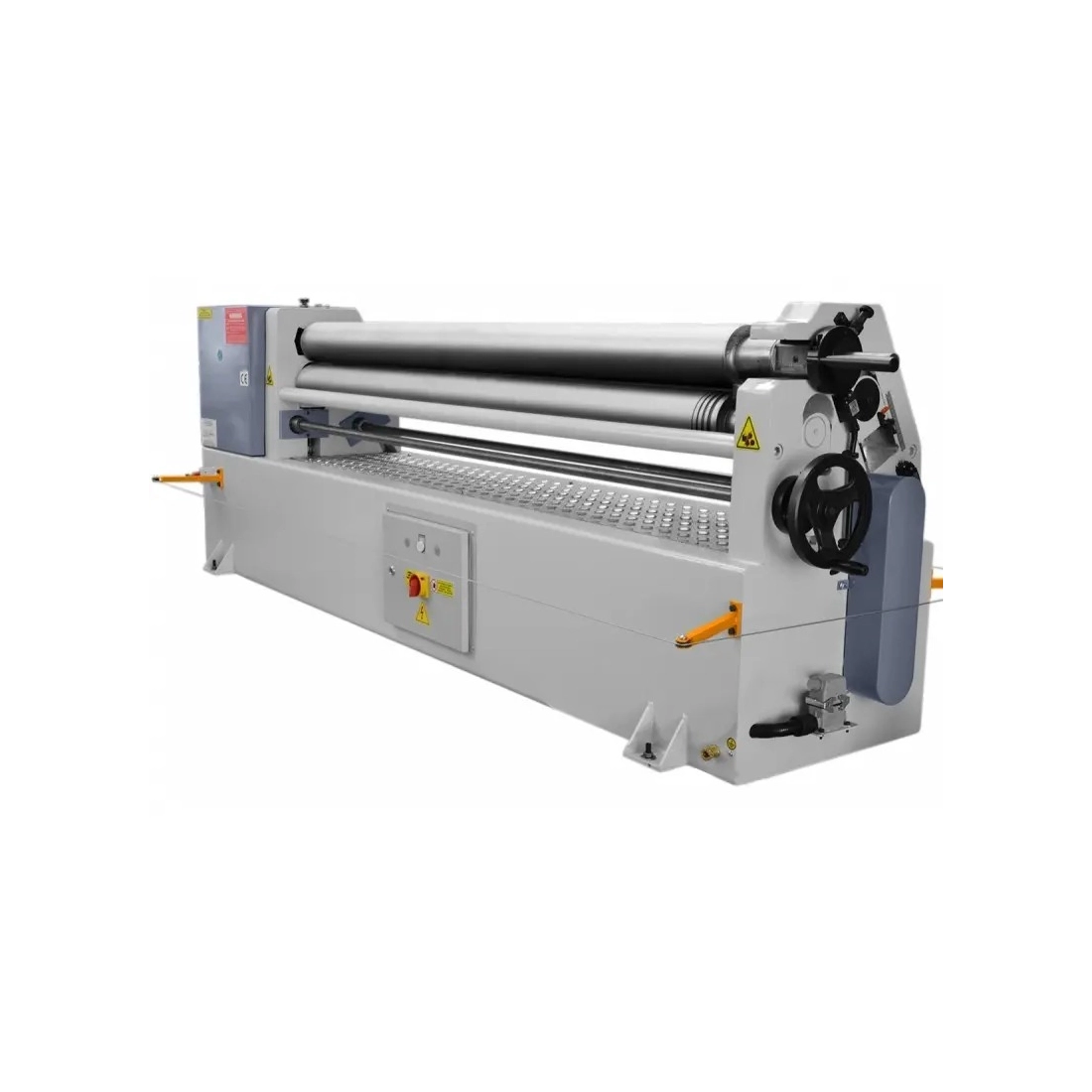

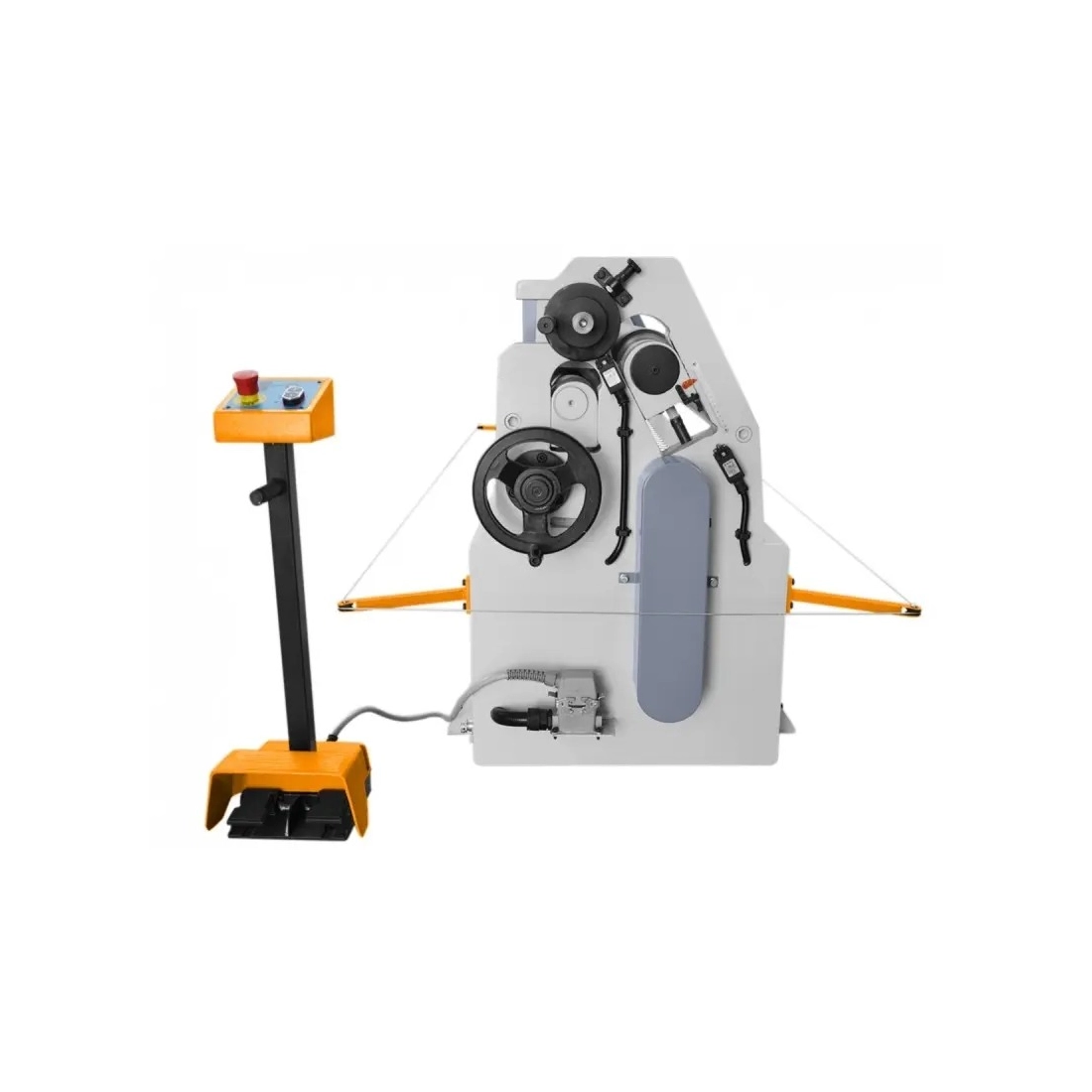

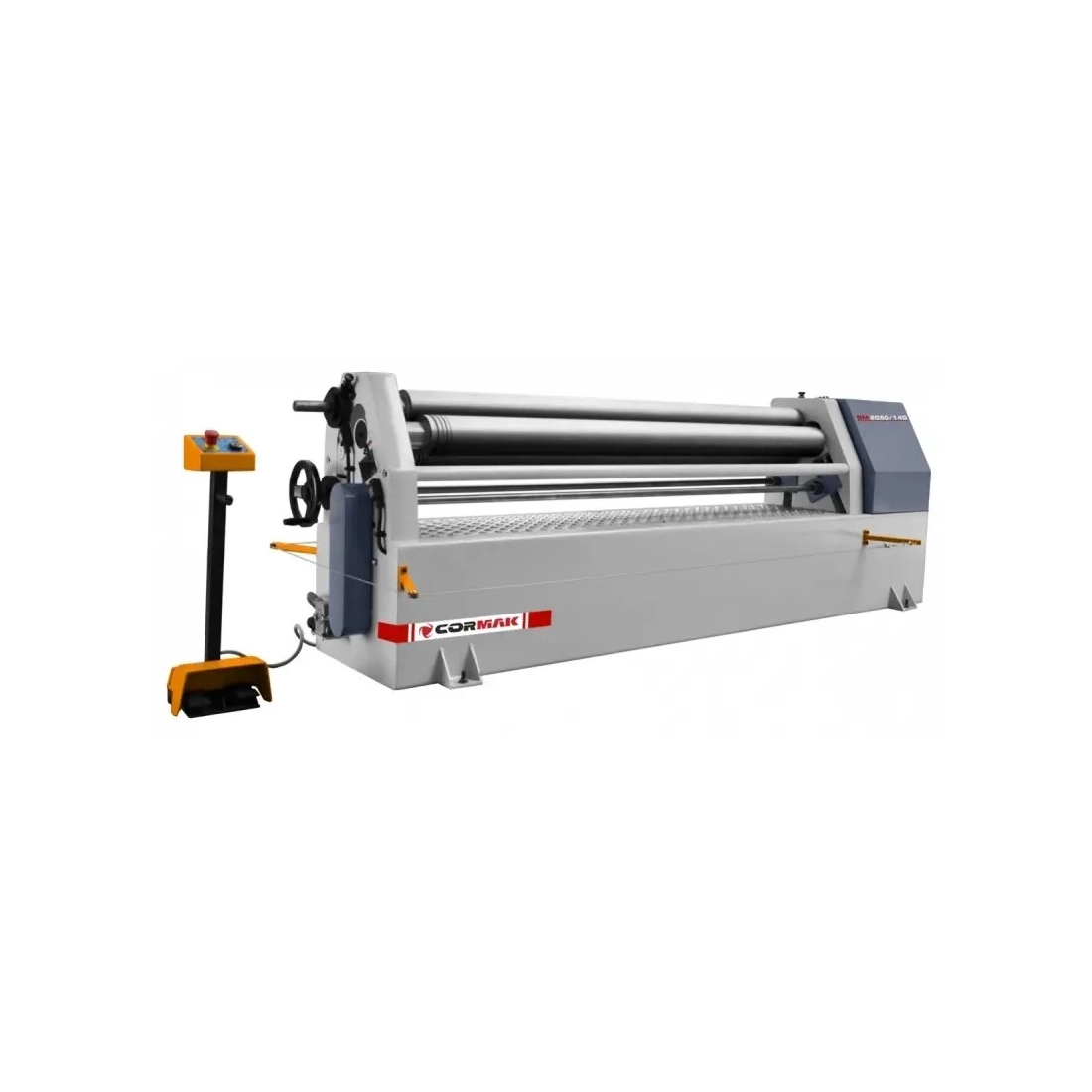

Mașină de îndoit tablă CORMAK RM1550/110

Parametri tehnici – CORMAK RM1550/110

Descrierea mașinii

• Seria RM este destinată lucrărilor standard de îndoire a tablei pentru a obține forme cilindrice, fără îndoire prealabilă (în standard). În acest scop, tabla este prinsă între rolele centrale de acționare. Rola superioară este fixă, iar cea inferioară se mișcă vertical pentru a se adapta la grosimea dorită a tablei. Ajustarea la raza de îndoire necesară se realizează prin deplasarea rolei laterale.
• Îndoirea tablei este o funcție importantă care asigură calitatea piesei finale și constă în îndoirea marginilor tablei (îndoire preliminară), permițând obținerea unei carcase uniforme închise. Pentru a îndoi în ambele direcții, trebuie să întindeți foaia și să apăsați de două ori rola laterală.
• Designul asimetric al sistemului de role permite îndoirea preliminară a tablei prin deplasarea rolei laterale. Opțional, există posibilitatea montării unui motor electric pe rola laterală, care să permită îndoirea preliminară.
• În mod standard, pe rolele seriei RM este posibilă obținerea unui diametru minim egal cu trei diametre ale rolei superioare, la îndoirea metalului cu limita de curgere la rece de 260 N/mm²și rezistența la îndoire de 24 kg/mm².
• Rola superioară este rabatabilă, facilitând scoaterea produselor finite. Rola rabatabilă este echipată cu un sistem de blocare care împiedică deschiderea accidentală în timpul lucrului.

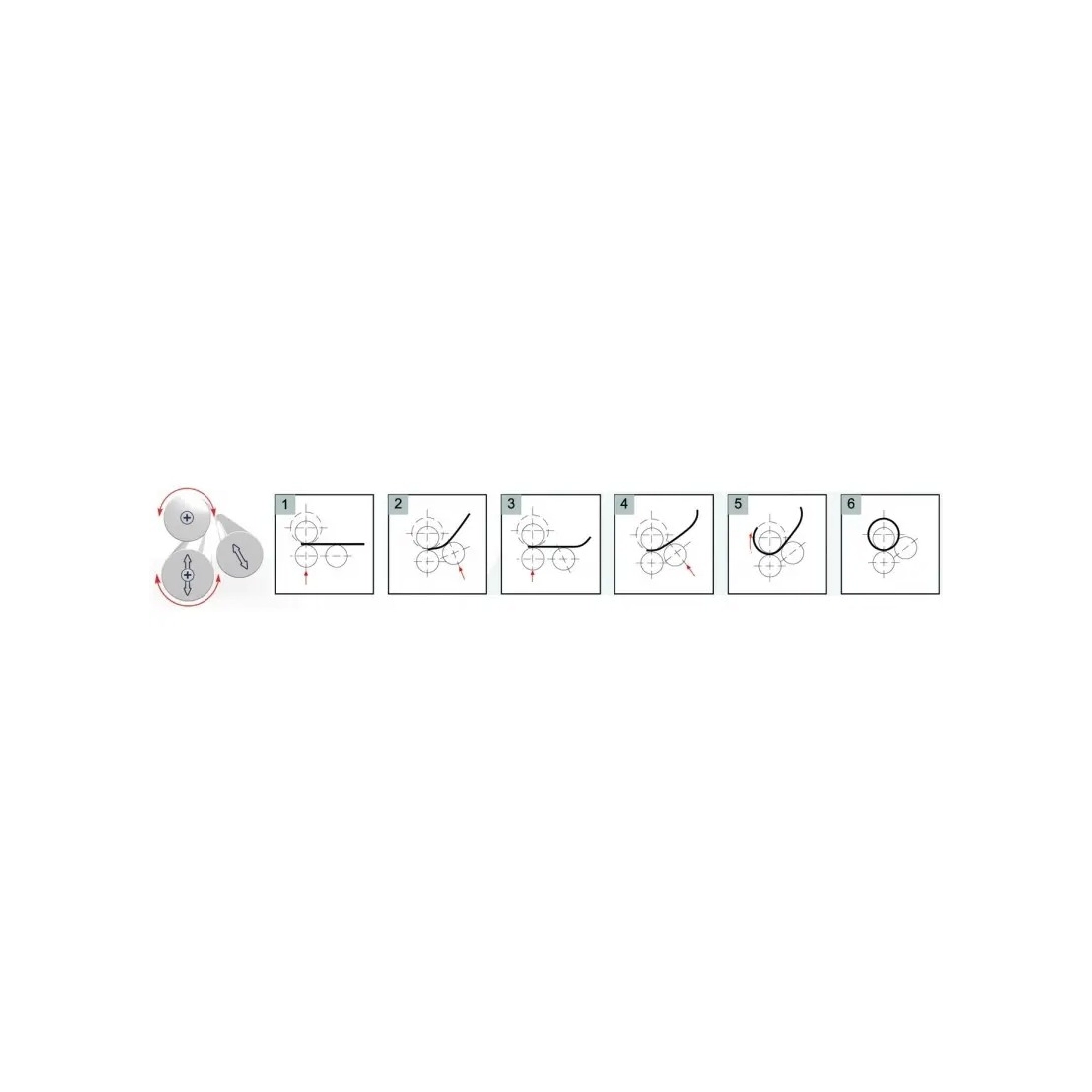

Schema de procesare

Avantajele principale

• Cadru solid din oțel sudat.
• Rolele, fabricate din oțel cu rezistență sporită la tracțiune, conform certificatului de calitate SAE 1050, sunt călite și șlefuite.
• Rolele superioare și inferioare rotative sunt acționate de un motor electric printr-un reductor și lanț. Acest lucru asigură o îndoire stabilă sub sarcină și îmbunătățește productivitatea.
• Rola superioară detașabilă lateral, cu sistem de susținere.
• Rolele inferioare și laterale sunt reglabile pe înălțime (manual în standard).
• Rolele sunt echipate cu caneluri pentru îndoirea barelor.
• Modelele RM permit îndoirea conică.
• Opțional, ridicarea motorizată a rolelor inferioare și laterale asigură îndoirea preliminară de cea mai bună calitate și repetabilitate.
• Opțional, afișaj digital al poziției rolei inferioare și laterale acționate de motor.
• Mașina este realizată conform Directivei de siguranță EC (marcaj CE) / Declarației de conformitate.

Atenție: Valorile nominale ale echipamentului standard sunt bazate pe metale cu limita de curgere la rece de 260 N/mm².

Echipamente opționale

• Rolă laterală motorizată (motor electric).
• Afișaj digital al poziției rolei laterale.
