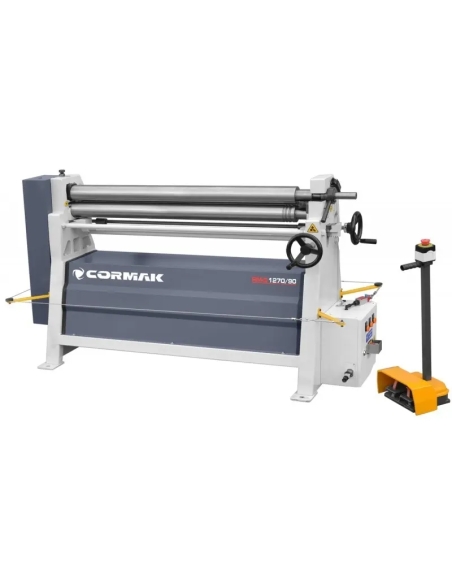

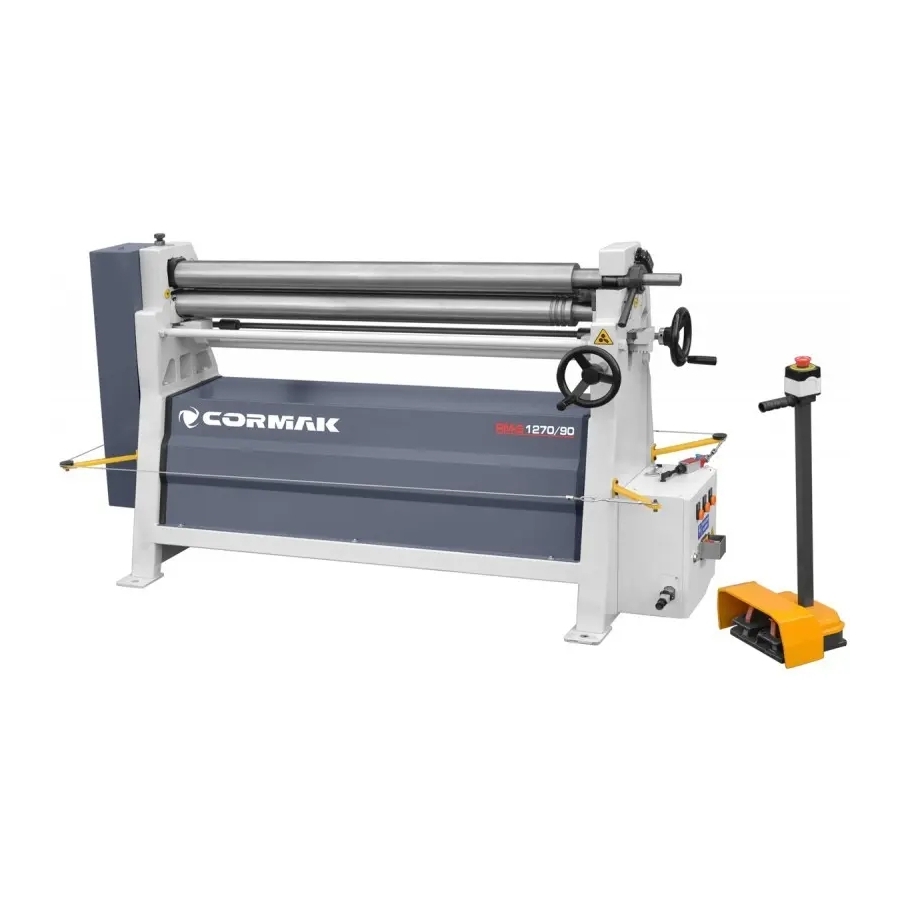

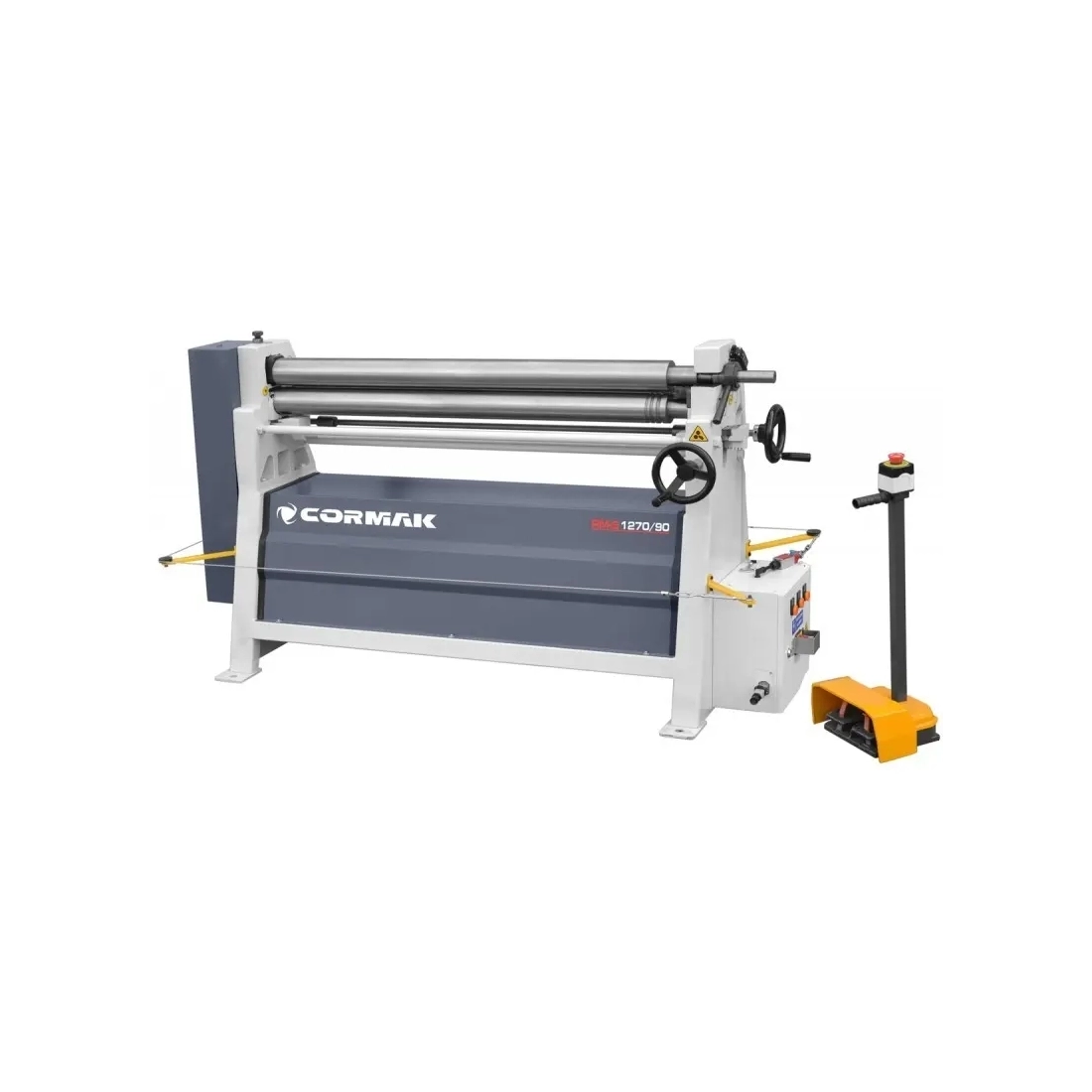

Masina profesionala de indoit tabla cu trei cilindri CORMAK RM-1270/90

Masina de indoit tabla CORMAK RM-1270/90 din seria RM este proiectata pentru indoirea foilor metalice si realizarea de forme cilindrice si conice in aplicatii standard de prelucrare a tablei. Datorita aranjamentului asimetric al tavalugurilor, utilajul permite obtinerea unor rezultate precise si uniforme, fiind potrivit pentru ateliere metalice, productie artizanala si serii medii de productie. Constructia robusta si solutiile tehnice consacrate asigura fiabilitate ridicata si exploatare indelungata.

Constructie si principiu de functionare

Masinile de indoit tabla din seria RM sunt destinate lucrarilor clasice de laminare a tablei pentru obtinerea de elemente cilindrice, fara pre-indoire in configuratia standard. Tabla este prinsa intre tavalugurile centrale antrenate, iar procesul de indoire se realizeaza prin rotatia acestora sub sarcina. Tavalugul superior este fix, in timp ce tavalugul inferior se deplaseaza pe verticala pentru adaptarea la grosimea materialului, iar reglarea razei de indoire se face prin deplasarea tavalugului lateral.

Designul asimetric al tavalugurilor permite, optional, realizarea pre-indoirii marginilor tablei prin actionarea tavalugului lateral, obtinandu-se carcase inchise uniforme si o calitate superioara a produsului final. Pentru indoire in ambele directii, foaia poate fi reintroduse in masina, cu reglaj corespunzator al tavalugului lateral.

Functionalitate si siguranta in exploatare

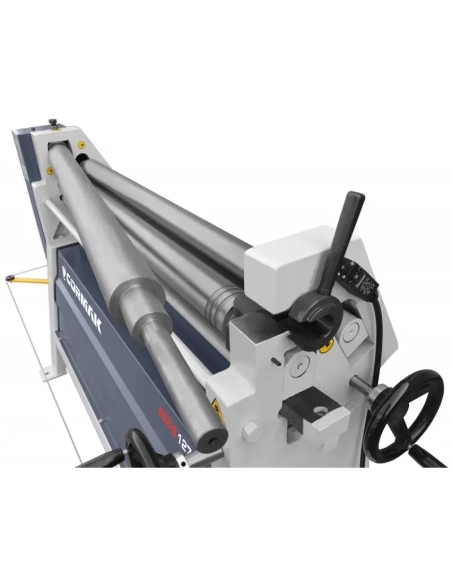

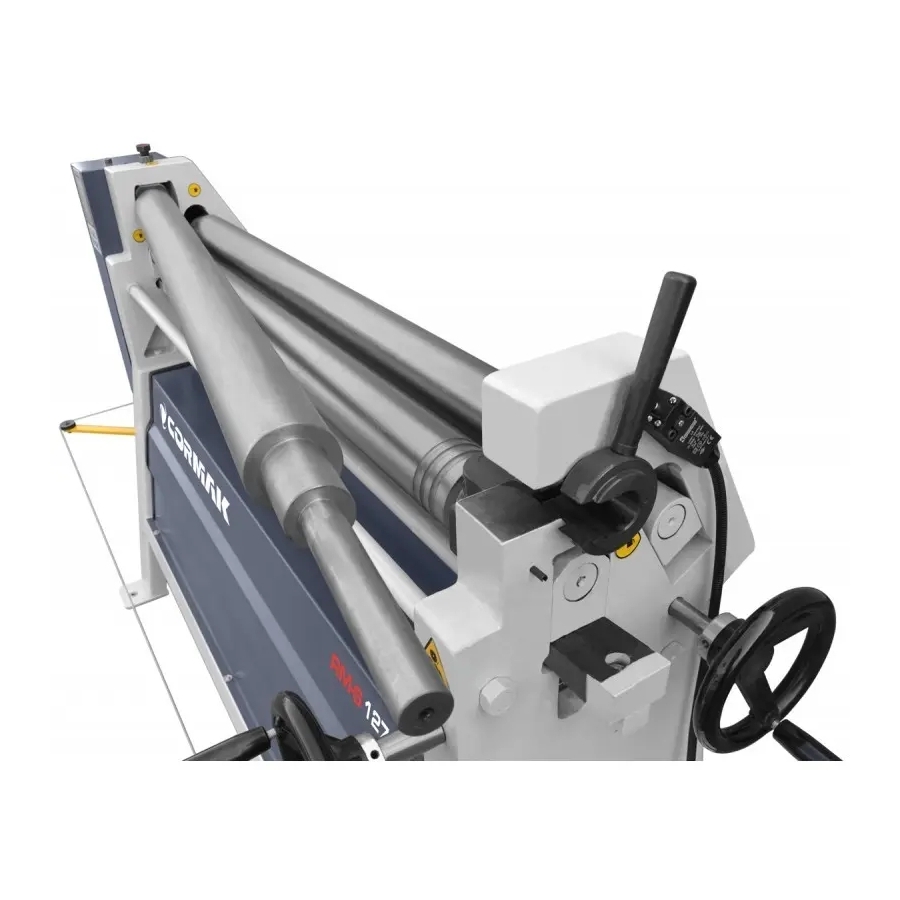

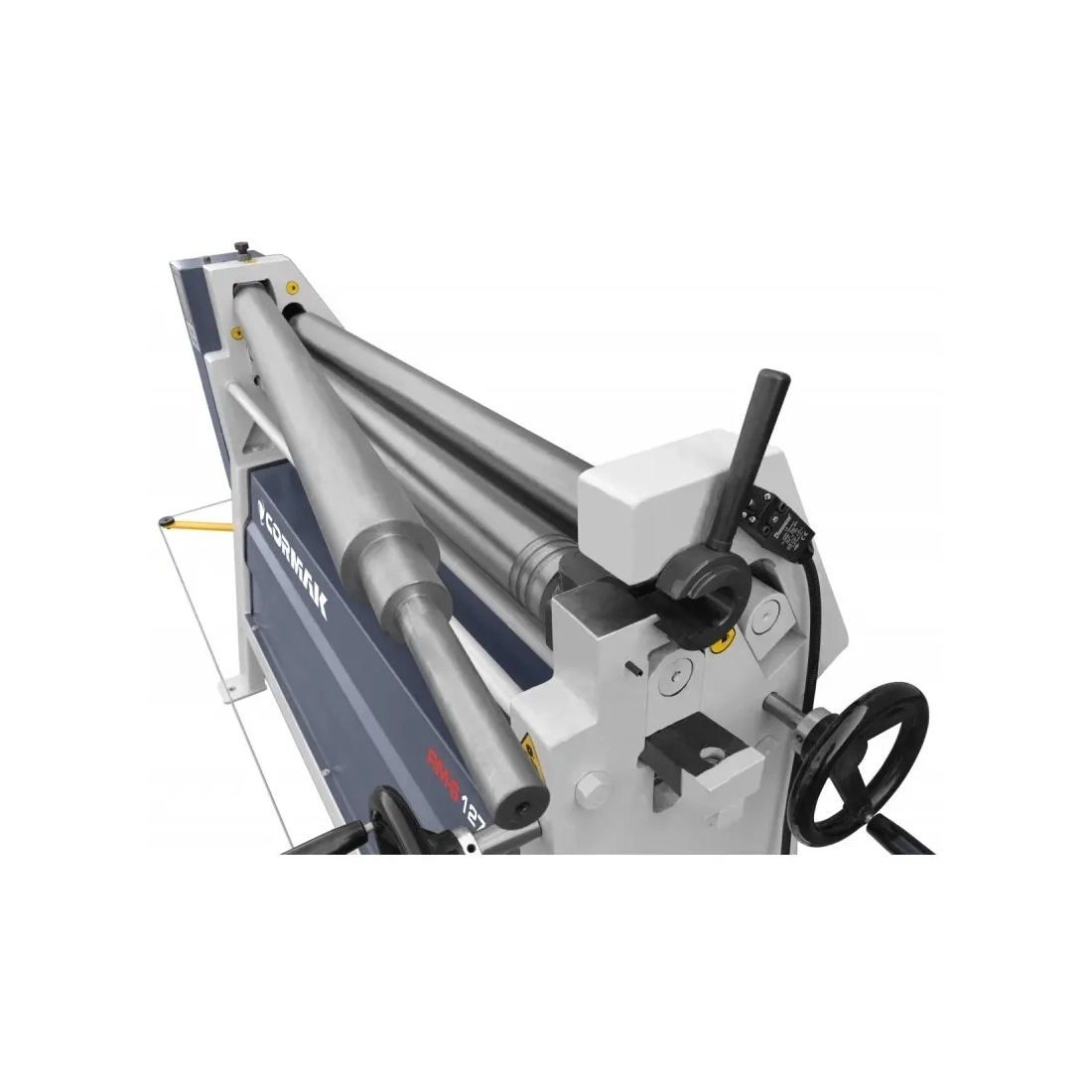

Masina RM-1270/90 este echipata cu tavalug superior pliabil, care faciliteaza scoaterea rapida si sigura a pieselor finite. Sistemul de blocare integrat previne deschiderea accidentala in timpul lucrului, sporind siguranta operatorului. In configuratia standard, se poate obtine un diametru minim de indoire egal cu de trei ori diametrul tavalugului superior, pentru metale cu limita de curgere la rece de 260 N/mm².

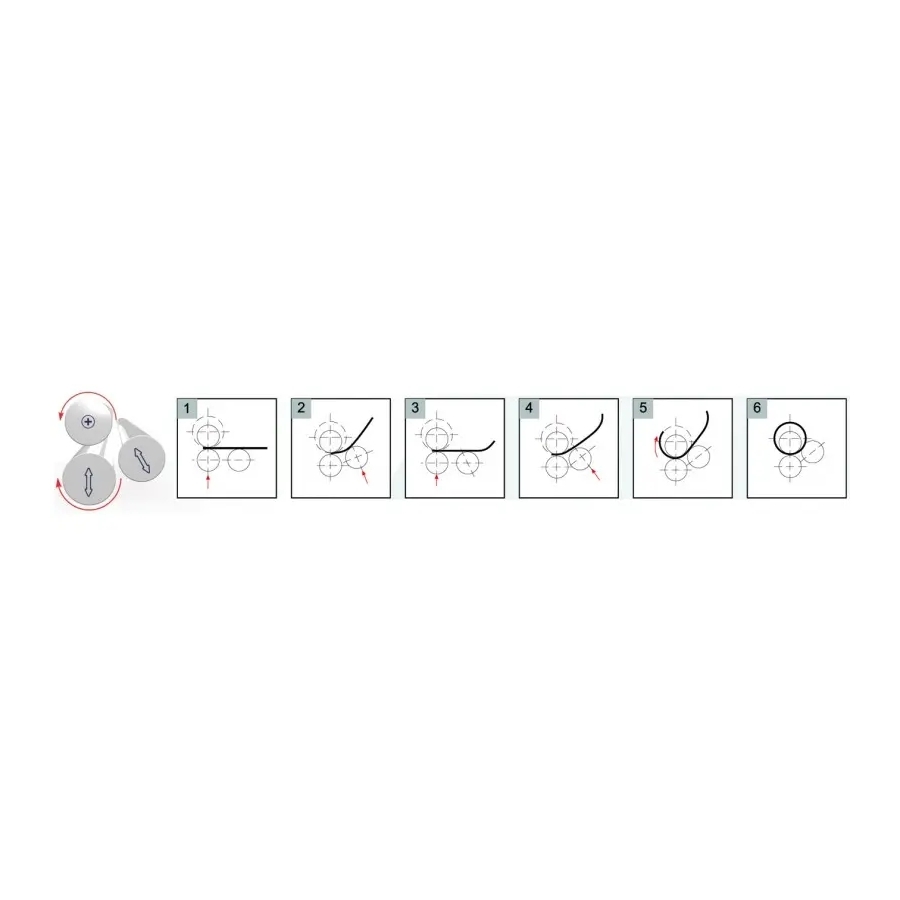

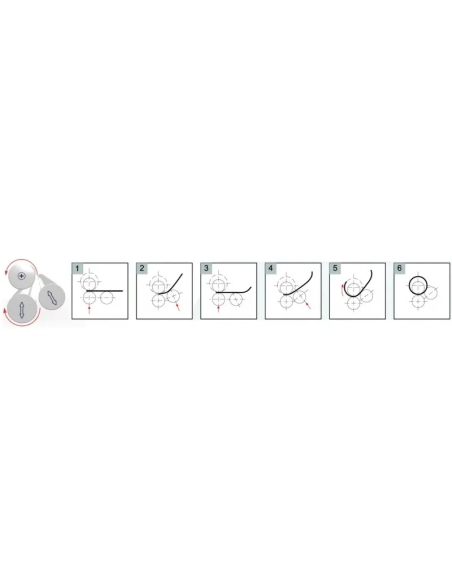

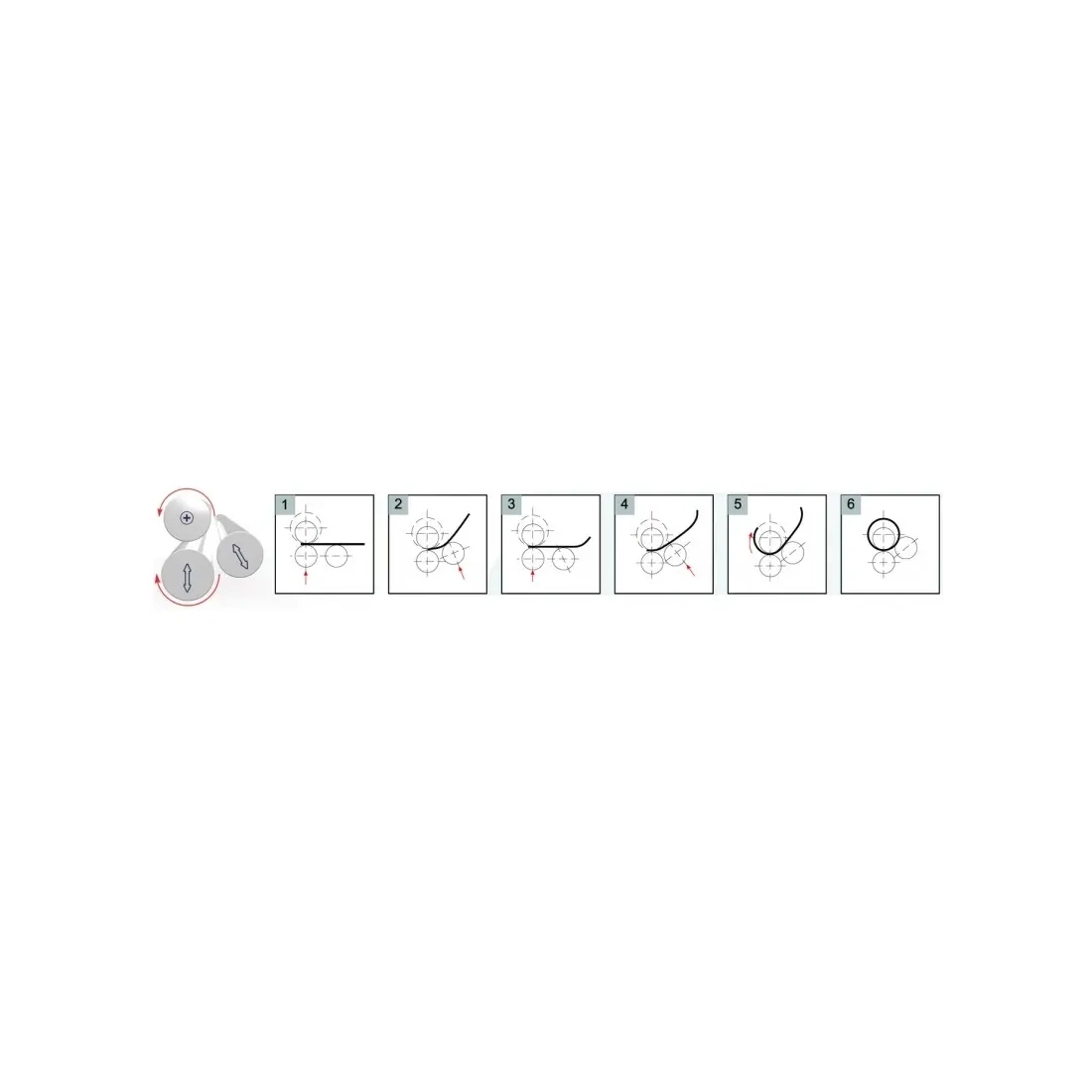

Schita procesului:

Principalele avantaje ale masinii RM-1270/90

• Cadru sudat robust din otel, proiectat pentru stabilitate si rezistenta la solicitari ridicate
• Tavaluguri din otel de inalta rezistenta, calite si slefuite, conforme SAE 1050
• Antrenare motorizata a tavalugurilor superioare si inferioare, prin reductor si lant, pentru indoire constanta sub sarcina
• Posibilitate de indoire conica, specifica modelelor din seria RM

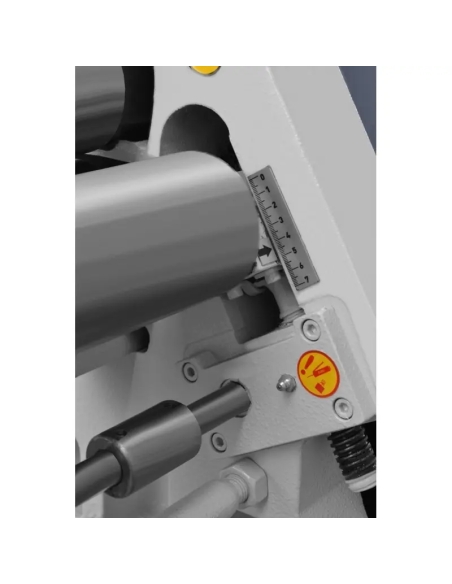

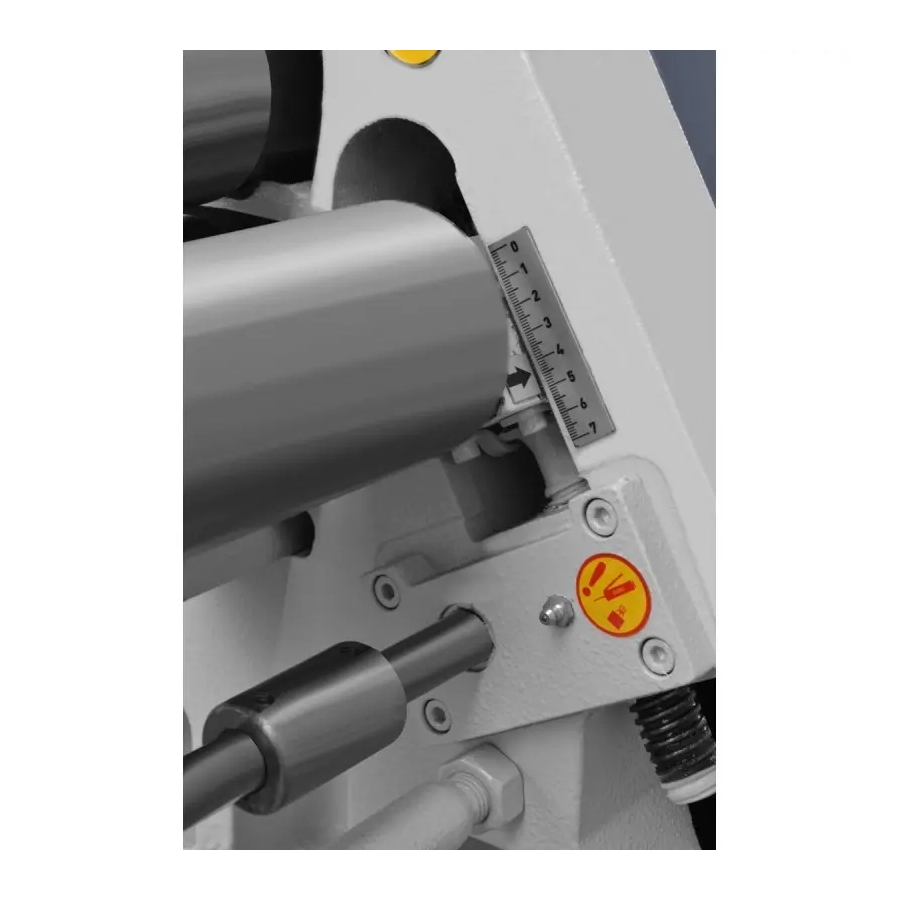

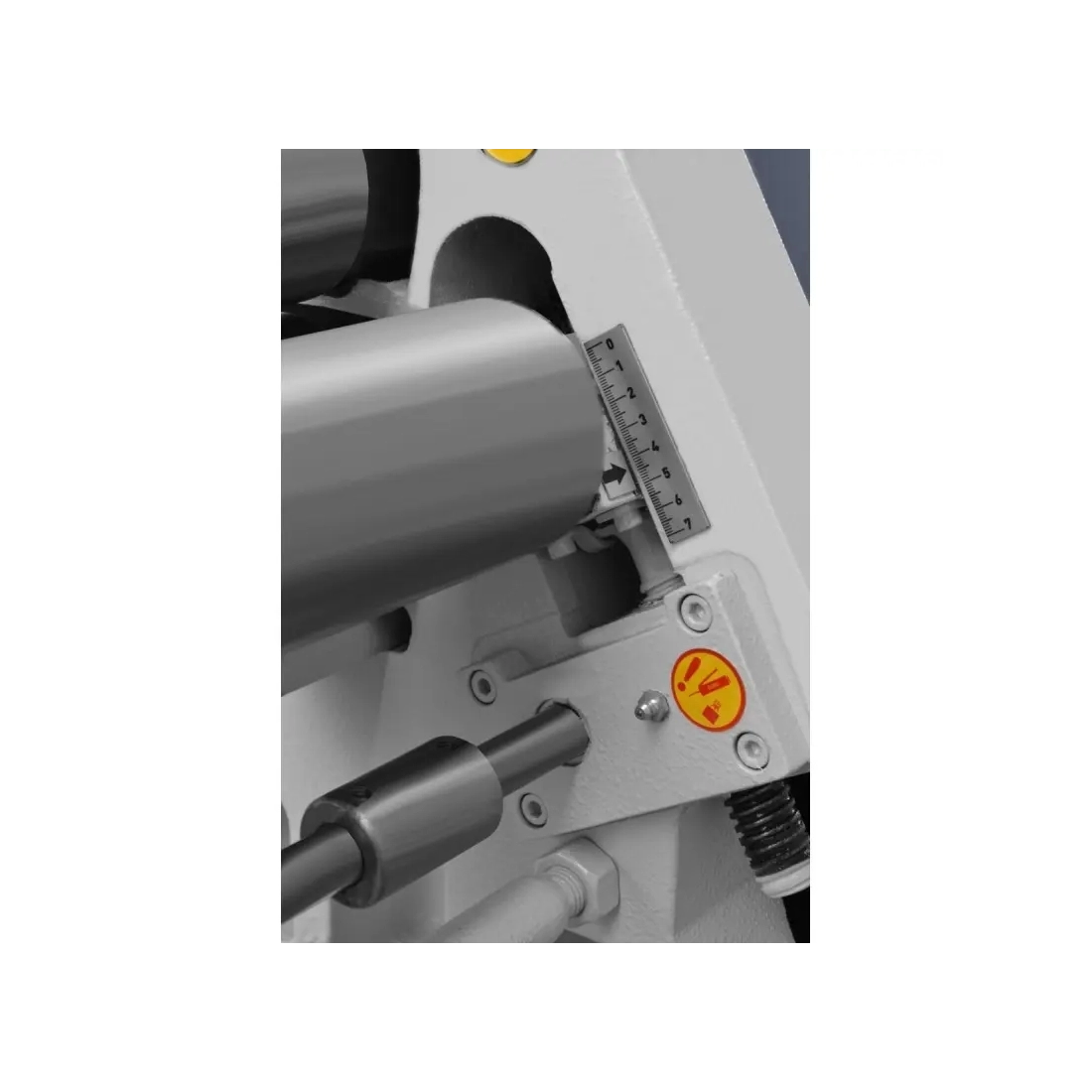

• Reglaj manual pe inaltime al tavalugurilor inferioare si laterale in dotarea standard
• Caneluri pe tavaluguri pentru indoirea barelor
• Constructie conform Directivei CE, cu marcaj CE si declaratie de conformitate

Optiuni de extindere si configurare

Masina poate fi echipata optional cu ridicare motorizata a tavalugurilor inferioare si laterale, ceea ce permite pre-indoire precisa si repetabila, precum si cu indicator digital pentru pozitia tavalugurilor actionate electric, sporind controlul si productivitatea.

Parametri tehnici

Modelul masinii de indoit: 1270/90
Lungimea tavalugului (mm): 1270
Diametrul tavalugului (mm): 90
Grosimea maxima a materialului (mm): 2,5
Viteza de indoire (m/min): 6
Puterea motorului principal (kW): 1,1
Lungimea masinii (mm): 1850
Adancimea masinii (mm): 700
Inaltimea masinii (mm): 1200
Greutate aproximativa (kg): 520

Nota: Valorile nominale pentru echipamentul standard se bazeaza pe metale cu limita de curgere la rece de 260 N/mm2.

Echipamente optionale

• Tavalug lateral motorizat
• Indicator digital pentru pozitia tavalugului lateral

Masina de indoit tabla CORMAK RM-1270/90 este o solutie profesionala pentru utilizatorii care urmaresc precizie, fiabilitate si versatilitate in procesele de laminare a tablei.
