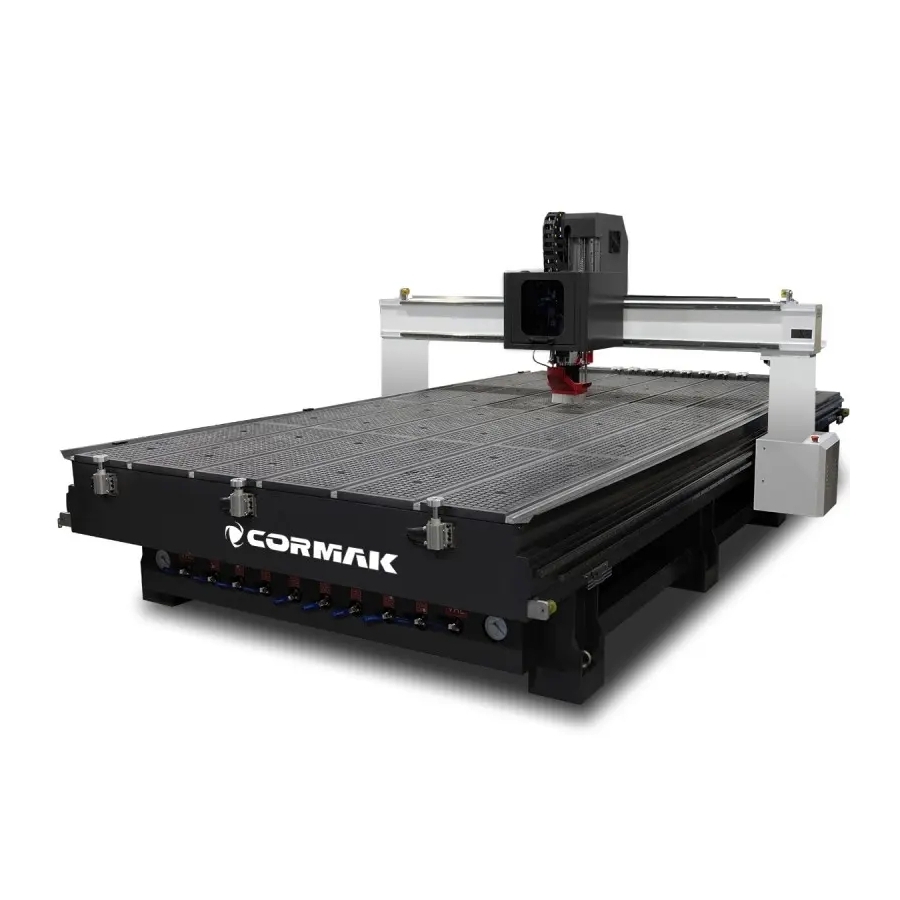

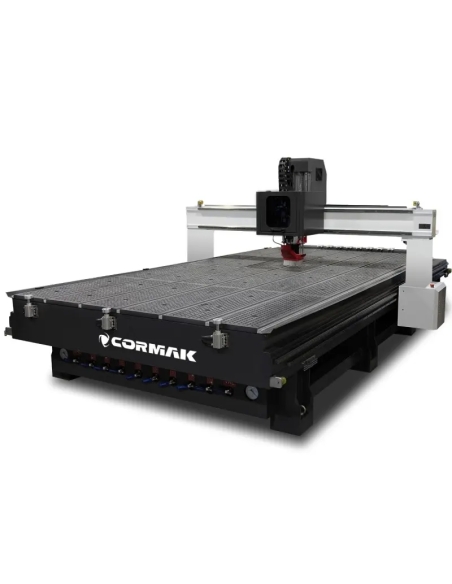

Router CNC CORMAK B2131 ATC cu schimbare automată a sculei, 2100 × 3200 mm

Descrierea mașinii

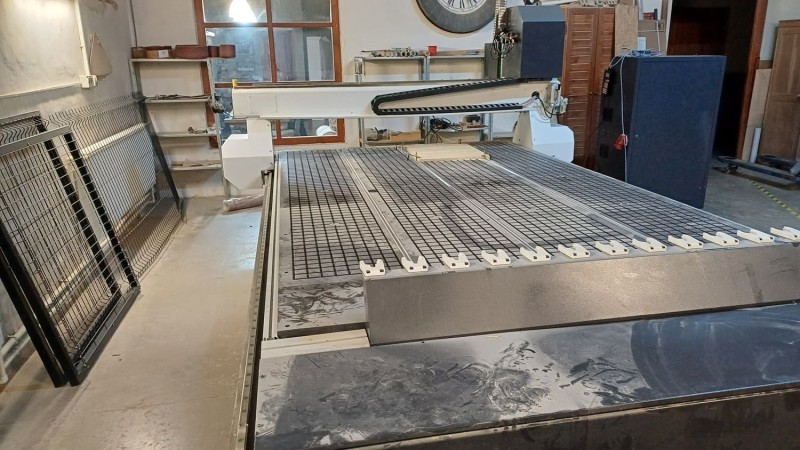

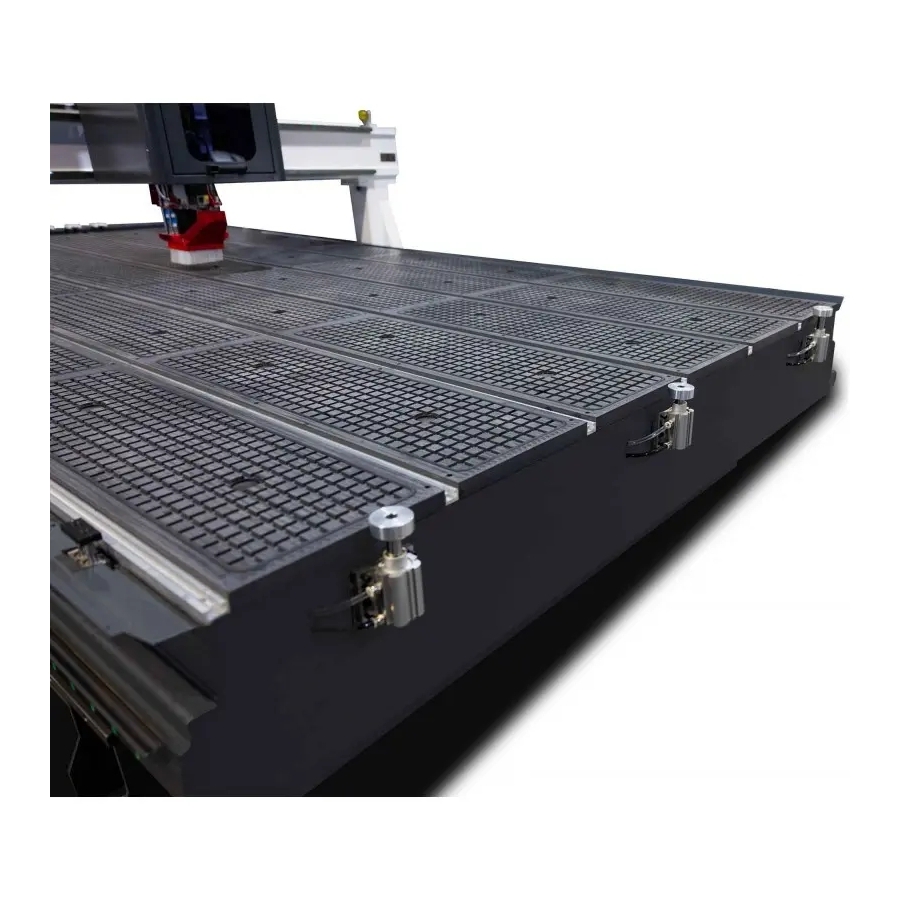

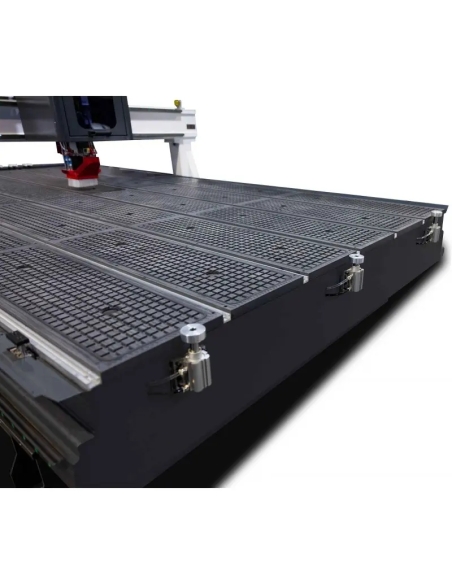

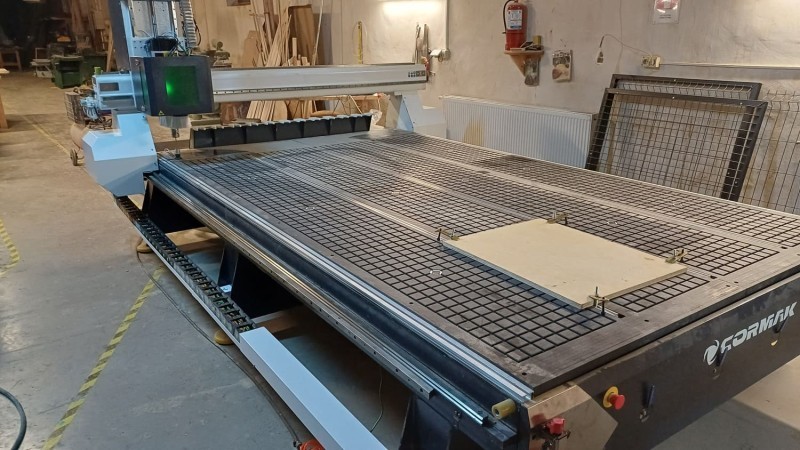

1. Masa de lucru

• Masa secționată cu ȘASE zone de vacuum independente, realizată din plăci HPL rigide și rezistente.
• Fiecare zonă are orificii prin care, printr-un sistem de conducte, este alimentat vacuumul de la pompa de vid.

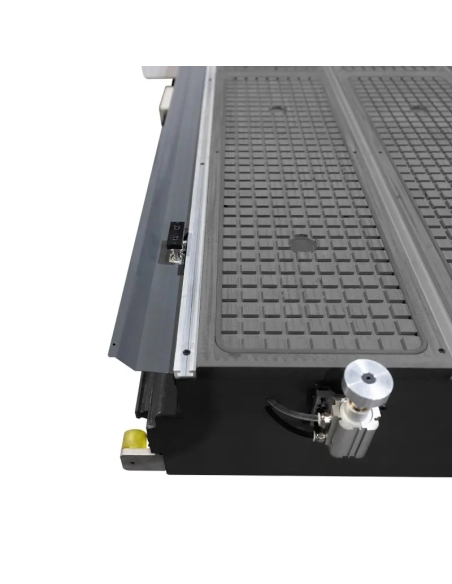

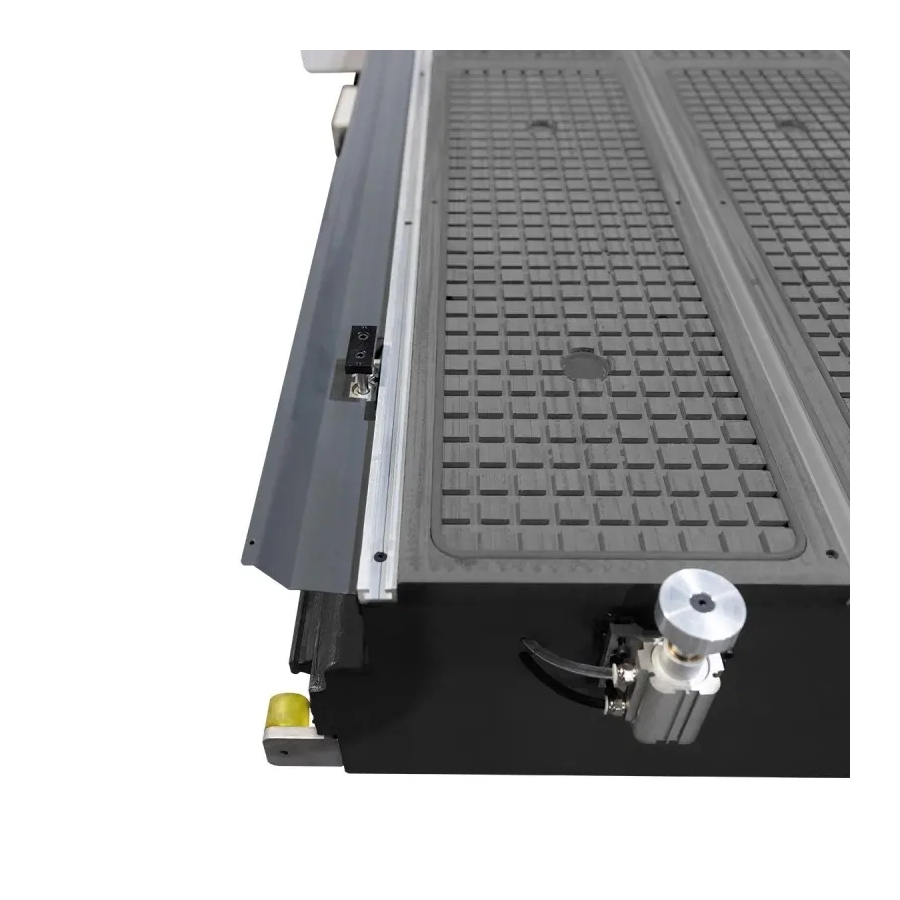

• Poziționatoarele pneumatice permit așezarea materialului mereu în aceeași poziție. Acestea sunt incluse în standard în colțul din stânga-jos și necesită un compresor.
• Orificiile principale ale mesei cu vacuum au dopuri, astfel încât se pot fixa materiale de diferite dimensiuni.
• Suprafața mesei este acoperită cu o rețea de canale care asigură distribuirea uniformă a vacuumului pe întreaga arie.
• Dispune de caneluri care permit și fixarea manuală a materialului.

2. Ax (spindle) HQD

• Ax fără perii de la un producător de top, de clasă înaltă, cu putere de 9 kW, alimentat prin invertor și prevăzut cu protecție la suprasarcină.
• Electroax de frezare echipat cu sistem inovator de răcire cu AER.
• Pregătit pentru schimbarea automată a sculelor, reducând timpul de prelucrare prin eliminarea opririlor necesare schimbării manuale a frezei.
• Automatizarea permite folosirea tuturor sculelor în procesul de producție, fără calibrare și fără oprirea ciclului de lucru.

3. Acționare

• Acționări eficiente energetic, de înaltă clasă: servomotoare Leadshine de 1500W cu moment mare de menținere, dublu pe axa Y.

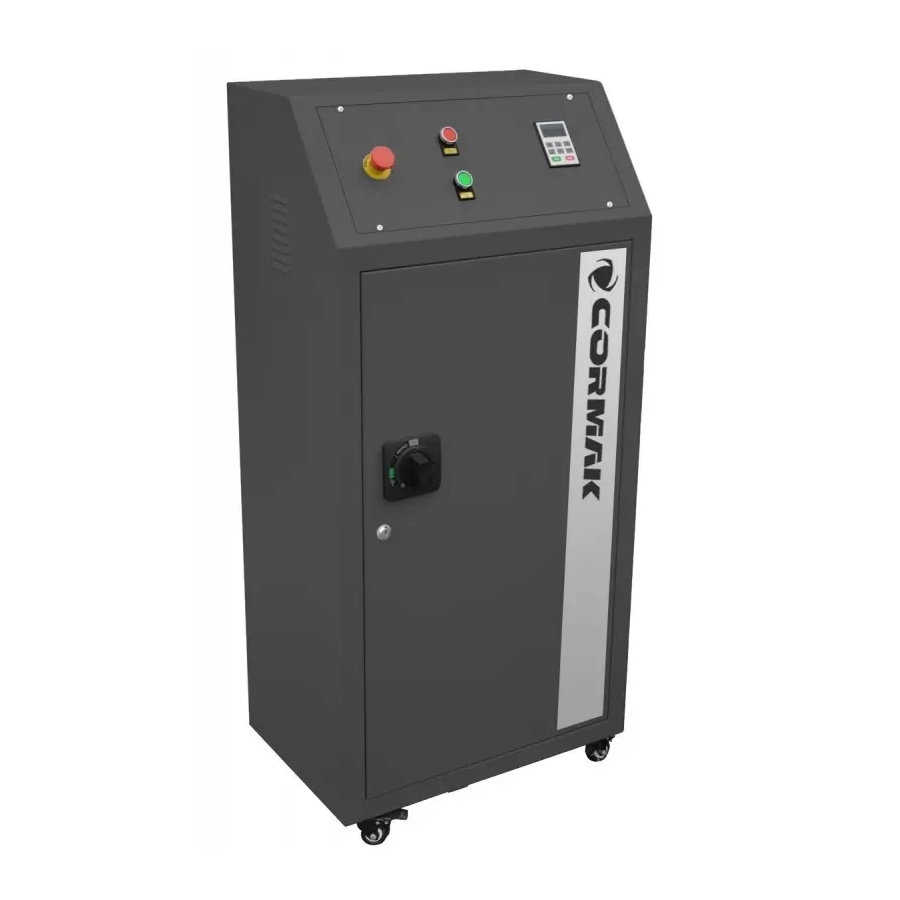

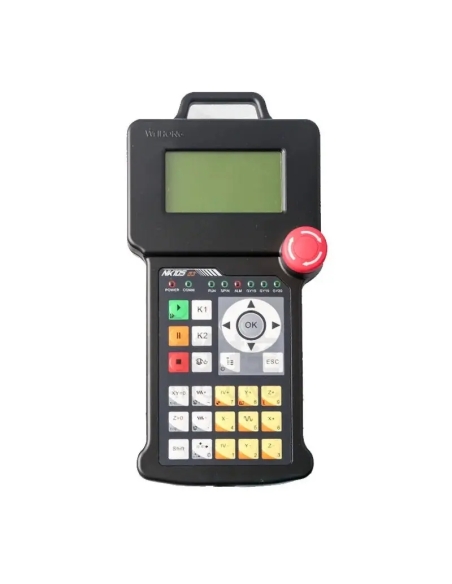

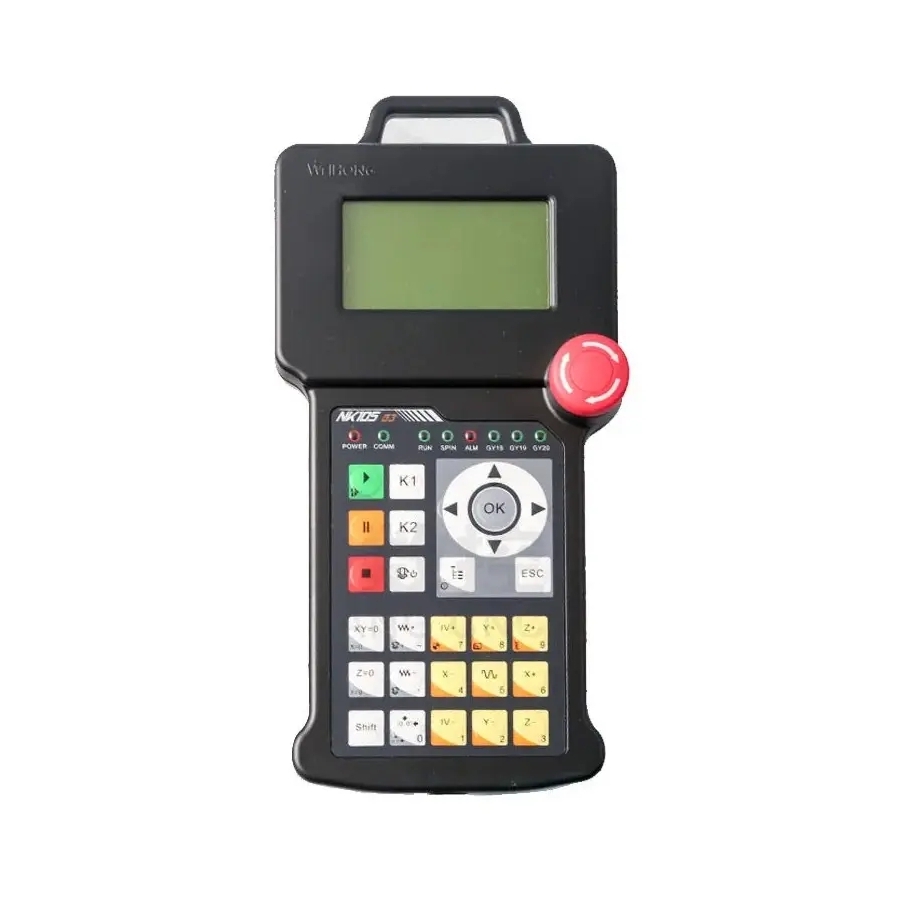

• Controlate de controlerul digital NK-105 G3, acestea asigură o prelucrare de calitate excelentă la viteze de lucru ridicate pe fiecare direcție.
• Servomotoarele fără perii pentru axele X și Y transmit mișcarea printr-un reductor planetar de calitate superioară.
• Axa Z, unde precizia poziționării este esențială, este antrenată de un șurub cu bile ranforsat.
• Deplasarea portalului pe axele X și Y se face prin ghidaje HIWIN și roți dințate cu dantură oblică, realizate din oțel de înaltă calitate, călit și întărit, pentru funcționare îndelungată.
• Șinele trapezoidale profesionale HIWIN utilizate pe toate axele sunt verificate pentru conformitate, iar testele sunt efectuate în fiecare etapă de asamblare.
• Sistem central de ungere, fără întreținere, pentru cele mai importante elemente mobile: cărucioarele și șurubul cu bile. Acesta economisește timp și protejează componentele principale aflate în mișcare.

4. Construcție

• Construcția portalului mobil este realizată din fontă turnată, obținând o rigiditate remarcabilă și amortizând foarte bine vibrațiile apărute în timpul prelucrării.
• Structura rigidă a mesei, realizată din oțel nervurat, elimină apariția vibrațiilor în timpul procesului de producție.

5. Magazin de 8 scule și senzor de măsurare a sculei

• Mașina este echipată cu magazie liniară pentru 8 poziții, set de conuri ISO30 și bucșe ER32.
• Setul include portscule ISO30 și bucșe pentru prinderea sculelor cu dimensiunile: 1/2" - 6 buc.; 1/8" - 2 buc.; 3-4mm - 2 buc.; 5-6mm - 4 buc.; 7-8mm - 2 buc.; 9-10mm - 2 buc.

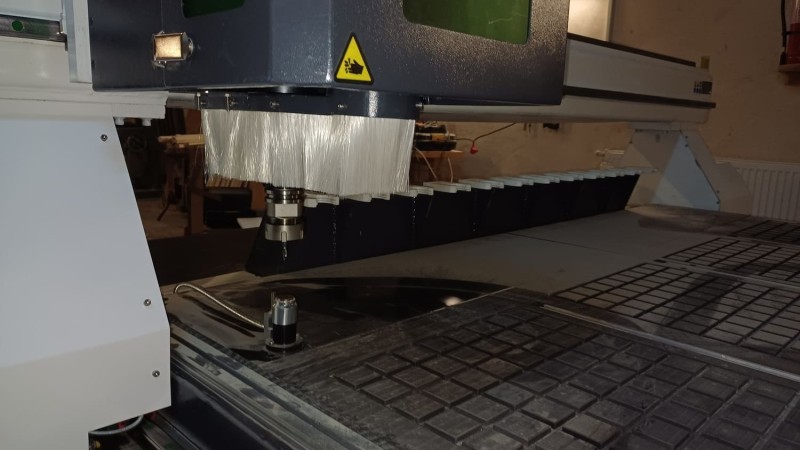

• Fiecare freză CNC este dotată cu un senzor precis de înălțime a sculei pe axa Z, care elimină timpul necesar corecțiilor după fiecare schimbare a sculei.

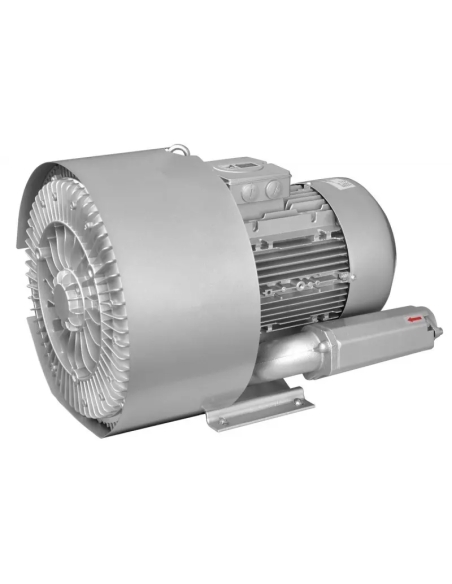

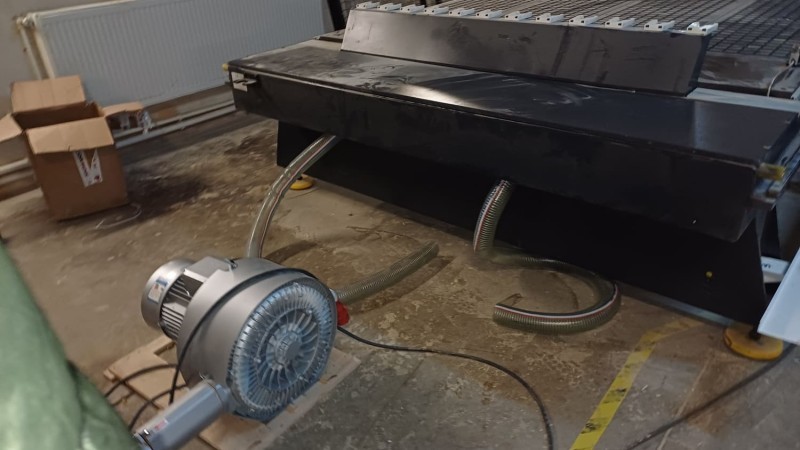

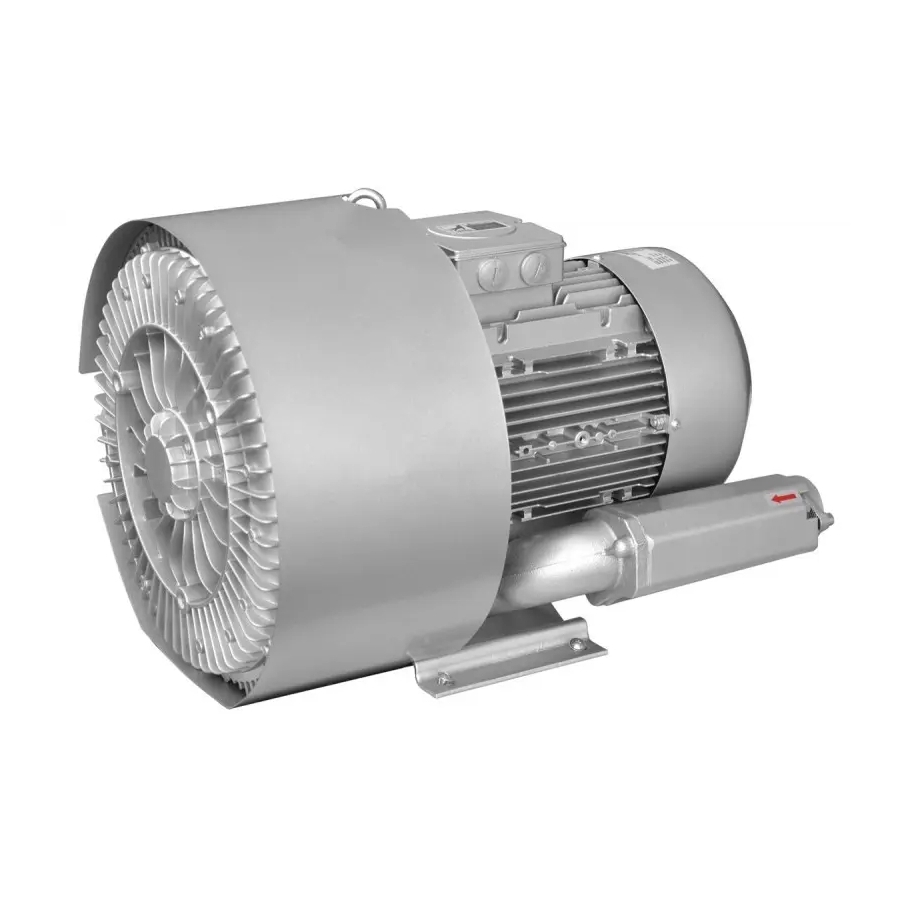

6. Pompa de vacuum opțională și talpa de aspirare

• Utilizarea unei pompe de vid crește semnificativ forța de fixare a pieselor pe masa mașinii, astfel încât materialul nu se deplasează.
• 6 zone de vacuum independente.

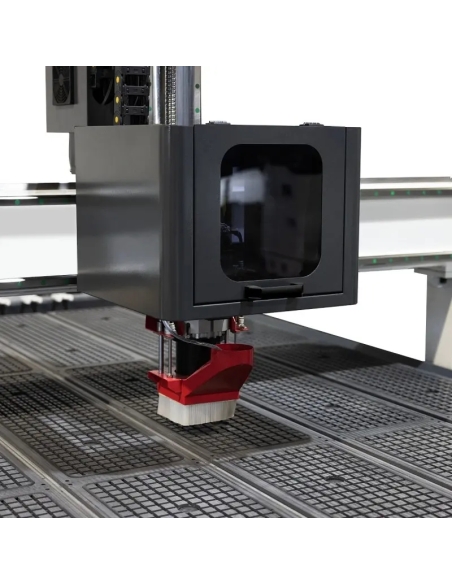

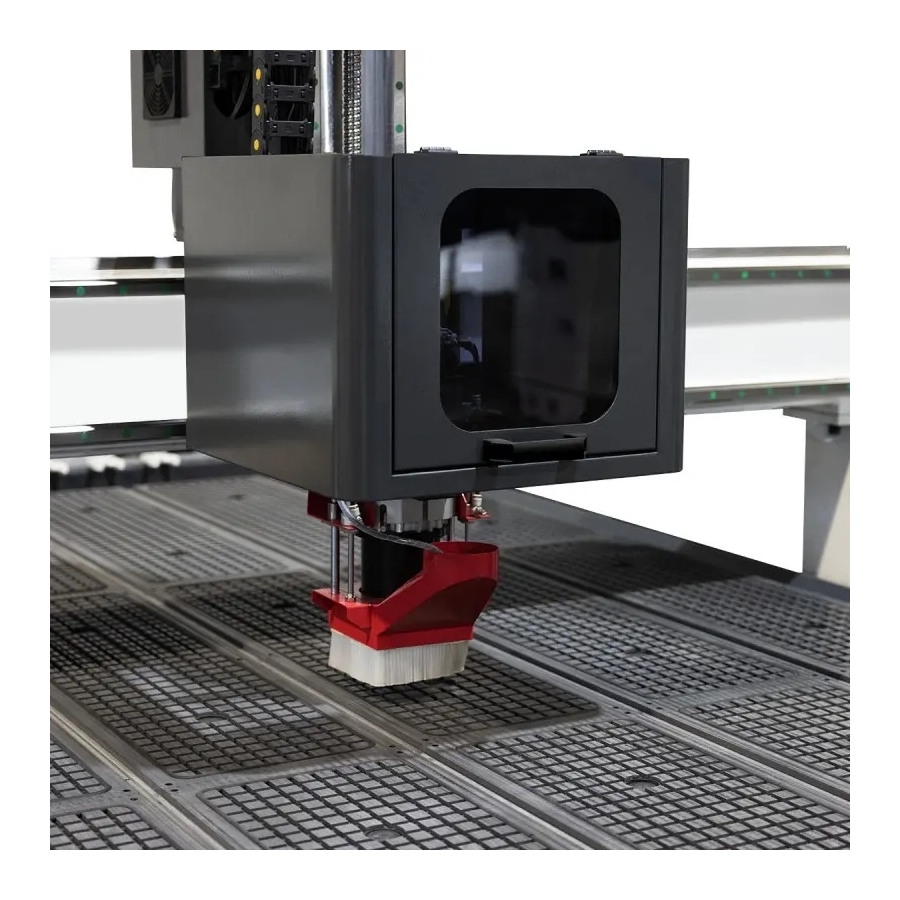

• Talpa de aspirare acționată pneumatic, montată lângă ax, permite conectarea oricărui sistem de evacuare a așchiilor, păstrând curățenia prelucrării, siguranța și precizia lucrului.

Documentație și conformitate

Utilajul dispune de CE UE și DTR.

Parametri tehnici – CORMAK B2131 ATC

Mașina este dotată cu funcția de memorare a ultimei traiectorii G-code. În caz de defecțiune sau întrerupere de curent, aceasta reia lucrul din ultimul punct, fără pierdere de timp sau material.

Echipare

• Ax răcit cu aer, versiune Premium.
• Servomotoare hibride.
• Masă cu vacuum – 6 zone de vacuum independente și masă cu caneluri T pentru fixarea manuală a materialului.
• Senzor de măsurare a sculei inclus.
• Scule, set de bucșe, picioare de nivelare și alte accesorii.

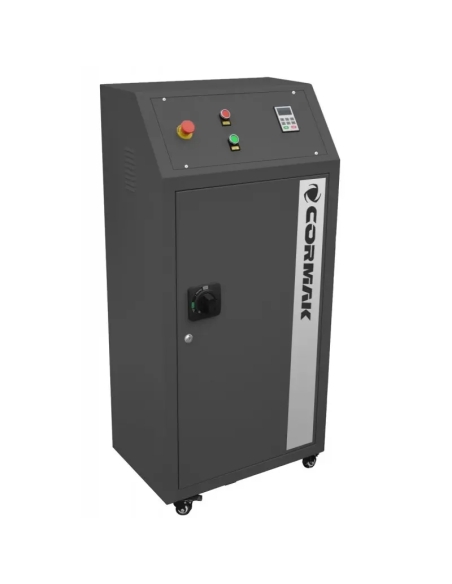

• Control DSP – prelucrare digitală a datelor.
• Set de pornire pentru scule.

Echipare opțională

• Software UCanCAM V13 în versiune în limba română.
• Software UCanCAM V13 PRO în versiune în limba română.
• Pompă de vacuum 5,5 kW.
• Pompă de vacuum 7,5 kW.
• Bariere de siguranță conforme CE.
• Cortine luminoase – laser, conforme CE.
