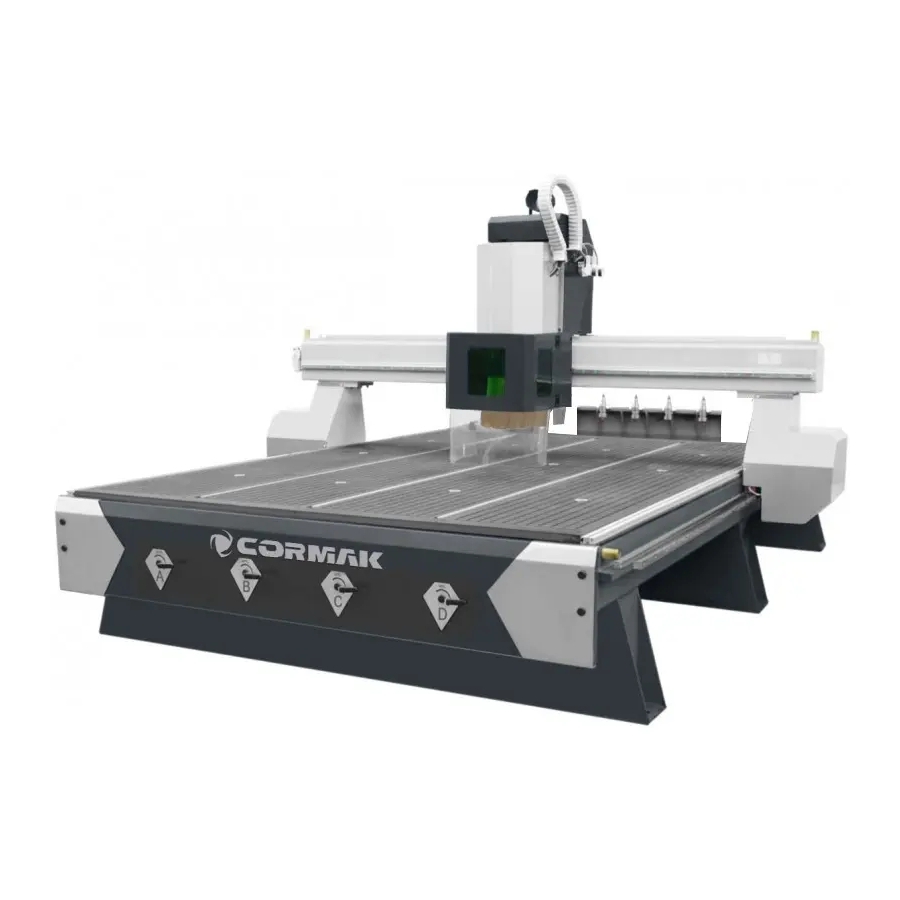

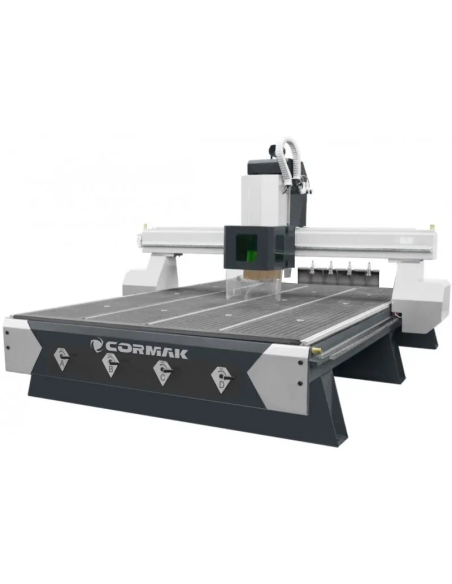

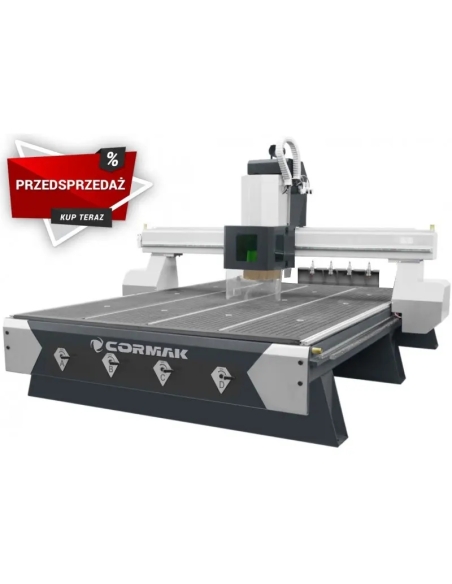

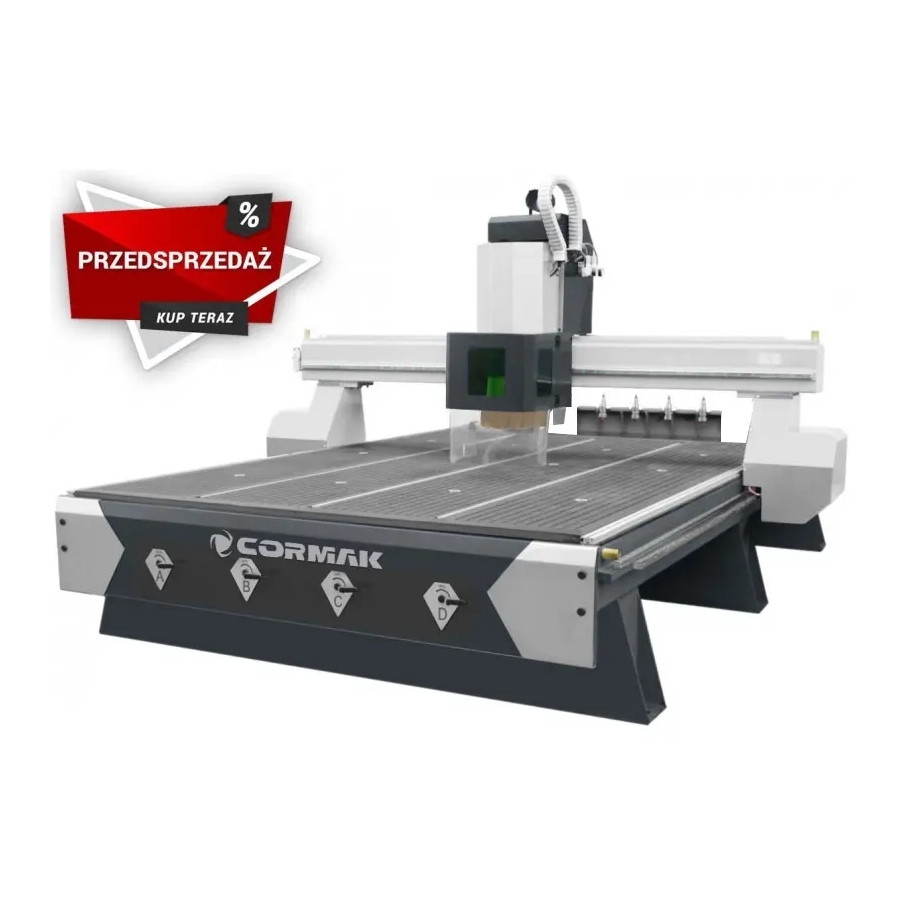

Mașină de frezat CNC cu schimbare automată a sculei CORMAK C1325 ATC, 1300×2500 mm

Descrierea mașinii

1. Masa de lucru

• Masa secționată cu patru secțiuni de vacuum independente, realizată din plăci HPL rigide și rezistente.
• Fiecare secțiune are orificii către care, printr-un sistem de țevi, este furnizat vacuumul de la pompa de vid.
• Orificiile principale ale mesei cu vacuum sunt prevăzute cu dopuri, datorită cărora se pot fixa diferite formate de material.
• Suprafața mesei de lucru este acoperită cu o rețea de canale care permite distribuirea uniformă a vacuumului pe întreaga suprafață.
• Dispune și de caneluri care permit fixarea manuală a materialului.

2. Arbore (spindle) HQD

• Spindle fără perii, de clasă superioară, cu putere de 9 kW, alimentat prin invertor și prevăzut cu protecție la suprasarcină.
• Electrospindle de frezare echipat cu sistem de răcire cu aer.
• Adaptat pentru schimbarea automată a sculelor, reducând timpul de prelucrare prin eliminarea opririlor pentru schimbarea manuală a frezei.
• Automatizarea permite utilizarea tuturor sculelor în procesul de producție fără calibrare și fără oprirea ciclului de lucru.

3. Acționare

• Acționări economice, de clasă superioară: servodrivere Leadshine de 1500W cu cuplu mare de menținere, dublu pe axa Y.

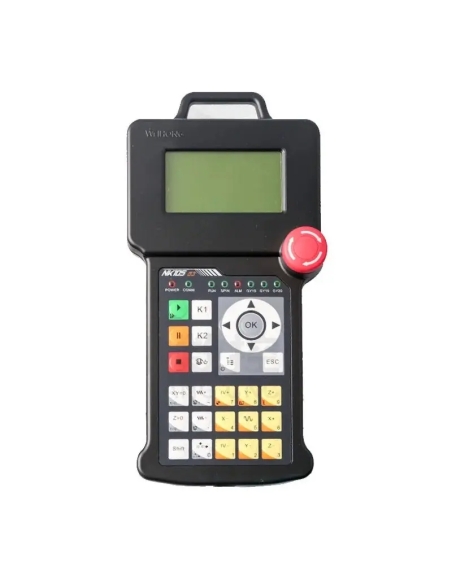

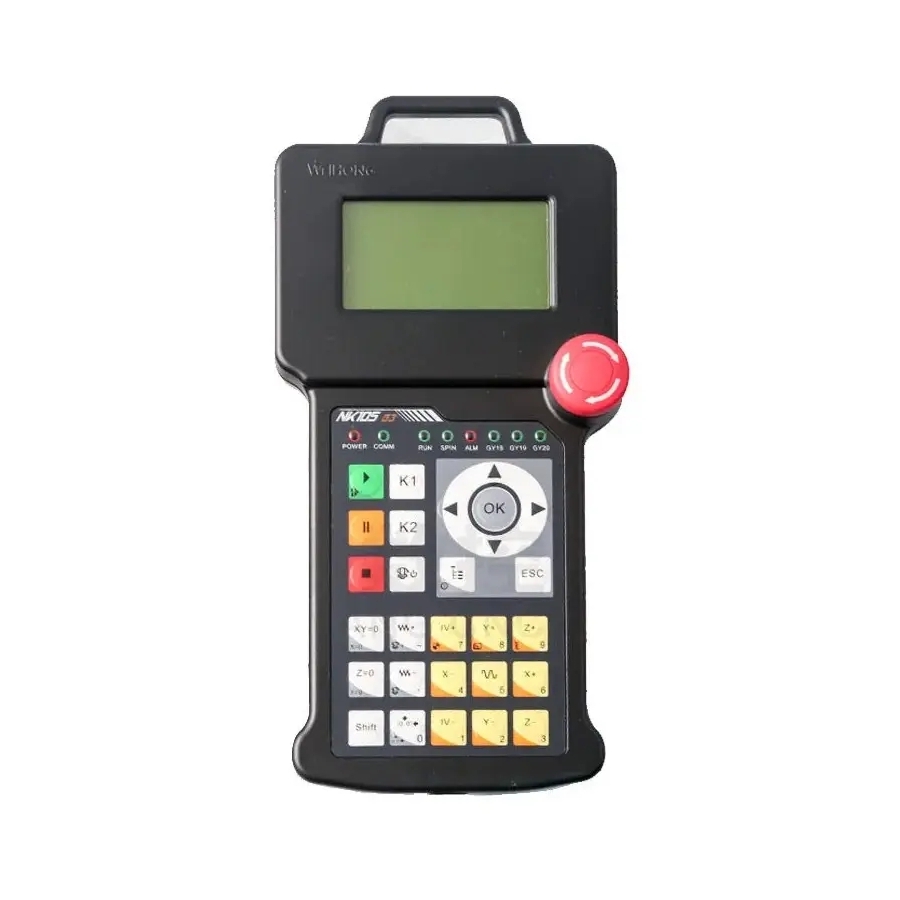

• Controlate de controlerul digital NK-105 G3, acestea asigură prelucrări de calitate excelentă, păstrând viteze ridicate de lucru pe fiecare direcție.
• Servomotoarele fără perii care acționează axele X și Y transmit mișcarea prin reductoare planetare de înaltă calitate.
• Axa Z, unde precizia poziționării este esențială, este acționată de un șurub cu bile ranforsat.
• Deplasarea portalului pe axele X și Y se realizează prin ghidaje HIWIN și cremalieră cu pinioane cu dinți elicoidali, garantând funcționarea îndelungată fără probleme. Elementele sunt realizate din oțel de calitate, călit și tratat.
• Șinele trapezoidale profesionale HIWIN folosite pe toate axele sunt verificate din punctul de vedere al conformității, iar procedurile de testare sunt efectuate în fiecare etapă a montajului.
• Sistem central de ungere, fără întreținere, pentru cele mai importante elemente mobile: cărucioarele și șurubul cu bile. Acesta economisește timp și protejează componentele-cheie.

4. Construcție

• Construcția portalului mobil este realizată din fontă turnată, oferind o rigiditate remarcabilă și amortizând foarte bine vibrațiile apărute în timpul prelucrării.
• Structura rigidă a mesei, realizată din oțel nervurat, elimină apariția vibrațiilor în timpul procesului de producție.

5. Magazin cu 4 scule și senzor de măsurare a sculei

• Mașina este echipată cu magazie liniară de scule cu 4 poziții, set de conuri ISO30 și pensete ER32.
• Setul include portscule ISO30 și pensete pentru prinderea sculelor cu dimensiunile: 1/2" - 6 buc.; 1/8" - 1 buc.; 3-4mm - 1 buc.; 5-6mm - 2 buc.; 7-8mm - 1 buc.; 9-10mm - 1 buc.
• Fiecare freză CNC este dotată cu un senzor precis de înălțime a sculei pe axa Z, care elimină timpul alocat corecțiilor de măsurare după fiecare schimbare de sculă.

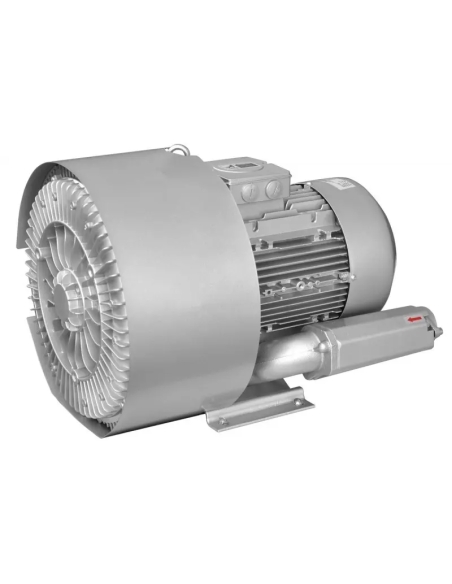

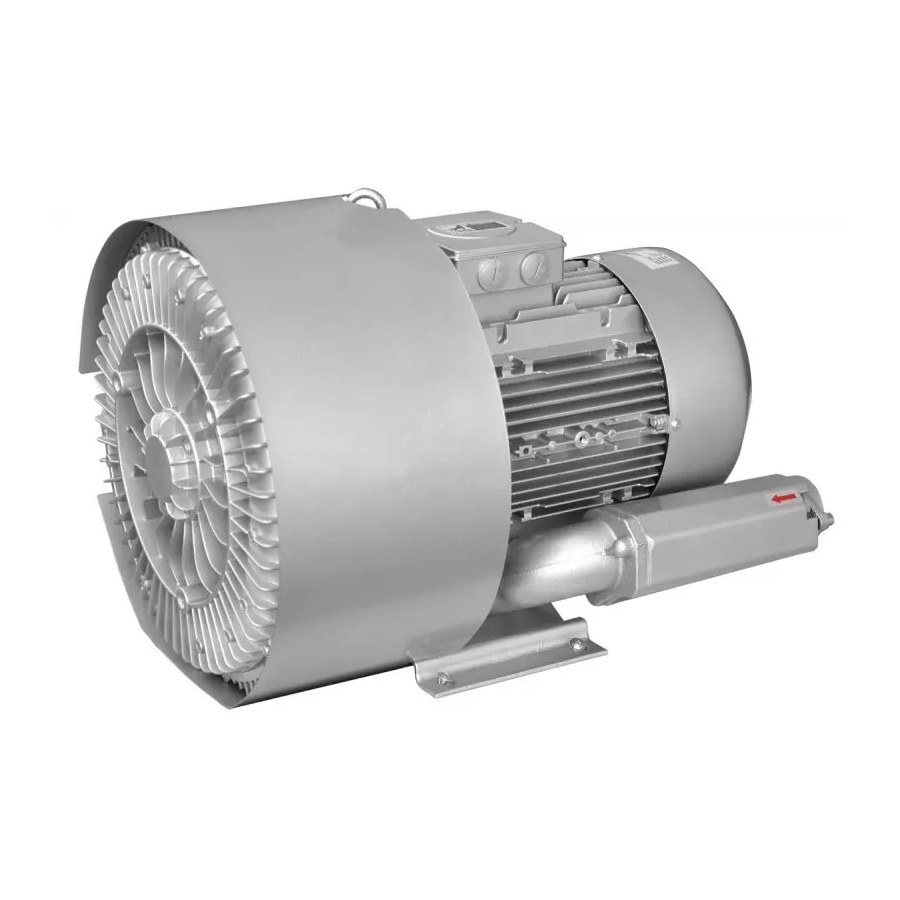

6. Pompa de vacuum opțională și talpa de aspirație

• Utilizarea unei pompe de vid crește semnificativ forța de fixare a pieselor pe masa mașinii, astfel încât materialul nu se deplasează.
• 4 secțiuni de vacuum independente.
• Talpa de aspirație acționată pneumatic, montată lângă spindle, permite conectarea la orice sistem de exhaustare a așchiilor, menținând curățenia, siguranța și precizia prelucrării.

Utilajul dispune de certificare CE UE și DTR.

Parametri tehnici

Mașina este echipată cu funcția de memorare a ultimei traiectorii G-code. În caz de defecțiune sau întrerupere a alimentării, își reia lucrul din ultimul punct, fără pierdere de timp și material.

Echipare

• Spindle răcit cu aer, versiune Premium.
• Servodrivere Leadshine de 1500W.
• Portal mărit pe axa Z la 300mm.
• Masă cu vacuum, cu 4 secțiuni de vacuum independente, și masă cu caneluri T pentru fixare manuală.
• Senzor de măsurare a sculei inclus.
• Scule, set de pensete, picioare de nivelare, talpă de aspirație și alte accesorii.
• Controler NK-105 G3.
• Funcție de memorare a ultimei traiectorii G-code. În caz de defecțiune sau întrerupere a alimentării, mașina reia lucrul din ultimul punct, fără pierdere de timp și material.
• Set de pornire pentru scule: freze, burghie și suporturi.

Echipare opțională

• Software UCanCAM V13 în versiune poloneză.
• Software UCanCAM V13 PRO în versiune poloneză.
• Pompă de vacuum 5.5 kW.
• Pompă de vacuum 7.5 kW.
• Bariere de siguranță conforme CE pentru 1 latură.
• Cortine luminoase cu laser, conforme CE.
• Posibilitate de ridicare a portalului pe axa Z până la 450 mm.
• Posibilitatea adăugării ceții de ulei.
