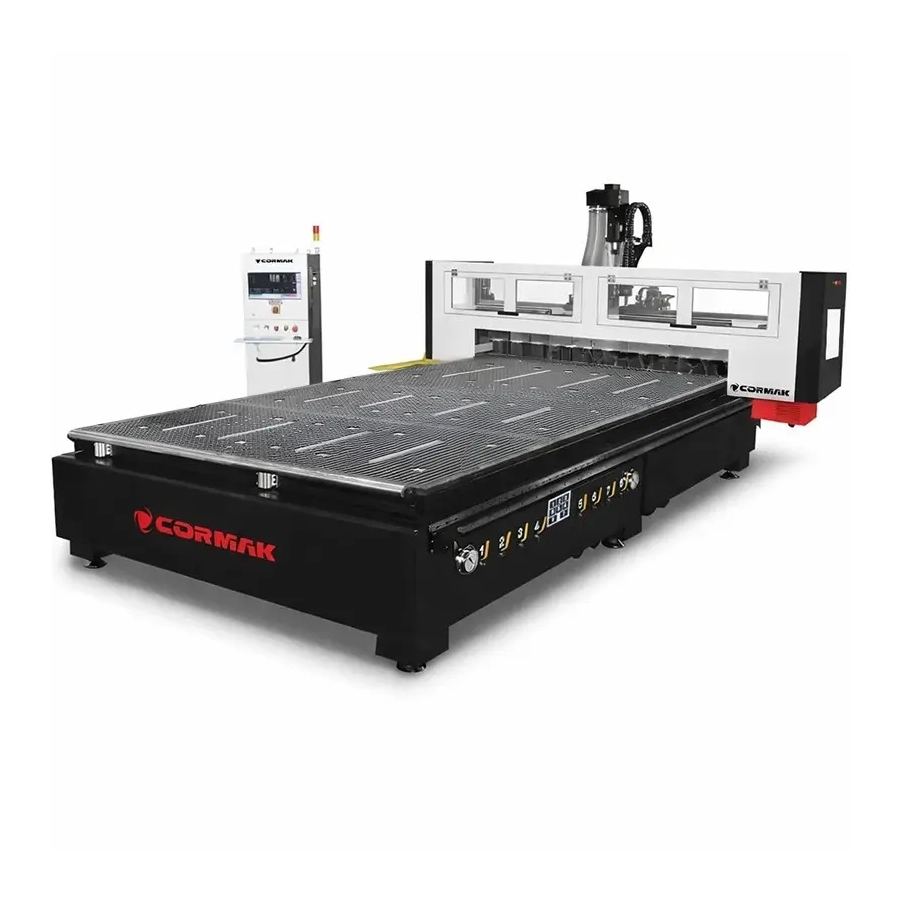

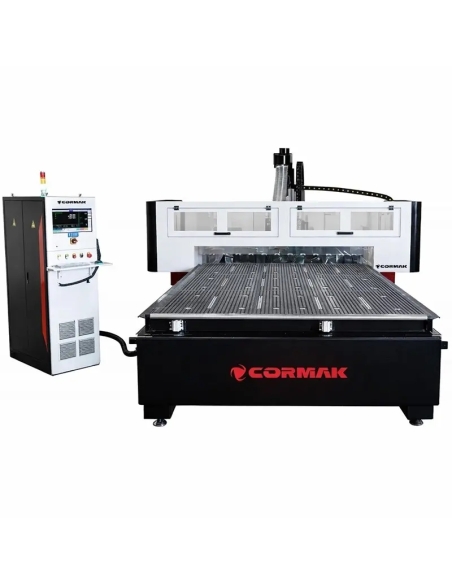

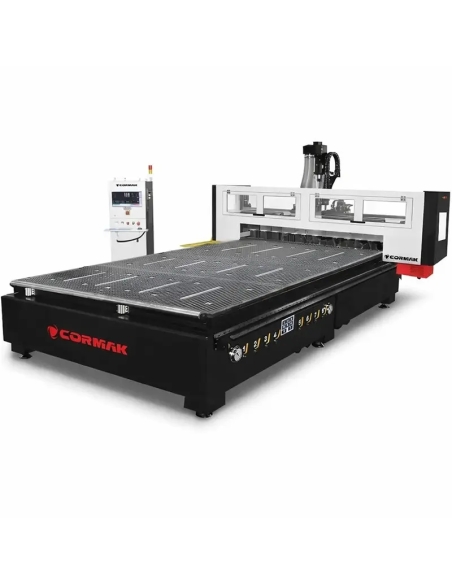

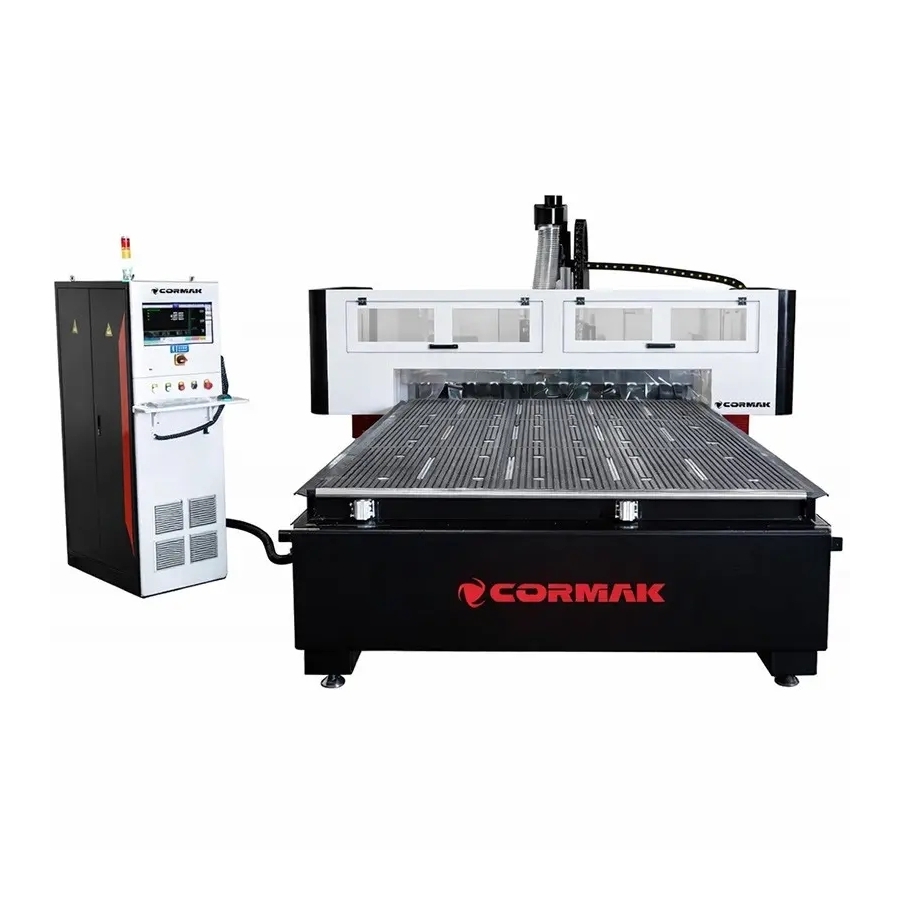

Freza CNC CORMAK IND 2131 (2100x3100)

Masina de frezat CNC CORMAK IND 2131 este un echipament industrial de inalta precizie, proiectat pentru productia intensiva si continua. Cu un poligon de lucru de 2100 x 3100 mm, constructie robusta si componente premium, aceasta freza CNC este destinata prelucrarii materialelor precum lemn, MDF, OSB, PVC, HPL, placaj, plexiglas, dibond, carbon si alucobond.

Seria IND CORMAK este dezvoltata pentru utilizare industriala, punand accent pe rigiditate, stabilitate, automatizare avansata si fiabilitate pe termen lung, fiind potrivita pentru cele mai grele sarcini de productie.

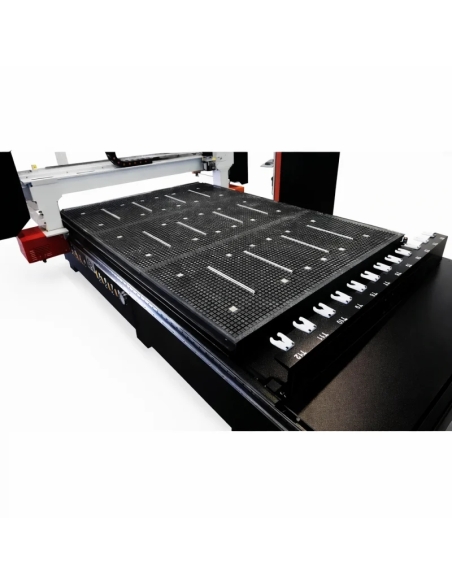

Masa de lucru

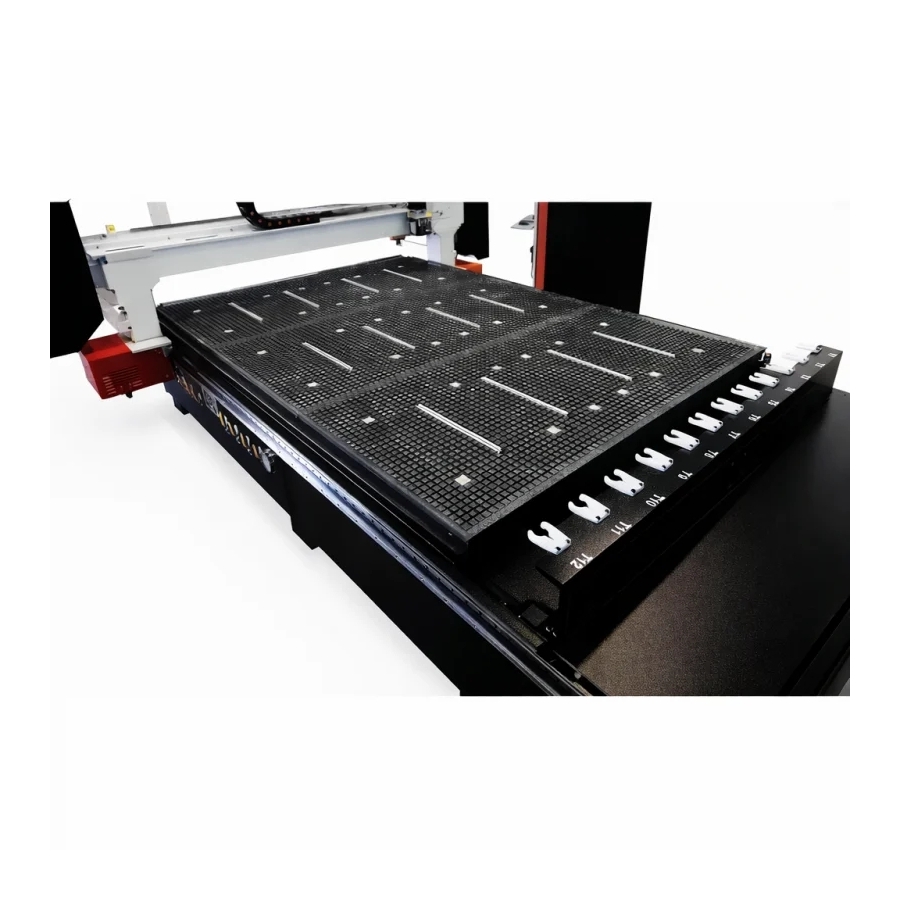

• Masa de lucru sectionata, cu sase sectiuni de vacuum independente, realizata din placi HPL rigide si rezistente, controlate direct din dulapul de comanda.
• Fiecare sectiune este prevazuta cu orificii prin care, printr-un sistem de conducte, este furnizat vacuumul de la pompa de vid.
• Orificiile principale ale mesei de vacuum sunt dotate cu dopuri, permitand fixarea materialelor de diferite dimensiuni.
• Suprafata mesei este acoperita cu o retea de canale, care asigura distribuirea uniforma a vacuumului pe intreaga suprafata de lucru.
• Masa dispune de canale care permit si fixarea manuala a materialului.
• Masa este echipata cu opritoare pe doua axe – pozitionere pneumatice care permit asezarea materialului de fiecare data in aceeasi pozitie.
• Gama de plotere IND este echipata cu o masa de lucru industriala ranforsata, masiva.
• Pozitionere pneumatice care permit asezarea materialului intotdeauna in aceeasi pozitie.

Electromandrina (ax frezor)

• Ax frezor fara perii cu putere de 9 kW, alimentat prin invertor si dotat cu protectie la suprasarcina.
• Electromandrina de frezare este echipata cu un sistem inovator de racire cu aer.
• Adaptata pentru schimbare automata a sculelor, ceea ce reduce semnificativ timpul de prelucrare prin eliminarea opririlor pentru schimbarea manuala a frezei.
• Automatizarea permite utilizarea tuturor sculelor in procesul de productie fara calibrare suplimentara si fara intreruperea ciclului de lucru.

Sistem de actionare (Drive)

• Actionari servo AC YASKAWA, eficiente energetic, controlate de un controller digital, care asigura calitate excelenta a prelucrarii la viteze mari de lucru.
• Motoarele servo AC fara perii pentru axele X si Y transmit miscarea prin reductoare planetare de inalta calitate.
• Axa Z, unde precizia de pozitionare este esentiala, este actionata printr-un surub cu bile ranforsat.

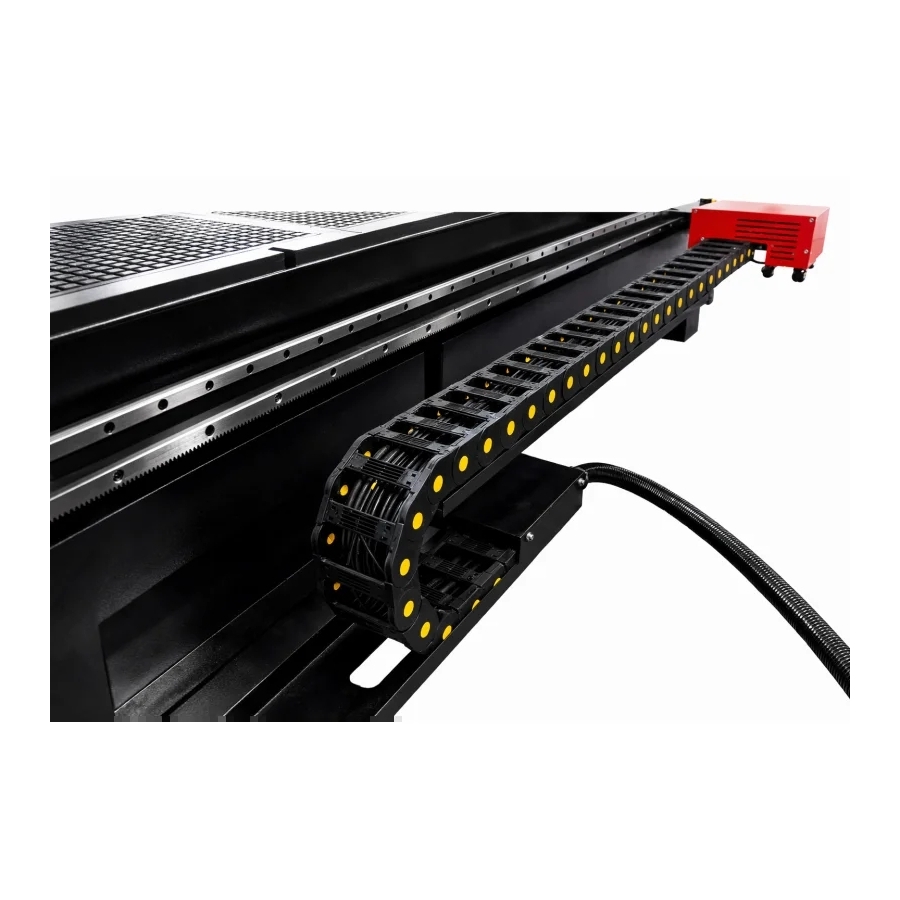

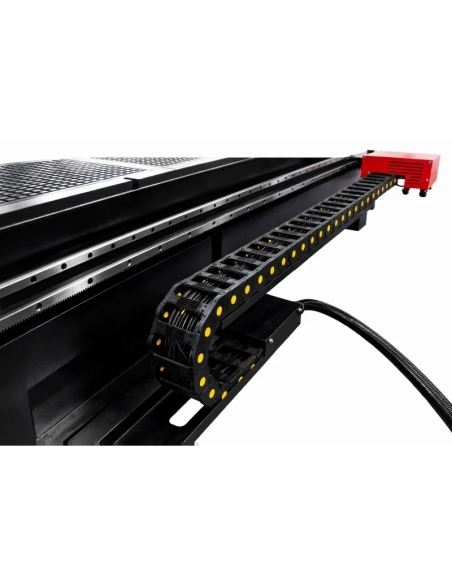

• Deplasarea portii pe axele X si Y se realizeaza prin cremaliera si roti dintate cu dinti inclinati, impreuna cu ghidaje HIWIN, fabricate din otel calit si tratat, garantand functionare fiabila pe termen lung.
• Pe toate axele sunt utilizate sine profesionale HIWIN, supuse controlului de conformitate si testelor la fiecare etapa de montaj.

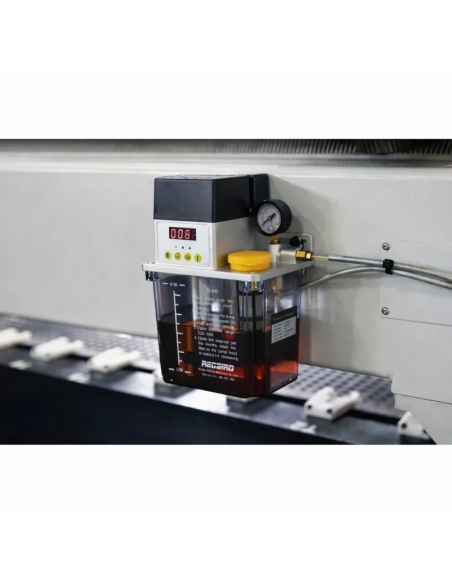

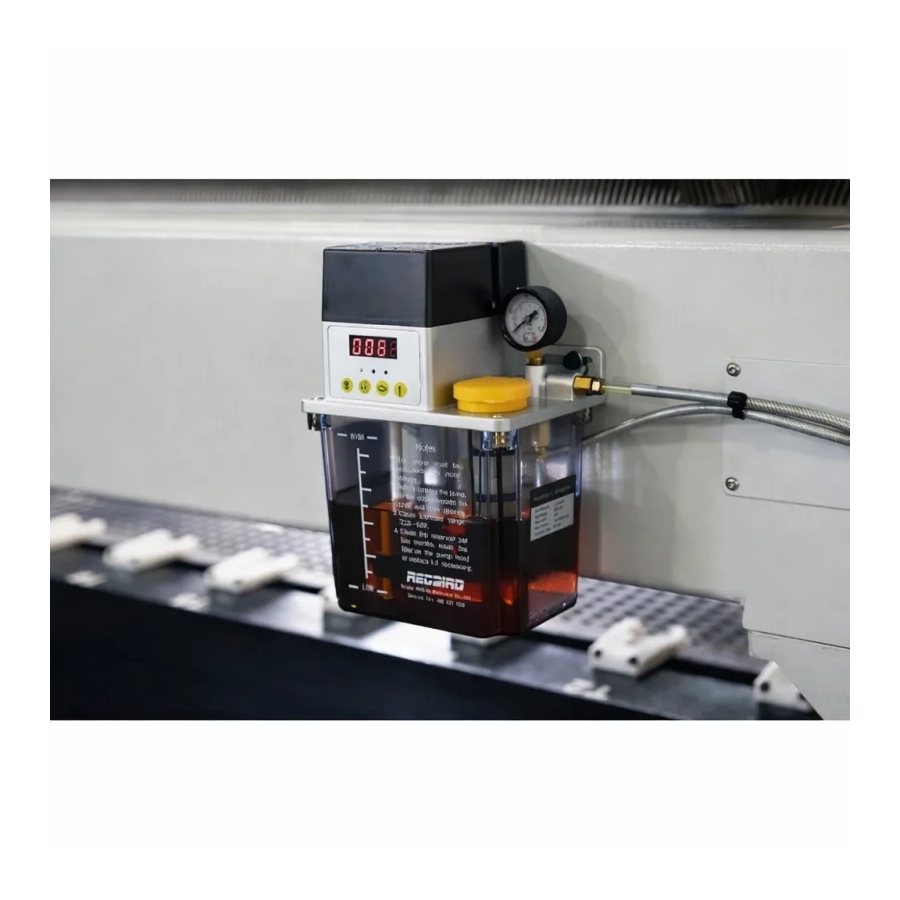

• Sistem centralizat de ungere automata, fara intretinere, pentru cele mai importante componente mobile (carucioare si surub cu bile), asigurand economie de timp si protectie sporita a componentelor.

Constructie

• Structura portii mobile este realizata din fonta turnata, oferind rigiditate exceptionala si o absortie foarte buna a vibratiilor aparute in timpul prelucrarii.
• Constructia rigida a mesei, realizata din otel sudat cu nervuri, elimina aparitia vibratiilor in timpul procesului de productie.

Magazin de scule si senzor de masurare a sculei

• Masina este echipata cu un magazin liniar de scule cu 12 pozitii, conuri ISO30 si bucse ER32.
• In set sunt incluse portscule ISO30 si bucse pentru fixarea sculelor cu dimensiunile: 1/2" – 6 buc.; 1/8" – 2 buc.; 3–4 mm – 2 buc.; 5–6 mm – 4 buc.; 7–8 mm – 2 buc.; 9–10 mm – 2 buc.
• Fiecare freza CNC este echipata cu un senzor de masurare a lungimii sculei pe axa Z, care elimina necesitatea corectiilor dupa fiecare schimbare de scula.

6. Software si control industrial

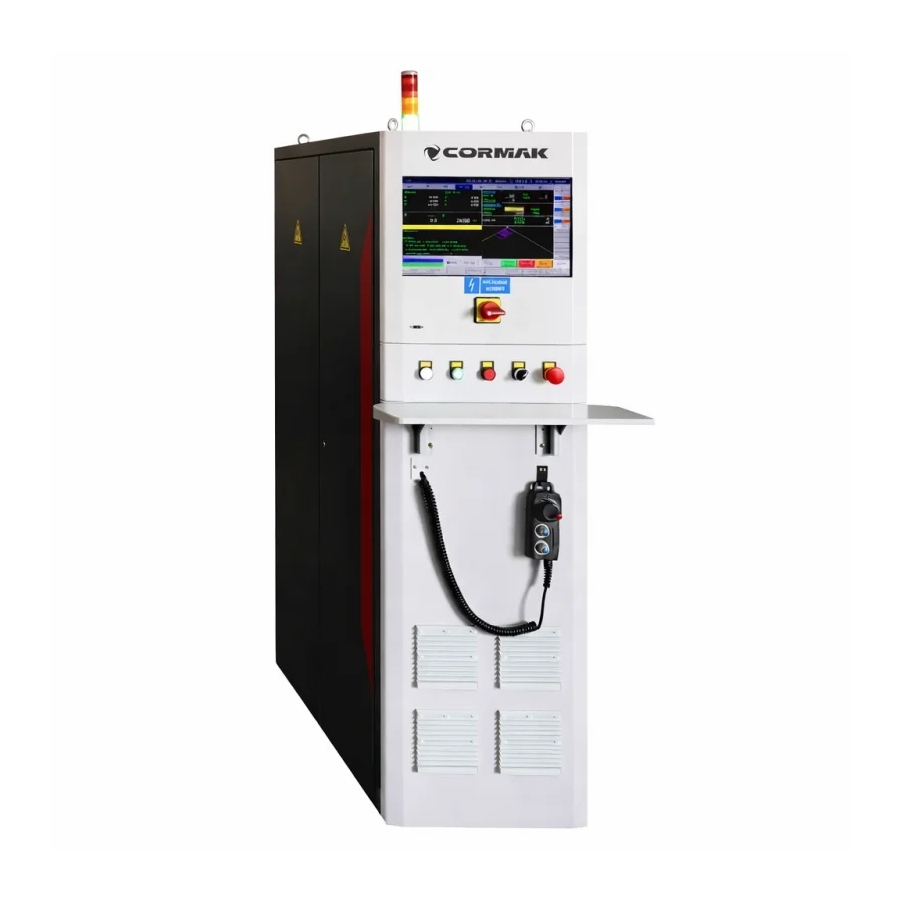

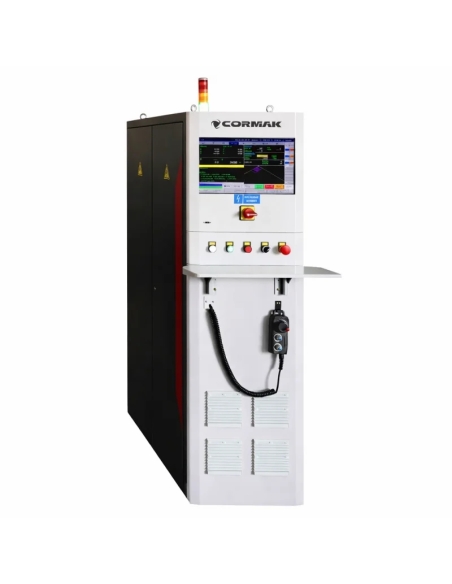

• Controlul masinii se realizeaza printr-un controller industrial SYNTEC, similar celor utilizate in marile centre de prelucrare. Setul include manipulator (handwheel) si afisaj LCD.
• Optional: software UCanCAM V13, in limba polona si engleza care permite importul fisierelor din Corel, AutoCAD etc., functii de import/export, editor grafic, introducere text si multe altele.
• Software-ul permite proiectarea rapida si usoara a pieselor, pe care programul le converteste automat in G-code. Este posibila si importarea fisierelor gata realizate din alte programe.

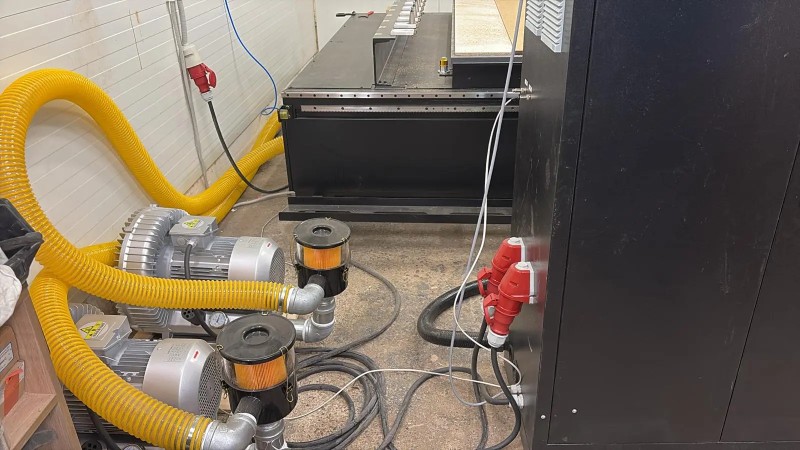

7. Pompa de vacuum (optional) si cap de aspiratie

• Noua generatie de capace de aspirare permite o munca mai rapida si mai eficienta cu sistemul de exhaustare.
• Utilizarea unei pompe de vid creste semnificativ forta de fixare a pieselor pe masa de lucru, prevenind deplasarea materialului.
• Pompa de vacuum optionala – 7,5 kW (max. -440 mbar).
• 6 sectiuni de vacuum independente.
• Cap de aspiratie actionat pneumatic, montat pe spindle, permite conectarea oricarui sistem de exhaustare, mentinand curatenia, siguranta si precizia prelucrarii.

Freza CNC CORMAK IND 2131 (2100x3100)

Oferim utilaje cu certificare CE UE reala, cu documentatie tehnica (DTR), certificate de cei mai buni specialisti din Uniunea Europeana.

Alegand marca CORMAK, alegeti precizie in prelucrare, durabilitate ridicata, siguranta si liniste pentru dumneavoastra si angajatii dumneavoastra.

Parametri tehnici

• Zona de lucru: 2100 x 3100 mm
• Cursa axa Z: 300 mm
• Constructie: brat – fonta turnata / masa – otel sudat
• Actionari: motoare servo hibride (AC LEADSHINE) 1500 W
• Masa: hibrida
• Putere spindle: 9 kW
• Reductor: Shimpo
• Turatie spindle: 6.000 – 24.000 rpm

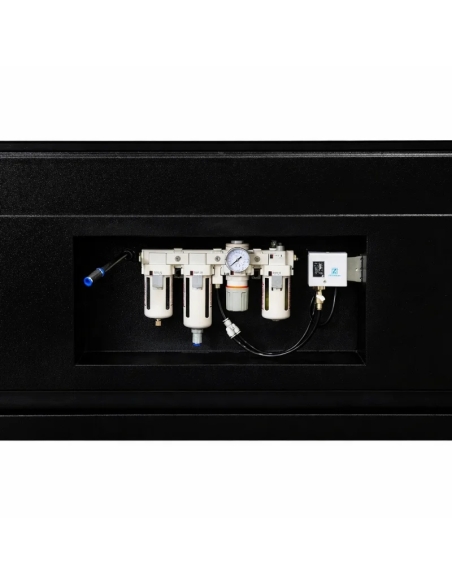

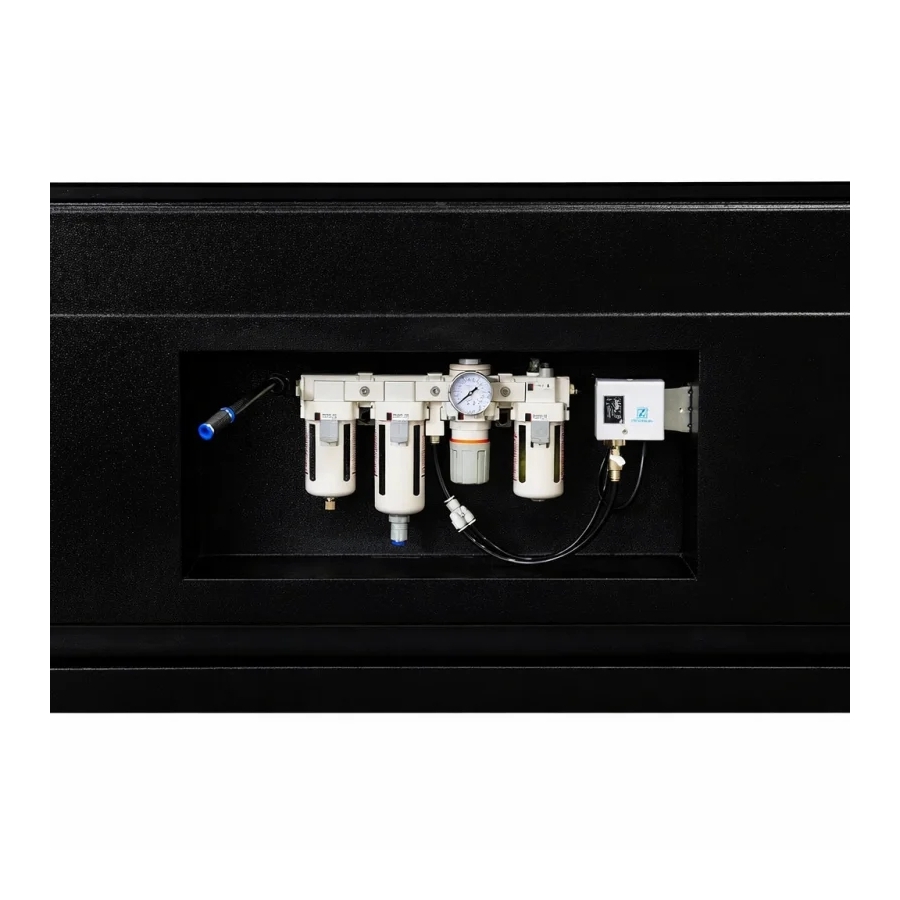

• Alimentare: 400 V, aer comprimat min. 8 bar
• Precizie de repoziționare: 0,01 mm
• Ghidaje liniare: sine trapezoidale, carucioare HIWIN
• Fixare material: vacuum, hibrida
• Pompa: optional – vacuum 7,5 kW, 8 sectiuni independente
• Software: optional UCanCAM V13 (versiune poloneza si engleza)

Masina este echipata cu functie de reluare automata a programului G-code, permitand continuarea lucrului din ultimul punct in cazul unei pene de curent, fara pierderi de timp sau material.

Echipamente si servicii optionale

• UCanCAM V13
• UCanCAM V13 PRO
• Punere in functiune si training la sediul clientului
• Pompa vacuum 5,5 kW
• Pompa vacuum 7,5 kW
• Bariere de siguranta CE (1 latura)
• Cortine laser de siguranta CE
• Punere in functiune si training la sediul clientului (echipa Polonia)
• Punere in functiune si training la sediul clientului (echipa Romania)

Optiuni suplimentare

• Marire cursa axei Z pana la 450 mm
• Masa de incarcare–descarcare automata (ca la modelele HK-51 si HK-52)

Pentru fiecare masina, in pretul de achizitie este inclus trainingul de operare, acesta fiind realizat la sediul CORMAK din Siedlce, Polonia.

Trainingul este sustinut de specialistii producatorului si are ca obiectiv familiarizarea completa cu echipamentul, operarea corecta si utilizarea eficienta a functiilor CNC.

Aceasta instruire contribuie la punerea in functiune optima a masinii si la maximizarea performantelor in exploatarea zilnica.

* In functie de materialul prelucrat si tipul de operatiune, se recomanda utilizarea a doua pompe de vacuum pentru o fixare mai eficienta.
* Descarcarea si amplasarea masinii sunt responsabilitatea clientului.
** Stecherul de alimentare este in responsabilitatea clientului (16A / 32A).
