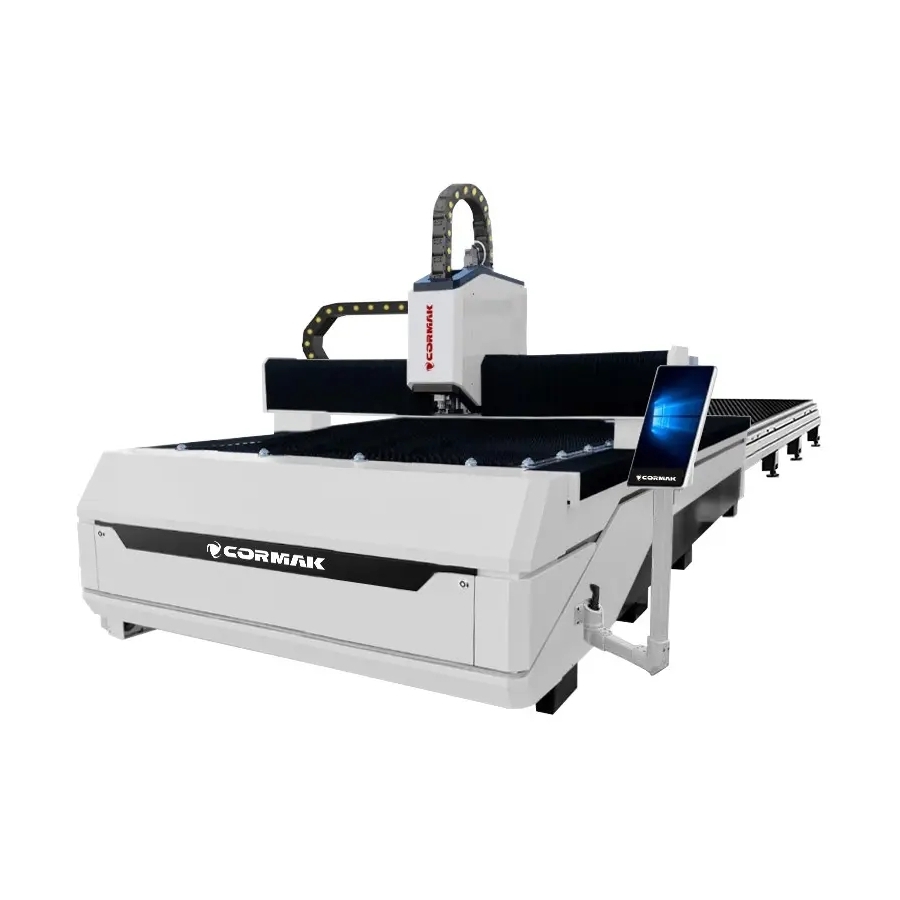

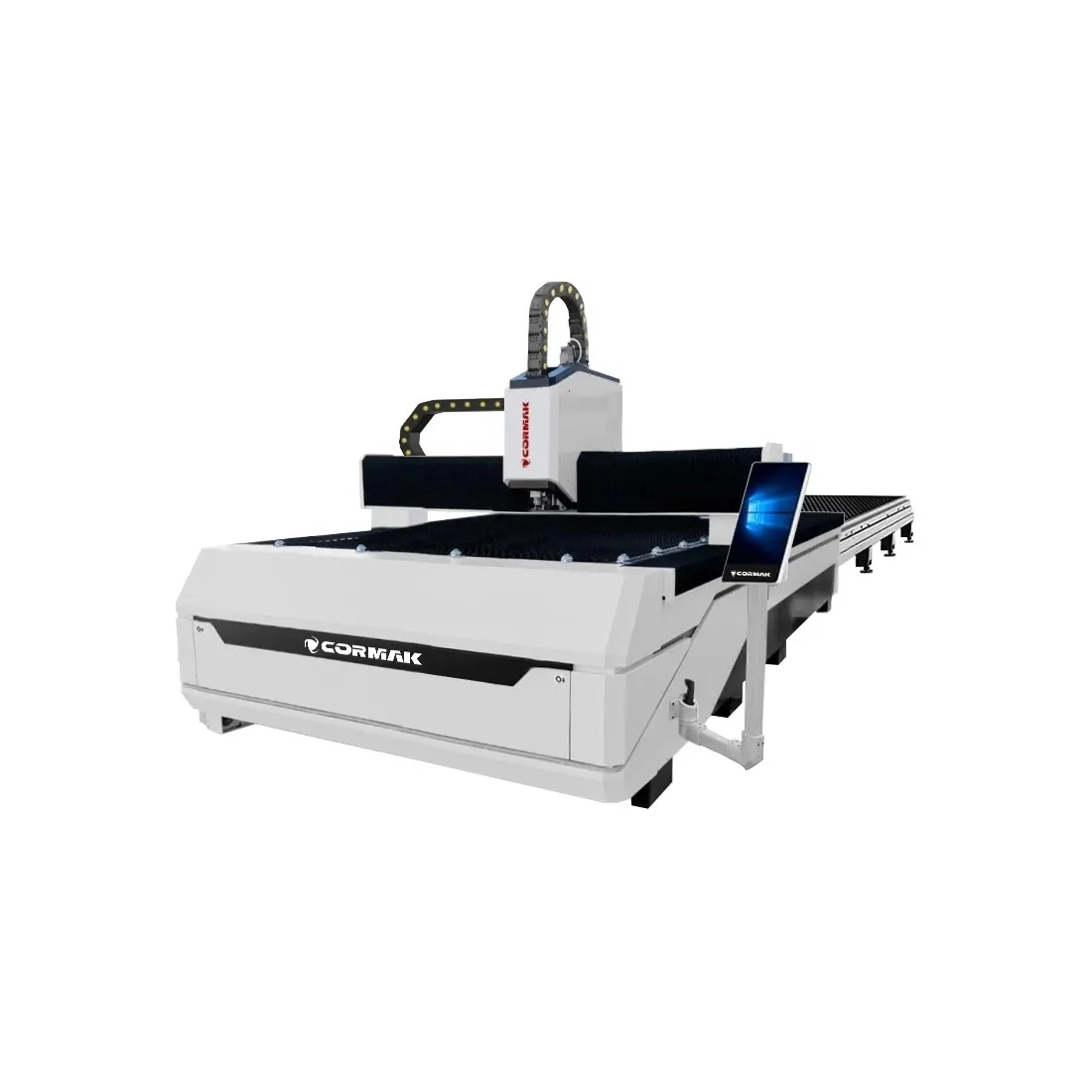

Laser cu fibră optică 4000 W și masă interschimbabilă CORMAK FIBER LF3015EPT

Mașinile de tăiere cu laser FIBER (fibră optică) sunt echipamente moderne care se remarcă prin numeroase avantaje. Nu sunt doar o alternativă excelentă și mult mai rentabilă la tehnologia CO2, ci oferă și o serie de beneficii proprii, care permit dezvoltarea producției (până la 70%) și îmbunătățirea calității acesteia. Tehnologia FIBER permite tăierea tablei și a altor materiale cu grosimi variate – de la foarte subțiri la foarte groase. Lungimea de undă a laserului FIBER este de 1,064 micrometri. Aceste proprietăți influențează intensitatea, care este de 100 de ori mai mare decât în cazul echipamentelor CO2 cu putere similară.

Cele mai mari avantaje ale laserului

• Fiabilitate: fibră optică fiabilă, fără defecțiuni.
• Uzură redusă: fără componente supuse uzurii.
• Construcție compactă: sursa laserului cu fibră ocupă cu aprox. 1/3 mai puțin spațiu.
• Eficiență energetică: 100000 h de funcționare.
• Utilizare universală: table speciale, oțel carbon și inox, cupru, alamă, aluminiu, titan.

Laser cu fibră optică

• Productivitate: crește cu 80%.
• Consum de energie: economisește 80% energie.
• Consum de gaz: minimizează consumul de gaz.
• Spațiu în hală: economisește 30% spațiu în hală.

Portal glisant realizat din aluminiu aeronautic maturat

Construcția portalului glisant este realizată din aluminiu aeronautic maturat, format sub o forță de 4300 tone, obținând o rigiditate remarcabilă. Aluminiul aeronautic are numeroase avantaje: rigiditate mare (mai mare decât fonta), greutate redusă, rezistență la coroziune și oxidare, precum și o bună prelucrabilitate prin așchiere.

Caracteristicile capului de tăiere

• Durată lungă de viață: lentilele colimatoare și lentilele de focalizare au un radiator cu răcire cu apă, ceea ce reduce temperatura capului de tăiere și prelungește durata de viață a acestuia.
• Interval de reglaj mai mare: interval de reglare -10 mm ~ +10 mm, precizie 0,01 mm, potrivit pentru diferite tipuri de plăci 0 ~ 20 mm.
• Focalizare automată (peste 1500W): software-ul reglează automat lentila de focalizare în timpul tăierii tablelor cu grosimi diferite. Viteza reglajului automat al focalizării este de zece ori mai mare decât reglarea manuală.

Ecran pentru proiectare

Ecranul are un afișaj vertical cu timp de răspuns rapid, contrast mai ridicat, un unghi de vizualizare mai larg, consum redus de energie și rezoluție înaltă. În plus, se remarcă printr-un nivel ridicat de luminozitate și un coeficient de reflexie mai mic, precum și printr-o durabilitate sporită.

Pat sudat din profile dreptunghiulare

Construcția patului are o structură internă tip fagure, realizată din numeroase țevi dreptunghiulare sudate. În interiorul țevilor sunt plasate rigidizări care cresc rezistența patului, precum și rigiditatea și stabilitatea șinei de ghidare, prevenind eficient deformarea acesteia. Rezistența mare, stabilitatea și rezistența la întindere asigură 20 de ani de utilizare fără deformări.

Masă de lucru interschimbabilă

Masa de lucru interschimbabilă este alcătuită din platforma superioară și cea inferioară, iar mișcarea și schimbarea acestora sunt controlate de controler. Mașina poate realiza schimbul platformei în 15 s.

Parametri tehnici – CORMAK FIBER LF3015EPT

Parametri de tăiere

Parametrii reali pot varia în funcție de condițiile tehnice și de materialele utilizate.

Echipare și componente

• Cap: RAYTOOLS.
• Ghidaje liniare: HIWIN.
• Roți dințate și cremalieră: YYC.
• Servomotoare: DELTA.
• Reductor: MOTOREDUCER.
• Componente pneumatice: SMC.
• Subansamble electronice: contactori, relee și senzori ale firmelor Schneider, OMRON, IDEM.
• Program: CypCut.
• Chiller (răcitor de apă): S&A.
• Stabilizator de tensiune: TNS.
