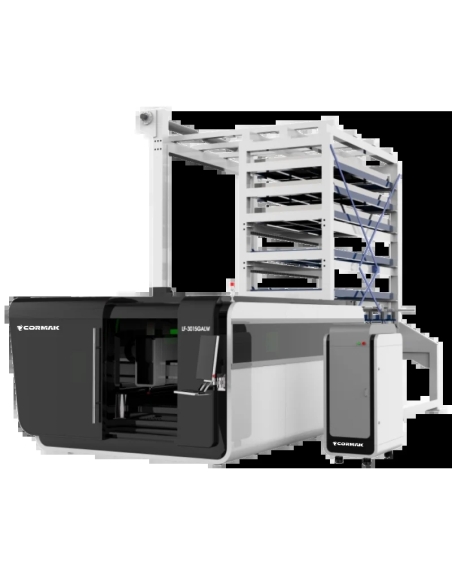

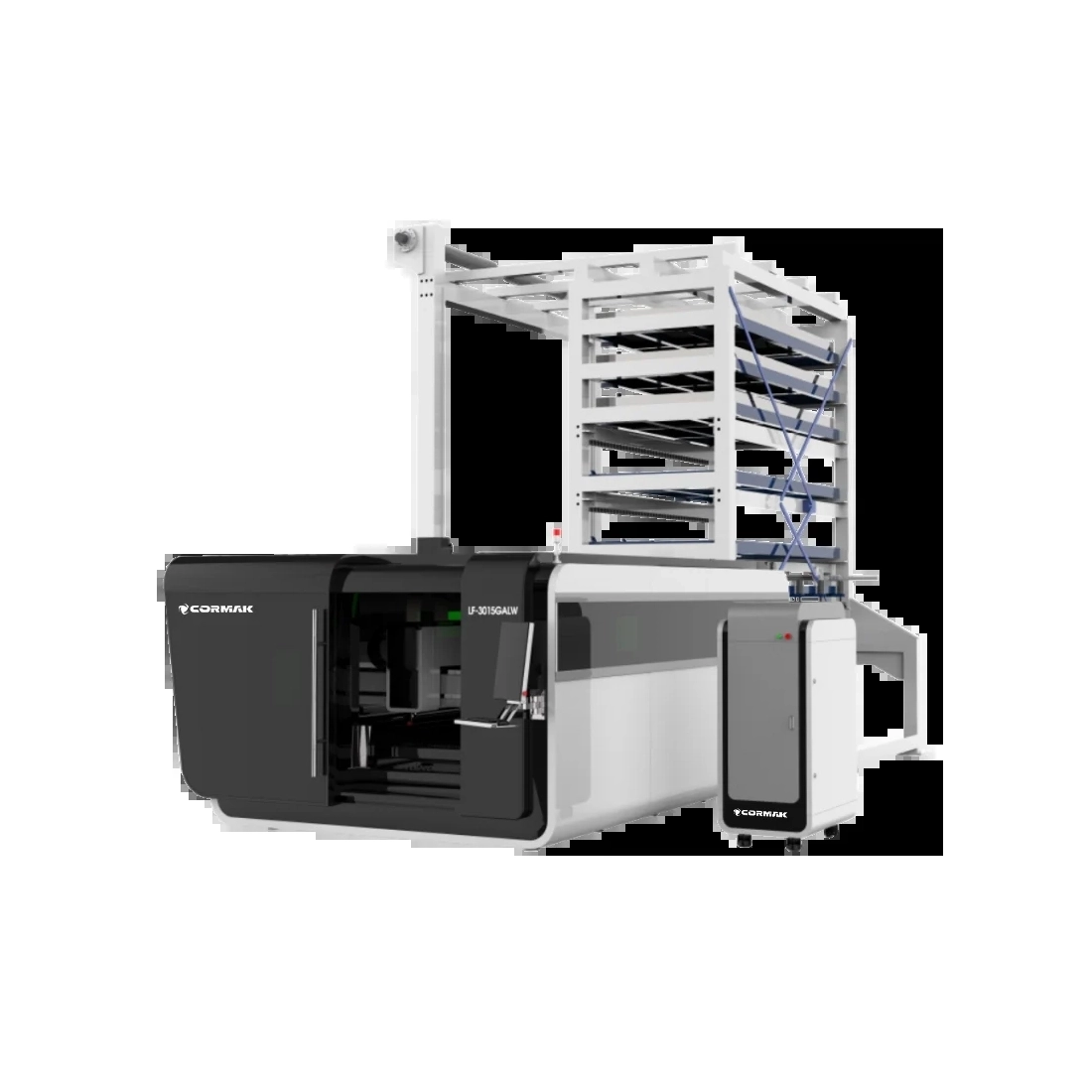

Mașină de tăiat cu laser cu fibră și magazie automată CORMAK FIBER LF3015GALW
Mașinile de tăiere cu laser cu fibră optică sunt echipamente moderne, care se remarcă prin numeroase avantaje. Nu sunt doar o alternativă excelentă și mult mai rentabilă la tehnologia CO2, ci au și o mulțime de beneficii proprii, ce permit extinderea producției (până la 70%) și creșterea calității. Tehnologia FIBER permite tăierea tablei și a altor materiale, cu grosimi variate, de la foarte subțiri până la foarte groase. Lungimea de undă a laserului FIBER este de 1,064 micrometri. Aceste proprietăți influențează intensitatea, care este de 100 de ori mai mare decât în cazul dispozitivelor CO2 cu o putere similară.
Principalele avantaje ale laserului

- Fibră optică fiabilă, fără avarii.
- Fără componente supuse uzurii.
- Sursa laserului cu fibră ocupă cu aproximativ 1/3 mai puțin spațiu.
- Eficiență energetică ridicată – 100000 h de funcționare.

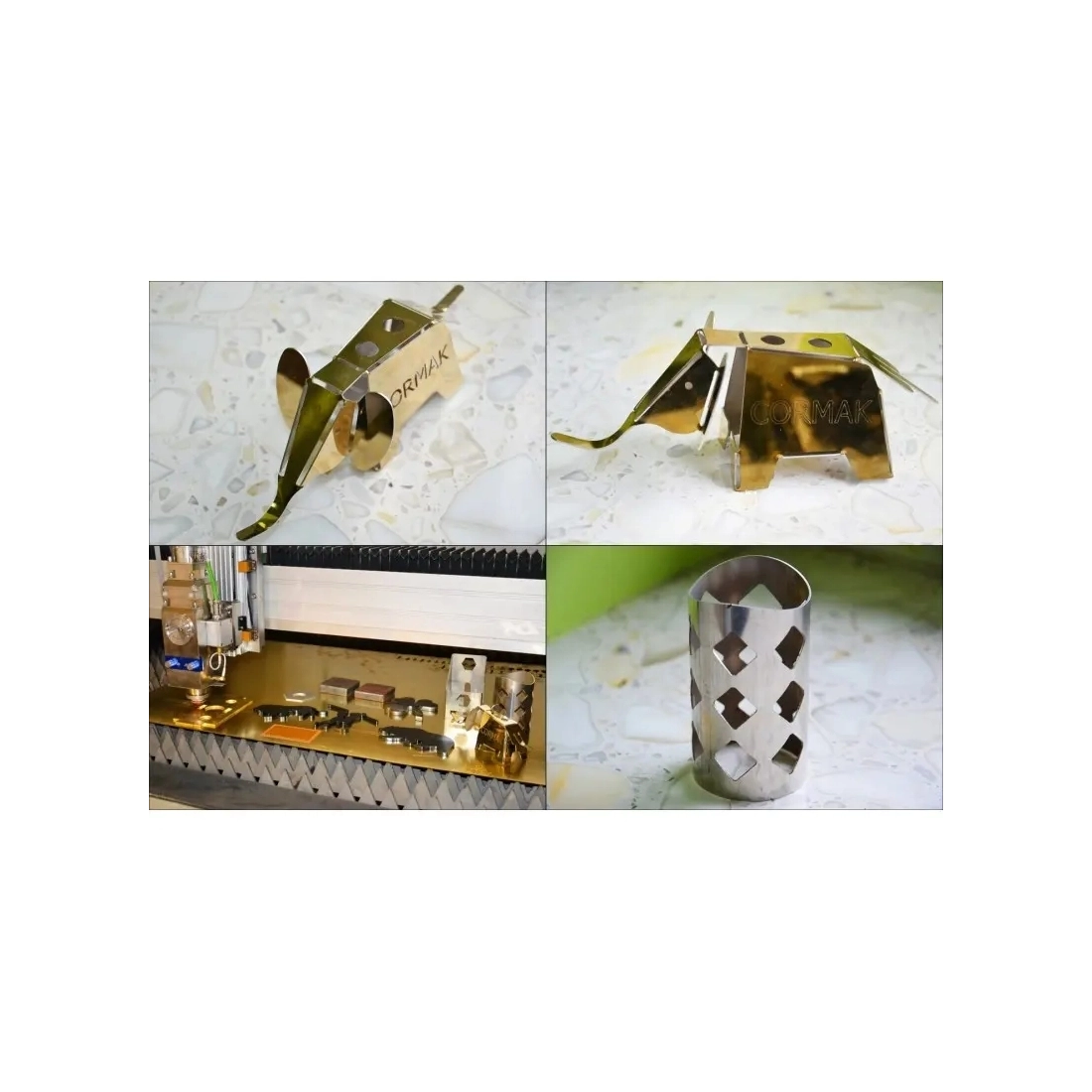

- Utilizare universală pentru table speciale, oțel carbon și inox, cupru, alamă, aluminiu și titan.
Tehnologia laser FIBER
- Crește productivitatea cu 80%.
- Economisește 80% energie.
- Minimizează consumul de gaz.
- Economisește spațiu în hală cu 30%.

Portal glisant din aluminiu aeronautic îmbătrânit

Structura portalului glisant este realizată din aluminiu aeronautic îmbătrânit, format cu o forță de 4300 tone, atingând o rigiditate impresionantă. Aluminiul aeronautic are multiple avantaje: rigiditate mare (mai mare decât a fontei), greutate redusă, rezistență la coroziune și oxidare, precum și o bună prelucrabilitate prin așchiere.

Siguranță și protecția mediului
- Carcasare completă a laserului.
- Fereastră de observare cu geam de protecție laser, conform standardului european CE.
- Fumul rezultat din tăiere poate fi filtrat în interior, fără a polua mediul.

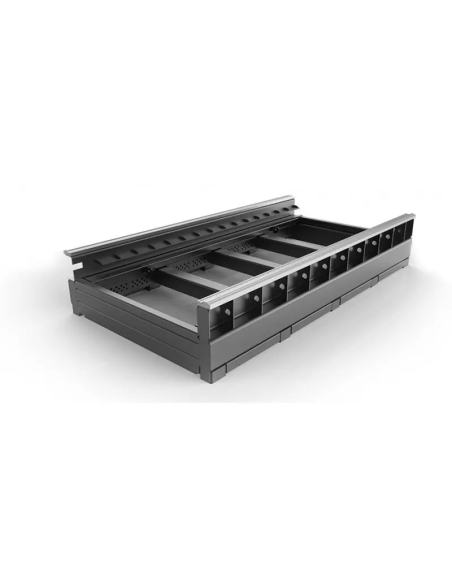

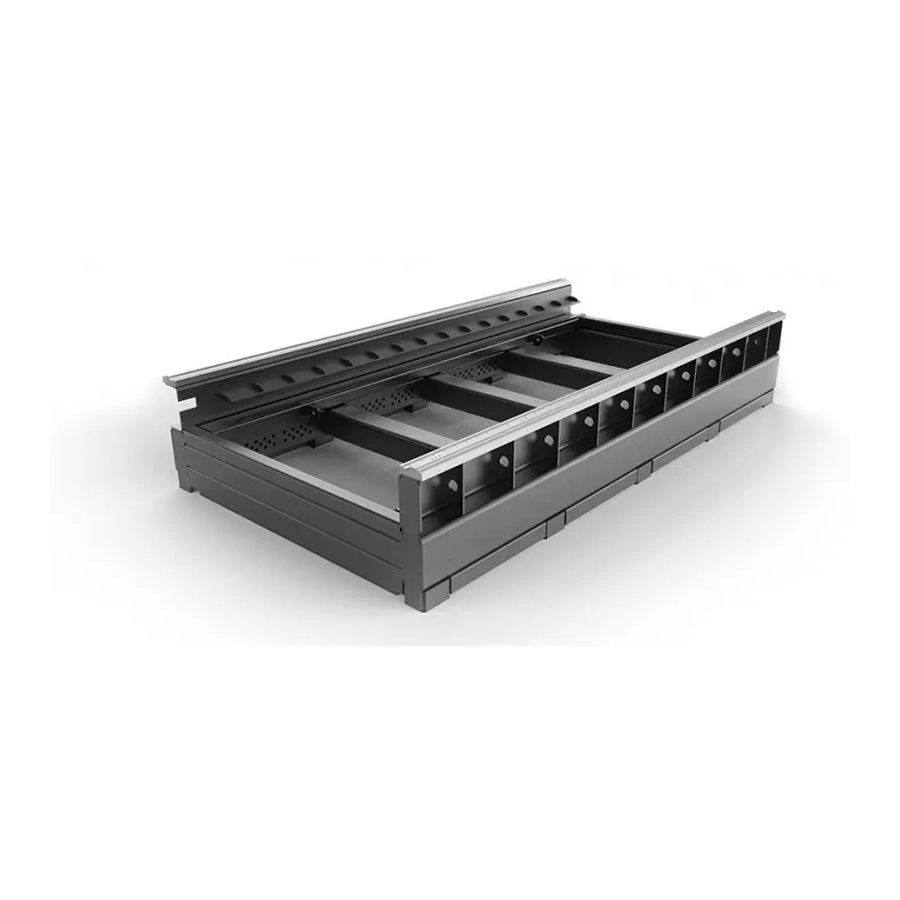

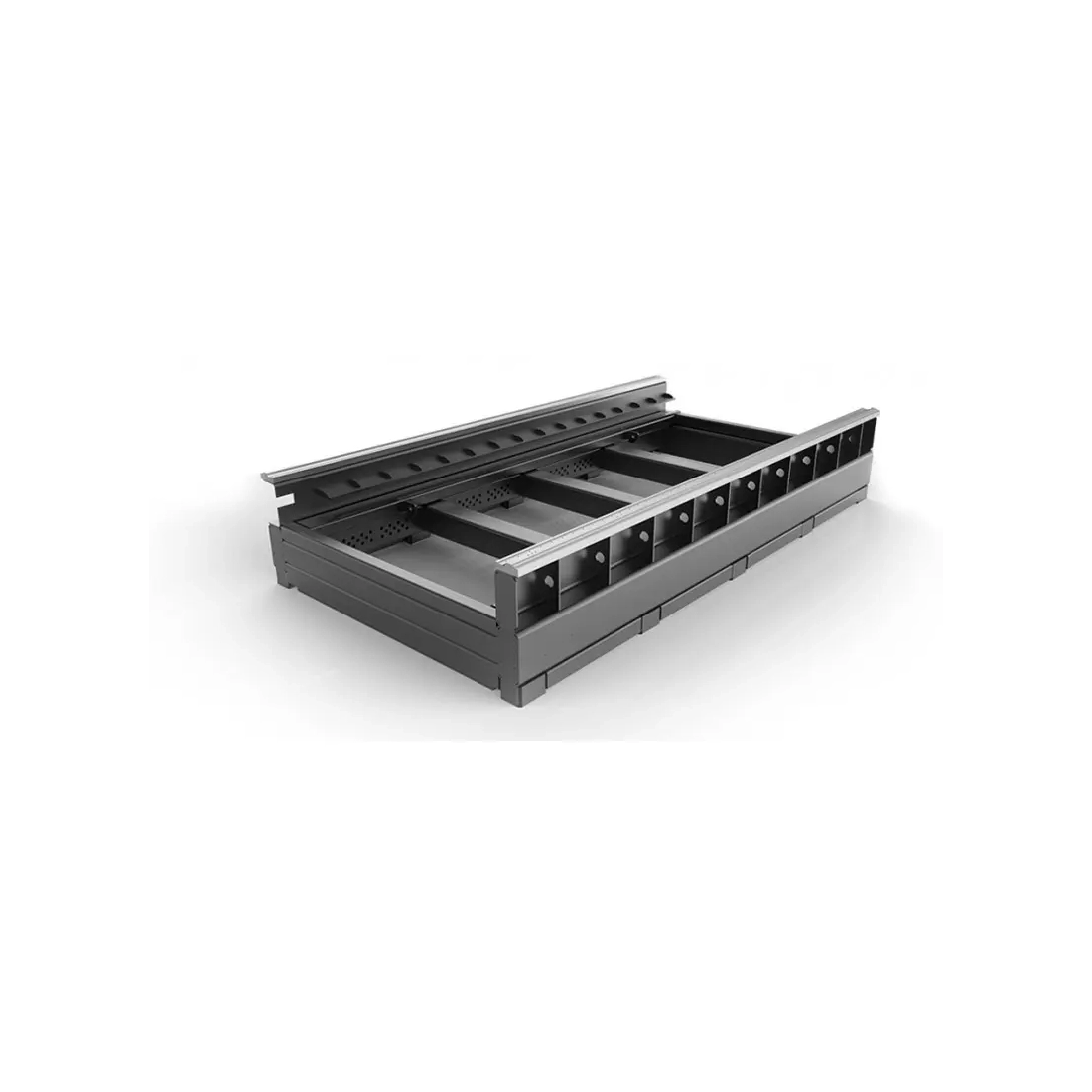

Cadru sudat din profile dreptunghiulare

Construcția cadrului are o structură internă de tip fagure, realizată din multe țevi dreptunghiulare sudate. În interiorul țevilor sunt amplasate rigidizări care măresc rezistența cadrului și sporesc rigiditatea și stabilitatea șinei de ghidare, pentru a preveni eficient deformarea. Rezistența ridicată, stabilitatea și rezistența la întindere asigură 20 de ani de utilizare fără deformări.

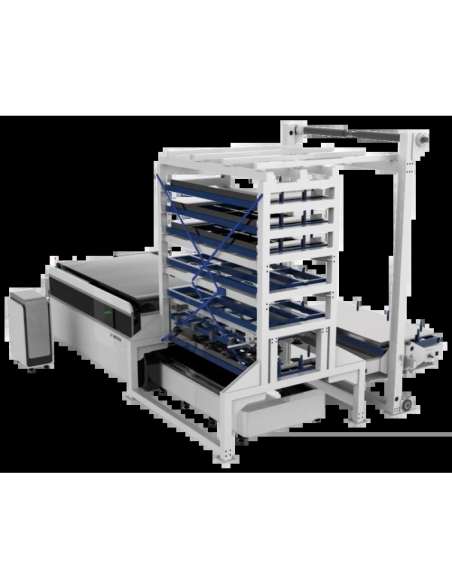

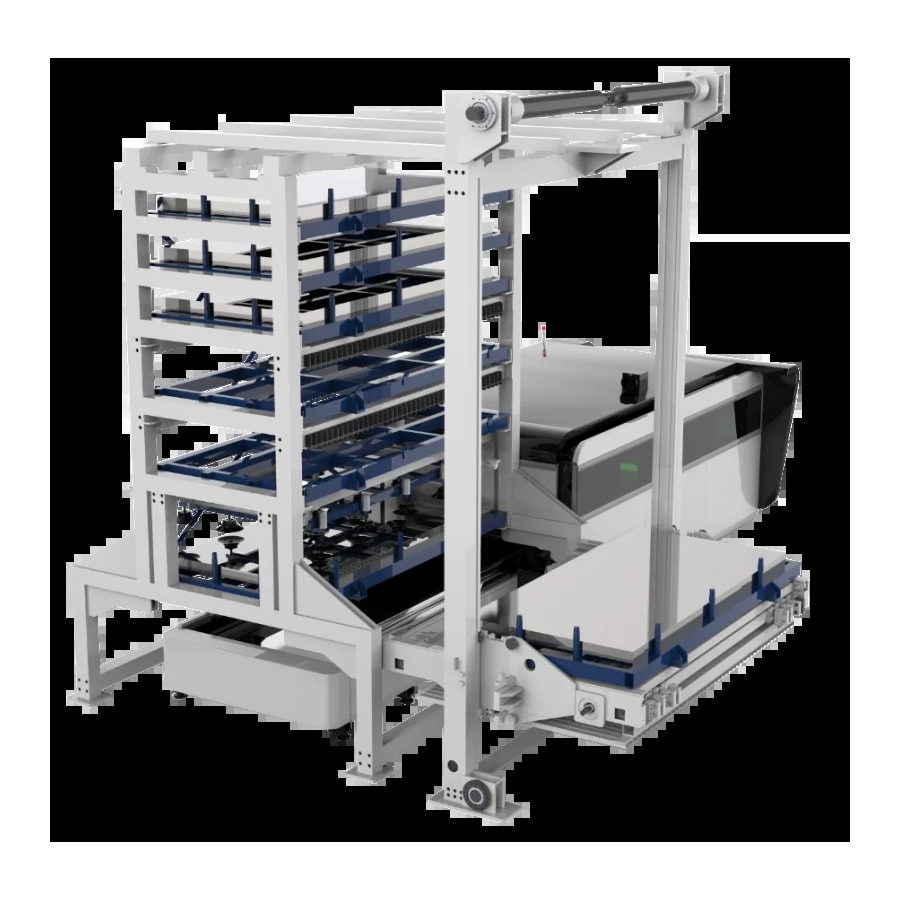

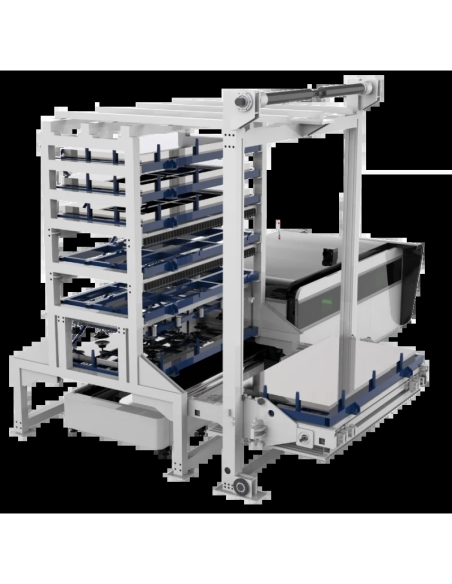

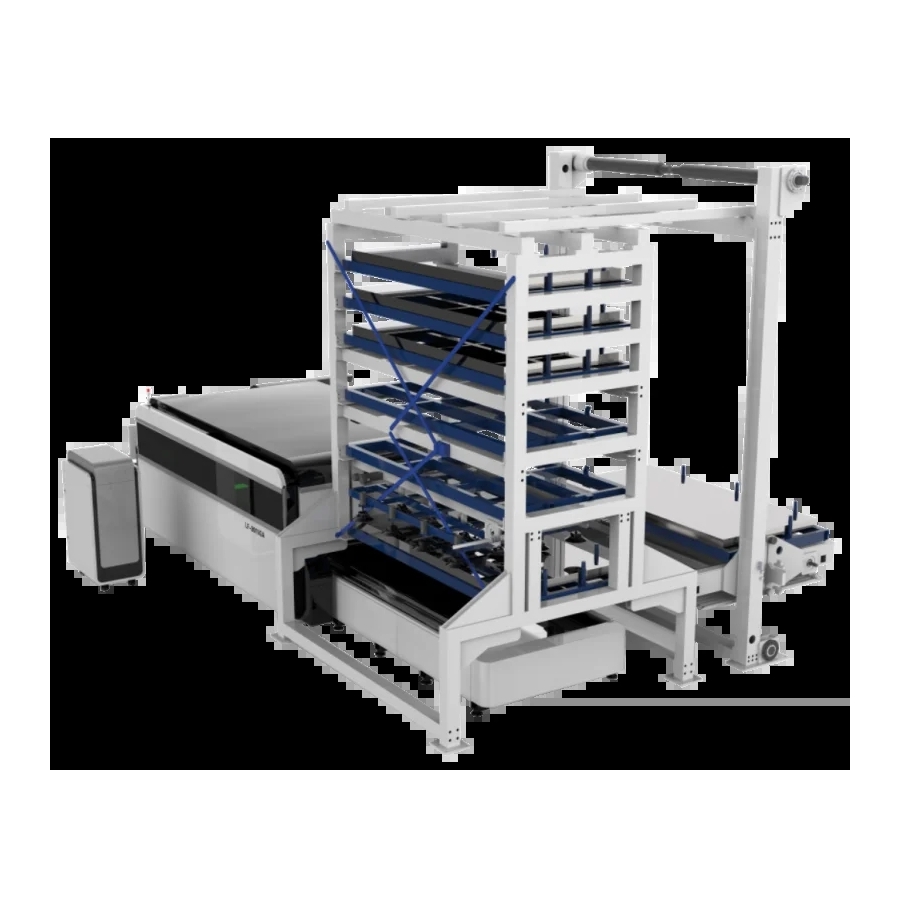

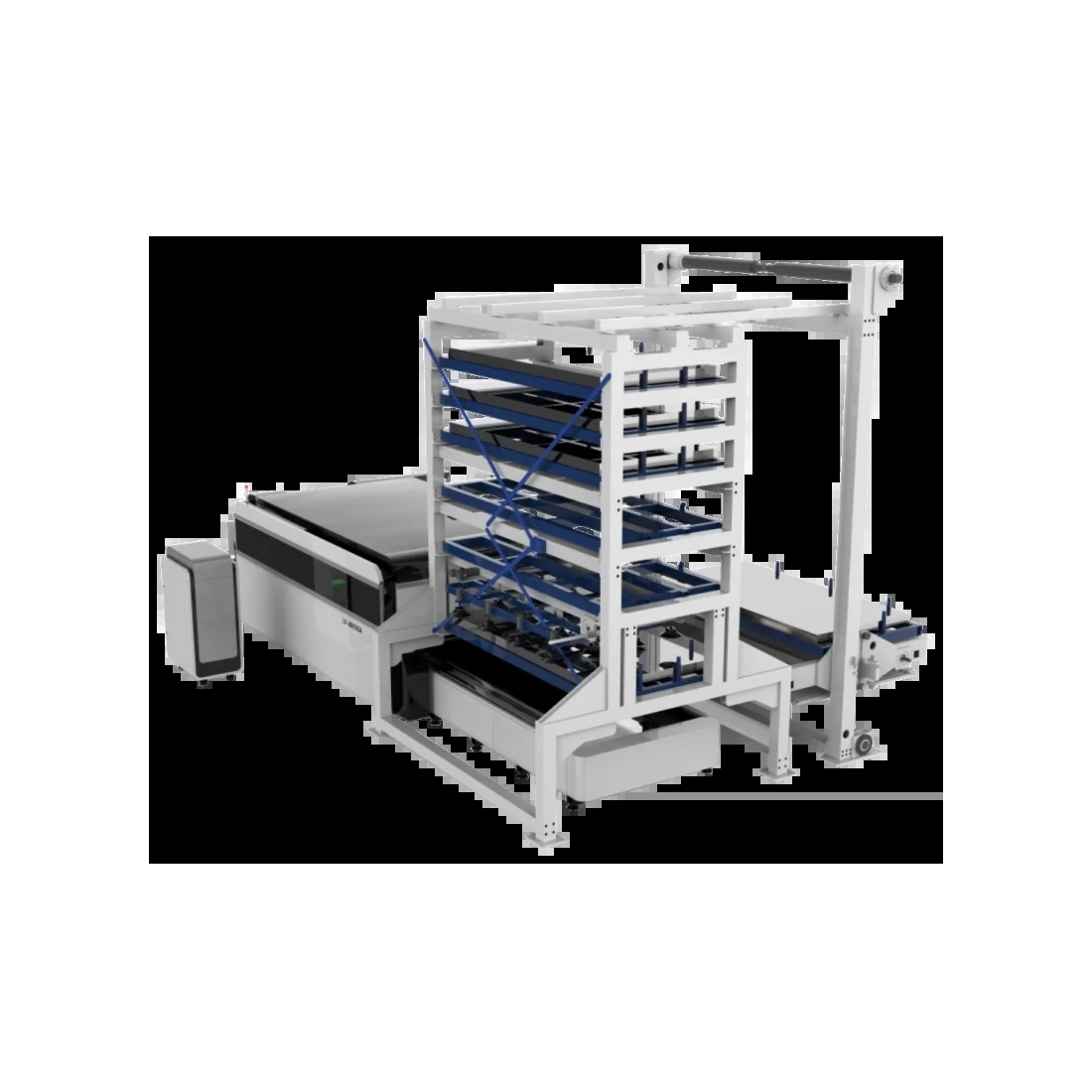

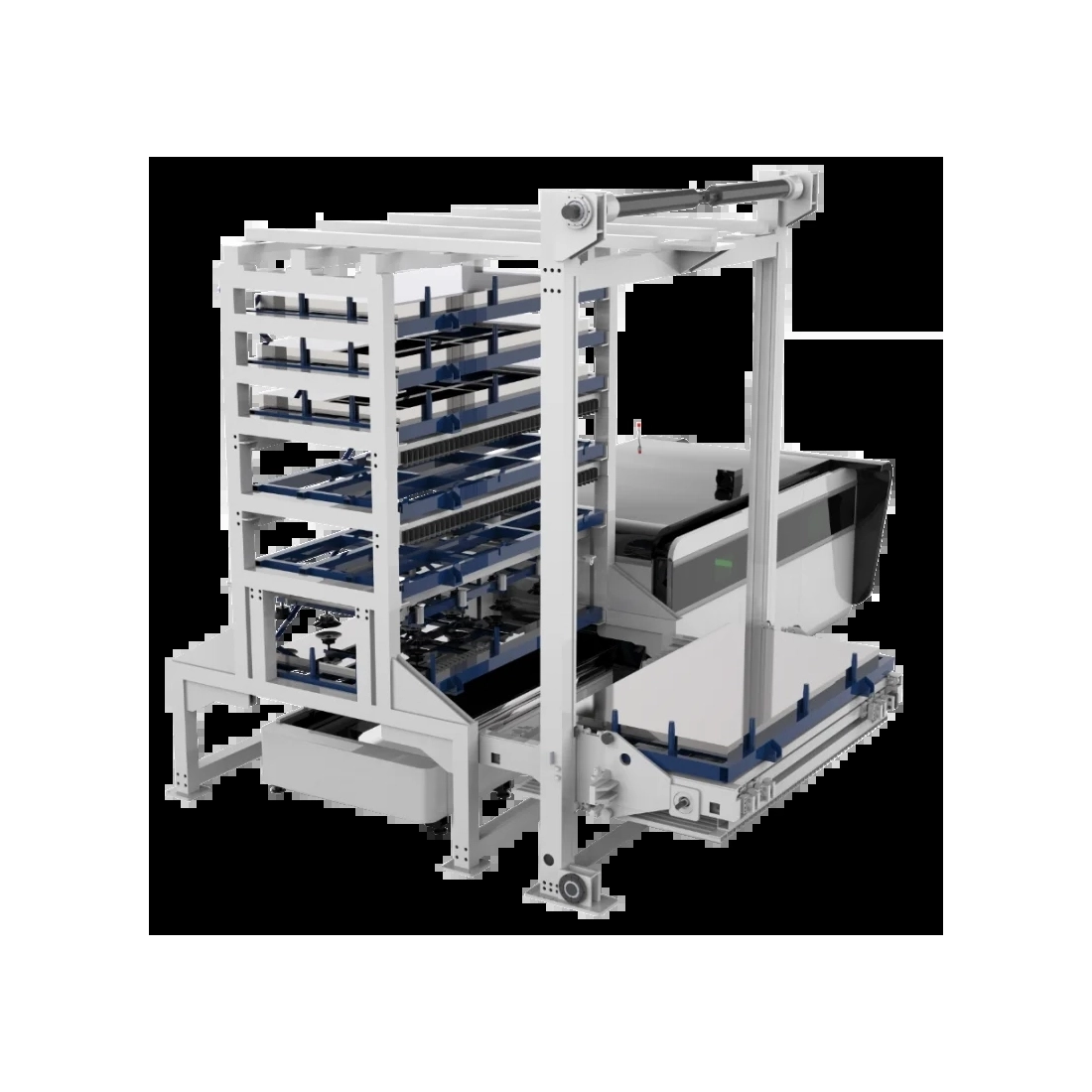

Magazie automată de materiale
Datorită magaziei cu 6 niveluri, materialul este depozitat și sortat automat. Magazia este alcătuită din 3 zone: nivel buffer (1 platformă), nivel materie primă (3 platforme), nivel produse finite (2 platforme).

Monitorizare
Camera de înaltă rezoluție permite controlul procesului de tăiere fără a fi nevoie de întreruperea acestuia și de deschiderea mașinii. Acest lucru influențează semnificativ siguranța și eficiența muncii.

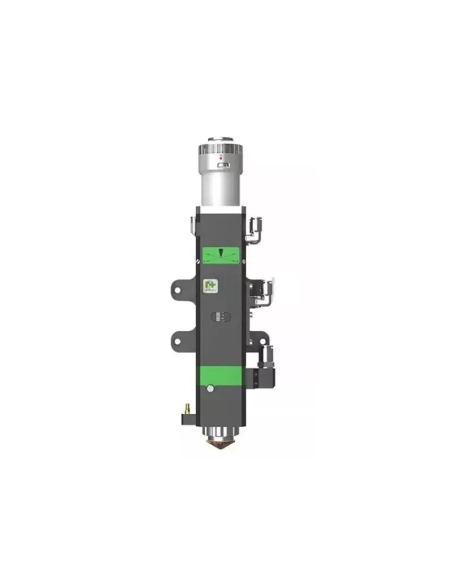

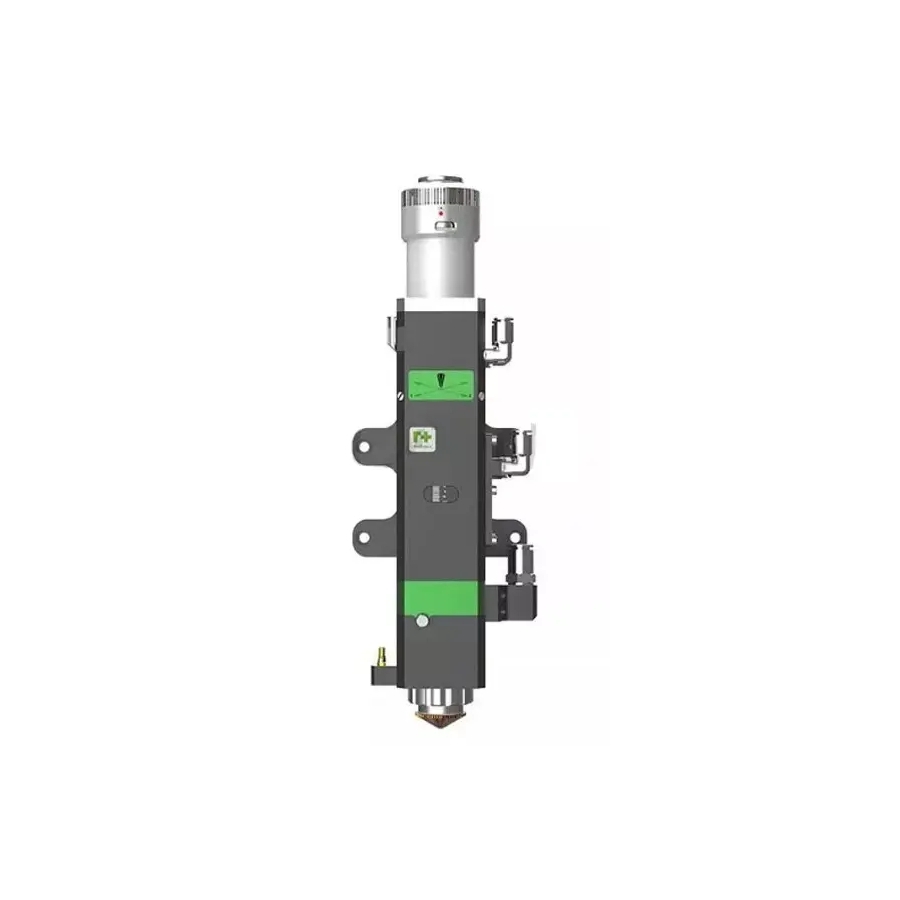

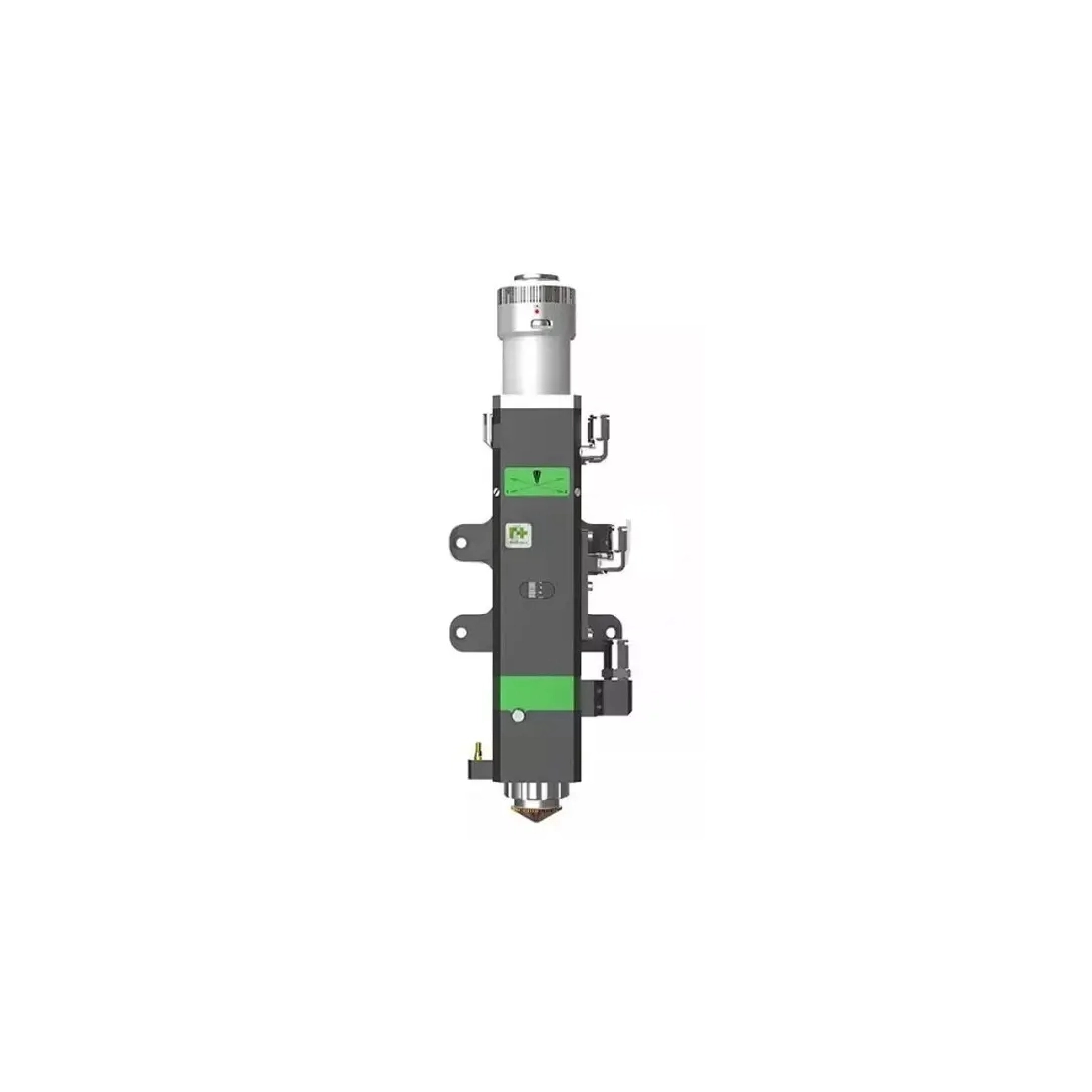

Cap Raytools
- Reglaj automat al focalizării – Autofocus: software-ul ajustează automat lentila de focalizare în timpul tăierii tablelor cu grosimi diferite. Viteza de reglare automată a focalizării este de zece ori mai mare decât reglarea manuală.
- Plajă mai mare de reglaj manual: interval de reglare -10 mm - +10 mm, precizie 0,01 mm, potrivit pentru diverse grosimi de materiale (0-20 mm) – sub puterea de 1500W.
- Durată de viață îndelungată: lentilele colimatoare și lentilele de focalizare au radiator cu răcire cu apă, ceea ce reduce temperatura capului de tăiere și prelungește durata de viață a acestuia.
Parametri tehnici – CORMAK FIBER LF3015GALW
| Spațiu de lucru | 1500x3000 |
| Putere | 1000W-12000W |
| Precizie repetabilă de poziționare | ±0.02 mm/m |
| Viteză maximă | 120 m/min |
| Accelerație maximă | 1,5G |
| Sarcină maximă a platformei | 3 tone |
| Înălțime maximă a pachetului de tablă | 100 mm |
| Alimentare | 400V 50Hz |
Parametri de tăiere

Parametrii reali pot varia în funcție de condițiile tehnice și de materialele utilizate.

- Tip mașină
- Mașină de tăiat cu laser
- Alimentare electrică
- 400 V
- Material prelucrat
- Alamă
Aluminiu
Cupru
Oțel carbon
Oțel inoxidabil
Titan - Funcții
- Tăiere
- Dimensiuni câmp de lucru
- 1500 × 3000

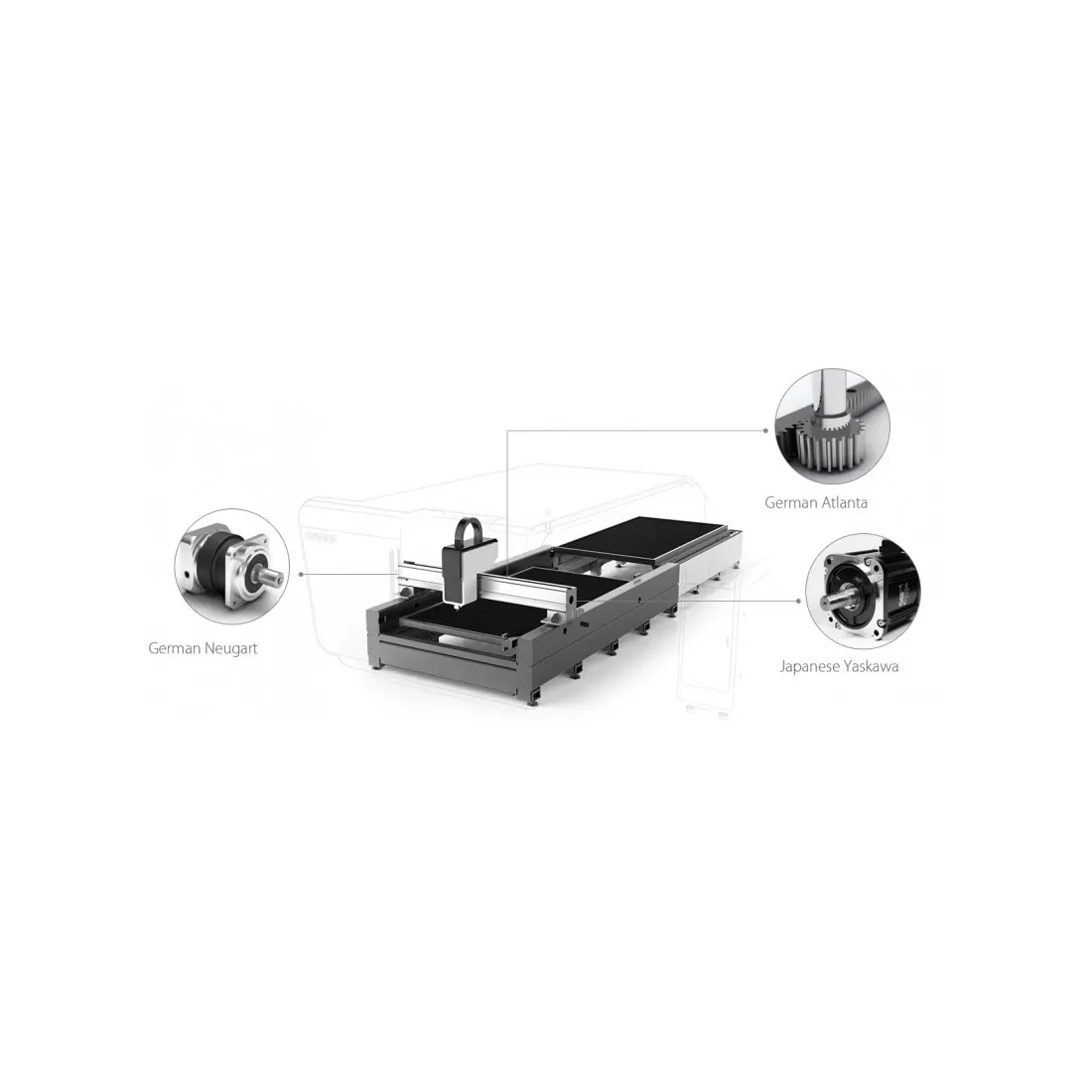

- Tip acționare
- Servomotoare YASKAWA
- Precizie de repoziționare
- ±0,02 mm/m
- Producător cărucioare
- PMI
- Tip portal
- Glisant
- Material brațe portal
- Aluminiu pentru aviație
- Sarcină maximă pe masă
- 3 t
- Grosime material
- 0–20 mm (la putere sub 1500 W)
- Tip piesă prelucrată
- Tablă
- Ranforsare cadru
- Rigidizări interne

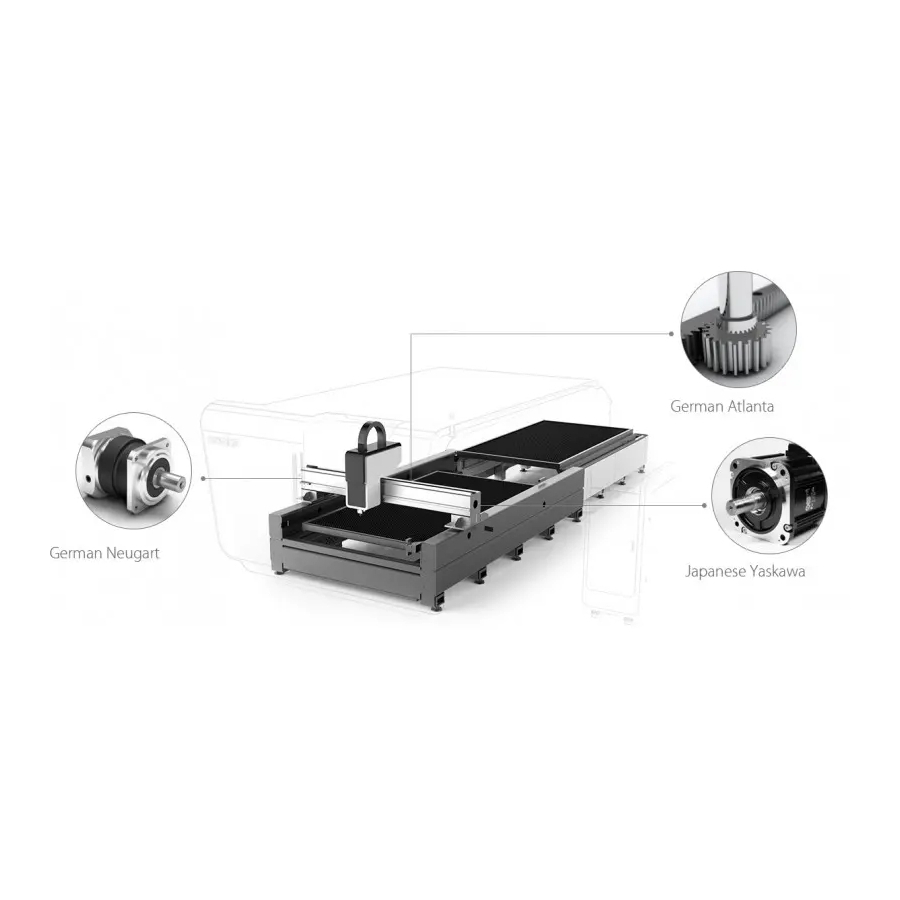

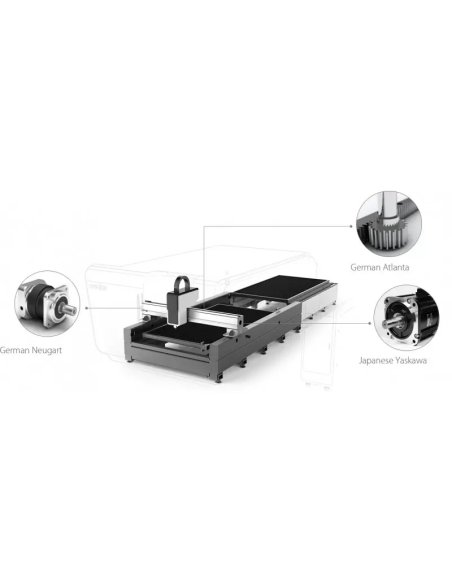

- Tip transmisie
- Cremalieră și pinion
- Putere
- 1000–12000 W
- Construcție batiu
- Sudat din profile dreptunghiulare, cu structură internă tip fagure
- Protecție zonă de lucru
- Carcasare completă
Fereastră cu geam de protecție laser conform CE - Sistem de camere
- Cameră de înaltă rezoluție pentru monitorizarea procesului de tăiere
Cameră de monitorizare - Lungime de undă
- 1,064 μm
- Viteză maximă
- 120 m/min
- Accelerație maximă
- 1,5 G
- Domeniu de reglare a focalizării
- −10 mm – +10 mm
- Filtrare fum
- Internă
- Cap de tăiere
- Cap de tăiere laser
RAYTOOLS - Componente pneumatice
- Airtec
- Focalizare automată
- Da
- Durată de funcționare
- 100000 h
- Frecvență alimentare
- 50 Hz
- Răcire cap de tăiere
- Cu apă
- Forță de presare portal
- 4300 t
- Duritate portal
- 454 HL
- Viteză reglare focalizare
- De 10 ori mai mare decât reglarea manuală
- Tratament portal
- Îmbătrânit
- Producător reductor
- Motovario
- Precizie
- 0,01 mm
- Tehnologie laser
- Fibră optică
- Structură internă batiu
- Tip fagure
- Înălțime maximă pachet tablă
- 100 mm
- Tip magazie materiale
- Automată
- Număr niveluri magazie
- 6
- Număr zone magazie
- 3
- Număr platforme tampon
- 1
- Număr platforme materie primă
- 3
- Număr platforme produse finite
- 2

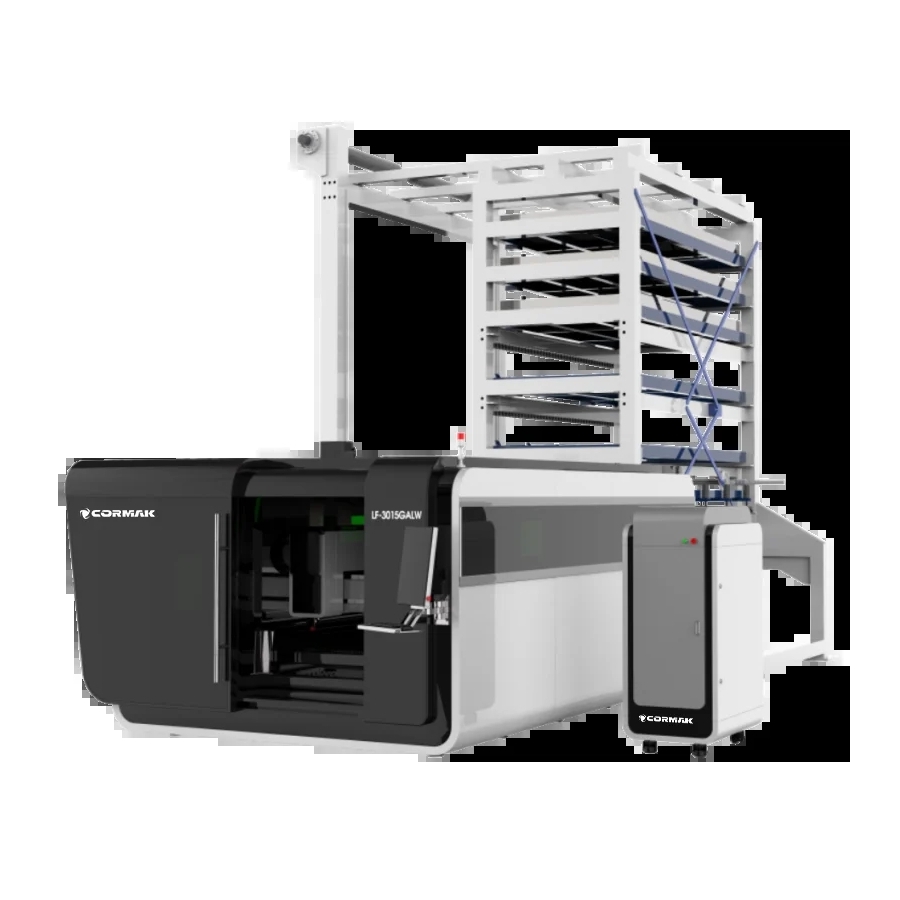

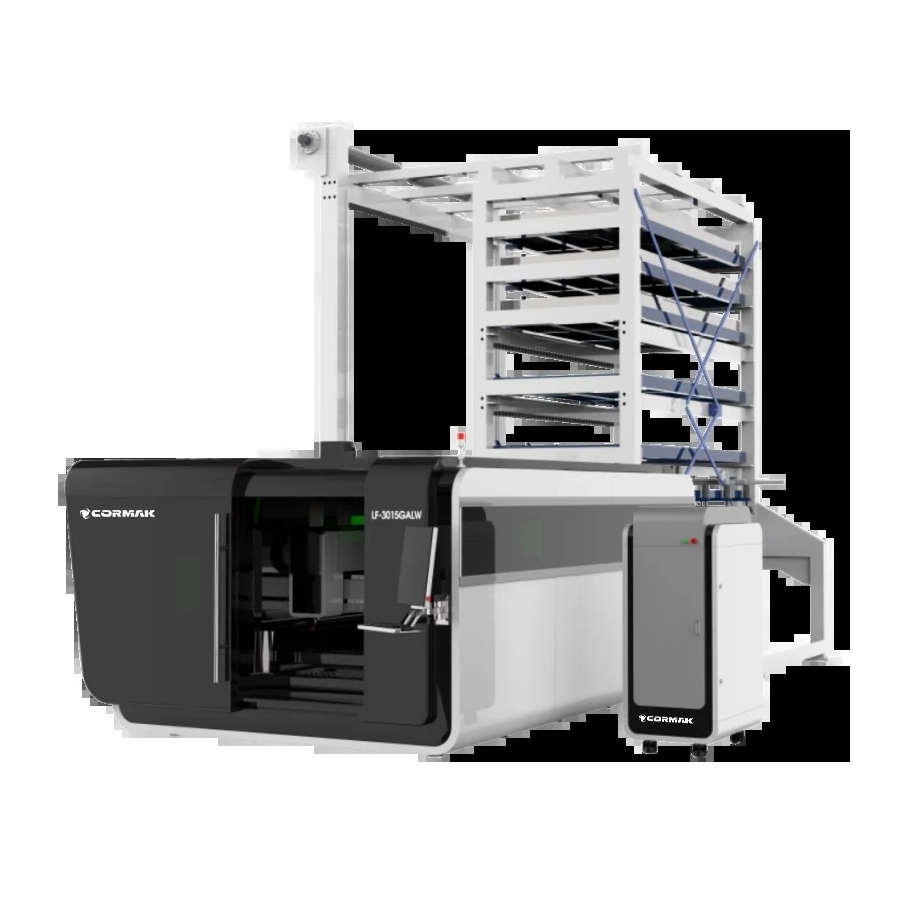

Mașină de tăiat cu laser fibră și magazie automată CORMAK Fiber LF3015GALW
CORMAK Fiber LF3015GALW este o mașină de tăiat cu laser cu fibră, complet carenată, prevăzută cu magazie automată și destinată tăierii foilor de tablă.
Carcasa și geamurile de protecție oferă protecție totală împotriva reflexiei fasciculului laser, iar puterea disponibilă între 1000 W și 12000 W și componentele de înaltă calitate susțin utilizarea îndelungată și fără probleme.
