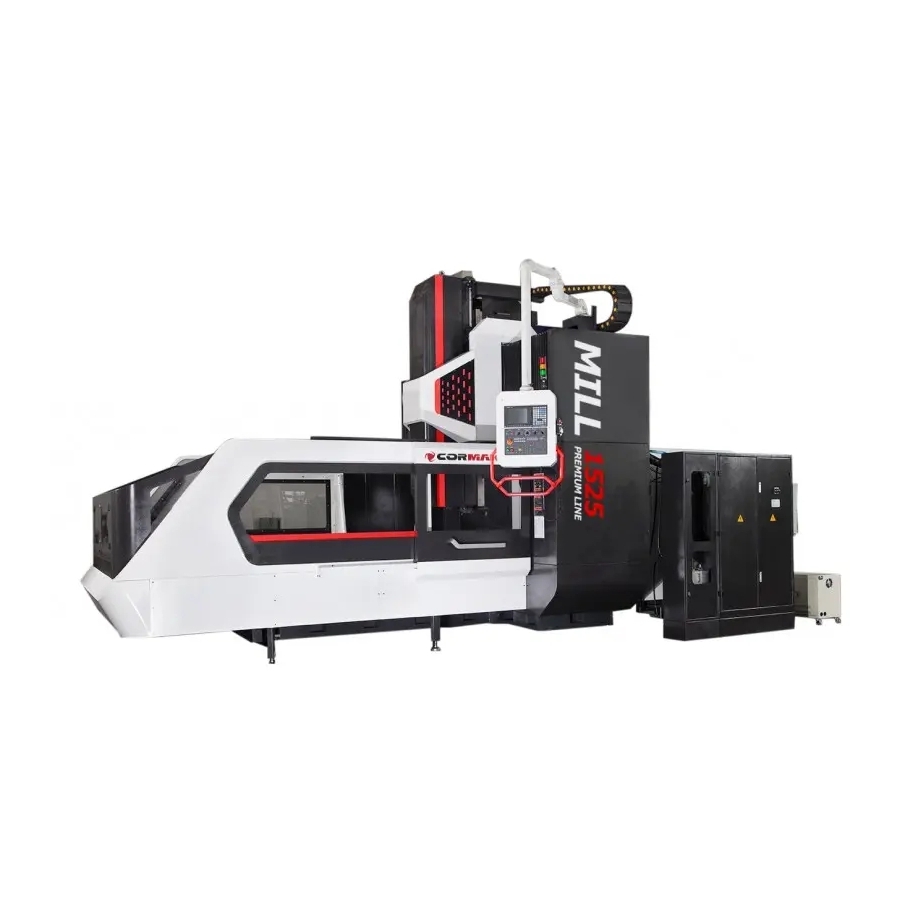

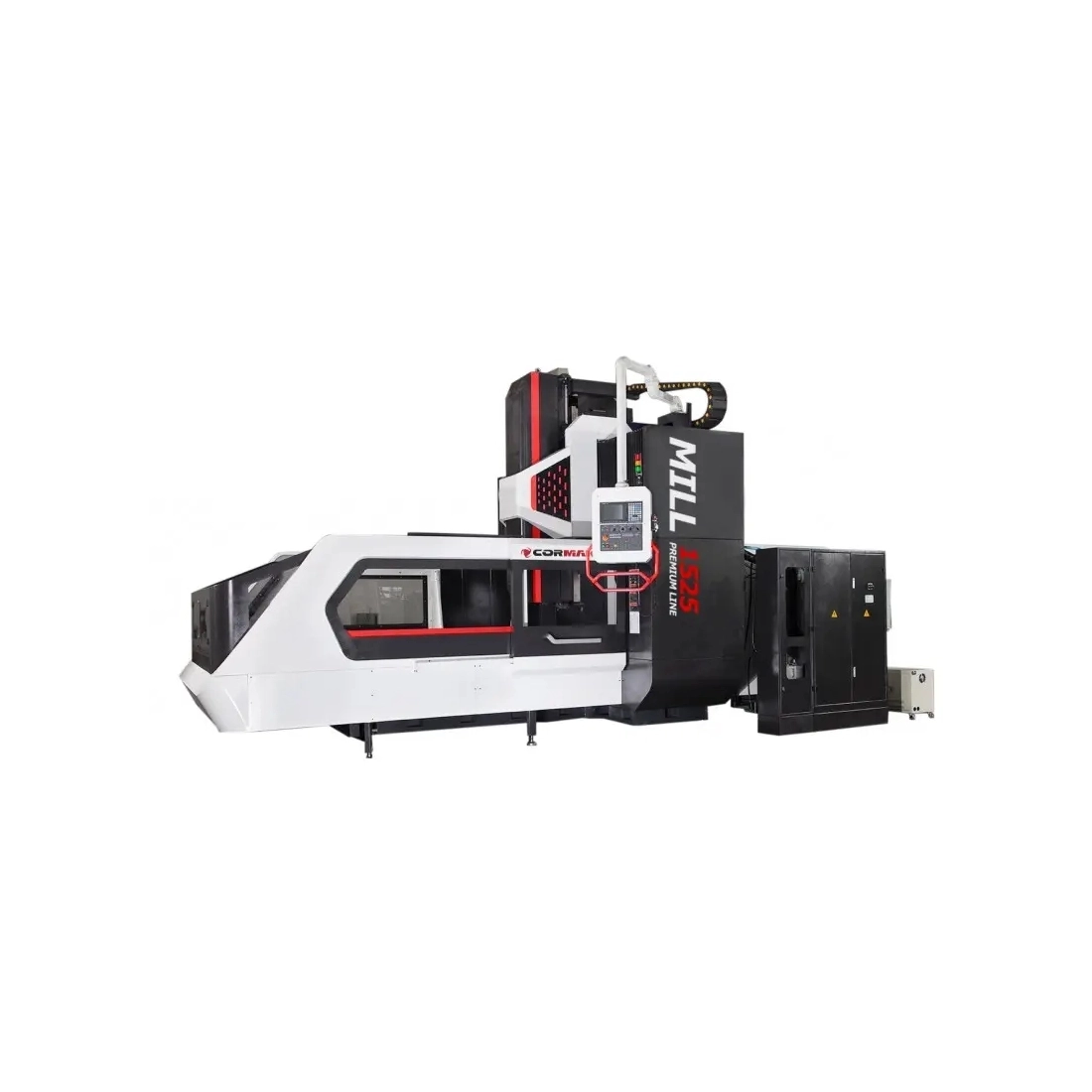

Centru de prelucrare CNC cu portal CORMAK MILL 1525

Centrul cu portal MILL 1525 este o mașină CNC avansată, proiectată pentru prelucrarea precisă a pieselor metalice de gabarit mare, în medii industriale solicitante. Datorită construcției robuste de tip portal, comenzilor CNC moderne și spațiului de lucru generos, acest centru de frezare pentru metal oferă performanță remarcabilă și fiabilitate ridicată.

Principalele avantaje ale centrului cu portal MILL 1525

Centrul cu portal MILL 1525 se evidențiază printr-o combinație unică de spațiu mare de lucru, tehnologie avansată și construcție solidă, ceea ce se traduce prin beneficii clare pentru utilizator. Avantajele-cheie sunt:

• Spațiu de lucru generos: masa cu dimensiunea 2500x1500 mm și curse 2700x1700x1000 mm, permițând prelucrarea pieselor mari și grele, cu masa de până la 6000 kg.
• Precizie ridicată: acuratețe de poziționare ±0.005 mm și repetabilitate 0.003 mm (JIS), pentru o calitate excelentă a suprafețelor prelucrate.
• Productivitate: arbore principal cu turație 30-3200 rot/min și putere 15/18.5 kW, pentru prelucrarea eficientă a materialelor dure, precum oțelul sau aliajele de titan.
• Stabilitate constructivă: construcție masivă cu greutatea de 25 000 kg și distanța între coloane de 1750 mm, pentru vibrații minime și stabilitate în lucru.
• Versatilitate: posibilitate de extindere cu a 4-a axă și răcire prin arbore (20/40 bar), sporind flexibilitatea la prelucrarea pieselor complexe.
• Operare intuitivă: comenzi avansate Siemens sau Fanuc, pentru programare ușoară și compatibilitate ridicată cu sistemele CAD/CAM.

Centrul de prelucrare CNC MILL 1525 este soluția ideală pentru unități de producție specializate în prelucrarea pieselor de mari dimensiuni, acolo unde precizia și randamentul sunt esențiale.

Construcția și tehnologia centrului cu portal MILL 1525

Centrul de prelucrare MILL 1525 a fost conceput pentru durabilitate maximă și productivitate în prelucrarea pieselor de gabarit mare. Componentele principale includ:

Construcția de tip portal și masa

Construcția solidă de tip portal, realizată din fontă de înaltă calitate, asigură rigiditate excelentă și amortizare eficientă a vibrațiilor. Masa de 2500x1500 mm, cu canale T (7-28-160 mm) și capacitate maximă de încărcare de 6000 kg, permite prelucrarea pieselor grele.

Arborele principal și antrenarea

Arborele principal cu putere de 15/18.5 kW și turație de 30-3200 rot/min, cu con BT50, oferă performanțe ridicate de așchiere. Răcirea opțională prin arbore (20/40 bar) crește eficiența la prelucrarea materialelor dure.

Ghidaje și acționări

Ghidajele liniare și servoacționările Siemens asigură mișcare lină pe axele X, Y și Z, cu curse de 2700x1700x1000 mm și avans rapid de 8/12/8 m/min, reducând la minimum erorile de poziționare.

Sistemul de comandă

Comenzile CNC avansate Siemens sau Fanuc permit programarea precisă și optimizarea proceselor de prelucrare, oferind compatibilitate ridicată cu software-ul CAD/CAM.

Precizie și eficiență în lucru

Centrul CNC MILL 1525 oferă o precizie deosebită datorită acurateței de poziționare de ±0.005 mm și repetabilității de 0.003 mm. Avansul rapid (1-4000 mm/min pe axele X, Y și 1-2000 mm/min pe axa Z), împreună cu comenzile CNC moderne, permite optimizarea traseelor sculei, reducând timpul de prelucrare și crescând eficiența. Construcția robustă și spațiul mare de lucru fac mașina ideală pentru prelucrarea pieselor de mari dimensiuni, atât în producția de serie, cât și în producția de unicate.

Aplicațiile centrului cu portal MILL 1525

Centrul de frezare pentru metal MILL 1525 este utilizat în industrii exigente, precum:

• Industria grea: producția componentelor mari de mașini, precum carcase și elemente structurale.
• Industria aeronautică: prelucrarea elementelor de mari dimensiuni din aluminiu, titan și oțel inoxidabil.
• Matrițe și poansoane: realizarea matrițelor de injecție și a poansoanelor pentru industria auto și industria materialelor plastice.
• Energie: producția componentelor pentru turbine, schimbătoare de căldură și alte piese de gabarit mare.

Datorită spațiului mare de lucru și versatilității, acest centru de prelucrare CNC este o alegere excelentă pentru fabricile care au nevoie de soluții fiabile pentru prelucrarea pieselor de mari dimensiuni.

Comenzi CNC – Siemens Sinumerik 808D, SINUMERIK 828D și Fanuc Oi-TF

Centrul cu portal MILL 1525 oferă comenzi CNC profesionale de la producători consacrați, Siemens și Fanuc, care asigură precizie, productivitate și ușurință în utilizare.

Siemens Sinumerik 808D – comandă compactă pentru aplicații de bază

Siemens Sinumerik 808D este o comandă CNC economică pentru freze CNC pentru metal, oferind:

• Interfață intuitivă: ecran grafic simplu pentru programare și operare facilă.
• Fiabilitate ridicată: construcție durabilă, rezistentă la condiții dificile de atelier.
• Compatibilitate: dedicată mașinilor cu cerințe tehnologice de bază.

Siemens Sinumerik 828D – comandă avansată pentru procese exigente

Sinumerik 828D este o comandă CNC profesională pentru mașini CNC pentru metal, care asigură:

• Putere mare de calcul: procesare rapidă a datelor pentru prelucrare dinamică.
• Funcții avansate: cicluri de prelucrare, interpolare și optimizarea traseelor sculei.
• Integrare CAD/CAM: colaborare fără probleme cu software-ul de proiectare.

Fanuc Oi-TF – stabilitate și precizie

Fanuc Oi-TF este o comandă CNC fiabilă pentru mașini-unelte CNC, oferind:

• Stabilitate în funcționare: precizie în producția de serie pe termen lung.
• Funcții avansate: suport pentru operații complexe de așchiere.
• Interfață intuitivă: programare rapidă și utilizare ușoară.

Date tehnice

Echipare standard

• SIEMENS 808D
• Arbore principal 8000 rot/min
• Ghidaje liniare
• Lămpi de alarmă tricolore
• Iluminare
• Carcasă etanșă a mașinii
• Sistem automat de ungere
• Sistem pneumatic

Echipare opțională

• Sistem Siemens 828 / Heidenhain/FANUC
• Turație arbore principal 10000 / 12000 rot/min
• Răcire prin arbore 20 bar / 40 bar
• A 4-a axă
• Evacuator cu bandă pentru așchii și recipient
• Separator de ulei
• Uși automate
• Sondă automată de măsurare a sculelor Renishaw TS-27
• Sondă automată de măsurare a piesei OMP60

De ce să alegi CORMAK?

Ca producător de mașini CNC cu experiență, CORMAK livrează soluții fiabile pentru industrie de peste 20 de ani. Mașinile-unelte CNC respectă cele mai înalte standarde de calitate și au certificări europene de siguranță.

• Experiență: 16 ani în domeniul comenzilor CNC Siemens.
• Calitate: mașini conforme cu normele europene de siguranță.

Alegând centrele de prelucrare CORMAK, investești în precizia, fiabilitatea și eficiența pe termen lung a producției tale.
